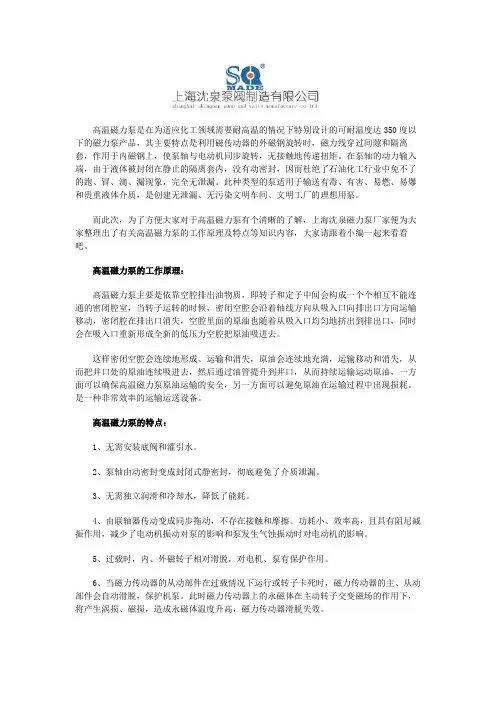

高温磁力泵的工作原理及特点
高温磁力泵是在为适应化工领域需要耐高温的情况下特别设计的可耐温度达350度以下的磁力泵产品，其主要特点是利用磁传动器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵轴与电动机同步旋转，无接触地传递扭矩。
在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封，因而杜绝了石油化工行业中免不了的跑、冒、滴、漏现象，完全无泄漏。
此种类型的泵适用于输送有毒、有害、易燃、易爆和贵重液体介质，是创建无泄漏、无污染文明车间、文明工厂的理想用泵。
而此次，为了方便大家对于高温磁力泵有个清晰的了解，上海沈泉磁力泵厂家便为大家整理出了有关高温磁力泵的工作原理及特点等知识内容，大家请跟着小编一起来看看吧。
高温磁力泵的工作原理：高温磁力泵主要是依靠空腔排出油物质，即转子和定子中间会构成一个个相互不能连通的密闭腔室，当转子运转的时候，密闭空腔会沿着轴线方向从吸入口向排出口方向运输移动，密闭腔在排出口消失，空腔里面的原油也随着从吸入口均匀地挤出到排出口，同时会在吸入口重新形成全新的低压力空腔把原油吸进去。
这样密闭空腔会连续地形成、运输和消失，原油会连续地充满，运输移动和消失，从而把井口处的原油连续吸进去，然后通过油管提升到井口，从而持续运输运动原油，一方面可以确保高温磁力泵原油运输的安全，另一方面可以避免原油在运输过程中出现损耗。
是一种非常效率的运输运送设备。
高温磁力泵的特点：1、无需安装底阀和灌引水。
2、泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏。
3、无需独立润滑和冷却水，降低了能耗。
4、由联轴器传动变成同步拖动，不存在接触和摩擦。
功耗小、效率高，且具有阻尼减振作用，减少了电动机振动对泵的影响和泵发生气蚀振动时对电动机的影响。
5、过载时，内、外磁转子相对滑脱，对电机、泵有保护作用。
6、当磁力传动器的从动部件在过载情况下运行或转子卡死时，磁力传动器的主、从动部件会自动滑脱，保护机泵。
此时磁力传动器上的永磁体在主动转子交变磁场的作用下，将产生涡损、磁损，造成永磁体温度升高，磁力传动器滑脱失效。
泵产品培训教材③
泵产品培训教材③22、ISG型管道泵和IS型离心泵、SG型管道泵比较，有何优缺点？答：ISG型管道泵和IS型离心泵比较：ISG型管道泵包括（IS）型离心泵的性能参数，并同样采纳（ISO2858）国际标准。
IS型离心泵为卧式泵、体积大、占地面积大、建筑投资大和设备配套不方便。
ISG型管道泵为立式结构、体积小、建筑投资小、适合于设备配套。
在密封方面：IS型离心泵采纳石棉密封、渗漏严峻，而ISG型管道泵采纳机械密封、无渗漏。
在噪声、振动、修理量、使用寿命方面：IS型离心泵的电机和泵采纳连轴器连接，专门难找正，即泵轴和电机轴不在同一直线上，在高速运转时、振动大、噪声高，从而使泵的部件易损坏，修理量大。
ISG型管道泵泵轴为电机加长轴，解决了常规泵的同心度问题，运行平稳，振动小，噪声低，使用寿命长、修理量低。
在安装及修理方面：IS型离心泵进出口大小不同并成直角线，安装及修理苦恼。
ISG型管道泵进出口相同并在同一直线上，可象阀门一样安装在管路的任何位置上，安装及修理方便。
综合上述：ISG型管道泵具有IS型离心泵的所有功能，并具有IS型离心泵无可比拟的优越性，是IS型离心泵替代的必定趋势。
ISG型与SG型管道泵比较：ISG型管道泵采纳ISO2858国际标准和JB/T53028-93国家标准设计制造。
SG型管道泵无标准生产。
ISG型管道泵效率比SG型管道泵高10-15%。
SG型管道泵性能参数达不到所标定名牌参数。
SG型管道泵设计不标准不规范（无底脚、放气孔、取压孔、放水孔）不能保证让泵正常工作和爱护。
因SG型管道泵具有以上的各种不足之处，决定其质量档次相当低，虽具有管道泵结构上的优点，但势必被社会所剔除，最终被ISG管道泵所替代。
23、常见的离心泵有几种？答：IS型、B型、BA型、OW型（双吸）、D型、BL型、TSWA型、HB型混流泵、耐腐泵、F型、BF型、FS型、Y型、YW型潜水泵、FY油泵。
24、什么叫水利模型？答：是指某种泵达到既定工况的先进合理的设计模型。
CQ磁力离心泵规格型号及参数
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
磁力泵规格型号众多，常见的几款型号有：CQ磁力离心泵、CQB磁力驱动离心泵、CQF 塑料磁力驱动泵、MT-HTP高温磁力泵等等。
而今天上海沈泉磁力泵厂家要为大家讲解的是关于磁力泵的规格型号及参数等内容，用户若是了解这些内容，那么对于日后的磁力泵选型是非常有帮助的，到时能够根据磁力泵的型号参数等选择出适合自己的泵，由于磁力泵型号之多，小编就以其中的CQ磁力泵来为大家做讲解，大家请看下面的内容。
CQ型磁力驱动泵：这是一种将永磁联轴器的工作原理应用于离心泵的新产品，该泵在性能方面已经达到了G外同类产品的先进水平，另外因其所具有的结构紧凑、体积小、噪音低、全密封、无泄漏、耐腐蚀、运行可靠、使用方便等特点，使得其被广泛应用于化工、制药、石油、电镀、食品、电影照相洗印、科研机构、G防工业等单位，在抽送易漏、易燃、易爆液体上更为出色。
CQ型磁力驱动泵型号意义：
CQ型磁力驱动泵性能参数选型表：。
常用水泵型号代号及含义
常用水泵型号代号及含义常用水泵型号代号DL------多级立式清水泵BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵DA1-------多级卧式清水泵QJ-------潜水泵泵型号意义：如40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h） 15-单级扬程（M）200QJ20-108/8 200---表示机座号200QJ---潜水电泵 20—流量20m3/h 108---扬程108M8---级数8级水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。
水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。
扬程，用H表示，单位是M。
对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。
对潜水泵，额定电流参数（A）非常重(_fei1 chang2 zhong4)要，特别是用于变频供水设备时。
电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。
由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。
BA型泵 495619149@单级单吸悬臂式离心泵，流量为4.5~360米^3/时，扬程为8~98米，介质温度在80℃以下(_yi xia)。
以8BA——18A为例(wei4 li4)：8——代表吸入(__dai4 biao3 xi1 ru4)管接头为8英寸；BA——代表单级单吸悬臂式离心泵；18——代表缩小1/10后化为整数的比转数；A——代表缩小了外径的叶轮。
SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~米^3/时，扬程为9～140米，介质温度小于80℃。
如48SH-22：48——代表吸入管接头为48英寸，即入口直径为1.2米；SH——代表单级双吸泵壳水平中开的卧式离心泵；22——代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸(dan xi)多级分段式离心泵，流量为25～350米^3/时，扬程为25～550米。
Cqb型磁力驱动泵
Cqb型磁力驱动泵：KF=EF-EK={H-（U22-Ub2）/8g-H-（U22-Ur2）/8g-（U22-Ub2）/2g}（）由于副叶片与泵壳之间存在一定的间隙。
在间隙中液体的角速度小于叶轮的角速度ω，但大于ω/2。
斯捷潘诺夫认为这个角速度可近似取为：ω′=ω(+t/s)/2式中：ω′—工作轮后盖板与泵壳间隙中液体的角速度ω—工作轮的角速度S—泵壳与叶轮后盖副叶片的距离t—副叶片的平均高度由此，可以得到填料室前液体压力EK的计算式即：HBr=H2-/285（n/）2{D22-DR2+（s+t）/s（DR2-Db2）}式中：HBr—副叶片减压后的压头（米水柱）H2=H-V32/2g，V3=KV3√2GhＶ３为蜗壳内平均流速在计算时，可以事先假定它为等压密封，即HBr=；若是负压密封即取HBr为负值代入公式（2），可求出副叶片的外径DR。
如果求出的DR大于D2值时，则需要考虑副叶轮密封结构。
在计算时，t可事先选定。
一般取.5～厘米，s-t是副叶片与泵壳的间隙，其值要由加工精度来保证。
间隙越小，平衡能力越大，但加工装配要求高。
与此间隙有关的零件精度为4～6级时，一般取s-t=.3～.3厘米，（小泵CQB型磁力驱动离心泵一、产品概述CQB磁力驱动离心泵(简称磁力泵)，通常由电动机，磁力偶合器和耐腐蚀离心泵组成。
其主要特点是利用磁力偶合器传递动力，完全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过问隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。
在泵轴的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而完全无泄漏。
CQB系列磁力泵是磁力泵全国联合设计组开发的新型完全无泄漏耐腐蚀泵，其技术经济指标与国外同类产品八十年代末的水平相当。
CQB系列磁力泵型式及基本参数符合JB／T7742—1995《小型磁力驱动离心泵型式与基本参数》标准和《小型磁力驱动离心泵三个标准的补充规定》。
高压磁力泵型号及参数
高压磁力泵型号及参数
高压磁力泵是一种无泄漏、无污染的新型泵，被广泛应用于化工、医药、电子、冶金、石油等行业。
以下是几种常见的高压磁力泵型号及其参数：
1. CQB-G型磁力驱动泵：流量范围为0.8-100m/h，扬程范围为
5-80m，最高温度为150℃，最高压力为1.6MPa。
2. IHF型磁力泵：流量范围为1.5-200m/h，扬程范围为5-125m，最高温度为100℃，最高压力为1.6MPa。
3. ZMD型磁力离心泵：流量范围为1.5-100m/h，扬程范围为5-80m，最高温度为200℃，最高压力为2.5MPa。
4. DBY-G型磁力自吸泵：流量范围为1.5-100m/h，扬程范围为
5-50m，最高温度为100℃，最高压力为0.4MPa。
以上是常见的几种高压磁力泵型号及其参数，具体选型应根据实际需求进行选择。
- 1 -。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CQG型
高温磁力驱动泵
CILQUDONGBENG
产品说明书
简介
本单位生产的金属特种磁力泵（高温型磁力泵），是八十年代我单位研制生产的新型泵种。
靠永久磁钢相互吸引传动，以静密封取代动密封。
泵的过滤部件处于密封状态运行，无轴封。
可以实现绝对无泄漏，彻底解决了其它泵无法避免的跑、冒、漏之弊端，具有优良的耐腐蚀性能，是节能和防止污染的理想产品。
顾客广泛应用于化工、石油、冶炼、燃料、印料、医药、发电、电镀、电影、环保、食品、精细化工等工业部门。
尤其输送强酸、强碱、强氧化剂、有机溶剂、易燃、易爆、剧毒液、挥发性液、贵重液、高温液体及循环液设备配套、过滤及设备配套，导热油设备配套等强腐蚀介质更显其优点，为无泄漏工厂作工献。
一、主要技术参数表
二、高温磁力泵主要材质
Ⅰ、不锈钢1Cr18Ni9Ti或MO2Ti。
Ⅱ、高性能、耐高温稀土永磁体。
Ⅲ、耐高温耐腐蚀优良的非金属。
-1-
三、高温磁力泵特性曲线
-2-
四、外形安装尺寸图
五、安装尺寸表
六、安装与使用
（一）磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。
（二）当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底阀。
（三）泵使用前应进行检查，电机风叶转动要灵活，无卡住及异常声响，各紧固件要紧固。
（四）检查电机旋转方向是否与磁力泵转向标记一致。
（五）电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
（六）泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
七、使用请注意事项
（一）因磁力泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止空运转，同时避免在工作中途停电后再启动时所造成的空载运转。
（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网，如含有铁磁质微粒，需加磁性过滤器。
（三）金属高温泵的使用温度≦350℃，金属常温泵的使用温度≦82℃，工程塑料泵的使用温度≦60℃，F46内衬泵的使用温度≦60℃，被输送介质比重≦1.3，介质比重＞1.3
时，将影响技术性能。
（四）对于输送液为易沉淀结晶的介质，使用后应及时清洗。
排净泵内积液。
（五）磁力泵运行800小时后，应拆栓轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5-1mm，叶轮轴向窜动1.5-2mm时，应更换轴承和轴向动环。
八、故障原因与排除方法
-6-。
