屏蔽泵的特点及维修
浅谈屏蔽泵的特点及维修
【摘要】屏蔽泵是由离心泵和三相异步屏蔽电动机同轴构成。
屏蔽泵是一种无密封泵，泵和驱动电机都被密封在一个被泵送介质充满的压力容器内，此压力容器只有静密封，并由一个电线组来提供旋转磁场并驱动转子。
这种结构不需机械密封而无泄漏，适用于输送各种易燃、易爆、有毒、有害及贵重的液体，在化工、制药、核工业、航天等装置中广泛应用。
屏蔽泵要定期检修，方能保证可靠运行。
【关键词】屏蔽泵基本结构维护检修定子屏蔽套
本文针对大连帝国屏蔽电泵有限公司采用日本技术生产的单级
基本型屏蔽电泵的维护和检修，用于易燃、易爆、腐蚀、毒性、贵重液体的输送。
随着使用年限的增长，使用次数的增多，损坏情况也不断增加，有一般性维修，也有恢复性大修。
1.2 屏蔽泵的优缺点1.
2.1 屏蔽泵的优点
（1）全封闭。
结构上没有动密封，只有在泵的外壳处有静密封，因此可以做到完全无泄漏，特别适合输送易燃、易爆、贵重液体和有毒、腐蚀性及放射性液体。
（2）安全性高。
转子和定子各有一个屏蔽套使电机转子和定子不与物料接触，即使屏蔽套破裂，也不会产生外泄漏的危险。
（3）结构紧凑占地少。
泵与电机系一整体，拆装不需找正中心。
对底座和基础要求低，且日常维修工作量少，维修费用低。
（4）运转平稳，噪声低，不需加润滑油。
由于无滚动轴承和电动机风扇，故不需加润滑油，且噪声低。
（5）使用范围广。
对高温、高压、低温、高熔点等各种工况均能满足要求。
（6）采用输送介质润滑的石墨滑动轴承，使运行噪声更低且无需人工加油；近几年轴承材质又增加有碳化硅（sic）及超硬碳化硅等，使用寿命更长，降低了维护成本。
1.2.2 屏蔽泵的缺点
（1）由于屏蔽泵采用滑动轴承，且用被输送的介质来润滑，故润滑性差的介质不宜采用屏蔽泵输送。
一般地适合于屏蔽泵介质的粘度为0.1～20mpa.s。
（2）屏蔽泵的效率通常低于单端面机械密封离心泵，而与双端面机械密封离心泵大致相当。
（3）长时间在小流量情况下运转，屏蔽泵效率较低，会导致发热、使液体蒸发，而造成泵干转，从而损坏滑动轴承。
2 屏蔽泵设备的损坏和维护维修
2.1 屏蔽泵主要有下面几种损坏情况
（1）石墨轴承、轴套和推力板磨损或润滑液短缺发生干磨而损坏。
（2）定、转子屏蔽套损坏造成屏蔽套损坏的原因，主要是轴承损坏或磨损超过极限值而造成定、转子屏蔽套相擦而损坏；其次由于化学腐蚀造成焊缝等处产生泄漏。
（3）定子绕组损坏除和普通电机一样：过载、匝间短路、对地击穿等造成定子绕组损坏的原因外，还有因定子屏蔽套损坏而导致介质侵蚀电机绕组使绕组绝缘损坏。
2.2 屏蔽泵的定期检修
为了避免和减少屏蔽泵的突然损坏事故，屏蔽泵需要定期检修。
如遇有轴承监视器“报警”时，须立即进行检修。
化工装置一般是连续运行，屏蔽泵的定期检修也只有在装置计划停车时进行。
对大多数屏蔽泵一年检修一次即可。
屏蔽泵的检修方法是：将屏蔽泵进行解体：对各零件先进行清理，再对它们作表观检查，是否有异常。
然后对关键部位的尺寸进行测量。
测量石墨轴承的孔径和轴套的轴径，并察看它们配合面的光洁度。
如石墨轴承和轴套的配合间隙超过检修标准的规定（0.55—
11kw配合间隙，直径差为0.4㎜，15—45kw配合间隙，直径差为0.5㎜）或配合面光洁度不良时，需根据情况更换轴承、轴套或推力盘。
测量检查叶轮的上、下外止口和与它们相配合的扣环及泵座内径的尺寸，这两个配合间隙是否在检修标准规定的范围内，超差时需更换零件或采取其它措施（如：堆焊、镶套）使配合间隙达到规定要求。
否则将影响泵的性能、流量、扬程、轴向平衡力等。
观察检查定、转子屏蔽套的表观情况，尤其要注意焊缝处有无异常情况，必要时应作探伤、检漏检查。
经过长期运行后，转动部分的平衡情况可能有变化。
因此，有必要将转子连同叶轮等旋转零件组装在一起做动平衡试验。
2.3 屏蔽泵的恢复性大修
如遇绕组或屏蔽套损坏的屏蔽泵，则需进行恢复性大修。
损坏情况大体分为两种：一种是定子屏蔽套良好，而定子绕组发生对地、相间击穿，线圈匝间短路，过载而造成绕组烧毁。
另一种是由于定子屏蔽套损坏而使介质侵入定子绕组致使定子绕组损坏。
不论哪种情况，均需更换定子线圈和屏蔽套。
由于屏蔽泵结构特殊，更换定子绕组变得比较复杂，必须拆除定子屏蔽套及两端封板，才能拆除定子绕组。
修复绕组后，又必须重新制作新的屏蔽套和封板。
其材料要求特殊，且制作精度也要求较高。
一般条件允许的情况下，屏蔽泵的恢复性大修最好返回原生产厂家进行维修，以达到屏蔽泵原有的工艺参数。
3 结束语
屏蔽泵的使用提高了输送各种易燃、易爆、有毒、有害及贵重的液体的安全性；充分掌握它的结构及特点有助于我们更好的进行维护与维修；从而更可以保障生产装置安全稳定的运行。
参考文献
[1] 冯存涛.浅谈屏蔽泵的维修[j].广州化工，2011，03。
【屏蔽泵】屏蔽泵的维护和修理 屏蔽泵维护和修理保养
【屏蔽泵】屏蔽泵的维护和修理屏蔽泵维护和修理保养屏蔽泵是由屏蔽电动机和泵构成一体的无泄漏泵，紧要由泵体、叶轮、定子、转子、前后轴承及推力盘等零部件构成。
屏蔽泵确定无泄漏，在泵内负压情况下，外界气体不会被吸入，特别适用于真空系统运行；同时它适用于高压、高熔点、高处与低处温介质。
屏蔽泵结构紧凑，体积小，重量轻；无冷却风扇、噪声较低，使用范围广。
一、屏蔽泵试车环节1、清除泵内阀门、管路及其附属件内的异物。
2、电泵以1.1倍的设计压力进行气密性试验或水压试验，检查无泄漏合格标准。
3、冷却水以0.4MPa进行试验，检查有无裂纹以及泄漏现象。
4、依据电气和接线盒里的符号正确接线，接线端子根部必需用绝缘管固定。
5、清除泵座及四周的一切工具和杂物。
6、检查各紧固部位的螺栓是否紧固。
7、检查循环管线、冷却系统管路是否畅通二、屏蔽泵开车启动的工作要求1、启动屏蔽泵，当出口压力表读数达到额定扬程的1.2倍时，渐渐打开出口阀门。
2、测定排气压力和吸入压力，TRG表指示值、压力和电流是否正常，运转声音和振动是否达到要求。
逆循环管路流量和旁通管路流量是否畅通，达到要求。
3、排出压力过小时，泵为逆运转。
4、TRG表指示为红色区域（过量程）表示屏蔽泵在逆运转，重新接线。
在绿色区域为0.3以下指示时为正常运转。
5、检查泵内有无混入异物产生的异常声音和振动等。
6、确定屏蔽泵运转正常后，再设定出口阀门开度和旁通阀门的开度。
7、记录泵的工艺流量、旁通流量和逆循环流量。
记录电泵的三、屏蔽泵启动后需求检查的指标、数据l、检查泵入口压力、泵出口压力、压差。
2、检查屏蔽泵TRG表指示值是否在允许值范围内。
3、检查电压、电流，是否达到铭牌的额定标准。
4、检查有无异常声音、振动。
5、检查紧固部件有无松动、泄漏。
6、检查循环管及冷却系统管路是否畅通。
7、检查密封部位有无跑、冒、滴、漏现象。
四、屏蔽泵日常维护的标准1、检查电泵有无异常振动。
2、检查屏蔽泵TRG表的指示是否在允许范围内。

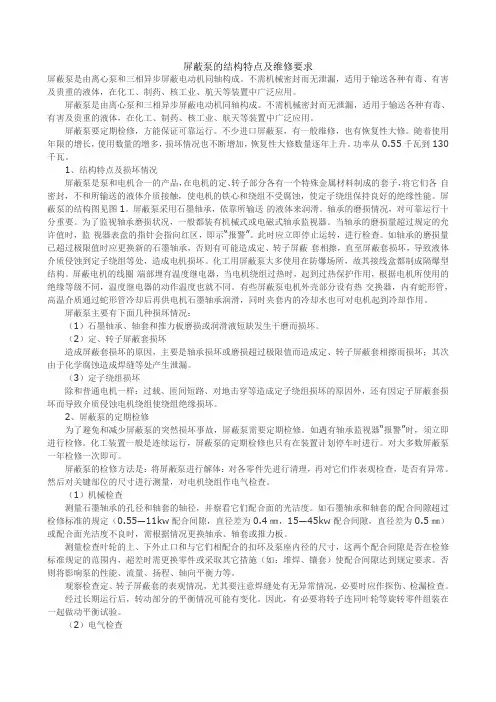

屏蔽泵的结构特点及维修要求
屏蔽泵的结构特点及维修要求屏蔽泵是由离心泵和三相异步屏蔽电动机同轴构成。
不需机械密封而无泄漏，适用于输送各种有毒、有害及贵重的液体，在化工、制药、核工业、航天等装置中广泛应用。
屏蔽泵是由离心泵和三相异步屏蔽电动机同轴构成。
不需机械密封而无泄漏，适用于输送各种有毒、有害及贵重的液体，在化工、制药、核工业、航天等装置中广泛应用。
屏蔽泵要定期检修，方能保证可靠运行。
不少进口屏蔽泵，有一般维修，也有恢复性大修。
随着使用年限的增长，使用数量的增多，损坏情况也不断增加，恢复性大修数量逐年上升。
功率从0.55千瓦到130千瓦。
1、结构特点及损坏情况屏蔽泵是泵和电机合一的产品，在电机的定、转子部分各有一个特殊金属材料制成的套子，将它们各自密封，不和所输送的液体介质接触，使电机的铁心和绕组不受腐蚀，使定子绕组保持良好的绝缘性能。
屏蔽泵的结构图见图1。
屏蔽泵采用石墨轴承，依靠所输送的液体来润滑。
轴承的磨损情况，对可靠运行十分重要。
为了监视轴承磨损状况，一般都装有机械式或电磁式轴承监视器。
当轴承的磨损量超过规定的允许值时，监视器表盘的指针会指向红区，即示“报警”。
此时应立即停止运转，进行检查。
如轴承的磨损量已超过极限值时应更换新的石墨轴承，否则有可能造成定、转子屏蔽套相擦，直至屏蔽套损坏，导致液体介质侵蚀到定子绕组等处，造成电机损坏。
化工用屏蔽泵大多使用在防爆场所，故其接线盒都制成隔爆型结构。
屏蔽电机的线圈端部埋有温度继电器，当电机绕组过热时，起到过热保护作用，根据电机所使用的绝缘等级不同，温度继电器的动作温度也就不同。
有些屏蔽泵电机外壳部分设有热交换器，内有蛇形管，高温介质通过蛇形管冷却后再供电机石墨轴承润滑，同时夹套内的冷却水也可对电机起到冷却作用。
屏蔽泵主要有下面几种损坏情况：（1）石墨轴承、轴套和推力板磨损或润滑液短缺发生干磨而损坏。
（2）定、转子屏蔽套损坏造成屏蔽套损坏的原因，主要是轴承损坏或磨损超过极限值而造成定、转子屏蔽套相擦而损坏；其次由于化学腐蚀造成焊缝等处产生泄漏。
屏蔽泵故障分析及处理
屏蔽泵故障分析及处理屏蔽泵是一种采用屏蔽技术设计的离心式水泵，主要用于输送各种中低粘度的液体。
它具有结构紧凑、噪音低、运行平稳等优点，被广泛应用于建筑、市政、污水处理、农业灌溉等领域。
然而，在使用屏蔽泵的过程中，由于其结构复杂，加之使用环境恶劣，常常会出现一些故障，下面就常见的故障进行分析及处理。
一、噪声大屏蔽泵运行时，噪声过大会对使用者造成不必要的干扰，可能是以下原因：1.轴承过度磨损或轴承损坏：这种情况下，需要更换轴承内径或轴承。
2.叶轮偏心或磨损：经常遇到液体颗粒过大或重负荷工作导致的。
3.电机故障：可能是电机内部存在局部缺陷或出现故障。
处理方法：对于以上故障，可以检查轴承并更换有问题的轴承及其滑动表面，更换磨损严重的叶轮，检查电机状态并更换故障部件。
为了减少噪声，还可以采用减震材料降低传输噪声和设备噪声的措施。
二、泵送流量减少屏蔽泵出现泵送流量减少时，主要原因有以下几种：1.进口阀门关闭不严：容易被发现，重新调整阀门即可。
2.叶轮部位堵塞：可能由于颗粒物过大、异物等造成。
3.叶轮结构磨损：由于设备的使用时间过长会导致叶轮的磨损。
处理方法：对于以上故障，应当及时进行检查和维修，例如清除叶轮结构内部的树枝、草丝等杂质，并及时更换磨损严重的叶轮。
三、液体泵送效率下降液体泵送效率下降是常见的问题，通常由以下因素引起：1.泵内部存在堵塞：可能由于颗粒物和异物造成的。
2.叶轮结构磨损或失真：过度使用或负载过重都可能导致叶片的磨损或弯曲。
3.泵内存在气囊或气蚀：当泵的进口压力过低，或泵内存在气体时，容易出现气囊或气蚀现象。
处理方法：对于以上故障，应该进行清洗堵塞物、更换叶轮、填充好空气、检查进口过滤器等操作。
综上所述，屏蔽泵在使用过程中出现故障是很常见的，但是只要及时的进行检查维修，再配合实施正确的维护保养措施，就可以较好地延长设备的寿命和提高故障排除效率。
屏蔽泵知识 ppt课件
4
ppt课件
屏蔽泵的特点
屏蔽泵的主要结构特点是没有轴封结构，泵的密封采用 泵和电机制成一个整体来实现。具体特点如下：
1、处理的液体完全没有泄漏。适用于处理腐蚀性强的液体， 挥发性高且有爆炸、着火危险的液体，有毒、有害的液体。
2、不会从外界吸入空气或其他东西。气密性好，可以用于 真空系统。
3、不需要润滑油和密封液。由于屏蔽泵不需要润滑油（脂）
ppt课件
滑动轴承是机械工业中常用的一种滑动机件，材质上 又有金属、非金属、复合材料之别。
石墨轴承则是随着机械设备的性能要求，在金属轴承 的基础上开发并发展起来的炭质轴承，以石墨材料为主 要基材。石墨轴承有不同于金属轴承的特性，主要表现 在：自润滑、耐高温、耐腐蚀、质轻等。
石墨轴承的自润滑性很 强，耐腐蚀，可不使用 润滑油而进行长期运转。
卧式屏蔽泵
转动轴承水平布置由于转子重量给轴承造成 的负荷将使轴承摩擦增大；而电动机的定子、转 子屏蔽套之间的间隙又很小，因而，这种形式只 能适合小容量的电动机。
14
ppt课件
15
ppt课件
2、按循环冷却液的流动方式分 屏蔽泵内的循环液体的作用有三个，一个冷
却电机和轴承；二是润滑轴承并带走磨损产物。 按循环冷却液的流动方式分： 内循环屏蔽泵、 外循环屏蔽泵。
和轴封部分的密封液，处理液体不会被污染，适用于要求高
纯度的流程。
5
ppt课件
4、结构简单、零件少。与一般流程泵比较，屏蔽泵没有联轴 节、轴封等结构，故零件大大减少。 5、结构紧凑、占地小。因屏蔽泵的泵与电机为一体，故结构 非常紧凑，安装面积小，另外小型屏蔽泵，还可以不设置基 础，直接安装在管道上。 6、检修容易。屏蔽泵的维修工作主要是更换轴承、轴套，没 有联轴节，拆装不用找正，拆卸检查容易。 7、噪音小。内有冷却系统，无须安装电机冷却风扇，故噪音 小。
屏蔽泵原理、结构介绍
屏蔽泵的电机和叶轮之间有一个密封装置密封装置将电机和叶轮之间的间 隙密封防止液体泄漏。
屏蔽泵的应用场景
化工行业： 输送腐蚀性 液体、高温 液体等
石油行业： 输送原油、 成品油等
制药行业： 输送药物、 溶剂等
食品行业： 输送食品原 料、添加剂 等
泵壳结构
泵壳材质：不 锈钢、铸铁、
塑料等
泵壳形状：圆 柱形、椭圆形、
方形等
泵壳厚度：根 据泵的尺寸和 压力要求确定
泵壳接口：法 兰、螺纹、焊
接等
泵壳内部结构： 泵壳外部结构： 叶轮、轴、轴 电机、控制面
承、密封等 板、保护罩等
进出口管路结构
进口管路：连 接泵的进口将 液体输送到泵
内
出口管路：连 接泵的出口将 液体输送到泵
屏蔽泵原理及结构介绍
,
汇报人：
目录
01 添 加 目 录 项 标 题
02 屏 蔽 泵 概 述
03 屏 蔽 泵 的 结 构
04 屏 蔽 泵 的 特 点
05 屏 蔽 泵 的 安 装 与 使
用
Prt One
单击添加章节标题
Prt Two
屏蔽泵概述
屏蔽泵的定义
屏蔽泵是一种无泄漏、无污染的泵
结构特点：电机和泵体之间有屏蔽 套防止液体泄漏
外
管路材质：根 管路连接方式： 据液体性质选 采用法兰、螺 择合适的管路 纹、焊接等方 材质如不锈钢、 式连接管路
塑料等
管路尺寸：根 据泵的流量和 压力要求选择 合适的管路尺
寸
管路布局：合 理布局管路避 免弯折、堵塞
等问题
Prt Four
屏蔽泵就是一台无轴封装置的离心泵
屏蔽泵就是一台无轴封装置的离心泵，可以确保无泄漏。
1屏蔽泵的原理和结构特点普通离心泵的驱动是通过联轴器将泵的叶轮轴与电动轴相连接，使叶轮与电动机一起旋转而工作，而屏蔽泵是一种无密封泵，泵和驱动电机都被密封在一个被泵送介质充满的压力容器内，此压力容器只有静密封，并由一个电线组来提供旋转磁场并驱动转子。
这种结构取消了传统离心泵具有的旋转轴密封装置，故能做到完全无泄漏。
屏蔽泵把泵和电机连在一起，电动机的转子和泵的叶轮固定在同一根轴上，利用屏蔽套将电机的转子和定子隔开，转子在被输送的介质中运转，其动力通过定子磁场传给转子。
此外，屏蔽泵的制造并不复杂，其液力端可以按照离心泵通常采用的结构型式和有关的标准规范来设计、制造。
2屏蔽泵的优缺点2.1屏蔽泵的优点(1)全封闭。
结构上没有动密封，只有在泵的外壳处有静密封，因此可以做到完全无泄漏，特别适合输送易燃、易爆、贵重液体和有毒、腐蚀性及放射性液体。
(2)安全性高。
转子和定子各有一个屏蔽套使电机转子和定子不与物料接触，即使屏蔽套破裂，也不会产生外泄漏的危险。
(3)结构紧凑占地少。
泵与电机系一整体，拆装不需找正中心。
对底座和基础要求低，且日常维修工作量少，维修费用低。
(4)运转平稳，噪声低，不需加润滑油。
由于无滚动轴承和电动机风扇，故不需加润滑油，且噪声低。
(5)使用范围广。
对高温、高压、低温、高熔点等各种工况均能满足要求。
2.2屏蔽泵的缺点(1)由于屏蔽泵采用滑动轴承，且用被输送的介质来润滑，故润滑性差的介质不宜采用屏蔽泵输送。
一般地适合于屏蔽泵介质的粘度为0.1～20mPa.s。
(2)屏蔽泵的效率通常低于单端面机械密封离心泵，而与双端面机械密封离心泵大致相当。
(3)长时间在小流量情况下运转，屏蔽泵效率较低，会导致发热、使液体蒸发，而造成泵干转，从而损坏滑动轴承。
3屏蔽泵的型式及适用范围根据输送液体的温度、压力、粘度和有无颗粒等情况，屏蔽泵可分为以下几种：(1)基本型输送介质温度不超过120℃，扬程不超过150m。
屏蔽泵维修知识
屏蔽泵维修知识在化工生产过程中，泵担负着将液体物料在管道内从一个生产岗位输送到另一个生产岗位，从一台设备输送到另一台设备，以保证化工生产连续进行的重要作用。
他的正常运转是保障化工生产连续、稳定进行的关键。
泵的类型按其工作原理可分为叶片泵、容积泵、流体动力作用泵、电磁泵等。
屏蔽泵出现于二十世纪三十年代，属于叶片泵的一种。
其优点主要表现为以下三点：①叶轮与电动机的转子联成一体装在同一个密封壳内，不需要轴封装置，从根本上解决了被输送液体外漏的问题。
故此屏蔽泵又被称为无泄漏泵。
这种优点对于输送易燃易爆、有毒有害液体物料的场所具有重要的意义。
北京东方化工厂丙烯酸装置中所输送的物料绝大部分属于此类。
②结构简单、紧凑，操作维修方便，且没有联轴器，安装时不需要找正。
③轴承不需要另外的润滑油和润滑脂④运转可靠，具有很高的平均无故障运转时间。
随着时间的推移，屏蔽泵制造成本高，屏蔽套加工困难的缺点因产业的规模化和制造加工技术的提高得到了解决。
纵观丙烯酸分厂1AA装置和3AA装置中屏蔽泵所占比例，从一个侧面反映出屏蔽泵由于其本身所具备的突出优点，在化工生产中得到了越来越广泛的应用。
（1AA装置1982年建设完成，有各种类型的泵88台，其中屏蔽泵仅有6台占6.8%。
3AA装置建成于1998年，有各种类型的泵103台，其中屏蔽泵达到了49台占47.5%。
）由于屏蔽泵数量上的增加，针对这种泵的维修及日常维护保养工作愈发显得重要。
下面的文字对屏蔽泵的一些故障现象、原因分析、排除方法进行了一些浅显的叙述，以期达到抛砖引玉之功效。
屏蔽泵运转状态的判断在没有专业仪器的情况下，我们可以通过听（声音）摸（振动、温度）嗅（气味）看（电流、压力、流量、有无泄漏、轴承监测器指示等）这些传统的手段来判断屏蔽泵的运转状况。
其中轴承监测器比较直观的表达了屏蔽泵的一部分运转状况，对我们判断屏蔽泵的运转状况需要说明的是，在判断的过程中要综合考虑泵的声音、振动、温度、电流、泵出口压力、流量、TRG指示等各种运转状态，不能只对泵的某一类运转现象进行片面的分析，更不能唯监测器论，只有这样才能对泵的运转状况作出快速准确的判断。
屏蔽泵特点
上海人民电机厂是国内第一台管道屏蔽电泵和第一台潜水电泵的诞生地，在设计制造各种电泵及电机方面有50多年的历史，年销售额近5亿元，目前已形成水泵及电机15大类，36个产品系列，2100多种规格，其中G型屏蔽泵是目前泵类市场的精品。
其特点如下：1、低噪音、低振动、绿色环保。
噪音值比国内外品牌水泵低10—15分贝。
①取消了普通管道电泵的冷却风叶，改用高等级的绝缘电磁线对电机进行耐高温等处理，大大降低了普通水泵风叶高速旋转时产生的噪音。
②采用世界先进的电机定子、转子内屏蔽技术，且屏蔽套、屏蔽板全部采用进口304不锈钢材质，在加工生产时其独特的装配工艺保证了定子、转子间的间隙严格地控制在规定的范围内，绝非普通电机厂人工进行装配所比拟，水泵运行时定子、转子完全浸没在输送介质中，其电机电磁磁声噪音大大降低，大约是普通电机的十分之一。
③采用石墨水润滑轴承代替传统的钢性滚珠轴承，传统的水泵轴承与轴在高速运转时，因其为干式点接触的滚动磨擦，其振动大、磨擦现象严重，造成必须定期更换轴承且噪音很大易造成扰民；而我公司屏蔽泵采用英国摩根公司与我公司合资生产的石墨水润滑轴承，其轴与轴摩擦接触面积较大且长期处于水润滑状况，其振动特别小，摩擦损耗也特别小，是一种绿色环保的静音设计。
④叶轮、轴均经严格的动静平衡实验，实验合格后才允许进入下一道装配工序，确保了整机运行的可靠性，大大降低了水泵运行中因运行不平衡而产生的挠度噪音。
⑤叶轮、泵壳进行严格的抛丸及喷涂处理，大大减少了输送介质在泵体内的摩擦阻力，减少了涡流湍流而产生的水流噪音。
2、免维护、寿命长，我公司屏蔽泵正常运行6—10年无需更换易损件，大大降低后期维护成本，整机寿命长达18—25年。
①轴承：采用水润滑面接触石墨轴承，振动极小，摩损极低，寿命长达8—12年，而国内外品牌管道泵的轴承因保养不便且磨损大，2—3年必须更换一次，后期维护成本很高，经工程评估同样参数水泵，其采购成本加上维修费用是屏蔽泵成本的2倍。
屏蔽泵基本知识教学内容
循环路线：付叶轮→定子屏蔽套与转子屏蔽套间隙→前轴承与前轴套间隙→ 换
热管→电机端盖→轴端中心孔
付叶轮→后轴承与后轴套间隙→轴端中心孔
气封泥浆型
气封泥浆型适用于输送 高粘度、易聚合液体或高浓 度、大颗粒泥浆的液体，其 特点是在泵和电机之间设有 机械密封和气封腔，将泵和 电机液体隔开，不会产生输 送液磨损轴承现象。反冲洗 液可以是清洁母液或溶剂， 封入的气体一般是氮气或空 气。气封泥浆型要求泥浆含 量在30%以下，粒度在 0.2mm以下。
循环路线：付叶轮→定子屏蔽套与转子屏蔽套间隙→前轴承与前轴套间隙→ 循
环管→电机端盖→轴端中心孔
付叶轮→后轴承与后轴套间隙→轴端中心孔
多级型
多级型屏蔽电泵是装有复数叶轮的高扬程用泵，其结构特点是叶 轮采用“背靠背”式分布，最大限度的平衡轴向推力。另外，叶轮和 导叶由于采用精密铸造，盖板的壁后仅为2mm,并且导叶与导叶之间、 以及叶轮与泵盖、泵体以及轴承座之间采用螺纹连接，使多级屏蔽电 泵结构紧凑，外形尺寸小，重量轻。
循环路线：泵端盖小孔→前轴承与前轴套间隙→定子屏蔽套与转子屏蔽套间 隙
→后轴承与后轴套间隙→循环管→叶轮入口
四、屏蔽泵的使用
1.使用要求 严禁无液运转３秒以上 不得持续断流运转：大连帝国 30秒 上海日机装 60秒 不允许逆运转超过1分钟 轴承监测器指示红区，不允许运转 彻底清除装置内的固体异物并排气后，方可运转
4.结构简单、零件少。与一般流程泵比较，屏蔽泵 没有联轴节、轴封等结构，故零件大大减少。
5.结构紧凑、占地小。因屏蔽泵的泵与电机为一 体，故结构非常紧凑，安装面积小，另外小型屏 蔽泵，还可以不设置基础，直接安装在管道上。
6.检修容易。屏蔽泵的维修工作主要是更换轴承、 轴套，没有联轴节，拆装不用找正，拆卸检查容 易。
屏蔽泵的工作原理和优缺点
屏蔽泵的工作原理和优缺点
屏蔽泵是一种用于输送流体的设备，其工作原理是通过电动机驱动叶轮旋转，将泵的进口处产生的负压加上叶轮的离心力，使流体被吸入泵内并通过泵的出口处排出。
屏蔽泵的优点：
1. 高效能：由于屏蔽泵的设计特点，能够实现较高的效率，将输入的电能转化为流体压力能。
2. 低噪音：屏蔽泵的结构紧凑，能够有效减少机械振动和噪音的产生，工作时噪音相对较低。
3. 节能经济：由于屏蔽泵的高效能，能够减少能源的消耗，从而降低运行成本。
4. 安装方便：屏蔽泵结构紧凑，占地面积小，安装灵活，不需要额外的设备支持。
屏蔽泵的缺点：
1. 不能输送高粘度液体：由于屏蔽泵的结构特点，不适合输送高粘度液体，否则容易导致泵的堵塞和运行不稳定。
2. 对介质要求较高：屏蔽泵对输送介质的要求较高，不能输送带有颗粒或固体颗粒悬浮物的液体。
3. 故障维修困难：屏蔽泵的内部结构较为复杂，故障发生时需要专业人员进行维修，维修困难度较大。
综上所述，屏蔽泵具有高效能、低噪音、节能经济和安装方便等优点，但在输送高粘度液体、对输送介质要求较高和故障维修困难方面存在一定的缺点。
