齿轮加工工艺总结
齿轮加工工艺实习报告
齿轮加工工艺实习报告
一、前言
本次实习是我在某机械设备加工有限公司所进行的齿轮加工工艺实习。
在实习期间，我深入学习了齿轮的加工工艺及机械设备的使用方法，并在实际操作中掌握了相关的操作技巧。
在此，我将对本次实习
的情况及感受进行详细的报告。
二、实习内容
1. 齿轮加工工艺的学习
在实习初期，我首先学习了齿轮加工工艺方面的知识，包括齿轮加
工工艺的种类、齿轮的基本结构、齿轮加工工艺的工作原理等。
同时，我们还学习了齿轮加工过程中的相关计算方法。
2. 机械设备的熟悉和操作
在学习了齿轮加工工艺的基础知识之后，我着重学习了机械设备的
使用方法，包括齿轮车削机、齿轮磨床等机械设备的结构和操作。
在
实践操作过程中，我掌握了机械设备的使用技巧。
3. 齿轮加工实践操作
在学完了相关的理论知识和机械设备操作技能之后，我们对齿轮加
工进行了实际操作。
在实际操作中，我们学习了不同种类齿轮的加工
方法和加工工艺，例如齿轮车削加工、直齿轮和斜齿轮的磨削加工等。
三、实习感受
通过本次实习，我深入了解了齿轮加工工艺及机械设备的使用方法，并在实践操作中加深了对相关知识的理解。
此外，我还掌握了加工技
能和操作技巧，为以后从事齿轮加工工作打下了坚实的基础。
四、总结
通过本次实习，我了解了齿轮加工工艺及机械设备的使用方法，并
在实践操作中提高了自身的加工技能和操作技巧。
我相信，这些宝贵
的经历和经验对我的未来职业发展将会产生积极的影响。

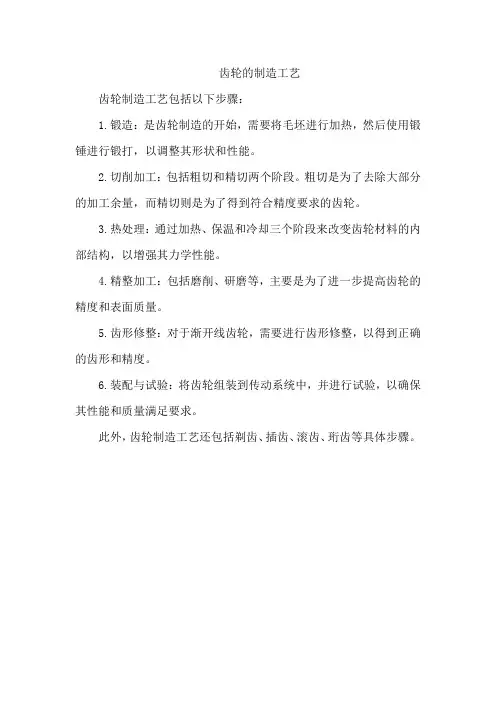

齿轮的制造工艺
齿轮的制造工艺
齿轮制造工艺包括以下步骤：
1.锻造：是齿轮制造的开始，需要将毛坯进行加热，然后使用锻锤进行锻打，以调整其形状和性能。
2.切削加工：包括粗切和精切两个阶段。
粗切是为了去除大部分的加工余量，而精切则是为了得到符合精度要求的齿轮。
3.热处理：通过加热、保温和冷却三个阶段来改变齿轮材料的内部结构，以增强其力学性能。
4.精整加工：包括磨削、研磨等，主要是为了进一步提高齿轮的精度和表面质量。
5.齿形修整：对于渐开线齿轮，需要进行齿形修整，以得到正确的齿形和精度。
6.装配与试验：将齿轮组装到传动系统中，并进行试验，以确保其性能和质量满足要求。
此外，齿轮制造工艺还包括剃齿、插齿、滚齿、珩齿等具体步骤。
齿轮齿形的加工工艺
铣齿机
用于加工各种类型的齿轮 ，包括直齿、斜齿和人字 齿。
刀具
滚刀
用于切削齿轮的齿槽。
插刀
用于切削直齿和斜齿圆柱齿轮。
铣刀
根据齿轮类型选择不同种类的铣刀。
量具与测量设备
千分尺
用于测量齿轮的尺寸精度和形位公差 。
杠杆表
光学显微镜
用于检测齿轮表面粗糙度和微观缺陷 。
用于测量齿轮的跳动量和齿距偏差。
03 齿轮齿形加工工艺方法
铣齿工艺
总结词
高效加工大型齿轮
详细描述
铣齿工艺是一种通过铣刀在齿轮毛坯上切削，形成齿形的加工方法。它适用于 加工大型齿轮，具有较高的生产效率和加工精度。
插齿工艺
总结词
适合加工直齿圆柱齿轮
详细描述
插齿工艺是利用插齿刀在齿轮毛坯上切削，形成直齿圆柱齿轮齿形的加工方法。 它具有切削速度快、加工精度高的特点，广泛应用于直齿圆柱齿轮的加工。
1.D 磨削工序同样用于提高齿轮的精度和表面光
洁度，而热处理则用于提高齿轮的硬度和抗 疲劳性能。同时，航空齿轮还需要进行一系 列的强度和疲劳试验，以确保其可靠性。
谢谢聆听
切削液的使用与管理
总结词
切削液在齿轮加工中起到冷却、润滑和清洗的作用，对提高加工质量和效率具有重要意 义。
详细描述
切削液的使用和管理需要注意以下几点：首先，要选择合适的切削液品种和浓度，以满 足加工要求；其次，要定期更换切削液，保持切削液的清洁度和浓度；最后，要采用一 些先进的切削液管理技术，如切削液过滤技术、切削液回收利用技术等，提高切削液的
磨削工序同样用于提高 齿轮的精度和表面光洁 度，而热处理则用于提 高齿轮的硬度和抗疲劳 性能。
航空齿轮加工工艺实例

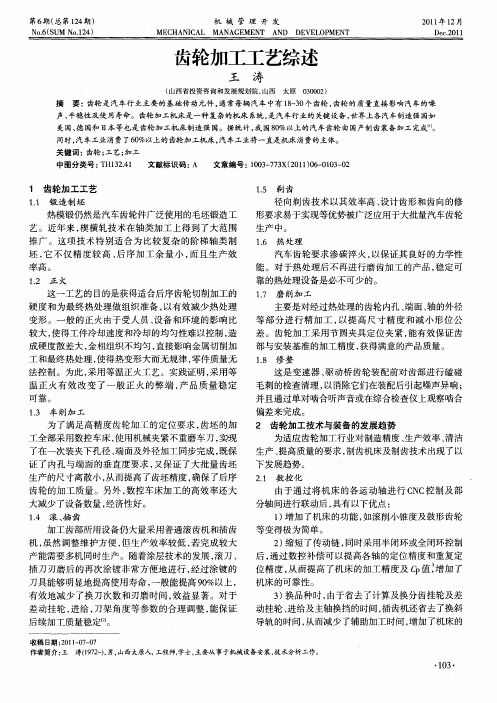

齿轮加工工艺综述
生产 、 提高质量的要求 ， 制齿机床及制齿技术出现了以
下 发展 趋势 。
２１ 数控 化 ．
加工齿部所用设备仍大量采用普通滚齿机和插齿 机， 虽然调整维护方便 ， 但生产效率较低 ， 若完成较大 产能需要多机 同时生产。随着涂层技术的发展 ， 滚刀 、 插刀 刃磨后的再次涂镀非常方便地进行 ， 经过涂镀 的 刀具能够明显地提高使用寿命 ， 一般能提高 ９ ％以上 ， ０ 有效地减少了换刀次数和刃磨时间 ， 效益显著 。对于 差动挂轮 ， 进给 ， 刀架角度等参数的合理调整 ， 能保证 后续加工质量稳定忙 。
・
１ ３ ０ ・
第 ６ 总第 １４ 期（ ２ 期）
机 械 管 理 开 发
２１年ｌ ０ １ ２月
柔性 。
率甚至精度。
２５ 绿 色环保 ．
４ 由于机械结构变得简单 了， 以设计得更有利 ） 可 于提高机床的刚性及使热变形降到最底。 ５ 各轴 间没有机械联 系 ， ） 结构设计变得典型化 ， 更利于实施模块化设计及制造。
１３ 车 削加 工 ．
等部 分进行 精加工 ， 以提高尺寸精 度和减小形位 公 差 。齿轮加工采用节 圆夹具定位夹紧， 能有效保证齿 部与安装基准的加工精度 ， 获得满意的产品质量。
１ 修 整 ． ８
这 是 变 速器 、 动桥 齿 轮装 配 前对 齿 部进 行 磕 碰 驱 毛刺的检查清理 ， 以消除它们在装配后引起 噪声异响；
径向剃齿技术 以其效率高 、 设计齿形和齿向的修 形要求易于实现等优势被广泛应用于大批量汽车齿轮
生产中。
１６ 热 处 理 ．
艺。近年来 ， 楔横轧技术在轴类加工上得到 了大范围 推广 。这项技术特别适合为 比较复杂 的阶梯轴类制 坯， 它不仅 精度较 高 、 后序加工余 量小 ， 且生产效 而 率高。
齿轮热处理后的加工工艺
齿轮热处理后的加工工艺齿轮热处理是一种常用的工艺，旨在通过改变齿轮材料的显微组织和机械性能，提高其使用性能和寿命。
一般来说，齿轮热处理主要包括淬火、回火、渗碳等步骤，下面将详细介绍齿轮热处理的加工工艺。
首先，齿轮加工工艺的第一步是淬火。
淬火是通过快速冷却齿轮零件，使其获得高硬度和高强度。
淬火过程中，通常需要在淬火介质中进行冷却，例如水、盐水、油等。
具体选择何种冷却介质，取决于齿轮材料的成分和性能要求。
淬火过程中的冷却速度直接影响到齿轮的硬度和断裂韧性。
通常情况下，较高的冷却速度可以获得较高的硬度，但会降低韧性。
相反，较低的冷却速度可以提高韧性，但会降低硬度。
因此，在进行淬火时，需要根据具体要求，权衡硬度和韧性之间的关系，选择适当的淬火条件。
接下来是回火。
回火是通过加热淬火后的齿轮零件到一定温度，然后保温一段时间，最后冷却至室温。
回火的目的是降低淬火过程中产生的内部应力，并提高齿轮的韧性。
回火温度一般低于淬火温度，回火温度越高，齿轮的硬度越低，韧性越高。
在回火过程中，需要控制回火的温度和时间，以确保达到预期的组织和性能。
最后一步是渗碳。
渗碳是将齿轮零件加热至高温，并在含有碳源的气氛中保温一段时间，使其表面吸附新的碳原子，从而提高其表面硬度。
渗碳的温度和时间取决于齿轮的要求。
通常情况下，渗碳的温度较高，时间较长，可以获得较高的表面硬度。
渗碳常使用的碳源有固体碳、气体碳、液体碳等。
在渗碳过程中，需要控制加热温度、保温时间和碳源的浓度，以确保达到预期的硬度和组织。
整个齿轮热处理工艺需要严格控制各个环节的参数，以确保获得所需的材料性能。
在实际加工过程中，还需要注意以下几点：1. 齿轮零件的表面质量对热处理的影响较大，因此在加工前需要确保其表面光洁度和无明显缺陷。
2. 在加热和冷却过程中，需要采用适当的工艺控制，以避免齿轮零件的变形和裂纹。
3. 在回火和渗碳时，需要采用适当的炉具和保温措施，以保证温度的均匀性和稳定性。

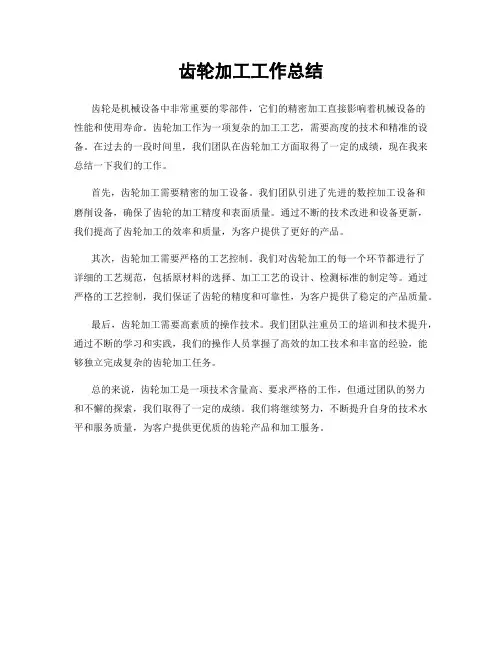

齿轮加工工作总结
齿轮加工工作总结
齿轮是机械设备中非常重要的零部件，它们的精密加工直接影响着机械设备的
性能和使用寿命。
齿轮加工作为一项复杂的加工工艺，需要高度的技术和精准的设备。
在过去的一段时间里，我们团队在齿轮加工方面取得了一定的成绩，现在我来总结一下我们的工作。
首先，齿轮加工需要精密的加工设备。
我们团队引进了先进的数控加工设备和
磨削设备，确保了齿轮的加工精度和表面质量。
通过不断的技术改进和设备更新，我们提高了齿轮加工的效率和质量，为客户提供了更好的产品。
其次，齿轮加工需要严格的工艺控制。
我们对齿轮加工的每一个环节都进行了
详细的工艺规范，包括原材料的选择、加工工艺的设计、检测标准的制定等。
通过严格的工艺控制，我们保证了齿轮的精度和可靠性，为客户提供了稳定的产品质量。
最后，齿轮加工需要高素质的操作技术。
我们团队注重员工的培训和技术提升，通过不断的学习和实践，我们的操作人员掌握了高效的加工技术和丰富的经验，能够独立完成复杂的齿轮加工任务。
总的来说，齿轮加工是一项技术含量高、要求严格的工作，但通过团队的努力
和不懈的探索，我们取得了一定的成绩。
我们将继续努力，不断提升自身的技术水平和服务质量，为客户提供更优质的齿轮产品和加工服务。
齿轮加工工艺分析
9.7 典型齿轮加工工艺分析9.7.1 圆柱齿轮加工工艺程的内容和要求圆柱齿轮的加工工艺程一般应包括以下内容：齿轮毛坯加工、齿面加工、热处理工艺及齿面的的精加工。
在编制工艺过程中，常因齿轮结构、精度等级、生产批量和生产环境的不同，而采取各种不同的工艺方案。
如图 9-12为一直齿圆柱齿轮的简图，表9-6 列出了该齿轮机械加工工艺过程。
从中可以看出，编制齿轮加工工艺过程大致可以划分如下几个阶段：1)齿轮毛坯的形成：锻件、棒料或铸件；2)粗加工：切除较多的余量；3)半精加工：车、滚、插齿；4)热处理：调质、渗碳淬火、齿面高频感应加热淬火等5)精加工：精修基准、精加工齿形9.7.2齿轮加工工艺过程分析1、基准的选择对于齿轮加工基准的选择常因齿轮的结构形状不同而有所差异。
带轴齿轮主要采用顶点孔定位；对于空心轴，则在中心内孔钻出后，用两端孔口的斜面定位；孔径大时则采用锥堵。
顶点定位的精度高，且能作到基准重合和统一。
对带孔齿轮在齿面加工时常采用以下两种定位、夹紧方式。
（1）以内孔和端面定位这种定位方式是以工件内孔定位，确定定位位置，再以端面作为轴向定位基准，并对着端面夹紧。
这样可使定位基准、设计基准、装配基准和测量基准重合，定位精度高，适合于批量生产。
但对于夹具的制造精度要求较高。
（2）以外圆和端面定位当工件和加剧心轴的配合间隙较大时，采用千分表校正外圆以确定中心的位置，并以端面进行轴向定位，从另一端面夹紧。
这种定位方式因每个工件都要校正，故生产率低；同时对齿坯的内、外圆同轴要求高，而对夹具精度要求不高，故适用于单件、小批生产。
综上所述，为了减少定位误差，提高齿轮加工精度，在加工时应满足以下要求：1)应选择基准重合、统一的定位方式；2)内孔定位时，配合间隙应近可能减少；3)定位端面与定位孔或外圆应在一次装夹中加工出来，以保证垂直度要求。
2、齿轮毛坯的加工齿面加工前的齿轮毛坯加工，在整个齿轮加工过程中占有很重要的地位。
齿轮加工和工艺特点
齿轮加工和工艺特点齿轮的加工原理，常见的有两种，仿形加工和范成(展成)加工。
1.仿形加工。
齿轮加工刀具切出齿轮的齿槽，刀具的“截面形状”是齿轮齿槽的形状。
加工齿轮时，没有齿轮啮合运动，加工出来的齿轮精度低，一般精度在11级以下。
2.范成加工。
齿轮加工刀具本身就是“齿轮或齿条”，齿轮滚刀可以“认为”是齿条，属于齿条类型刀具。
加工时，齿轮刀具与被加工齿轮之间有“齿轮啮合”运动。
齿轮刀具齿廓刀刃，运动包络出被加工齿轮的齿廓(齿面)，是理想的渐开线，加工精度较高，常见的有，滚齿、插齿、剃齿(属于精加工)。
1.齿轮加工的成形法，主要有铣齿和拉齿：(1)精密铸齿：可以大批量加工廉价小齿轮;(2)压铸机铸齿：多数加工有色金属齿轮;(3)铣床铣齿：可以加工直齿条;(4)磨齿机磨齿：可以加工精密母机上的齿轮;(5)冷打机打齿：可以无屑加工;2.齿轮加工的展成法，主要有滚齿插齿：(1)滚齿机滚齿：可以加工8模数以下的斜齿;(1)插床插齿：可以加工内齿;(2)剃齿机：是一种齿轮精加工用的金属切削。
(3)刨齿机刨齿：可以加工16模数大齿轮;这两种方法的区别主要是：1.成形法加工精度比较低，展成法加工精度比较高可达3级;2.成形法生产效率比较高;展成法生产效率比较低;3.展成法需要磨齿装备，生成成本比较高。
齿轮加工常用的几种方法你对齿轮加工技术了解多少?今天，我们将与大家分享七种常见的齿轮加工方法和工艺原理的介绍。
齿形加工的方法很多，如粉末冶金、铣削、成形磨削、滚齿、剃齿、整形、展成磨削等。
齿轮加工的铣齿用盘模铣刀或指形铣刀铣齿属于成形方法。
刀具的横截面形状与齿轮齿的形状相对应。
该方法加工效率低、精度低，仅适用于单件、小批量生产。
齿轮加工的成形磨削也属于成形工艺，因为砂轮不易修整，使用较少。
齿轮加工的滚齿加工属于展成法，其工作原理相当于一对斜齿轮的啮合。
齿轮滚刀的原型是大螺旋角的斜齿轮。
由于齿数很小(通常z=1)，而且齿很长，围绕轴形成螺旋角很小的蜗杆。
齿轮加工工艺的实习报告
实习报告实习时间：2023年6月1日至2023年6月30日实习单位：XX齿轮制造有限公司实习内容：齿轮加工工艺一、实习单位简介XX齿轮制造有限公司成立于1990年，是一家专业从事齿轮研发、制造和销售的企业。
公司位于我国某沿海城市，占地面积约2万平方米，员工总数达到500人。
公司主要产品有汽车齿轮、工业齿轮、减速机齿轮等，年生产能力达到100万套。
公司拥有先进的生产设备、检测设备和完善的质量管理体系，产品远销国内外市场。
二、实习目的和意义通过此次实习，了解和掌握齿轮加工工艺的基本流程，熟悉齿轮制造企业的生产组织和运营模式，提高自己的实践能力和专业素养。
同时，通过实习过程中的实际操作和问题解决，为今后的学习和工作打下坚实的基础。
三、实习过程1. 实习前期：在实习开始前，我参加了公司组织的安全培训和工艺培训，了解了实习单位的生产环境、设备操作规程和齿轮加工工艺的基本流程。
2. 实习中期：在实习过程中，我先后参与了齿轮的锻造、热处理、车削加工、滚插齿、磨齿等工序。
在师傅的指导下，我学会了操作相关设备，并掌握了各工序的操作要领和注意事项。
3. 实习后期：在熟悉了齿轮加工工艺的基础上，我参与了齿轮生产过程中的质量控制和生产调度工作，了解了企业生产运营的各个环节。
四、实习收获1. 掌握了齿轮加工工艺的基本流程，包括锻造、热处理、车削加工、滚插齿、磨齿等工序。
2. 学会了操作相关设备，提高了自己的动手能力。
3. 了解了企业的生产组织和运营模式，为今后步入职场打下了基础。
4. 通过质量控制和生产调度工作，培养了严谨的工作态度和团队协作精神。
五、实习总结通过此次实习，我对齿轮加工工艺有了更深入的了解，提高了自己的实践能力和专业素养。
同时，实习过程中的团队合作和问题解决锻炼了我的沟通能力和应变能力。
在今后的工作中，我将继续努力学习，将所学知识运用到实际工作中，为我国齿轮制造业的发展贡献自己的力量。
（完）。
齿轮生产工作总结
齿轮生产工作总结齿轮是机械传动中不可或缺的零部件，它们在各种机械设备中起着至关重要的作用。
齿轮生产工作是一个复杂而精密的过程，需要高度的技术和严格的质量控制。
在过去的一段时间里，我们的齿轮生产团队经历了许多挑战和机遇，通过不懈的努力和创新，取得了一系列的成绩和进步。
首先，我们的生产团队在技术上取得了长足的进步。
通过不断学习和研究，我们掌握了最新的齿轮加工技术和设备，提高了生产效率和产品质量。
我们不断改进和优化生产工艺，使得产品更加精准和可靠。
同时，我们还加强了与供应商和合作伙伴的合作，确保了原材料和配件的质量和供应稳定。
这些技术上的进步为我们的齿轮生产工作打下了坚实的基础。
其次，我们的质量控制工作得到了进一步的加强。
我们建立了严格的质量管理体系，对每一个生产环节进行了详细的监控和检验，确保了产品的合格率和稳定性。
我们还加强了对产品的跟踪和溯源，及时发现和解决问题，提高了产品的可靠性和安全性。
我们的质量控制工作得到了客户和市场的认可，为我们赢得了更多的订单和信任。
最后，我们的团队精神和合作意识得到了进一步的提升。
我们不断加强团队建设和培训，提高了员工的技术水平和工作能力。
我们注重团队的协作和沟通，建立了良好的工作氛围和团队精神。
我们鼓励员工发挥自己的创造力和想象力，共同推动齿轮生产工作向更高的水平迈进。
总之，我们的齿轮生产工作取得了一系列的成绩和进步，这离不开每一位团队成员的努力和付出。
我们将继续保持良好的工作状态，不断提高自身的技术水平和工作质量，为客户提供更加优质的产品和服务。
相信在不久的将来，我们的齿轮生产工作将迎来更加美好的明天。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三章齿轮加工方法及工艺过程
第一节齿轮加工方法
一、齿轮常用材料及其力学性能
齿轮的轮齿在传动过程中要传递力矩而承受弯曲、冲击等载荷。
通过一段时间的使用，轮齿还会发生齿面磨损、齿面点蚀、表面咬合和齿面塑性变形等情况而造成精度丧失，产生振动和噪声等故障。
齿轮的工作条件不同，轮齿的破坏形式也不同。
选取齿轮材料时，除考虑齿轮工作条件外，还应考虑齿轮的结构形状、生产数量、制造成本和材料货源等因素。
一般应满足下列几个基本要求：
!"轮齿表面层要有足够的硬度和耐磨性。
#"对于承受交变载荷和冲击载荷的齿轮，基体要有足够的抗弯强度与韧性。
$"要有良好的工艺性，即要易于切削加工和热处理性能好。
齿轮的常用材料及其力学性能见表！%$。
二、常用齿形加工方法
齿轮齿形的加工方法，有无切屑加工和切削加工两大类。
无切屑加工方法有：热轧、冷挤、模锻、精密铸造和粉末冶金等。
切削加工方法可分为成形法和展成法两种，其加工精度及适用范围见表！% &
第三章齿轮加工方法及工艺过程表! " #常用的齿轮材料及其力学性能
!2
第一篇齿轮加工基础知识
表！ " # 齿轮齿形的常用切削方法
、齿轮常用热处理(表! " / )
表! " / 齿轮的常用热处理及化学热处理
第三章齿轮加工方法及工艺过程
四、齿轮齿形的机械加工余量
在实际生产中，表0 1 ,所列出的加工余量应考虑工件的结构形状、生产数量、车间
设备条件及工人技术等级等各项因素，酌情修正后选取。
表0 1 齿轮齿形的机械加工余量(''
0&
第一篇齿轮加工基础知识
第二节齿轮加工工艺过程
、齿轮制造现状
机械传动具有恒功率输出、承载能力大、规率高、寿命长、可靠性高、结构紧凑等优点，广泛用于各种机械设备和仪器仪表中。
齿轮传动是机械传动的主要形式。
齿轮是机器的基础件，其质量、性能、寿命直接影响整机的技术经济指标，齿轮因其形状复杂、技术问题多，制造难度较大，所以齿轮制造水平在较大程度上反映一个国家机械工业的水平。
我国在发展齿轮生产方面，到!"年代末，已基本形成齿轮制造工业的完整体系。
齿轮制造技术是获得优质齿轮的关键。
齿轮加工的工艺，因齿轮结构形状、精度等级、生产条件可采用不同的方案，概括起来有齿坯加工、齿形加工、热处理和热处理后精加工四个阶段。
齿坯加工必须保证加工基准面精度。
热处理直接决定轮齿的内在质量，齿形加工和热处理后的精加工是制造的关键。
也反映了齿轮制造的水平。
在齿轮加工工艺上，对软齿面和中硬齿面齿轮（#"" $ %""& '）（, 一般工艺方法为调质后滚齿或插齿。
对大模数齿轮则米用粗滚齿一调质一精滚齿。
对汽车、拖拉机、机床等齿轮，批量大，要求精度高，采用滚齿或插齿后，再进行剃齿或珩齿。
齿面感应淬火的齿轮（%） $ *）&+,），其工艺为滚齿或插齿、剃齿、感应淬火，再剃齿或珩齿。
对于硬齿面齿轮，一般先滚齿或插齿，有时还剃齿，热处理后精整基准面，轮齿变形大时，进行磨齿。
轮齿变形较小，且精度要求在!级和！级以下的齿轮，热处理后可采用珩齿或研齿。
要求精度高且载荷不太大，且要求硬齿面的齿轮，可采用精滚齿后离子渗氮工艺。
设计合理的齿轮的性能，除材料因素外，主要取决于齿轮制造水平。
目前齿轮已达到的参数和性能指标见表-.!。
_!。
