注塑培训教材-版1
注塑培训教材注塑定义注塑的定义：一般是通过外加热和摩擦剪切热的方式将料筒内的胶料熔融为均匀的流动态，再借助柱塞或螺杆向熔体施加压力，通过喷嘴和浇道将其注射到一定的型腔中，冷却以获得所需的形状。
这其中包括了两局部，即塑化和注射，塑化即是指通过外热和剪切获得一定量可塑化的流体，注射是指将获得的流体注入模腔之中。
目录第一篇名词解释第二篇注塑机结构第三篇注塑原理第四篇常见注塑质量问题第五篇操作规程第六篇注塑机维护及保养第七篇成型模具使用及保养第八篇注塑平安第一篇名词解释注塑过程比拟常用到的一些名词及各项参数〔根本上叫法多一样，只是其中一些因为地方和习惯的原因有些变动〕：塑化〔预塑、计量、熔胶〕、防涎〔松退〕、转换点、转压点、行程、料垫〔余料量〕塑化：通过外加热和螺杆转动的剪切摩擦热使塑胶熔融，螺杆在背压的作用下，边转动边后退，同时熔融的胶料被输送到料筒前端，为接下的注射提供准备。
防涎：塑化完成后，料筒前端的熔融胶料在背压作用下会流出喷嘴〔这种情况也称为流涎〕，为防止这种情况出现，一般螺杆会退后一小断距离，降低熔体压力，防止流出喷嘴。
〔目前在我们对金属料的实际操作中，这一动作根本不用〕转换点：注塑过程中，每一过程的控制参数多分为几个小的阶段，设置的阶段点即为转换点。
转压点〔注射转换保压点〕：注射过程转换到保压过程的位置点或时间点行程：螺杆动作时所走过的距离，如塑化行程、注射行程料垫：保压结束后，留在螺杆前端的胶料浇注系统：熔料从注塑机喷嘴进入模具型腔所流经的通道称为浇注系统，由主流道、分流道、浇口、冷料井等组成。
第二篇注塑机结构简介注塑机是注塑成型的主要设备，其性能与注塑工艺有着密切关系，了解注塑设备对我们完善和提高注塑工艺技术很有帮助。
目前注塑机朝着高效、高速、高精度、节能、低噪音方向开展，并衍生出各种型号，各种用途的注塑机。
第一章注塑机类型分类按注塑制品用料的塑化和注射方法分类：1〕柱塞式注塑机；2〕往复螺杆式注塑机；3〕螺杆塑化料，柱塞注射式注塑机按注塑机外形结构分类：1〕立式注塑机；2〕卧式注塑机；3〕角式注塑机；4〕多模式注塑机；按注塑机加工能力分类：1〕超小型注塑机〔合模力小于160KN〕；2〕小型注塑机〔160～2000 KN〕；3〕中型注塑机〔2500～4000 KN〕；4〕大型注塑机〔5000～12500 KN〕；5〕超大型注塑机〔大于16000 KN〕按注塑机用途分类：1〕通用型注塑机；2〕专用型注塑机〔热固性塑料注射机、注射吹塑成型机、排气式注塑机、精密高速注塑机、塑料鞋用注塑机、多组分注塑机、结构发泡注塑机、反响注塑成型设备〕按动力方式分类：1〕电动式注塑机；2〕液压式注塑机第二章注塑机结构注塑机结构包括以下系统：1〕塑化注射系统、2〕合模系统、3〕加热冷却系统、4〕液压系统、5〕电控系统、6〕平安保护与监测系统、7〕润滑系统1）塑化注射系统：注射系统的作用是输送并塑化熔融喂料，并在高压高速下将其注入模腔。
主要由塑化装置、螺杆驱动装置、塑化装置、注射动作装置、注射座以及整体移动和螺杆驱动装置、行程限位装置以及加料斗装置等组成。
A)塑化装置由螺杆和加热料筒组成，螺杆详细内容见螺杆篇，加热料筒一般可分为几段，用加热圈分别控制各段料筒温度。
B)螺杆驱动装置主要有减速装置、油马达〔螺杆驱动电机〕，预塑时，油马达或电机提供的动力通过减速装置带动螺杆转动。
C)塑化装置由支架和行程限位组成，起到控制螺杆预塑行程的作用。
D)注射动作装置由注射油缸及喷嘴等组成,详细内容见喷嘴结构篇。
E)注射座装置由注射座和注射座移动用油缸组成，注射座是一个可以移动的基座，塑化装置、注射装置、料斗都固定在注射座上。
注射座在注射座移动用油缸作用下，可以作整体前进或后退，称为整体前进或后退，有的也称为座进或座退。
F)机架，又称机身，是一个稳固的焊接构件。
承载着合模和注射系统，内部和外面可设置有油箱、泵、操纵箱。
G) 料斗：存贮和下料的容器〔自动加料系统、枯燥除湿系统〕。
2） 合模系统：合模系统的作用是固定模具，使动模板作启闭模运动，能锁紧模具，并作制品顶出。
合模系统主要由四根拉杆和螺母把前后〔上下〕模板联结起来形成整体刚性框架。
动模板连接合模油缸，动模板在合模油缸作用下以四根拉杆为导向柱作启闭模运动，并在合模后产生锁模高压。
在后〔下〕模板后装有液压及机械顶出机构，开模后，通过顶出机构，从模腔中顶出产品。
限位及调节装置：顶/退限位及调节装置、启闭模限位及调节装置3） 加热冷却系统：料筒加热系统、模具控温系统料筒加热系统是用来加热料筒及注射喷嘴的，通过加热装置〔电阻加热圈、少数用油加热〕加热并用热电偶分段检测，分别控制各段料筒及喷嘴温度。
模具控温系统用来控制模具温度的，一般由加热和冷却两个局部组成4） 电控系统：电控系统控制着各种程序及其动作，对时间、位置、压力、速度和转数等进行控制和调节。
主要都包含在一个电控箱内5） 平安保护与监测系统：注塑机的平安装置主要用来保护人、机平安的装置。
平安保护系统主要由一些光电监测元件、紧急开关、平安门等组成。
监测系统主要对注塑机的油温、料温、系统超载，以及工艺和设备故障进行监测，发现异常情况进行指示或报警。
6） 液压系统：液压系统是为注塑机的各种执行机构提供压力和速度的回路。
一般由控制系统压力与流量的主回路和去各执行机构的分回路组成。
回路由进出过滤器、泵、蓄能器〔压力阀、流量阀、方向阀、换向阀等〕以及热交换器、指示仪表、和开关元件。
7） 润滑系统：润滑系统是为注塑机一些有相对运动的部位提供润滑条件的回路，以便减少能耗和提高零件寿命。
有些机器没有自带的润滑系统，就需要定期的手动润滑。
第三章 螺杆及喷嘴第一节 螺杆螺杆常用的材料是双合金，外表氮化镀层。
注塑用的螺杆种类很多，除了我们用的这种 常规注塑螺杆外，还有两段式、加长型、别离型等等。
我们用的常规注塑螺杆杆身分为三段：输送段、压缩段、均化段，见图2-12。
螺杆的槽 深依次变浅。
输送段主要是将料从料口送入，到压缩段，胶料被挤压，加上料筒高温，慢慢 由固态变为流体态，被送到均化段，胶料进一步被塑化成均匀的熔体，聚集于料筒前端。
图2-12 图2-13均化段压缩段 输送段螺杆头止逆环均化段螺杆头止逆环杆身图2-14螺杆前部是止逆环和火箭头，见图2-13和图2-14。
止逆环是一个可转动和可以前后短距离移动的环形物，其作用是防止保压阶段胶料逆流。
在螺杆结构中，压缩段和止逆环是最容易损坏的。
由于我们的喂料性质区别于一般塑胶，所以螺杆的止逆环位移距离是不是应该加大、止逆环的斜角<一般是30度>是否应加大、压缩比方何等等，都是我们做金属注射人员及专业做螺杆的人士和厂家需要考虑的方面，希望能开发出专门针对金属注射成形的螺杆螺杆主要参数：螺杆直径、螺杆长度、螺距、螺纹棱宽、长径比、压缩比、螺杆与料筒间隙。
长径比：螺杆的螺纹局部长与螺杆直径的比值，长径比大，对喂料的塑化质量提高，工艺温度也较容易控制。
压缩比：输送段第一个螺槽体积〔螺槽深度〕与塑化段最后一个螺槽体积〔螺槽深度〕的比值，这个比值的大小对喂料的塑化质量有较大影响。
螺杆与料筒间隙：一般止逆环与料筒间隙在0.02～0.05mm之间，杆身与料筒间隙在0.1mm～0.3mm之间。
间隙值大，那么螺杆塑化能力和塑化料质量下降，注射时熔料回流量增加；间隙小，料筒和螺杆的机械加工难度加大第二节喷嘴喷嘴作用：1〕预塑时建立背压，防止流涎2〕注射时与流道形成密闭管道，并建立熔体压力和速度，提高剪切速率和温升3〕调温、保温、断料4〕保压时，便于补料，冷却时，增加回流阻力，防止倒流喷嘴类型1〕直通式喷嘴喷嘴球面直接与模具主浇套球面接触，喷嘴的圆弧半径和流道比模具要小，见图2-15 2〕自锁喷嘴预塑时自动关闭喷嘴流道，防止流涎；注射时在注射压力下自动开启，使熔体注入模腔3〕无熔料道专用喷嘴这种喷嘴口径大，熔料流道很短，所以料把很短，注射压力损失小，见图2-16图2-15 图2-16喷嘴与衬套口配合：喷嘴弧度必须与衬套口弧度配合，喷嘴口径须小于流道口径，见图2-17图2-17喷嘴本身热惯性很小但却与温度较低的前模接触，热交换会很快带走热量，因此许多注塑机都采取单独控制喷嘴温度第三篇注塑原理第一节注塑的根本流程注塑的根本流程如下：合模→注射→保压→塑化＋冷却→开模→顶出第二节合模合模：高速合模→低压低速缩模→高压锁模合模开始阶段，动定模距离比拟远，这时采用快速的合模动作，缩短注射周期，合模到两模快接近时，进入低压低速状态，这时合模速度、合模压力多很低，主要是为了防止模具中留有异物或行位没有到位，防止模具压坏，这一阶段设置合理，对模具会起着很好的保护性。
低压低速进行到锁模点，模具即进入高压锁模状态，合模动作过程结束。
工艺合模力：P工艺≥P模腔﹒S/1000P工艺----工艺合模力(t)P模腔---模腔平均压力(bar)S---制品投影面积(cm2)这个过程最主要注意的是合模速度和转换点的合理性，效率与平安的结合，缩模力的大小，也不是越大越好，根据产品进行选择。
第三节注射当高压锁模的信号被确认后〔有些机器可以设置一个延迟时间，一般零点几秒〕，螺杆开始动作，向前推进，现在的注塑机一般都为多级控制，可以有多段注射速度，第一段注射速度结束后，进入第二段注射速度，两段速度的转换发生在转换点。
转换点：转换点可以有时间和位置两种设置形式，如果是时间形式，那么第一段射速进行到规定秒数转到第二段射速，如果是位置形式，那么螺杆维持第一段射速直到设置点，再转到第二射速。
个人偏向及常用的方式是位置转换，时间作为辅助因素，以此类推，还可以有第三段速度、第四段速度等等。
注射到转压点后，注射过程结束。
熔体充模过程：熔体从浇口出来，形成前锋波，前锋波缘和空气界面接触，温度下降，粘度上升，速度降低，来自熔体中心的新的熔体流不断从内层压出，推动前锋波滞流移动，同时由于流动阻力的增加，使稍后的熔体压力上升又把前次前锋波形成的波纹压平，形成制品外表。
为什么要多段射速？多段注射有什么好处？要了解这个问题，我们先要看一下射速不当常会带来哪些质量问题：紊流、喷射、黑纹、流动纹、熔接痕〔熔合纹〕、困气、毛边、欠注、制品变形。
紊流：注塑过程中由于速度过快或者速度变向太快，形成紊乱流体，影响制品质量。
喷射：流体高速进入浇口后，在模腔内快速左右摆动，导致形成喷射纹。
见图3-1。
困气：当射速过高时，模腔内的空气不及排出而残留下来，形成充填缺乏短射：当射速偏低时，喂料不能完全充填模腔的各个角落，造成制品外观不全或局部位置疏松。
黑纹：射速不当时，流体中存在的粘结剂和金属相在流动过程中，会因流动阻力和流动性能的差异出现别离，粘结剂积聚较多的地方形成黑纹。
塑料注塑成型工艺知识培训教材
以树脂为主要成分，加入或不加入填料，并在一定温度和压力下塑造成一定形状，并在常温
下能保持既定形状的高分子有机材料。
• 树脂:
受热时通常有转化或熔融范围，转化时受外力作用具有流动性，常温下呈固态或半固态或液态 的有机聚合物，它是塑料最基本的，也是最重要的成分。
广义地讲，在塑料工业中作为塑料基本材料的任何聚合物都可称为树脂。
附：加工前要干燥的塑料常见几种塑料
PA、PES、PVA、PC、POM、ABS、AS、PET、PMMA、PS、MPPO、PEAK
•常 见 几 种 塑 料 的 干 燥 条 件
*对嵌件预热工序要重点关注
• ----预热温度； • ----嵌件预热时间。（金属嵌件，应有最短时间） • ----预热摆放方式是否引起嵌件变形。 • ----预热工艺规定的时段或季节。
• 1、回料使用情况。 • 2、脱模剂选用。 • 3、注塑(工艺参数 ) • 4、工序产品：模腔（数量及流道状况）、检测手段、检测项目及频次。 • 5、零件顶出过程中有无明显变形。 • 6、修边
• 7、零件周转及流转标识。
• 注塑成型过程（加料 、塑化、注射入模 、保压冷却 、脱模、（修整））
回料使用注意！！！
• 注射成型（或注塑成型或注射模塑）：
将粒状或粉状塑料从注射机的料斗送进加热的料筒，经加热熔化呈流动状后，由柱塞或螺杆的 推动而通过料筒端部的喷嘴并注入温度较低的闭合模具中，充满塑模的熔料在受压的情况况下，经 冷却因化后即可保持塑模型腔所赋予的形样。
二、塑料成型方法
• 注射成型（*） • 挤出成型：如管材类产品、型材类产品（建材用）… • 吹塑成型：如油箱、加注管、民用油/水壶… • 热成型(真空吸塑成型) ：如轿车塑料地垫、防水帘等 • 浇铸成型：如方向盘、仪表板 • 压延与涂层：如人造革 • 烧结成型：主要PTFE制品 • 搪塑成型：如玩具类产品，车门扶手表皮 • 模压成型：（板材） • ……
危险岗位(注塑机)作业人员安全培训教材
危险岗位(注塑机)作业人员安全培训教材第一部分：危险岗位介绍1. 注塑机作业人员的岗位职责- 熟悉注塑机的操作流程和安全规章制度- 负责注塑机的启动、停止、调整和维护- 监控注塑机的工作状态，确保产品质量和生产效率- 及时处理异常情况，保障工作环境和人员安全2. 注塑机的工作原理和设备特点- 注塑机通过加热和压力将熔化的塑料注入模具中- 注塑机具有高温、高压、高速的工作特点- 注塑机的工作环境复杂，需要特殊的安全措施第二部分：危险源及风险评估1. 注塑机操作中的危险源- 高温：机筒和模具温度高，易造成烫伤或火灾- 高压：注塑机的锁模力大，操作时需要小心防止夹伤- 高速：注塑机的工作速度快，操作时需要迅速反应- 电气：注塑机的电气系统存在电击风险- 化学：注塑机使用的塑料材料可能具有毒性2. 注塑机操作中的风险评估- 根据危险源，评估潜在风险的发生概率和可能造成的损失- 根据评估结果，制定相应的安全措施和应急预案第三部分：安全操作规程与措施1. 注塑机的安全操作规程- 注塑机的启动和停止流程- 注塑机的调整和维护流程- 注塑机的异常情况处理流程- 注塑机的工作环境要求和个人防护措施2. 注塑机的安全措施- 确保注塑机的机筒和模具温度在安全范围内- 使用合适的防护设备，避免触及高温、高压和高速部位- 定期检查注塑机的电气系统，确保安全可靠- 使用符合安全标准的塑料材料，避免化学危害第四部分：事故预防与应急处置1. 注塑机事故的预防- 做好设备的定期维护和检查- 加强操作人员的安全培训和意识- 建立健全的安全管理制度，推广安全文化2. 注塑机事故的应急处置- 学习急救知识，掌握常见伤害的应急处理方法- 安全撤离，确保人员安全- 及时报告事故，并采取相应的整改和防范措施第五部分：安全培训验收和总结1. 安全培训的验收- 以考试、操作实操等方式检验培训效果- 组织内部或外部专业人员对安全培训进行评估2. 安全培训的总结与持续改进- 总结培训中的不足和问题，提出改进意见- 持续组织和开展安全培训活动，提高整体安全素质结语注塑机作为危险岗位，要求操作人员具备足够的安全意识和技能，严格按照安全规程进行操作。
《注塑成型培训教材》课件
翘曲
总结词
翘曲是指塑料制品在冷却过程中，由于各部 位冷却速率不均或收缩率差异，导致产品发 生弯曲或扭曲的现象。
详细描述
翘曲会影响塑料制品的外观质量和尺寸精度 ，甚至导致装配困难。翘曲的原因可能包括 模具温度分布不均、塑料收缩率不一致或注 射工艺参数设置不当。解决方案包括优化模 具温度分布、选择收缩率相近的塑料材料或 调整注射工艺参数。
模具温度
控制模具的温度，影响塑 料的冷却和固化过程，对 产品质量和生产效率有重 要影响。
加热和冷却系统
设计和维护加热和冷却系 统，确保温度控制的准确 性和稳定性。
压力控制
注射压力
在注射过程中，控制塑料 进入模具时的压力，确保 塑料能够均匀地填充模具 。
保压压力
在塑料填充模具后，通过 施加保压压力，减少塑料 收缩和内部应力，提高产 品质量。
总结词
欠注是指塑料熔体在模具型腔内流动不充分，导致产品局部出现未被塑料填充的区域。
详细描述
欠注通常发生在模具浇口处或模具型腔的深腔处，导致产品出现缺料、不完整或明显的凹陷。可能的原因包括注 射量不足、注射压力低、注射速度慢或模具温度过高。解决方案包括增加注射量、提高注射压力、加快注射速度 和降低模具温度。
同时，注塑成型也存在一些缺点，如模具 成本高、生产周期长、废料处理困难等。
在实际生产中，需要根据制品的具体要求 和生产条件选择合适的成型工艺。
02
注塑成型设备
注塑机简介
注塑机定义
注塑机是一种塑料加工成 型设备，通过高温熔融塑 料，注入模具并冷却固化 ，形成所需形状的塑料制
品。
注塑机发展历程
简述注塑机从最早的手动 压塑机到现在的自动化、 智能化注塑机的发展过程
注塑作业培训教材
注塑作业培训教材一﹑何為注塑﹑何為模具注塑﹕由分子量非常大的有機化合物形成﹐或由以其為基本成分的各種材料﹐以熱壓力等使之具有流動性而成形為最終的固體狀態。
模具﹕是壓力加工或其它成型工藝中使材料(金屬﹑非金屬)變成產品的成型工藝工具二﹑膠料介紹﹕現行使用的膠料為EME1100﹑1200環氧樹脂﹐它主要是由環氧﹑氧﹑丙烷與二酚組成﹐所以主要原料為丙烯和苯。
性質﹕其一﹑很能與基他物質－特別是金屬－粘著﹐可利用此性質制作接著﹐料成玻璃綱強化材料。
其二﹑硬化時不副性揮發物質﹐收縮性小﹑可創得尺寸精度良好的成形品。
EME1200環氧樹脂流動性能強﹐顯粉粒狀﹐不損傷模具﹐其流動性能與速度及溫度有密切關系。
三﹑注塑時所需的設備﹕注塑機(一次﹐二次)﹑高周波﹑預熱機﹑模具1.高周波在熱過程中﹐不可用手或其它物體伸入﹐以免觸電﹐造成事故。
2.高周波的主要功用是﹕遇熱料餅使之加強流動性能從而使成型效果更佳。
沖床模(我們廠使用)3. 模具又可分為五金模機壓模塑膠模4. 注塑時的成型條件參數為﹕上﹑下模溫一般為170±10℃加溫時間﹕為75S轉時時間﹕30±10 S (又稱成型時間)轉進壓力﹕25±5kg/cm2合模壓力﹕80±10kg/cm2轉進時間分﹕實際轉完時間(一般在7-12秒左右﹐當轉杆不動時為止﹔預留時間﹕確保料餅完全注入﹐以免產生韌性不足或缺膠5. 參數條件的不當更改對產品品質的影響﹕5.1 轉進時間如不足﹕易造成產品鐵膠及膠體密度不是。
5.2 轉進速度過快﹕易造成產品斷線及氣孔殘缺。
5.3 轉進速度過慢﹕易造成產品缺膠。
5.4 模溫太高﹕易造成產品殘缺及氣孔。
5.5 模溫太低﹕易造成產品膠體硬度不足。
5.6 加溫時間過短﹕易造成產品膠體性不足。
5.7 料餅預熱溫度過高﹕易造成膠體氣泡及殘缺﹐膠料硬化速度加快。
5.8 料餅預熱溫度過低﹕易造成產品斷線﹐膠體表面易形成花紋。

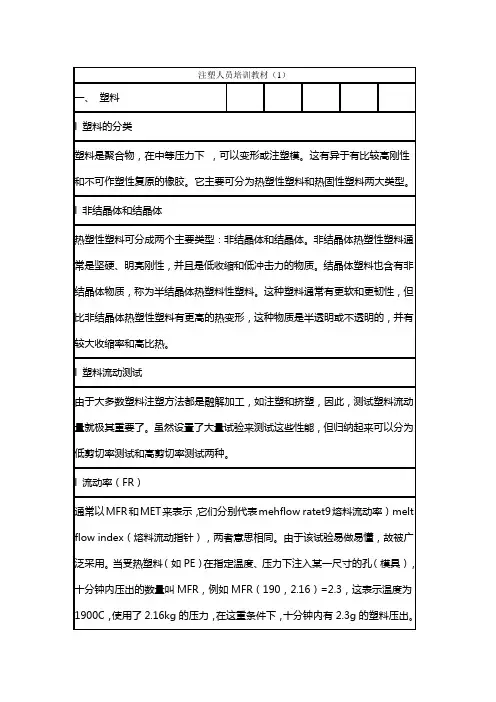

注塑人员培训教材
t即是最低周期时间，如模具的周期时间低于t值，注塑机便不能将塑料充分塑化，以达致均匀的熔胶粘度，故注塑件常出现偏差。尤其是注意注塑薄壁或精密公差的制品质时，射料量和塑化量必须互相配合。
l射料缸滞留时间
塑料的分解是速率是取决于温度及时间。例如，塑料处于高温度一段时间后便会分解；但处于较低温的环境时，则要经过较长时间才会分解。故塑料在射料缸内的滞留时间十分重要。实际的滞留时间可通过实验确定出来，方法是量度有色塑料通过射料缸所需的时间，可以下列公式粗略地计算出来：
l计算料斗加料量
以注塑机、模具搭配进行注塑时，必须计算出料斗所须的加料量，目的是避免过多塑料长期储于料斗内。所用的料斗通常是加热式的，而塑料于料斗内的放时间不可超过1小时。
举例说明，某注塑机在24秒周期内可生产6件注塑件，每件注塑件及进料流道的重量分别为14克及12克，因此射料量是（6X14）+12=96克，然后利用下列公式计算出加料量（Q），即每小时的塑料消耗量（kg/h）为
二、注塑机
l射咀
熔胶通常从射嘴流入注口，但有些模具，射嘴为模具的一部分，因为它延伸至模具的底部。另处有两种主要的射嘴类型：开放式射击嘴和封闭式射嘴。注塑生产中，应多使用开放式射嘴，因为它们既便宜又较少滞留的可能性。如果注塑机配备了除压装置，那么即使是粘度较低的熔胶也可使用这种射嘴。有时一定要用封闭式的射嘴，这种射嘴作为止流阀的作用，将在射料缸中的塑料阴挡住。
l止流阀
无论采用那种螺杆，其尖端通常均装有止流阀，为防止塑料由射嘴流出，也会装有减压（倒索）装置或特别射击嘴。若使用止流产供销，必须定期检查，因它是射击料缸内一个重要的部份。目前，开关式射嘴并不普遍使用，因为射击嘴装备内容易泄漏塑料及分解。现时每种塑料均有列明适用的射击嘴类型。

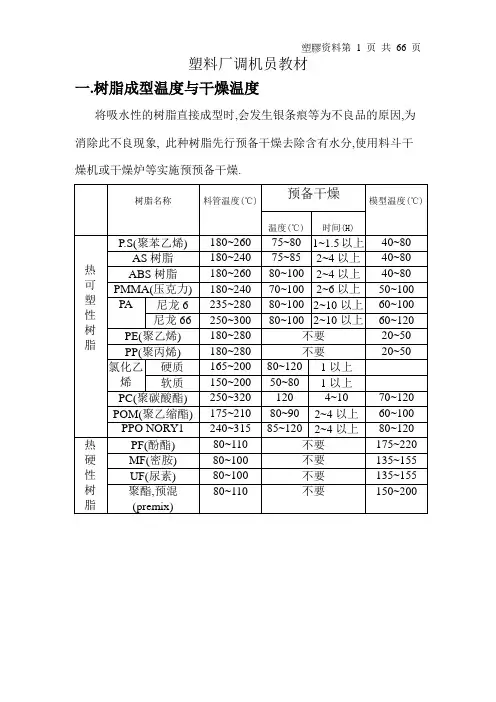

注塑工艺培训教材(调机指导)
塑料厂调机员教材一.树脂成型温度与干燥温度将吸水性的树脂直接成型时,会发生银条痕等为不良品的原因,为消除此不良现象, 此种树脂先行预备干燥去除含有水分,使用料斗干燥机或干燥炉等实施预预备干燥.二.塑料的简单辨别方法塑料的种类繁多,制造同一零件时也有时使用不同树脂,辩别不同树脂可以化学分析来处理,但费时费事无法便捷,普通用手拿起或靠目视,从使专门行家也不容易确实辨别,下表列举各种塑料的简单辨别方法,供为参考,有机会不妨一试.塑料厂的简单辨别方法三.有效的颜色更换,树脂更换方法按照下列程序施行,改变颜色或树脂,可以少量且有效完成.料管内部清扫关闭料斗部开闭器,以最高背压的状态,使螺杆回转,排出旧树脂,使料管内净空.漏斗内部清扫漏斗内部利用空气或破布(Waste)扫除干净.螺杆头部清扫以背压MAX状态投进新树脂,使螺杆高速回转至排出树脂中的旧树脂完全消除失后,将料管头,螺杆头清洁.螺杆部清洁以背压20~35kg cm,计量行程2.5D(L螺旋外径)程度使螺杆高速回转施行计量高速射出(Purge)计量以使喷嘴顶位模具的状态施行,计量完了使喷嘴后退,加以清扫. 此动作反复5~10次,把螺旋扫除干净.喷嘴部清扫以背压0.计量行程0.5D程度施行高速螺杆回转的计量,并以高速清扫.此动作反复5~10次,把喷嘴部扫除干燥.注)本程序对于同一成型温度的颜色更改,树脂更改时使用.在树干更改时,如为不同成型温度的树脂,须特别注意.例如将180℃附近成型的树脂改变为300℃附近成型的树脂时为防止分解,以PE等的中间剂置换后再施行.四.塑料制品不良原因之判定及处理方法1.缩水2.成品黏模(脱模困难)3.浇道黏模4.成品内有气孔5.成品变形6.银纹、气疮7.毛边、彼锋8.成品短射9.结合线10.成品表面光泽不良11.黑纹12.流纹13.开模时或顶出时成品破裂塑料成形产品,原则上都是依据标准规格要求制造.但无论如何它的变化仍是相当广泛的.有时当生产很顺利进行时会突然产生缩水变形,有裂痕、银纹,或其它缺陷等无法接受的产品.在生产时就要从成品发生的问题,来了解判断问题点所在,这是一种专门性技术及经验的累积.如果我们把成品上的缺失,涵盖在四个主要因素当中,那就是原料,模具、成型机及成形条件(如表一所列四项).有时变更操作条件,或模具、机器方面稍做调整,以及过滤所使用的原料,就可以解决问题所在.本章就逐一列举成品可能发生的问题,并加以探讨解决之道.射出成型条件对成型品物性的影响, 大致可从四方面来考虑:1.原料 2.成形机 3.模具设计 4.成型条件刚性模具材料性温度4-1缩水塑料品在表面的凹陷、空洞都称为「缩水」,除了会影响产品外观亦会降低成品质量及强度.缩水的原因与成型技术、模具设计及使用塑料均有关系.塑料:不同塑料原料的缩水率,表一参考数据.通常易缩水的原料都属于结晶性的,如尼龙、百折胶等等.在射出过程中,结晶性塑料受热成流体状态,分子呈无规则排列;当射入较冷的模腔时,塑料分子便慢慢整齐排列形成结晶,结果体积缩小小于规定尺寸范围,就是所谓的“缩水”.射出技术:在射出技术控制方面,出现缩水的情况有:压力不足、射出速度太慢、烧口太小成浇道太长等等.所以在使用射出机时,必须注意成形条件及保压是否足够,以防造成缩水问题.模具及产品设计方面:模具的流道设计及冷却装置、对成品之影响亦很大出于塑料之传热能力较低,故距离模壁越远越厚、则其凝固及冷却较慢,应有足够的塑料填满模腔,使射出机的螺杆在射出或保压时,塑料不会倒流而减低压力,另一方面水面亦不能冷却太快,以免半固塑料阻塞流道造成压力下降,引致成品缩水.不同的模流过程有不同的收缩率,熔融筒的温度控制得宜,可防止塑件过热;延长周期,可确保制品有充分时间冷却.缩水问题如获适当解决,可提高成品质量,减低次废产品并提高生产效率.下表即为缩水可能发生之原因及处理方法.在射出成型时,成品会有黏膜发生,首先要考虑射出压力或保压压力是否过高.射出压力太大会造成成品过度饱和,使塑料充压入其它的空隙中,致使成品卡在模穴里脱模困难,在取出时容易有黏膜发生.而当料管温度过高时,通常会出现两种现场.一是温度过高使塑料受分解而变质,失去它原有之特性;并在脱模过程中出现破碎或撕裂,造成黏膜.二是胶料充填入模穴后不易冷却,需加长周期时间,殊不合经济效益.所以需适度依胶料之特性调节其运作温度, 至于模具方面的问题,假如进料口不平衡,会使成品脱模时易有黏膜现象,这时就要在模具上作改进的措施,下表即为成品黏膜可能发生的原因及处理对4-3浇道黏模(脱模困难)4-4成品内有气孔在射出成型过程中,有时会出现内有许多小气泡的成品,不但影响制品强度及机械性能,对成品外观价格值亦大打折扣.所以当成品出现气泡时,可检查下列几个因素,并做处理.通常成品因厚薄不同,或模具有突出肋时,塑料在模具中的冷却速度不同,则收缩的程度不同,容易形成气泡,所以对模具设计须特别留意.而在使用的原料方面,假如塑料带有水气,在熔胶时塑料受热后分解,则射胶螺杆公差太小时,空气容易进入模腔内形成气泡,以下即归纳可能发生原因及处理方式.4-5成品变形塑品出现翘曲的原因很多,例如出模太快、模温过高、模温不均及流道系统不对称等.其中两种最大的可能性为1.塑件厚薄不均或转角不够圆形,因而不能平均冷却收缩,导致翘曲变形.2.有些平板型塑件,为了表而美观,流道浇口得设在浇口边角上.而射胶时,熔融塑料只能由一端高速射入模腔内,因此被凝固于模腔内的塑料份子,均被拉直往同一方向之排列状态(称为取向,此时塑件之内应力很大;脱模时这些份子又被拉回原来的状态,因而产生变形.为了使熔融塑料能顺利充填模腔,其设计要尽量避免以下各点:1.同一塑件中厚薄相差太大.2.存有过度脱角.3.缓冲区过短,使厚薄转变相差悬殊.从浇口分析,模具的设计要保证塑料能顺利进入模腔,故分流道要避免采用直角转弯形式,转弯点比较适合采用弧形过度区,因此短而粗的分流道最理想,有助于减少流体取向现象.但要考虑的问题是过大的浇口会增加流道废料,亦影响塑件的外观.另外为了避免塑料充填时紧密程度不同,导致脱模困难而引起变形,分流道的截面形状大小就要依射胶量及产品形状面改变.产品较难成型的部份分流道加子粗后,主流道也应相对加大,使主流道截面积等于引流道截面积总值.除此之外,还有两个值得注意的问题,其一是塑件顶出装置的形式.如果顶针设备太少,容易造成变形及翘曲现象;但顶针数量过多,会令部份成品不够美观,此时应考虑采推板方式、其二是模腔冷却流道的设计,应让塑件整体能均匀收缩,提高产品素质.以下即将成品容易产品变形的因素一一列出,提供成型技术上参考之4-6银纹、气疮射纹的形成,一般是由于注射起动过快,使模腔前段的空气无法成胶料融体压迫排出,空气混合有胶料内,使得制品表面光管及颜色不均,使是所谓的射纹.射纹不但影响外观,也且令成品之机械强度降低许多.所以为避免发生这种缺陷,必须找出原因并了改善.射纹的形成,既然是由于融体塑料中含有气体,那么探讨这些气体的主要来源分别为:塑料本身含有水份或油剂:由于塑料在制造过程曝露于空气中,吸入水气或油剂,或者在混料时,掺入了些错误的比例成份,使这些挥发性物质在熔胶时,受高热而产生气体.原料受分解:如果熔胶同时的温度,背压及熔胶速度调得太高,或成型周期太长,则对热敏感的塑料如PVC 、赛钢及PC 等,容易因高温受热分解产生气体. 空气:塑料颗粒与颗粒之间均含有空气,如果熔胶筒在近料斗处的温度调得很高,使塑料粒的表面在未压缩完全使熔化面黏在一起,则塑料粒之间的空气使不能完全排除出来.所以把塑料烘干,并采用适当的熔胶温度和速度,再配合适当的背压,才能得到理想的塑制品.此外,模具设计亦是很重要的一环.通常流道很大而注口很小的工模,气体进入模腔内的机会会减少很多,而排气系统设计适当,则射纹产生的产生的机会亦会降低,如图4-1所示.图4-1 能防止少量气体进入模腔的注口设计在射出成型技术上,有一种方法来防止射纹之产生,使模具的构造中有加压设备,但一个压缩空气入气孔.锁模后,则压缩空气进入模具中,使模内气压增高,当熔融塑料进入这高压模具时,模具的气孔在此时开始排气,使模腔内保持一定压力,增加模内空气压力,确能使模射纹发生的机会,举例说:普通的射出方法在处理ABS 水份含量的空气时,使会出现射纹,而逐渐增加模内的气压,则可处理含水量最高的ABS,亦不会出现射纹.4-2图即为模内加压及含水量对射纹之产生率比例. 模具加压射纹 发 生 率%)图4-2模内加压对射纹形成的影响4-7毛边、彼锋毛边(俗称彼锋)是一种很常遇到的注塑问题.常塑料在模腔内的压力太大,其所产生的分模力大过锁模力,因而迫开工模,使塑料走出来并在塑件表层形成彼锋.但是引致此现象的成因却可能有很多种,例如诉塑料方面的问题,或是射出机有损坏,或是调校不适当,以至工模本身也有可能:一般来说,与温度、压力及操作时序有关,因此要找出其解决方法也不容易.由于塑料的粘度会影响其流动速度及压力损耗,因此粘度太高或是太低,则其流动性高使很容易流人工模合模面之间的微小空隙,增加分模力,直至出现彼锋.尼龙便是一个典型例子,所以在么模塑尼龙时便需要较大的锁模力.在另一方面,如果塑料粘度太高,则其流动阻力便很大,因而产生大的肯压,使模腔内的塑料的平均压力提高,同样会引致毛边.一般来说,塑料温度对粘度的影响最大,而压力及剪切率也对粘度有影响.如果将塑料的温度升高,则其粘度使上降,而将其温度调低,其粘度使增大.塑料方面的另一种问题,就是其干燥状况及是否混有杂物,有些塑料,例如尼龙及ABS,具有很强的吸水性,水份可以侵透塑料表面直接与塑料份子键合,因而影响塑料的性能,至于聚碳酸酯,虽然没有吸水性,但其性能也对其表面水份敏感,所以在模塑时,很多塑料都必须预先加以焙干,才能正确地控制其性能.如果在塑料内混入杂物,或是混合不同种类的塑料,则当然更难预测塑料的性能变化.塑料在模腔内的压力,会随着模腔的充填而改变.在模腔未曾填满之前,熔融前端之压力差不多等于零.而在注口之压力则比模腔内其它位置的压力都高,但当模腔完全填满时,塑料流动时的压力损耗就不再存在,整个模腔内的压力都变成同一静压,因而要把工模迫开的力量便会大增,引致毛边之产生.为了避免此种情况之出现,在模腔一旦填满,注射压力使必须立即调整至较低的保压压力.除了正确调校射出机之压力控制系统外,另一种辅助方式就是先把注射速度降低.这样一来,熔体前端之塑料便有时间冷却及局部固化,因而避免了毛边的产生.由于注射速度太慢会拖慢生产,最好的注射速度调校方法就是分段调校,以保证在注射过程中的平均速度不会太慢.由于注射速度太快会加大压力损坏,提高模腔内塑料的平均压力,所以注射速度的调整也必须配合所采用的锁模力.不然的话,毛边也可能产生.如果是射出机的机械结构方面有问题,则其复杂性便较大,要找问题的成因也较困难.例如模板之间的平行度有偏差,或是模板拉杆的受力分不均匀,也会引起工模力不平衡,以致塑件在锁模力较弱的位置出现彼锋.在另一方面,如果螺杆或熔胶筒的磨损较大,则熔体便可能在螺纹外径与熔胶筒之间滑行及逆流,因而出现压力切换位置点的不正确,造成局部的毛边及射胶不足情况.除了上述各种因素之外,如果工模方面出现了问题,也会产生毛边.例如工模用久了,有些位置有了磨损,使容易有毛边的现象.甚至一些小毛病,如排气孔阻塞,也会引起模腔压力升高,而压力太高便会有毛边.在一些多腔工模,如果流道设计欠缺平衡,则塑料的流动便不对称,为了避免个别模腔射胶不足,另外一些模腔便可能会毛边.4-8成品短射,缺料,浇不足充填不足(short slot)是熔融的材料未完成流遍成形空间的各角落之现象.充填不足的原因有成形条件设定不适当,模具的设计,制作不完备,成形品的肉厚太薄等所致,成形条件的对策是增高材料温度(加热缸温度),模具温度增大射出压力,射出速度及提高材料的流动性.模具方面可增大注道或流道尺寸,或者再检讨浇口位置、大小、数目等使熔融材料容易流动.为了使成形空间内的气体顺利疏散,可在适当位置设置排气孔.4-9结合线结合线(weld ling)是熔融材料道或道以上合流的部份所形成的细线,结合线发生的原因如下所示:1.成形品形状(模具制造)所致材料的流动方式.2.熔融材料的流动性不良.3.熔融材料合流处卷入空气,挥发物或离形剂等异物.结合线是流动的材料温度特别低所致,即合流部未能充分熔合所致.成形品的窗、孔部周边难免会造成材料合流,而产生结合线.但材料的流动性特别良好时,可使结合线几乎看不见,同时异高材料温度,增高模具温度,亦可使结合之程度减至最小.改变浇口的位置、数目,将发生结合线的位置移往地处,或在熔合部设置排气孔,迅速疏散此部份的空气及挥发物,或在熔合部附近设材料溢流池,将结合线移至溢流池,事后再将其切除等皆是有效的处置对策.结合线不仅有凝成形品之外观,同时也不利于成形品强度,不含玻璃纤维等填充料的非强度与其它部位相差无几.但玻璃纤维强化塑料(FRTP)的玻璃纤维在熔合不融者,此部份的强度常低很多.4-10成品表面光泽不良成形品表面失去本来的光泽,形成乳白色层模,成为模糊状态等皆可称为表面光泽不良(haze).成形品表面光泽不良,大都是由于模具表面状态所致,模具表面的研磨不良时,成形品表面当然得不到良好的光泽.但模具表面状态良好时,增高材料温度,模具温度,可改良表面光泽.使用过多的离形剂或油脂性离形剂亦是表面光泽不良的原因.同时,材料吸湿或含有挥发物及异质物混入污染亦是造成形品表面光泽不良的原因之.4-11黑纹黑纹(black streak)成形品有黑色条纹的现象,其发生的主要原因是成形材料的热分解所致,常见于热安定性不良的材料.有效防止黑条发生的对策是防止加热缸内的材料温度过高,减慢射出速度.加热缸内壁或螺杆,若有伤痕或缺口,则附着于此部份的材料会过热,引起热分解.逆流防止阀亦会因材料滞留而引起热分解,所以黏度高的材料或容易分解的材料要特别注意防止黑纹的发生.4-12流纹流痕(flow mark)是熔融材料流动的痕迹,以浇口为中心而呈现的条纹模样.流痕是最初流入成形空间内的材料冷却过快,而与其后流入的材料间形成界线所致.为了防止流痕,可增高材料温度,改善材料流动性,调整射出速度.残留于射出成形机喷嘴前端的冷材料,若直接进入成形空间内,则会造成流痕,因此在注道与流道的会合处或流道与分流道的交接处设充分的滞材部,可有效的防止流痕的发生.同时,亦可增大浇口的尺寸来防止.4-13开模时或顶出时成品破裂破裂(cracking)是成形品表面产生毛发状之裂纹,成形品会有棱角时,此部份常发生不易看出的细裂纹.裂纹是成形品的致命不良现象主要原因如下所示.1.脱模不易所致2.过度充填所致3.模具温度过低所致4.成形品构造上的缺陷所致若欲避免脱模不良所致的裂纹时,模具成形空间须设有充分的脱模斜度,检讨顶出销的大小、位置、形式等.顶出时,成形品各部分的脱模阻力要均匀.过度充填是射出成形时,施加过大的射出压力或材料计量过多,成形品的内部应力过大,脱模时造成裂纹,在此种状态下,模具配件的变形量也增大,更难脱模,助长破裂之发生,此时,直降低射出压力,防止过度充填.浇口部常易残留过大的内部应力,浇口附近易脆化,特别是直接浇口的部份,易因内部应力而破裂,例如杯状或碗状成形品,易以浇口为中心而发生放射状裂纹.燥.**表示干燥条件依材料类别而定,最好向材料供货商确认.射出成型之实作一.实习目的本实习的目的在于射出成型产品成型实作,一方面熟悉成型实作的步骤,同时了解如何调整成型参数以找出良好的成型条件并解决现场成型的问题,以改善成品质量.二.相关知识、原理及仪器*2-1射出成成型成型条件设定与调整的基本考虑当我们要成型一件物品时,必须考虑以下几点:1.模具尺寸是否与机器最大最小尺寸相吻合.2.此成品开模后所需开模尺寸是否超过机器的最大开模行程3.机器是否能够提供成品需要的总射出行程(量).4.机器是否能够提供成品所需的锁模力.5.此成品所用的原料是否需要事先烘干.6.此成品所用的原料是否可用于现有机器的螺杆.7.塑料原料的成型窗口为何.*2-2重要的成型参数之决定与调整一般来说影响射出成型质量的因素有下列几个重要的参数:●模具●料温●射出速度●射出量●保压切换点●保压压力及时间●锁压力的大小●背压各项成型参数的决定与调整及其对成型和成品可能影响分别说明如下:(1)模温:1.成型收缩率并不是树脂的固有材料之特性,而是随着成型的各种条件和形状而变,模具温度差异所引起的日常变动对于结晶性树脂的影响特别大,而模温在决定成品收缩率上有着极大的影响.基本上若我们可以先固定成型的条件,在模具设计上便可依照此规范定订模具尺寸,但若事先未考虑到,则现场模温便变得很重要了.此外,模温对于某些塑料产品的光泽也有很大的影响.2.在模温机上有一旋转式的调整钮,转动此调整钮达到所需的温度值便可.(2)料温:1.每种材料皆有其适合成型的温度区域;高温时流动性较好,但温度过高材料可能会变质,所以当决定了使用某一材料时,便要决定其成型的温度.(一般的厂商皆会提供材料的软化点及建议的成型温度范围)2.欲调整料温度仅需于功能键F06下输入所需的温度值即可(3)射出速度:1.射出速度通常是越大越好.例如尼龙、PS之类,易急速固化之塑料或肉厚较薄的物品,若其射出速度越慢,在模内越会随着塑料鼻冷却而很快的失去流动性而造成充填不足.但若对硬质如PVC之类,热安定性差的塑料,若以高速射出,则塑料会因热分解,而发生黑条等外观不良现象.2.欲调整速度值于F03下的injection speed调整所需速度值即可.(4)射出量:1.射出量=射出行程╳塑料密度=π/4 D2╳S╳d(D:螺杆直径,S:行程,d:密度)塑料的密度会因当时的温度或压力等不同而有所变化.本机器是以聚苯乙烯(比重1.05)为基准,来作为表示最大射出量(10z=28.4g).射出量应考虑成型品重量及浇道部份的重量,否则会则因成型能力不足而产生充填不足.2.欲调整射出行程有二种方法:a.F03调整metering stroke 可控制进料量的大小.b.F03调整injection stroke 可控制射出量的多少c.F03调整switch point可控制射出量的多少(5)保压切换点1.保压切换点顾名思义,是由射出充填状态切换至保压状态的时刻,越早切换其相对的射出量越少,但可能会减少因射出压力过高而造成的不良现象;同时也可能因充填压力太低而造成短射情形.2.调整切换点于F04调整switch point到所需值便可.(6)保压压力及时间1.保压压力的大小也直接影响成型品的质量,保压压力太大,则开模时成品可能会因过保压而卡在模穴内或断裂,而且也可能会产生毛边.若压力不足,可能会产生收缩等对产品外观不良现象.2.调整保压压力时间,于F05调整至所需的压力即可.(7)锁模力的大小1.锁模力是锁紧模具的最大力,通常以吨表示其单位.锁模力应大于成型品的投影面积╳锁模力,而模穴内的平均压力才不会使塑料鼻压力推开模具.若锁模力太小的话,会产生毛边.2.调整锁模力于F09clamping force调整到所需的值即可(≦140Mpa).(8)冷却时间1.冷却时间影响成型品的收缩.一般而言,冷却时间愈长,收缩也愈大,尤其对结晶性的原料差异更为明显.2.调整冷却时间于F07cooling time调整到所需的值即可.(9)塑料的干燥度1.直接影响到成品质量.若原料中含有湿气,则成型品可能会有气泡或表面会不光滑.2.调整烘料的时间及温度,可改善干燥度的问题.调整烘料机的设定即可.(不同原料有不同的温度及时间)(10)背压:所谓背压便是螺杆进料时给予螺杆的反向压力.1.背压的大小影响到原料的密度,且对射出温度有某种程度的影响.2.调整背压F06back pressure调整到所需值.(不同原料有不同的背压值)。
注塑成型技术培训资料
注塑成型技术培训资料1质缺陷如何解决注塑产品存在的品质缺陷如何解决注塑产品存在的品质缺陷如何解决注塑产品存在的品质缺陷1、注塑产品存在的品质缺陷：塑料制品的成型加工过程中，由于加工设备不一，成型性能各异，原料品种繁多，加之设备的运行状态，模具的型腔结构、物料的流变性筹多种因素错综变化的影响，使得塑料的内在及外观质量经常会出现各种各样的成型缺陷。
常见的外观缺陷有：缩水、飞边、黑点、流纹、熔接线、亮纹、缺胶、气泡、料花等2、如何解决缩水•缩水产生的原因制件在模具中冷却时，由于制件的胶厚不一致而导致塑胶收缩不均匀而引起的凹痕。
解决缩水的原理是：在制件冷却过程中，熔胶不断补充制件收缩引起的空缺。
因此在正常情况下要保证熔胶补充的通道不受阻和足够的补充压力。
3、•在注塑工艺上的解决办法：（1）注塑条件问题：①注射量不足；②提高注射压力；③增加注射时间；④增加保压压力或时间；⑤提高注射速度；⑥增加注射周期；⑦操作原因造成的注射周期反常。
4、（2）温度问题：①物料太热造成过量收缩；②物料太冷造成充料压实不足；③模温太高造成模壁处物料不能很快固化；④模温太低造成充模不足；⑤模子有局部过热点；⑥改变冷却方案5、（3）模具问题：①增大浇口；②增大分流道；③增大主流道；④增大喷嘴孔；⑤改进模子排气；⑥平衡充模速率；⑦避免充模料流中断；⑧浇口进料安排在制品厚壁部位；⑨如果有可能，减少制品壁厚差异；⑩模子造成的注射周期反常。
6、（4）设备问题：①增大注压机的塑化容量；②使注射周期正常7、（5）冷却条件问题：①部件在模内冷却过长，避免由外往里收缩，缩短模子冷却时间；②将制件在热水中冷却。
8、3、如何解决飞边•产生飞边的原因：产品溢边往往由于模子的缺陷造成，其他原因有：注射力大于锁模力、物料温度太高、排气不足、加料过量、模子上沾有异物等。
•如何判断产生飞边的原因：在一般情况下，采用短射的办法。
即在注塑压力速度较低、不用保压的情况下注塑出制件90%的样板，检查样板是否出现飞边，如果出现，则是模具没有配好或注塑机的锁模压力不足，如果没有出现，则是由于注塑条件变化而引起的飞边，比如：保压太大、注射速度太快等。
注塑成型培训教材
材料名称
优点
特征
缺点
丙烯腈-丁 二烯-苯乙 烯（ABS）
1. 力学性能和热性能均好，硬度高，表面易镀 金属。2. 耐疲劳和抗应力开裂、冲击强度高 3. 耐酸碱等化学性腐蚀。4. 价格较低 5. 加工成型、修饰容易
1.耐候性差 2.耐热性不够理想
应用分类
应用情况
一般结构零件
机器盖、罩，仪表壳、手电 钻壳、风扇叶轮，收音机、 电话和电视机等壳体，部分 电器零件、汽车零件、机械 及常规武器的零部件
注塑成型培训教材
塑胶的基本特性：
• 优点:1、容易加工性。 2、自由着色性。
• 3、轻而坚固性。 4、不吸水性。
• 5、不导电性。 6、不导热性。
• 7、耐腐蚀性。 缺点： 塑胶最大的缺点是易燃，因塑胶是由石油提炼
•
而成，必然具有燃烧性。
但可加入某些化合物而令其有难燃性，常用的有加
• 入氯气，而成为防火级别塑胶，而防火級別也有高低之
1.抗拉强度较一般尼龙高,耐疲劳,耐蠕变
2.尺寸稳定性好
3.吸水性比尼龙小
4.介电性好
5.可在120℃正常使用
6.摩擦系数小
7.弹性极好,类似弹簧作用
1.抗冲击强度高,抗蠕变性能好 2.耐热性好,脆化温度低(-130℃)能抵制日光、雨 淋和气温变化的影响 3.化学性能好,透明度高 4.介电性能好 5.尺寸稳定性好
刚性和低摩擦系数
3.成型加工工艺不易控
4.耐油和许多化学试剂和溶剂。5.耐磨性好
制
一般结构零件
耐磨传动受力 零件及减自润 滑零件
化工容器、管道、片材，泵 叶轮、法兰、接头，绳索、 打包带，纺织器材，电器零 件，汽车配件
注塑工操作技能知识培训教材
注塑工操作技能知识培训教材一、安全方面1、机器炮筒的下面一律不准放置脱模剂、防锈剂、顶针油之类的油品,否则易出油品伤人事故。
2、机器在工作的过程中一律严禁做机器内部的清洁工作(机器的曲臂部位、炮筒的部位),否则易出压伤事故。
3、机器在生产中一律严禁从机器的反面安全门取产品;在机器的正面严禁在不打开安全门而越过安全门取产品,否则易出压伤事故。
4、严禁在没有带防护品的情况下触摸机器加热部分,射嘴射料时禁将头部伸到吐料板区域内观看,否则易出烫伤事故。
5、严禁人员疲劳生产,否则易出质量、人身、设备事故。
6、严禁有人员在吊的模具下作业,否则人身伤害事故。
7、处理射嘴的溢料时必须关闭机器的电热开关;处理模具内部产品时必须关闭机器的马达开关,否则易出人身伤害事故。
8、在处理机器的顶面的盖板、曲臂上的油污、灰尘时,必须关闭机器的马达后再作业。
9、严禁在没有关闭电热开关的情况下处理射嘴溢料,否则易出人身伤害事故。
二、日常工作、生产方面1、生产工作时间须知每天加班时间不超过3小时;每24小时内累计总工时不超过11小时;每7天工作不可超过6天;每7天至少休息1天每7天平时加班,不超过4天每7天工作不可超过60小时上班的过程中要佩戴劳防用品、识别证。
(不认可跨越调班,不接受综合工时制度)2、日常生产中我们会有做环保的产品,相应的要在标签上注明“ROHS” 标记。
日常生产过程中人员需离开机器的,必须做到人离开机器须有人员替换或照看。
3、停机30钟以上(夏天10分钟以上)机台操作工需做事项如下:a与停机、量停十到十五钟前(具体视产品的重;量),将料桶下料口堵住b 待料管余料生产完(最后一模机器会因储料不到位警报,警报响后打开安全门。
)后,模具自动打开时,取出产品,将机器切换到手动状态。
C 按座退键将射座退出至射座退终点位置,按射出键将料管的余料射完。
d 按关模键将模具轻微关至到模面接触(勿起高压,曲臂不可打直;带中子的模具须由调机员做此项工作)e 将模具的水路关闭(关闭水路时严禁从机器的后面外露的水管上踩踏)f 将马达的电源关闭(电热勿关)4、生产过程中标签的使用方式:a 标签上必须填写有车间名称、产品名称、产品编号、产品数量、生产日期、生产者的班别、工号(须分穴包装的必须注明穴号)b 标签粘贴必须工整、统一的粘贴于纸箱的右上方c 一个纸箱上面只允许有一个标签(最新的标签,旧标签要去除。
注塑技术与工艺培训教材(1)
注塑技术与工艺培训教材一、注塑机简介1．注塑机以银雨公司的机型来分，有立碑和卧啤之分，机器原理相同，主要分射胶部份，锁模部分，电器控制部分及液压四大部分2．注逆机型号码以锁模力射胶量来区别比：1.50Z、3.50Z、11.0Z等或者50T、80T、168T 等。
二、注塑原理将高分子材料熔化后，以高速、高压射进模腔内，并冷却固化，形成制品。
三、注塑机安全检查1、环境方面：1.1 保持机台及四周环境清洁1.2 注塑机四周保持通畅，如有漏油及时清理1.3 熔胶筒上的杂物需清理干净2、操作之前：2.1检查手动/半自动/全自动（a）检查安全门前后安全门径开关及机械安全装置是否正常工作（b）按下紧急停机掣能否终止锁模动作？此外按压急停掣能否切断油马达电源（c）如是立啤，按下急停掣是否终止锁模，及自动打开模具2.2 当射台向前移动时，不可用手去清除从射咀漏出的熔胶，以免将手夹在射咀与模具之间2.3 清理料筒时，应把射咀调到最适当和较高的温度使射咀保持畅通，再使用较低的射胶速度与压力清除料筒的杂料2.4 避免把热敏性及腐蚀性高的塑料留在料筒内太久，比如：PVC及POM料2.5 检查油压系统在最高工作压力时，是否高过系统额定压力，一般为145kg/cm2、（压强）2.6 检查模具是否稳固地装在动模板和定模板上四、高分子材料性能塑料基本上分两大类，即热塑性材料及热固性材料，也有按结晶塑料和非结晶塑料之五、立啤机调较方法1、立式注塑机有手动和半自动操作，无全自动，在开始半自动生产前需进行手动操作来调整各处之装置，以达到正确位置，并确保机台、模具的安全性能。
2、将操作选择钮切换到手动位置。
3、调模：先将开关模位置行程档块放至最低点，再将模具置于下模板容模空间中心处，并将复位开关旋至调模位置，此时上模板以低压慢速合模，待合模停止后，将慢速行程档块提高30mm左右，而后调整料筒中心与模具进料口对准，并依模具紧固要领紧固模具。
