超声波检测是一种广泛应用于工业与民用领域的非破坏性检测方法，其优点在于能够穿透被测物件内部的材料，检测出结构缺陷、变形、裂纹等问题。UT检测在制造业、石化、航空航天、交通运输、建筑等领域得到广泛应用。那么，UT检测的原理又是什么呢？
UT检测的基本原理是由超声波的纵波(L波)、横波(T波)以及表面波(S波)共同组成。其中，L波是指超声波在测试物质内扩散时的纵向波动，即以杆状铅垂直方向传导的波。T波是指超声波在测试物质内扩散时的横向波动，与L波垂直方向传导。S波是指波沿着被测物体表面运行的波。当它遇到一个界面时，在界面处发生反射和折射，从而形成回声。
在实际检测中，我们需要利用发射探头发出超声波，并通过接收探头接收到反射波。当发射探头发送超声波时，被测物体的内部结构和材质会影响超声波的传播和反射。这些影响可以呈现出不同的回声模式，可以通过接收探头接收到这些模式，然后进行分析。
在对收到的信号进行分析时，我们可以利用声速和声阻抗的差异计算出被测物体内部区域的密度、弹性模量、速度等参数。此外，UT检测还可以检测不同类型的表面裂纹、内部缺陷和变形。通过对数据的处理和分析，我们可以识别出各种类型的问题，为进一步的维护和修复提供指导。
总体来说，UT检测的原理是利用超声波在不同介质中的传播特性及其反射、折射、干扰等现象，以检测材料内部或表面的缺陷、变形和裂纹等问题。它的优点在于非破坏性、全面性和高灵敏度。此外，UT检测还可以提供连续性监测和测量，对改善工业生产效率和提高产品质量具有重要的作用。
综上所述，UT检测是一种非常通用的检测法，其检测原理是基于超声波在不同介质之间的传播特性。尽管UT检测需要针对不同物料进行参数调整，但是当我们熟悉了UT检测的基本原理之后，通过分析数据，我们可以有效地监测到潜在的问题。这使得UT检测成为了工业生产和维护领域中不可或缺的检测工具之一。
无损检测中的UT RT MT PT ET 都是什么意思
1 / 4 无损检测中的UT RT MT PT ET 都是什么意思？学习的时候这些有什么不同吗？
超声检测 Ultrasonic Testing（缩写 UT)；
射线检测 Radiographic Testing(缩写 RT)；
磁粉检测 Magnetic particle Testing（缩写 MT）;
渗透检测 Penetrant Testing (缩写 PT）；
涡流检测 Eddy Current Testing （缩写 ET）;
射线照相法（RT)
是指用X射线或g射线穿透试件，以胶片作为记录信息的器材的无损检测方法,该方法是最基本的，应用最广泛的一种非破坏性检验方法. 1、射线照相检验法的原理：射线能穿透肉眼无法穿透的物质使胶片感光，当X射线或r射线照射胶片时，与普通光线一样，能使胶片乳剂层中的卤化银产生潜影,由于不同密度的物质对射线的吸收系数不同，照射到胶片各处的射线能量也就会产生差异,便可根据暗室处理后的底片各处黑度差来判别缺陷。 2、射线照相法的特点:射线照相法的优点和局限性总结如下： a。可以获得缺陷的直观图像，定性准确,对长度、宽度尺寸的定量也比较准确； b.检测结果有直接记录，可长期保存； c. 对体积型缺陷（气孔、夹渣、夹钨、烧穿、咬边、焊瘤、凹坑等)检出率很高,对面积型缺陷（未焊透、未熔合、裂纹等)，如果照相角度不适当，容易漏检； d.适宜检验厚度较薄的工件而不宜较厚的工件，因为检验厚工件需要高能量的射线设备，而且随着厚度的增加,其检验灵敏度也会下降;
e。适宜检验对接焊缝，不适宜检验角焊缝以及板材、棒材、锻件等； f.对缺陷在工件中厚度方向的位置、尺寸(高度）的确定比较困难； g.检测成本高、速度慢； h.具有辐射生物效应， 无损检测超声波探伤仪
能够杀伤生物细胞，损害生物组织，危及生物器官的正常功能。 总的来说，RT的特性是——定性更准确，有可供长期保存的直观图像，总体成本相对较高，而且射线对人体有害，检验速度会较慢。 无损检测X光机 用于工业部门的工业检测X光机通常为工业无损检测X光机(无损耗检测），此类便携式X光机可 以检测各类工业元器件、电子元件、电路内部.例如插座插头橡胶内部线路连接，二极管内部焊接等的检测.BJI—XZ、BJI—UC等工业检测X光机是可连接电脑进行图像处理的X光机，此类工业检测便携式X光机为工厂家电维修领域提供了出色的解决方案.
ut超声波锻件检测标准大全
标题：UT超声波锻件检测标准大全
一、引言
超声波检测技术作为一种非破坏性检测方法，在锻件行业中得到广泛应用。本文将介绍UT超声波锻件检测的标准要求，以帮助相关从业人员更好地进行检测工作。
二、UT超声波锻件检测标准的基本原理
1. 超声波检测原理：简要介绍超声波在锻件检测中的基本原理和传播特性。
2. 检测设备：介绍UT超声波检测所需的设备和仪器，包括超声波探头、脉冲发生器、接收器等。
三、UT超声波锻件检测标准的技术要求
1. 锻件准备：包括清洗、表面处理等操作，确保检测的准确性和可靠性。
2. 探头选择：根据锻件的材质、形状和尺寸等特点，选择合适的超声波探头。
3. 检测参数设置：确定合适的超声波检测参数，包括频率、幅度、增益等。
4. 检测范围和位置：明确需要检测的区域和位置，包括表面、内部等。
5. 检测方法：介绍UT超声波锻件检测的常用方法，如直接法、反射法、透射法等。
6. 缺陷评定标准：制定合理的缺陷评定标准，根据缺陷类型和大小进行判定。
四、UT超声波锻件检测标准的操作规程
1. 检测前准备：包括设备校验、探头检查、标定等操作。
2. 检测步骤：按照预定的检测方法和参数，进行锻件的超声波检测。
3. 数据处理与分析：对检测到的数据进行处理和分析，判断是否存在缺陷。
4. 缺陷评定与报告：根据缺陷评定标准，对检测结果进行评定，并生成检测报告。
五、UT超声波锻件检测标准的质量控制要求
1. 设备校验和维护：定期对设备进行校验和维护，确保其正常工作。
2. 检测人员培训：对从业人员进行培训，使其熟悉检测方法和操作规程。
3. 质量管理：建立完善的质量管理体系，包括记录、追溯和审查等。
六、UT超声波锻件检测标准的应用案例
1. 锻件表面缺陷检测：以常见的表面缺陷为例，介绍如何应用UT超声波检测方法进行检测。
2. 锻件内部缺陷检测：以裂纹、夹杂等内部缺陷为例，介绍如何应用UT超声波检测方法进行检测。

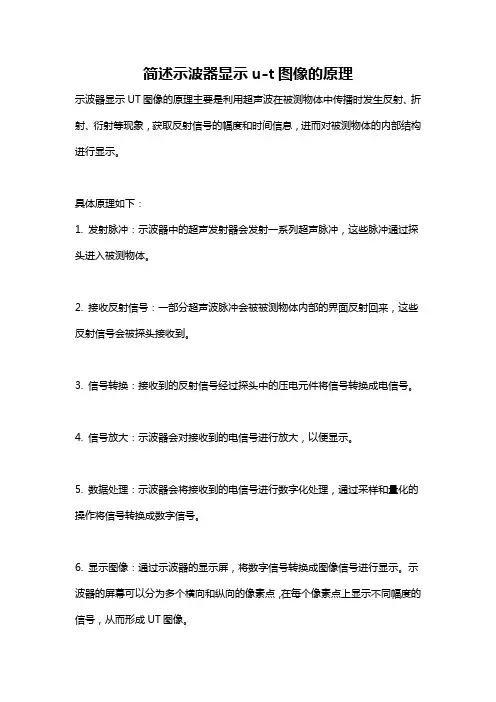

简述示波器显示u-t图像的原理
简述示波器显示u-t图像的原理
示波器显示UT图像的原理主要是利用超声波在被测物体中传播时发生反射、折射、衍射等现象，获取反射信号的幅度和时间信息，进而对被测物体的内部结构进行显示。
具体原理如下：
1. 发射脉冲：示波器中的超声发射器会发射一系列超声脉冲，这些脉冲通过探头进入被测物体。
2. 接收反射信号：一部分超声波脉冲会被被测物体内部的界面反射回来，这些反射信号会被探头接收到。
3. 信号转换：接收到的反射信号经过探头中的压电元件将信号转换成电信号。
4. 信号放大：示波器会对接收到的电信号进行放大，以便显示。
5. 数据处理：示波器会将接收到的电信号进行数字化处理，通过采样和量化的操作将信号转换成数字信号。
6. 显示图像：通过示波器的显示屏，将数字信号转换成图像信号进行显示。示波器的屏幕可以分为多个横向和纵向的像素点，在每个像素点上显示不同幅度的信号，从而形成UT图像。
总结起来，示波器显示UT图像的原理就是通过发射超声波脉冲，接收被测物体反射的信号，并经过信号转换、数据处理和图像显示等步骤，最终将图像信号显示在示波器屏幕上，以反映被测物体的内部结构。
无损检测中的UT RT MT PT ET 都是什么意思 2
无损检测中的UT RT MT PT ET 都是什么意思？学习的时候这些有什么分歧吗？ 之青柳念文创作
超声检测 Ultrasonic Testing（缩写 UT）；
射线检测 Radiographic Testing（缩写 RT）；
磁粉检测 Magnetic particle Testing（缩写 MT）；
渗透检测 Penetrant Testing （缩写 PT）；
涡流检测 Eddy Current Testing （缩写 ET）；
射线照相法（RT）
是指用X射线或g射线穿透试件，以胶片作为记录信息的器材的无损检测方法，该方法是最基本的，应用最广泛的一种非破坏性检验方法. 1、射线照相检验法的原理：射线能穿透肉眼无法穿透的物质使胶片感光，当X射线或r射线照射胶片时，与普通光线一样，能使胶片乳剂层中的卤化银发生潜影，由于分歧密度的物质对射线的吸收系数分歧，照射到胶片各处的射线能量也就会发生差别，即可根据暗室处理后的底片各处黑度差来辨别缺陷.
2、射线照相法的特点：射线照相法的优点和局限性总结如下： a.可以获得缺陷的直观图像，定性准确，对长度、宽度尺寸的定量也比较准确； b.检测成果有直接记录，可长期保管； c. 对体积型缺陷（气孔、夹渣、夹钨、烧穿、咬边、焊瘤、凹坑等）检出率很高，对面积型缺陷（未焊透、未熔合、裂纹等），如果照相角度不适当，容易漏检； d.适宜检验厚度较薄的工件而不宜较厚的工件，因为检验厚工件需要高能量的射线设备，而且随着厚度的增加，其检验活络度也会下降； e.适宜检验对接焊缝，不适宜检验角焊缝以及板材、棒材、锻件等； f.对缺陷在工件中厚度方向的位置、尺寸（高度）的确定比较坚苦； g.检测成本高、速度慢；
h.具有辐射生物效应， 无损检测超声波探伤仪
可以杀伤生物细胞，损害生物组织，危及生物器官的正常功能. 总的来讲，RT的特性是——定性更准确，有可供长期保管的直观图像，总体成底细对较高，而且射线对人体有害，检验速度会较慢. 无损检测X光机 用于工业部分的工业检测X光机通常为工业无损检测X光机（无损耗检测），此类便携式X光机可 以检测各类工业元器件、电子元件、电路外部.例如插座插头橡胶外部线路毗连，二极管外部焊接等的检测.BJI-XZ、BJI-UC等工业检测X光机是可毗连电脑停止图像处理的X光机，此类工业检测便携式X光机为工厂家电维修范畴提供了出色的处理方案.
超声波检测讲义
超声波检测讲义（UT）
超声波探伤是利用超声波在物质中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。与射线探伤相比，超声波探伤具有灵敏度高、探测速度快、成本低、操作方便、探测厚度大、对人体和环境无害，特别对裂纹、未熔合等危险性缺陷探伤灵敏度高等优点。但也存在缺陷评定不直观、定性定量与操作者的水平和经验有关、存档困难等缺点。在探伤中，常与射线探伤配合使用，提高探伤结果的可靠性。超声波检测主要用于探测试件的内部缺陷。
1、超声波：频率大于20KHZ的声波。它是一种机械波。探伤中常用的超声波频率为0.5~10MHz，其中2~2.5MHz被推荐为焊缝探伤的公称频率。
机械振动：物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。振幅A、周期T、频率f。 。
波动： 振动的传播过程称为波动。C=λ*f
2、波的类型：（1）纵波L：振动方向与传播方向一致。气、液、固体均可传播纵波。
（2）横波S：振动方向与传播方向垂直的波。只能在固体介质中传播。
（3）表面波R：沿介质表面传播的波。只能在固体表面传播。
（4）板波：在板厚与波长相当的薄板中传播的波。只能在固体介质中传播。
3、超声波的传播速度（固体介质中）
（1） E：弹性横量，ρ：密度，σ：泊松比，不同介质E、ρ不一样，
波速也不一样。
（2）在同一介质中，纵波、横波和表面波的声速各不相同 CL＞CS＞CR
钢：CL=5900m/s， CS=3230m/s，CR=3007m/s
4、波的迭加、干涉、衍射
⑴ 波的迭加原理
当几列波在同一介质中传播时，如果在空间某处相遇，则相遇处质点的振动是各列波引起振动的合成，在任意时刻该质点的位移是各列波引起位移的矢量和。几列波相遇后仍保持自己原有的频率、波长、振动方向等特性并按原来的传播方向继续前进，好象在各自的途中没有遇到其它波一样，这就是波的迭加原理，又称波的独立性原理。
磁场ut安全标准
- 1 - 磁场ut安全标准
随着科技的不断发展，磁场UT技术已经成为了非常重要的无损检测方法之一。磁场UT技术不仅可以检测金属材料内部的缺陷，还可以检测非金属材料的缺陷。但是，由于磁场UT技术的特殊性质，其安全性问题也随之而来。本文将从磁场UT技术的基本原理、安全问题及其防范措施等方面来介绍磁场UT安全标准。
一、磁场UT技术的基本原理
磁场UT技术是一种利用磁场和超声波相结合的无损检测方法。磁场UT技术主要是利用电磁感应原理，通过在被检测物体表面施加一定的磁场，使被检测物体内部产生感应电流，然后通过探头向被检测物体内部发射超声波，利用超声波在物体内部的反射和折射来检测缺陷的位置和大小。
二、磁场UT技术的安全问题
1. 磁场UT技术会产生强磁场
由于磁场UT技术需要在被检测物体表面施加一定的磁场，因此会产生强磁场。这种强磁场对人体有一定的危害，可能会对心脏、神经等造成损伤。
2. 磁场UT技术会产生高温
在磁场UT技术中，磁场会产生热量，因此在一些情况下可能会产生高温。这种高温可能会对人体造成烫伤等危害。
3. 磁场UT技术会产生电磁辐射
磁场UT技术中产生的强磁场和感应电流会产生电磁辐射，这种 - 2 - 辐射对人体有一定的危害，可能会对人体造成电离辐射的影响。
三、磁场UT技术的防范措施
1. 在使用磁场UT技术时，必须保证人员的安全
在使用磁场UT技术时，必须保证人员的安全。首先，必须进行必要的安全培训，使操作人员了解磁场UT技术的安全问题及其防范措施。其次，在操作时必须佩戴必要的安全装备，如安全帽、安全鞋、防护服等。最后，在使用磁场UT技术时，必须保证操作人员与磁场UT设备之间的安全距离，以避免产生强磁场对人体的危害。
2. 在使用磁场UT技术时，必须注意防止磁场UT设备产生高温
RT、UT、MT、PT无损探伤焊缝检测
RＴ、UT、MＴ、PＴ这四项就是国家质检总局举办特种设备无损检测人员考核得四项内容，该名词得使用就是根据使用得检测方法不同采用国际上行业通行标准简写,依次含义为：射线无损检测、超声波无损检测、磁粉无损检测、渗透无损检测；主要使用对压力容器金属材料得无损检测。 无损检测人员得级别分为：Ⅰ级（初级）、Ⅱx级(中级）、Ⅲ级（高级）. 从事特种设备无损检测工作得人员应当按本规则进行考核，取得国家质量监督检验检疫总局（以下称国家质检总局)统一颁发得证件，方可从事相应方法得特种设备无损检测工作. 无损检测人员报考申请分为取证考核（初试)申请与换证考核（复试）申请。 初试申请得人员应当同时满足以下条件： (一)年龄在1８周岁以上，６0周岁以下,身体健康; (二)双眼矫正视力与颜色分辨能力满足所申请无损检测工作得要求；
(三）报考Ⅰ级应当具有初中（含)以上学历;报考Ⅱ级应当具有高中（含）以上学历，持无损检测专业大专(含)以上或理工科本科(含）以上学历可直接报考Ⅱ级。 无损检测初试、复试考核合格人员，将获得《特种设备检验检测人员证》，证件由国家质检总局统一制发。证件有效期4年，实行全国统一编号。如附件中图例。 特种设备无损检测持证人员不得同时在2个以上单位中执业，且只能从事与其证书所注明得方法与级别相适应得无损检测工作，其中: Ⅰ级人员可在Ⅱ、Ⅲ级人员指导下进行无损检测操作，记录检测数据，整理检测资料。 Ⅱ级人员可编制一般得无损检测程序，按照无损检测工艺规程或在Ⅲ级人员指导下编写工艺卡,并按无损检测工艺独立进行检测操作,评定检测结果,签发检测报告。
Ⅲ级人员可根据标准编制无损检测工艺，审核或签发检测报告，协调Ⅱ级人员对检测结论得技术争议。
过去用切开、剖开、打磨等方法检测,叫做有损探伤，对工件有破坏，不能再用。现在用无损方法检测,不影响工件使用。
检测没有所谓先后，它就是随着加工工序进行得。没有理由飞机制造完成后做探伤,那不经检测就可以告诉您不合格！就就是说，每个过程都要有检测.
ut热电压
UT热电压
1. 什么是UT热电压？
UT热电压，全称为超声热电偶电压测试技术（Ultrasonic Thermo-electric
voltage），是一种用于测量材料内部温度分布的无损检测技术。通过对材料表面施加超声波激励，可以观察到材料内部的热电势分布，从而得到对材料内部温度分布的信息。UT热电压技术主要应用于材料的热处理、焊接、材料故障诊断等领域。
2. UT热电压原理与机制
UT热电压的原理基于热电效应和超声波传播理论。当材料表面受到周期性的超声波激励时，超声波在材料中传播时会引起材料内部的微小变形和温度变化。而材料的热电性质使得温度变化产生电势差。通过在材料表面放置热电偶电极对这一电势差进行测量，就可以得到与材料内部温度分布相关的UT热电压信号。
3. UT热电压的测量装置与方法
3.1 UT热电压测量装置
UT热电压的测量装置主要由超声发射器、接收器、放大器、数据采集系统等组成。超声发射器负责向材料表面施加超声波激励，接收器则接收材料表面的热电势信号。放大器将接收到的信号放大后，传输给数据采集系统进行信号处理和分析。
3.2 UT热电压的测量方法
UT热电压的测量方法可以分为单点测量和全场测量两种。单点测量即在固定位置上对材料进行单点温度测量，可以得到该位置的温度分布信息。全场测量则是在材料表面选取多个测点进行温度测量，并通过数据处理得到整个材料内部的温度分布图。 4. UT热电压的应用领域
4.1 材料热处理
在材料热处理过程中，材料内部温度分布的均匀性对最终材料的性能有着重要影响。UT热电压可以实时监测材料内部的温度分布，帮助调节热处理参数，确保材料的均匀性和质量。
4.2 焊接质量控制
焊接过程中，焊缝的温度分布是焊接质量的重要指标。UT热电压可以实时监测焊缝内部温度分布的均匀性，帮助调节焊接参数，提高焊缝质量和强度。
4.3 材料故障诊断
材料在使用过程中可能会出现裂纹、子表面缺陷等故障。这些故障往往会导致温度分布的不均匀性。通过UT热电压的检测，可以及时发现和定位材料故障，提供修复和替换方案。
RT、UT、MT、PT无损探伤焊缝检测 2
RT、UT、MT、PT无损探伤焊缝检测
过去用切开、剖开、打磨等方法检测，叫做有损探伤，对工件有破坏，不能再用。现在用无损方法检测，不影响工件使用。
检测没有所谓先后，它是随着加工工序进行的。没有理由飞机制造完成后做探伤，那不经检测就可以告诉你不合格！就是说，每个过程都要有检测。
注意：检测不多是逐个举行，那样成本太高，也不现实（工夫请求、费用请求、人力请求、检测设备数量、作业空间都有限制）。大规模生产时，零部件是采取抽检方式举行的，有专用的是科学方法。不过，枢纽件、重要件要逐个检查，例如“神七”全部部件。
一般检测的金属工件分为：铸造锻压件、机加工件、钣金件、焊接件等。这四种方法（严格讲是五种，还有声发射ET）中最常用的是UT和PT，原因是比较方便，但只适合局部检查。
全面检测最理想的设备当然是RT，但费用较高，现在已经可以在计较机屏幕上可视举行（过去只能拍摄胶片），检测结果可制成录像文件。
对于大型的铸件、锻压件只能用RT，UT超不动！ 超声检测Ultrasonic Testing（缩写UT）；
graphic Testing（缩写RT）；
ic particle Testing（缩写MT）；
渗透检测XXX（缩写PT）；
涡流检测Eddy Current Testing（缩写ET）；
射线照相法（RT）
是指用X射线或g射线穿透试件，以胶片作为记录信息的器材的无损检测方法，该方法是最基本的，应用最广泛的一种非破坏性检修方法。1、射线拍照检修法的原理：射线能穿透肉眼无法穿透的物质使胶片感光，当X射线或r射线照射胶片时，与普通光线一样，能使胶片乳剂层中的卤化银产生潜影，因为不同密度的物质对射线的吸收系数不同，照射到胶片各处的射线能量也就会产生差别，便可根据暗室处理后的底片各处黑度差来鉴别缺点。2、射线拍照法的特点：射线拍照法的优点和局限性总结如下：a.可以获得缺点的直观图像，定性准确，对长度、宽度尺寸的定量也比较准确；b.检测结果有间接记录，可长期储存；c.对体积型缺点（气孔、夹渣、夹钨、烧穿、咬边、焊瘤、凹坑等）检出率很高，对面积型缺点（未焊透、未熔合、裂纹等），如果拍照角度不适当，容易漏检；d.相宜检修厚度较薄的工件而不宜较厚的工件，因为检修厚工件需求高能量的射线设备，而且随着厚度的增长，其检修灵敏度也会下降；e.相宜检修对接焊缝，不相宜检修角焊缝以及板材、棒材、锻件等；f.对缺点在工件中厚度方向的位置、尺寸（高度）的肯定比较艰巨；g.检测成本高、速度慢；h.具有辐射生物效应，无损检测超声波探伤仪
UT探伤
超声波检查仪用法
1.检查原理：
在一个工件中存在一个缺陷，由于这个缺陷的存在，造成了缺陷和材料之间形成了一个不同介质之间的交界面，交界面之间的声阻抗不同，当发射的超声波遇到这个界面之后，就会发生反射,反射回来的能量又被探头接受到，在显示屏幕中横坐标的一定的位置就会显示出来一个反射波的波形，横坐标的这个位置就是缺陷在被检测材料中的深度。这个反射波的高度和形状因不同的缺陷而不同，反映了缺陷的性质。
注：a 扫描位置A； b 扫描位置B；
c从扫描位置A开始的一个扫描；
e从扫描位置B开始的一个扫描； t为壁厚。
贯穿壁厚方向的尺寸d=t-（s1-s2）此处s1,s2为声波束路径的
长度。
e
2.直探头的校准
2.1.探头
——设置（调节晶片频率、等效直径与探头规格相符。）
——工件（调节工件厚度与材料厚度相等。）
——校准（1调节声程-1为工件厚度，则此时声程-2自动变为工件厚度的2倍；
2校准类型选择V＆T0 V—材料声速；T0—探头零点。） ——接上探头，涂上耦合剂。
2.2.基本
——范围（探测范围设为工件厚度的2倍，保证界面出现两次回波。）
2.3.探头
——校准（连续按两次右侧校准，设置A门起始。）
——A门起始（1调节闸门至框住第一次回波的上方；
2连按两次右侧校准，则声程-1自动调节到80%，闸门自动框住声程-2；
3选择右侧校准声程-2，在按右侧校准确定，此时闸门-2自动调节到80%。）
2.4.校准结束
3.检查结果对比
无
缺
陷
时
显
示
效
果
有
缺
陷
时
显
示
效
