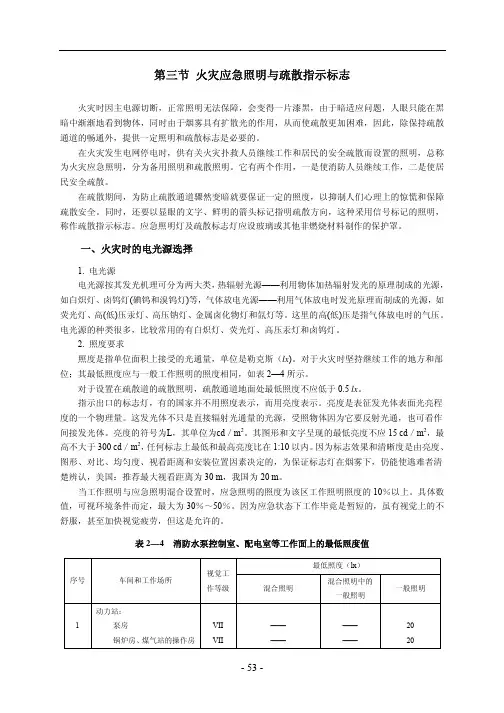

火灾应急照明与疏散指示标志

- 54 -
《电气防火及火灾监控》电子教材
积超过 1500 m2的展览厅、营业厅，建筑面积超过 200 m2的演播室，建筑面积超过 300 m2的地下室等人员密集的场所；
（4）公共建筑内的和居住建筑内走道长度超过 20 m 的内走道。（5）建筑面积超过 300 m2的地下、半地下建筑或地下室、半地下室中的公共活动房间。
3
一般控制室
主控制室
VII VII
Ⅳ乙 II 乙
—— ——
—— ——
——
20
——
30
——
75
——
150
表 2—5 不同场所火灾应急照明的供电时间与照度要求
名称火灾疏散标志照明
供电时间
照度
不小于 20 min 最低不应低于 0.5 lx
暂时继续工作的备用照明
不小于 1 h 不少于正常照度的 50%
继续工作的备用照明
《电气防火及火灾监控》电子教材
第三节火灾应急照明与疏散指示标志
火灾时因主电源切断，正常照明无法保障，会变得一片漆黑，由于暗适应问题，人眼只能在黑暗中渐渐地看到物体，同时由于烟雾具有扩散光的作用，从而使疏散更加困难，因此，除保持疏散通道的畅通外，提供一定照明和疏散标志是必要的。
在火灾发生电网停电时，供有关火灾扑救人员继续工作和居民的安全疏散而设置的照明，总称为火灾应急照明，分为备用照明和疏散照明。它有两个作用，一是使消防人员继续工作，二是使居民安全疏散。
应急照明的电源可以是柴油发电机组、蓄电池或电力网三种类型中任意两种组合，以满足双电源、双回路供电的要求。应急照明在正常电源断电后，其电源转换时间应满足：疏散照明≤15s；备用照明≤15 s（金融商业交易所≤1.5 s）；安全照明≤0.5 s。

消防应急照明和疏散指示标志设置常见问题分析

消防应急照明和疏散指示标志设置常见问题分析杨维民【摘要】The Functions of fire emergency lightening and evacuation signs are ensure enough light and a clear evaluation direction.It is crucial to direct the people to safety in a fire fighting process.For this reason,the fixation of emergency lightening and evacuations is to be scientific.This paper discusses some problems regarding this respect.%消防应急照明与疏散指示标志的作用是保证火灾时仍需坚持工作场所的工作照度和安全通道的疏散照度,正确引导火灾场所的人员安全疏散到安全地带,是保障消防作业和安全疏散必不可少的重要设施。

消防应急照明和疏散指示标志的设置应既符合消防要求又要行之有效,但在实际工作中经常出现设置上的疏漏和错误,下面就一些常见的问题进行列举分析。

【期刊名称】《武警学院学报》【年(卷),期】2012(028)012【总页数】2页(P67-68)【关键词】应急照明;安全疏散;疏散方向;安全出口【作者】杨维民【作者单位】运城市消防支队,山西运城044000【正文语种】中文【中图分类】TU998.12一、消防应急照明设置常见问题分析(一)建筑内消防应急照明灯具的照度不够《建筑设计防火规范》(第11.3.2条)、《高层民用建筑设计防火规范》(第9.2.2条)、《人民防空工程设计防火规范》(第8.2.1条)、《汽车库、修车库、停车场设计防火规范》(第9.0.5条)等对各场所设置消防应急照明灯具的照度做出明确规定，其中《建筑设计防火规范》的要求较为详细。
