农田水利渠道流量设计
农田水利学—渠道灌溉系统
第四章渠道灌溉系统§1灌排渠系规划布置灌溉系统是指从水源取水并输送分配到田间的灌溉工程。
按输水方式的不同可分渠道灌溉系统和管道灌溉系统两大类。
本章介绍渠道灌溉系统。
管道灌溉系统将在第五章中介绍。
一、灌排渠系的组成及布置原则（一）灌排渠系的组成1、灌溉系统：（1）渠首工程（2）灌溉渠道：干、支、斗、农渠等固定渠道（3）渠系建筑物（4）田间渠系工程：毛渠（临时渠道）、灌水沟哇等2、排水系统（1）田间排水工程：毛沟、腰沟、墙沟等（2）排水沟：干、支、斗、农沟（3）排水建筑物：排水闸、涵、站等（4）排水容泄区：大江、大湖、大海等（二）灌排渠系的布置的原则（1）满足作物灌排要求。
1）渠道应布置有高处，排水沟应布置在低处。
2）渠道和排水沟的长度和间距应当适宜，保证灌得上排得出。
（2）灌溉渠道必须与排水沟统一规划布置在规划布置渠道时，必须同时考虑到排水沟的位置，在平原地区、圩区，渠道一般要服从排水沟布置（因为在平原地区，排水问题更为突出）。
（3）安全可靠如渠道要避免深挖高填，山丘区渠系上方必须修撇洪沟（截洪沟）。
（4）经济合理渠道要尽量短直，以减少土方量；要尽量减少压占耕地；排水沟要尽量利用天然河道。
（5）便于管理便于用水管理和工程管理，布置时要考虑行政区划；也要考虑机耕方便；建筑物尽量联合修建，形成枢纽，以便于管理。
（6）综合利用如渠道落差较大可布置水电站，较大的渠道或排水沟要考虑通航，水产养殖等。
二、丘陵山区灌排渠系的规划布置山丘区的水利特点是：排水比较通畅，但干旱问题比较突出。
在山丘区虽然可以修建水库塘坝蓄水灌溉，但是由于其蓄水能力有限，因此干旱问题是山丘区的主要水利问题。
因此山丘区灌排渠系的布置，以灌渠道布置为重点。
山丘灌溉渠道布置的关键是布置干渠。
（一）干渠的两种布置形式(1)干渠沿等高线布置(2)干渠垂直于等高线布置(二)支、斗、农渠布置支渠垂直于干渠，其间距由地形条件决定。
斗渠间距一般为：400〜800m农渠间距一般为：100〜200m两种布置形式：(1)灌排相邻适用于单一坡向地形(2)灌排相间适用于平坦，或有微起伏能渠道建筑物规划布置渠系建筑物指与渠道或排水沟配套的水闸、涵洞、桥梁、渡槽、倒虹吸、跌水、陡坡等建筑物。
农田水利11：灌溉渠道流量推算
经验系数法估算
(1)渠道水利用系数Ƞc
c
Qn Qg
(2)渠系水利用系数Ƞs Ƞs= Ƞ干 +Ƞ支 +Ƞ斗 +Ƞ农
(3)田间水利用系数Ƞf (4)灌溉水利用系数Ƞ0
f
ቤተ መጻሕፍቲ ባይዱ
m n A农 W 农净
0
mn A Wg
Ql (1)Qg
三、渠道工作制度 • 续灌－－干支 • 轮灌－－斗农
灌溉渠道流量推算
• 一、灌溉渠道流量概述
1、设计流量Q设－－渠道纵横断面和渠系建筑物尺寸设计 依据 Q设＝q设＊A控
2、最小流量Qmin－－校核最小水位衔接要求 Qmin＝qmin＊A控
3、加大流量Qj－－考虑渠道安全 Qj＝J＊Q设
二、渠道水量损失
渠道水量损失Ql
Qg=Qn+Ql 渠道水损失的原因：渗漏、蒸发、跑滴
二、防渗措施简介
1、土料防渗 2、砌石防渗 3、砖砌防渗 4、混凝土防渗 5、沥青防渗 6、塑料薄膜防渗
4、宽深比α
h b
三要求： （1）工程量最小
02( 1m2m)
（2）断面稳定 （3）有利通航
5、不冲不淤流速
（1）不冲流速Vcs （2）不淤流速Vcd
梯形渠道横断面结构
1、挖方渠道断面结构
2、填方渠道断面结构
h b
3、半挖半填渠道断面
d
m2
a
x b
m1
渠道防渗
• 一、作用： • 1、节水 • 2、防治冲刷和坍塌；增加稳定 • 3、提高输水能力； • 4、减少深层渗漏，控制盐碱化； • 5、防治杂草孳生和淤积；减少维修费用； • 6、提高灌溉效率。

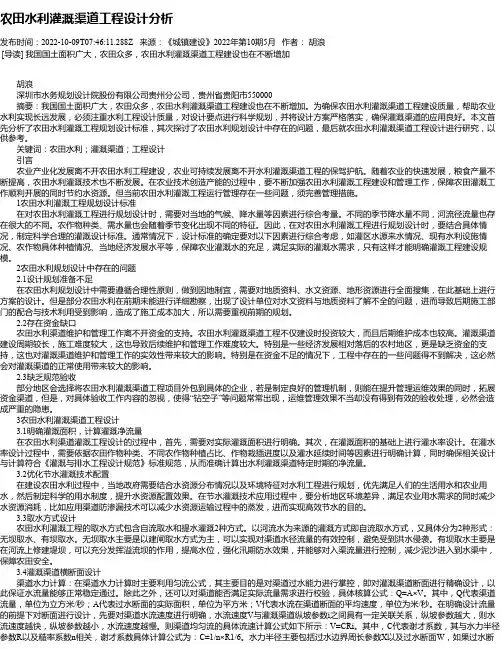

农田水利灌溉渠道工程设计分析_1
农田水利灌溉渠道工程设计分析发布时间：2022-10-09T07:46:11.288Z 来源：《城镇建设》2022年第10期5月作者：胡浪[导读] 我国国土面积广大，农田众多，农田水利灌溉渠道工程建设也在不断增加胡浪深圳市水务规划设计院股份有限公司贵州分公司，贵州省贵阳市550000摘要：我国国土面积广大，农田众多，农田水利灌溉渠道工程建设也在不断增加。
为确保农田水利灌溉渠道工程建设质量，帮助农业水利实现长远发展，必须注重水利工程设计质量，对设计要点进行科学规划，并将设计方案严格落实，确保灌溉渠道的应用良好。
本文首先分析了农田水利灌溉工程规划设计标准，其次探讨了农田水利规划设计中存在的问题，最后就农田水利灌溉渠道工程设计进行研究，以供参考。
关键词：农田水利；灌溉渠道；工程设计引言农业产业化发展离不开农田水利工程建设，农业可持续发展离不开水利灌溉渠道工程的保驾护航。
随着农业的快速发展，粮食产量不断提高，农田水利灌溉技术也不断发展。
在农业技术创造产能的过程中，要不断加强农田水利灌溉工程建设和管理工作，保障农田灌溉工作顺利开展的同时节约水资源。
但当前农田水利灌溉工程运行管理存在一些问题，须完善管理措施。
1农田水利灌溉工程规划设计标准在对农田水利灌溉工程进行规划设计时，需要对当地的气候、降水量等因素进行综合考量。
不同的季节降水量不同，河流径流量也存在很大的不同。
农作物种类、需水量也会随着季节变化出现不同的特征。
因此，在对农田水利灌溉工程进行规划设计时，要结合具体情况，制定科学合理的灌溉设计标准。
通常情况下，设计标准的确定要对以下因素进行综合考虑，如灌区水源来水情况、现有水利设施情况、农作物具体种植情况、当地经济发展水平等，保障农业灌溉水的充足，满足实际的灌溉水需求，只有这样才能明确灌溉工程建设规模。
2农田水利规划设计中存在的问题2.1设计规划准备不足在农田水利规划设计中需要遵循合理性原则，做到因地制宜，需要对地质资料、水文资源、地形资源进行全面搜集，在此基础上进行方案的设计。

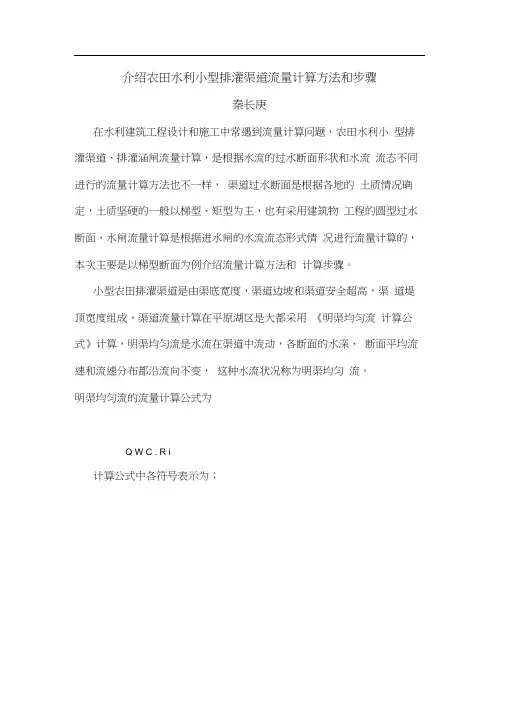

渠道流量设计计算方法及步骤
