电感式压力传感器设计
变隙电感式压力传感器结构图
接头 图5.20 微压传感器
壳体
插头 通孔
图5.21 CPC型差压计
1、测量振动和加速度 差动变压器式加速度传感器:由悬臂梁和差动变压器构成。测量时，将 悬臂梁底座及差动变压器的线圈骨架固定，而将衔铁的A端与被测振动 体相连， 此时传感器作为加速度测量中的惯性元件，它的位移与被测加 速度成正比，使加速度测量转变为位移的测量。当被测体带动衔铁以 Δx(t)振动时，导致差动变压器的输出电压也按相同规律变化。
线圈2 衔铁
P
～
被测压力之间成比例关系， 所以只要用检测仪表测量出

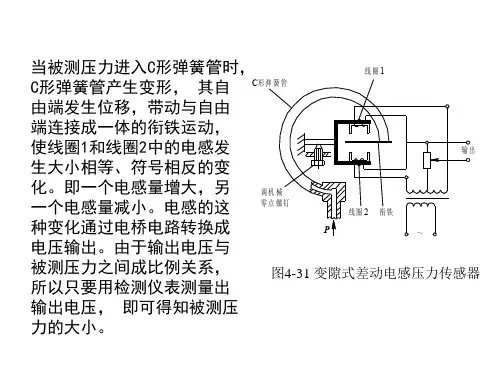

图4-31 变隙式差动电感压力传感器
输出电压， 即可得知被测压
力的大小。
二、 差动变压器式传感器的应用
可直接用于位移测量，也可以测量与位移有关的任何 机械量，如振动、加速度、应变、比重、张力和厚度等。
线路板
差动变压器 衔铁
底座 膜盒
当被测压力进入C形弹簧管时，
线圈 1
C形弹簧管产生变形， 其自 C形弹 簧管
由端发生位移，带动与自由
端连接成一体的衔铁运动，
使线圈1和线圈2中的电感发
输出
生大小相等、符号相反的变
化。即一个电感量增大，另 调机 械 一个电感量减小。电感的这 零点 螺钉 种变化通过电桥电路转换成 电压输出。由于输出电压与
体置于交变磁场中，或在磁场中做切割磁力线运动时，导 体内将产生涡旋状的感应电流，此即电涡流效应。激磁线 圈通交变电流，周围形成交变磁场，导体内产生涡流，电 涡流磁场反抗原磁场，引起线圈等效阻抗发生变化，即可 建立阻抗与变量的单值关系，测量阻抗值，即可求得该被 测量。
工作时，将传感器安装在机器上，在机器振动时， 线圈与磁铁相对运动、切割磁力线，产生感应电压， 该信号正比于被测物体的振动速度值，对该信号进行 积分放大处理即可得到位移信号。
电感式压力传感器
电感式压力传感器引言电感式压力传感器是一种常用的压力测量设备，广泛应用于工业控制、医疗设备、汽车制造等领域。
本文将介绍电感式压力传感器的工作原理、结构特点以及应用领域等方面内容。
一、工作原理电感式压力传感器利用力传感器的电感变化来测量压力。
当传感器受到外界的压力作用时，弹性元件会发生形变，进而改变电感器的电感值。
因此，通过测量电感值的变化，可以得到与压力相关的电信号。
二、结构特点1. 弹性元件：电感式压力传感器的核心部件是弹性元件，它承受外界压力产生的形变。
常见的弹性元件包括金属薄膜、弹簧等，在不同的应用场景下选择不同的材料和结构。
2. 电感线圈：电感线圈是电感式压力传感器的另一个重要组成部分。
它与弹性元件相连接，并根据弹性元件的形变改变电感值。
通常，电感线圈采用绕制在磁芯上的线圈结构，通过电感线圈的变化，可以间接测量压力。
3. 信号处理电路：电感式压力传感器还包含信号处理电路，用于处理电感线圈输出的电信号。
信号处理电路可以将电感线圈的电信号转换为标准的电压或电流信号，以便用于后续的信号处理和控制。
三、应用领域1. 工业控制：电感式压力传感器广泛应用于工业控制领域，用于测量和控制各种流体的压力。
例如，在液压系统中，电感式压力传感器可以测量和监控液压系统中的压力，并根据实际情况进行自动调节。
2. 汽车制造：电感式压力传感器在汽车制造中发挥着重要作用。
它被用于测量发动机的油压、刹车系统的制动压力等，以保证汽车的正常运行和驾驶安全。
3. 医疗设备：在医疗设备中，电感式压力传感器常被用于测量生物组织的压力。
例如，在血液透析机中，电感式压力传感器能够准确测量透析器内的压力，以保证透析过程的安全和有效性。
4. 其他领域：电感式压力传感器还在航空航天、石油化工等领域得到了广泛应用。
在航空航天领域，电感式压力传感器被用于测量飞机燃料系统、液压系统等的压力；而在石油化工领域，电感式压力传感器能够测量管道内的压力，以保证生产过程的安全性和稳定性。
传感器与检测技术电感式传感器
07电感式压力变送器——电感式传感器的测试项目描述•YSG系列电感压力变送器由机械指示压力表和电子放大器组成，它即通过指针直接指示压力值，便于现场检查于调校，同时还将被测介质的压力值转换成4～20mA的标准直流信号，便于较长距离传送。
具有直观、稳定性好、温漂小等优点，可用于各种工作生产过程和测量系统中压力或负压的测量及信号传送，实现生产过程的自动检测与控制。
电感式传感器是利用线圈自感和互感的变化实现非电量电测的一种装置。
优点：①结构简单、可靠，测量力小衔铁为0.5～200×10-5N时，磁吸力为(1~10)×10-5N。
②分辨力高机械位移：0.1μm，甚至更小；角位移：0.1角秒。
输出信号强，电压灵敏度可达数百mV/mm 。
③重复性好，线性度优良在几十μm到数百mm的位移范围内，输出特性的线性度较好，且比较稳定。
不足：存在交流零位信号，不宜于高频动态测量。
知识准备•一、自感式传感器•自感式传感器（也叫变磁阻式电感传感器）是利用自感量随气隙变化而改变的原理制成的，可直接用来测量位移量。
它主要由线圈、铁芯、衔铁等部分组成。
自感式传感器主要有闭磁路变隙式和开磁路螺线管式，它们又都可以分为单线圈式与差动式两种结构形式。
2022/1/235电感量计算公式 ：请分析电感量L 与气隙厚度δ及气隙的有效截面积A 之间的关系，并讨论有关线性度的问题。
N ：线圈匝数；A ：气隙的有效截面积；μ 0 ：真空磁导率；δ ：气隙厚度。
6•先看一个实验：–将一只220V交流接触器线圈与交流毫安表串联后，接到机床用控制变压器的36V交流电压源上，如下页图所示。
开始毫安表的示值约为几十毫安。
–用手慢慢将接触器的活动铁心（称为衔铁）往下按，我们会发现毫安表的读数逐渐减小。
当衔铁与固定铁心之间的气隙等于零时，毫安表的读数只剩下十几毫安。
7自感传感器的基本工作原理演示F 36V交流毫安表8自感传感器的基本工作原理演示☞ 气隙变小，电感变大，电流变小F•（一）基本自感式传感器• 1.工作原理•基本变间隙自感式传感器由线圈、铁芯和衔铁组成，结构如图3.1所示。

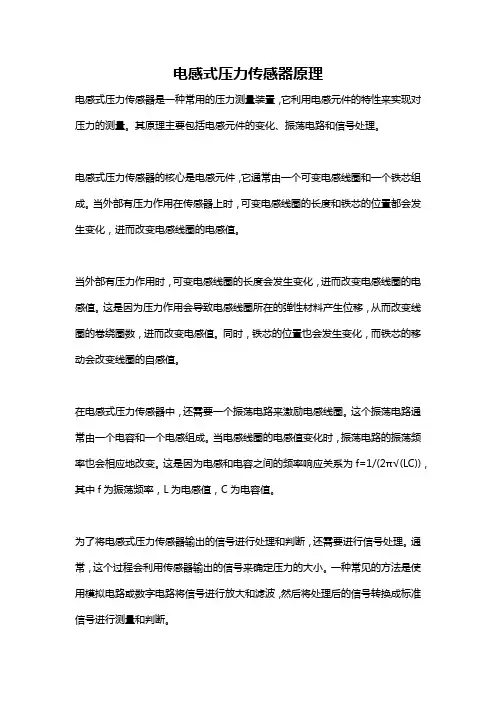

电感式压力传感器原理
电感式压力传感器原理电感式压力传感器是一种常用的压力测量装置，它利用电感元件的特性来实现对压力的测量。
其原理主要包括电感元件的变化、振荡电路和信号处理。
电感式压力传感器的核心是电感元件，它通常由一个可变电感线圈和一个铁芯组成。
当外部有压力作用在传感器上时，可变电感线圈的长度和铁芯的位置都会发生变化，进而改变电感线圈的电感值。
当外部有压力作用时，可变电感线圈的长度会发生变化，进而改变电感线圈的电感值。
这是因为压力作用会导致电感线圈所在的弹性材料产生位移，从而改变线圈的卷绕圈数，进而改变电感值。
同时，铁芯的位置也会发生变化，而铁芯的移动会改变线圈的自感值。
在电感式压力传感器中，还需要一个振荡电路来激励电感线圈。
这个振荡电路通常由一个电容和一个电感组成。
当电感线圈的电感值变化时，振荡电路的振荡频率也会相应地改变。
这是因为电感和电容之间的频率响应关系为f=1/(2π√(LC))，其中f为振荡频率，L为电感值，C为电容值。
为了将电感式压力传感器输出的信号进行处理和判断，还需要进行信号处理。
通常，这个过程会利用传感器输出的信号来确定压力的大小。
一种常见的方法是使用模拟电路或数字电路将信号进行放大和滤波，然后将处理后的信号转换成标准信号进行测量和判断。
值得注意的是，电感式压力传感器的主要特点是线性度高、灵敏度高和稳定性好。
这是因为电感线圈的线性度高，任何压力变化都可以产生相应的电感变化；同时，电感式压力传感器的灵敏度高，可以实现对微小压力变化的测量；稳定性好，可以在各种环境条件下保持稳定的测量结果。
最后，电感式压力传感器的应用非常广泛，例如汽车制造、工业自动化、水利工程等领域。
在汽车制造中，电感式压力传感器可以用于测量发动机气缸的压力；在工业自动化中，电感式压力传感器可以用于测量气体或液体的压力等。
总之，电感式压力传感器的原理是通过利用电感元件的变化来实现对压力的测量，具有很高的精度和稳定性。
传感器设计方案
传感器设计方案传感器设计是指根据具体需求对传感器进行设计和制作的过程。
传感器是一种能够将环境中的物理量或化学量转换为电信号或其他可观测的形式的装置。
传感器设计方案包括传感器的选择、结构设计、电路设计以及系统集成等步骤。
首先，需要根据具体的应用需求来选择合适的传感器。
根据不同的物理量或化学量，可以选择光学传感器、压力传感器、温度传感器、气体传感器等。
在选择传感器时，需要考虑传感器的灵敏度、响应时间、可靠性等指标，并与应用场景进行匹配。
其次，根据传感器的物理特性进行结构设计。
传感器的结构设计可以直接影响传感器的灵敏度和响应速度。
例如，对于压力传感器，可以采用微机电系统（MEMS）技术，将压力转换为微小的位移，并通过电容变化或电感变化进行检测。
对于光学传感器，可以采用光纤传输或反射原理进行信号检测。
接下来，需要进行传感器电路的设计。
传感器电路是将传感器的输出信号放大、滤波和处理的关键部分。
电路设计需要根据传感器的输出信号特性来选择合适的放大器、滤波器、采样器等电路元件。
同时，还需要考虑电源、接口电路等方面的设计，以确保传感器系统的稳定性和可靠性。
最后，需要进行系统集成和测试。
传感器设计完成后，还需要将传感器与其他硬件或软件进行集成，搭建完整的系统。
系统集成包括传感器与数据采集系统的连接、信号处理算法的实现以及系统性能的测试。
通过对系统的测试和优化，可以进一步提高传感器的灵敏度和稳定性，以满足实际应用需求。
传感器设计方案的实施需要综合考虑多个因素，包括传感器的物理特性、应用需求、成本和实施难度等。
通过合理的选择和设计，可以实现高性能、高稳定性的传感器系统，为相关应用领域提供精确的监测和控制能力。
04电感式传感器
三、电感式传感器的应用
2.力和压力测量
图2-41是差动变压器式力传感器。当力作用于传感器时，弹 性元件产生变形，从而导致衔铁相对线圈移动。线圈电感的 变化通过测最电路转换为输出电压，其大小反映了受力的大 小。
三、电感式传感器的应用
2.力和压力测量
差动变压器与膜片、膜盒和弹簧管等相结合，可以组成压力 传感器。图2-42是微压力传感器结构示意图。在无压力作用 时，膜盒在初始状态，与膜盒连接的衔铁位于差动变压器线 圈的中心。当压力输入膜盒后，膜盒的自由端产生位移并带 动衔铁移动，差动变压器产生一正比于压力的输出电压
二、差动变压器式传感器
1.工作原理
零点残余电动势的存在，使得传感器的输出特性在零点附近 不灵敏，给测量带来误差，此值的大小是衡量差动变压器性 能好坏的重要指标
二、差动变压器式传感器
1.工作原理
为了减小零点残余电动势可采取以下方法： ①尽可能保证传感器几何尺寸、线圈电气参数和磁路的对称。 磁性材料要经过处理，消除内部的残余应力，使其性能均匀 稳定。 ②选用合适的测量电路，如采用相敏整流电路，既可判别衔 铁移动方向又可改善输出特性，减小零点残余电动势。
它的主要缺点是响应较慢，不宜于快速动态测量，而且传 感器的分辨率与测量范围有关，测量范嗣大．分辨率低：反之 则高。
第三节、电感式传感器
电感式传感器种类很多，一般分为自感式和互感式两大类。 人们习惯上讲电感式传感器通常指自感式传感器，而互感式传 感器由于是利用变压器原理，又往往做成差动式，故常称为差 动变压器式传感器。因为电涡流也是一种电磁感应现象，所以 也将电涡流传感器列入本节。
三、电感式传感器的应用
3.振动和加速度的测量
图2-43为测量振动与加速度的电感传感器结构图，衔铁受振 动和加速度的作用，使弹簧受力变形，与弹簧连接的衔铁的 位移大小反映了振动的幅度和频率以及加速度的大小电压
压力传感器设计范文
压力传感器设计范文一、工作原理常见的压力传感器工作原理有电阻式、电容式和压力敏感半导体等。
电阻式传感器通过控制电阻的变化来测量压力，电容式传感器则通过控制电容的变化来实现测量，而压力敏感半导体传感器则是利用半导体材料在受到压力时电阻发生变化这一特性来进行压力测量。
二、测量范围和精确度在设计压力传感器时，首先需要确定需要测量的压力范围。
不同应用场景下，压力范围的要求可能不同，需要根据具体情况选择合适的传感器。
同时，传感器的精确度也是一个重要的考量因素。
传感器的精确度越高，测量结果越可靠，但相应的成本也会增加。
三、可靠性和稳定性传感器的可靠性和稳定性是设计中必须考虑的因素。
传感器在实际应用中可能受到较大的外界干扰，如温度变化、振动和湿度等。
因此，传感器应具备较好的抗干扰能力，并具备长期稳定性，确保测量结果准确可靠。
四、环境适应性不同的应用环境对传感器的要求也会有所不同。
例如，工业领域中常会遇到高温或腐蚀性环境，此时需要选用耐高温或耐腐蚀的材料来保证传感器的稳定性和寿命。
而在一些特殊应用中，如水下测量、高海拔环境等，传感器还需要具备相应的防水和防尘性能。
五、输出信号和接口根据不同的应用需求，压力传感器可以选择合适的输出信号和接口。
常见的输出信号有电压信号、电流信号和数字信号等，而接口可以选择模拟输出或数字输出。
六、可定制性和成本有些应用场景可能需要定制特殊的压力传感器。
因此，压力传感器的设计应具备一定的可定制性，以满足各种不同需求。
同时，成本也是设计中需要考虑的一个因素，需要在满足要求的前提下尽量控制成本，提高传感器的竞争力。
在压力传感器的设计过程中，需要对以上因素进行综合权衡和考虑。
通过合理的设计和选择，可以满足不同应用场景下对压力测量的需求，提高系统的可靠性和稳定性。
传感器课程设计-- 压力传感器
摘要压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。
压力传感器的原理是将压力信号转变为某种电信号，如应变式，通过弹性元件变形而导致电阻变化；压电式，利用压电效应等。
工业生产控制过程中，压力是一个很重要的参数。
例如，利用测量大气压力来间接测量海拔高度；在工业生产中通过压力参数来判断反应的过程；在气象预测中，测量压力来判断阴雨天气。
因此，压力计的设计拥有广阔的市场前景。
这种压力传感器能比较精确和快速测量，尤能测量动态压力，实现多点巡回检测、信号转换、远距离传输、与计算机相连接、适时处理等，因而得到迅速发展和广泛应用。
本课题就是在这样的背景下设计一个简单的数字压力计，使得测量得到的压力能够数码管显示。
关键字：压力、电信号目录一、设计目的------------------------- 1二、设计任务与要求--------------------- 12.1设计任务------------------------- 12.2设计要求------------------------- 1三、设计步骤及原理分析 ----------------- 13.1设计方法------------------------- 1 3.2设计步骤------------------------- 23.3设计原理分析--------------------- 10四、课程设计小结与体会 ---------------- 11五、参考文献------------------------- 12一、设计目的1. 培养综合运用所学职业基础知识、职业专业知识和职业技能提高解决实际问题的能力从而达到巩固、深化所学的知识与技能；2. 培养建立正确的科学思想培养学生认真负责、实事求是的科学态度和严谨求实作风二、设计任务及要求2.1设计任务1.系统地掌握控制器的开发设计过程相关的电子技术和传感器技术等进行设计任务和功能的描述；2.进行系统设计方案的论证和总体设计；3.从全局考虑完成硬件和软件资源分配和规划分别进行系统的硬件设计和软件设计；4.进行硬件调试软件调试和软硬件的联调2.2设计要求本设计是通过以单片机为主的压力测量系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械工程测试技术基础
题目：电感式压力传感器设计
班级 13机械自动化1班
学号
姓名
指导教师李红星
成绩
目录
一、概述 (2)
1.1、相关背景和应用简介 (2)
二、设计内容 (3)
1.主要参数 (3)
2.选用的元件和工作原理 (3)
3.测量方法 (5)
4.外观设计 (6)
课程设计小结 (7)
参考文献 (7)
一、概述
1.相关背景和应用简介
压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，而我们通常使用的压力传感器主要是利用压电效应制造而成的，这样的传感器也称为压电传感器。
电感式传感器是利用电磁感应把被测的物理量如位移，压力，流量，振动等转换成线圈的自感系数和互感系数的变化，再由电路转换为电压或电流的变化量输出，实现非电量到电量的转换。
本次课程设计的电感式压力传感器为自感型，是由于磁性材料和磁导率不同，当压力作用于膜片时，气隙大小发生改变，气隙的改变影响线圈电感的变化，处理电路可以把这个电感的变化转化成相应的信号输出，从而达到测量压力的目的。
电感式压力传感器的优点在于灵敏度高、测量范围大；缺点就是不能应用于高频动态环境。
本次课程设计由于所学知识的欠缺，只说明电感式压力传感器的主要参数、选用的原件和工作原理、测量方法和外观设计。
二、设计内容
1.主要参数
量程:0~100KG.
综合精度：0.5%（线性、滞后、重复性）.
灵敏度：1.0---1.5mV/V.
工作环境温度：—10O C~50O C.
适用对象：电子称，平台秤。
外壳材质：合金钢。
特殊要求：不得用于高频动态环境。
2.选用的元件和工作原理
选用的元件：线圈，铁心，衔铁，连接导线，合金钢外壳。
工作原理：
1-线圈2-铁心3-衔铁
（a）可变磁阻结构
（b）特性曲线
可变磁阻式电感传感器结构原理图如上图所示。
它由铁圈、铁心和衔铁组成，在铁心与铁心之间有空隙δ。
由电工学得知，线圈
自感量L 为：M
R N L 2
= 式中 N ------线圈匝数；
R m ------磁路总磁数。
如果空气气隙δ较小，而且不考虑磁路的铁损时，则总磁阻
00μδ2μA A l R m +=
式中 l -----铁心导磁长度；
μ----铁心磁导率
A ----铁心磁导截面积
δ-----气隙长度
μ0----空气磁导率，μ0=4πx10-7H/m;
A 0------空气气隙导磁截面积（m 2）。
因为铁心磁阻与空气气隙的磁阻相对很小，计算时可以忽略，故 002A R m μδ
≈ 代入M R N L 2
= 则 δ
μ2002A N L = 上式表面，自感L 与气隙δ成反比，而与气隙导磁截面积A 0成正比。
当固定A 0，变化δ时，L 与δ呈非线性关系（见图b ），此时传感器的灵敏度20022δ
μA N S =。
灵敏度S与气隙长度的平方成反比，δ愈小，灵敏度愈高。
由于S不是常数，故会出现非线性误差。
为了减少这一误差，通常规定在较小间隙变化范围内工作。
设间隙变化范围为（δ0，δ0 +Δδ）。
一般实际应用中，取Δδ/δ0≤0.1。
这种传感器适用于较小位移的检测，一般约为0.001~1mm。
电感式传感器由三大部分组成：振荡器、开关电路及放大输出电路。
它的工作原理是由于磁性材料和磁导率不同，当压力作用于衔铁时，气隙大小发生改变，气隙的改变影响线圈电感的变化，放大电路处理后可以把这个电感的变化转化成相应的信号输出，从而达到测量压力的目的。
3.测量方法
电感传感器由线圈（1）、铁芯（2）和衔铁（3）三部分组成。
铁芯
和衔铁由导磁材料如硅钢片
或坡莫合金制成，在铁芯和
衔铁之间有气隙，气隙厚度
为δ，传感器的运动部分与衔
铁相连。
当衔铁移动时，气
隙厚度δ发生改变，引起磁
路中磁阻变化，从而导致电
感线圈的电感值变化，因此
只要能测出这种电感量的变
化，就能确定衔铁位移量的
大小和方向。
当测量压力时，将衔铁和合金钢连在一起，由于合金钢在受到外力F时，会产生微小的弯曲变形，我们使合金钢的弯曲变形范围控制在0.001~1mm内（即控制合金钢形变范围在电感传感器的位移范围内），根据外力与合金钢弯曲形变之间的关系，我们得出外力与衔铁位移之间的关系式，从而得出一一对应的关系曲线，这样每一个外力都对应着线圈的电压，达到电感式传感器测压力的目的。
4.外观设计
课程设计小结
本次的电感式压力传感器设计是在学习了一学期的《机械工程测试技术基础》的总结，在设计过程中不仅培养了独立思考、动手操作的能力，在各种其它能力上也都有了提高。
更重要的是，在设计中，我们学会了很多学习的方法。
在本次设计中，明显感觉到仅仅依靠课本的知识是远远不够的，需要自己去查询相关资料，试着自己去总结，这些经历对现阶段来说非常宝贵，真的是受益匪浅。
要面对社会的挑战，只有不断的学习、实践，再学习、再实践，这对于我们的将来也有很大的帮助。
以后，不管有多苦，我想我们都能变苦为乐，找寻有趣的事情，发现其中珍贵的事情。
就像中国提倡的艰苦奋斗一样，我们都可以在实验结束之后变的更加成熟，会面对需要面对的事情。
最后，还要感谢老师在辅导过程中给予的大力支持和帮助。
参考文献
[1] 熊诗波黄长艺.机械工程测试技术基础.北京：机械工业出版社，2006.5。
[2]谢志萍.传感器与检测技术[M].北京：高等教育出版社，2002:80-90.。
