钢结构制作质量控制
钢结构施工质量控制措施
钢结构施工质量控制措施一、引言钢结构施工质量控制措施是确保钢结构施工过程中质量可控、可靠的重要环节。
本文将详细介绍钢结构施工质量控制的具体措施。
二、材料质量控制1. 材料采购：严格按照设计要求和规范选用合格的钢材供应商，确保材料的质量和性能符合要求。
2. 材料检验：对进场的钢材进行抽样检测，包括外观检查、尺寸检测、化学成份分析、力学性能测试等，确保材料的合格率达到要求。
三、焊接质量控制1. 焊工资质：选用经过培训并具有相关焊工资质证书的焊工进行焊接作业，确保焊工具备相应的技术能力。
2. 焊接工艺评定：根据设计要求，进行焊接工艺评定，确定合适的焊接参数和焊接材料。
3. 焊缝检测：对焊接接头进行无损检测，包括超声波检测、射线检测等，确保焊缝的质量符合要求。
四、安装质量控制1. 安装前准备：在进行钢结构安装前，进行场地勘察和基础验收，确保施工条件符合要求。
2. 安装顺序：按照设计要求和施工图纸的顺序进行安装，确保安装的准确性和稳定性。
3. 安装监控：设置安装监测点，对安装过程中的变形、位移等进行实时监测，及时发现和解决问题。
4. 紧固件控制：对紧固件进行检查，确保紧固件的质量和使用性能符合要求。
五、防腐质量控制1. 表面处理：对钢结构表面进行除锈和防腐处理，确保钢结构表面光洁、无锈蚀和污染。
2. 防腐涂层：选用符合要求的防腐涂料，按照涂装工艺进行施工，确保涂层的附着力和耐久性。
3. 防腐检测：对防腐涂层进行质量检测，包括涂层厚度检测、附着力测试等，确保防腐涂层的质量符合要求。
六、质量验收措施1. 施工记录：对施工过程进行详细记录，包括施工工艺、焊接参数、安装过程等，便于后期质量验收和追溯。
2. 质量检测：对钢结构进行质量检测，包括尺寸检测、力学性能测试等，确保钢结构的质量符合要求。
3. 质量验收：根据相关规范和标准，进行钢结构质量验收，确保钢结构的安全可靠性和施工质量。
七、总结钢结构施工质量控制措施是确保钢结构施工质量的重要保障。

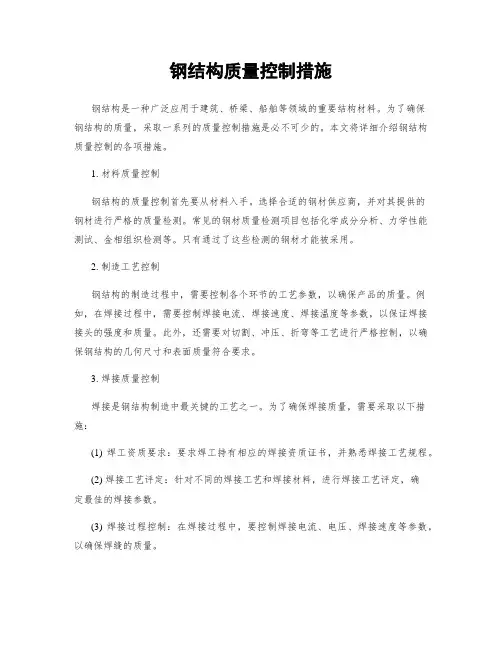

钢结构质量控制措施
钢结构质量控制措施钢结构是一种广泛应用于建筑、桥梁、船舶等领域的重要结构材料。
为了确保钢结构的质量，采取一系列的质量控制措施是必不可少的。
本文将详细介绍钢结构质量控制的各项措施。
1. 材料质量控制钢结构的质量控制首先要从材料入手。
选择合适的钢材供应商，并对其提供的钢材进行严格的质量检测。
常见的钢材质量检测项目包括化学成分分析、力学性能测试、金相组织检测等。
只有通过了这些检测的钢材才能被采用。
2. 制造工艺控制钢结构的制造过程中，需要控制各个环节的工艺参数，以确保产品的质量。
例如，在焊接过程中，需要控制焊接电流、焊接速度、焊接温度等参数，以保证焊接接头的强度和质量。
此外，还需要对切割、冲压、折弯等工艺进行严格控制，以确保钢结构的几何尺寸和表面质量符合要求。
3. 焊接质量控制焊接是钢结构制造中最关键的工艺之一。
为了确保焊接质量，需要采取以下措施：(1) 焊工资质要求：要求焊工持有相应的焊接资质证书，并熟悉焊接工艺规程。
(2) 焊接工艺评定：针对不同的焊接工艺和焊接材料，进行焊接工艺评定，确定最佳的焊接参数。
(3) 焊接过程控制：在焊接过程中，要控制焊接电流、电压、焊接速度等参数，以确保焊缝的质量。
(4) 焊接检测：对焊缝进行非破坏性检测，例如超声波检测、射线检测等，以发现潜在的焊接缺陷。
4. 表面处理控制钢结构的表面处理对于保护钢材不受腐蚀和提高外观质量非常重要。
常见的表面处理方法包括喷涂防腐漆、热浸镀锌、喷砂除锈等。
在进行表面处理时，需要控制涂层的厚度、附着力、均匀性等指标，以确保表面处理的质量。
5. 尺寸和几何控制钢结构的尺寸和几何形状对于其功能和安装具有重要影响。
因此，在制造过程中需要控制钢结构的尺寸和几何形状，以确保其符合设计要求。
常见的尺寸和几何控制措施包括测量、校正、调整等。
6. 质量检测和检验钢结构制造完成后，需要进行质量检测和检验，以确保其质量符合相关标准和规范。
常见的质量检测和检验项目包括外观检查、尺寸检测、力学性能测试、焊缝检测等。

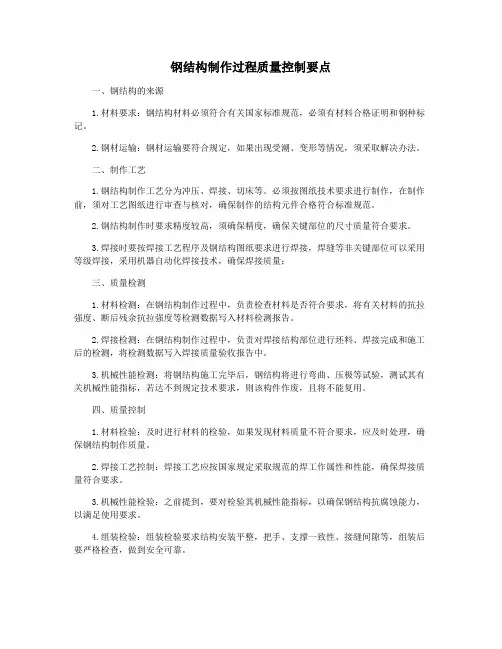

钢结构制作过程质量控制要点
钢结构制作过程质量控制要点
一、钢结构的来源
1.材料要求：钢结构材料必须符合有关国家标准规范，必须有材料合格证明和钢种标记。
2.钢材运输：钢材运输要符合规定，如果出现受潮、变形等情况，须采取解决办法。
二、制作工艺
1.钢结构制作工艺分为冲压、焊接、切床等。
必须按图纸技术要求进行制作，在制作前，须对工艺图纸进行审查与核对，确保制作的结构元件合格符合标准规范。
2.钢结构制作时要求精度较高，须确保精度，确保关键部位的尺寸质量符合要求。
3.焊接时要按焊接工艺程序及钢结构图纸要求进行焊接，焊缝等非关键部位可以采用等级焊接，采用机器自动化焊接技术，确保焊接质量；
三、质量检测
1.材料检测：在钢结构制作过程中，负责检查材料是否符合要求，将有关材料的抗拉强度、断后残余抗拉强度等检测数据写入材料检测报告。
2.焊接检测：在钢结构制作过程中，负责对焊接结构部位进行坯料、焊接完成和施工后的检测，将检测数据写入焊接质量验收报告中。
3.机械性能检测：将钢结构施工完毕后，钢结构将进行弯曲、压极等试验，测试其有关机械性能指标，若达不到规定技术要求，则该构件作废，且将不能复用。
四、质量控制
1.材料检验：及时进行材料的检验，如果发现材料质量不符合要求，应及时处理，确保钢结构制作质量。
2.焊接工艺控制：焊接工艺应按国家规定采取规范的焊工作属性和性能，确保焊接质量符合要求。
3.机械性能检验：之前提到，要对检验其机械性能指标，以确保钢结构抗腐蚀能力，以满足使用要求。
4.组装检验：组装检验要求结构安装平整，把手、支撑一致性、接缝间隙等，组装后要严格检查，做到安全可靠。
钢结构施工质量控制措施
钢结构施工质量控制措施引言：钢结构施工质量控制是确保钢结构工程质量的关键环节。
在钢结构施工过程中，通过采取一系列的质量控制措施，可以有效地提高施工质量，保证工程的安全性和可靠性。
本文将从五个方面详细阐述钢结构施工质量控制的措施。
正文：1. 材料质量控制1.1 原材料检验：对于使用的钢材和焊接材料，应进行严格的原材料检验，确保其符合相关标准和规范要求。
1.2 材料存放：钢材和焊接材料应妥善存放，避免与湿气、酸碱等有害物质接触，防止腐蚀和变形。
2. 施工工艺控制2.1 钢结构制作：在钢结构制作过程中，应按照设计要求进行加工和焊接，确保焊缝的质量和连接的坚固性。
2.2 安装顺序控制：钢结构的安装应按照合理的顺序进行，确保各个部件的相互配合和整体的稳定性。
2.3 检测与验收：在施工过程中，应定期进行检测和验收，包括焊缝检测、尺寸检查等，确保施工质量符合要求。
3. 施工现场管理控制3.1 施工人员培训：施工人员应具备相关的技术知识和操作技能，通过培训提高他们的工作水平和质量意识。
3.2 施工现场安全：在施工现场应建立完善的安全管理制度，确保施工过程中的安全性，防止事故的发生。
3.3 施工记录和资料管理：施工过程中应做好记录和资料管理，包括施工日志、质量检测报告等，以备后期查阅和分析。
4. 质量监督控制4.1 第三方监督：可以礼聘独立的第三方机构对施工质量进行监督和检测，确保施工质量符合相关标准和规范。
4.2 内部质量检查：施工单位应建立内部质量检查制度，定期对施工质量进行自查和评估，及时发现和纠正问题。
4.3 质量问题处理：对于发现的质量问题，应及时采取措施进行处理，确保问题不会对整体工程质量造成影响。
5. 施工质量追踪控制5.1 施工质量检测：在施工过程中，应定期进行施工质量检测，包括焊缝质量、尺寸偏差等，及时发现问题并进行处理。
5.2 施工质量评估：可以通过施工质量评估对施工质量进行综合评价，及时调整施工措施和工艺，提高施工质量。
钢结构加工质量控制
钢结构加工质量控制一、引言随着我国经济的快速发展，钢结构在建筑、桥梁、船舶等领域的应用越来越广泛。
钢结构具有重量轻、强度高、抗震性好、施工速度快等优点，因此受到了广大用户的青睐。
然而，在钢结构加工过程中，质量控制是保证钢结构产品质量的关键环节。
本文将从钢结构加工的质量要求、质量控制内容、质量控制方法等方面进行详细阐述，以期为钢结构加工企业及相关从业人员提供参考。
二、钢结构加工质量要求1. 材料要求（1）钢材：应选用符合国家标准的优质钢材，具有相应的质量证明书。
钢材表面应干净、无锈蚀、油污等缺陷。
（2）焊接材料：应根据钢材的化学成分、力学性能及焊接方法选择合适的焊接材料。
（3）高强度螺栓：应选用符合国家标准的高强度螺栓，具有相应的质量证明书。
2. 加工尺寸要求（1）构件尺寸：应符合设计图纸和规范要求，尺寸误差应在允许范围内。
（2）焊接缝尺寸：焊接缝应符合设计要求和规范规定，焊缝高度、宽度、长度等尺寸应满足要求。
（3）高强度螺栓孔径：应符合设计要求，孔径误差应在允许范围内。
3. 结构性能要求（1）强度：钢结构构件应具有足够的强度，满足设计要求。
（2）刚度：钢结构构件应具有足够的刚度，防止在施工和使用过程中产生过大变形。
（3）稳定性：钢结构构件应具有足够的稳定性，防止在施工和使用过程中发生失稳现象。
三、钢结构加工质量控制内容1. 材料质量控制（1）材料采购：根据设计要求和规范，选择具有相应资质的供应商，采购合格的钢材、焊接材料和高强度螺栓。
（2）材料验收：对采购的材料进行验收，检查材料质量证明书、标识等，确保材料符合要求。
（3）材料储存：合理存放材料，防止材料受潮、锈蚀等影响质量。
2. 加工过程质量控制（1）下料：根据设计图纸和规范要求，对钢材进行下料，确保尺寸准确。
（2）焊接：选择合适的焊接方法、焊接材料，确保焊接质量。
（3）高强度螺栓连接：按照设计要求和规范，进行高强度螺栓连接，确保连接质量。
（4）构件矫正：对加工过程中产生的变形进行矫正，确保构件尺寸符合要求。
钢结构制作过程质量控制要点
钢结构制作过程质量控制要点1.材料选用方面材料是钢结构制作的基础，要保证材料的质量才能有一个坚实牢固的结构。
制作过程中，首先是对原材料进行选用，要选择合适质量的板材、型材、管材等。
2.结构设计方面钢结构的设计是基于力学原理进行的，要对负荷和受力位移进行充分的估算和考虑。
如果设计不合理，就会在制作过程中出现问题。
所以在制作过程中要仔细落实设计文件，标记清晰，确保施工按照设计规范进行。
3.加工方面加工就是将材料按照设计要求进行切割、钻孔、焊接、折弯，并最终加工成构件的过程。
在制作过程中，加工是极其关键的部分，因为一旦加工错误，就会对后续构件的安装及其施工造成严重后果。
4.组装方式方面组装是将已经加工好的构件按照设计图纸进行连接成整体的过程。
在这个过程中，需要注意的是组装方法和钢构件的连接状态。
需要确保钢构件的连接处不得出现漏洞、裂纹、缺陷等情况。
5.焊接方面钢结构制作过程中焊接技术是比较关键的一部分，进行好的焊接可以确保钢结构的稳定性和结构的耐久性。
焊接质量上要注意采用正确的焊接方法、使用材料、温度与时间等方面，具有一定的焊接证书或相关的法定资质。
6.质量验收方面全面的质量验收是钢结构制作过程中的核心环节。
对每一步工作都要严格落实验收规范及操作规程，确保钢结构的质量通过审核，并保证其达到相关精度、经强度和完好性标准。
7.记录、存档方面制作过程中应建立相应的记录和档案，包括质量验收记录、工艺及工作记录等，及时反馈制作过程的信息，规范钢结构制作过程并能够在下一次制作工程中使用。
具有系统的档案记录和管理，可以更好地控制工程质量，保证工程质量的持续稳定性。
总体而言，钢结构制作过程中的质量控制要点包括了材料选用、结构设计、加工、组装、焊接、质量验收、记录、存档等方面。
通过合理的规范和标准化管理，才能真正做到钢结构制作过程质量的有效控制。
钢结构制作过程质量控制要点
钢结构制作过程质量控制要点钢结构制作是建筑工程中的重要组成部分，它的质量直接关系到工程的安全和稳定性。
在钢结构制作过程中，质量控制是至关重要的，只有通过严格的质量控制，才能确保钢结构的质量达到标准。
钢结构制作过程质量控制的要点主要包括材料质量控制、加工工艺控制、施工过程控制和检测验收控制等方面。
下面我们就来逐一详细介绍这些要点。
1. 材料质量控制钢结构制作的第一步是材料的采购，材料的质量直接关系到整个钢结构的质量。
在材料质量控制方面，主要包括以下几个方面：（1）材料的选择：在采购钢材时，要选择正规的钢材供应商，确保供应商具有相关的证书和资质，并严格按照标准采购。
（2）材料的检验：对采购的钢材进行严格的原材料检验，包括外观质量、化学成分、力学性能等，确保材料符合相关的标准要求。
（3）材料的储存：对采购的钢材进行合理储存，避免材料受潮、变形等质量问题。
2. 加工工艺控制加工工艺是钢结构制作中的关键环节，加工工艺控制主要包括以下几个方面：（1）加工设备的检验：对加工设备进行定期检验和维护保养，确保设备正常运转。
（2）加工工艺的合理性：对加工工艺进行合理设计和规范化操作，确保加工质量。
（3）加工工艺的验收：对加工的钢材进行严格检验和验收，确保加工的钢材符合设计要求。
3. 施工过程控制（1）工艺流程的控制：对施工工艺流程进行严格控制和监督，确保施工质量。
（2）施工人员的素质：对施工人员进行培训和考核，确保施工人员具备相关的专业知识和技能。
（3）施工现场的管理：对施工现场进行严格管理，确保施工现场的秩序和安全。
4. 检测验收控制（1）质量检验标准的制定：制定相关的质量检验标准，确保检验验收的科学性和合理性。
（2）检测设备的使用：使用合格的检测设备和仪器进行质量检验，确保检测结果的准确性。
（3）检测报告的评定：对检测报告进行合理评定，确保检测结果的可靠性。
钢结构质量控制措施
钢结构质量控制措施引言概述：钢结构作为一种重要的建造材料，广泛应用于各种建造项目中。
为确保钢结构的质量和安全性，必须采取一系列的质量控制措施。
本文将介绍钢结构质量控制的五个主要方面，包括材料选择、工艺控制、焊接质量、防腐措施和结构安全检测。
一、材料选择1.1 钢材种类选择：根据工程设计要求和使用环境，选择合适的钢材种类，包括碳钢、合金钢等。
1.2 材料强度检测：对所选的钢材进行强度测试，确保其符合设计要求，避免使用强度不足的材料。
1.3 材料质量检验：对钢材进行外观检查、尺寸测量和化学成份分析，确保材料质量符合标准要求。
二、工艺控制2.1 创造工艺规范：制定详细的工艺规范，明确每一个工艺环节的操作要求，确保创造过程的一致性和可控性。
2.2 设备检验与维护：定期对加工设备进行检验和维护，确保设备的正常运行，避免因设备故障引起的质量问题。
2.3 工艺记录与追溯：对每一个工艺环节的操作进行记录和追溯，便于问题溯源和质量追踪。
三、焊接质量3.1 焊工培训与认证：对参预焊接工作的焊工进行培训和认证，确保其具备良好的焊接技术和操作能力。
3.2 焊接工艺评定：对每种焊接工艺进行评定，包括焊接参数、焊接材料和焊接接头形式等，确保焊接质量稳定可靠。
3.3 焊缝检测与评估：对焊缝进行非破坏性检测和力学性能评估，确保焊接质量符合设计要求。
四、防腐措施4.1 表面处理：对钢结构进行表面处理，包括除锈、喷涂等，防止钢材表面腐蚀。
4.2 防腐涂层选择：根据使用环境和要求，选择合适的防腐涂层，如喷涂防腐漆、热浸镀锌等。
4.3 防腐涂层检测：对防腐涂层进行检测，包括涂层厚度、附着力和耐腐蚀性能等，确保防腐效果符合要求。
五、结构安全检测5.1 结构尺寸检测：对钢结构的尺寸进行检测，包括长度、宽度、高度等，确保结构的几何尺寸符合设计要求。
5.2 荷载试验：对钢结构进行荷载试验，摹拟实际使用情况，检测结构的承载能力和变形情况。
5.3 缺陷检测：通过超声波、X射线等方法对钢结构进行缺陷检测，发现并修复潜在的缺陷，确保结构的安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东金宇钢构股份有限公司
钢结构制作质量控制程序编制：
审核：
审批：
总则
1. 本技术文件是根据GB50205-2001《钢结构施工及验收规范》及
JGJ81-2002《建筑钢结构技术规程》而制订的。
2. 本技术文件可作为我公司在制作、检验钢结构产品时的使用根据。
3. 钢结构制作质量控制分为产品工序质量控制和检验工作质量控
制。
4. 在钢结构制作过程中，各主要工序必须实行三级质量检验，即：
3.1 自检：责任生产人员自检；每道工序操作者自检合格后，
填写自检记录并签字认可，并在工件上标上√表示合格，方可
将工件及自检记录移交工序质量检验员。
3.2复检：工序质量检验员对主控项目及重要结构尺寸复检，复
检合格后会同班长签字确认，方可将工件及自检记录移交下工
序。
3.3：下工序对上工序工件进行的检查。
下工序质量检验员首先
检查工件有无合格标示√（无标示拒绝接收），然后按上工序自
检记录复检，完成交接性检验并签字确认。
发现不合格项（品），立即报告班长，班长再报告质检员。
5. 产品工序质量的考核有以下几项指标：
①工序交验合格率＝移交工件合格数/移交工件数×100℅
②返修率＝移交工件不合格数/移交工件数×100℅
③出厂合格率＝出厂工件合格数/出厂工件合格数×100℅
6. 生产部专职检验人员应进行抽检和巡检。
6.1抽检：专职检验员按工序先检查自检记录，然后对记录中
最大偏差的20%工件进行抽检，填写专检记录签字认可，并在
构件上用（√）表示合格。
6.2巡检：专职检验员在完成工序抽检后，应在车间巡视检查，
主要检查重点工序、返工返修件、重要部位、主控项目及重要
结构尺寸。
7. 检验工作质量考核有以下几项指标：
①漏检率＝实检工件数/应检工件数×100℅
②检验及时率＝及时检验工件数/应检工件数×100℅
8. 放行：经专业质量检查员检验，确认为合格品后由质量主管出具
此放行通知单，放行权归质量主管。
9. 不合格项（品）的控制：在交检、专检中发现的不合格项（品），
由质检员判定为：⑴不符合；⑵不合格品；按中国第五冶金建设公司QEO不合格品控制程序处置。
10.各级质量控制责任人：
责任生产工人（自检）班长
专业质量检查员（抽检和巡检）质量主管（放行）。
11.编制产品工艺文件时，应将本技术文件所规定的各项检验要求编
入，以此程序进行产品检验。
后列检验项目分为轻钢结构和重钢结构两部分。
轻钢结构检验项目目次
1.生产准备
1.1 设计图纸
1.2 材料清单
1.3 构件清单
1.4 焊接工艺评定1.5 焊工考试
1.6 量具计量
1.7 工程制造方案
2. 原材料
2.1 钢板
2.2 型材
2.3 焊接材料
2.4 油漆
3. 零件加工
3.1 拼板
3.2 放样和下料
4. 构件装焊
4.1 H钢组装
4.2 H钢焊接4.3 H钢矫正
4.4 端板、连接板和加强板装配4.5 端板、连接板和加强板焊接4.6 构件矫正和修磨
4.7 构件划线和制孔
4.8 构件完整性
4.9 构件预拼装
5. 构件除锈和油漆
5.1 除锈
5.2 油漆
6. 成品验收
7. 完工资料
轻钢结构制造过程检验程序
轻钢结构工厂制作质量检验项目和要求
备注:√自检；О自（交）检并作记录；（√）专检；Δ专检并作出记录；* 专检并核查报告。
备注:√自检；О自（交）检并作记录；（√）专检；Δ专检并作出记录；* 专检并核查报告。
备注:√自检；О自（交）检并作记录；（√）专检；Δ专检并作出记录；* 专检并核查报告。
备注:√自检；О自（交）检并作记录；（√）专检；Δ专检并作出记录；* 专检并核查报告。
备注:√自检；О自（交）检并作记录；（√）专检；Δ专检并作出记录；* 专检并核查报告。
重钢结构检验项目目次
2.生产准备
1.1 设计图纸
1.2 材料清单
1.3 构件清单
1.4 焊接工艺评定1.5 焊工考试
1.6 量具计量
1.7 工程制造方案
2. 原材料
2.1 钢板
2.2 型材
2.3 焊接材料
2.4 油漆
3. 零件加工
3.1 拼板
3.2 放样和下料
4. 构件装焊
4.1 U型箱体组装4.2 隔板组装
4.3 隔板焊接
4.4 U型箱体焊接4.5 U型箱体矫正4.6 箱型组立
4.7 箱体主焊缝焊接4.8 箱体矫正和修磨4.9 端头铣
4.10 划线和制孔
4.11 零部件装配
4.12 零部件焊接
4.13 整体矫正
5. 构件除锈和油漆5.1 除锈
5.2 油漆
6. 发运前检查
7. 完工资料
重钢结构制造过程检验程序
重钢结构工厂制作质量检验项目和要求
备注:√自检；О自（交）检并作记录；（√）专检；Δ专检并作出记录；* 专检并核查报告。
备注:√自检；О自（交）检并作记录；（√）专检；Δ专检并作出记录；* 专检并核查报告。
备注:√自检；О自（交）检并作记录；（√）专检；Δ专检并作出记录；* 专检并核查报告。
备注:√自检；О自检并作记录；（√）专检；Δ专检并作出记录；* 专检并核查报告。
备注:√自检；О自检并作记录；（√）专检；Δ专检并作出记录；* 专检并核查报告。
