惠普Pavilion g4系列笔记本拆解(图文教程)精编版
HP Pavilionl系列电脑拆机过程
HP Pavilionl系列电脑拆机过程拆机步骤:Pavilion六款型号电脑机箱一样1、卸下机箱侧面板箭头所示两颗最大的螺丝：2、按照机箱里面的步骤提示3、卸下机箱风扇，注意这四颗螺丝比较短，P4主板上独有的电源接头也要拔掉：4、拆硬盘,先向上提绿色卡子，然后向上提硬盘：如果添加第二块硬盘，如此操作，拆掉两颗固定螺丝，然后摘下硬盘架:5、拆卸软驱和读卡器6、拆卸光驱设备,注意这些黑色螺丝的作用，是用来卡住光驱而不是将光驱和托架拧在一起,有备用螺丝提供：7、前输出面板：8、电源比较简单9、电源开关DVD技术的一些与众不同的特点介绍DVD的全称是Digital Video Disk，从它的名字我们就可以看出来它的用途就在于数字影像。
的确，由于采用了MPEG2数据存储的新标准，它让人们对于计算机及影音设备的方方面面都有了崭新的认识。
DVD技术集计算机技术、光学记录技术和影视技术等为一体，其目的是满足人们对大存储容量、高性能的存储媒体的需求。
DVD光盘不仅已在音/视频领域内得到了广泛应用，而且将会带动出版、广播、通信、WWW等行业的发展。
为了能让更多的用户接受DVD技术，在该里把该技术的一些“与众不同”的特点介绍给大家。
1、高存储量从外表上看，DVD盘与普通的CD没什么两样，光盘直径均为120mm，但CD光盘的容量为680MB，仅能存放74分钟VHS质量的动态视频图像。
而DVD 盘能存储的信息量却是相当惊人的，单面单层DVD记录层具有4.7GB容量，若以接近于广播级电视图像质量需要的平均数据率4.69Mbps播放，能够存放133分20秒的整部电影。
双面双层光盘的容量高达17GB，可以容纳4部电影于单张光盘上。
这就要求在DVD中采用更先进的技术手段来提高信息记录密度，从而增加盘的容量。
如此巨大的容量不要说普通的电脑数据，就连高清晰的图象影像、高保真的音效，DVD盘也可以毫不费力的存储下来。
2、高清晰度由于DVD采用国际通用的活动图像MPEG II解压缩标准，要比以往的VHS （视频信号）或MPEG I标准要清晰的多。
惠普笔记本拆解详细教程
惠普笔记本拆解详细教程[引用2008-06-07 16:59:24]字号：大中小拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。
这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。
但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。
笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。
质量的高下，由此可见一斑。
第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。
笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。
另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。
拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。
建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。
少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。
拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。
此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸笔记本电脑尽管部件繁多，但固定方式不外乎两种。
一种是用螺丝固定，而且通常是用M3或者M2.5型螺丝，只是长度可能稍有差别。
hp g4拆机
hp G41017TU清灰教程：
注：此机型拆机清灰时，必须卸下热管，破坏原有的硅脂。
建议在有散热硅脂膏的条件下再拆机清灰。
机器图：
卸下电池
接口槽就好
卸下硬盘、内存和光驱，D面照（注意硬盘接口）
尔必达2G ddr3 1333Mhz内存
日立SATA2 750G 5400转机械硬盘
D面螺丝都卸下后，C面的键盘自然松动，直接卸下即可
键盘
卸下螺丝后的C面照
触摸板排线接口
电源键面板排线接口
副板排线接口
C面卸下后看到主板和各种飞线
红白色是音箱的接线，右侧黑色的是光驱接口的导线和接口，这个接口垂直向上提，即可卸下，还有左下角的蓝色排线要拆
时用点力，用巧力，不能硬拔
显示器排线，侧着向右抽出
D面的无线网卡，注意黑白线的方向，不能接反
D面硬盘SATA接口软接线接口，可以不管它
卸下主板上几个有三角形标识的螺丝后，可取下硬盘。
底座图
主板上的风扇
注意风扇接线，向上拔出
单根热管连接CPU和显卡
将CPU和显卡热管上的7个螺丝拧松，慢慢摇晃热管待可完全抬起时在拆下，否则继续松螺丝
拆下热管的主板
拆下风扇，看见散热鳍片
清理鳍片上的灰尘
清理风扇上的灰尘
上润滑油
上散热硅脂。
惠普笔记本拆机图解法
惠普笔记本拆机图解法
惠普笔记本拆机图解法
现在电脑普及程度就跟手机一样，上班族与电脑相处时间恐怕与自己恋人相处时间还要长。
经常使用电脑难免会遇到一些问题。
有些问题是要请人士来帮忙的，有些问题只需要自己拆机检查就能修复好的。
下面是店铺整理的惠普笔记本拆机图解法，欢迎来参考！
1、拆盖板。
首先拿下电池，后面最主要的'两块盖板就是内存无线盖板和硬盘盖板。
每个盖板都有两颗螺丝固定，拧开之后就能直接拔下盖板。
2、拆功能性硬件。
凉快盖板取下来之后，下面的无线网卡。
内存、硬盘都是很容易就能弄下来的。
将黄色标记的光驱螺丝拧下来，光驱就可以直接抽出去了，然后将背面的所有螺钉全部拧下来。
3、拆键盘。
笔记本背面的所有螺丝全部拧下来之后，键盘的固定装置就已经松开的，可以直接把键盘翻开，抽掉键盘排线，就能将键盘取下来了。
4、拆C壳。
键盘下面的壳子称之为C壳，图中几个框子里面分别是风扇线、开关线、触摸板排线。
全部拔开后，拧下C壳上面的即可固定螺钉秒就能将C壳取下来了。
5、拆主板。
图中四个地方标识的是固定主板的螺钉，将螺丝拧下来之后，抽掉主板上面所有的连接线。
然后将主板拿下来。
6、拆风扇。
风扇的固定非常简单，只需要拧下固定风扇散热片的六颗螺钉之后，风扇就可以拿下来了，然后可以进行清理。
下载全文。

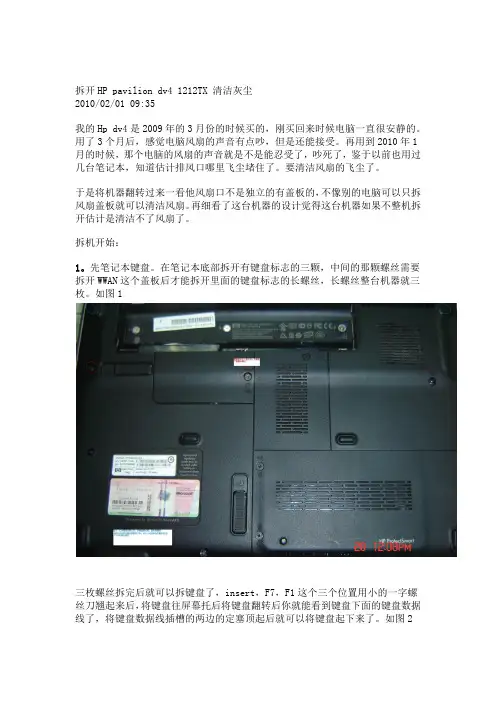

拆开HP pavilion dv4 1212TX 清洁灰尘
拆开HP pavilion dv4 1212TX 清洁灰尘2010/02/01 09:35我的Hp dv4是2009年的3月份的时候买的，刚买回来时候电脑一直很安静的。
用了3个月后，感觉电脑风扇的声音有点吵，但是还能接受。
再用到2010年1月的时候，那个电脑的风扇的声音就是不是能忍受了，吵死了，鉴于以前也用过几台笔记本，知道估计排风口哪里飞尘堵住了。
要清洁风扇的飞尘了。
于是将机器翻转过来一看他风扇口不是独立的有盖板的，不像别的电脑可以只拆风扇盖板就可以清洁风扇。
再细看了这台机器的设计觉得这台机器如果不整机拆开估计是清洁不了风扇了。
拆机开始：1。
先笔记本键盘。
在笔记本底部拆开有键盘标志的三颗，中间的那颗螺丝需要拆开WWAN这个盖板后才能拆开里面的键盘标志的长螺丝，长螺丝整台机器就三枚。
如图1三枚螺丝拆完后就可以拆键盘了，insert，F7，F1这个三个位置用小的一字螺丝刀翘起来后，将键盘往屏幕托后将键盘翻转后你就能看到键盘下面的键盘数据线了，将键盘数据线插槽的两边的定塞顶起后就可以将键盘起下来了。
如图22.拆开电源按钮的附板。
将电池起出来，将电池地下的4个螺丝银色螺丝都起下拉，并且将底座下面靠近屏幕的两个螺丝也都起下来，如图1要将光驱边上的两个小的银色螺丝也起下来后，这样你就能将带有电源按钮前盖板给起下来，起盖板的顺序是，先要从靠近屏幕的地方开始翘起来后才行。
如图33.取下音响。
先取下两枚小的银色螺丝，再起下中间那枚2.5*8螺丝，再起下左边喇叭上方的那个电源按钮板上的银色小螺丝后，将电源板起出来，再将喇叭起出来。
注意喇叭哪里还有根连接主板的数据线先要拔掉。
4.取下显示屏。
先取下左上角两枚2.5*8螺丝，再取下右上角两枚小的2.5*5的螺丝，并将数据取下后，笔记本从右边先拖出框，在拖出左边的后就可以将屏幕取出来，注意那两根黑白的线因为比较细所以要小心些。
如图45.取下触摸盘，先取出原先藏在显示屏下面的三枚银色螺丝，再起下左上角那枚黑色2.5*8螺丝后，将主机翻转后将起下靠近前沿的三枚黑色2.5*8螺丝，并将硬盘盒下面的三枚2.5*5的螺丝螺丝起下来，还有wwan盖板的下的两枚小螺丝拆下来。
惠普 pavilion dv4 5101tx拆机清灰教程
硕神制作
取下电池
然后继续向左推取下后盖
卸下内存拆下硬盘螺丝并拆下硬盘线
拆下红圈处螺丝，推出光驱（注意上方脚垫下有螺丝，下方脚垫没有螺丝）
拆光驱上方的螺丝
拆下无线网卡
拆下网卡后
翘起键盘上方上方有三个卡扣
拔下键盘排线
拆下键盘下方所有螺丝，拔下触摸板排线，电源开关排线
用拆机棒撬下前面板用点力卡扣很紧
看到主板了
拆下红圈处的接头或者螺丝全部拆下拿下Fra bibliotek板主板全貌
拆下螺丝卸下风扇更换硅脂或者清灰吧
然后按照原步骤安装回去就好了
硕神
2013/10/28
hppaviliondv45101tx拆机教程硕神制作取下电池然后继续向左推取下后盖卸下内存拆下硬盘螺丝并拆下硬盘线拆下红圈处螺丝推出光驱注意上方脚垫下有螺丝下方脚垫没有螺丝拆光驱上方的螺丝拆下无线网卡拆下网卡后翘起键盘上方上方有三个卡扣拔下键盘排线拆下键盘下方所有螺丝拔下触摸板排线电源开关排线用拆机棒撬下前面板卡扣很紧看到主板了拆下红圈处的接头或者螺丝全部拆下拿下主板主板全貌拆下螺丝卸下风扇更换硅脂或者清灰吧然后按照原步骤安装回去就好了
hp p27h g4显示器拆机教程
hp p27h g4显示器拆机教程
1.显示器背后，有一罩盖。
从它与机背之间的缝隙中，可以拨开一个卡扣。
2.把弹性支架上下移动，使得分开一个移动距离，拿下罩盖。
（弹性支架在自动绷紧位置时，会封闭移动距离。
）
3.拧开四个角的4颗螺钉。
4.翻回正面，把包围显示屏面板四周的黑边框，用手将之与银白色背壳用“撕”的手法，分离，取下。
（可以看到电源开关与调节按键，取下时要小心。
）
5.将面板和背板一起抓紧，翻回为显示面板朝下状。
此时可以直接向上“拎”出背板。
6.然后就可以除尘等了。
惠普 笔记本完全详细拆解
惠普Compaq 6515b笔记本拆解详细资料！首先我们介绍下该型号的笔记本：HP Compaq 6515b是去年3月中旬推出的一款中端笔记本电脑！主要面向一些中小企业的用户！设计上采用HP传统的稳重、大方！很多购买该笔记本的客户都想了解下该笔记本的用料以及内部结构等：拆解前，我们先将笔记本的电池取出，然后开始，如下图就是HP Compaq 6515b笔记本的背面构造：硬盘 内存 电池 CPU 风扇等我们先将内存和硬盘的后盖用螺丝刀拧开：无线和内存被设计在一起背面基本上可以“开发”的就只有这么多了，要继续拆解，我们必须从键盘着手： 如下图。
我们可以看到第二条内存设计在键盘底下，利用键盘可以导出不少热量！但需要注意的是，?鸾饧 滔吕幢匦胂冉 膛畔呷∠吕矗海ㄏ冉 糖暗牡舶宀鸾庀吕矗?取下来后的键盘（键盘排线很有型哦，呵呵很多快捷键都在挡板上，拆解下来的时候一定要注意，幅度不要过大）我们继续将笔记本的散热系统拆解下来，可以看到笔记本采用AMD处理器+ATi RS690T芯片组的组合！做为一款定位于商务笔记本电脑而采用ADM组合的的确很少：下图为AMD-ATi RS690T芯片组AMDAMD Turion64 X2 TL-52双核心处理器特写：下面是我们拆解下来的HP Compaq 6515b笔记本的导热管和风扇！该笔记本所采用的光驱还是自家的：硬盘，内存，无线网卡，蓝牙模块，硬盘是富士通的、内存尔必达、蓝牙模块还是HP笔记本一样的样子！HP Compaq 6515b笔记本拆解到此结束，整体上笔记本的性价比较高！并且做工上来说中上的水平！惠普HP2133超便携笔记本详细拆解HP 2133超便携笔记本采用了威盛的超移动电脑平台，流线型外观闪耀银色光芒，阳极氧化铝合金外壳让其身披盔甲，防划、无边框墨高清晶屏熠熠生辉，质感超耐磨Durakey按键和拉伸型键盘提升了易用性，而防摔硬盘锁的Driveguard功能更是保证数据安全，镁合金的屏幕接轴牢固耐用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
惠普Pavilion g4系列笔记本拆解——以
1017TX为例（图文教程）
写在最前面：
1.为什么要拆解？机器用久了，里面会进入很多灰尘，造成机器散热差、声音大，有时候也会拖慢机器的运行速度。
拆解之后，可以清理里面的垃圾。
2.里面的零件很脆弱，请务必小心。
3.拆解过程中用不到任何蛮力，如若拆解需要强力，说明你得换个思路把它拆开。
最后说一下，只有胆大心细才能完整的拆解。
4.拆解过程中胆大心细是非常重要的。
5.对自己没信心的最好别弄，零件很脆弱，弄坏了就不免要破费了。
但照着我的做法，胆大心细就没问题了。
准备工具：螺丝刀、小刷子、纸巾、胶水（要是有就最好了，我反正没有。
）、放螺丝的纸盒若干。
步骤：
1.收拾好桌子，腾出一个专用区域来，把工具摆放好，工具区与工作区分开。
（这是个细节问题，为了方便操作。
愿不愿意无所谓。
）
2.把电池拆了，扔到一边去。
3.先拆卸以下螺丝；然后拆卸电池槽内的三个螺丝。
（螺丝放好了，找不见别怪我。
）
4.然后再把后面的这个遮罩拆下来。
拆的时候注意了，先从电池槽那里入手，然后从两个螺丝的地方用小号螺丝刀微微撬一下就好了，别太用力，我感觉这东西很脆，慢慢地取下来。
5.先把硬盘拆下来；完了拆卸以下的螺丝；然后把WiFi模块的螺丝卸下来，别动模块，拆不下来。
6. 拆下硬盘下面的两个螺丝；然后在右侧把光驱拉出来（我知道比较难，用点技巧）。
7.把笔记本反过来，看看键盘的大概位置。
然后再看看光驱的地方，发现有个大一点的洞，多顶一顶就把键盘顶出来了。
看清楚地方，别弄错了。
然后翻过来把键盘拆了。
键盘和下面有线连着，要小心了（我没小心也拆下来了）。
再说一次，小心下面的线。
8. 然后把下面三个口松开。
9.然后沿着缝隙，把正面的盖子拿下来。
10.拔线扣，松螺丝。
11.小心点，把主板拿下来。
然后拆风扇。
个不可见。
13.我没胶水，所以啊，我不能让风扇和主板分离，不然风扇怎么装啊。
我就卸了一个螺丝三个金属扣。
然后弄成下面这样了。
14.下面就清理清理吧。
唉，铜手铁指啊，扳断一片风扇叶。
15.原路返回，装好就OK。
这就是我要求要有顺序，东西要放好的原因，装起来简单。
