浙教版八年级科学上册同步练习-第4章电路探秘节5电压的测量

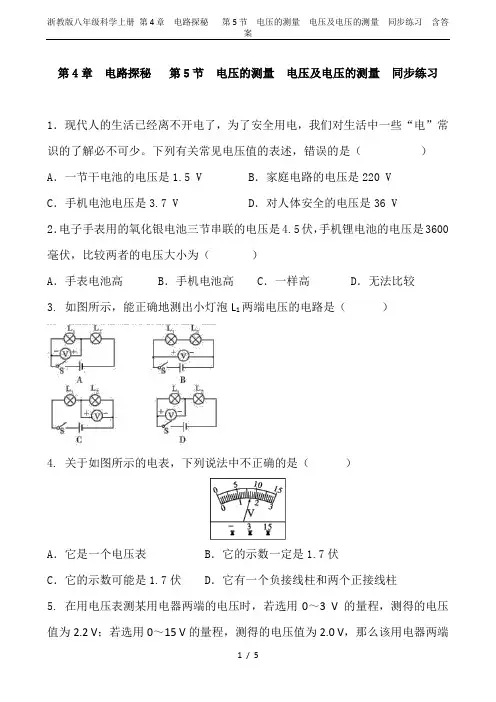

浙教版八年级科学上册 第4章 电路探秘 第5节 电压的测量 电压及电压的测量 同步练习 含
第4章电路探秘第5节电压的测量电压及电压的测量同步练习1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。
下列有关常见电压值的表述，错误的是（）A．一节干电池的电压是1.5 V B．家庭电路的电压是220 VC．手机电池电压是3.7 V D．对人体安全的电压是36 V2．电子手表用的氧化银电池三节串联的电压是4.5伏，手机锂电池的电压是3600毫伏，比较两者的电压大小为（）A．手表电池高 B．手机电池高 C．一样高 D．无法比较3. 如图所示，能正确地测出小灯泡L1两端电压的电路是（）4. 关于如图所示的电表，下列说法中不正确的是（）A．它是一个电压表 B．它的示数一定是1.7伏C．它的示数可能是1.7伏 D．它有一个负接线柱和两个正接线柱5. 在用电压表测某用电器两端的电压时，若选用0～3 V 的量程，测得的电压值为2.2 V；若选用0～15 V的量程，测得的电压值为2.0 V，那么该用电器两端电压的大小应是（）A．2.2 V B．2.0 V C．2.1 V D．无法确定6．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理，下列处理方法中正确的是（）A．把电流表看成是断路的 B．把电流表看成是一个大电阻C．把电压表看成是断路的 D．把电压表看成是一根导线7. 小明在测小灯泡L1两端的电压时，不小心将电压表与L1串联了，如图所示。
下列说法正确的是（）A．灯泡L1、L2都亮，电压表无示数 B．灯泡L1、L2都不亮，电压表有示数C．灯泡L1、L2都亮，电压表有示数 D．灯泡L1、L2都不亮，电压表无示数8. 如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，下列步骤正确的是（）①把电压表的正接线柱与干电池的负极接触，负接线柱与正极接触；②在刻度盘上读出电压值；③选择电压表的量程为3 V；④选择电压表的量程为15 V；⑤把电压表的正接线柱与干电池的正极接触，负接线柱与干电池的负极接触。
2019-2020学年度科学八年级上册第4章 电路探秘第5节 电压的测量浙教版习题精选第七十一篇
2019-2020学年度科学八年级上册第4章电路探秘第5节电压的测量浙教版习题精选第七十一篇第1题【单选题】如图所示，电路中a、b是电表，闭合开关要使两灯发光，则( )A、a是电压表，b是电流表B、a、b都是电压表C、a是电流表，b是电压表D、a、b都是电流表【答案】：【解析】：第2题【单选题】如图是电阻甲和乙的I﹣U 图象，小科对图象信息作出的判断，正确的是( )A、当甲两端电压为0.5V 时，通过它的电流为0.3AB、当乙两端电压为2.5V，其电阻值为10ΩC、将甲和乙串联，若电流为0.3A，则它们两端的总电压为2VD、若甲和乙并联，若两端电压为1V，则它们的总电流为0.4A 【答案】：【解析】：第3题【单选题】如图所示，能正确地测出小灯泡L1两端电压的电路是( )ABCD【答案】：【解析】：第4题【单选题】如图所示的电路中，已知电源电压为6V，L1和L2都正常发光，对于V1、V2、V3三只电压表的示数，下列各组数据中正确的一组是( )A、6V；6V；6VB、2V；4V；6VC、6V；4V；2VD、0V；6V；4V【答案】：【解析】：第5题【单选题】下图中电源电压保持不变，当S1 ，S2都闭合时，电压表示数为 4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1 ，S2都断开时，L1和L2两端的电压分别为( )A、3V和4.5VB、1.5V和4.5VC、3V和1.5VD、1.5V和3V【答案】：【解析】：第6题【单选题】如图，电源电压不变，闭合开关S，电压表V1与V2的示数之比为3∶5，电流表示数为1安，若将电压表V1换成电流表A1 ，则A1示数为2安，那么，L1和L3的阻值之比为( )A、3∶5B、5∶3C、3∶1D、1∶3【答案】：【解析】：第7题【单选题】如图为科学探究小组进行的“影响水果电池电压大小的因素”实验。
在水果中插入不同金属制成的极板，保持两极板间的距离、极板与水果的接触面积、极板插入水果的深度相同，用电压表测得极板间的电压，数据如表。
八年级科学上册 4.5 电压的测量同步试题 (新版)浙教版
4.5 电压的测量1．下列说法正确的是(A)A．使用电压表前，如果指针不在零刻度上，要将指针调到零刻度B．有三个接线柱的电压表，有三个量程C．使用电压表时，绝对不允许直接把电压表接在电源两极上D．电压表应串联在电路中2．小明要测量灯泡L1两端的电压，现有下列四种电路，其中正确的是(C)3．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理。
正确的处理方式是(D)A．把电流表看成是一个大电阻B．把电压表看成是一根导线C．把电流表看成是断开的D．把电压表看成是断开的4．下列电表示数为1.4伏的是(D)5．某同学在用电压表测电压时，闭合开关后发现电压表指针向左边没有刻度的地方偏转，其原因是(D)A．电压表烧坏了 B．电路出现开路C．电压表的量程太小 D．正、负接线柱接反了6．如图所示电路图中，能用电压表正确测出灯L1两端电压的是(B)7．一节干电池的电压是1.5伏，我国家庭电路的电压是220伏；对人体安全的电压为不高于36伏。
一只语言复读机工作时需要6伏的电源，这可以由4节干电池串联提供。
8．利用水果可以制作电池。
小丽同学将自制的橘子电池与电压表连接后，电压表的指针偏转情况如图所示，则该橘子电池的B(填“A”或“B”)端为正极，电压约为0.8伏。
(第8题)9．请在图中用笔画线代替导线连接实物电路。
(要求：两灯串联，电压表测量L1两端的电压，不考虑量程选择，导线不能交叉)(第9题)【解】如解图。
(第9题解)10．水果中含有果酸。
如图所示，在水果中插入两片不同金属制成的极板，就组成了一个水果电池。
某科学兴趣小组对影响水果电池电压大小的因素进行了实验探究。
(第10题)(1)在水果中插入不同金属制成的极板，并保持两块极板之间的距离、极板与水果的接触面积不变，用电压表直接测量两块极板之间的电压，结果如下表：①在虚线框中画出这个实验的电路图。
②分析实验数据可以得出：在上述条件下，从金属活动性顺序(锌>铁>铜)看，所选用的两块极板材料之间的金属活动性的差异越大，水果电池的电压越大；并且水果电池的电压还与水果的种类有关。
浙教版八年级上第四章电路探秘-第5节-电压的测量-提高练习
（ 6 ）如图 6，电阻 R 1、R2 是 2
联，电两流端表的电A1压测。通过
的电流，电流表 A 2 测
图6
通过
的电流。 电压表 V1 测量
两端的电压， 电压表 V 2 测量
两端的电压， 电压表 V 测量
两
端的电压。
A L1
L2 V 图4
L3
A
V1
L1
L2
L3
V2
图5
2 、如图所示电路，当开关 S 闭合，下列说法正确的是（
(2)标出电表的正、负接线柱。 (3) 图中电流表测的是 ______的电流。
精品资料
______________________________________________________________________________________________________________
8 、判断下列各图中电压表所测量的对象。
（ 1 ）如图 1，电灯 L1 、L 2 是
联，电流表 A 测通
过灯
的电流。电压表 V 测量
两端的电压。
（ 2 ）如图 2，电灯 L1、L 2 是
联，电流表 A 测通
过灯
的电流。电压表 V 测量
L1 S
V L2
A 图2
L1
V
L2
A
图1
两端的电压。
基础练习（ 2）
L1 两端电压的正确电路是 ( )
3 、下列各图中测量 L1 电压的电路，正确的是（
）
4 、在下列电路图中标出电压表或电流表，并标出正负接线柱：
5 、判断右图中所示电路的连接方式以及电表所测量的对象。 （ 1）灯泡 L 与滑动变阻器 R 的连接方式是 ___________。 （ 2）电流表 A1 测通过 _______的电流。 （ 3）电流表 A2 测通过 ________的电流。

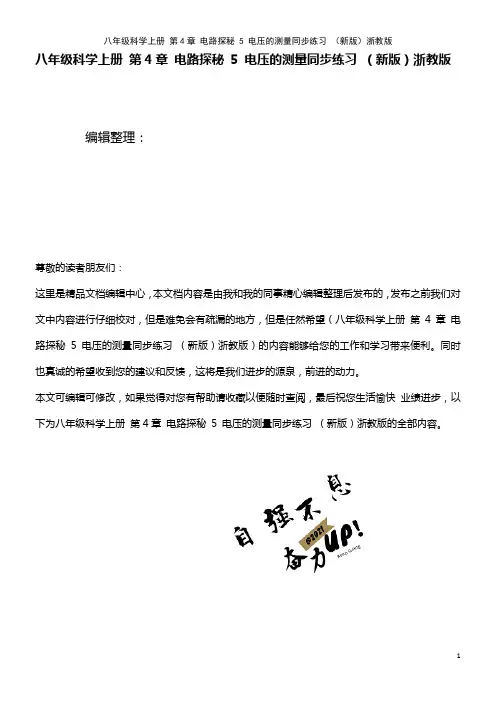

八年级科学上册 第4章 电路探秘 5 电压的测量同步练习 浙教版(2021年整理)
八年级科学上册第4章电路探秘5 电压的测量同步练习（新版）浙教版编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（八年级科学上册第4章电路探秘5 电压的测量同步练习（新版）浙教版）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为八年级科学上册第4章电路探秘5 电压的测量同步练习（新版）浙教版的全部内容。
电压的测量一、选择题1 ．关于电压、电流的说法正确的是( )A ．电压是形成电流的原因，所以有电压就一定有电流形成B ．因为电路中有电流，所以就产生电压C ．由两节干电池并联时总电压为 3 伏D ．因为电路两端有电压,那么电路闭合时就一定形成电流2 ．如图所示,电路连接正确的是( )3 ．如图所示，闭合开关，电压表测出的电压是 ( ）A ．灯 L2两端的电压B ．灯 L l两端的电压C ．电源电压D ．灯 L1、L2两端的电压4 ．分析复杂电路时,为了将电路简化,通常先把电路中的电流表和电压表进行简化处理口下列处理方法中正确的是（）A ．把电流表看成是断路的B ．把电流表看成是一个大电阻C ．把电压表看成是断路的D ．把电压表看成是一根导线5 ．如图所示电路中，要使电阻 R l和 R2并联，且闭合开关后，两表均有示数,则甲、乙两表分别是（）A ．电流表、电流表B ．电流表、电压表C ．电压表、电流表D ．电压表、电压表6 ．某同学在做电学实验时，不慎将电压表和电流表的位置对换,连接成右图所示电路。
若开关闭合，其后果是（）A ．电压表不会烧坏，电流表可能烧坏B ．两表不会被烧坏C ．电压表不会被烧坏，但无示数D ．两表会被烧坏7 ．电源电压是使电路中发生定向移动形成的原因，通常用符号表示电压，单位是 .一节干电池的电压为。
八年级科学上册 第4章 电路探秘 第5节 电压的测量(第2课时)作业设计 (新版)浙教版-(新版)浙
第5节电压的测量（第2课时）课堂笔记1．串联电路的电压特点：，即U＝。
并联电路的电压特点：，即U＝。
2．串、并联电路特点对比表：分层训练A组基础训练1. 关于电压，下列说法中不正确的是（）A. 电压是电路中形成电流的原因B. 只要电路两端有电压，电路中就一定有电流C. 电源是提供电压的装置D. 电路中有电流时，电路两端就一定有电压2. 下列说法正确的是（）A. 使用电压表前，如果指针不在零刻度上，要将指针调到零刻度B. 有三个接线柱的电压表，有三个量程C. 使用电压表时，绝对不允许直接把表接在电源两极间D.电压表应串联在电路中3. 在研究电压时，将它比作水压，这是采用下列哪种研究方法（）A. 控制变量法B. 等效法C. 建模法D. 类比法4. 分析复杂电路中各用电器的连接关系时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理。
正确的处理方式是（）A. 把电流表看成是断路的B. 把电流表看成是一个大电阻C. 把电压表看成是断路的D. 把电压表看成是一根导线5. 用电压表测电压前先用大量程进行试触（）A. 如果指针示数大于15V，则需要调换接线柱重新试触B. 如果指针示数在3V与15V之间则需要换量程C. 如果指针示数小于3V，则需要换量程D. 不管指针的示数，都选用大量程进行测量6. 学生实验用的电压表有两种量程0~3V和0~15V，电压表上面一行示数看不清楚，而测量又必须用0~15V的量程，一同学见到指针指到小量程的1.7V，则实际的电压是（）V VVV7. 如图所示，当图甲电路中的开关Ｓ闭合时，两个电压表的指针位置均如图乙所示。
则电阻Ｒ1和Ｒ2两端的电压分别为（）A. 1.2V 6VB. 6VV VV，L1两端的电压为2V，则L2两端的电压为V，电压表的示数为 V。
9．有一天，小明买了三节干电池，他想：“把这三节干电池串联，电压增大，且这个电池组的总电压等于每节电池电压之和。
如果把这几节电池并联起来，对同一盏灯供电，那么组成的电池组提供的电压、电流会发生变化吗？”于是，他找来小华一起开展如下的探究。
浙教版科学八年级上册第四章第五节电压的测量同步训练(I)卷
浙教版科学八年级上册第四章第五节电压的测量同步训练（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共13题；共26分)1. （2分）小王家的卫生间有一只换气扇和一盏照明灯，它们的电路连接如图所示。
由图可知（）A . 换气扇和照明灯必须同时工作B . 换气扇和照明灯不能同时工作C . 它们工作时两端的电压一定相等D . 它们工作时通过的电流一定相等2. （2分）现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少。
下列有关常见电压值的表述，错误的是（）A . 一节干电池的电压是1.5伏B . 家庭电路的电压是220伏C . 手机电池电压是3.7伏D . 对人体安全的电压是36伏3. （2分）小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是（）A . 该电压表的测量范围是3～15VB . 该电压表可以测出电压值C . 该电压表没有正接线柱D . 该电压表不能测出电压值4. （2分）如图甲所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A . 1.2V， 6VB . 6V， 1.2VC . 4.8V， 1.2VD . 1.2V， 4.8V5. （2分）如图，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A . V1示数为6VB . V1示数大于6VC . V示数小于6VD . V示数大于6V6. （2分）下图所示电路图中，能用电压表正确测出灯L1两端电压的是（）A .B .C .D .7. （2分）如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是（）A . V1示数为6VB . V1示数大于6VC . V示数小于6VD . V示数大于6V8. （2分）如图所示的电路图，开关S接到a时，电压表示数为9V，开关S接到b时，电压表示数为4V，下列说法不正确的是（）A . 电源电压为9VB . 灯L1两端的电压为4VC . 灯L2两端的电压为4VD . 灯L1和灯L2的总电压为9V9. （2分）在图所示电路中，开关闭合后，会出现的后果是（）A . 电流表与电压表被烧坏B . 电流表与电压表都不会被烧坏C . 只有电压表会被烧坏D . 只有电流表会被烧坏10. （2分）在探究电路的电压规律实验时用了图中的某个电路，已知R1>R2 ，电压表V1、V2、V3的读数分别是4V，2V，6V，测量时的电路图应是（）A .B .C .D .11. （2分）如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压是（）A . 4.5VB . 5.5VC . 3VD . 2V12. （2分）如图所示，电表使用正确的电路是（）A .B .C .D .13. （2分）如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A . 1.8V、7.2VB . 7.2V、1.8VC . 1.8V、9VD . 9V、1.8V二、填空题 (共5题；共15分)14. （2分）同学们了解一些常见电现象的电流、电压，对我们处理一些问题是有益处的，如手机通话时的电流约为150mA=________A；天空产生闪电时电压约为107V=________kV．15. （3分）使用弹簧测力计之前，要先校验弹簧测力计的________ ，正确使用天平测量某金属块的质量，天平平衡后其右盘的砝码数和游码位置如图所示，则该金属快的质量为________ g；如图所示，电流表的示数为________ A；如图所示，电压表的示数为________ V．16. （5分）家庭电路中的电视、电冰箱和电灯是________联的，控制电灯的开关与电灯是________联的.我国家庭电路的电压为________ V；一节新干电池能提供的电压是________ V.17. （2分）如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示，电压表V1的量程是________,电压表V2的量程是________，小灯泡L1上的电压U1=________V。
浙教版科学 八年级上 第四章 第5节 电压的测量
浙教版科学八年级上第四章第5节电压的测量一、单选题1.如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（）A. 1.3VB. 2.5VC. 3.8VD. 6.3V2.如图所示，电源电压6V保持不变，当开关S闭合时，灯泡L1、L2均正常发光电压表示数为2.5V，则灯泡L1两端的电压是（）A. 2.5VB. 3.5VC. 5VD. 6V3.如图所示的电路闭合开关后，两灯都正常发光，但L1比L2亮，则（）A.V1示数大于V2示数B. V1示数小于V2示数C. 若一导线接在L1两端，则L1不亮，L2仍正常发光D. 若一导线接在L1两端，则电源短路4.如图所示的电路中，闭合开关，电压表V1的示数是7V，电压表V2的示数为9V，若L3两端的电压是L1两端电压的两倍，则电源的电压是（）A. 9 VB. 10VC. 11VD. 12 V5.一个电压表有“0～3伏”和“0～15伏”两档量程，其中15伏档数字看不清，某同学使用15伏档测量一段电路的电压时，指针指在3伏档的1.8伏处，则该段电路的实际电压是( )A. 1.8伏B. 5.4伏C. 9.0伏D. 无法判断6.如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A. 7.5V 1.5VB. 6V 1.5VC. 1.5V 7.5VD. 1.5V 6V7.图（a）所示电路，当闭合开关S后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A. 8V 2VB. 10V 2VC. 2V 8VD. 2V 10V8.小翔观察小手电筒的电源，由两节干电池串联组成，可知该电筒的工作电压是（）A. 0.3VB. 1.5VC. 3VD. 4V9.如图所示的电路中，闭合开关，电压表V1的示数为7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为（）A. 4.5VB. 5.5VC. 3VD. 2V10.如图所示电路，当闭合开关S后，电压表的示数表示的是（）A. L1两端的电压B. L2两端的电压C. 电源电压D. L2和电源电压二、填空题11.如图10所示，当S1闭合、S2断开时，电压表示数为2.5 V；当S1断开、S2闭合时，电压表示数为6 V。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八年级科学上第 4 章电路探秘节课时 8 电压的测量(1)
一、选择题1 ．关于电压、电流的说法正确的是( )
A ．电压是形成电流的原因，所以有电压就一定有电流形成
B ．因为电路中有电流，所以就产生电压
C ．由两节干电池并联时总电压为 3 伏
D ．因为电路两端有电压，那么电路闭合时就一定形成电流
2 ．如图所示，电路连接正确的是( )
3 ．如图所示，闭合开关，电压表测出的电压是( )
A ．灯L2两端的电压
B ．灯L l两端的电压
C ．电源电压
D ．灯L1、L2两端的电压
4 ．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行简化处理口下列处理方法中正确的是（）
A ．把电流表看成是断路的
B ．把电流表看成是一个大电阻
C ．把电压表看成是断路的
D ．把电压表看成是一根导线
5 ．如图所示电路中，要使电阻R l和R2并联，且闭合开关后，两表均有示数，则甲、乙两表分别是（）
A ．电流表、电流表
B ．电流表、电压表
C ．电压表、电流表
D ．电压表、电压表
6 ．某同学在做电学实验时，不慎将电压表和电流表的位置对换，连接成右图所示电路。
若开关闭合，其后果是( )
A ．电压表不会烧坏，电流表可能烧坏
B ．两表不会被烧坏
C ．电压表不会被烧坏，但无示数
D ．两表会被烧坏
7 ．电源电压是使电路中发生定向移动形成的原因，通常用符号表示电压，单位是。
一节干电池的电压为。
8 ．请完成下表中两电表正确使用的异同点：
9．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池，观察电压表指针的偏转与接线可知：这个电池的电压是伏，片是它的正极。
10．小明用如下图所示的电压表测电压，若选0~3V 的量程，读数为＿V ；若不慎错读0~15V 的量程，则读数为 V 。
11．．下列说法正确的是( )
A ．使用电压表前，如果指针不在零刻度上，要将指针调到零刻度
B ．有三个接线柱的电压表，有三个量程
C ．使用电压表时，绝对不允许直接把表接在电源两极间
D ．电压表应串联在电路中
12 ．如图所示，L l和L2是两只相同的小灯泡，a 、b 是电流表或电压表。
闭合开关S 后，若两灯都能发光，则( )
A ．a 、b 均是电流表
B ． a 、 b 均是电压表
C ．a 为电流表，b 为电压表
D ．a 为电压表，b 为电流表
13 ．如图所示电路，当开关S 闭合后，L2、L1均能发光，电流表、电压表均有示数。
过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是( )
A ．L l灯丝断了
B ．L l短路
C ．L 2灯丝断了
D ．L2短路
14 ．如图所示，电源电压不变。
闭合S1后，再闭合S2，电流表的示数，电压表的示数。
（选填“变大”“变小”或“不变”)
15 ．科学探究：苹果电池的电压大小U 与电极插入苹果的深度h 的关系。
在苹果中插入铜片和锌片，就能自制成为一个苹果电池，铜片是电池的正电极，锌片是负电极。
那么，苹果电池的电压大小与电极插入苹果的深度有怎样的关系呢？某实验小组用如图所示的实验器材对该问题进行探究。
(1)请用笔画线代替导线完成图中的实物连接；
(2)实验时，应保持其他条件不变，只改变。
(3)小组同学测得的实验数据如下表，当深度为scm 时，电压表示数如上图所示，请将电压值填入下表的空格中；
(4)分析表格中的数据，你能得到的实验结论是；
(5)科学猜想：苹果电池的电压大小还可能与有关；
(6)如果实验前不知道苹果电池的正负极，可以使用电压表来判断，你认为还可以使用
（填一种实验器材）来判断。
16 ．如图所示的电路中，电源电压保持不变。
灯L l、L2可能出现了断路故障，闭合开关
S后：（用字母代号填空）
(1)若两灯均不发光，则三个电表中示数一定大于零的电表是表。
(2)若两灯中有一灯不发光，则三个电表中示数一定大于零的电表是表。
课时8 电压的测量(1) 答案
1 . D
2 . B
3 . B
4 . C
5 . A
6 . A
7 ．电荷电流U伏特 1.5V
8 ．串联并联量程正接线柱流进负接线柱流出
9 . 0.4 铜
10 . 2 . 6 13
11 . A
12 . C
13 . A
14 ．变大变大
15 .(1)略（2 ）电极插入苹果的深度h(3) 0 . 30 (4)苹果电池的电压大小U 随电极插入苹果深度h 的增加而增大（5 ）苹果的种类（或苹果大小、两电极间的距离等）(6)电流表
16 . (1) V (2) V 、A。
