电子扭转试验机
扭转试验机的原理结构介绍
扭转试验机的原理结构介绍扭转试验机是一种可测试材料扭转性能的机器，被广泛应用于工程材料性能测试、机械零件的验收以及生产质量控制等方面。
本文将介绍扭转试验机的原理、结构以及应用领域。
原理扭转试验机使用了扭矩传感器和旋转角度传感器，对材料在扭转过程中受到的扭矩和旋转角度进行测量，从而可以计算出其扭转性能指标。
扭矩传感器将扭矩转换成电信号，旋转角度传感器则将旋转角度转换成电信号，两者共同构成扭转试验机的测量系统。
在扭转试验过程中，通常将样品固定在扭转试验机上，然后旋转一定的角度，同时测量受到的扭矩大小。
可以通过改变扭转速率或者扭转角度来对材料的扭转性能进行测试。
结构扭转试验机主要由以下几部分组成：电机扭转试验机的电机负责让样品产生扭转，通常会选用直流电机或交流电机作为驱动电机。
电机的输出扭矩需要传递到材料上进行测量。
传感器传感器是扭转试验机的核心部件，负责测量扭矩以及旋转角度，从而得出材料的扭转性能指标。
传感器的准确度会直接影响测试结果的准确性。
通常情况下，扭转试验机会选用扭矩传感器和旋转角度传感器进行测量。
控制系统扭转试验机的控制系统负责自动控制电机转动速率，同时可以设定扭转角度以及扭转速率。
在测试完成后，控制系统可以将测试结果进行处理，生成测试报告。
样品夹具样品夹具负责将材料牢固固定在扭转试验机上，并负责传递扭矩到材料上进行测试。
通常情况下，样品夹具会根据材料的不同进行特别定制。
应用领域扭转试验机广泛应用于各种工程材料的性能测试、机械零件的验收以及生产质量控制等领域。
以下是几个具体的应用场景：金属材料的性能测试扭转试验机可以用来测试各种金属材料的扭转性能，包括钢铁、铜、铝等材料。
扭转试验可以测试材料在受到扭转时的变形情况以及变形能力。
塑料材料的性能测试扭转试验机还可以用来测试塑料等非金属材料的扭转性能，塑料材料通常具有良好的塑性和可塑性，扭转试验可以帮助测试其扭转刚度和扭转强度等指标。
机械零件验收扭转试验机可以用来检验各种机械零件的扭转性能是否达到设计要求，从而确定零部件是否可以投入使用。
扭转试验机的结构及原理
扭转试验机的结构及原理
电子扭转试验机的主要功能就是为测试和检测各种扭转弹簧而设计制造的一种智能化多功能计量仪器。
具有操作简单,精度高、功能全、携带方便等特点。
扭矩传感器是用来测量扭矩力的，扭矩传感器一般用扭转试验机来标定，而扭转试验机是专门用来对试样施加扭矩，测定扭矩大小的设备。
它的类型较多，结构形式也各有不同。
但一般都是由加载和测力两个基本部分组成。
我们按照一种扭转试验机为例说明扭转试验机的结构及工作原理。
一般的扭矩试验机是采用伺服直流电动机加载、杠杆电子自动平衡测力和可控硅无级调速控制加载速度，具有正反向加载、精度较高、速度宽广等优点。
根据扭矩传感器的量程可选不同档位的扭力测量，一般扭矩1000牛米，分四级度盘，分别是0-100、0-200、0-500、0-1000扭矩。
加载速度有0-36和0-360两挡，工作空间650mm。
首先我们了解一下加载，安装在扭转试验机溜板上的加载机构由六个滚珠轴承支持在机座的导轨上，可以前后滑动。
加载时，打开电源开关，直流电动机转动，通过减速齿轮箱的两级减速，带动活动夹头转动，从而对安装在两夹头之间的试件施加扭矩。
操作面板上一般有电源开关。
加载按钮一组三个，可控制试验机的正反向加载和停机。
加载速度由速度范围开关换挡、用调速电位器调节。
标签:
扭转试验机。
扭转试验机安全操作规程
扭转试验机安全操作规程扭转试验机是一种常见的实验设备，用于测试材料的强度和耐久性。
为了确保实验过程的安全性，以下是扭转试验机的安全操作规程。
规程一：设备检查1. 在进行实验之前，操作人员应对扭转试验机进行仔细检查。
确保所有零部件和操作装置都处于正常工作状态，并且没有任何松动或损坏。
2. 检查试验机的电源和电气设备，确保其工作正常，并且符合安全规范。
如果发现任何问题，应立即联系维修人员进行修理或更换。
3. 检查仪器仪表的准确性和可靠性。
如有需要，应进行校准或更换。
规程二：实验准备1. 在进行实验之前，操作人员应熟悉扭转试验机的操作原理和步骤，并且清楚了解所要测试的材料的性质和要求。
2. 确保实验区域的周围环境整洁、清晰，并且没有任何杂物或障碍物。
此外，应确保实验区域有足够的通风和照明。
3. 检查试样装置和夹具，确保其适当安装和固定，以防止试样脱落或松动。
规程三：个人防护1. 操作人员在进行实验时，应佩戴适当的个人防护装备，包括安全眼镜、防护手套和防护服。
这样可以确保人员在实验过程中免受任何潜在的危险和伤害。
2. 如果实验材料或试样具有毒性或有害物质，则操作人员还应佩戴适当的呼吸防护设备。
3. 操作人员应随时保持警觉，避免出现倦怠或分心现象。
并且禁止在操作过程中吃喝、抽烟或使用手机。
规程四：操作步骤1. 在进行实验之前，操作人员应确保实验室内的人员和测试材料的位置安全，并与其他人员保持适当的距离。
2. 在启动扭转试验机之前，应先调整合适的实验参数，如扭矩范围、扭转速度等，确保操作符合实验要求。
3. 操作人员应仔细操作试验机的控制面板，确保试验机按照设定参数进行工作。
如有异常情况或设备故障，应立即停止操作，并报告维修人员。
4. 在实验过程中，操作人员应时刻注意仪器仪表的指示和试样的状况。
如发现试样出现异常，应立即停止实验，并记录相关情况。
规程五：紧急情况处理1. 在发生任何紧急情况时，操作人员应立即停止实验，并按照应急预案进行处理。
扭转试验机安全操作规程
扭转试验机安全操作规程扭转试验机是一种主要用于检测材料抗扭性能的设备，因此在使用过程中需要特别注意安全操作，以防意外事故的发生。
下面是扭转试验机的安全操作规程：一、设备及用途1.1 设备名称：扭转试验机1.2 主要用途：用于测试材料的抗扭性能1.3 设备型号：根据实际型号确认二、设备检查2.1 使用前检查供电电源，电线接头是否牢固，电源是否正常。
2.2 检查设备的操作按钮、显示屏幕、传感器、接线端子等是否完好无损。
2.3 验证设备参数是否符合试验要求：载荷量、位移量、位移速度等。
2.4 检查夹具、夹具上的垫片、夹具的位置是否正确。
三、安全操作3.1 操作前，必须穿戴好安全防护用品（安全眼镜、手套等），以防意外事故的发生。
3.2 操作时必须按照正确的操作流程进行，不得擅自操作试验机。
3.3 操作时必须严格按照负载比例、速度、容器大小等要求进行，严禁超载、超速等操作。
3.4 操作时必须注意试验过程中采集到的数据是否符合试验要求，及时进行调整。
3.5 如遇设备故障或操作问题，请停机处理，并及时通知维护人员。
3.6 试验结束后，必须将试验数据收集保存好，并对设备进行清洁、维修、保养。
四、操作禁止项目4.1 严禁在试验机运行时插拔电源插头。
4.2 严禁试验过程中使用刀，不准将手伸入试验机。
4.3 严禁超负荷、超速进行试验。
4.4 试验过程中禁止使用手机以及其他电子设备。
4.5 试验过程中禁止吸烟、喝酒或带有酒精味的口香糖等等。
五、紧急情况的处理5.1 如在试验过程中发生任何紧急情况，请立即停机，并原地等待维护人员处理。
5.2 在紧急情况下，首先要确保自身安全。
如发生火灾，请立即按照应急处理步骤处理。
5.3 安全出口请妥善标示、保持畅通。
六、安全注意事项6.1 扭转试验机应设置在安全区域内。
在试验过程中应有专人监督操作和观察。
6.2 操作人员需经过专业的技术培训，并且严格按照安全操作规程进行操作。
6.3 在试验过程中，如发现异常情况，请立即停机，并及时报告维修人员。

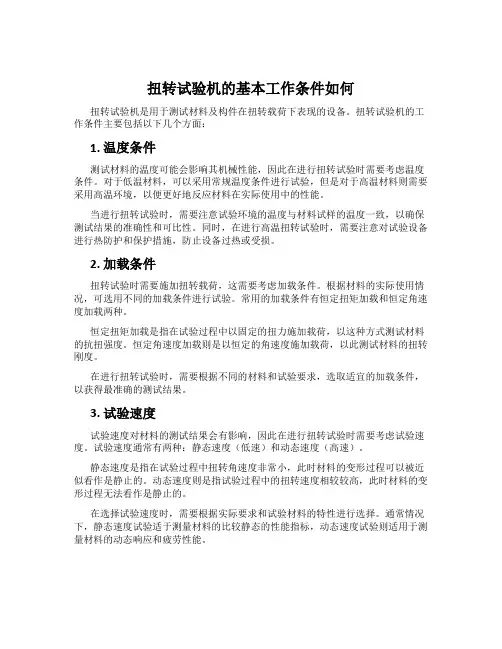

扭转试验机的基本工作条件如何
扭转试验机的基本工作条件如何扭转试验机是用于测试材料及构件在扭转载荷下表现的设备。
扭转试验机的工作条件主要包括以下几个方面：1. 温度条件测试材料的温度可能会影响其机械性能，因此在进行扭转试验时需要考虑温度条件。
对于低温材料，可以采用常规温度条件进行试验，但是对于高温材料则需要采用高温环境，以便更好地反应材料在实际使用中的性能。
当进行扭转试验时，需要注意试验环境的温度与材料试样的温度一致，以确保测试结果的准确性和可比性。
同时，在进行高温扭转试验时，需要注意对试验设备进行热防护和保护措施，防止设备过热或受损。
2. 加载条件扭转试验时需要施加扭转载荷，这需要考虑加载条件。
根据材料的实际使用情况，可选用不同的加载条件进行试验。
常用的加载条件有恒定扭矩加载和恒定角速度加载两种。
恒定扭矩加载是指在试验过程中以固定的扭力施加载荷，以这种方式测试材料的抗扭强度。
恒定角速度加载则是以恒定的角速度施加载荷，以此测试材料的扭转刚度。
在进行扭转试验时，需要根据不同的材料和试验要求，选取适宜的加载条件，以获得最准确的测试结果。
3. 试验速度试验速度对材料的测试结果会有影响，因此在进行扭转试验时需要考虑试验速度。
试验速度通常有两种：静态速度（低速）和动态速度（高速）。
静态速度是指在试验过程中扭转角速度非常小，此时材料的变形过程可以被近似看作是静止的。
动态速度则是指试验过程中的扭转速度相较较高，此时材料的变形过程无法看作是静止的。
在选择试验速度时，需要根据实际要求和试验材料的特性进行选择。
通常情况下，静态速度试验适于测量材料的比较静态的性能指标，动态速度试验则适用于测量材料的动态响应和疲劳性能。
4. 试样准备为了保证测试结果的准确性，需要对试样进行准备。
试样的几何尺寸和形状应符合相关标准或试验要求，并且要保证试样的制备过程中不会引入显著的缺陷或损伤。
在进行扭转试验前需要对试样进行预处理，例如去除表面污物、划痕和氧化层，以保证试样表面光洁。
扭转试验机安全操作及保养规程
扭转试验机安全操作及保养规程1. 前言扭转试验机是用于测定材料扭转性能的设备。
正确的操作和保养对保证设备的安全运行和延长设备的使用寿命非常重要。
本文为扭转试验机的安全操作及保养规程，旨在帮助用户正确使用和维护设备。
2. 安全操作规程2.1 设备安装•选择平稳、干燥、空气流通的环境，确保设备放置稳固。
避免放置在潮湿、多尘的地方。
•牢固连接电源和接地线，确保设备接地可靠。
•安装完设备后，应进行检查，确认设备符合规范要求。
2.2 设备开机前准备•检查设备开关、仪表、传感器等是否正常工作。
•确认扭力传感器和位移传感器是否连接良好。
•保持测试室内清洁，并保持环境恒温恒湿。
2.3 设备操作•对于未经培训的人员，严禁使用扭转试验机进行测试。
•在设备开始测试之前，应注意检查设备是否正常工作，并确认测试参数是否正确设置。
•操作人员应按照正确的操作流程进行操作，确保安全、准确地完成测试。
•在测试过程中，应严格遵守安全操作规程，保持测试室内清洁。
•在测试结束后，应关闭电源开关并拔掉电源插头，保持设备清洁，为下次使用做好准备。
2.4 应急措施•在发生紧急情况时，应立即停止测试，并按照现场应急预案进行应对。
•在测试过程中，若设备出现异常，应立即进行停机检查，防止设备发生意外。
3. 设备保养规程3.1 日常检查•每次使用设备前，应检查设备是否完好无损，连接是否牢固。
•每次使用设备后，应清理设备表面和内部，尤其是紧固件、传动件等重点部位。
•定期检查设备的传感器、电源开关、仪表等是否正常工作。
•定期更换设备的易损件，如扭力传感器、位移传感器等。
3.2 设备保养•润滑系统：定期对设备的润滑部位进行润滑，确保设备传动部位的正常运转。
•定期进行设备的清洗，特别是测试室内部的环境，避免灰尘对设备的影响。
•定期检查设备的机械结构、电气系统等是否存在故障，及时进行维修和更换。
4. 结束语扭转试验机在材料测试中所起的作用不容小觑，而正确的操作和保养能够为设备的安全使用和延长使用寿命提供保障。
扭转试验机的原理结构介绍
扭转试验机的原理结构介绍扭转试验机是一种用于测试材料在扭转载荷下的强度和模量的设备。
它可以用于测试金属、塑料、橡胶等各种材料的机械性能，是材料研究和开发的重要工具。
本文将对扭转试验机的原理结构进行介绍。
原理扭转试验机利用扭矩传感器和旋转编码器来测量材料的扭转强度和变形量。
它工作的基本原理是将一个圆柱形试样夹在两个夹持装置中，其中一个夹持装置固定，而另一个装置随着转轴旋转。
当试样受到扭矩时，扭矩传感器将扭矩值转换为电信号发送给计算机处理；旋转编码器则测量试样的旋转角度，从而计算出试样的扭转模量。
结构扭转试验机一般由以下部分组成：1.主机主机由底座、上下夹具、电机和主轴等组成。
主轴和电机的转动力矩可调节，以便对不同的试样施以不同的扭矩。
夹具的设计应便于加装和取下样品。
底座必须牢固，以确保试验的稳定性。
2.扭矩传感器扭矩传感器用于测量施加在试样上的扭矩大小。
扭矩传感器的精度决定了试验机的测试精度和可靠性。
3.转速传感器转速传感器用于测量试样的旋转速度。
这个参数对于计算扭转角度和扭转模量非常重要。
4.控制系统控制系统是扭转试验机的重要组成部分，它包括电脑、软件和数据采集板等。
控制系统的任务是控制电机转速、采集扭矩和转速数据，并将其显示和记录下来。
使用使用扭转试验机时需要注意以下几点：1.选择合适的试验方法和试验条件，确保数据的准确可靠。
2.在进行试验前应校准扭矩传感器和转速传感器，以保证数据的精确性。
3.试样的形状、尺寸和表面质量对试验结果有重要影响，应仔细筛选和处理试样。
4.在安装和夹紧试样时要稳固可靠，防止试样偏位或产生其他外力影响测试数据。
结语扭转试验机作为材料测试和研究的重要设备，其原理和结构的介绍对于使用者和技术工作者具有重要的指导意义。
在正确理解和使用扭转试验机的基础上，可以更好地发挥其在材料研究中的作用。
扭力试验机的工作原理
扭力试验机的工作原理
扭力试验机的工作原理是利用电机提供的动力，通过传动装置将扭矩传递给被试样，测量被试样在受力情况下的扭转性能。
具体而言，扭力试验机的工作原理包括以下步骤：
1. 电机驱动: 试验机内设有电机，通过电源提供的电能将电机
驱动起来。
电机的类型可以是直流电机、交流电机或步进电机，具体使用哪种电机取决于试验的需求。
2. 传动装置：电机通过传动装置，如齿轮、皮带或链条等，将动力传递给扭转机构。
传动装置的设计根据试验机的形式和扭矩要求进行选择，以确保能够准确传递扭矩。
3. 扭转机构：扭转机构是试验机的关键组成部分，用于转换电机提供的旋转运动为被试样的扭转运动。
常见的扭转机构包括螺旋传动机构和杆式传动机构等。
4. 采集和测量：试验机配备了传感器和测量设备，用于检测和测量被试样产生的扭矩和角度。
传感器可以是应变片、扭力传感器或光学编码器等，用于将扭转力转化为电信号，并传递给测量设备进行处理和显示。
5. 控制系统：试验机还配备有控制系统，用于控制电机的转速、扭矩和测试过程的参数。
通过控制系统，用户可以设定测试参数并监控测试过程，以确保准确的测试结果。
总之，扭力试验机通过电机提供动力，传递给扭转机构，将扭矩转化为被试样的扭转运动，并通过测量设备采集相关数据，最终用于评估被试样的扭转性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
JRN-100电子扭转试验机
一.技术说明及使用范围
1．电子扭转试验机适用于各种形状的扭力簧、发条、螺钉、其他金属或非金属材料在扭转力矩作用下进行力学性能试验；具有结构紧凑，操作简单，维护方便等特点。
是质检单位、大专院校、科研院所及工矿企业必备的试验检测仪器。
2．本机完全符合《GB/T9370-1999》、《JJG269-1981》、《GB/T239-1999》扭转试验试验机标准及材料试验方法等。
二．技术参数：
1．规格：JRN-100；
2．精度等级：1级；
3．最大试验扭矩：100N.m；
4．有效扭矩测量范围：0.2N.m -100N.m (最大试验扭矩的0.2%～100%)；
5．扭矩测量相对误差：示值的±1%以内；
6．最小扭矩分辨率：传感器满量程的1/300000；
7．扭转角测量范围：0～100000°；
8．扭转角测量相对误差：示值的±1%以内；
9．试验速度范围：0.01~1000°/min无级调速；
10．速度精度：示值的±1%以内；
11. 夹头间最大间距:610mm;
12．超载保护：超过最大扭矩10%时自动保护；
13．电机：单相：AC220V±10%，0.2kW；
14．主机尺寸：1500×420×1250mm；
15．主机重量：约550kg。
夹持试样尺寸：ø3-ø6
三．配置：
1.100N.m主机一台；
2.机内含有：
①100N.m高精度扭力传感器一只（精度FS±0.2%）；
②日本松下原装进口全数字交流伺服电机系统一套；
③高精度摆线齿轮减速机一台；
④M212C控制及测量控制系统一套；
3.M212C中文版试验软件一套（可进行扭转试验，可根据客户产品要求按照GB、ISO、JIP 等标准编制；能自动求取最大扭矩、扭转模量及扭转角度等参数。
）；
4.夹具配置（暂定一套）：
5.联想品牌电脑一台；
6.HP喷墨彩色打印机一台；
7.电脑桌一张
8.专用试验工具一套。
深圳市君瑞仪器设备有限公司生产。
