不锈钢标样反测数据
不锈钢检测报告
不锈钢检测报告以下是一个关于不锈钢材料的检测报告，长度超过了700字。
请尽量压缩字数，或提供特定的信息和要求，以便生成精确的报告。
报告主题：不锈钢材料检测报告1. 实验目的：本次实验的目的是检测不锈钢材料的化学成分、机械性能和耐腐蚀性能，评估其质量和适用性。
2. 样品信息：样品为一块不锈钢板材，尺寸为10cm x 10cm x 1cm 。
3. 实验方法：(1) 化学成分分析：采用光谱分析仪对样品进行化学成分分析，测定主要成分含量。
(2) 机械性能测试：通过拉伸试验仪测试样品的抗拉强度、屈服强度和延伸率。
(3) 耐腐蚀性能评估：使用盐水溶液对样品进行耐腐蚀性能测试，并观察样品表面是否出现腐蚀、氧化等情况。
4. 实验结果：(1) 化学成分分析：样品的主要化学成分如下：- 铁含量：XX%- 镍含量：XX%- 铬含量：XX%- 锰含量：XX%- 碳含量：XX%(2) 机械性能测试：样品的机械性能如下：- 抗拉强度：XX MPa- 屈服强度：XX MPa- 延伸率：XX%(3) 耐腐蚀性能评估：经过盐水溶液腐蚀测试后，样品表面未出现腐蚀、氧化等情况，具有较好的耐腐蚀性能。
5. 实验结论：根据实验结果，可以得出以下结论：- 样品的化学成分符合不锈钢材料的标准要求。
- 样品具有较高的机械性能，能够满足一般工程要求的强度和延展性。
- 样品的耐腐蚀性能较好，在一般工作环境下能够保持较长的使用寿命。
6. 建议：根据实验结果，建议继续进行长时间的耐腐蚀试验，以评估样品在特殊环境下的耐久性能。
以上是一份关于不锈钢材料检测的报告，如有任何问题或特殊要求，请随时联系我们。
不锈钢质量检验报告
不锈钢质量检验报告一、引言不锈钢是一种耐蚀性能较强的合金钢材，被广泛应用于建筑领域、制造业等领域中。
为确保不锈钢的质量和使用性能，本次进行了不锈钢的质量检验，以评估其物理、化学和力学性能。
本报告旨在总结检验结果，并提供相应的结论和改善建议，以确保不锈钢的质量符合相关标准和要求。
二、检验方法和仪器1.材料取样：从不锈钢材料中随机取样，确保取样的代表性。
2.材料外观检验：利用目视检查材料的表面有无明显的裂纹、疤痕、锈蚀等。
3.材料化学成分检验：采用化学分析方法，如光谱分析仪等，来测试不锈钢材料的化学成分。
主要检测元素有钢中含碳量、铬含量、镍含量、硅含量等。
4.材料物理性能检验：包括密度、硬度、导热性和磁性等。
5.材料力学性能检验：包括抗拉强度、屈服强度、伸长率等。
三、检验结果与分析1.外观检验：经过目视检查，不锈钢材料表面无明显的裂纹、疤痕或锈蚀，外观符合标准要求。
2.化学成分检验：根据化学分析结果，不锈钢材料的碳含量为0.05％，铬含量为16％，镍含量为8％，硅含量为0.3％。
这些化学成分满足相关标准的要求，表明材料的合金配比正确，可以提供良好的耐腐蚀性能。
3.物理性能检验：a. 密度测试结果为7.9g/cm³，与理论值相近，表明不锈钢材料的密度合格。
b.硬度测试结果为180HB，符合标准要求，表明不锈钢材料具有较好的硬度。
c.导热性测试结果为15W/(m·K)，导热性能良好，能够有效传导热量。
d.磁性测试结果为磁性极弱，符合不锈钢材料应有的非磁性特性。
4.力学性能检验：a.抗拉强度测试结果为500MPa，达到标准要求，表明不锈钢材料具有较好的抗拉强度。
b.屈服强度测试结果为200MPa，满足标准要求，表明不锈钢材料在受力情况下具有良好的变形能力。
c.伸长率测试结果为40%，符合标准要求，表明不锈钢材料的延展性良好。
四、结论通过对不锈钢材料的质量检验，得出以下结论：1.不锈钢材料的外观无明显缺陷，符合标准要求。
202不锈钢检测标准
202不锈钢检测标准202不锈钢是一种具有很强耐腐蚀性能的合金材料，广泛应用于建筑、石油化工、医药制造、食品加工等领域。
为了确保产品质量，不锈钢需要进行严格的检测。
下面将介绍几种常见的不锈钢检测标准及其相关参考内容。
1. GB/T 2072-2008 不锈钢化学分析方法该标准规定了不锈钢化学分析的方法，包括试样的取样、预处理、化学分析等内容。
其中，化学分析方法主要包括光谱法、感应耦合等离子体发射光谱法、电感耦合等离子体发射光谱法等。
2. GB/T 4340.1-2009 不锈钢评定方法该标准规定了不锈钢的评定方法，包括外观检查、尺寸、形状和重量、机械性能、化学成分和金相组织等方面。
其中，机械性能测试方法主要包括拉伸试验、冲击试验、硬度试验等。
3. GB/T 2975-2018 钢和铁的铬含量的测定方法该标准规定了钢和铁的铬含量的测定方法，是不锈钢检测中的重要指标之一。
测定方法常用的有亚硫酸盐滴定法、电位滴定法等。
4. GB/T 1220-2007 不锈钢棒材、线材、型材和钒钡及其余量化学分析方法该标准规定了不锈钢棒材、线材、型材和钒钡及其余量化学分析的方法，包括试样的制备、化学分析等。
常用的化学分析方法有分光光度法测定钕、兰姆灼烧法测定钛、电位差滴定法测定钛和铌等。
5. GB/T 2380.1-2020 不锈钢及相关镍基合金金相检验方法该标准规定了不锈钢及相关镍基合金的金相检验方法，包括试样制备、腐蚀试验、金相显微镜检验等。
金相显微镜检验是通过显微镜观察材料的金相结构和组织来判断其质量。
不锈钢检测标准的相关参考内容不仅包括上述标准，还包括行业内的技术标准、企业制定的内部标准，以及先进的不锈钢检测方法和设备。
比如，X射线衍射法、扫描电子显微镜、原子力显微镜等先进仪器可以用于不锈钢的组织形貌分析和成分分析。
此外，还可以参考相关的专业书籍、期刊论文和行业协会的技术资料，以了解不锈钢检测的最新研究和应用案例。
904不锈钢检测报告
904不锈钢检测报告1. 引言本文档是对904不锈钢进行检测的报告。
904不锈钢是一种高合金耐酸耐蚀不锈钢，常用于海洋环境和硫酸等强酸环境下的工业制造。
通过对其性能和组成进行全面的检测分析，我们可以评估其适用性和质量。
2. 目标本次检测的目标是对904不锈钢的物理性质、化学成分和耐腐蚀性能进行全面评估。
具体包括以下几个方面：•密度和熔点测试•强度和耐拉伸性能测试•化学成分分析•耐腐蚀性能测试3. 检测方法3.1 密度和熔点测试密度和熔点是衡量不锈钢性能的重要指标。
本次测试将采用浸水法测定材料的密度，以及差热分析法测定材料的熔点。
3.2 强度和耐拉伸性能测试强度和耐拉伸性能是评估不锈钢材料性能的关键指标。
本次测试将采用万能试验机，按照相关标准进行拉伸试验，测试材料的屈服强度、抗拉强度和伸长率等性能。
3.3 化学成分分析904不锈钢的化学成分对其性能和耐腐蚀性有重要影响。
本次测试将使用光谱分析仪对材料进行化学成分分析，包括主要合金元素的含量如铬、镍、钼等。
3.4 耐腐蚀性能测试904不锈钢作为耐酸耐蚀材料，其耐腐蚀性能是核心指标之一。
本次测试将采用盐雾试验和酸碱腐蚀试验，评估材料在不同腐蚀环境下的耐蚀性能。
4. 结果与分析4.1 密度和熔点测试结果经过浸水法和差热分析法测试，得到904不锈钢的密度为7.85 g/cm³，熔点为1350-1400℃。
4.2 强度和耐拉伸性能测试结果经过万能试验机拉伸测试，得到904不锈钢的屈服强度为220 MPa，抗拉强度为480 MPa，伸长率为40%。
4.3 化学成分分析结果经过光谱分析仪化学成分分析，得到904不锈钢中的铬含量为20-23%、镍含量为4-5%、钼含量为1-2%。
4.4 耐腐蚀性能测试结果经过盐雾试验和酸碱腐蚀试验，证实904不锈钢具有优异的耐腐蚀性能，能够在海洋环境和强酸腐蚀环境中长期稳定使用。
5. 结论综合以上测试结果和分析，我们可以得出以下结论：•904不锈钢具有适当的密度和高熔点，适用于高温环境下的使用；•904不锈钢具有较高的强度和良好的耐拉伸性能；•904不锈钢的化学成分符合标准要求，保证了材料的性能稳定性；•904不锈钢在盐雾和酸碱环境下表现出了出色的耐腐蚀性能。
SUS304不锈钢的一些参数
SUS304不锈钢的一些参数
304不锈钢是美国ASTM标准生产出来的不锈钢体系中的一个牌号，日本引进了该体系，生产出的不锈钢命名为SUS30408，在中国国内相应的牌号为06Cr19Ni10。
该材料在使用过程中需要保证化学成分。
其主要元素C、Si、Mn、P、S在质量百分含量上不应超过：0.08%(若低于0.06%更优）、0.75%（上、下偏差均为0.04%）、2.0%（上、下偏差均为0.04%）、0.045%（上偏差均为0.005%）、0.030%（上偏差均为0.005%），即其质量百分含量上应该低于上述数值。
Cr、Ni为主要的起抗腐蚀作用的合金元素，在成分上应分别满足18.00~20.00%、8.00~11.00%之间。
通常，合金元素Cr是保证耐腐蚀性元素，也是铁素体形成元素，含量过高或过低均不合适，考虑到单面组坯后进行热轧时有烧损，含量应控制在19.00%的正偏差上；合金元素Ni 是稳定奥氏体化元素，考虑到后续的烧损含量应该控制在10%左右（在9.5~10%之间也可接受）。
通常力学性能不作为交货条件的衡量标准，但也有如下指标。
R P0.2（表示规定非比例延伸率为0.2%时的应力）不小于205MPa，抗拉强度不应小于520MPa，样品短标距的断后伸长率不应小于40%。
通常，硬度在硬度上也不作详细的规定，通常HBW≤200，或HRB≤92或HV ≤210。
通常，要求不锈钢板经过固熔处理后交货。
不锈钢的测定

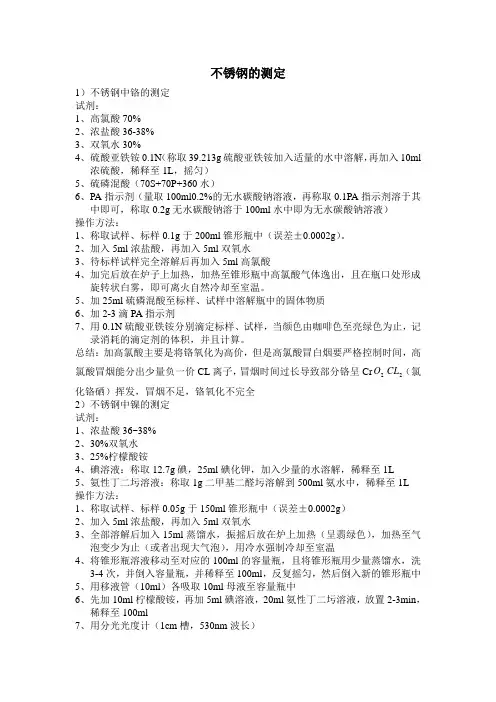

不锈钢的测定1）不锈钢中铬的测定试剂：1、高氯酸70%2、浓盐酸36-38%3、双氧水30%4、硫酸亚铁铵0.1N （称取39.213g 硫酸亚铁铵加入适量的水中溶解，再加入10ml浓硫酸，稀释至1L ，摇匀）5、硫磷混酸（70S+70P+360水）6、PA 指示剂（量取100ml0.2%的无水碳酸钠溶液，再称取0.1PA 指示剂溶于其中即可，称取0.2g 无水碳酸钠溶于100ml 水中即为无水碳酸钠溶液）操作方法：1、称取试样、标样0.1g 于200ml 锥形瓶中（误差±0.0002g ）。
2、加入5ml 浓盐酸，再加入5ml 双氧水3、待标样试样完全溶解后再加入5ml 高氯酸4、加完后放在炉子上加热，加热至锥形瓶中高氯酸气体逸出，且在瓶口处形成旋转状白雾，即可离火自然冷却至室温。
5、加25ml 硫磷混酸至标样、试样中溶解瓶中的固体物质6、加2-3滴PA 指示剂7、用0.1N 硫酸亚铁铵分别滴定标样、试样，当颜色由咖啡色至亮绿色为止，记录消耗的滴定剂的体积，并且计算。
总结：加高氯酸主要是将铬氧化为高价，但是高氯酸冒白烟要严格控制时间，高氯酸冒烟能分出少量负一价CL 离子，冒烟时间过长导致部分铬呈Cr 2O 2CL （氯化铬硒）挥发，冒烟不足，铬氧化不完全2）不锈钢中镍的测定试剂：1、浓盐酸36~38%2、30%双氧水3、25%柠檬酸铵4、碘溶液：称取12.7g 碘，25ml 碘化钾，加入少量的水溶解，稀释至1L5、氨性丁二圬溶液：称取1g 二甲基二醛圬溶解到500ml 氨水中，稀释至1L 操作方法：1、称取试样、标样0.05g 于150ml 锥形瓶中（误差±0.0002g ）2、加入5ml 浓盐酸，再加入5ml 双氧水3、全部溶解后加入15ml 蒸馏水，振摇后放在炉上加热（呈翡绿色），加热至气泡变少为止（或者出现大气泡），用冷水强制冷却至室温4、将锥形瓶溶液移动至对应的100ml 的容量瓶，且将锥形瓶用少量蒸馏水，洗3-4次，并倒入容量瓶，并稀释至100ml ，反复摇匀，然后倒入新的锥形瓶中5、用移液管（10ml ）各吸取10ml 母液至容量瓶中6、先加10ml 柠檬酸铵，再加5ml 碘溶液，20ml 氨性丁二圬溶液，放置2-3min ，稀释至100ml7、用分光光度计（1cm 槽，530nm 波长）3）磷的测定—钼兰比色法试剂：1、王水：盐酸+硝酸=3：12、高氯酸70%3、双氧水30%4、硫酸1：305、钼酸铵5%6、氟化钠-氟化亚锡：2.4%~0.2% 0.2g氯化亚锡溶于2.4%的100ml氟化钠水溶液中操作方法1、称取试样、标样0.1g于100ml锥形瓶中（误差±0.0002g），加3ml王水，在低温炉上溶解2、溶解完全后，加入2ml高氯酸（移液管加入，边加边摇），加完后放在电炉上加热冒烟，至高氯酸烟欲离开瓶口，取下自然冷却3、加1：30的硫酸10ml，溶解盐状试剂4、滴加30%过氧化氢至颜色由深蓝至浅蓝色，且无反应，立即放在炉上加热至冒大气泡（可能无大气泡，但可在小气泡没有的情况下取下）加5ml钼酸铵，立即加20ml氟化钠-氟化亚锡，并放置3-5min，流水冷却（流水冷却是为了让颜色更稳定）5、在721型比色仪上比色（波长650ml，1cm比色皿）空白溶液：于剩余溶液中滴加3%的高锰酸钾至红色的氧化钼兰，，放置1min以上，滴加亚硫酸钠至红色褪去总结：1、高氯酸冒烟时，温度控制一致，吸光度随氧化温度变化而变化2、滴加过氧化氢还原铬时，待瓶内无反应在放于电炉上加热3、磷钼兰显色后，放置3min后冷却，色泽稳定性好4、铬镍含量高时，溶液的吸光度明显增加，故必须采用空白页消除干扰4）锰的测定试剂1、36%~38%盐酸2、30%双氧水3、70%高氯酸4、10%过硫酸铵5、定锰混酸（称2g硝酸银溶于700ml水中加硫酸150ml冷却后再加磷酸150ml）操作方法1、称取标样、试样0.05g于100ml锥形瓶中，加3ml盐酸，3ml双氧水2、溶解完全后加入2ml高氯酸（用移液管加入）冒烟，烟在瓶口旋弧状，取下自然冷却3、加5ml定锰混酸溶液（不锈钢），溶解盐状物，再加入10ml过硫酸铵4、加完后，放在电炉上加热冒小气泡，取下放置3-5min5、根据溶液浓度适当加入蒸馏水6、比色、计算（1cm比色皿，530nm波长）5）硅的测定试剂1、36%~38%盐酸2、30%双氧水3、5%钼酸铵4、5%草酸5、1%硫酸亚铁铵（每100ml蒸馏水加1ml硫酸）操作方法1、称取试样、标样0.05g于100ml锥形瓶中，加5ml盐酸，5ml双氧水2、溶解完全后，加40ml蒸馏水，放于电炉上加热至冒大气泡，取下自然冷却3、冷却后，将其倒入100ml容量瓶中，并稀释至刻度，吸取10ml母液倒入100ml容量瓶中4、加钼酸铵5ml，放入沸水中，摇动30s，取出立即加草酸10ml，5ml硫酸亚铁铵，放置2-3min，稀释至刻度5、比色、计算（1cm比色皿，波长680nm）附注：1、加钼酸铵是为了使硅能与其形成硅钼络离子2、草酸能破坏杂多酸络合物，还能与三价铁络合3、硫酸亚铁铵中亚铁将硅钼络离子还能钼蓝6）不锈钢中钼的测定试剂：1、硫酸铜溶液：1g硫酸铜加入300ml蒸馏水，85ml硫酸后以水稀释至1L2、稀王水：200ml盐酸，65ml硝酸，以水稀释至1L3、抗坏血酸10%4、硫氰酸铵30%操作方法称取0.5g于200ml锥形瓶中，加25ml稀王水溶解，煮沸驱尽氮的氧化物，冷却，置于100ml容量瓶中，以水稀释至刻度，吸取母液5ml置于50ml容量瓶中，加5ml硫酸铜溶液，30%硫氰酸铵10ml，抗坏血酸10ml，以水稀释至刻度，摇匀，室温静置2-3min，以水为空白，波长500nm，测消光度7）铜的测定试剂1、王水2：12、高氯酸3、柠檬酸铵溶液50%4、氨水1：15、中性红指示剂0.1%，乙醇溶液6、BCO溶液0.1%，0.1gBCO溶液与100ml乙醇溶液（1：1）7、铜标准溶液，取纯铜0.1g溶于10ml硝酸（1：1）中煮沸冷却后，加水稀释至1L操作方法称取0.1g于150ml锥形瓶中，加王水7ml加热溶解，加高硫酸6ml加热冒烟，并维持30s左右，冷却，加水溶解盐类，于50ml量瓶中，以水稀释至刻度摇匀，取试液5ml于50ml量瓶中显色液：加2ml柠檬酸铵溶液，中性红1滴，用氨水1：1调节指示剂，由红变黄。
不锈钢检验标准
不锈钢检验标准
标准要求检验方法检 Nhomakorabea工具抽样方案
1.硬度:≦214HB
2.抗拉强度：304#≧520mpa；201#≧550mpa 。
3.屈服强度：304#≧205mpa；201#≧245mpa 。
4.延伸率：304#≧40%；201#≧30%。
页 次：第 2 页,共 2 页
检验项目
生效日期：2 0 1 0 年 月 日性能
送外检
文件编号：
5.弯曲试验：弯曲角度为90°, 弯心半径为钢管外径的3倍，钢管试样弯曲处内侧面不得有皱褶。
5.耐腐蚀性：能通过96小时5%浓度的盐雾测试。
盐雾测试
盐雾测试机
编制/日期： 审核/日期： 确认/日期： 批准/日期：
供应商每半年提供检验报告
每月检验一次
6质量管理标准
文件标题：不锈钢类进料检验标准版 本 号： A/0
不锈钢质量检验报告
不锈钢质量检验报告不锈钢是一种常用的合金材料，具有防锈、耐腐蚀等特点，广泛应用于建筑、制造等领域。
为了确保不锈钢产品质量，需要进行质量检验。
下面是一份不锈钢质量检验报告，总字数超过1200字：一、检验目的：本次检验的目的是对不锈钢的质量进行评估，确保其符合相关标准和要求。
二、检验范围：本次检验针对不锈钢材料的外观、化学成分、物理性能等方面进行测试。
三、检验项目及方法：1.外观检验使用裸眼观察不锈钢材料的表面是否光滑，无明显划痕、氧化现象等。
2.化学成分分析采集不锈钢样品进行化学成分分析，包括主要元素如铬、镍、钼、钛等的含量测试。
使用光谱仪等仪器进行测试，并与相关标准进行对比。
3.物理性能测试（1）密度测试：测量不锈钢材料的密度，使用比重计等仪器进行测试，并与相关标准进行对比。
（2）硬度测试：使用硬度计等仪器对不锈钢材料进行硬度测试，包括布氏硬度、洛氏硬度等。
（3）拉伸强度测试：使用拉力试验机等仪器对不锈钢材料进行拉伸强度测试，测量最大拉伸力和断后伸长率等指标。
四、检验结果与评定：1.外观检验结果：经外观检验，不锈钢材料表面光滑，无明显划痕、氧化现象，符合要求。
2.化学成分分析结果：根据化学成分分析，不锈钢中铬的含量为18.5%，镍的含量为8.2%，钼的含量为2.1%，钛的含量为0.5%。
与相关标准对比，不锈钢材料的化学成分符合要求。
3.物理性能测试结果：（1）密度测试结果：不锈钢材料的密度为7.93 g/cm³，与相关标准相符。
（2）硬度测试结果：经布氏硬度和洛氏硬度测试，不锈钢材料的布氏硬度为250HB，洛氏硬度为86HRC，符合要求。
（3）拉伸强度测试结果：经拉伸强度测试，不锈钢材料的最大拉伸力为460MPa，断后伸长率为30%，符合要求。
综上所述，经过外观检验、化学成分分析、物理性能测试等项目的检验，不锈钢材料的质量符合相关标准和要求。
五、检验结论：本次检验结果表明，不锈钢材料的质量符合标准要求，可放心使用。
