空调铜管管径选择表
空调铜管规格尺寸
空调铜管规格尺寸
一匹的冷媒管是6.35-9.52、
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式：
(D1D2)*π*d*L*ρ*M/2，
其中：D1－铜管外径，D2－铜管内径，d－铜管壁厚，L－铜管长度，ρ－铜管密度，M－铜管单价，元/KG(Ton)；
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕度。
不同管径铜管的长度与重量之间的大致关系即经验数据列表如下，其中以1米长为单位：
目前国内的内螺纹管管径主要有：￠12.7mm、￠9.52mm、￠9mm、￠7mm、￠6.35mm、￠5mm等几种规格，其中￠9.52mm、￠7mm应用最为普遍；。
空调铜管规格尺寸
空调铜管规格尺寸
一匹的冷媒管是6.35-9.52、
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式：
(D1 D2)*π*d*L*ρ*M/2，
其中：D1－铜管外径，D2－铜管内径，d－铜管壁厚，L－铜管长度，ρ－铜管密度，M－铜管单价，元/KG(Ton)；
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕度。
不同管径铜管的长度与重量之间的大致关系即经验数据列表如下，其中以1米长为单位：
目前国内的内螺纹管管径主要有：￠12.7mm、￠9.52mm、￠9mm、￠7mm、￠6.35mm、￠5mm等几种规格，其中￠9.52mm、￠7mm应用最为普遍；。

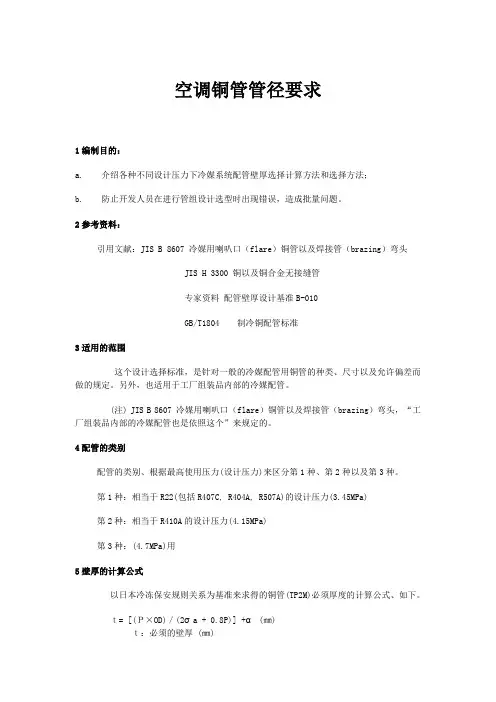

空调铜管管径要求
空调铜管管径要求1编制目的：a. 介绍各种不同设计压力下冷媒系统配管壁厚选择计算方法和选择方法；b. 防止开发人员在进行管组设计选型时出现错误，造成批量问题。
2参考资料：引用文献：JIS B 8607 冷媒用喇叭口（flare）铜管以及焊接管（brazing）弯头JIS H 3300 铜以及铜合金无接缝管专家资料配管壁厚设计基准B-010GB/T1804 制冷铜配管标准3适用的范围这个设计选择标准，是针对一般的冷媒配管用铜管的种类、尺寸以及允许偏差而做的规定。
另外，也适用于工厂组装品内部的冷媒配管。
(注) JIS B 8607 冷媒用喇叭口（flare）铜管以及焊接管（brazing）弯头，“工厂组装品内部的冷媒配管也是依照这个”来规定的。
4配管的类别配管的类别、根据最高使用压力(设计压力)来区分第1种、第2种以及第3种。
第1种：相当于R22(包括R407C, R404A, R507A)的设计压力(3.45MPa)第2种：相当于R410A的设计压力(4.15MPa)第3种：(4.7MPa)用5壁厚的计算公式以日本冷冻保安规则关系为基准来求得的铜管(TP2M)必须厚度的计算公式、如下。
ｔ= [(Ｐ×OD)／(2σa + 0.8P)] +α (㎜)ｔ：必须的壁厚 (㎜)P：最高使用的压力(设计压力) (MPa)OD：标准外径 (㎜)σa：在125℃的基本许可应力 (N／㎜2)＊σa = 33 (N／㎜2)α：腐蚀厚度 (㎜) ＊但是，对铜管的话为0(㎜)。
设计选择示例（TP2M）:以下以O型（TP2M）铜管设计为例①R22制冷系统排气管组壁厚选择，假设排气管组外径φ19.05，其壁厚选择方法如下：R22制冷系统排气侧最高压力取3.45MPa，计算如下：壁厚ｔ= [(P×OD)／(2σa + 0.8P)] +α (㎜)=（3.45×19.05）/（2×33+0.8×3.45）+0=0.9558mm取整，t=1.0mm。
空调铜管规格尺寸
空调铜管规格尺寸 This manuscript was revised by the office on December 22, 2012
空调铜管规格尺寸
一匹半的是6.35-12.7、
两匹的是9.52-12.7、/6.35-12.7
大于两匹的是9.52/12.7-15.88、
五匹是9.52/12.7-19.05
分转换：
英制单位与国际单位转换
1英寸=25.4毫米=8分
所以1分=8/25.4=3.175毫米
空调铜管理论重量
不同管径的铜管其长度与重量之间的关系如果要精确计算公式：
(D1D2)*π*d*L*ρ*M/2，
其中：D1－铜管外径，D2－铜管内径，d－铜管壁厚，L－铜管长度，ρ－铜管
密度，M－铜管单价，元/KG(Ton)；
按以上公式计算很麻烦，而且工程报价不需要这么精确，一般报价都留有裕
度。
不同管径铜管的长度与重量之间的大致关系即经验数据列表如下，其中以1米
12.7mm、￠9.52mm、￠9mm、￠7mm、￠
6.35mm、￠5mm等几种规格，其中￠9.52mm、￠7mm应用最为普遍；。
空调铜管规格、理论重量
67
2.5
2
1.5
4.509
3.635
2.747
80
85
2.5
2
1.5
5.138
4.138
3.125
100
108
3.5
2.5
1.5
10.226
7.374
4.467
125
133
3.5
2.5
1.5
12.673
9.122
5.515
150
159
4
3
2
17.335
13.085
8.779
200
219
6
5
4
35.733
19
0.480.710.505(19.05*1.0)
22
0.510.850.593(22.2*1.0)
25
0.681.30.812(25.4*1.2)
28
0.821.50.919(28.6*1.2)
32
1.021.108(31.8*1.3)
35
1.231.7
41
38.11.436(38.1*1.4)
16
1.2
1
0.7
0.463
0.391
0.28
-
18
1.2
1
0.8
0.564
0.475
0.385
20
22
1.5
1.2
0.9
0.86
0.698
0.531
32
35
2
1.5
1.2
1.845
1.405
1.134
40
42
2
最新格力中央空调配管管径标准
最新格力中央空调配管管径标准最新格力中央空调配管管径标准-格力变频多联机铜管管径对照表人们都知道中央空调多联机系统，要严格根据其内外机及其每个分支的冷量来匹配冷媒管管径及分歧管的大小，但很多人在施工中却不在意思，根据经验来选配，以至于导致空调在运行中发生一些不可预测的故障，维修起来更是大费周折，得不偿失。
下面小编就给你介绍一下格力中央空调官方的配管径标准。
格力中央空调配管管径标准--室外机至室内第一分歧管间的管径对照表（独立模块）空调室外机型号气管配管管径(mm) 液管配管管径(mm)GMV一250W/A Φ19.05Φ9.52GMV一300W/A Φ22.2Φ9.52GMV一350W/A Φ25.4Φ12.7GMV一400W/A Φ25.4Φ12.7GMV一450W/A Φ28.6Φ12.7GMV一504W/A Φ28.6Φ15.9GMV一560W/A Φ28.6Φ15.9GMV一615W/A Φ28.6Φ15.9GMV一785W/A Φ31.8Φ19.05GMV一900W/A Φ31.8Φ19.05格力中央空调配管管径标准--室外机至室内第一分歧管间的管径对照表（基础模块）基础模块气管配管管径(mm) 液管配管管径(mm)GMV-224WM/B Φ19.05Φ9.52GMV-252WM/B Φ19.05Φ9.52GMV-280WM/B Φ22.2Φ9.52GMV-335WM/B Φ25.4Φ12.7GMV-400WM/B(B1) Φ25.4 Φ12.7GMV-450WM/B(B1) Φ28.6 Φ12.7GMV-504WM/B Φ28.6Φ15.9GMV-560WM/B Φ28.6Φ15.9GMV-615WM/B Φ28.6Φ15.9格力中央空调配管管径标准--室外机至室内第一分歧管间的管径对照表（组合模块）室外模块总额定容量(多模块) 气管配管管径(mm) 液管配管管径(mm) GMV-680WM/B Φ28.6Φ15.9GMV-730WM/B Φ31.8Φ19.05GMV-785WM/B Φ31.8Φ19.05GMV-850WM/B Φ31.8Φ19.05GMV-900WM/B Φ31.8Φ19.05GMV-960WM/B Φ31.8Φ19.05GMV-10lOWM/B Φ38.1Φ19.05GMV-1065WM/B Φ38.1Φ19.05GMV-1130WM/B Φ38.1Φ19.05GMV-1180WM/B Φ38.1Φ19.05GMV-1235WM/B Φ38.1Φ19.05GMV-1300WM/B Φ38.1Φ19.05GMV-1350WM/B Φ38.1Φ19.05GMV-1410WM/B Φ41.3Φ19.05GMV-1460WM/B Φ41.3Φ19.05GMV-1515WM/B Φ41.3Φ19.05GMV-1580WM/B Φ41.3Φ19.05GMV-1630WM/B Φ41.3Φ19.05GMV-1685WM/B Φ41.3Φ19.05GMV-1750WM/B Φ41.3Φ19.05GMV-1800WM/B Φ41.3Φ19.05GMV-1854WM/B Φ41.3Φ19.05GMV-1908WM/B Φ44.5Φ22.2GMV-1962WM/B Φ44.5Φ22.2GMV-2016WM/B Φ44.5Φ22.2GMV-2072WM/B Φ44.5Φ22.2GMV-2128WM/B Φ44.5Φ22.2GMV-2184WM/B Φ44.5Φ22.2GMV-2240WM/B Φ44.5Φ22.2GMV-2295WM/B Φ44.5Φ22.2GMV-2350WM/B Φ44.5Φ22.2GMV-2405WM/B Φ44.5Φ22.2GMV-2460WM/B Φ44.5Φ22.2格力中央空调配管管径标准--室外机至室内第一分歧管间的最大距离≥90m时的管径对照表（独立模块）外机型号气管配管管径(mm) 液管配管管径(mm)GMV一250W/A 无需加大管径无需加大管径GMV一300W/A 无需加大管径Φ12.7GMV一350W/A Φ28.6Φ15.9GMV一400W/A Φ31.8Φ15.9GMV一450W/A Φ31.8Φ15.9GMV一504W/A Φ31.8Φ19.05GMV一560W/A Φ31.8Φ19.05GMV一615W/A Φ31.8Φ19.05GMV一785W/A Φ38.1Φ22.2GMV一900W/A Φ38.1Φ22.2格力中央空调配管管径标准--室外机至室内第一分歧管间的最大距离≥90m时的管径对照表（基础模块）室外机型号气管配管管径(mm) 液管配管管径(mm)GMV-224WM/B 无需加大管径无需加大管径GMV-252WM/B 无需加大管径无需加大管径GMV-280WM/B 无需加大管径Φ12.7GMV-335WM/B Φ28.6Φ15.9GMV-400WM/B(B1) Φ28.7Φ15.9GMV-450WM/B(B1) Φ31.8 Φ15.9GMV-504WM/B Φ31.9 Φ19.05GMV-560WM/B Φ31.10 Φ19.05GMV-615WM/B Φ31.11 Φ19.05格力中央空调配管管径标准--室外机至室内第一分歧管间的最大距离≥90m时的管径对照表（组合模块）室外机型号气管配管管径(mm) 液管配管管径(mm)GMV-680WM/B Φ31.12 Φ19.05GMV-730WM/B Φ38.1Φ22.2GMV-785WM/B Φ38.1Φ22.2GMV-850WM/B Φ38.1Φ22.2GMV-900WM/B Φ38.1Φ22.2GMV-960WM/B Φ38.1Φ22.2GMV-1010WM/B Φ41.3Φ22.2GMV-1065WM/B Φ41.3Φ22.2GMV-1130WM/B Φ41.3Φ22.2GMV-1180WM/B Φ41.3Φ22.2GMV-1235WM/B Φ41.3Φ22.2GMV-1300WM/B Φ41.3Φ22.2GMV-1350WM/B Φ41.3Φ22.2GMV-1410WM/B Φ44.5Φ22.3GMV-1460WM/B Φ44.4Φ22.4GMV-1515WM/B Φ44.3Φ22.5GMV-1580WM/B Φ44.2Φ22.6GMV-1630WM/B Φ44.0Φ22.7GMV-1685WM/B Φ44.2Φ22.8GMV-1750WM/B Φ44.3Φ22.9GMV-1800WM/B Φ44.4Φ22.10GMV-1854WM/B Φ44.5Φ22.11GMV-1908WM/B Φ51.4Φ25.4GMV-1962WM/B Φ51.4Φ25.4GMV-2016WM/B Φ51.4Φ25.4GMV-2072WM/B Φ51.4Φ25.4GMV-2128WM/B Φ51.4Φ25.4GMV-2184WM/B Φ51.4Φ25.4GMV-2240WM/B Φ51.4Φ25.4GMV-2295WM/B Φ51.4Φ25.4GMV-2350WM/B Φ51.4Φ25.4GMV-2405WM/B Φ51.4Φ25.4GMV-2460WM/B Φ51.4Φ25.4格力中央空调配管管径标准--模块与室外机分歧管之间的管径对照表基础模块气管配管管径(mm) 液管配管管径(mm)GMV-224WM/B Φ19.05Φ9.52GMV-252WM/B Φ19.05Φ9.52GMV-280WM/B Φ22.2Φ9.52GMV-335WM/B Φ25.4Φ12.7GMV-400WM/B(B1) Φ25.4 Φ12.7GMV-450WM/B(B1) Φ28.6 Φ12.7GMV-504WM/B Φ28.6Φ15.9GMV-560WM/B Φ28.6Φ15.9GMV-615WM/B Φ28.6Φ15.9格力中央空调配管管径标准--模块分歧管间连接管径对照表上游模块额定总容量Q(KW) 气管配管管径(mm) 液管配管管径(mm) 22.4≥QΦ9.05Φ9.5228.0≥Q>22.4Φ22.2Φ9.5240.0≥Q>28.0Φ25.4Φ12.745.0≥Q>40.0Φ28.6Φ12.768.0≥Q>45.0Φ28.6Φ15.996.0≥Q>68.OΦ31.8Φ19.05Φ135.0≥Q>96.0Φ38.1Φ19.05Φ186.0≥Q>135.0Φ41.3Φ19.05Q>186.0 Φ44.5Φ22.2格力中央空调配管管径标准--室内分歧管间的配管尺寸表下游室内机合计额定总容量x(kw) 气管配管管径(mm)液管配管管径(mm)X≤5.6Φ12.7Φ6.355.6<x≤14.2< td=""> Φ15.9Φ9.5214.2<x≤22.4< td=""> Φ19.05Φ9.5222.4<x≤28.o< td=""> Φ22.2Φ9.5228.O<x≤40.o< td=""> Φ25.4Φ12.740.0<x≤45.o< td=""> Φ28.6Φ12.745.O<x≤68.0< td=""> Φ28.6Φ15.968.0<x≤96.0< td=""> Φ31.8Φ19.0596.O<x≤135.0< td=""> Φ38.1Φ19.05135.0<x < td=""> Φ44.5Φ22.2格力中央空调配管管径标准--室内分歧管至室内机间的配管尺寸室内机额定容量气管配管管径(mm) 液管配管管径(mm) C≤2.8Φ9.52Φ6.352.8<c≤5.0< td=""> Φ12.7Φ6.355.0<c≤14.o< td=""> Φ15.9Φ9.5214.0<c≤16.0< td=""> Φ19.05Φ9.5216.O<c≤28.0< td=""> Φ22.2Φ9.52。
各厂家多联机分歧管及管径选择标准
海尔：（奥蕴多联中央空调）1、室外机汇总管套件2、分歧管套件3、室内机配管分歧管之间管径选择表4、使用范围总长度:300米配管单程最长可达150米第一分歧管到最远室内机配管长度达40米室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米三菱重工海尔：（KX4）1、使用范围配管总长度：510米以内配管单程长度：160米以内从室外机到第一分歧管长度：130米以内第一分歧管到最远室内机配管长度：40米以内室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用）室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内同一系统室外机间的落差：1米以内室外机到第一汇总管之间的配管长度为10米以内室内机之间的落差：15米以内2、室外机组合分歧管套件3、分歧管套件4、冷媒配管的选定要领4-1 主管（室外侧分歧~室内侧第一分歧）1）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。
2）室外机容量在1010以上时，请不要将气管尺寸变大。
液管加大到下表所示的尺寸。
4-2 分歧管之间配管选定4-3 室内机连接配管的尺寸东芝：(SMMSi直流变速多联式中央空调) 1、使用范围：总配管长度：1000米最大当量接管长度235米，最大实际接管长度190米。
最大室内外机高度差：室外机在上方时70米，室外机在下方时40米最大室内机高度差：40米第一分歧管到最远室内机配管长度：90米2、室外机组合分歧管套件3、分歧管套件大金：(VRVⅢ)（CMSⅡ）1、使用范围配管总长度：1000米最大实际单程配管长度：165米等效单管长度190米最大室内外机高度落差：室外机在上方时50米，室外机在下方时90米最大管长差：40米（离第一分歧管最近室内机到最远室内机距离）室内机高度落差：15米2、室外机组合分歧管套件3、分歧管套件4、配管尺寸大金：(CMS)1、使用范围配管总长度：510米最大实际单程配管长度：120米最大室内外机高度落差：室外机在上方时50米最大管长差：40米（第一分歧管离最远室内机长度）室内机高度落差：15米2、分歧管套件3、配管尺寸约克YES多联式空调（A系列、B系列）1、使用范围YDOH35-651.最大配管长度可达70米2.室内机与室外机的水平落差可达30米（室外机在上）3.室内机之间水平落差可达15米YDOH80-4804.最大配管长度可达125米5.室内机与室外机的水平落差可达50米（室外机在上）6.室内机之间水平落差可达15米2、配管管径YDOH-AYDOH-BLG分歧管＜16＜33＜71＜145＜232格力。
各厂家多联机分歧管及管径选择标准
海尔：（奥蕴多联中央空调）1、室外机汇总管套件总长度:300米配管单程最长可达150米第一分歧管到最远室内机配管长度达40米室外机与室内机落差：室外机在上方时为50米，室外机在下方时为40米室内机与室内机的落差为：15米三菱重工海尔：（KX4）使用范围配管总长度：510米以内配管单程长度：160米以内从室外机到第一分歧管长度：130米以内第一分歧管到最远室内机配管长度：40米以内室外机间的配管长度：到第一汇总管后5米以内（只限于组合使用）室外机与室内机落差：室外机在上方时为50米以内，室外机在下方时为40米以内同一系统室外机间的落差：1米以内室外机到第一汇总管之间的配管长度为10米以内室内机之间的落差：15米以内4-1 主管（室外侧分歧~室内侧第一分歧）室外机容量在255~960时，最长从（室外机到最远的室内机）在90m以上时，一定将气侧、液侧的主管尺寸加大。
室外机容量在1010以上时，请不要将气管尺寸变大。
液管加大到下表所示的尺寸。
4-2 分歧管之间配管选定4-3 室内机连接配管的尺寸东芝：(SMMSi直流变速多联式中央空调) 使用范围：总配管长度：1000米最大当量接管长度235米，最大实际接管长度190米。
