汽车涂装技术项目三底涂层涂装(3课共6学时完成)
汽车涂装技术实训训练教学大纲教案
《汽车涂装技术》实训训练一、大纲说明《汽车涂装技术》实训教学大纲是供汽车检测与维修专业整形与涂装方向三年制高职高专实训教学使用，主要是指导学生在汽车常用涂料的金本知识，涂料的调配，车身修补涂装施工工艺与技能操作，涂装工具设备的使用方法，涂装工艺的质量管理，涂层质量的检验，整车喷涂等实训教学中，掌握正确的操作方法，提高涂装作业的施工质量。
在整个实训教学中，要提供一定的教学设备、工具、各种油漆、稀料、辅料等，同时必须具备有供涂装作业的合格实训场地;学生在喷涂时必须戴防毒面具，分组作业，注意防火，严格遵守安全操作要求。
二、大纲内容课题一、汽车车身常用涂料的认识1、教学内容：1）在两块板料上，一块涂上一层底漆；另一块涂一层面漆。
2）在两块板料上，一块涂上一层底漆、面漆；另一块涂一层底漆、中间漆、面漆。
2、教学目的：1）了解个涂层的附着力，涂层硬度。
2）了解检验涂层鲜映性的方法。
3、教学环节1）涂层硬度可用铅笔划痕法检查。
2）鲜映性可用倒映法进行检验。
3）本课题属示范性实训，以班级为单位集中进行。
课题二、汽车喷涂工具、设备的使用方法1、教学内容掌握各种涂料施工工具及设备的使用方法，并用水性涂料进行模拟喷涂实训。
2、教学目的1）掌握圆盘式静电喷枪、304高雾化喷枪、W-71喷枪。
HVLP热空气低压喷枪的结构、工作原理、维护方法并熟练其操作要求。
2）对手动喷涂过程中的一些涂层缺陷进行分析。
3）能熟练调整喷枪的压力、喷幅、涂料的喷出量。
课题三、汽车车身表面旧涂层的清理1、教学内容1）汽车车身表面旧涂层的清理；2）车身被涂表面的打磨、除锈、除油；3）在裸金属表面喷涂磷化底漆或环氧底漆；4）填补腻子，干燥后打磨并检查流平度；2、教学目的1）掌握车身修补涂装前的施工程序；2）掌握车身修补过程中填补腻子的方法和打磨底层腻子的方法；3）掌握打磨机的使用方法及施工环境；3、教学环节1）先有实训指导教师集中讲授，示范操作及安全注意事项；2）分组进行车身表面的清理，喷涂（或刷涂），填补腻子，打磨腻子；3）以手工打磨为主，打磨机打磨为辅；4）掌握各种腻子的性能与使用要求；课题四、涂料的调配和涂装1、教学内容：1）了解原车涂层的识别方法；2）测定原车的颜色（利用比色卡）；3）确定涂料的配色参数及底层涂料、中间涂层、面漆的涂料选用；4）利用电子秤进行配色，在掌握如何进行调出样板面漆的颜色与原色进行比较；5）涂料黏度的测定；6）喷枪的使用和喷涂方法。
《汽车涂装技术》课程标准(新)
汽车涂装技术课程标准课程名称：汽车涂装技术课程性质：汽车检测与维修技术专业拓展必修课参考学时：96参考学分：6职业方向：从事汽车车身修复与喷涂，就业单位主要面向汽车修理厂、4S店、独资企业。
资格证书：汽车油漆高级工适用对象：三年制高职汽车检测与维修技术专业一、学习领域定位1.课程性质《汽车涂装技术》课程是汽车检测与维修技术专业拓展必修课，该课程面向汽车维修及售后服务企业培养具有汽车车身涂装技能的操作人员、基层管理人员以及技术主管。
它与《汽车车身钣金修复》、《汽车美容技术》一起构成"汽车整形技术"专业的框架支撑。
汽车汽车检测与维修技术专业是面向汽车车身修复领域的工作岗位群，培养具有车身钣金修复、车身涂装及车身美容技术及管理能力的高素质技能型人才。
《汽车涂装技术》课程在"汽车整形技术专业"课程体系中起着重要的支撑作用，通过先修的技术基础课程，使学生了解和熟悉汽车车身的基本结构及相关的汽车材料、汽车色彩的知识，并通过钣金、焊接、整形等实操训练，培养学生扎实的钣金修复技能。
实际上汽车钣金与涂装是相互衔接、密不可分的两个重要环节，汽车涂装的质量是需要有良好的钣金基础来保障的。
2.课程的作用《汽车涂装技术》课程是在所有专业课程板块学完后的一门综合性课程，是顶岗实习进入实际工作岗位前的专业综合技能训练。
通过对本课程的学习，学生能根据维修企业的喷漆车间设置的表面前处理、遮蔽、调漆、喷漆等相关工位的岗位职责：独立进行打磨涂原子灰、车身遮盖、专业调漆及底漆（及中间涂料）、面漆的施涂等作业；自觉遵循安全作业规范及5s（整理、整顿、清洁、清扫、自律）的工作要求。
本课程对培养学生的职业能力和职业素质起到主要的支撑作用。
3.典型工作任务：汽车喷涂技术课程工作的典型工作任务如下二、课程设计（一）设计理念1.根据区域经济的特征与汽车维修行业发展趋势结合我院专业发展，进行专业定位，《汽车检测与维修技术专业》的定位是服务于我州境类、黔南州、铜仁地区、贵阳市，逐步辐射省内外。

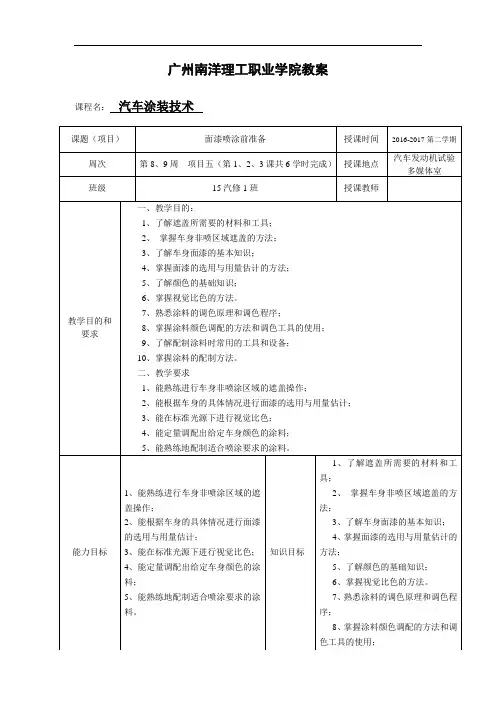

汽车涂装技术项目五面漆喷涂前准备(3课共6学时完成)
3.珍珠漆的调色方法和技巧
要想将修补用珍珠漆的颜色调配到与原车颜色大致相当，必须经过颜色层的计量调色、珍珠层的计量调色和珍珠层喷涂层数的调整三个步骤。
三、调色所需要的工具和设备
在进行面漆调色时用到的主要调色设备有调漆机、调色电脑、阅读机、电子秤、色卡、调色灯箱、烘箱和试件样板等。
广州南洋理工职业学院教案
课程名：汽车涂装技术
课题（项目）
面漆喷涂前准备
授课时间
2016-2017第二学期
周次
第8、9周 项目五（第1、2、3课共6学时完成）
授课地点
汽车发动机试验多媒体室
班级
15汽修1班
授课教师
教学目的和要求
一、教学目的：
1、了解遮盖所需要的材料和工具；
2、掌握车身非喷区域遮盖的方法；
2.遮盖方法
（1）施涂中涂底漆时的遮盖
施涂中涂底漆时的遮盖通常使用反向遮盖法，以防止产生喷涂台阶。
（2）块重涂时的遮盖
块重涂的遮盖必须单独进行。如果板件有孔口或板件边缘有缝隙，必须进行遮盖。如果覆盖孔口有困难，那么也可以从里面遮盖孔口，从而防止飞漆粘到内部部件上。
（3）点重涂的遮盖
当重涂没有边界的板件时，必须用反向遮盖法加以遮盖。
任务实施---实训
喷涂前遮盖实训
结合所学知识，让学生在每组所分汽车车身门板练习不需喷涂区域的遮盖方法。
视觉比色实训
分组，按照拿车身颜色对照表，查询实训室指定汽车的颜色名称及配方。
涂Hale Waihona Puke 配置实训结合所学知识，让学生练习涂料的配置，配置后的调料将用于面漆喷涂。
《汽车涂装技术》课程标准
《汽车涂装技术》课程标准一、课程性质与目标汽车涂装技术是汽车维修专业的重要课程，旨在培养学生掌握汽车涂装的基本理论知识和实践技能，能够胜任汽车涂装工作的需要。
本课程的目标是使学生掌握汽车涂装的基本原理、涂装工艺、涂装材料、涂装设备等方面的知识，具备汽车涂装操作技能和解决实际问题的能力。
二、课程内容和要求1. 课程内容：本课程主要包括汽车涂装基础知识、涂装工艺流程、涂装材料的选择和使用、涂装设备的维护和保养等方面。
课程内容注重理论与实践相结合，通过案例教学、实操训练等方式，使学生能够掌握汽车涂装的基本知识和技能。
2. 要求：学生应该掌握汽车涂装的基本原理和工艺流程，能够根据不同车型和不同部位选择合适的涂装材料和设备，能够独立完成汽车涂装的操作，并且能够解决实际工作中遇到的问题。
三、教学方法与手段1. 多媒体教学：通过视频、图片、动画等形式，生动形象地展示汽车涂装的过程和技巧，提高学生的学习兴趣和效果。
2. 案例教学：结合实际工作中的案例，引导学生分析问题和解决问题，提高学生的实践能力和应变能力。
3. 实操训练：通过实际操作，使学生掌握汽车涂装的操作技能和技巧，提高学生对理论知识的理解和应用能力。
四、教学评价与反馈1. 评价方式：本课程采用形成性评价和终结性评价相结合的方式，注重过程评价，包括学生的出勤率、作业完成情况、实操表现等方面。
2. 反馈机制：在教学过程中，教师需要及时收集学生的反馈意见和建议，不断调整和改进教学方法和手段，提高教学质量和效果。
五、课程资源1. 教材：选用适合本课程的教材或参考书，结合实际工作需要，选择适当的案例和图片进行讲解和实操训练。
2. 教具：准备必要的涂装工具和设备，让学生能够亲身感受和操作，提高实操训练的效果。
3. 网络资源：利用网络资源，提供相关的学习资料和视频，方便学生自主学习和拓展知识面。
六、师资队伍1. 教师应具备汽车涂装方面的专业知识和实践经验，能够熟练运用多媒体教学和实操训练等教学方法和手段。
汽车涂装技术课程项目二涂装施工前的准备工作(3课共6学时完成)
广州南洋理工职业学院教案课程名：汽车涂装技术再次重复上面的擦洗工作。
二、车身损坏程度的评估常用评估车身表面损坏程度的方法有目测评估法、触摸评估法和直尺评估法。
三、车身修补涂装工艺四、车身修补涂装工艺的确定1.根据涂膜损伤的部位确定修理工艺:A、B、C、D；2.根据涂膜损伤的面积确定修理工艺；3.根据车身凹陷的情况确定修理工艺；4.根据颜色匹配的要求确定修理工艺；5.根据车身底材的特性确定修理工艺。
五、实训车身清洁。
任务2 原涂层材料的鉴别（时间85分钟）一、涂料的基础知识1.涂料的基本组成现代汽车涂料大多为树脂涂料，其基本构成可以简单归纳为树脂、颜料和溶剂三大部分；另外还添加了一些调整涂料某种性能的添加剂。
2.车身涂料分类与命名涂料的分类：●按照涂料中主要成膜物质的不同，涂料可分为17类。
●按其在涂膜中所起的作用不同，涂料可分为底漆、衬漆、面漆和原子灰等。
●按照施工方法不同，涂料可分为刷漆、喷漆、烘干漆和电泳漆等。
●按照使用效果不同，涂料可分为绝缘漆、防锈漆、防腐漆、耐酸漆和耐热漆等。
●按是否含有颜料，涂料可分为清漆、色漆和含大量体质颜料的原子灰。
●按溶剂构成情况不同，涂料可分为溶剂型漆、水性漆、无溶剂漆和粉末涂料。
●按成膜机理不同，涂料可分为氧化聚合型漆、双组分反应型漆、烘烤聚合型漆和溶剂挥发干燥型漆等。
涂料的命名：涂料全名 = 颜色或颜料名称+成膜物质的名称+基本名称3.车用修补涂料选用的一般原则所选涂料必须与被喷涂板件的材质相适应。
所选涂料必须与被喷涂板件的使用环境相适应。
所选涂料应满足涂层间的适应性要求。
选择涂料时必须考虑施工条件。
二、原涂层材料的鉴别方法1.判断车身是否经过重新喷涂的方法：打磨法；测厚法2.车身原涂层材料类型的鉴别方法：打磨法、溶剂处理法、加热处理法、测量硬度法、电脑检测仪法。
三、实训底涂层涂料的选择。
任务3 表面预处理（时间85分钟）一、车身表面预处理所需要的工具和材料1.车身表面预处理常用的工具和设备2.车身表面预处理常用的材料二、车身表面预处理的方法1.裸露金属表面的处理方法2.塑料表面的处理方法3.旧涂层表面的处理方法三、演示、实训一）清除车门损伤区域的旧涂膜1.准备打磨工具2.清除旧涂膜二）打磨羽状边1.检查打磨边缘2.准备打磨工具3.打磨羽状边三）清洁和除油四）喷涂磷化底漆备注：1、每次课一份，可以自已加页，重点是课程设计要求内容完整全面。
汽车涂装技术课程标准
汽车运用与维修专业《汽车涂装技术》课程标准一、课程描述二、课程教学设计三、任务单元划分四、考核方式建立过程考核（任务考核）与期末考核（课程考核）相结合的方式，过程考核占55%，期末考核占45%。
五、实施建议（一）教材建议（1）以涂装工艺流程为设计主线，将传统课程知识内容打散，以够用为度原则，引入必要的理论知识，强化技能训练。
（2）教材图文并茂，提高学生学习兴趣，使学生对汽车涂装工艺有更深刻的理解和认识。
（3）本课程标准为最低标准，教材内容应有相应扩展，将塑料件涂装及车身复杂表面的喷涂等纳入教材，以拓展学生视野，满足学生发展需要。
（二）教学建议（1）本课程在教学过程中，应立足于加强学生实际操作能力的培养。
本课程的教学是理实一体化教学模式，提倡学生自主学习能力的培养。
在教学过程中，需要在理实一体化教室中进行。
（2）有条件的学校应聘请企业技术专家担任教学任务的辅导员，传授经验性知识与技能。
（三）师资建议（1）课堂教学条件：多媒体教室、理实一体化实践教室、多媒体资料及设备、实物及教具模型。
（2）实训条件：参照实训室设备配备标准进行，建议师生比在1:15～ 1:20左右，配备3～5人一台（套）的教学设备。
（四）资源利用（1）积极开发课程资源。
充分利用投影、多媒体软件、电子教案、车身面板和部件实物创设生动的工作环境，激发学生的学习兴趣，促进学生对知识的理解和掌握。
充分利用电子书籍、电子期刊、电子论坛等网络信息资源，使教学从单一媒体向多媒体转变。
（2）充分利用各汽车维修企业的资源，进行校企合作，建立实训基地，满足学生实习工位的需求。
（五）教学评价（1）注重实践性教学环节的考核。
考核采用过程考核与能力考评相结合的方式进行，通过实际操作考核检验学生的专业技能、操作方法、工作安全意识等。
根据考试项目与考试方法标准详细地制定考核方案和评分标准。
（2）学生成绩评定，应综合平时作业、课堂积极性、平时测验及考试等情况综合进行，坚持事前评价与事后评价相结合、过程评价与结果评价相结合、定性评价与定量评价相结合、主观评价与客观评价相结合的多元化评价原则，以利于学生综合职业能力的发展。
汽车涂装技术课程标准全文编辑修改
精选全文完整版可编辑修改《汽车涂装技术》课程标准一、课程定位《汽车涂装技术》是一门为学生日后在汽车行业发展做储备的专业拓展课程之一,是为了本专业培养人才的可持续发展所开设的课程.汽车钣喷区是汽车售后维修企业中必备的工作区域,而汽车涂装技术作为钣喷区重要的作业内容,对学生在汽车维修检测行业中的可持续发展起到了重要作用.学生经过《汽车涂装技术》的学习,了解与熟悉汽车涂装的方法技术、使用设备,以与整体涂装流程,同时也是也是维修部门主管级技术员工所必备的专业知识.本课程是在所有专业课程板块学完后的一门综合性课程,培养学生对汽车车身表面进行恢复的能力,是顶岗实习进入钣喷工作岗位前的专业综合技能训练.二、课程建设目标1、能力目标〔1〕会进行表面前处理、遮蔽、调漆、喷漆的基本作业；〔2〕会基于整个汽车涂装的工作流程,进行打磨涂原子灰、车身遮盖、专业调漆与底漆〔与中间涂料〕、面漆的施涂等作业；〔3〕会使用底材正确处理方法、底漆与原子灰施涂施工中常用的工具设备；〔4〕能遵循安全作业规X与5S现场管理法〔整理、整顿、清洁、清扫、自律〕的工作要求.2、知识目标〔1〕了解钣喷车间送修车辆的底材处理、底漆与原子灰施涂的工艺流程；〔2〕了解底材正确处理方法、底漆与原子灰施涂施工中常用的工具设备的原理与使用方法；〔3〕了解底材处理、底漆与原子灰的施涂材料的选配与调制要求；〔4〕了解环保要求.3、态度目标〔1〕培养良好的职业道德与职业素质,具有高度技术素养和责任心；〔2〕主动探索知识获取方法、注重提高学习效率.〔3〕认真完成小组分配的任务,养成团队合作、质量、环保、效率意识；〔4〕合理解决训练出现的问题,养成健康向上的心态.4、终极目标使学生掌握一定的汽车表面恢复能力,能在企业中从事钣喷区的基本工作,从而具备高技术人才的可持续发展能力.三、课程总体设计1、设计思想根据汽车机修岗位工作任务和任职要求,参照国家汽车维修职业资格标准,以工学结合为切入点,突出汽车机修工职业能力培养,选取课程内容.为了培养学生系统化工作习惯,提高工作效率意识,本课程采用"任务驱动〞教学模式,在汽车实训车间实施"做、学、教〞一体化教学,按照突出汽车机修职业岗位情境性与科学性并重的原则选择教学方法和教学组织形式.〔1〕课程内容的选取本课程严格按照企业涂装工种的要求,根据汽车涂装技术的流程〔表面预处理、底漆、腻子、二道浆的涂装、面漆的调色与涂装、收尾工作〕,将本课程分为五个单元,根据学生的认知学习规律,以与涂装流程各个环节的特点,每个单元之中安排不同的能力训练任务,总共16个项目能力训练.〔2〕教学方法本课程采用"任务引领,双证融通〞教学模式,以汽车车身修复真实工作任务或真实案例为载体,实现"做、学、教〞一体化,突出情境性原则与科学性原则并重的职业教育教学理念.结合汽车检测与维修技术专业学生特点,基于行动导向,根据每个学习单元的内容特点,有针对性的灵活采用案例教学法、仿真教学法等.案例教学法,将汽车4S店汽车涂装典型案例引入教学中,告知学生汽车外形现象和涂装目标,学生分组讨论,运用所学知识分析作业流程和方法,小组讨论结果与案例中解决的方案相比较,一致总结经验,不一致分析原因.仿真教学法,主要适用电脑调漆等环节,学生先在汽车软件教学机房观看视频录像,在教学软件上进行电脑调漆,然后让学生在真实工作环境中进行真实的操作.〔3〕教学组织涂料与作用、常用国外汽车涂料与汽车辅助材料的品种等知识可以通过查阅资料,学生交流讨论,教师引导讲评等方式来学习.具体操作在汽车实训车间的教学车辆上进行.汽车修补涂装设备的讲解与操作采用教师先集中引导,再分组以实训的方式进行,不断的训练学生的实际操作能力,最终达到本课程终极目标.2、课时分配〔总学时52〕课时分配依据：基于4S店汽车涂装工位各流程的工时量以与学生的认知规〔1〕考核方式课程考核采用过程考核与结果考核并重的方式考核.过程考核,即单元考核,是在每个单元完成之后进行,结果考核是在期末进行.过程考核、结果考核均分为理论与技能考核两部分.〔2〕考核组织理论考核部分由任课教师与企业技术人员共同建立试题库,实行上机在线考试；技能考核部分,由企业技术人员制定操作流程与考核评分标准,校企教师共同实施考核.〔3〕考核X围理论考核求学生以文字叙述的形式说明涂装各个流程的方法、步骤、设备使用的注意事项等；技能考核主要检查同学们对钣金修复方法和钣金设备是否能正确使用,操作过程是否合理规X.〔4〕成绩评定课程成绩=过程考核成绩50%+结果考核成绩50%；过程考核成绩=单元理论考核成绩50%+单元技能考核成绩50%；结果考核成绩=期终理论考核成绩50%+期终技能考核成绩50%.五、教材。
《汽车涂装》课程标准
汽车整形技术专业《汽车涂装》课程标准淄博职业学院汽车工程系2012年8月第一部分课程定位《汽车涂装》是汽车整形技术专业针对于汽车钣金工岗位能力进行培养的一门核心课程。
本课程前接课程主要有：“发动机拆装与调整”、“底盘拆装与调整”、“汽车维修基本技能”，后续课程主要有：顶岗实习、毕业设计，可成为汽车整形技术专业特色教学资源。
第二部分课程设计理念根据融“学生就业竞争力与发展潜力培养为一体；教育与教学为一体；职业素质养成与职业技能培养为一体；课内与课外培养为一体”涵盖人才培养全过程的指导思想，按照“逆向分解、正向培养、动态反馈、循环提升”的课程方案设计方法，进行“汽车涂装”课程建设。
以汽车钣金工岗位为依据，分析工作岗位的典型工作任务，对典型工作任务进行分析归纳，确定行动领域；按照汽车维修生产过程系统化原则，进行课程知识的解构与重构，系统设计“汽车涂装”等学习领域，完成工作过程系统化课程体系开发。
通过教学条件的改善与教学情境的设计，确保人才培养质量。
组建由专业带头人、骨干教师和合作企业一线技术人员组成的学习领域开发团队，深入企业调研，分析人才市场的需求，依据岗位能力要求，参照汽车钣金工职业标准（试行），完成“汽车涂装”课程标准的开发。
根据毕业生应该具备的综合能力（社会能力、专业能力、方法能力），按照能力的特点与教育规律，采取逐步提高的方式，设计教学实施过程的各个环节。
第三部分课程目标通过本课程的学习，可培养学生熟悉常用钣金工具的作用和使用方法，能结合板件的损伤情况，制定合理的修复工艺；能熟练使用外形修复机，进行外板件的整形；能分析整形后板件的应力和伸张情况，利用加热或收缩锤敲打的方法进行金属收缩和应力释放。
同时培养学生较强的口头与书面表达能力、人际沟通能力、团队协作等社会能力，培养学生能独立制定工作计划并进行实施、自主学习等方法能力。
1、专业能力（1）能正确使用喷漆工具和设备；（2）能掌握汽车喷漆的基本操作技能；（3）能掌握汽车喷涂程序；（4）能掌握汽车烘干的基本操作技能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广州南洋理工职业学院教案课程名：汽车涂装技术
300mm。
3.使用空气喷枪的注意事项
（1）使用前，应检查涂料罐盖上的空气孔是否堵塞，涂料罐盖上的密封圈有无渗漏。
（2）按照施工参数要求调整好出漆量、雾束大小和方向，若有故障，应及时排除。
（3）在喷涂过程中，若需暂停工作，应将空气喷枪头浸入溶剂中，以防止涂料干燥、结皮，因堵塞喷嘴而影响工作。
（4）喷涂结束后应立即清洗空气喷枪，并进行必要的维护和保养。
（5）避免空气喷枪碰撞物体或摔落地上，以防止造成永久性损坏。
（6）空气喷枪一般不要大拆大卸，以防止损坏零件。
4.空气喷枪的清洗
任务3 压缩空气供给系统的使用（时间约20分钟）
一、压缩空气供给系统的组成与使用
压缩空气供给系统一般由空气压缩机、储气罐、空气压力调节和处理装置、空气输送装置及各种辅助元件等组成。
二、压缩空气供给系统的维护
任务4 底漆的喷涂（时间约110分钟）
一、底漆喷涂的一般步骤
备注：1、每次课一份，可以自已加页，重点是课程设计要求内容完整全面。
2、本教案对应授课计划周次四、五－汽车涂装底涂层涂装。
