列管式换热器(原油预热器)的设计_毕业设计

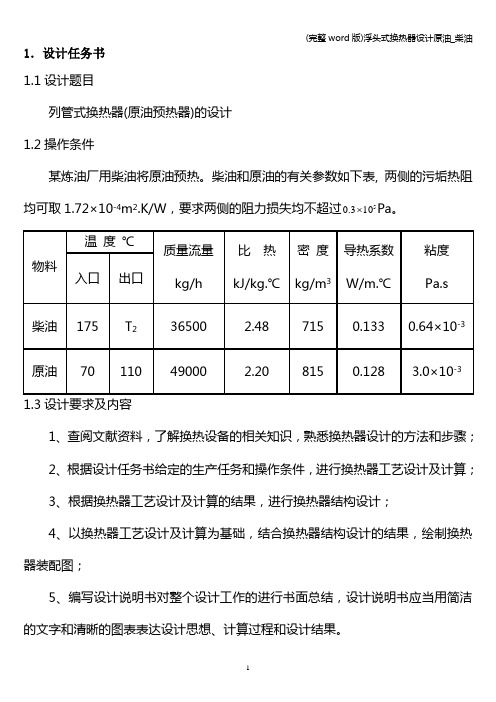

列管式换热器(原油预热器)的设计 1．设计任务书 1.1设计题目 列管式换热器(原油预热器)的设计 1.2操作条件 某炼油厂用柴油将原油预热。柴油和原油的有关参数如下表, 两侧的污垢热阻均可取1.72×10-4m2.K/W，要求两侧的阻力损失均不超过5103.0Pa。

物料 温 度 ℃ 质量流量 kg/h 比 热 kJ/kg.℃ 密 度 kg/m3 导热系数 W/m.℃ 粘度

Pa.s 入口 出口

柴油 175 T2 36500 2.48 715 0.133 0.64×10-3 原油 70 110 49000 2.20 815 0.128 3.0×10-3 1.3设计要求及内容 1、查阅文献资料，了解换热设备的相关知识，熟悉换热器设计的方法和步骤； 2、根据设计任务书给定的生产任务和操作条件，进行换热器工艺设计及计算； 3、根据换热器工艺设计及计算的结果，进行换热器结构设计； 4、以换热器工艺设计及计算为基础，结合换热器结构设计的结 果，绘制换热器装配图； 5、编写设计说明书对整个设计工作的进行书面总结，设计说明书应当用简洁的文字和清晰的图表表达设计思想、计算过程和设计结果。

目 录 1.设计任务书 ..................................... 3 2.概述 ........................................... 5 3.设计标准 ....................................... 7 4.方案设计和拟订 ................................. 8 5.设计计算 ...................................... 12 6.参考文献 ...................................... 22 7.附录 .......................................... 23 8.设计小结 ...................................... 29 9．CAD图 ........................................ 32

1. 概述 管壳式换热器 - 正文 2. 又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热

器。这种换热器结构较简单，操作可靠，可用各种结构材料（主要是金属材料）制造，能在高温、高压下使用，是目前应用最广的类型。 结构 由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成（见图）。壳体多为圆筒形，内部装有管束，管束两端固定在管板上。进行换热的冷热两种流体，一种在管内流动，称为管程流体；另一种在管外流动，称为壳程流体。为提高管外流体的传热分系数，通常在壳体内安装若干挡板。挡板可提高壳程流体速度，迫使流体按规定路程多次横向通过管束，增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。等边三角形排列较紧凑，管外流体湍动程度高，传热分系数大；正方形排列则管外清洗方便，适用于易结垢的流体。

3.在不同温度的流体间传递热能的装置称为热交换器,简称为换热器。在换热器中至少要有两种温度不同的流体,一种流体温度较高,放出热量;另一种流体则温度较低,吸收热量。 在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器,它们也是这些行业的通用设备,并占有十分重要的地位。 随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样，不同类型的换热器也各有优缺点，性能各异。列管式换热器是最典型的管壳式换热器，它在工业上的应用有着悠久的历史，而且至今仍在所有换热器中占据主导地位。 列管式换热器有以下几种： 1）固定管板式 固定管板式换热器的两端管板和壳体制成一体，当两流体的温度 差较大时，在外壳的适当位置上焊上一个补偿圈，（或膨胀节）。当壳体和管束热膨胀不同时，补偿圈发生缓慢的弹性变形来补偿因温差应力引起的热膨胀。 特点：结构简单，造价低廉，壳程清洗和检修困难，壳程必须是洁净不易结垢的物料。

2）U形管式 U形管式换热器每根管子均弯成U形，流体进、出口分别安装在同一端的两侧，封头内用隔板分成两室，每根管子可自由伸缩，来解决热补偿问题。 特点：结构简单，质量轻，适用于高温和高压的场合。管程清洗困难，管程流体必须是洁净和不易结垢的物料。 3) 浮头式 换热器两端的管板，一端不与壳体相连，该端称浮头。管子受热时，管束连同浮头可以沿轴向自由伸缩，完全消除了温差应力。 特点：结构复杂、造价高，便于清洗和检修，完全消除温差应力，应用普遍。

2.设计标准 （1）JB1145-73《列管式固定管板热交换器》 （2）JB1146-73《立式热虹吸式重沸器》 （3）中华人民共和国国家标准.GB151-89《钢制管壳式换热器》.国家技术监督局发布，1989 （4）《钢制石油化工压力容器设计规定》 （5）JBT4715-1992《固定管板式换热器型式与基本参数》 （6）HGT20701.8-2000《容器、换热器专业设备简图设计规定》 （7）HG20519-92《全套化工工艺设计施工图内容和深度统一规定》 （8）中华人民共和国国家标准 JB4732-95 《钢制压力容器—分析设计标准》 （9）中华人民共和国国家标准 JB4710-92 《钢制塔式容器》 （10）中华人民共和国国家标准 GB16749-1997 《压力容器波形膨胀节》

3.方案设计和拟订 根据任务书给定的冷热流体的温度，来选择设计列管式换热器中的浮头式换热器；再依据冷热流体的性质，判断其是否易结垢，来选择管程走什么，壳程走什么。在这里，柴油走管程，原油走壳程。从手册中查得冷热流体的物性数据，如密度，比热容，导热系数，黏度。计算出总传热系数，再计算出传热面积。根据管径管内流速，确定传热管数，标准传热管长为6m，算出传热管程，传热管总根数等等。再来就校正传热温差以及壳程数。确定传热管排列方式和分程方法。根据设计步骤，计算出壳体内径，选择折流板，确定板间距，折流板数等，再设计壳程和管程的内径。分别对换热器的热量，管程对流系数， 传热系数，传热面积进行核算，再算出面积裕度。最后，对传热流体的流动阻力进行计算，如果在设计范围内就能完成任务。 根据固定管板式的特点：结构简单，造价低廉，壳程清洗和检修困难，壳程必须是洁净不易结垢的物料。U形管式特点：结构简单，质量轻，适用于高温和高压的场合。管程清洗困难，管程流体必须是洁净和不易结垢的物料。浮头式特点：结构复杂、造价高，便于清洗和检修，完全消除温差应力，应用普遍。我们设计的换热器的流体是油，易结垢，再根据可以完全消除热应力原则我们选用浮头式换热器。 根据以下原则：(1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。(2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。(3) 压强高的流体宜走管内，以免壳体受压。(4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。(5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。(6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用多管程以增大流速。(7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和流向的不断改变，在低Re(Re>100)下即可达到湍流，以提高对流传热系数。我们选择柴油走管程，原油走壳程。 流体流速的选择：增加流体在换热器中的流速，将加大对流传热系数，减少污垢在管子表面上沉积的可能性，即降低了污垢热阻，使总传热系数增大，从而可减小换热器的传热面积。但是流速增加，又 使流体阻力增大，动力消耗就增多。所以适宜的流速要通过经济衡算才能定出。此外，在选择流速时，还需考虑结构上的要求。例如，选择高的流速，使管子的数目减少，对一定的传热面积，不得不采用较长的管子或增加程数。管子太长不易清洗，且一般管长都有一定的标准；单程变为多程使平均温度差下降。这些也是选择流速时应予考虑的问题。在本次设计中，根据表换热器常用流速的范围，取管内流速smu/0.11。

管子的规格和排列方法：选择管径时，应尽可能使流速高些，但一般不应超过前面介绍的流速范围。易结垢、粘度较大的液体宜采用较大的管径。我国目前试用的列管式换热器系列标准中仅有φ25×2.5mm及φ19×mm两种规格的管子。在这里，选择 φ25×2.5mm管子。管长的选择是以清洗方便及合理使用管材为原则。长管不便于清洗，且易弯曲。一般出厂的标准钢管长为6m，则合理的换热器管长应为1.5、2、3或6m。此外，管长和壳径应相适应，一般取L/D为4～6(对直径小的换热器可大些)。在这次设计中，管长选择4m。 管子在管板上的排列方法有等边三角形、正方形直列和正方形错列等，等边三角形排列的优点有:管板的强度高；流体走短路的机会少，且管外流体扰动较大，因而对流传热系数较高；相同的壳径内可排列更多的管子。正方形直列排列的优点是便于清洗列管的外壁，适用于壳程流体易产生污垢的场合；但其对流传热系数较正三角排列时为低。正方形错列排列则介于上述两者之间，即对流传热系数(较直列排列的)可以适当地提高。在这里选择正方形错列排列。
