高频试题库

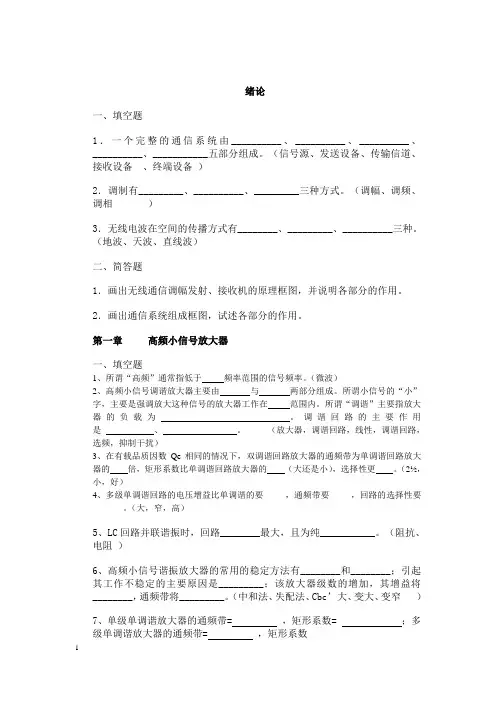

绪论一、填空题1．一个完整的通信系统由__________、__________、__________、__________、___________五部分组成。

（信号源、发送设备、传输信道、接收设备、终端设备）2．调制有_________、__________、_________三种方式。

（调幅、调频、调相）3．无线电波在空间的传播方式有________、_________、__________三种。

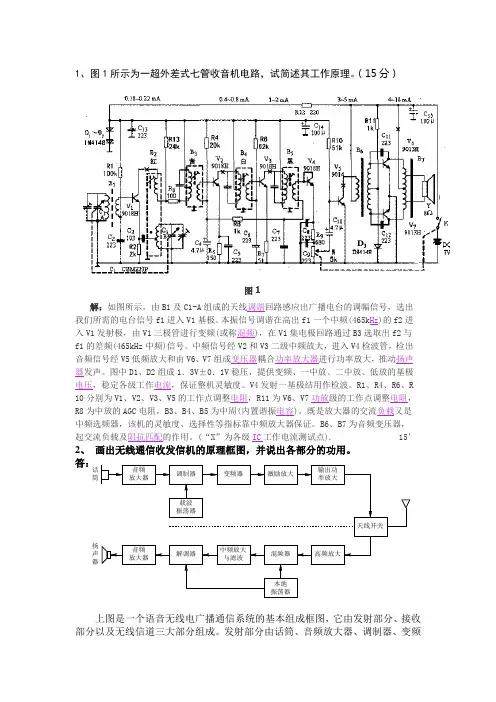

（地波、天波、直线波）二、简答题1．画出无线通信调幅发射、接收机的原理框图，并说明各部分的作用。

2．画出通信系统组成框图，试述各部分的作用。

第一章高频小信号放大器一、填空题1、所谓“高频”通常指低于频率范围的信号频率。

（微波）2、高频小信号调谐放大器主要由与两部分组成。

所谓小信号的“小”字，主要是强调放大这种信号的放大器工作在范围内。

所谓“调谐”主要指放大器的负载为。

调谐回路的主要作用是、。

（放大器，调谐回路，线性，调谐回路，选频，抑制干扰）3、在有载品质因数Qe相同的情况下，双调谐回路放大器的通频带为单调谐回路放大器的倍，矩形系数比单调谐回路放大器的（大还是小），选择性更。

（2½，小，好）4、多级单调谐回路的电压增益比单调谐的要_____，通频带要_____，回路的选择性要_______。

（大，窄，高）5、LC回路并联谐振时，回路________最大，且为纯___________。

（阻抗、电阻）6、高频小信号谐振放大器的常用的稳定方法有________和________；引起其工作不稳定的主要原因是_________；该放大器级数的增加，其增益将________，通频带将_________。

（中和法、失配法、Cbc’大、变大、变窄）7、单级单调谐放大器的通频带= ，矩形系数= ；多级单调谐放大器的通频带= ，矩形系数较单级的要 。

二判断题1、双调谐回路的选择性要比单调谐回路的选择性好 （ ）2、单级单调谐回路的选择性要比多级单调谐回路的选择性要好。

（ ）3、 多级单调谐放大器随级数的增加其电压增益明显增加，选择性提高，单通频带变窄。

（ ）三、计算题1、已知某一小信号调谐放大电路，电路图如图所示，其中s Y Q s g s g s g N ，N N fe e o ie oe 320,100,2,16,4,5,1020452313========中心频率f 0=10MHZ,试求：（1）该单调谐回路的通频带BW （2）该单调谐回路的谐振时的电压增益A 0u （3） 该电路的最大功率增益A m ax po（4）若有三个相同的该单调谐回路组成的三级单调谐回路，试求A ∑0u ，通频带BW ∑.2、某中频放大器中的简单并联谐振回路。

已知中频频率f 0=465kHZ ，回路电容为100pF ，要求3dB 带宽BW0.7=8kHZ 。

试计算回路电感和有载Qe 的值。

若电感线圈的Q0=100，问回路应并联多大的电阻才能满足要求?（Qe=，Rl=K ）3、给定并联谐振回路的f 0＝10MHZ ，C ＝50 pF ，通频带BW0.7＝150 kHz 。

试求电感L 、品质因数Qe 。

又若把通频带加宽至300 kHz ，应在回路两端再并联上一个阻值多大的电阻。

4、三级相同的单调谐中频放大器级联，工作频率f0=465kHz ，总电压增益为60dB ，总带宽为8 kHz ，求每一级的增益，3 dB 带宽和有载品质因数Qe 值。

5、设有一级单调谐放大器，其谐振电压增益A UO =50，通频带BW0.7=8MHZ ，两级级联后放大器的增益和总带宽各为多少？若要求两级级联后总带宽仍为8MHZ ，则单级增益和带宽各为多少？四、画图题画出共射晶体管Y 参数等效电路第二章高频功率放大器一、填空题1、高频小信号调谐放大器与高功放的组成是相同的，但两者有不同之处，高频小信号调谐放大电路中的放大器工作在_______类状态，其谐振网络的作用是__________;而高功放中的放大器通常要求工作在_____类或_____类状态，其谐振负载的作用是______________________________。

（甲，选频，乙，丙，选出基波抑制谐波）2、.已知一谐振功率放大器，电源电压E=10V，负载谐振电阻R=20Ω，ξ=0.5，θ=750，α0（750）=0.269，α1（750）=0.4，则输出功率P=___________,电流利用系数g1(θ)=________,效率η=______3、.对丙类高功放，为兼顾输出功率与效率，一般可选择导通角θ为___________，此时的效率为_________左右。

（600~900，70﹪）4、高频功率放大器的工作状态由电压设置，为了提高晶体管的集电极效率，通常使晶体管的发射结处于偏置状态，即使晶体管工作在类状态。

（基极偏置，反相，乙）5、高频功率放大器主要有以下四部分组成：、、、。

（电子器件，电源，馈电回路，耦合回路）6、高频功率放大器根据工作频带的宽窄负载可分为____ _____和___ ______两种，前者的负载为_______，而后者的负载为___________。

（窄带高频功率放大器，宽带高频功率放大器，LC并联谐振回路，传输线变压器）7、我们通常要求高功放工作在_____类状态，为了让其可靠的工作在这类状态，我们通常让其基极的直流电压为_______值。

（乙，负）8、高频功率放大器的工作状态由电压设置，为了提高晶体管的集电极效率，通常使晶体管的发射结处于偏置状态。

（基极偏置，反相）9、为了提高效率，高频功率放大器多工作在________或_________状态。

（丙类、丁类）10、谐振功放的工作状态分________、________和 _______三种。

（欠压，临界，过压）11、谐振功放中，减小管耗的措施是：________、________。

（减小导通角，减小ic 和vCE的乘积）12、集电极调制工作在__________状态，基极调制工作在__________ 状态。

（过压，欠压）13、集电极馈电线路分__________ 和__________两种，__________ 适合更高频率工作。

（串馈，并馈，串馈）二判断对错1、高频功率放大器可以工作在甲类，乙类和丙类（）2、为使高功放工作在丙类状态，通常使基极偏置电压大于0. （）3、丙类功率放大器的导通角θ=904、倍频次数越大，输出效率越高，所以倍频次数越大越好。

5、倍频器的功率和效率低于功率放大器的功率和效率。

三、分析计算题1、高频功率放大器工作在临界状态P o=6W，当ηC=60%时，求（1）直流功率P D（2）晶体管集电极损耗P C（3）若电源E C=20V，它需要给出多大的电流？2、高频功率放大器工作在临界状态P o=6W，当ηC=60%时，求（1）直流功率P D（2）晶体管集电极损耗P C 。

（3）若电流利用系数为0.4，试求电压利用系数ξ(5分)2．为什么高频功率放大器一般要工作于乙类或丙类状态？为什么采用谐振回路作负载？谐振回路为什么要调谐在工作频率？3．为什么低频功率放大器不能工作于丙类？而高频功率放大器可以工作于丙类？6．一谐振功放的输出功率Po=5W，Vcc=24V。

(1)当集电极效率=60%时，求其集电极功耗Pc和集电极电流直流分量Ico；(2)若保持Po不变，将η提高到80%，问此时Pc为多少?7．某一晶体管谐振功率放大器，设已知Vcc=24V，Ico=250mA，Po=5W，电压利用系数ξ=0.95。

试求放大器的PDC、ηc、R p、Iclm和θc。

8．晶体管谐振功率放大器工作于临界状态，Rp=200Ω，Ico =90mA，Vcc=30V。

θc=90o。

试求放大器的Po和ηc。

9．．某一谐振功率放大器，已知Vcc=20V，Ico=250mA，Po=2W，icmax=0.5A，α0（700）=0.25，α1（700）=0.44，求该放大器的PDC、PC、ηc、R L的值。

11．图2-2是用于谐振功放输出回路的L型网络，已知天线电阻rA=8Ω，线圈L的品质因数Qo=100，作频率f=2MHz若放大器要求的Re=40Ω，求L、C。

第三章正弦波振荡器一、填空题1、产生自激振荡的条件是_________，__________。

（正反馈，AF>12、正弦波自激振荡器由_________，__________、和 __________三部分组成。

RC振荡器的振荡频率 f0 = ，LC振荡器的振荡频率 f0 = 。

3、振荡器满足相位平衡条件，实际上是保证电路是__________反馈，即 __________与 __________同相位。

（正、反馈电压、输入电压）4、在石英晶体谐振器串联谐振时，晶体呈性；并联联谐振时，晶体呈______性。

二、判断对错1、若某电路满足相位条件（正反馈），则一定能产生正弦波振荡。

（）2、石英晶体振荡器具有很高的频率稳定度，其振荡频率由石英谐振器和外界接的电容共同决定的。

3、当反馈电路满足起振条件AuFu〉1时，此电路能够自行起振。

三、分析与计算题：1.图3-1是变压器反馈振荡器的交流等效电路,假如下列电路都起振，请标明满足相位条件的同名端。

图 3-13.在振幅条件已满足的前提下,用相位条件去判断图3-2所示各振荡器(所画为其交流等效电路)哪些必能振荡?哪些必不能振荡?哪去仅当电路元件参数之间满足一定的条件时方能振荡?并相应说明其振荡频率所处的范围以及电路元件参数之间应满足的条件。

图3-24、西勒电路中，如图3-9，C1=C2=100Pf，C3=10Pf，L=5Uf,F=10M~15MHz,试求C4西勒取值范围。

7. 晶体振荡电路如图3-6所示。

图3-6(1)画出(a)电路的交流通路,试判别其振荡电路类型并说明晶体的作用,调对电路的振荡性能有何影响?整C4(2)判别(b)电路的类型,其中晶体起何作用?8.检查图题3-7振荡器电路的错误,并加以改正。

图 3-79. 图3-8所示为某电视接收机的本振电路,改换电感L即可以从1～12改换频道,试：(1)画出交流等效电路,说明是什么形式电路,有何优点。

(2)说明各元件的作用,振荡频率主要由什么决定。

图3-810.11. 图3-10所示为一三点式振荡器,假设电阻的影响可予不计,要求:(1)画出交流等效电路;=500kHz,求L；(2)若振荡频率fg、L不变,而把反馈系数F降为原先的一半,应如何改变元件参(3)若欲保持fg数才能达到?图3-9 图3-1012. 图3-11给出了一晶体振荡器,要求:(1)画出交流等效电路;(2)计算由4.7μH电感与330pF电容所组成的并联回路的谐振频率,并与晶体频率相比较,由此说明该回路之作用。
