超晶格结构及其物理性质分析研究超晶格( Superlattice)是一种由两种或两种以上不同材料交替排列排成的人工晶体材料。
它的几何结构可以用一定的周期性来描述。
超晶格结构的制备是近年来材料科学研究领域中的一个热点问题，因为其被广泛应用于电子学、光电子学、纳米电子学、半导体及光电器件等领域。
本文旨在对超晶格结构及其物理性质进行介绍和分析研究。
一、超晶格结构的制备超晶格的制备一般采用金属-半导体或半导体-半导体异质结合成的结构。
异质结的制备原则是利用不同的材料性质，如不同的基底，晶格常数、材料缺陷等，通过外延生长技术或离子注入技术等方法把它们联系起来，达到制备超晶格结构的目的。
利用这些技术可以控制异质接面的形貌和厚度，从而控制超晶格的周期性和形状。
二、超晶格结构的性质超晶格具有许多独特的性质，其中一些性质是由超晶格的周期性结构所带来的。
这些性质包括:1. 低维电子结构超晶格结构中的建构元件常是低维结构，如二维量子阱，三维量子点和一维量子导线等。
这些结构的电子在空间上被限制在微小的范围内，因此可以显示出在真实物质中不易见到的新奇性质。
如二维量子阱中的电子会表现得像自由电子，具有弱反射和透明性，从而可用来制造高速电子运输的半导体激光器。
2. 禁带结构和能带结构超晶格能带结构的演化涉及到最复杂的电子结构现象之一。
当晶格常数接近等于量子点直径时，可以形成禁带，通过改变晶格常数可以改变禁带的大小，对半导体光电器件的设计和使用具有重要的影响。
3. 光学性质超晶格结构对入射光具有复杂检测应答能力。
在观察入射光时，相贯干涉也会显示出低维结构的普遍性，光子与电子之间的相互作用也比在限定晶体中更密集。
4. 磁性和输运性质超晶格可以显示出独特的磁性和输运性质，由于超晶格自身所具有的周期性结构，使得电子在超晶格中的传输呈现出完全不同于杂质限制下传输的现象。
三、超晶格在材料领域的应用通过超晶格的制备和相关性质的研究，我们可以制备出一些具有优良性质的材料来：1. 优良的光电特性例如InGaAs/GaAs超晶格结构，可以获得比GaAs基底优异的光电性能。

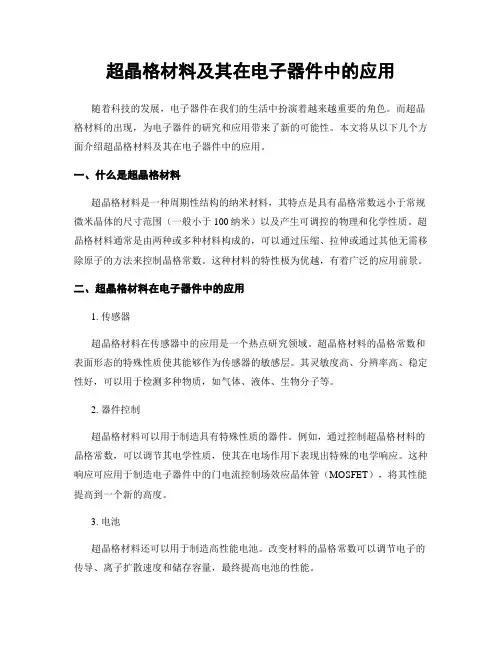

超晶格材料及其在电子器件中的应用
超晶格材料及其在电子器件中的应用随着科技的发展，电子器件在我们的生活中扮演着越来越重要的角色。
而超晶格材料的出现，为电子器件的研究和应用带来了新的可能性。
本文将从以下几个方面介绍超晶格材料及其在电子器件中的应用。
一、什么是超晶格材料超晶格材料是一种周期性结构的纳米材料，其特点是具有晶格常数远小于常规微米晶体的尺寸范围（一般小于100纳米）以及产生可调控的物理和化学性质。
超晶格材料通常是由两种或多种材料构成的，可以通过压缩、拉伸或通过其他无需移除原子的方法来控制晶格常数。
这种材料的特性极为优越，有着广泛的应用前景。
二、超晶格材料在电子器件中的应用1. 传感器超晶格材料在传感器中的应用是一个热点研究领域。
超晶格材料的晶格常数和表面形态的特殊性质使其能够作为传感器的敏感层。
其灵敏度高、分辨率高、稳定性好，可以用于检测多种物质，如气体、液体、生物分子等。
2. 器件控制超晶格材料可以用于制造具有特殊性质的器件。
例如，通过控制超晶格材料的晶格常数，可以调节其电学性质，使其在电场作用下表现出特殊的电学响应。
这种响应可应用于制造电子器件中的门电流控制场效应晶体管（MOSFET），将其性能提高到一个新的高度。
3. 电池超晶格材料还可以用于制造高性能电池。
改变材料的晶格常数可以调节电子的传导、离子扩散速度和储存容量，最终提高电池的性能。
4. 激光超晶格材料中电子传导的能隙大小和布拉格衍射条件对激光的谐波产生有重要的影响。
利用这一特性，可以通过控制超晶格材料的晶格常数，调节激光的谐波输出，制造用于光通信与激光制造的高效激光器件。
5. 纳米微结构材料超晶格材料的制造方法也可以应用于制造其他纳米微结构材料。
例如，在光子晶体和表面等离激元中应用超晶格材料的技术，可以制造出具有特殊传输性质的光子晶体耦合器、分束器等。
三、超晶格材料面临的挑战虽然超晶格材料在电子器件中的应用前景广阔，但是也面临着许多挑战。
首先，超晶格材料的制备难度较大，目前几乎没有能够大规模制备的技术路线。
纳米粒子超晶格
纳米粒子超晶格
纳米粒子超晶格是一种纳米材料结构，其中纳米粒子以有序的方式排列，形成了超晶格结构。
这种超晶格结构通常涉及纳米粒子的排列和间距，以创建新的物性和性质。
以下是一些关于纳米粒子超晶格的信息：
1. 超晶格定义：超晶格是一种由纳米颗粒排列而成的有序结构，类似于晶格，但通常具有较大的间隔。
这些纳米粒子可以是同一种物质的，也可以是不同种物质的。
2. 超晶格性质：纳米粒子超晶格具有独特的电子、光学和磁性性质，这些性质与纳米颗粒之间的相互作用和排列方式有关。
超晶格结构的粒子排列可以引发量子效应和局域表面等效应。
3. 应用：纳米粒子超晶格在各种应用中都具有重要意义。
例如，在光学领域，它们可以用于制备光子晶体，这些晶体具有特定波长的光子带隙，可用于制备激光、光纤通信和传感器。
此外，纳米粒子超晶格还在磁性存储、催化剂、能源存储和传感领域有广泛应用。
4. 制备方法：制备纳米粒子超晶格通常需要使用自组装技术，如溶液自组装、气相自组装或固体自组装。
这些技术可以控制纳米粒子之间的间距和排列方式。
5. 研究领域：纳米粒子超晶格是纳米材料研究的一个活跃领域，涉及材料科学、纳米科学和纳米工程等多个领域。
科研人员致力于探索超晶格的性质和应用，以开发新的纳米材料和技术。
总之，纳米粒子超晶格是一种有序排列的纳米粒子结构，具有独特的性质和广泛的应用潜力。
它们在纳米技术和材料科学中具有重要地位，对于开发新型材料和解决各种应用问题具有重要意义。

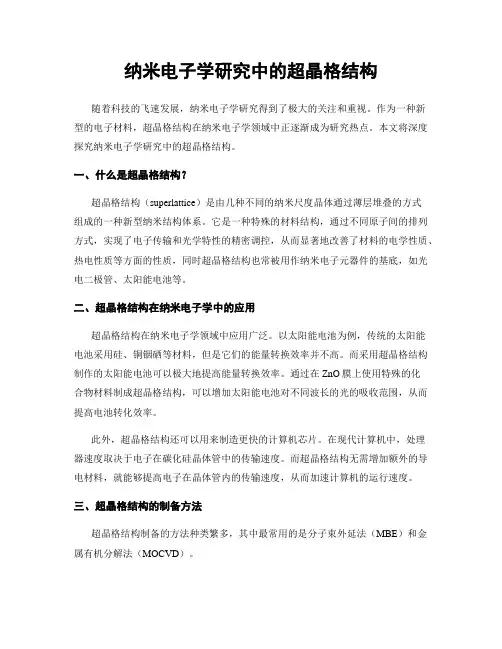

纳米电子学研究中的超晶格结构
纳米电子学研究中的超晶格结构随着科技的飞速发展，纳米电子学研究得到了极大的关注和重视。
作为一种新型的电子材料，超晶格结构在纳米电子学领域中正逐渐成为研究热点。
本文将深度探究纳米电子学研究中的超晶格结构。
一、什么是超晶格结构？超晶格结构（superlattice）是由几种不同的纳米尺度晶体通过薄层堆叠的方式组成的一种新型纳米结构体系。
它是一种特殊的材料结构，通过不同原子间的排列方式，实现了电子传输和光学特性的精密调控，从而显著地改善了材料的电学性质、热电性质等方面的性质，同时超晶格结构也常被用作纳米电子元器件的基底，如光电二极管、太阳能电池等。
二、超晶格结构在纳米电子学中的应用超晶格结构在纳米电子学领域中应用广泛。
以太阳能电池为例，传统的太阳能电池采用硅、铜铟硒等材料，但是它们的能量转换效率并不高。
而采用超晶格结构制作的太阳能电池可以极大地提高能量转换效率。
通过在ZnO膜上使用特殊的化合物材料制成超晶格结构，可以增加太阳能电池对不同波长的光的吸收范围，从而提高电池转化效率。
此外，超晶格结构还可以用来制造更快的计算机芯片。
在现代计算机中，处理器速度取决于电子在碳化硅晶体管中的传输速度。
而超晶格结构无需增加额外的导电材料，就能够提高电子在晶体管内的传输速度，从而加速计算机的运行速度。
三、超晶格结构的制备方法超晶格结构制备的方法种类繁多，其中最常用的是分子束外延法（MBE）和金属有机分解法（MOCVD）。
MBE是一种高真空制备技术，可以在纳米尺度下压缩原子间的距离，从而制造出超晶格结构。
该技术使用的基板一般是单晶材料，比如石墨烯、硅、氮化硅等。
MOCVD技术是一种气相沉积工艺，其原理是将有机金属化学物质蒸发，形成反应性气体，然后在基板表面上进行晶体生长。
这种技术可以制备出更大尺寸的薄膜，同时可以控制晶体生长速度和化学组成，从而制备出高质量、高结晶度的超晶格结构。
四、超晶格结构的未来发展方向随着科技的不断发展，超晶格结构在纳米电子学领域中的应用前景十分广阔。
第三章半导体超晶格
第3章 半导体超晶格3.1 半导体超晶格基本结构3.2 超晶格的应用举例3.1 半导体超晶格基本结构所谓的超晶格，是由几种成分不同或掺杂不同的超薄层周期性地堆叠起来而构成地一种特殊晶体。
超薄层堆叠地周期（称为超晶格地周期）要小于电子的平均自由程，各超薄层的宽度要与电子的德布罗意波长相当。
其特点为在晶体原来的周期性势场之上又附加了一个可以人为控制的超晶格周期势场，是一种新型的人造晶体。
超晶格的分类（一）复合超晶格利用异质结构，重复单元是由组分不同的半导体薄膜形成的超晶格称为复合超晶格，又称为组分超晶格。
按照能带不连续结构的特点可将这个类型超晶格分为四类：第Ⅰ类超晶格、第Ⅱ类错开超晶格、第Ⅱ类倒转型超晶格和第Ⅲ类超晶格。
（1） 第Ⅰ类超晶格(GaAs/AlGaAs)GaAs 材料的见地完全包含在AlGaAs 的能隙之中，电子和空穴都位于窄带隙材料的势阱中v c g E E E ∆+∆=∆x 247.1E g ＝∆，与Al 的组分x 成正比。
（2） 第Ⅱ类 —— 错开型超晶格（GaSbAs/InGaAs ）两个带隙互相错开，一个价带底在另一个价带底的下面。
电子和空穴分别处于两个不同的材料中形成了真实空间的间接带隙半导体（3） 第Ⅱ类 —— 倒转型超晶格（InAs/GaSb ）一个导带底下降到另一个价带底之下。
电子和空穴可能并存于同一个能区中，形成电子－空穴系统Ec1与Ec2能量相差一个Es ，前者的导带与后者的价带部分重叠，从而可能发生从半导体到金属的转变（4） 第Ⅲ类超晶格(HgTe/CdTe)宽带隙半导体CdTe 和零带隙半导体HgTe 构成的超晶格。
只有当超晶格的周期小于某一定值时才具有半导体特性，否则具有半金属特性。
超晶格能隙差由最低导带子能带和价带子能带的间距决定，价带能量不连续值近似为零，导带能量不连续值近似等于两种材料能隙之差。
（二）掺杂超晶格利用超薄层材料外延技术（MBE 或MOCVD ）生长具有量子尺寸效应的同一种半导体材料时，交替地改变掺杂类型的方法（即一层掺入N 型杂质，一层掺入P 型杂质），即可得到掺杂超晶格，又称为调制惨杂超晶格。
超晶格定义
超晶格定义引言超晶格是指由两个或多个不同晶格构成的晶体结构，具有比单个晶格更大的周期性结构。
超晶格的形成使得材料具有非常特殊的物理性质，因此引起了广泛的研究兴趣。
本文将全面、详细、完整地探讨超晶格的定义、结构、制备方法以及相关应用。
定义超晶格是由两个或多个不同的晶格周期性地排列在一起形成的结构。
其中，每个晶格由原子、离子或分子构成，它们以一定的规则排列。
当这些晶格互相重叠或错位时，就形成了超晶格。
超晶格的周期性结构可以通过周期性的重复单元来描述，这些单元是由不同晶格的子结构堆叠而成的。
结构超晶格的结构可以通过几何装配的方式来描述。
最简单的超晶格结构是由两个相同的晶格组成的，其中每个晶格都是一个二维结构。
这种结构被称为二维超晶格。
另外，还有一维和三维超晶格，它们分别是由两个相同的一维晶格和三维晶格组成的。
无论是几维超晶格，其结构都可以由一组重复单元来描述，这些单元通过平移或旋转操作重复排列。
在超晶格中，晶格的间距和原子的排列方式会发生改变。
这种改变可以影响到材料的电子结构、力学性能和热传导等物理特性。
因此，超晶格通常表现出与单个晶格不同的性质和行为。
制备方法制备超晶格的方法有多种，下面将介绍几种常用的方法：1.蒸发沉积法：将两种或多种不同材料的薄膜沉积在衬底上。
薄膜的结构由沉积时的温度、沉积速度和组分比例等因素决定。
2.分子束外延法：使用分子束外延装置在晶体表面逐层生长超晶格结构。
该方法可以精确控制材料的组成和厚度。
3.化学合成法：通过溶液中的化学反应合成超晶格结构。
可以根据溶液中不同物质的浓度来控制超晶格的组成和结构。
4.模板合成法：利用模板材料引导晶体的生长，从而形成超晶格结构。
模板可以是纳米颗粒、有序多孔材料或者生物组织等。
这些制备方法各有优缺点，选择适合的方法取决于材料的性质和目标应用。
应用超晶格在多个领域都具有广泛的应用前景，下面列举了几个常见的应用领域：1.光学：超晶格可以用于调控光的传播和散射，从而制备具有特殊光学性质的材料。
超晶格结构材料的研究和应用
超晶格结构材料的研究和应用经过多年的研究和发展，超晶格结构材料已经成为了材料科学领域中的一个重要分支。
超晶格结构材料由多维纳米结构单元组成，具有独特的物理、化学和机械性质，因此被广泛应用于电子、能源、生物医药和环境等领域。
一、超晶格结构材料的研究超晶格结构材料的发展始于现代纳米技术的发展。
超晶格结构材料的主要特点在于其纳米单元的密集排列。
这些设计精巧的纳米结构单元可以精准控制大小、形状和组成，从而实现多个量级的纳米结构单元的自由组装。
与普通材料相比，超晶格结构材料具有更高的比表面积、更高的热稳定性和更强的机械强度。
在超晶格结构材料的研究中，最重要的是如何实现材料的精确纳米组装和控制。
为此，研究者们采用了各种先进的纳米技术手段，例如自组装、化学合成和电化学沉积。
通过这些技术手段，研究者们可以精确控制纳米单元的组成和形状，从而实现材料的高度精确的纳米组装。
除了纳米技术，超晶格结构材料的研究还涉及到多个领域的交叉。
其中，材料科学、物理学和化学学科都扮演了至关重要的角色。
这些交叉学科的研究让我们对超晶格结构材料的组织结构、性质和应用有了更深入的认识。
二、超晶格结构材料的应用超晶格结构材料在电子、能源、生物医药和环境等领域都有着广泛的应用。
其中，一些典型的应用包括：1. 电子学领域在电子学领域，超晶格结构材料被用于制造先进的半导体器件和电子元件。
这些器件和元件通常需要精确的纳米尺寸结构和高度精确的电子性能。
通过超晶格结构材料，研究者们可以实现这些性能要求并且具有更高的热稳定性。
2. 能源领域超晶格结构材料也在能源领域应用广泛。
例如，在太阳能电池、燃料电池和锂离子电池等领域中，超晶格结构材料被用于制造纳米结构的电极材料，这些材料可以增加电极的表面积并且增加了电极材料的利用效率。
3. 生物医药领域在生物医药领域，超晶格结构材料也有许多应用。
例如，超晶格结构材料可以用于制造药物纳米载体，这些药物载体可以提高药物的传递效率和治疗效果。
