气动调节阀工作原理、安装、检修
气动调节阀常见故障检修方法
气动调节阀常见故障检修方法气动调节阀是在工业自动化过程中用于调节流体介质流量、压力或其他参数的重要控制元件，因此对调节阀的正常运行十分关键。
然而，由于操作不当、系统故障、磨损等原因，气动调节阀也可能会发生故障。
本文将介绍气动调节阀常见的故障检修方法。
故障一：启闭行程不正确气动调节阀的启闭行程不正确，可能是由于气源压力不足，气量不足，以及阀门调节机构不正确等多种原因形成。
以下为检修方法：1.验证气源压力是否符合要求，一般情况下，启闭行程调节工装与气源之间的汽缸压力差应小于1bar。
2.检查气源管道是否有漏气现象，如果气源质量不佳，可能会导致球阀无法正常启闭，需进行相关措施。
3.检查调节机构是否正常，可能机构配件磨损严重或受到损坏，需要更换机构或配件。
故障二：球阀卡死球阀卡死可能是由于阀门滑动部件摩擦力非常大，也可能是由于球阀线圈烧坏，导致球阀无法正常启闭。
以下为检修方法：1.清洗球阀阀门，清理悬挂和卡住部分之间的灰尘或碎屑，以便球阀顺畅启闭。
2.检查球阀线圈是否正常，通常情况下，线圈的直流阻抗应该在规定范围之内，如果线圈参数出现异常，需要更换线圈。
3.检查球阀机构是否正常，如果机构配件损坏，需要进行修理或更换。
故障三：气源压力偏高或偏低气源压力偏高或偏低可能会影响气动调节阀的控制精度和稳定性。
以下为检修方法：1.检查气源过滤器是否正常运行，过滤器通常需要清除杂质和液体。
2.检查气源调节阀是否正常，如果调节阀出现故障，需要进行维修和更换。
3.调整气源压力以符合气动调节阀的要求。
故障四：阀门漏气阀门漏气可能会导致气动调节阀控制精度下降、泄漏损失增加以及操作难度加大等方面问题。
以下为检修方法：1.检查阀门连接和密封部件是否正确。
2.检查阀门刻度是否误差较大，阀门位置是否正确。
3.如果阀门密封不严，需要进行密封件或阀门部件更换。
综上所述，气动调节阀的故障检修是一个复杂的过程，需要对气动调节阀的各个部位进行仔细的检查和调试。
气动调节阀的结构和工作原理
气动调节阀的结构和工作原理一、阀体结构：阀体是气动调节阀的主要部分，常见的结构有直通型、角型和三通型等。
直通型阀体具有流体通道直接通畅、流体阻力小的特点，适用于流量调节；角型阀体具有结构紧凑、占用空间小的特点，适用于压力和温度的调节；三通型阀体具有两个入口和一个出口的特点，适用于流量的分散或合并。
二、阀芯结构：阀芯是气动调节阀的主要控制部分，常见的结构有直行式、角行式、微调式和滚筒式等。
直行式阀芯沿阀体轴线方向移动，一般用于流量和温度的调节；角行式阀芯可通过旋转来调节流量和温度；微调式阀芯是一种特殊的阀芯，其调节范围较小，适用于对流量或温度进行微小调节。
三、作用器：作用器是气动调节阀的执行部分，其主要作用是将输入的信号转化为阀芯的运动，从而实现流量、压力、温度等参数的调节。
常见的作用器有气动活塞式和气动膜片式两种。
气动活塞式作用器由气缸和活塞两部分组成，通过气源的输入和输出来控制活塞的移动，进而控制阀芯的位置。
气动膜片式作用器由膜片和导向件组成，当输入的气源压力改变时，膜片的形变引起阀芯的运动。
四、附件：附件是气动调节阀的辅助部分，用于增强阀芯的动力和稳定性。
常见的附件有位置器、阻尼器、限位器和手动装置等。
位置器通过检测阀芯位置，将信号转化为阀芯的运动，以实现准确的调节。
阻尼器用于减小阀芯的运动速度，防止因过快的动作造成流量冲击和液压冲击。
限位器用于限制阀芯的运动范围，保护阀芯和阀座不受过大的压力和扭矩。
手动装置用于在自动控制失效或维护时，通过手动操作来控制阀芯的位置。
气动调节阀的工作原理是通过控制输入的气源压力来控制阀芯的位置，从而改变介质的流量、压力、温度等参数。
当输入气源压力改变时，作用器会对阀芯施加力，使阀芯产生运动。
阀芯的位置决定了流通通道的开启程度，从而控制介质的流量或压力。
当输入气源压力恢复到初始状态时，作用器上部的弹簧会将阀芯恢复到初始位置，介质的流量或压力也随之恢复到初始状态。

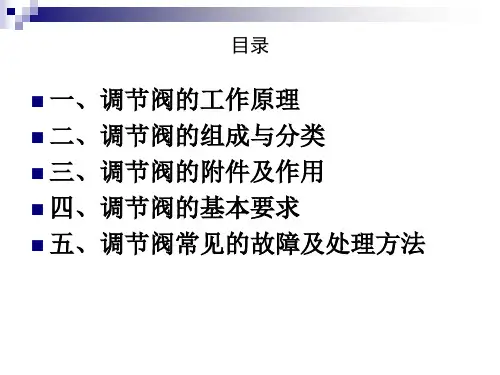

调节阀安装规范
5.3故障3.回信号无信号
检查项目 1.信号电源线路、短路、断路 解决方法 1.维修电源线路 2.重新调整凸轮至正确位置 3.更换微动开关
5.2故障2.气动阀门动作迟缓爬行
检查项目 1.气源压力不够 2.其流量不够或同时有其他耗气量大的装置工作 3.气动执行器扭矩过小 4.阀门负载过大，阀门阀芯或其它阀件装配太紧不合理。 5.汽缸摩擦力变动大 解决方法 1.增加气源压力，途中设置贮气罐以减少压力变动。 2.增设贮气罐，增设空压机，以减少压力变动 3.增大执行器规格 4.重新修配，调整阀门扭矩 5.进行合适的润滑
3.4气源管： 一般采用Ø8×1的紫铜管，或Ø6×1尼龙管
3.5阀门定位器
气动阀门阀门定位器 是从控制系统接收 4~20mA直流电流信号 来精密调节阀门开度 的装置
3.5.1阀门定位器工作原理图
4.1气动阀安装原则
4.2气动调节阀使用注意事项
4.3调节阀的用途及特点
4.4气动阀气源要求
5.1故障1.气动阀门不能动作
检查项目 1.电磁阀是否正常，线圈是否烧坏，电磁 阀芯是否被赃物卡死 2.对执行器单股供气检验，是否正常工作，如汽缸活塞窜气、缸体与
端盖或转轴处漏气等，拆开执行器检查密封件是否已损坏，汽缸内孔 表面是否已损坏。 3.阀内哟杂质将球芯卡住 4.手动操作执行机构的手柄处在手动位置 5.管路扭曲、压扁 6.介质或环境温度太低，造成管路冻结 解决方法 1.更换电磁阀、更换线圈、清楚赃物 2.更换已坏密封圈、更换汽缸或活塞 3.清楚杂质更换已损阀件 4.将手柄扳到气动自动位置 5.纠正或更换管路 6.即使清楚冷凝水，增设除水设备
1.2调节阀实物原理图
1.3气动阀工作原理图
2.1调节阀的组成
气动调节阀的结构和原理
气动调节阀的结构和原理
气动调节阀是一种可以通过气动信号控制流体介质的流量、压力、温度等参数的调节阀。
它由执行机构、阀体、阀芯、阀座、导向机构等部分组成。
气动调节阀的结构主要包括：
1. 执行机构：执行机构将气动信号转化为机械动作，带动阀芯和阀座的开启和关闭。
2. 阀体：阀体是调节阀的主要部分，其内部有流体通道。
阀座和阀芯通常位于阀体内部，通过控制阀芯的位置来调节流体介质的通路。
3. 阀芯：阀芯是阀体内活动的零件，通常由柱状或圆柱状的构件组成。
阀芯与阀座紧密配合，可依靠阀芯的上下运动控制介质的流量。
4. 阀座：阀座是阀体内固定的部分，通常由金属或弹性材料制成。
它的形状与阀芯相呼应，通过与阀芯接触产生密封，控制流体的通道。
5. 导向机构：导向机构用于引导阀芯的运动轨迹，确保阀芯与阀座的良好配合。
气动调节阀的工作原理：
1. 当气动信号输入执行机构时，执行机构将气动信号转化为机械动作，推动阀芯与阀座分离或接触。
2. 当阀芯与阀座接触时，阀体内的流体介质通过阀芯与阀座之间的通道流过。
根据阀芯的位置，调节阀的开度大小，从而控制介质的流量或压力等参数。
3. 当气动信号停止或调节信号作用于执行机构方向变化时，阀
芯位置发生相应的变化，从而改变阀体内的通道大小，调整介质通路，实现对流体参数的调节。
通过控制气动信号的大小和方向，气动调节阀可以精确地控制流体介质的流量、压力、温度等参数，保证工业过程的正常运行和控制。
气动调节阀的工作原理及安装原则和常见故障处理
气动调节阀的工作原理及安装原则和常见故障处理
气动调节阀是一种通过气动装置控制阀芯位置以调节介质流量的阀门。
其工作原理可简述为：当气动装置施加的气动信号改变时，气动调节阀内
的阀芯位置也会相应改变。
阀芯的位置调节会改变阀门的开度，从而改变
介质流量的大小。
1.安装方向正确：按照标志箭头指示，将气动调节阀的进口和出口方
向正确接通。
2.阀门与管道间连接合适：为了保证介质的流畅，阀门与管道间的连
接必须密封可靠，无泄漏现象。
3.阀门位置合理：气动调节阀应安装在易于操作和维修的位置，同时，阀门位置还应考虑介质流动方向，以保证流体的正常流通。
常见的气动调节阀故障处理方法有：
1.阀门卡涩：这可能是由于堵塞或腐蚀导致的，可以通过清洗或更换
阀芯来解决。
2.泄漏：气动调节阀的泄漏问题常见于阀芯密封不良或密封圈老化破损，可以尝试更换阀芯和密封圈。
3.阀门堵塞：阀门内部可能会有异物或堵塞物，可以拆卸阀门进行清
洗或维修。
4.阀芯漏气：如果阀芯孔径过大或密封不良，可能会出现阀芯漏气现象，可以进行阀芯的更换或修复。
5.阀门不稳定：阀门的稳定性可能会受到气动装置的影响，可以检查
和调整气动装置来解决阀门的不稳定问题。
总之，气动调节阀的工作原理是通过气动装置控制阀芯位置来调节介质流量，其安装原则主要包括方向正确、连接合适和位置合理。
常见的故障处理方法包括阀门卡涩、泄漏、阀门堵塞、阀芯漏气和阀门不稳定等。
气动调节阀工作原理
气动调节阀工作原理气动调节阀是一种通过气动装置控制阀芯位置，从而调节介质流量和压力的装置。
它是工业自动化控制系统中的重要组成部分，广泛应用于石油、化工、冶金、电力、制药等行业。
气动调节阀的组成结构主要包括阀体、阀芯、活塞、活塞杆、弹簧、双向气动装置和配气阀等。
其工作原理如下：1. 当气动调节阀工作时，外部信号将会通过气动装置传递给阀芯。
气动装置中的膜片接收到信号后，会使阀体上的配气阀切换方向，控制进气和排气的通道，从而控制气动室的气源。
2. 根据进气和排气的流动方向不同，气动室的气源将通过活塞的两侧进入。
进气通道内的气流会使活塞推向阀芯底部，从而打开阀芯与阀座之间的通道，介质可以通过阀芯流动。
3. 当阀芯完全打开时，介质的流量也达到最大。
此时，阀芯与阀座之间的介质压力会作用在活塞的上方，同时另一侧则是活塞下方进气通道内的气流。
活塞的上下两侧同时受到了不同的力，活塞会产生一个上升的力矩。
4. 在活塞升至规定高度时，配气阀会自动切换通道，使进气通道关闭，排气通道打开。
此时，气动室内的气体被排出，活塞上方的介质压力也得以释放。
5. 排气通道内的气流会使活塞向下移动，阀芯与阀座之间的通道逐渐关闭，介质的流量也会逐渐减小。
当介质流量减小到一定程度时，气动装置会再次切换通道，使进气通道打开，排气通道关闭，气动室内的气体会重新进入，活塞上方介质压力增加。
6. 通过不断地调整活塞上、下两侧介质压力的大小，气动调节阀可以实现对介质流量和压力的精确调节。
根据不同的工艺要求，可通过改变控制信号的大小来调整阀芯的位置，从而实现不同的控制效果。
值得注意的是，气动调节阀的工作过程中需要保持稳定的气源供应，以确保阀芯位置的准确控制。
此外，气动调节阀还需要进行定期的维护和检修，以确保其正常运行。
《GBT4213-2024_气动调节阀》
循环利用
采用可回收材料制造 ,并实现部件重复利 用,推动资源循环利 用。
气动调节阀的智能化技术
气动调节阀的智能化是行业发展的重要趋势之一。先进的传感器和智能控 制算法被广泛应用,使阀门具备远程监测、故障诊断、自适应调节等智能功 能。 基于物联网和人工智能的技术集成,气动调节阀可与上位系统实现无缝连接, 实时采集和分析运行数据,优化控制策略,提升整体系统的可靠性和能源利用 效率。
气动调节阀的安装要求
位置选择
应选择便于操作和 维护的位置,避免安 装在潮湿、高温、 振动大等恶劣环境 。同时要考虑管线 布置,保证进出管线 畅通。
安装方向
一般应垂直安装,当 阀体和执行机构分 离时,执行机构可水 平安装。阀体的进 出口方向要与管线 流向一致。
支撑固定
要用支架可靠地固 定气动调节阀,防止 管线荷载对阀门产 生损坏。同时还需 保证阀体和管线间 隙合适,避免产生应 力。
气动调节阀的质量管理
严格品质控制
1
全流程质量监督，确保产品一致性
可靠性测试 2
严格执行各项性能试验，提高使用寿命
标准化管理 3
对标行业规范，规范生产和操作流程
气动调节阀作为重要的工业自动化设备，其质量管理是确保产品稳定可靠运行的关键。制造商需要 从原材料选用、生产工艺、装配检验等环节实行全面的质量管控体系，建立健全的标准化管理制度 。同时还要针对关键性能指标开展可靠性测试,确保阀门在复杂工况下也能发挥预期功能。
气动调节阀的安全操作
1. 严格遵守操作说明,切勿违规使用气动调节阀。 2. 定期检查阀门密封、接口等部件,确保无泄漏隐患。 3. 执行标准的安全接地和防静电措施,避免静电放电事故。 4. 在易燃易爆环境中使用时，确保阀门具有防爆认证。 5. 配备必要的个人防护用品,如手套、防护眼镜等。 6. 严格执行维护保养计划，及时更换易损件。 7. 遵守当地法规要求,定期接受第三方检测和认证。
气动调节阀工作原理
气动调节阀工作原理
气动调节阀是一种常见的工业控制阀，它通过气动执行器来实现对流体介质的
调节和控制。
其工作原理主要包括阀体结构、气动执行器、调节机构和工作过程等几个方面。
首先，阀体结构是气动调节阀的重要组成部分，它通常由阀体、阀座、阀芯和
密封件等部件组成。
阀芯是气动调节阀的关键部件，它通过对阀座的开合来控制介质的流量和压力。
密封件则起到密封作用，保证阀门的密封性能。
其次，气动执行器是气动调节阀的动力来源，它通常由气缸、活塞、阀盖和气
源接口等部分组成。
气动执行器通过接收控制信号，驱动阀芯的运动，从而实现对介质流量和压力的调节。
气动执行器的性能直接影响着气动调节阀的控制精度和响应速度。
调节机构是气动调节阀的控制部分，它通常由位置调节器、气源调节阀和控制
阀等组成。
位置调节器用于接收控制信号，并将其转换为阀芯的移动位置，从而实现对介质流量和压力的精确控制。
气源调节阀和控制阀则用于调节气动执行器的气源压力和流量，保证气动执行器的正常工作。
最后，气动调节阀的工作过程是一个动态调节的过程，它通常包括介质的流动、阀芯的移动和控制信号的传递等几个环节。
当控制信号发生变化时，位置调节器会调整阀芯的位置，从而改变介质的流量和压力。
气动执行器则根据位置调节器的指令，驱动阀芯的运动，实现对介质的动态调节和控制。
综上所述，气动调节阀的工作原理主要包括阀体结构、气动执行器、调节机构
和工作过程等几个方面。
了解其工作原理对于正确选择、安装和维护气动调节阀具有重要意义，也有助于提高工业生产过程的自动化控制水平。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气动调节阀工作原理、安装、检修一、工作原理气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的：流量、压力、温度等各种工艺参数。
气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。
气动调节阀工作原理(图)气动调节阀通常由气动执行机构和调节阀连接安装调试组成，气动执行机构可分为单作用式和双作用式两种，单作用执行器内有复位弹簧，而双作用执行器内没有复位弹簧。
其中单作用执行器，可在失去起源或突然故障时，自动归位到阀门初始所设置的开启或关闭状态。
气动调节阀根据动作形式分气开型和气关型两种，即所谓的常开型和常闭型，气动调节阀的气开或气关，通常是通过执行机构的正反作用和阀态结构的不同组装方式实现。
气动调节阀作用方式气开型(常闭型)是当膜头上空气压力增加时，阀门向增加开度方向动作，当达到输入气压上限时，阀门处于全开状态。
反过来，当空气压力减小时，阀门向关闭方向动作，在没有输入空气时，阀门全闭。
顾通常我们称气开型调节阀为故障关闭型阀门。
气关型(常开型)动作方向正好与气开型相反。
当空气压力增加时，阀门向关闭方向动作;空气压力减小或没有时，阀门向开启方向或全开为止。
顾通常我们称气关型调节阀为故障开启型阀门。
气开气关的选择是根据工艺生产的安全角度出发来考虑。
当气源切断时，调节阀是处于关闭位置安全还是开启位置安全。
举例来说，一个加热炉的燃烧控制，调节阀安装在燃料气管道上，根据炉膛的温度或被加热物料在加热炉出口的温度来控制燃料的供应。
这时，宜选用气开阀更安全些，因为一旦气源停止供给，阀门处于关闭比阀门处于全开更合适。
如果气源中断，燃料阀全开，会使加热过量发生危险。
又如一个用冷却水冷却的的换热设备，热物料在换热器内与冷却水进行热交换被冷却，调节阀安装在冷却水管上，用换热后的物料温度来控制冷却水量，在气源中断时，调节阀应处于开启位置更安全些，宜选用气关式(即FO)调节阀。
二、阀门定位器阀门定位器是调节阀的主要附件，与气动调节阀大大配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。
阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电-气阀门定位器和智能式阀门定位器。
阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的磨擦力并消除不平衡力的影响，从而保证调节阀的正确定位。
用执行机构分气动执行机构，电动执行机构，有直行程、角行程之分。
用以自动、手动开闭各类伐门、风板等。
三、气动调节阀安装原则(1)气动调节阀安装位置，距地面要求有一定的高度，阀的上下要留有一定空间，以便进行阀的拆装和修理。
对于装有气动阀门定位器和手轮的调节阀，必须保证操作、观察和调整方便。
(2)调节阀应安装在水平管道上，并上下与管道垂直，一般要在阀下加以支撑，保证稳固可靠。
对于特殊场合下，需要调节阀水平安装在竖直的管道上时，也应将调节阀进行支撑(小口径调节阀除外)。
安装时，要避免给调节阀带来附加应力)。
(3)调节阀的工作环境温度要在(-30～+ 60) 相对湿度不大于95% 95% ，相对湿度不大于95%。
(4)调节阀前后位置应有直管段，长度不小于10倍的管道直径(10D)，以避免阀的直管段太短而影响流量特性。
(5)调节阀的口径与工艺管道不相同时，应采用异径管连接。
在小口径调节阀安装时，可用螺纹连接。
阀体上流体方向箭头应与流体方向一致。
(6)要设置旁通管道。
目的是便于切换或手动操作，可在不停车情况下对调节阀进行检修。
(7)调节阀在安装前要彻底清除管道内的异物，如污垢、焊渣等。
四、常见故障及处理调节阀不动作首先确认气源压力是否正常，查找气源故障。
如果气源压力正常，则判断定位器或电/气转换器的放大器有无输出;若无输出，则放大器恒节流孔堵塞，或压缩空气中的水分聚积于放大器球阀处。
用小细钢丝疏通恒节流孔，清除污物或清洁气源。
如果以上皆正常，有信号而无动作，则执行机构故障或阀杆弯曲，或阀芯卡死。
遇此情况，必须卸开阀门进一步检查。
调节阀卡堵如果阀杆往复行程动作迟钝，则阀体内或有黏性大的物质，结焦堵塞或填料压得过紧，或聚四氟乙烯填料老化，阀杆弯曲划伤等。
调节阀卡堵故障大多出现在新投入运行的系统和大修投运初期，由于管道内焊渣、铁锈等在节流口和导向部位造成堵塞从而使介质流通不畅，或调节阀检修中填料过紧，造成摩擦力增大，导致小信号不动作、大信号动作过头的现象。
遇到此类情况，可迅速开、关副线或调节阀，让赃物从副线或调节阀处被介质冲跑。
另外还可以用管钳夹紧阀杆，在外加信号压力的情况下，正反用力旋动阀杆，让阀芯闪过卡处。
若不能解决问题，可增加气源压力、增加驱动功率反复上下移动几次，即可解决问题。
如果还是不能动作，则需要对控制阀做解体处理，当然，这一工作需要很强的专业技能，一定要在专业技术人员协助下完成，否则后果更为严重。
阀泄漏调节阀泄漏一般有调节阀内漏、填料泄漏和阀芯、阀座变形引起的泄漏几种情况，下面分别加以分析。
1、阀内漏阀杆长短不适，气开阀阀杆太长，阀杆向上的(或向下)距离不够，造成阀芯和阀座之间有空隙，不能充分接触，导致不严而内漏。
同样气关阀阀杆太短，也可导致阀芯和阀座之间有空隙，不能充分接触，导致关不严而内漏。
解决方法：应缩短(或延长)调节阀阀杆使调节阀长度合适，使其不再内漏。
2、填料泄漏填料装入填料函以后，经压盖对其施加轴向压力。
由于填料的塑性变形，使其产生径向力，并与阀杆紧密接触，但这种接触并非十分均匀，有些部位接触的松，有些部位接触的较紧，甚至有些部位根本没有接触上。
调节阀在使用过程中，阀杆同填料之间存在着相对运动，这个运动叫轴向运动。
在使用过程中，随着高温、高压和渗透性强的流体介质的影响，调节阀填料函也是发生泄漏现象较多的部位。
造成填料泄漏的主要原因是界面泄漏，对于纺织填料还会出现渗漏(压力介质沿着填料纤维之间的微小缝隙向外泄漏)。
阀杆与填料间的界面泄漏是由于填料接触压力的逐渐衰减，填料自身老化等原因引起的，这时压力介质就会沿着填料与阀杆之间的接触间隙向外泄漏。
为了使填料装入方便，在填料函顶端倒角，在填料函底部放置耐冲蚀的间隙较小的金属保护环，注意该保护环与填料的接触面不能为斜面，以防止填料被介质压力推出。
填料函与填料接触部分的表面要精加工，以提高表面光洁度，减小填料磨损。
填料选用柔性石墨，因为它的气密性好、摩擦力小，长期使用变化小，磨损的烧损小，易于维修，且压盖螺栓重新拧紧后摩擦力不发生变化，耐压性和耐热性良好，不受内部介质的侵蚀，与阀杆和填料函内部接触的金属不发生点蚀或腐蚀。
这样，有效地保护了阀杆填料函的密封，保证了填料密封的可靠性，使用寿命也有很大地提高。
3、阀芯、阀座变形泄漏阀芯、阀座泄漏的主要原因是由于调节阀生产过程中的铸造或锻造缺陷可导致腐蚀的加强。
而腐蚀介质的通过，流体介质的冲刷也会造成调节阀的泄漏。
腐蚀主要以侵蚀或气蚀的形式存在。
当腐蚀性介质在通过调节阀时，便会产生对阀芯、阀座材料的侵蚀和冲击，使阀芯、阀座成椭圆形或其他形状，随着时间的推移，导致阀芯、阀座不匹配，存在间隙，关不严而发生泄漏。
把好阀芯、阀座的材质选型关。
选择耐腐蚀的材料，对存在麻点、沙眼等缺陷的产品要坚决剔除。
若阀芯、阀座变形不太严重，可用细砂纸研磨，消除痕迹，提高密封光洁度，以提高密封性能。
若损坏严重，则应重新更换新阀。
振荡调节阀的弹簧刚度不足，调节阀输出信号不稳定而急剧变动易引起调节阀振荡。
还有所选阀的频率与系统频率相同或管道、基座剧烈振动，使调节阀随之振动。
选型不当，调节阀工作在小开度存在着剧烈的流阻、流速、压力的变化，当超过阀的刚度，稳定性变差，严重时产生振荡。
由于产生振荡的原因是多方面的，要具体问题具体分析。
对振动轻微的，可增加刚度来消除，如选用大刚度弹簧的调节阀，改用活塞执行结构等;管道、基座剧烈振动，可通过增加支撑消除振动干扰;阀的频率与系统的频率相同时，更换不同结构的调节阀;工作在小开度造成的振荡，则是选型不当造成的，具体说是由于阀的流通能力C值过大，必须重新选型，选择流通能力C值较小的或采用分程控制或采用子母阀以克服调节阀工作在小开度所产生的振荡。
调节阀噪音大当流体流经调节阀，如前后压差过大就会产生针对阀芯、阀座等零部件的气蚀现象，使流体产生噪声。
流通能力值选大了，必须重新选择流通能力值合适的调节阀，以克服调节阀工作在小开度而引起的噪音，下面介绍几种消除噪音的方法。
1、消除共振噪音法只有调节阀共振时，才有能量叠加而产生100多分贝的强烈噪音。
有的表现为振动强烈，噪音不大，有的振动弱，而噪音却非常大;有的振动和噪音都较大。
这种噪音产生一种单音调的声音，其频率一般为3000～7000赫兹。
显然，消除共振，噪音自然随之消失。
2、消除汽蚀噪音法汽蚀是主要的流体动力噪音源。
空化时，汽泡破裂产生高速冲击，使其局部产生强烈湍流，产生汽蚀噪音。
这种噪音具有较宽的频率范围，产生格格声，与流体中含有砂石发出的声音相似。
消除和减小汽蚀是消除和减小噪音的有效办法。
3、使用厚壁管线法采用厚壁管是声路处理办法之一。
使用薄壁可使噪音增加5分贝，采用厚壁管可使噪音降低0～20分贝。
同一管径壁越厚，同一壁厚管径越大，降低噪音效果越好。
如DN200管道，其壁厚分别为6.25、6.75、8、10、12.5、15、18、20、21.5mm 时，可降低噪音分别为-3.5、-2(即增加)、0、3、6、8、11、13、14.5分贝。
当然，壁越厚所付出的成本就越高。
4、采用吸音材料法这也是一种较常见、最有效的声路处理办法。
可用吸音材料包住噪音源和阀后管线。
必须指出，因噪音会经由流体流动而长距离传播，故吸音材料包到哪里，采用厚壁管至哪里，消除噪音的有效性就终止到哪里。
这种办法适用于噪音不很高、管线不很长的情况，因为这是一种较费钱的办法。
5、串联消音器法本法适用于作为空气动力噪音的消音，它能够有效地消除流体内部的噪音和抑制传送到固体边界层的噪音级。
对质量流量高或阀前后压降比高的地方，本法最有效而又经济。
使用吸收型串联消音器可以大幅度降低噪音。
但是，从经济上考虑，一般限于衰减到约25分贝。
6、隔音箱法使用隔音箱、房子和建筑物，把噪音源隔离在里面，使外部环境的噪音减小到人们可以接受的范围内。
7、串联节流法在调节阀的压力比高(△P/P1≥0.8)的场合，采用串联节流法，就是把总的压降分散在调节阀和阀后的固定节流元件上。
如用扩散器、多孔限流板，这是减少噪音办法中最有效的。
