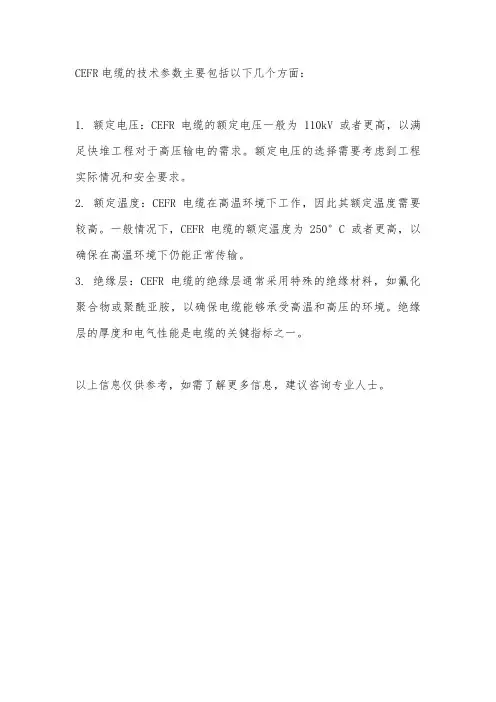

cefr电缆技术参数
CEFR电缆的技术参数主要包括以下几个方面：
1. 额定电压：CEFR电缆的额定电压一般为110kV或者更高，以满足快堆工程对于高压输电的需求。
额定电压的选择需要考虑到工程实际情况和安全要求。
2. 额定温度：CEFR电缆在高温环境下工作，因此其额定温度需要较高。
一般情况下，CEFR电缆的额定温度为250°C或者更高，以确保在高温环境下仍能正常传输。
3. 绝缘层：CEFR电缆的绝缘层通常采用特殊的绝缘材料，如氟化聚合物或聚酰亚胺，以确保电缆能够承受高温和高压的环境。
绝缘层的厚度和电气性能是电缆的关键指标之一。
以上信息仅供参考，如需了解更多信息，建议咨询专业人士。
TB20.40.0.PZ 拖链系统 说明书
TwisterBand 结构紧凑，模块化，降低 成本 Compact, modular, economical
TwisterChain® 坚固，运行安静，适用于 高负载应用 Rugged, quiet, for high loads
C-Chain C-Chain 第一条可持续环形运行的 拖链 First continiously circulating Energy Chain®
Rotary movements in minimum space In order to implement rotary movements in the smallest space, and guide power, data and media safely, complicated and expensive rotary solutions came are usually needed. With the very compact igus® rotating TwisterBand, rotations can now be guided and managed in very confined spaces cost-effectively with very low wear:
75
76
77
电话：021-5130 3100 传真：021-5130 3200 master@
易格斯（上海）有限公司 上海外高桥保税区加太路28号 200131
5
...3000° turn...
TwisterBand: 紧凑，模块化，降低成本 TwisterBand: Compact, modular, economical
E2/000 新分隔片系列 New range of separators
柔性电缆- 快速选型
5．1太阳能电缆
（5.101）太阳能专用电缆
SUNFLEX PV-F / PV-100
SOLARFLEX PV-F / PV-100
5．2风力发电电缆
（5.201）抗紫外线单芯和多芯耐热(屏蔽)抗扭电缆
HELFLEX WK 103H / 103HC
DUFLEX WIND CYYS / CYYTCS
DUFLEX-ROBOT 650/650C
DUFLEX-ROBOT CTY / CTYTCS
（2.501）加强型耐油和冷却液可扭转PUR护套(屏蔽)电缆
DUFLEX-ROBOT 900/900C
DUFLEX-ROBOT CTP / CTPTCS
三 输送系统电缆
3．1卷筒电缆
（3.101）实用型CR护套卷筒用连接和控制电缆
DUFLEX-ELEVATOR CYYST
（3.303）实用型PVC护套带特殊编织层电梯电缆(钢丝承载)
TUFLEX-TRANSPORT 680S
DUFLEX-ELEVATOR CYYSTB
3．4钢索电缆
（3.401）实用型PVC护套自承式钢索电缆(带双重钢丝承载)
TUFLEX-TRANSPORT 680 2S
（3.202）实用型PVC护套起重机扁平电缆
TUFLEX-TRANSPORT 675
DUFLEX-FLAT CYYS
3．3电梯电缆
（3.301）实用型PVC护套电梯电缆
TUFLEX-TRANSPORT 680
DUFLEX-ELEVATOR CYY
（3.302）实用型PVC护套带特殊编织层电梯电缆
TUFLEX-TRANSPORT 680C
（2.303）实用型PUR护套反馈电缆/传感器引线屏蔽电缆
IGUS易格斯电缆IGUS易格斯拖链产品介绍
IGUS易格斯电缆IGUS易格斯拖链产品介绍IGUS易格斯电缆供应商，IGUS易格斯电缆报价，IGUS易格斯电缆现货IGUS易格斯电缆、IGUS易格斯控制电缆、IGUS（易格斯）柔性电缆IGUS拖链电缆、IGUS（易格斯）数据电缆、IGUS屏蔽电缆IGUS（易格斯）动力电缆、德国IGUS(易格斯)、IGUS电缆IGUS柔性电缆、IGUS动力电缆、IGUS控制电缆、IGUS伺服电缆IGUS拖链电缆、IGUS总线电缆品牌简介IGUS由Guenter Blase先生创建于1964年10月15日。
总部位于德国科隆，在世界各国或地区都设有分支机构。
在开始的20年里，我们主要是生产合成技术的塑料元件。
Frank Blase于1983年建立了拖链和塑料轴承的生产线，并建立了相应的销售网络。
从1985至2011年，公司员工从40人壮大到1900多人，分支机构遍布世界各地。
由于掌握了现代新材料技术，我们在未来几年将扩大投资，也会得到更多的市场机会。
易格斯拥有着高水平的研发队伍，八万多种产品的丰富选择，优秀的销售工程师服务团队。
选用易格斯产品，会使您的产品更具有竞争力。
同时，如果您有特殊要求，易格斯的工程师们也会在最短时间内为您提供最优解决方案，以满足您的特殊需要。
型号示例IGUS 拖链型号示例2500.10.075.0 2500.09.125.0 E6.40.062.125.0 10.6.028.014040.20.135 157.150.250.0 B151.050.048.0-16-1050.12P10.025.028.0-28-1025.34PZ 26.05.100.0-20-2605.12PZ 17.2.075.04040.16.350.0 41400.16.12 CF211.05.03.02 CF130.15.04.ULCF130.15.25 38.25.150 27i.07.075.0 1480.050.075.0-2m CF140.07.1 2.UL CF310.UL.950.01 2000.12 08.16.048.0 CF6.10.04E4.42.07.100.0 14240.06.200 3838.10.200.0-2米+38380.10.12—1付4040C.16.175.0 L=5005MM 4040C.36.300.0L=4732MM 3938.06.100.0 L=670MM157.100.125.0+*1.38m+15800.100.34 E6.29.040.075-0.8米 880.12.240-20节5050C.35.300.0 14.3.038.0 L=0.8M 14.2.038.0L=0.8M 2600.06.100.0 4140C.30.150.0 E4.56.11.250.0 390.17.15 0.0 IGUS 拖链Z08.30.038.0 2828.07.063.0-19节3500.075.125.003.05.010.0 1500.038.038/075.0 380.350.300.0 380.350.215.0380.350.200.0 E4.42.25.150 167.100.150.0 E6.29.040.075.0 2600.05.100.0 2600.05.100.0 Z14.2.100.0 B15I.050.075.068.2.100.0 17.4.75.0-43节 10.050.048.0 10.050.048.0 10.038.038.0 10.038.038.0 10 .038.038.0 10.038.038.0 10.038.038.0 250.10.125 250.10.125 CF240.02.04 3500.150.150.0350.125.150.0 380.30.300.0*75节 150.038.038.0 E14.2.075 E14.2.075 15.038.038.0 E6.52.075.100.0 E6.52.075.150.0 350.100.125.0 168.175.1 00.0 88节14.1.028-274.5mm+114.1.12PZE4.32.06.063.0 340.050.100 E4.56.15.150.0 2700.05.125.04040C.20.500.0 240.10.075.0 4040.40/40.350.0 E4.28.100.055.028.087.063 28.087.063 5050C.20.300.0 2400.03.055.0-18节E6.29.060.055-25节+E6.290.060.1207.50.038.0 09.16.038.0 R07.10.038.0 7838.20.250.07838.20/20.200.0 7838.25/20.250.0 7838.25/20/25.200.0 404 0C.15.150.0 E4.32.12.250.0.2.4M+E4.321.12.1.12 5050C.25.250.0IGUS 接头型号示例1050.34PZ E4.420.07.2.12 2090.34PZ+ 580.075.12 142400.06.12C21000.050.1.128800.12.2.12 E4.420.05.1.12 2607.12PZBK1 50500C.35.122606.12.PZBK1 41400C.30.2.12C 2070.12PZBK 2070.12PZB+ E4.560.11.2.12 TR85.01 3900.17.2.12 28280.07.12 30000.075.12 03.05.12Z 3900.350.2.12C 3150.12PZ 2200.125.1.12 2200.125.1.12 2200.125.1.12 4000.30.2.12 050.20.12 1050.12PZ 3100.34PZ 40400C.20.12 E4.280.100.2.12 R4.320.12.1.12 R4.320.12.2.121015.34PZ 24001.05.12ZB 38380.162.1.12 060.50.12PZ080.16.12PZ 060.10.12P060.16.12PZ 50500C.25.12 40400C.15.12IGUS 轴承JUM01-20 JUM01-25IGUS 电缆CF10.10.18 CF11.008.DCF11.01.03.02.05.02.D已停产，新型号：CF11.013DCF11.05.06.02 CF130.07.03.UL CF130.07.12.UL CF130.07.18.ULCF130.10.04.UL CF130.15.18.UL CF130.15.25.UL CF140.05.05.ULCF170.15.18.D CF180.07.05 CF180.07.12 CF180.10.03CF21.25.15.02.01.UL替代CF21.25.10.02.01.ULCF211.010 CF211.05.04.02 CF240.01.07 CF31.160.04 CF31.500.04CF31.500.04 CF34.25.04 CF34.250.04 CF34.60.04 CF5.10.07CF5.07.18 CF5.07.25 CF5.07.42 CF5.10.05 CF6.07.04 CF6.10.07 R09.30.048 CF6.15.03CF7.15.12.D,现替代型号：CF77.UL.15.12.D CF9.02.03.INI CF9.03.04.INICF9.15.12 CF9.25.16 CFBUS.001 CFBUS.022 CFPE.160.01 CFPE.250.01 TRE.85.135.0 CF31.25.05 CF130.10.12 CF240.03.04 CF130.10.04 CF170.10.05 CF170.10.07 CF170.10.07CF77.UL.07.07.D CF77.UL.07.07.D CF77.UL.07.07.D CF170.10.04 C F170.15.04CF30.15.04.UL CF30.15.04.UL CF210.UL.15.07.02.02。
新igus耐弯曲伺服电缆拥有世界上最小的弯曲半径
新igus 耐彎曲伺服電纜擁有世界上最小的彎曲半徑耐彎曲電纜在拖鏈中安全運動，彎曲係數為 6.8xd，甚至可在 -35°C 的低溫中使用在 2016 年 SPS IPC Drives 展上，igus 推出新的 CF29 耐彎曲伺服電纜系列——這是多個新高端電纜系列之一，可在拖鏈中持續運動，外部護套以無鹵素的TPE 製成。
該產品系列可實現為驅動裝置供能的新方式，適合極高要求的使用者，如惡劣的環境溫度或受限的安裝空間。
新CF29 chainflex 耐彎曲伺服電纜系列具有最佳化的核心結構以及襯料填充擠壓TPE 內護套，穩定性更高，並有耐彎曲的TPE 外護套。
該高端系列的耐彎曲伺服電纜具有低至 6.8xd 的最小彎曲係數，是業界獨一無二的耐彎曲電纜。
可耐 -35°C 低溫，因此可用於冷凍倉庫中的運動應用。
這歸功於 igus 無鹵素的TPE 外部護套材質，它幾乎完全不受油的影響。
這一材質已在其他 chainflex 耐彎曲電纜使用多年。
為了提供客戶更好的選擇，igus 現在以這種新的伺服電纜拓展其高端系列，並提供其他資料和匯流排電纜系列。
更多選擇——保證經久耐用在 igus 廣達 2,750 平方公尺的測試實驗室裡，我們在氣候測試室內以真實機械負載和溫度成功測試了所有耐彎曲電纜。
因此igus 易格斯成為業界唯一能夠提供旗下全系列耐彎曲電纜 36 個月的保固服務。
這甚至適用於進行最高動態和最複雜運動的電纜。
chainflex 耐彎曲電纜使用壽命計算器(www.igus.de/chainflex_Lebensdauerrechner)可幫助您做出理想的選擇，只需輸入相對應的應用參數就能算出每種電纜在往返運動中的預期使用壽命。
這樣客戶不用多花錢就能選出在其應用中可靠工作的耐彎曲電纜。
圖片說明：圖片PM6416-1世界第一：德商 igus 的 CF29 系列伺服電纜具有最小彎曲半徑，且可應用於極低溫環境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Temperature
v max. unsupported/gliding a max. 20 m/s2 Travel distance Nominal voltage Testing voltage Oil Flame-retardant
Conductor Core insulation Core stranding Core identification Intermediate layer Overall shield Outer jacket
Very finely stranded special cores of particularly high-flex design made of bare copper wires. Mechanically high-quality PP mixture. The individual cores are stranded in layers with short pitch lengths. Colour code in accordance with DIN 47100. Foil taping over the external layer. Extremely bending-resistant braiding made of tinned copper wires. Coverage approx. 70% linear, approx. 90% optical. Low-adhesion, oil-resistant mixture on the basis of PVC, adapted to suit the requirements in energy chains® (following DIN VDE 0281 Part 13). Colour: Silver grey (similar to RAL 7001) moved < 10 m travel moved minimum 10 x d ≥ 10 m travel moved minimum 12 x d fixed minimum 5 x d moved +5 °C to +70 °C for use in energy chains® with > 50.000 cycles -5 °C to +70 °C following DIN EN 60811, part 1-4 chapter 8.2 fixed -20 °C to +70 °C 3 m/s, 2 m/s
CF240 PVC 10-12 x d
PVC Data cable CF240
G G G G G for medium load requirem oil-resistant flame-retardant
Class 4.3.2 (4 medium load requirements
eplan download, configurator
www.igus.eu/CF240
1030 types from stock no cutting costs ...
126 (for up to 10 cuts of the same type)
... no minimum order quantity ...
Image exemplary.
eplan download, configurator
www.igus.eu/CF240
1030 types from stock no cutting costs ...
(for up to 10 cuts of the same type)
... no minimum order quantity ...
Number of cores and conductor nominal cross section [mm2] (3 x 0,14)C (4 x 0,14)C (5 x 0,14)C (7 x 0,14)C (14 x 0,14)C (18 x 0,14)C (24 x 0,14)C (3 x 0,25)C (4 x 0,25)C (5 x 0,25)C (7 x 0,25)C (8 x 0,25)C (14 x 0,25)C (18 x 0,25)C (24 x 0,25)C (2 x 0,34)C (3 x 0,34)C (4 x 0,34)C (5 x 0,34)C (7 x 0,34)C (10 x 0,34)C (14 x 0,34)C (18 x 0,34)C (24 x 0,34)C
igus® GmbH Cologne | Tel. +49(0)2203/9649-800 Fax -222 | info@igus.de | www.chainflex.eu 127
External diameter max. [mm] 5,0 5,0 5,5 6,0 7,5 8,0 9,0 5,0 5,5 5,5 6,5 7,0 8,0 8,5 9,5 5,5 5,5 6,0 6,0 7,5 8,5 9,0 10,0 11,0
Copper index [kg/km] 15 16 18 25 43 54 67 18 21 26 33 37 63 75 100 20 27 31 36 48 63 79 96 127
®
prices
price list online
www.chainflex.eu/CF240
delivery despatched in time 24 hours or today
Note: The mentioned external diameters are maximum values and may tend toward lower tolerance limits. G = with green-yellow earth core x = without earth core
cranes
Freely suspended travel distances and up to 50 m for gliding applications, Class 3 300/300 V (following DIN VDE 0245). 1500 V Oil-resistant (following DIN EN 50363-4-1), Class 2. According to IEC 60332-1-2, CEI 20-35, FT1, VW-1
Typical application area G for medium load requirements G light oil influence G preferably indoor applications, but also outdoor ones at temperatures > 5 °C G freely suspended travel distances and up to 50 m for gliding applications G Storage and retrieval units for high-bay warehouses, machining units/packaging machines, handling, indoor
3 travel distance up to 50 m 2 oil-resistant)
CF240 PVC 10-12 x d
Image exemplary.
Delivery program Part No. CF240.01.03 CF240.01.04 CF240.01.05 CF240.01.07 CF240.01.14 CF240.01.18 CF240.01.24 CF240.02.03 CF240.02.04 CF240.02.05 CF240.02.07 CF240.02.08 CF240.02.14 CF240.02.18 CF240.02.24 CF240.03.02 CF240.03.03 CF240.03.04 CF240.03.05 CF240.03.07 CF240.03.10 CF240.03.14 CF240.03.18 CF240.03.24
Lead free Clean room CTP EAC
Bending radius
New! Guaranteed lifetime for this series according to the "chainflex® guarantee club" conditions Page 22-25 Double strokes* 5 million 7,5 million 10 million Temperature, Travel distance R min. [factor x d] R min. [factor x d] R min. [factor x d] from/to [°C] [m] < 10 m ≥ 10 m < 10 m ≥ 10 m < 10 m ≥ 10 m +5 / +15 12,5 15 13,5 16 14,5 17 +15 / +60 ≤ 50 10 12,5 11 13,5 12 14,5 +60 / +70 12,5 15 13,5 16 14,5 17
igus® GmbH Cologne | Tel. +49(0)2203/9649-800 Fax -222 | info@igus.de | www.chainflex.eu 125
CF240 PVC 10-12 x d
PVC Data cable CF240
Class 4.3.2 (4 medium load requirements
Silicon-free UL/CSA NFPA CEI CE
3 travel distance up to 50 m 2 oil-resistant)
