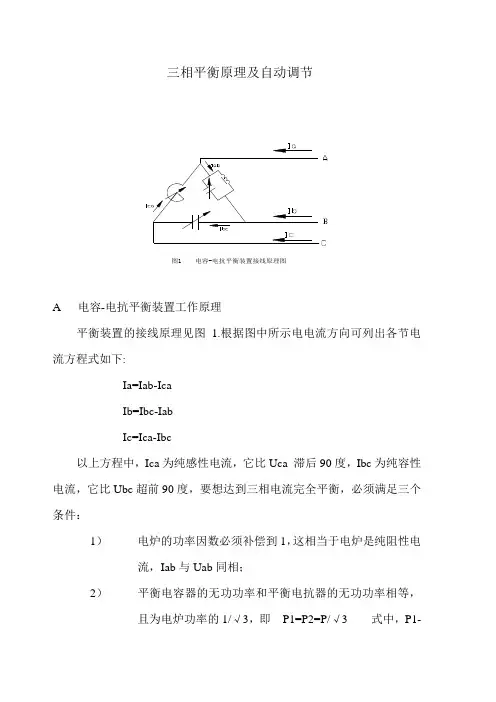

三相平衡原理及自动调节图1电容-电抗平衡装置接线原理图A 电容-电抗平衡装置工作原理平衡装置的接线原理见图 1.根据图中所示电电流方向可列出各节电流方程式如下:Ia=Iab-IcaIb=Ibc-IabIc=Ica-Ibc以上方程中,Ica为纯感性电流,它比Uca 滞后90度,Ibc为纯容性电流,它比Ubc超前90度,要想达到三相电流完全平衡,必须满足三个条件:1)电炉的功率因数必须补偿到1,这相当于电炉是纯阻性电流,Iab与Uab同相;2)平衡电容器的无功功率和平衡电抗器的无功功率相等,且为电炉功率的1/√3,即P1=P2=P/√3 式中,P1-平衡电容器,P2-平衡电抗器,P-电炉输入功率;3)相序必须连接正确,按照正相序依次连接炉子,平衡电容器,平衡电抗器。

如电炉节接在AB相,则平衡电容器接在BC相,平衡电抗器接在CA相;如电炉接在CA相,平衡电容器接在AB相,平衡电抗器接在BC相。

4)根据上述条件绘出的三相系统矢量图如图2所示,从图中可看出三相电流Ia,Ib,Ic是平衡的,而且三相系统的功率因数为1。

图三相平衡系统矢量图1. 在电炉运行过程中,当第一个条件不能满足,即COSφ不为1时,负载平衡被破坏,三相电流变化出现两种情况:第一种情况,电炉电抗增大,成为欠补偿感性负载,AB相电流Iab 比Uab滞后φ角,此时若P1=P2=P/√3 ,即Iab=Ibc=Ica/√3,则从图3-A可看出,线电流Ia增大为I´a,线电流Ib增大为´Ib,Ic保持不变,三相负载电流由原来的Ia=Ib=Ic 变为I ´a>Ic>I ´b 。

I ´a 和I ’b 可分别用下式求出:I ´a ²=I ´ab ²+Ica ²-2I ´abIcaCOS(30+φ1)I ´b ²=I ´ab ²+Ibc ²-2I ´abIbcCOS(30-φ1)第二种情况,电炉电抗减小,成为过补偿感性负载,AB 相的电流IAB 比UAB 超前φ角,此时若 P1=P2=P/√3 ,即Iab=Ibc=Ica/√3,则从图3-B 可看出,线电流Ia 变为I ´a ,线电流Ib 变为´Ib,三相负载电流由原来的Ia=Ib=Ic 变为I ´a<Ic<I ´b 。

三相电注平衡试验

三相电注平衡试验

三相电注平衡试验-概述说明以及解释1.引言1.1 概述概述:三相电注平衡试验是一项重要的电力系统测试,用于验证三相电路中各相之间的电流、电压和功率是否平衡。

通过这项测试,可以检测电力系统中是否存在不平衡负载或故障,以及及时排除问题,确保电力系统的安全稳定运行。

本文将介绍三相电平衡试验的意义、原理和步骤,以及对实验结果进行分析和总结,最后展望未来在电力系统测试方面的发展和应用。

希望本文能够为读者提供全面的了解和指导,使其能够有效地进行三相电平衡试验,并从中受益。

文章结构部分的内容如下所示:1.2 文章结构本文将分为引言、正文和结论三个部分,依次介绍三相电平衡试验的意义、原理和步骤,最终进行结果分析和实验总结。

在引言部分,将对三相电平衡试验进行概述,介绍文章结构并阐明本文的目的。

在正文部分,将详细探讨三相电平衡试验的意义、原理和步骤,以帮助读者更好地理解试验的重要性和实施过程。

最后,在结论部分,将对试验结果进行分析,并总结试验所得的经验和教训,展望未来试验的发展方向。

通过以上结构,读者将全面了解三相电平衡试验的相关知识,为实验实施和结果分析提供指导。

1.3 目的:本文的目的是介绍三相电平衡试验的意义、原理和步骤,帮助读者了解并掌握这一重要实验方法。

通过本文的阐述,读者将能够深入了解三相电平衡试验在电力系统中的重要性以及如何进行有效的试验步骤,从而能够更好地应用于实际工程中,确保电力系统运行的稳定性和安全性。

同时,本文也旨在对三相电平衡试验的结果进行分析,总结实验经验,展望未来的发展方向。

通过本文的阐述,我们希望读者能够对三相电平衡试验有一个全面的了解,并能够应用于实际工程中,为电力系统的安全稳定运行提供有力的支持。

2.正文2.1 三相电平衡试验的意义三相电平衡试验是电力系统运行中的一项重要测试,其意义主要体现在以下几个方面:1. 确保电力系统安全稳定运行:三相电平衡试验可以检验电力系统中三相电压和电流是否平衡,一旦发现不平衡情况,可以及时采取措施进行调整,以确保电力系统的安全稳定运行。

水的三相平衡共存原理

水的三相平衡共存原理

水的三相平衡共存原理水的三相平衡共存原理又称为水的三态平衡共存原理,是指在一定的温度和压力条件下,水可以同时存在于三种态(固态、液态和气态)之间,且三种态之间可相互转化而能够达到动态平衡的状态。

这一原理是物态转变的基础,具有重要的理论和实际应用价值。

首先,水的三相平衡共存原理与水的性质密切相关。

水是一种常见的液体,在大气压下,其熔点为0,沸点为100。

当水的温度低于0时,水分子之间的相互作用力大于热运动引起的分子振动,从而使水分子有序排列成为固态冰。

当水的温度升高到0以上,水分子的振动能量增加,逐渐克服相互作用力,从而转化为液态水。

当水的温度达到100时,水分子的振动能量进一步增加,相互作用力被克服,水分子开始脱离液体的束缚,转变为气态水蒸气。

水的三相平衡共存原理是在一定的温度和压力条件下,将水的冰、水和水蒸气三种态存在于同一系统中,且三种态之间可以相互转化。

这一原理可以通过物态转变的相图来表示。

相图是用来表示物质在不同温度和压力下各个相(固态、液态和气态)的存在范围和相互转化条件的图形。

对于水来说,常用的相图为水的P-T相图和水的P-V相图。

水的P-T相图是以压力(P)和温度(T)为坐标轴,表示不同温度和压力下水的各个态之间的相互转化关系。

在水的P-T相图中,可以看出水的三相平衡共存区域,即存在于冰、水和水蒸气三种态的范围。

在该区域内,水的三种态可以通过相变过程相互转化,而同时达到动态平衡的状态。

水的P-V相图是以压力(P)和体积(V)为坐标轴,表示不同压力和体积下水的各个态之间的相互转化关系。

在水的P-V相图中,可以看出水的三相平衡共存曲线,即在该曲线上,冰、水和水蒸气三种态可以共存。

而在曲线之外的区域,只能存在两种、一种或无水相。

水的三相平衡共存原理不仅具有理论意义,还有重要的实际应用价值。

在自然界中,水的三相平衡共存原理决定了冰川的形成、冻土的分布等地貌和气候现象。

在工程和生产实践中,对水的三相平衡共存原理的研究和应用,可以帮助我们理解和解决冰、水和水蒸气在工业、农业和生活中的相变问题,使得我们能够更好地利用水的特性和资源。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

三相平衡化原理和应用
摘要:本文对三相平衡原理中补偿电抗和补偿电容与负荷阻抗之间的定量关系从电路角度进行了推导,并对其在电气化铁道负序补偿中的应用,做了初步探讨。

关键词:三相不平衡;负序;动态补偿装置
1前言
在电力系统中,存在着种种不平衡因素,可以归结为事故性和正常性两大类。

事故性的不平衡是由于系统故障引起的,这种运行工况在系统中是不允许的,一般要通过保护装置切除故障元件,经处理后再恢复系统运行。

正常性不平衡是由于三相元件参数或负荷不对称引起的,象电气化铁道中的牵引负荷、冶炼系统中的电弧炉等。

系统三相不平衡度如果超过一定范围,将会影响系统的安全运行。

因此,针对正常性不平衡运行工况,制定了“三相电压允许不平衡度”的电能质量指标。

本文着重分析三相平衡化原理,并以电气化铁道为例,探讨负序补偿问题。

对于不对称工业负荷,要求补偿装置具有快速响应特性和分相调整功能。

三相平衡原理及实时平衡化公式的建立,是实现上述功能的基础。

目前能实现上述功能的补偿装置以SVC为典型代表。

国外一些发达国家如日本、澳大利亚等国已成功地将SVC技术应用在电气化铁道的无功和负序补偿中。

在国内,SVC技术在上述领域的应用尚属空白,因此有必要在建立较优的技术经济指标的前提下,开发适用于电气化铁道负荷补偿的SVC装置,这对提高电网的运行质量无疑是有益的。

上海礼经电器有限公司
2三相平衡化的基本原理
因平衡的三相系统总功率是恒定的且与时间无关,而不平衡的三相系统的总功率是在其平衡值上下波动的,因此将不平衡三相系统变换成平衡的三相系统时,在平衡装置中应该设有能够暂时存储电磁能量的电磁元件,如:电抗器和电容器,以单相电阻性负荷为例,如图1所示,它是不平衡的三相系统。

在不改变电源和负荷之间的有功功率交换的前提下,分别在U-W和W-V
相间装设电抗器和电容器,如图2所示。

根据三相平衡关系确定容抗X
C 和感抗X
L
的数值,假定系统三相电源是对
称的,即系统三相电压满足下述关系:
由于只是单相电阻负荷,图1所示电路为一典型的负荷不对称三相电路,在U-W相和W-V相分别装设电感和电容后,应使得来自电源的三相电流满足如下关系,才能形成一个三相平衡系统,即:
在式3中:
[FS:Page]
将上述关系式代入式3中得:
实部虚部分别相等,虚部相等有:
由此可确定,对于单相电阻负荷(设在U-V相),为了实现三相平衡,应在U-W相装设电抗器,电抗值为R;在V-W相装设电容器,容抗值为R。

将上述电抗值和电容值代入式4得:上海礼经电器有限公司
在式3中:
将上述关系式代入式3中得:
实部虚部分别相等,虚部相等有:
由此可确定,对于单相电阻负荷(设在U-V相),为了实现三相平衡,应在U-W相装设电抗器,电抗值为R;在V-W相装设电容器,容抗值为R。

将上述电抗值和电容值代入式4得:
可以看出,采用上述平衡措施后,三相电流已完全对称,没有负序电流。

平衡后三相系统的相量图如图3所示。

由图可以看出,三相负荷电流之间的相量关系应满足:
由图可以看出,三相负荷电流之间的相量关系应满足:
由此确定感性元件和容性元件装设在哪两相之间,使得平衡化后的三相电流为三相正序电流。

3电气化铁道牵引负荷的理想补偿网络
牵引变电站(以Y/dn接线为例),接线如图4所示。

假定电源电压是平衡的,图4中Y
WU 、Y
VW
是复数且互不相等,设:
由图可以看出,三相负荷电流之间的相量关系应满足:
由图可以看出,三相负荷电流之间的相量关系应满足:上海礼经电器有限公司
首先从校正功率因数入手,在每一负荷导纳上并联一个等于负荷电纳负值的补偿电纳,使负荷导纳变成纯电导。

即令:
B
WUR =-B
WU
B
VWR =-B
VW
B
WUR =-B
WU
B
VWR =-B
VW
这样,负荷功率因数为1,但仍然是不平衡的,各相分别为纯电导G
WU

G
VW ,按照单相电阻性负荷的平衡原理,对于U—W相电导G[FS:Page]
WU
,在V—W
相之间装设电感性电纳
对于V—W相电导G
,在U—W相之间装设电容性电纳
VW
与功率因数校正电纳相结合,得到三相理想补偿网络如图5所示。

对于V—W相电导G
,在U—W相之间装设电容性电纳
VW
与功率因数校正电纳相结合,得到三相理想补偿网络如图5所示。

因此,将一个理想的补偿网络与负荷相连就可以把任何不平衡的三相负荷变换成一个平衡的三相有功负荷,而不会改变电源和负荷间的有功功率交换。

以上补偿网络的关系式只适宜用来说明补偿原理,对于电气化铁道频繁波动的不对称负荷,要求用瞬时电压和电流求出所需的补偿电纳。

4三相平衡化原理的实现
对于不对称负荷造成的电力系统三相电压的不对称,需要快速响应装置来调整。

目前,常用可分相补偿的静止无功补偿装置(SVC)来实现。

SVC一般由并联电感和电容两个回路组成。

其中感性回路为动态回路,其感性无功功率可连续分相调整,使得整个装置无功功率的大小和性质发生变化,分
相控制的依据正是三相平衡原理。

目前,国内的SVC装置在冶金系统(如电弧炉)已得到了广泛的应用,并取得了良好的补偿效果。

现在电气化铁道中的三相平衡问题主要通过系统换相和采用SCOTT变压器来改善,但上述方式对牵引臂上负荷的一致性有较高的要求,因此对于一般情况下的平衡效果不是很好。

SVC装置在电气化铁道中应用的主要问题是资金问题,对于诸多的牵引站,选择理想的安装点是降低投资的一条途径。

此外,降低投资有赖于SVC装置自身成本的降低,采用新的调感方式,研制新型的助磁式和磁阀式可控电抗器,简化控制和触发环节结构,对于降低装置成本将是一件非常有意义的工作。

上海礼经电器有限公司。
