完整word版,2011年江苏省对口单招高考机电试卷
2011年江苏省对口单招计算机(B卷)专业文化统考(含答案)2017720510110572

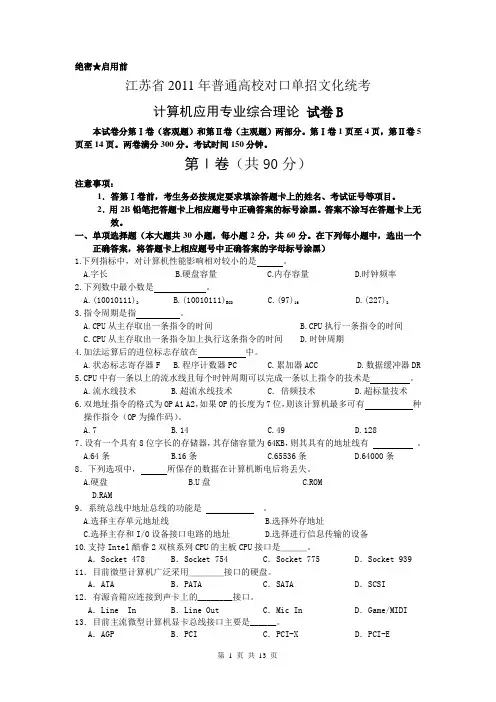

绝密★启用前江苏省2011年普通高校对口单招文化统考计算机应用专业综合理论试卷B本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1页至4页，第Ⅱ卷5页至14页。
两卷满分300分。
考试时间150分钟。
第Ⅰ卷（共90分）注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号等项目。
2．用2B铅笔把答题卡上相应题号中正确答案的标号涂黑。
答案不涂写在答题卡上无效。
一、单项选择题（本大题共30小题，每小题2分，共60分。
在下列每小题中，选出一个正确答案，将答题卡上相应题号中正确答案的字母标号涂黑）1.下列指标中，对计算机性能影响相对较小的是。
A.字长B.硬盘容量C.内存容量D.时钟频率2.下列数中最小数是。
A.(10010111)2B.(10010111)BCDC.(97)16D.(227)83.指令周期是指。
A.CPU从主存取出一条指令的时间B.CPU执行一条指令的时间C.CPU从主存取出一条指令加上执行这条指令的时间D.时钟周期4.加法运算后的进位标志存放在中。
A.状态标志寄存器FB.程序计数器PCC.累加器ACCD.数据缓冲器DR5.CPU中有一条以上的流水线且每个时钟周期可以完成一条以上指令的技术是。
A.流水线技术B.超流水线技术C. 倍频技术D.超标量技术6.双地址指令的格式为OP A1 A2，如果OP的长度为7位，则该计算机最多可有种操作指令（OP为操作码）。
A.7B.14C.49D.1287．设有一个具有8位字长的存储器，其存储容量为64KB，则其具有的地址线有。
A.64条B.16条C.65536条D.64000条8．下列选项中，所保存的数据在计算机断电后将丢失。
A.硬盘B.U盘C.ROMD.RAM9．系统总线中地址总线的功能是。
A.选择主存单元地址线B.选择外存地址C.选择主存和I/O设备接口电路的地址D.选择进行信息传输的设备10.支持Intel酷睿2双核系列CPU的主板CPU接口是＿＿＿。
对口单招-机械基础-模拟试卷及答案
✌对口单招机械基础模拟试卷班级 姓名 学号得分 一、判断题：（每题 分，共 分）．和带传动相比，链传动能保证准确的平均传动比，因此它特别适用于要求传动平稳的场合。
将高碳钢进行淬火处理，由于含碳量高，故淬透性一定好。
普通螺纹和管螺纹牙型均为三角形，但二者在应用上不可以互换。
直齿圆锥齿轮传动和蜗杆传动都用来传递两垂直相交轴之间的运动和动力。
改变遮板的位置，可实现棘轮转角大小的控制，但此方法不适用于摩擦式棘轮机构。
．一对渐开线标准直齿圆柱齿轮啮合传动中，啮合角的大小由小到大逐渐变化。
．油环润滑结构简单，但仅适用于一定的转速范围。
．中碳钢制造轴为获得良好的综合力学性能，一般采用淬火加低温回火处理。
二、填空题：（每空格 分，共 分）题 图 题 图 ．三角带传动示意图如题 所示，则标出小带轮带所受摩擦力方向 。
．如题 图所示为齿条刀具加工渐开线齿轮的示意图，水平虚线为刀具中线，圆弧虚线为齿轮的分度圆，则加工出来的齿轮齿形依次为 。
．调节棘轮机构转角大小的方法有：改变曲柄长度和 。
．在对心直动平底从动件盘形凸轮机构中，当将凸轮的基圆半径增大时，则其压力角分别将。
．当盘形凸轮机构的移动式从动件（滚子）停止不动时，对应的凸轮理论轮廓是一段 。
．一曲柄摇杆机构，如图 所示。
已知行程速度变化系数 ，摇杆长度● ❍❍，摇杆的两个极限位置与机架所成的夹角∠ADC 290，∠ADC 130则连杆● ♉♉♉♉♉♉♉♉♉♉♉♍❍。
题 图．在一台自动机床上，装有双销一六槽外槽轮机构，若已知带圆销的曲柄每分钟转 周，，则槽轮工艺时间为 ♦。
．若一个正常齿制标准直齿圆柱外齿轮的齿根圆比它的基圆小 则此齿轮的最少齿数（取偶）记zx。
若一个正常齿制标准直齿圆柱内齿轮的齿顶圆附近齿廓都是渐开线 则此齿轮的最少齿数（取偶）记zy，则z xzy。
（♍☐♦° ）．题图示为一差动螺旋千斤顶。
江苏省2020年普通高考对口单招文化统考电子电工专业理论综合试题(Word版)
江苏省2020年普通高校对口单招文化统考电子电工专业综合理论 试卷一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案，将答题卡上对应选项的方框涂满、涂黑）1. 题1图所示电路中，p R 为10k Ω的滑动变阻器，则调节p R 时电流I 的变化范围为A. 0mA~1mAB. 1mA~6mAC. 6mA~10mAD. 10mA~16mA2. 题2图所示电路中，要使电路中的电流I 增加为原来的2倍，此时s U 应由4V 调至A. 8VB. 12VC. 16VD. 20V3. 题3图所示交流电路中，已知U U U ==21，L X R 31=，Ω=32R ，Ω=63R ，则容抗C X 为A. 93ΩB. 9ΩC. 33ΩD. 3Ω4. 题4图所示交流电路中，已知V 100=i U ，当改变10Ω的滑动变阻器p R 触头位置时，0U 的变化范围为A. 0V~50VB. 50V~70.7VC. 0V~70.7VD. 50V~100V5. 题5图中A 、B 、C 分别位于等边三角形的顶点处，当分别在A 、B 处通入垂直纸面的直流电流I 时，测得C 点处的磁场强度均为H ，如图（a ）、（b ）所示。
若在A 、B 处同时通入直流电流I ，如图（c ）所示，此时C 点处的磁场强度为A. HB. 2HC. 3HD. 2H6. 题6图所示三相交流电路中，已知AB U •的初相位为120°，则电压•U 的初相位为A. 30°B. 60°C. 90°D. 120°7. 三极管各引脚的电位如题7图所示，则工作在饱和状态的三极管是8. 题8图所示电路中，集成运放为理想运放，则输入电阻i r 为（提示：输入电阻i i i i u r =） A. 10k Ω B. 11k Ω C. 100k Ω D. 110k Ω9. 题9图所示正弦波振荡电路中，pF 200021==C C ，pF 683=C ，H 051μL ，则振荡频率0f 约为A. 2.8MHzB. 1MHzC. 689kHzD. 353kHz10. 甲乙类推挽功率放大器，能消除交越失真是因为A. 采用了互补对称电路结构B. 采用了集电极耗散功率大的晶体管C. 设置了合适的静态工作点D. 设置了合适的负反馈电路11. 十六进制数87对应的8421BCD 码为A. 0101 0111B. 1000 0111C. 0010 0011 0101D. 0001 0011 010112. 题12图所示电路中，已知三极管V 7.0=BEQ U ，其饱和压降为0.3V ，二极管正向导通压降为0.7V ，当V A =0.3V 时，V F 为A. 5VB. 3.2VC. 1.8VD. 0.3V13. 题13图所示电路中，已知四选一数据选择器74LS153的逻辑表达式为301201101001D A A D A A D A A D A A Y +++=，则输出F 与输入A 、B 、C 之间的逻辑关系为A. C B B A F +=B. C A B A F +=C. C B B A F +=D. C A B A F +=14. 磁电系仪表在测量过程中，当指针指示于标度尺的某一读数位置时A. 转动力矩小于阻尼力矩B. 转动力矩等于阻尼力矩C. 转动力矩小于反作用力矩D. 转动力矩等于反作用力矩15. 题15图所示为万用表直流电压挡的测量原理图，分流电阻与表头支路并联后，则虚线 框内并联测量电路A .灵敏度变高，内阻增大 B. 灵敏度变低，内阻增大C. 灵敏度变低，内阻减小D. 灵敏度变高，内阻减小16. 功率表的以下接法，符合“发电机端”接线规则的是17 .用均值电压表分别测量正弦波1u 、三角波2u 、方波3u ，若示值相同，则被测电压的有效值大小关系为（提示：正弦波K F =1.11，三角波K F =1.15，方波K F =1）A. U 1=U 2=U 3B. U 1>U 3>U 2C. U 2>U 1>U 3D. U 3>U 1>U 218 .XFG —7型高频信号发生器的电路组成中，不包含．．．以下功能的是 A. 放大衰减，使输出电平有足够的调节范围B. 阻抗匹配，针对不同负载都能输出最大功率C. 输出滤波，滤除不需要的频率分量D. 信号调制，输出调制信号19. 用示波器测量如题19（a ）图所示正弦波信号，因该示波器扫描电压存在非线性故障，其波形如（b ）图所示，则观察到的波形示意图为20. 轻载运行中的三相异步电动机，如果有一根电源相线断开，则A. 电机堵转B. 电流减小C. 转速下降D. 转矩增大21. 额定运行中的三相异步电动机，在反接制动瞬间，转子绕组中感应电动势的大小约等于A. 额定运行时的一倍B. 额定运行时的二倍C. 全压起动瞬间的一倍D. 全压起动瞬间的二倍22. 低压断路器中的脱扣器，用来实现过载保护的是A. 分励脱扣器B. 热脱扣器C. 漏电脱扣器D. 过电压脱扣器二、判断题（本大题共16小题，每小题2分，共32分。
江苏省2020年普通高考对口单招文化统考电子电工专业理论综合试题(Word版)
江苏省2020年普通高校对口单招文化统考电子电工专业综合理论 试卷一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案，将答题卡上对应选项的方框涂满、涂黑）1. 题1图所示电路中，p R 为10k Ω的滑动变阻器，则调节p R 时电流I 的变化范围为A. 0mA~1mAB. 1mA~6mAC. 6mA~10mAD. 10mA~16mA2. 题2图所示电路中，要使电路中的电流I 增加为原来的2倍，此时s U 应由4V 调至A. 8VB. 12VC. 16VD. 20V3. 题3图所示交流电路中，已知U U U ==21，L X R 31=，Ω=32R ，Ω=63R ，则容抗C X 为A. 93ΩB. 9ΩC. 33ΩD. 3Ω4. 题4图所示交流电路中，已知V 100=i U ，当改变10Ω的滑动变阻器p R 触头位置时，0U 的变化范围为A. 0V~50VB. 50V~70.7VC. 0V~70.7VD. 50V~100V5. 题5图中A 、B 、C 分别位于等边三角形的顶点处，当分别在A 、B 处通入垂直纸面的直流电流I 时，测得C 点处的磁场强度均为H ，如图（a ）、（b ）所示。
若在A 、B 处同时通入直流电流I ，如图（c ）所示，此时C 点处的磁场强度为A. HB. 2HC. 3HD. 2H6. 题6图所示三相交流电路中，已知AB U •的初相位为120°，则电压•U 的初相位为A. 30°B. 60°C. 90°D. 120°7. 三极管各引脚的电位如题7图所示，则工作在饱和状态的三极管是8. 题8图所示电路中，集成运放为理想运放，则输入电阻i r 为（提示：输入电阻i i i i u r =） A. 10k Ω B. 11k Ω C. 100k Ω D. 110k Ω9. 题9图所示正弦波振荡电路中，pF 200021==C C ，pF 683=C ，H 051μL ，则振荡频率0f 约为A. 2.8MHzB. 1MHzC. 689kHzD. 353kHz10. 甲乙类推挽功率放大器，能消除交越失真是因为A. 采用了互补对称电路结构B. 采用了集电极耗散功率大的晶体管C. 设置了合适的静态工作点D. 设置了合适的负反馈电路11. 十六进制数87对应的8421BCD 码为A. 0101 0111B. 1000 0111C. 0010 0011 0101D. 0001 0011 010112. 题12图所示电路中，已知三极管V 7.0=BEQ U ，其饱和压降为0.3V ，二极管正向导通压降为0.7V ，当V A =0.3V 时，V F 为A. 5VB. 3.2VC. 1.8VD. 0.3V13. 题13图所示电路中，已知四选一数据选择器74LS153的逻辑表达式为301201101001D A A D A A D A A D A A Y +++=，则输出F 与输入A 、B 、C 之间的逻辑关系为A. C B B A F +=B. C A B A F +=C. C B B A F +=D. C A B A F +=14. 磁电系仪表在测量过程中，当指针指示于标度尺的某一读数位置时A. 转动力矩小于阻尼力矩B. 转动力矩等于阻尼力矩C. 转动力矩小于反作用力矩D. 转动力矩等于反作用力矩15. 题15图所示为万用表直流电压挡的测量原理图，分流电阻与表头支路并联后，则虚线 框内并联测量电路A .灵敏度变高，内阻增大 B. 灵敏度变低，内阻增大C. 灵敏度变低，内阻减小D. 灵敏度变高，内阻减小16. 功率表的以下接法，符合“发电机端”接线规则的是17 .用均值电压表分别测量正弦波1u 、三角波2u 、方波3u ，若示值相同，则被测电压的有效值大小关系为（提示：正弦波K F =1.11，三角波K F =1.15，方波K F =1）A. U 1=U 2=U 3B. U 1>U 3>U 2C. U 2>U 1>U 3D. U 3>U 1>U 218 .XFG —7型高频信号发生器的电路组成中，不包含．．．以下功能的是 A. 放大衰减，使输出电平有足够的调节范围B. 阻抗匹配，针对不同负载都能输出最大功率C. 输出滤波，滤除不需要的频率分量D. 信号调制，输出调制信号19. 用示波器测量如题19（a ）图所示正弦波信号，因该示波器扫描电压存在非线性故障，其波形如（b ）图所示，则观察到的波形示意图为20. 轻载运行中的三相异步电动机，如果有一根电源相线断开，则A. 电机堵转B. 电流减小C. 转速下降D. 转矩增大21. 额定运行中的三相异步电动机，在反接制动瞬间，转子绕组中感应电动势的大小约等于A. 额定运行时的一倍B. 额定运行时的二倍C. 全压起动瞬间的一倍D. 全压起动瞬间的二倍22. 低压断路器中的脱扣器，用来实现过载保护的是A. 分励脱扣器B. 热脱扣器C. 漏电脱扣器D. 过电压脱扣器二、判断题（本大题共16小题，每小题2分，共32分。
江苏对口单招电专业试卷
江苏省职业学校职教高考联盟2022届高三年级第一次复习调研测试机电专业综合理论参考答案及评分标准三、填空题（本大题共14小题，共42分，每小题3分）34.15 35.4 36. 5×103Ω 37.0.49 38.15.59（9√3）39. 220 40.12.74 41. 104 42. BCY+= 43. 7.2 ～ 9AC44.链轮齿磨损均匀奇数避免啮合不良45. 27.57 46.塔齿轮变速机构变更螺距等差47.过载保护、双手操作、互锁四、问答题（本大题共5小题，共46分）48.（1）正偏（2）－、－（3）向左49.（1）正反转（2）按钮和接触器双重（3）过载保护50. U o1=15V………………………………………………（3分）R4=3kΩ………………………………………………（3分）51 .（1）牛头刨床滑枕机构（或牛头刨床主运动机构）曲柄摇杆（2）60°逆时针（3） 3 （4）7 (5)静止（6）1 4 （7）20° 24 （8）27（9）主平面（或中间平面) 曲线52.（1）挤压小径（2）导向对中（3）轴向（4）工作轴颈（5）轴环能（6）左旋（7）细自锁薄壁（8）14×9×70 Js/h8五、计算题（本大题共5小题，共54分）53. （共10分）解：（1）伏特表左侧电路除源后如图一所示，求Rab。
图------1分Rab ＝4+R 1＝10Ω ------1分 S →1时，电路等效成图二所示，求Uab 。
图------1分因为伏特表计数为5V ，所以Uab ＝10V ------1分 S →2时，电路图如图三所示。
图------1分伏特表V 读数为V ＝20V 。
------2分 （2）电路等效成图四所示，图中Rab ＝4+R1，且伏特表V ＝25V 。
∴40−2520×Rab +10=25 则R 1＝16Ω。
所以当R 1＝16Ω时，伏特表读数为V ＝25V 。
江苏省2013年普通高校对口单招文化联考机电试卷
第 17 题图
17．如图所示电路中，IS 单独作用时，R2 上通过的电流 I2 为( ) A．－1A B．1A C．－2A D．2A
18．将某平板电容器充电到两端的电压为 10V 后，将其与电源断开，且将它极板距离变 为原来两倍，则( )
A．电容器两端电压减半 B．电容器两端电压加倍 C．电容器所带电量减半 D．电容器所带电量加倍 19．变压器的作用是( ) A．可以改变交流电流、电压、阻抗 B．仅可以改变交流电压 C．可以改变交、直流电压 D．可以变频、变压、变流 20．如图所示，放在磁场中四根相互接触的直导体，A 导体向右运动时则( ) A．B 导体向上运动，C 导体向下运动，D 导体向左运动 B．B 导体向下运动，C 导体向下运动，D 导体向右运动 C．B 导体向上运动，C 导体向上运动，D 导体向左运动 D．B 导体向下运动，C 导体向上运动，D 导体向右运动
15．如图所示的电路中，当开关由闭合状态变为断开，则( )
第 15 题图
A．恒压源 E 产生的电功率将增大 B．恒压源 E 产生的电功率将减少 C．恒流源 Is 消耗的电功率将减少 D．恒流源 Is 消耗的电功率将增大 16．如图电路中，US＝10V，且恒压源 US 的功率为 0，则恒流源 IS 的值为( ) A．0 B．2A C．4A D．8A
合计得分
题号 三 四 五 六
复查人
得分
江苏省 2013 年普通高校对口单招文化联考
机电专业综合理论试卷
第Ⅱ卷(共 215 分)
注意事项：
1．答第Ⅱ卷前，考生务必将密封线内的各项目填写清楚。
2．第Ⅱ卷共 12 页，考生须用钢笔或圆珠笔将答案直接答在试卷上。(作图一律用21．交流电路如图所示，XL＝XC，仅当频率变大时，下列说法正确的是( ) A．电路为纯电阻电路 B．电路为感性电路 C．电路为容性电路 D．电路为电阻性电路
江苏省2024年普通高校对口单招计算机试卷
江苏省2024年一般高校对口单招文化统考计算机应用专业综合理论试卷注意事项考生在答题前请仔细阅读本留意事项及各题答题要求1.本试卷共12页，包含选择题（第1题~第45题，其中第31题~第45题为推断题，共45题）、非选择题（第46题~第87题，共42题）。
本卷满分为300分，考试时间为150分钟。
考试结束后，请将本试卷和答题卡一并交回。
2.答题前，请务必将自己的姓名、考试证书用0.5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置。
3.请仔细核对监考员在答题卡上所黏贴的条形码上的姓名、考试证号与您本人是否相符。
4.作答选择题（第1题~第45题），必需用2B铅笔将答题卡上对于选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案。
作答非选择题，必需用0.5毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效。
5.如需作图，须用2B铅笔绘、写清晰，线条、符号等须加黑、加粗。
一、单项选择题（本大题共30小题，每小题2分，共60分。
在下列每小题中，选出一个正确答案，将答题卡上对应选项的方框涂满、涂黑）1. 若字长为8bit，则反码数的表示范围是A. -128~0B. -127~0C. -127~127D. -128~1272. 标准ASCII码表中包含的字符个数是A. 127B. 128C. 255D. 2563. 指挥计算机各部件协调工作的指挥中心是A. 运算器B. 限制器C. 存储器D. 寄存器4. 下列指令中，属于数据传送类指令的是A. ADDB. POPC. ANDD. NOP5. 在指令中干脆给出操作数的寻址方式是A. 干脆寻址B. 寄存器寻址C. 基址寻址D. 马上寻址6. 用来表示存储器存取信息所需时间长短的是A. 时钟周期B. 存储周期C. 工作周期D. 存取周期7. 全部主存单元与外围设备接口寄存器的地址一起构成一个连续地址空间，这种总线结构是A. 单总线结构B. 双总线结构C.三总线结构D. 多总线结构8. 以下I/O限制方式中，主要由程序实现的是A. DMA方式B. 通道方式C. PPU方式D. 程序中断方式9. 当CPU正在执行中断服务程序时，若此时的中断系统是开放的，又来了一个级别更高的中断恳求，CPU暂停正在执行的中断服务程序，去处理优先权更高的中断源的中断恳求，这就是A. 中断爱护B. 中断恳求C. 中断返回D. 中断嵌套10. 小明是一名工业产品设计师，常常须要进行3D渲染，他的工作电脑建议选择的CPU是A. 毒龙B. 赛扬C. 酷睿D. 奔腾11. 内存条运用一段时间之后，假如“金手指”的表面出现氧化层或污垢，导致内存条与插槽接触不良，解决方法是A. 用棉球沾取汽油擦拭金手指B. 用干净刷子清理内存插槽C. 用橡皮擦拭金手指D. 用干抹布擦拭金手指 12. Microsoft 公司已经停止对其进行维护的操作系统是 A. Windows 10 B. Windows 8 C. Windows 7 D. Windows XP 13. 以下BIOS 选项中，用于设置启动依次的是 A. Boot Sequence B. Save & Exit SetupC. BIOS Setting PasswordD. Quick Booting 14. 下列属于声卡主要技术指标的是 A. 响应速度 B. 采样频率 C. 辨别率 D. 音量 15. 以下属于键盘知名品牌的是 A. Seagate B. Cisco C. Cherry D. Asus 16. 一般来说，中学校内网属于 A. 局域网 B. 城域网 C. 广域网 D. 因特网17. 数据通信双方采纳偶校验，其数据格式如题17表所示：发送方欲发送的数据位为1011010，则添加校验位后实际发送的内容为 A. 10110100 B. 10110101 C. 11011010 D. 01011010 18. 讲介质中传输的电信号转换成数据的是 A. 应用层 B. 物理层 C. 数据链路层 D. 网络层 19. 下列地址中属于环回地址的是20. 定义无线局域网技术的IEEE 标准是 A. 802.11 B. 802.15 C. 802.16 D. 802.20 21. Telnet 协议的指定端口是 A. 21 B. 23C. 80D. 11022. 以下属于应用层协议的是 A. TCP B. IP C. ARP D. SMTP 23. 某单位的域名是 ，该单位的性质是 A. 军事部门 B. 政府部门 C. 教化部门 D. 非营利组织 24. 某单位打算在南京的总公司和苏州的分公司之间建立平安的通信信道，应选用的技术是 A. VPN B. Firewall C. WLAN D. VLAN25. 假定电动机工作时电流所做的功全部转化为热能和机械能，某台电动机的额定电压为5V ，内阻为1Ω，正常工作时通过的电流为1A ，若电动机正常工作1小时，则转化为机械能的能量为 A. 3600J B. 7200J C. 14400J D. 18000J 26. 电路如题26图所示，当电位器1W R 滑动端向上移动、2W R 滑动端向左移动时，电流源S I 的功率和电流1I 的改变状况是 A. 电流源S I 的功率减小、1I 增大 B. 电流源S I 的功率增大、1I 增大C. 电流源S I 的功率减小、1I 减小D. 电流源S I 的功率增大、1I 减小27. 试验桌上有晶体二极管、电容、电阻各一只，性能均正常，外形相像。
江苏省普通高校对口单招文化统考电子电工专业理论综合试题Word版含答案【范本模板】
江苏省2018年普通高校对口单招文化统考电子电工专业综合理论 试卷一、单项选择题（本大题共22小题，每小题4分，共88分。
在下列每小题中，选出一个正确答案,将答题卡上对应选项的方框涂满、涂黑）1。
题1图所示电路中R 。
为总阻值30的可调电阻，调节Rp 时,电流I 的变化范围为 A 。
2 A~3 A B. 3A~4 A C. 4 A ～5A D 。
5A ～6 A2.题2图所示电路中，当开关S 分别拨向“1”和“2”时,电阻R 上获得的功率分别为A.0。
25W,0。
56WB.0。
25W ，1WC.0。
44W ，0。
56WD.0。
44W,1W3.题3图所示电路中,从ab 端口看进去电路的功率因数为A.0。
5B.0。
6 C 。
0.707 D 。
0.8664.题4图所示电路中,已知)30100sin(2100u ︒+=t V ,则电路中4Ω电阻上的功率为 A.100W B.200W C 。
300W D.400W5。
题5图（a)所示电路中，若L 1线圈中电流i 的波形如题5图(b)所示,则在0～t 1、t 1~t 2期间，AB 导体的受力方向分别为A 。
向右 向右B 。
向右 向左 C.向左 向右 D 。
向左 向左6.题6图所示三相正弦交流电路中，已知R 1=R 2=R 3，C 1L R ωω==，则三相负载中R 1、R 2、R 3消耗的功率大小关系正确的是A 。
P R1=P R2=P R3B 。
P R1=P R2>P R3C 。
P RI =P R3〈 P R2 D. P R2=P R3〈P R17。
如题7图所示电路,设t ωsin u i =V ，E=2V ，二极管具有理想特性，则输出电压u 0的波形应为8。
下列所示电路中，不能够产生正弦波信号的电路是9.下列所示电路中,能够实现u0=u1的电路是10.题10图所示电路，若输出电压波形出现交越失真，为消除交越失真，下列方法正确的是A.增大R2B.减小R2C.增大R3D.减小R311.集成运算放大电路第一级采用差动放大电路是因为A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝密★启用前江苏省2011年普通高校单独招生统一试卷机电专业综合理论 试卷本试卷分第Ⅰ卷（客观题）和第Ⅱ卷（主观题）两部分。
第Ⅰ卷1页至4页，第Ⅱ卷5页至14页。
两卷满分300分。
考试时间150分钟。
第I 卷 ( 共 85分)注意事项：1．答第Ⅰ卷前，考生务必按规定要求填涂答题卡上的姓名、考试证号等项目。
2．用2B 铅笔把答题卡上相应题号中正确答案的标号涂黑。
答案不涂写在答题卡上无效。
一、判断题（本大题共14小题，每小题2分，共28分。
下列各小题表述正确的在答题卡上将A 涂黑，错误的将B 涂黑） 1．由电阻定律SLR ρ=可知，除材质、长度、横截面积三个因素以外，别的因素都不影响物体电阻的大小。
2．在电阻并联电路中，阻值小的电阻，消耗的功率大，单位时间内产生的热量也多。
3．只有当负载电阻与电源的内阻相等时，电压源的供电效率才最高。
4．电容器充电的过程，也就是存贮电荷的过程，将电能转变为电场能的过程。
5．电动机、变压器等电气设备中的铁芯，使用的是软磁材料。
6．串联谐振又称电压谐振，可在电路元件上产生高电压。
故在电力电路中不允许出现串联谐振。
7．在题7图所示供电系统中，采用的防触电措施是保护接地。
题7图8．电压互感器是一种降压变压器，使用时二次侧绕组不可以开路。
9．在NPN 型三极管共发射极放大电路中，若输出电压信号负半周平顶，则说明该放大器发生了饱和失真。
10．输出正电压的集成稳压器，如CW7800系列，不能用在输出负电压的稳压电路中。
11．一对齿轮在啮合过程中，啮合角的大小是变化的。
12．为了实现快速制动，制动器一般安装在机器的高速轴上。
13．单向调速回路中，节流供气多用于垂直安装的气缸供气回路中，节流排气一般用在水平安装的气缸供气回路中。
14．由于含碳量高，高碳钢淬火处理时，淬透性一定好。
二、单项选择题（本大题共19小题，每小题3分，共57分。
每小题只有一个正确答案）15．在确保安全的前题下，要使电气设备充分发挥效能，其实际承受的电压、电流、功率等应_________。
A．等于额定值B．小于额定值C．大于额定值D．不等于额定值16．题16图所示是某电路中的一个回路。
按图示回路方向，其回路电压方程是：_________。
A．I1R1-I2R2-I3R3+U S1-U S2=0 B．I1R1-I2R2-I3R3-U S1+U S2=0C．-I1R1+I2R2+I3R3-U S1-U S2=0 D．-I1R1+I2R2+I3R3-U S1+U S2=02S2U SR3Ω题16图题17图17．题17图所示电路中，U S单独作用时，R2上通过的电流I2为（）。
A．-1A B．1A C．-2A D．2A18．某电容器两端的电压为10V时，所带的电量为0.1C。
若端电压上升到20V，则_________。
A．电容量减半B．电容量加倍C．所带电量减半D．所带电量加倍19．某同学在装配一直流电磁铁时，不小心使其铁芯气隙比正常值大了些。
与正常时相比，该电磁铁在工作时会出现_________的现象。
A．磁阻增大、磁通量下降、电磁吸力不足B．磁阻减小、磁通量上升、电磁吸力不足C．磁阻减小、磁通量上升、电磁吸力增强D．磁阻增大、磁通量下降、电磁吸力增强20．如题20图所示，平行的长直导线L1、L2中通有方向相反、强度相同的电流，矩形导线框abcd与L1、L2处在同一平面中。
在导线L2向左匀速运动到虚线位置的过程中，下列关于线框中电流方向的表述，正确的是：_________。
A．保持abcda不变B．保持adcba不变C．先abcda后adcba D．先adcba后abcdaab cdI？题20图21．下列各组物理量中，属于正弦交流电三要素的是：_________。
A ．有效值、周期、相位差 B ．最大值、角频率、初相位 C ．瞬时值、周期、初相位 D ．瞬时值、频率、相位22．在电源频率一定时，正弦交流电路的阻抗角φ_________。
A ．与φi -φu 相等，取决于负载的性质和元件的特性参数B ．与φi -φu 相等，取决于负载的性质，与元件的特性参数无关C ．与φu -φi 相等，取决于负载的性质和元件的特性参数D ．与φu -φi 相等，取决于负载的性质，与元件的特性参数无关23．为确保用电安全，日常生活用电的供电系统，采用的供电方式_________。
A ．是三相三线制星形 B ．是三相三线制三角形C ．是三相四线制星形D ．可以是三相三线制星形，也可以是三相四线制星形 24．三相对称星形电路中，相电压u V=2202sin(314t+60o )V ，相电流i W=102sin(314t-60o )A 。
该三相电路的无功功率Q 为 。
A ．5715.8 WB ．5715.8VarC ．6600VarD ．0 Var25．三相异步电动机进行降压起动的目的是_________。
A ．增大起动转矩B ．提高功率因数C ．减小起动电流D ．加快起动过程26．放大电路中，某三极管工作时各电极的电位如题26图所示。
该管的管型以及基极、发射极、集电极分别是 。
A ．NPN ，1脚、3脚、2脚B ．NPN ，2脚、3脚、1脚C ．PNP ，2脚、1脚、3脚D ．PNP ，1脚、3脚、2脚1325.8V5.5V2V题26图27．题27图所示电路中，U O 近似为___________。
A ． 1.2U 2B ． 0.9U 2C ． U 2D ．0.45U 2+_Ou u o题27图 题28图28． 题28图所示的分压式偏置共发射极放大电路中，为实现静态工作点稳定，引入了直流反馈。
其反馈元件和类型分别是 。
A ．R B2、电压串联负反馈B ．R E 、电压串联负反馈C ．R B2、电流串联负反馈D ．RE 、电流串联负反馈29．链传动中， 是影响链传动承载能力、链及链轮尺寸的主要参数。
A ． 链轮齿数 B ．链节距 C ． 链节数 D ．中心距30．现有某零件需用45钢制造，其性能要求 “外硬内韧”，应使用________热处理。
A ． 退火B ．正火C ． 表面淬火D ．淬火31．机器的工作部分处于整个行动的终端，其结构形式取决于________。
A ．动力装置B ．传动装置C ．控制装置D ．机器的用途32．以下联轴器中，传递转矩较大、转速较低和两轴要求严格对中的是 联轴器。
A ．凸缘 B ．齿轮 C ．十字滑块 D ．弹性套柱销 33．快速排气阀属于 。
A ．压力控制阀B ．流量控制阀C ．气源装置D ．方向控制阀江苏省2011年普通高校单独招生统一试卷机电专业综合理论试卷第II卷( 共215分)注意事项：1．答第II卷前，考生务必将密封线内的各项目及第7、13页右下角的座位号填写清楚。
2．第II卷共11页，考生须用钢笔或圆珠笔将答案直接答在试卷上。
（作图一律用铅笔．．．．．．．）3．考试结束，考生将第II卷、第Ⅰ卷和答题卡一并交回。
三、填空题（本大题共14小题，每小题3分，共42分）34．在题34图所示电路中，a、b间的最大等效电阻R ab= kΩ。
R1LC 题34图题35图题36图35．在题35图所示电路中，V A= V。
36．在题36图所示电路中，已知C=2.5µF，L＝1mH，R1=100Ω，R2=400Ω，则使电路发生谐振的角频率ω0= rad /s。
37．某三相交流发电机，每相绕组额定电压U p=220V。
现将三相绕组作如题37图所示连接，则图中电压表读数是V。
W2U1U2V1 V2W1V~III题37图题38图38．在题38图所示电路中，三相对称负载，每相阻抗为100Ω，电源线电压为380V 。
若VW 相负载因故开路，则电流I U 、I V 、I W 分别是 A 、 A 、 A 。
39．已知某电路中，电压V )45628sin(25)30314sin(21010︒-+︒++=t t u ，电流A )15628sin(22)30314sin(252︒++︒-+=t t i ，则该电路的有功功率P = W 。
40．在题40图所示电路中，变压器一次侧绕组为1000匝，二次侧绕组为500匝。
当一次侧电压V )60314sin(2211︒-+=t u 时，二次侧电压u 2= V 。
u 1u 2+_6Ω3Ω6Ω4Ω2Ωu C 2µF 3At=0S题40图 题41图41．题41图所示电路中， S 打开前已处于稳态。
t =0时，S 打开，电路中瞬态过程的时间常数τ= ms 。
42．某LC 正弦波振荡电路的交流通路如题42图所示。
若使其构成电容三点式振荡器，则元件1、2、3应分别是 、 、 性质的元件。
123题42图 题45图43．（10101）B =（ ）D44．在严重过载、起动频繁的齿轮传动中，较软齿面会发生______________，破坏正确齿形。
45．题45图所示为一差动螺旋传动机构。
螺杆1左右两段螺纹旋向相同。
螺旋副A 、B 的导程分别是：P hA =4mm ，P hB =3.5mm 。
当螺杆1转动1/100周时，螺母3移动的距离是 mm 。
46．标准化气缸的主要参数中，标志气缸活塞杆输出力大小的参数是___________。
47．单圆销外啮合槽轮机构，曲柄转速n =6r/min ，曲柄回转一周，槽轮运动时间为10/3秒，则槽轮齿数Z= 。
四、问答作图题（本大题共４小题，共44分）48．（8分，每空1分）分析题48图所示的三相异步电动机控制电路，回答下列问题。
（1）该电路是典型的三相异步电动机 控制电路。
它是得分 阅卷人 复核人利用 的方法实现这一控制功能的。
（2）电路中，标有符号“KM ” 的电器是 ，标有符号“FR ” 的电器是 。
（3）辅助动合触头KM 1、KM 2实现 功能，辅助动断触头KM 1、KM 2实现 功能。
（4）电路中，实现主电路短路保护的电器是 。
短路保护与过载保护相比，实现保护动作所需电流较大且从故障出现到保护动作发生所需时间较短的是 保护。
FU KM 1FRFU 1KM 2题48图49．（6分）逻辑电路如题49图（a ）所示。
试（1）写出输出Y 与输入A 、B 、C 间的最简与或表达式 ；（2分 ）（2）根据题49图（b ）所示输入波形，画出输出波形；（2分 ） （3）用最少的与非门实现该功能。
画出逻辑电路。
（2分 ）A B CAB CY（a ） （b ） 题49图50．（15分，每空1分）题50图所示轮系中，所有齿轮均为标准齿轮，除齿条外模数都相等。
Ⅴ轴上齿数为Z14的齿轮是斜齿轮，V带传动的中心距a=500mm。
试回答下列问题。
（1）V带型号的选用，主要是根据和由选型图确定。
（2）V带安装时，若两带轮轴线不平行，则带在使用中会出现___________和两侧面的_____________。
