石河子大学机械原理习题集答案
机械原理习题册答案

参考答案 第一章 绪论一,填空题1.1 能量,物料,信息1.2运动,动力 1.3制造,运动,装配 二、选择题2.1 D 2.2 B 三,简答题第二章 机械的结构分析二、综合题1.n = 7 ,p l = 9 ,p h = 121927323=-⨯-⨯=--=h l P P n F从图中可以看出该机构有2个原动件,而由于原动件数与机构的自由度数相等,故该机构具有确定的运动。
2. (a )D 、E 处分别为复合铰链(2个铰链的复合);B 处滚子的运动为局部自由度;构件F 、G 及其联接用的转动副会带来虚约束。
n = 8 ,p l = 11 ,p h = 1111128323=-⨯-⨯=--=h l P P n F3. (c )n = 6 ,p l = 7 ,p h = 313726323=-⨯-⨯=--=h l P P n F(e )n = 7 ,p l = 10 ,p h = 0101027323=-⨯-⨯=--=h l P P n F 4. (a )n = 5 ,p l = 7 ,p h = 010725323=-⨯-⨯=--=h l P P n FⅡ级组 Ⅱ级组 因为该机构是由最高级别为Ⅱ级组的基本杆组构成的,所以为Ⅱ级机构。
(c )n = 5 ,p l = 7 ,p h = 010725323=-⨯-⨯=--=h l P P n FⅢ级组因为该机构是由最高级别为Ⅲ级组的基本杆组构成的,所以为Ⅲ级机构。
5. n = 7 ,p l =10 ,p h = 0101027323=-⨯-⨯=--=h l P P n FⅡ级组 Ⅲ级组当以构件AB 为原动件时,该机构为Ⅲ级机构。
Ⅱ级组 Ⅱ级组 Ⅱ级组当以构件FG 为原动件时,该机构为Ⅱ级机构。
可见同一机构,若所取的原动件不同,则有可能成为不同级别的机构。
6. (a )n = 3 ,p l = 4 ,p h = 101423323=-⨯-⨯=--=h l P P n F因为机构的自由度为0,说明它根本不能运动。
石河子大学机械原理习题集参考答案

第四章机械中的摩擦和机械效率基本要求清楚研究机械中的摩擦和机械效率的目的。
熟练掌握下列内容:运动副中的摩擦(包括平面、槽面、矩形螺旋,三角螺旋和回转副);有摩擦时的机构受力分析;机械效率和机械自锁的分析和计算。
基本概念题与答案简答题1.移动副中的摩擦分几种情况?写出其水平驱动力与铅垂载荷之间的关系式。
答:分四种:(1)平面摩擦P = Q tg φ,tg φ= f 。
(2)斜平面摩擦P = Q tg (α+ φ)。
(3)平槽面摩擦P = Q tg φv,tg φv = f v = f / sinθ,θ为槽形半角,φv、f v分别为当量摩擦角、当量摩擦系数。
(4)斜槽面摩擦P = Q tg (α+ φv)。
2.螺旋副中的摩擦有几种,水平驱动力和铅垂载荷关系如何?答:有两种:(1)矩形螺纹P = Q tg (α+ φ),M = Pd2 / 2。
(2)三角螺纹P = Q tg (α+ φv),M = Pd2 / 2,φv = arc tg f v,f v = f / cos β,β为牙形半角。
3.转动副中的摩擦分几种情况,摩擦力或摩擦力矩公式如何?答:分两种:(1)轴颈摩擦F v = f v Q 式中的f v是转动副的当量摩擦系数。
M f= ρR21 = r f v Q = ρQ,ρ= r f v。
(2)轴端摩擦(没讲)4.移动副和转动副中总反力的确定方法是什么?答:移动副:R21与V12成900 + φ。
转动副:R21对摩擦圆中心力矩方向与ω12转向相反并切于摩擦圆。
摩擦圆半径ρ= r f v,f v = (1 —1.5)f 。
5.考虑摩擦时,机构进行受力分析的方法是什么?答:(1)根据给定的轴颈和摩擦系数画出各转动副的摩擦圆。
(2)确定运动副中的总反力。
首先要确定移动副或滑动摩擦的平面高副的总反力,再根据已知条件或二力杆及二力杆受力状态来确定转动副的总反力。
(3)取原动件、杆组为分离体,由力平衡条件求出各运动副的总反力的大小和平衡力和平衡力距。
机械原理习题集全答案

平面机构的构造分析1、如图a 所示为一简易冲床的初拟设计方案,设计者的思路是:动力由齿轮1输入,使轴A 连续回转;而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以到达冲压的目的。
试绘出其机构运动简图〔各尺寸由图上量取〕,分析其是否能实现设计意图?并提出修改方案。
解 1〕取比例尺l μ绘制其机构运动简图〔图b 〕。
2〕分析其是否能实现设计意图。
图 a 〕 由图b 可知,3=n ,4=l p ,1=h p ,0='p ,0='F 故:00)0142(33)2(3=--+⨯-⨯='-'-+-=F p p p n F h l因此,此简单冲床根本不能运动〔即由构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架〕,故需要增加机构的自由度。
图 b 〕3〕提出修改方案〔图c 〕。
为了使此机构能运动,应增加机构的自由度〔其方法是:可以在机构的适当位置增加一个活动构件和一个低副,或者用一个高副去代替一个低副,其修改方案很多,图c给出了其中两种方案〕。
图 c1〕 图 c2〕2、试画出图示平面机构的运动简图,并计算其自由度。
图a 〕解:3=n ,4=l p ,0=h p ,123=--=h l p p n F图b 〕解:4=n ,5=l p ,1=h p ,123=--=h l p p n F3、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
3-1解3-1:7=n ,10=l p ,0=h p ,123=--=h l p p n F ,C 、E 复合铰链。
3-2 解3-2:8=n ,11=l p ,1=h p ,123=--=h l p p n F ,局部自由度3-3 解3-3:9=n ,12=l p ,2=h p ,123=--=h l p p n F4、试计算图示精压机的自由度解:10=n ,15=l p ,0=h p 解:11=n ,17=l p ,0=h p13305232=⨯-+⨯='-'+'='n p p p h l 26310232=⨯-⨯='-'+'='n p p p h l0='F 0='FF p p p n F h l '-'-+-=)2(3F p p p n F h l '-'-+-=)2(310)10152(103=--+⨯-⨯=10)20172(113=--+⨯-⨯=〔其中E 、D 及H 均为复合铰链〕 〔其中C 、F 、K 均为复合铰链〕5、图示为一内燃机的机构简图,试计算其自由度,并分析组成此机构的根本杆组。

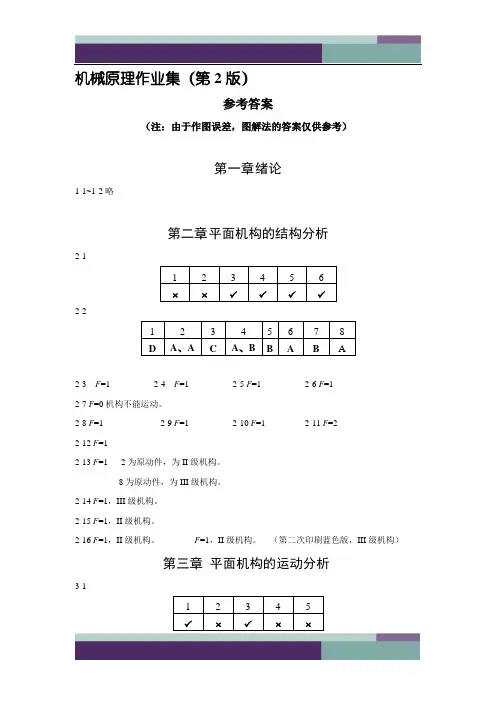

《机械原理作业集》第2版参考答案正版

机械原理作业集(第2版)参考答案(注:由于作图误差,图解法的答案仅供参考)第一章绪论1-1~1-2略第二章平面机构的结构分析2-12-22-3 F=1 2-4 F=1 2-5 F=1 2-6 F=12-7 F=0机构不能运动。
2-8 F=1 2-9 F=1 2-10 F=1 2-11 F=22-12 F=12-13 F=1 2为原动件,为II级机构。
8为原动件,为III级机构。
2-14 F=1,III级机构。
2-15 F=1,II级机构。
2-16 F=1,II级机构。
F=1,II级机构。
(第二次印刷蓝色版,III级机构)第三章平面机构的运动分析3-13-2(1)转动中心、垂直导路方向的无穷远处、通过接触点的公法线上 (2)P ad (3)铰链,矢量方程可解;作组成组成移动副的两活动构件上重合点的运动分析时,如果铰链点不在导路上(4) 、 (5)相等 (6) 同一构件上任意三点构成的图形与速度图(或加速度图)中代表该三点绝对速度(或加速度)的矢量端点构成的图形, 一致 ;已知某构件上两点的速度,可方便求出第三点的速度。
(7)由于牵连构件的运动为转动,使得相对速度的方向不断变化。
3-31613361331P P P P=ωω 3-4 略3-5(1)080m /s C v .=(2)0.72m /s E v = (3) =26°、227°3-6~3-9 略3-10(a )、(b )存在, (c )、(d )不存在。
3-11~3-16 略 3-17第四章 平面机构的力分析、摩擦及机械的效率4-14-24-3 )sin )((211212l l ll l l f f V +++=θ4-4 F =1430N 4-5~4-9略232/95.110s m v -==ωB v JIv4-10 )2()2(ρρη+-=b a a b4-115667.0 31.110==≤ηϕα4-12 59.0=η 4-13 59.0=η4-14 2185.0=η N Q 3.10297= 4-15 7848.0113.637==ηN F4-16 KW P 026.88224.0==η 4-17 KW P 53.96296.0==η4-18 ϕα2≤ 4-19 F =140N 4-20 ϕαϕ-<<O 90第五章 平面连杆机构及其设计5-15-2(1) 摇杆(尺寸),曲柄(曲柄与连杆组成的转动副尺寸),机架(连杆作为机架) (2) 有,AB ,曲柄摇杆机构 ;AB ;CD 为机架(3) 曲柄 与 机架 (4) 曲柄摇杆机构、偏置曲柄滑块机构、摆动导杆机构 (5) 曲柄摇杆机构、摆动导杆机构;曲柄滑块机构 (6) 等速,为主动件 (7) 7 (8) 往复 ,且 连杆与从动件 (9) 选取新机架、刚化搬移、作垂直平分线;包含待求铰链 且 位置已知 (10) 9 ; 5 5-3 70 < l AD <6705-4~5-18 略5-19 l AC =150mm l CD =3000mm h =279.9 mm5-20 a =63.923mm b =101.197mm c =101.094mm d =80mm第六章 凸轮机构及其设计6-16-26-3(1)等加速等减速、余弦加速度、等速、正弦加速度、五次多项式 (2)刚性、柔性(3)理论廓线(4)互为法向等距曲线(5)增大基圆半径、采用正偏置(6)增大基圆半径、减小滚子半径(7)提高凸轮机构运动的轻巧性和效率、避免加速度过大造成冲击 6-4略 6-56-6 ~ 6-13略 6-146-15 6-16略第七章 齿轮机构及其设计7-1︒==6858.70822rad πδ︒='=︒≡====1803064.3432.1700min max 0δδαααmmh mm r 6332.343776.51240-='='-=δy x6395.185947.4060='-='=δy x7-27-3(1) (2)7-4 z = 41.45 7-5略7-6 (1) (2) 7-7 7-8略 7-9 7-10 7-11略7-12 (1) (2)(3) 7-13(1) (2) (3) 7-14略7-15 302021==z z 6.931517.5617115.377a b a s mm s mm r mm===634.1=εαmmj mmc mm a t 77.269.494.15523.23='='='=α' s mm v mm L /490==刀294-==x z 8.04.88==x z 9899.482234117229.1142444153.44='''=='==K K Kρθα mmr K K 3433.702444='= α8879.22α='mmr mm r 2.618.4021='='mmd z mmm 120304===5.0-=x mm s 827.4=1.04711x =-7-16略7-17 共有7种方案 7-18~7-19 略 7-207-21 7-22 略7-23正传动, 7-24~7-25 略 7-26(1)正传动(2) 7-27 略 7-287-29 略第八章 齿轮系及其设计8—18—28—3(1)从动轮齿数的连乘积除以主动轮齿数的连乘积、数外啮合次数或用画箭头的 (2)用画箭头的(3)有无使行星轮产生复合运动的转臂(系杆) (4)相对运动原理(5)一个或几个中心轮、一个转臂(系杆)、一个或几个行星轮(6)转化轮系中A 轮到B 轮的传动比、周转轮系中A 轮到B 轮的传动比、AB i 可以通过H ABi 0399.02='x mm a 5892.90='mm r a 93.581=13.7291β=116.36v z = 2.6934γε=2222(1)175(2)185163(3) 5.7106(4)112.5a f d mm d mm d mma mmβ=====求解(7)找出周转轮系中的行星轮、转臂及其中心轮 (8)传动比条件、同心条件、均布装配条件、邻接条件(9)传动比很大结构紧凑效率较低、要求传动比大的传递运动的场合、传动比较小效率较高、传递动力和要求效率较高的场合 (10)差动轮系 8-4 8-58-6 8-7 8-8 8-98-10 8-11 8-12(a ) (b ) 8-13(1) (2) 8-14 z 2≈68 8-15 8-168-17 (1) (2) 8-188-198-20 min /28.154r n B -=8-21只行星轮满足邻接条件件,只行星轮不满足邻接条34144803mml z H ==8-22 162/108/5463/42/2136/24/12321===z z zmin/84r n =mm R 975.23=32143211''-=z z z z z z i H min/3r n H =NF 64.308=5.141-=i 072.016-=i min /600r n H -=min/385.15r n H =31=H i 8.11=H i 0=H n min /667.653197min /2min /340042r n r n r n A ≈===min /47.26r n c =min /1350r n c -=min /6349.063407r n ≈=4286.0731-≈-=H i .1533.433=i第九章 其他常用机构9-1 9-2 9-3 9-4第十章 机械的运转及其速度波动的调节10-110-210-3 2 05.050kgm J Nm M e er =-=10-4222212334111()()e e z z J J J J m m e M M Qe z z =++++=- 10-520.14.20J kg m M Nm ==-10-6 2334.()cos cos ABr G l h J M G F gφφ==- 10-7332.18221857e e J kgm MNm ==10-811100/50/rad s rad s αω== 10-9maxmax minmin 30.048140.962/2 39.038/0,2rad s rad sδωφπωφπ=====10-102280.4730.388F FJ kgm J kgm '== 10-1102maxmax 623.1/min104.1654 2.11329F n r J kgm φ===mms 075.0=232==n k mm l B 3=8.658=ϕ10-12max max minmin 0.06381031.916/min 968.08/mine bn r nr δφφφφ===== 10-1326maxmin 302F e b f Nm J kgm ωφωφ==→→第十一章 机械的平衡11-111-211-3 2.109252.66ob b r cm θ==11-412.31068.5227bA bB m kg m kg==11-511-611-7 11-8When you are old and grey and full of sleep,And nodding by the fire, take down this book, And slowly read, and dream of the soft look)(2)(2 , )b )( )( , )a ⅡⅡ ⅠⅠ ⅡⅡ ⅠⅠ 上下动不平衡静平衡上下动不平衡静平衡mrr m mr r m mr r m mr r m b b b b b b b b ====oⅡb Ⅱo b Ⅰgm W W W 90 84.08419 gm 0628.1Ⅱb 3Ⅰb ==='==θθ0B 0A120 285.0 8584.260 285.0 8584.2======bA bB bA bA kg m kgmm W kg m kgmm W θθb b 819.15 2.048 267.3512.98 1.283 118.44b b b b W kgmm m kg W kgmm m kg I I I II II II ==θ===θ=Your eyes had once, and of their shadows deep; How many loved your moments of glad grace, And loved your beauty with love false or true,But one man loved the pilgrim soul in you,And loved the sorrows of your changing face; And bending down beside the glowing bars, Murmur, a little sadly, how love fledAnd paced upon the mountains overheadAnd hid his face amid a crowd of stars.The furthest distance in the worldIs not between life and deathBut when I stand in front of youYet you don't know thatI love you.The furthest distance in the worldIs not when I stand in front of youYet you can't see my loveBut when undoubtedly knowing the love from both Yet cannot be together.The furthest distance in the worldIs not being apart while being in loveBut when I plainly cannot resist the yearningYet pretending you have never been in my heart. The furthest distance in the worldIs not struggling against the tidesBut using one's indifferent heartTo dig an uncrossable riverFor the one who loves you.When you are old and grey and full of sleep, And nodding by the fire, take down this book, And slowly read, and dream of the soft look Your eyes had once, and of their shadows deep; How many loved your moments of glad grace, And loved your beauty with love false or true, But one man loved the pilgrim soul in you,And loved the sorrows of your changing face; And bending down beside the glowing bars,Murmur, a little sadly, how love fledAnd paced upon the mountains overheadAnd hid his face amid a crowd of stars.The furthest distance in the worldIs not between life and deathBut when I stand in front of youYet you don't know thatI love you.The furthest distance in the worldIs not when I stand in front of youYet you can't see my loveBut when undoubtedly knowing the love from both Yet cannot be together.The furthest distance in the worldIs not being apart while being in loveBut when I plainly cannot resist the yearningYet pretending you have never been in my heart. The furthest distance in the worldIs not struggling against the tidesFor the one who loves you.。
石河子大学机械原理习题集答案

习题1答案:
先将已知条件按比例画出,然后根据摇杆处于极限位置时曲柄与连杆共线的特性和由K 计算出的,找出摇杆的左极限位置。
l AB 33mm ,l BC 105mm 。
步骤:(1)180(1)/(1)16.36k k θ=-+= ;
(2)沿水平方向量取AD ,并作DC 1与AD 夹45 ;
(3)连接AC 1,并反向延长,此为曲柄与连杆重叠共线位置;
(4)由AC 1边向左量取16.36θ=
,得射线AM ;
(5)以D 为圆心,DC 1为半径,画弧与射线AM 交于点C 2,DC 2即为摇杆的左极限位置;
(6)根据21()/2AB AC AC l l l =-,可求得AB AC l l 和。
习题2答案:
根据滑块的行程H ,先画出滑块的两个极限位置,参考铰链四杆机构满足急回系数K 的设计方法,确定铰链A 可能的位置范围。
给定的e 可作为一个附加要求考虑。
l AB 21.5mm ,l BC 46mm 。
习题3答案:
l AB 68mm ,l CD 110mm ,l AD 94mm 。
(两固定铰链:上为A,下为D ;炉门上铰链:关闭时上为B ,下为C 。
) 习题4答案:
铰链B 也已给定,只需设计运动铰链C 的位置。
应将连杆BC 改换为相对固定件。
l BC 170mm ,l CD 165mm ,BC 同参考线BM 的夹角约为85°。
习题5答案:
R1=40 ,R2=746.27 ,R3=-153.71;a=20mm , b=30.03mm , e=18.66mm 。
机械原理习题及答案(1-1至4-3)

2-1 试求出下列图示机构中的全部瞬心。
2-2 图示铰链四杆机构中,已知:
l BC = 50 mm, lCD = 35 mm, l AD = 30 mm,AD为机架。
1. 2. 3.
若若若此此此机机机构构构为为为曲双双柄曲摇摇柄杆杆机机机构构,构,,求求且llAAABBB的为的最曲数小柄值值,范;求围l。AB
3-1 5-9 渐开线主动齿轮I逆时针转动,已知两轮的齿顶
圆 ra ,齿根圆 r f ,基圆 rb 以及中心距如图所
示。试在图上画出:
1)理论啮合线N1N2 ;
2)啮合开始点 B 2 及啮合
终止点 B 1 ,标出实
际啮合线;
' 3)啮合角 ,一对节圆,
注出其半径 r1 及 r2 ,
4)徒手画出在节点P啮合的一对 齿的齿廓工作段(用双线表示)。
2-3
1-4b (答案)
(答案a)(答案b)
1-4c (答案)
(答案c)(答案d)
(答案e)(答案f)
2-4 (答案a)(答案b)
3-1 (答案) 3-2(答案a)(答案b) 3-3 (答案)
2-5 (答案) 2-6答案 2-7答案
3-4 (答案)
(答案) (答案) (答案)
1-1 试画出下列各机构的运动简图, 并分别计算其自由度。
1-2b
解: 依次拆下6-7,4-5,2-3 三个II级组,故为II级机构。 C为复合铰链。
n 7 ,p L 1,0 p H 0 ,
F 3 7 2 1 1 0 .
1-3 图示椭圆画器机构, 已知AB=BC=BD, 试证滑块4对连杆CD的约 束是虚约束, 去掉构件4之后计算此机构的自由度。
机械原理作业集参考答案

机械原理作业集参考答案(注:由于作图误差,图解法的答案仅供参考)第一章 绪论1-1~1-2略第二章 平面机构的结构分析2-1 F =12-2 F =12-3 F =12-4 F =12-5 F =0机构不能运动。
2-6 F =1 C 、F 为复合铰链,I 为局部自由度, EFGC 为虚约束。
2-7 F =1 C 为复合铰链,F 、I 为局部自由度。
2-8 F =2 A 、B 为复合铰链,B '为虚约束。
2-9 F =1机构由3个 II 级杆组组成,为II 级机构。
2-10 F =1 AB 为原动件,机构由3个 II 级杆组组成,为II 级机构。
EG 为原动件,机构由1个 II 级杆组、1个 III 级杆组组成,为III 级机构。
2-11 F =1高副低代后,机构为III 级机构。
2-12 F =1高副低代后,机构为III 级机构。
2-13 F =1高副低代后,机构由4个 II 级杆组组成,为II 级机构。
第三章 平面机构的运动分析3-1 略3-2 (1)(2) (3) ϕ=26°、227°3-33-4略 s m v C /40.0=sm v E /36.0=1613361331P P P P =ωω3-5 3-6略 3-7 (a )、(b )存在, (c )、(d )不存在。
3-8略3-9 3-10 3-11 3-12略3-13略3-14 第四章 平面机构的力分析4-14-2 F =1430N4-3~4-7略第五章 机械的效率和自锁5-1 η=0.575-2 η=0.22,Q =10298N5-3 η=0.82,P =8.03kw5-4 η=0.63,P =9.53kw5-5 α ≤ 2ϕ5-6 F =140N ,自锁5-7 效率不自锁条件:255/71.0/292.0s m a sm v ==233/8/2s rad srad =α=ω233/5.11/6.2s rad srad =α=ωsm v D /2.2=232/95.110s m v -==ω)sin )((211212l l l l l l f f V ++θ+=)tan(tan tan )tan(ϕ+αα=η'αϕ-α=ηϕ-<α<ϕ 90第六章 机械的平衡6-1 6-2 静平衡,轴动不平衡。
机械原理课后全部习题解答

机械原理课后全部习题解答文档编制序号:[KKIDT-LLE0828-LLETD298-POI08]《机械原理》习题解答机械工程学院目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征机器通常由哪三部分组成各部分的功能是什么2)、机器与机构有什么异同点3)、什么叫构件什么叫零件什么叫通用零件和专用零件试各举二个实例。
4)、设计机器时应满足哪些基本要求试选取一台机器,分析设计时应满足的基本要求。
2、填空题1)、机器或机构,都是由组合而成的。
2)、机器或机构的之间,具有确定的相对运动。
3)、机器可以用来人的劳动,完成有用的。
4)、组成机构、并且相互间能作的物体,叫做构件。
5)、从运动的角度看,机构的主要功用在于运动或运动的形式。
6)、构件是机器的单元。
零件是机器的单元。
7)、机器的工作部分须完成机器的动作,且处于整个传动的。
8)、机器的传动部分是把原动部分的运动和功率传递给工作部分的。
9)、构件之间具有的相对运动,并能完成的机械功或实现能量转换的的组合,叫机器。
3、判断题1)、构件都是可动的。
()2)、机器的传动部分都是机构。
()3)、互相之间能作相对运动的物件是构件。
()4)、只从运动方面讲,机构是具有确定相对运动构件的组合。
()5)、机构的作用,只是传递或转换运动的形式。
()6)、机器是构件之间具有确定的相对运动,并能完成有用的机械功或实现能量转换的构件的组合。
()7)、机构中的主动件和被动件,都是构件。
()2 填空题答案1)、构件 2)、构件 3)、代替机械功 4)、相对运动 5)、传递转换6)、运动制造 7)、预定终端 8)、中间环节 9)、确定有用构件3判断题答案1)、√ 2)、√ 3)、√ 4)、√ 5)、× 6)、√ 7)、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
基本概念题与答案1.什么是轮系,如何分类的?答:(l)按齿轮轴线相对机架是否固定分为:定轴轮系和周转轮系。
(2)按是否有空齿轮机构可分为:平面(或空间)定轴轮系和平面(或空间)周转轮系。
(3)周转轮系按机构自由度分为:差动轮系和行星轮系。
2.定轴轮系传动比的大小如何计算?首未轮转向如何判定?所有各对齿轮从动轮齿数之积i AB = ——————————————所有各对齿轮主动轮齿数之积转向判定:平面定轴轮系按外啮合次数(- 1)m来确定,正号为首未两轮转向相同,负相反,空间定轴轮系按各自齿轮机构的转向判定方法、用箭头判定首未轮的转向。
若首末轮轴线平行,用箭头判定转向相反,则在等号后冠以“-”号。
3.什么是周转轮系、行星轮、系杆、中心轮及基本周转轮系?答:(1)在轮系中至少有一个齿轮的轴线是不固定的轮系,称为周转轮系。
(2)轮系中即自转又绕相互啮合的齿轮轴线公转的齿轮称为行星轮。
支承行星轮自转和公转的构件称为系杆。
与行星轮啮合的其轴线是固定的齿轮为中心轮。
(3)基本周转轮系只有一个系杆一个行星轮(这个行星轮可以是轮系)及与行星轮相啮合的两个中心轮(没有两个中心轮一个也行)。
4.什么是转化机构?转化的方法是什么?答:将周转轮系转化为定轴轮系,这个定轴轮系称之为转化机构。
转化的方法是:给只有一个系杆H的整个周转轮系加一个- ωH 的反转的速度。
5.基本周转轮系的传动比的计算方法是什么?答:(1)将基本周转轮系转化为定袖轮系,再应用定轴轮系传动比之计算公式和首末两轮方向的判定方法,计算传动比之大小和方向。
(2)首末两轮均取中心轮(只有一个中心轮的是由中心轮到行星轮)。
(3)转化机构传动比大小的计算式为:i H1 n = (ω1 - ωH)/(ωn- ωH)= ±Z2 Z4 ......Z n/ Z1 Z3 ......Z n-1首末轮中间相啮合的所有齿轮的齿数都参与计算。
参数ω1、ωn、ωH在计算时都代入各自的正负号。
(三者为平行矢量)6.混合轮系传动比的计算步骤是什么?如何正确区分基本轮系?答:步骤:(1)区分基本轮系,(2)分别列传动比方程式求解,(3)联立求解。
区分轮系的方法:首先找行星轮、支承行星轮公转的是系杆,再找出与行星轮啮合的两个中心轮或一个。
区分完基本周转轮系后,剩下的才是定轴轮系,定轴轮系也可分基本轮系,特别是差动轮系封闭成行星轮系时,将定铀轮系分成基本轮系便于求解。
7.混合轮系传动比计算中要注意什么?答:(l)区分是空间轮系还是平面轮系,空间转向用箭头表示、不能用(- 1)m表示。
(2)基本周转轮系传动比是转化机构(定轴轮系)的传动比,用箭头判定的方向不是周转轮系的实际转向。
实际转向除给定外,是计算出来的。
正值表示转向相同,负值转向相反。
(注意:与谁的转向相同或相反要清楚)。
(3)所有齿轮的齿数都参与计算。
(4)行星轮可以是双联齿轮或轮系。
(5)在i H1 n = (ω1 - ωH)/(ωn- ωH)中,ω1、ωn、ωH三个参数有正负号,给定两个参数转向相反则一正一负代入,计算出来的参数为正值时,则与代入正号参数的齿轮转向相同、反之则相反。
典型例题例 1 图示为一滚齿机工作台的传动系统,已知各轮齿数为z1 = 15,z2=28,z3=15,z4=35,z8=1,z9=40;A 为单线滚刀(z A=1),B 为被切齿轮的轮坯。
现欲加工64 个齿的齿轮(z B=64),求传动比i75。
解:从图中可以看出这是一个含有圆柱齿轮圆锥齿轮和蜗杆蜗轮机构的定轴轮系,各轮轴线不都互相平行,因而其传动比的数值前面不能加正负号。
根据齿轮的范成原理,滚刀A与轮坯B 的转速关系应满足下式:i AB = n A / n B=z B / z A=64 / 1 =64这一速比应该由滚齿机工作台的传动系统加以保证,其传动路线为:齿轮2(A)→1(3)→4(5)→6 →7(8)→9(B)。
其中轮 6 为惰轮。
因而此轮系的传动比为i AB = n A / n B=Z1 Z4 Z7 z9 / Z2 Z3 Z5 z8 = 15×35× 40×Z7 / 28×15×1×Z5= 50×Z7 / Z5代入上式得50×Z7 / Z5=64从而求得i75 = n7 / n5=Z5 / z7 = 25 / 32这说明只要选用z5 = 25、z7 = 32 的一对挂抡,就能保证在加工64个齿的齿轮时刀具与轮坯所需要的运动条件(v刀=ωr)。
当被加工齿轮的齿数z B变化时,所需的传动比i75,也随之改变,这时只要根据i75更换一对挂抡5和7,就能保证其传动比。
例2 轮系如图所示。
已知:z 1 = 24,z'1 = 30,z2=95,z3=89,z'3=102,z4=80,z4' = 40,z5 =17。
试求传动比i15。
解:此轮系中只有一个行星轮(双联锥齿轮4、4'),它与中心轮3' 和 5 以及系杆H 组成一个基本轮系(空间差动轮系);而其余的齿轮1、1'、2 和 3 则构成一个定轴轮系。
这种轮系称为用定轴轮系封闭的差动轮系。
根据基本公式,我们立即可求出基本轮系转化机构的传动比:i H3' 5 = (n3' - n H)/(n5- n H)= - Z4Z5/ Z3'Z4' = - 80×17 / 102×40 = - 1/3式中:n5为待求量;而n3' 和n H应消去,它们也必然可以利用基本轮系以外的关系(本题中的定轴轮系部分)予以代换。
由定轴轮系部分可知:i21 = n2 / n1=- z1 / z2 = - 24 / 95i31 ' = n3 / n'1=- z'1 / z3 = - 30 / 89考虑到n2 = n H,n3 = n'3,n1 = n'1则有n H= - 24 /95 n1,n'3 = - 30 /89 n1将n H、n3与n1的关系式代入前式(- 30 /89)n1 - (- 24 /95)n1 1—————————————— = - ——n 5 - (- 24 /95) n 1 3整理得 i 15 = n 1 / n 5 = - 1 /(96/95 - 90/89)= - 8455 / 6 ≈ - 1409.167 轮1与轮5转向相反。
例3 轮系如图所示。
已知: z 1 = 18,z 2 = 36,z'2 = 33,z 3 = 90,z 4 = 87,试求传动比i 14 。
解:此轮系中只有一个行星轮(双联齿轮2、2 '),但有三个中心轮,属于3K 型机构。
从轮系分析可知,从任何一个中心轮开始,写出两个中心轮之间的转化机构传动比的基本公式时,均有两条支路,因此该题可有三种解法:[ 解法一 ] 从中心轮 1 开始。
在轮 1—2—2'—4—H 这条支路中,可以写出: i H 14 =(n 1 - n H )/(n 4 - n H )= - Z 2Z 4 / Z 1Z 2' = - 36×87 / 18×33 = - 174/33 其中:n 1 和 n 4 为待求量; n H 则应消去,我们必然可以从另一条支路的关系中找出它与待求量的关系。
在轮 1—2—3—H 这条支路中,可以写出:i H 13 = (n 1 - n H )/(n 3 - n H )= - Z 3 / Z 1 = - 90 / 1 = - 5 考虑到n 3 = 0 n H = n 1 / 6代入前式: (n 1 - n 1 / 6)/(n 4 - n 1 / 6)= - 174 / 33 可解得: i 14 = n 1 / n 4 = 116轮 1 和轮 4 转向相同。
[ 解法二 ] 从中心轮 3 开始。
在轮 3—2—1—H 这条支路中,可以写出:i H 31 =(n 3 - n H )/(n 1 - n H )= - Z 1 / Z 3 = - 18 / 90 = - 1 / 5 在轮 3 — 2 — 2' — 4 — H 这条支路中,可以写出: i H 34 = (n 3 - n H )/(n 4 - n H )= Z 2Z 4 / Z 3Z 2' = 36×87 / 90×33 = 174 / 165 考虑到 n 3 = 0,则可分别求得 n 1 = 6 n H n 4 = 9n H / 174 将此二式联立(相除),即可解得 i 14 = n 1 / n 4 = 116 结果与解法一相同。
[ 解法三 ] 从中心轮 4 开始,分别写出 i H 41 和 i H 43 的基本关系式,也能得出同样结果。
请读者自己练习。
习题1在如图所示的电动三爪卡盘传动轮系中,已知各轮齿数为16z =,2225z z '==,357z =,456z =,试求传动比14i 。
题1图2在图示轮系中,已知各轮齿数为120z =,234z =,318z =,436z =,578z =,6726z z ==。
试求传动比1H i 。
题2图3在图示的轮系中,已知各轮齿数为122z =,388z =,46z z =,试求传动比16i 。
题3图。
