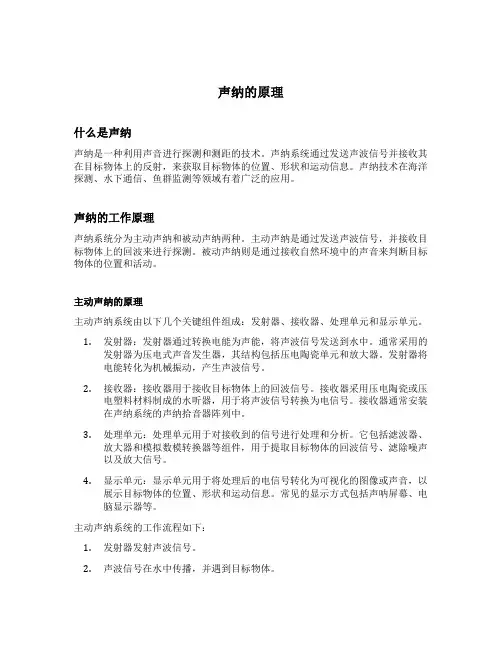

声纳的原理

声纳的原理

声纳的原理什么是声纳声纳是一种利用声音进行探测和测距的技术。

声纳系统通过发送声波信号并接收其在目标物体上的反射,来获取目标物体的位置、形状和运动信息。

声纳技术在海洋探测、水下通信、鱼群监测等领域有着广泛的应用。

声纳的工作原理声纳系统分为主动声纳和被动声纳两种。

主动声纳是通过发送声波信号,并接收目标物体上的回波来进行探测。

被动声纳则是通过接收自然环境中的声音来判断目标物体的位置和活动。

主动声纳的原理主动声纳系统由以下几个关键组件组成:发射器、接收器、处理单元和显示单元。

1.发射器:发射器通过转换电能为声能,将声波信号发送到水中。

通常采用的发射器为压电式声音发生器,其结构包括压电陶瓷单元和放大器。

发射器将电能转化为机械振动,产生声波信号。

2.接收器:接收器用于接收目标物体上的回波信号。

接收器采用压电陶瓷或压电塑料材料制成的水听器,用于将声波信号转换为电信号。

接收器通常安装在声纳系统的声纳拾音器阵列中。

3.处理单元:处理单元用于对接收到的信号进行处理和分析。

它包括滤波器、放大器和模拟数模转换器等组件,用于提取目标物体的回波信号、滤除噪声以及放大信号。

4.显示单元:显示单元用于将处理后的电信号转化为可视化的图像或声音,以展示目标物体的位置、形状和运动信息。

常见的显示方式包括声呐屏幕、电脑显示器等。

主动声纳系统的工作流程如下:1.发射器发射声波信号。

2.声波信号在水中传播,并遇到目标物体。

3.目标物体上的回波信号被接收器接收。

4.接收到的信号经过处理单元处理,包括滤波、放大和模数转换等。

5.处理后的信号通过显示单元展示出来,提供目标物体的位置、形状和运动信息。

被动声纳的原理被动声纳是利用自然环境中的声音进行探测。

被动声纳系统包括水听器阵列和信号处理单元。

1.水听器阵列:水听器阵列由多个接收器组成,这些接收器分布在空间上形成一个阵列。

它们用于接收自然环境中的声音信号。

2.信号处理单元:信号处理单元通过对接收到的声音信号进行处理,提取目标物体的位置和活动信息。

声纳信号处理及其在海洋监测中的应用

声纳信号处理及其在海洋监测中的应用

声纳信号处理及其在海洋监测中的应用一、声纳信号处理基础声纳技术是一种使用声波在水中传播和反射的特性,来获得海洋环境信息和物体探测信息的技术。

声纳信号处理是声纳技术中的核心部分,通过处理声纳采集到的信号,从而实现对其所在水域相应目标的探测、定位、识别与追踪等功能。

声纳信号处理的主要内容包括:接收滤波,信号采样和数字化,功率谱估计,目标探测和目标识别等。

1.接收滤波声纳信号在水中传播过程中会存在受到环境噪声及接收器自身电路噪声的影响,因此首先需要对接收到的信号进行滤波。

该过程可以通过滤波器进行实现,滤波器分为模拟滤波器和数字滤波器,而声纳处理中一般使用数字滤波器。

2.信号采样和数字化声纳信号传输到接收器后,需要先对其进行采样,然后进行数字化处理。

采样频率的选择对声纳信号处理的有效性至关重要,采样频率过低会导致部分信号频率被截断,从而降低声纳信号的质量,采样频率过高则会增加处理器的计算量。

因此,如何选择合适的采样频率是声纳信号处理中的关键因素。

3.功率谱估计声纳信号传递过程中,受到环境噪声及自身电路噪声的影响,将极大影响声纳信号的质量。

因此,需要对处理后的声纳信号能量进行估计,对估计出来的信噪比进行分析和调整,从而提高信号的抗噪声性能。

4.目标探测和目标识别声纳信号处理的最终目标是基于处理后的信号,实现对海洋中的目标进行探测和识别。

声纳目标探测是寻找声纳信号中反射目标的位置,而目标识别是通过分析目标反射信号的特征,对目标进行识别。

二、海洋监测中的声纳技术应用声纳技术应用极其广泛,其中海洋监测是其主要应用领域之一,声纳技术被广泛应用于海洋渔业资源监测,海洋资源勘探、海底构造探测等领域。

1.海洋渔业资源监测海洋中的生物由于体积较大,会在经过水体界面时发生反射,这种反射信号可以被声纳接收,从而实现海洋环境中的生物监测。

声纳技术可以实现对鱼群的位置、密度、数量等信息的监测,对于渔业资源的评估、探测以及预测具有极其重要的意义。

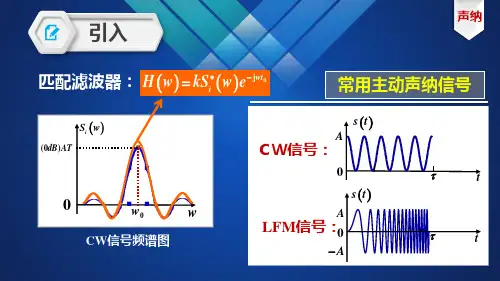

9.6.182声纳信号的匹配滤波

9.6.182声纳信号的匹配滤波

声纳
匹配滤波器的实现
匹配滤波器输出: yt x t ht x si* t t0 d
实信号
x si t t0 d
离散化
N 1
yN m xk si,km k0
m=0时
N 1
yN 0 xk si,k k0
输入接收机的信号序列 xk 与发射信号样本si,k 对应相乘并求和,就可以得
声纳
匹配滤波器的实现
si t
有用信号
噪声
H w
脉冲响应函数、传输函数
ht ksi t0 t
匹配滤波器输出: yt xt ht x ht d
匹配滤波器就是一个互相关器。 x si* t t0 d Rxsi t t0
信号和噪声不相关时: yt Rsisi t t0
0
else
声纳
CW信号的输出
* si
t
cos 0
0t
0 t
else
h
t
cos
0
t
0t
0Байду номын сангаас
else
CW信号经过匹配滤波器后的输出:
so
t
t
cos0 t 2 t cos0
t
0 t t 2
0
else
CW信号的输出
si t
1
0
1
t
so(t)
T
0
-T
声纳
t
2T
将峰值下降一半处的宽度定义为信号的脉冲宽度。
到一个相关处理的样点输出。
声纳
匹配滤波器的实现
离散延迟线实现匹配滤波器的结构图:
xN 1 τ
xN 2
τ
xN 3

潜艇声呐信号处理方法

潜艇声呐信号处理方法

潜艇声呐信号处理方法潜艇声呐信号处理是潜艇舰艇电子战系统中关键的一环,它能够帮助潜艇获取周围水下环境的信息,提供给潜艇舰艇有效的水下搜索、定位目标和躲避探测的能力。

在现代水下导航和作战中,潜艇的声呐系统扮演着至关重要的角色,在潜艇的机密作战和生存能力中起着不可或缺的作用。

潜艇声呐信号处理方法的目标是从海洋环境中提取有用的信息,并剔除干扰信号,使得潜艇能够准确地感知并识别目标。

在此过程中,潜艇声呐信号处理面临着许多技术挑战,包括海底地形的复杂性、水下噪声干扰、目标的水下特性变化等等。

为了解决这些挑战,潜艇声呐信号处理方法通常包括以下几个步骤:1. 信号预处理:这一步骤主要是对接收到的原始信号进行一些基本的处理,例如滤波、采样、增益控制等。

这些处理可以帮助提高信号质量,减少噪声的影响。

2. 目标检测与定位:在这一步骤中,潜艇声呐系统需要对信号进行分析,以检测潜在的目标。

这通常包括使用一些统计算法或模式识别方法,以便从背景噪声中区分出目标信号。

一旦目标信号被检测到,系统还需要确定目标的位置和运动信息。

3. 目标识别与分类:对于被检测到的目标,潜艇声呐系统需要对其进行进一步的特征提取和分类。

这包括分析目标的频谱特性、回声特征等,以便将其与数据库中的已知目标进行比对,进一步确定目标的身份和类型。

4. 跟踪与预测:在海洋环境中,目标的运动通常是不稳定的,潜艇声呐系统需要能够实时跟踪目标的运动轨迹,并根据预测进行相应的调整。

这一步骤通常使用滤波和预测算法,以提高目标的跟踪精度和预测能力。

此外,为了提高潜艇声呐信号处理的效果,还有一些其他的技术手段可以应用。

1. 多传感器融合:多传感器融合是利用多个声呐传感器的数据进行处理和融合,以提高信息获取的准确性和可靠性。

这可以通过比较不同传感器的输出来实现,以降低误检率和误报率。

2. 秘密机制:潜艇声呐信号处理的相关算法和技术是高度保密和机密的。

为了防止敌对势力获取敏感信息,潜艇声呐系统通常会采用一些秘密机制,例如加密算法和反侦听技术,以确保信息的安全性。

信号处理技术在声呐检测中的应用

信号处理技术在声呐检测中的应用

信号处理技术在声呐检测中的应用声呐(sonar)是一种利用声波进行远程探测的技术。

利用声波进行探测有许多优势,例如与雷达相比,在海洋中遇到的阻抗匹配问题会相对较少。

同时,声波的传输速度较慢,可以在深度较大的海域中进行探测,而雷达往往在深度超过几百米的地方就变得不实用。

然而,在声呐探测中,信号的处理是至关重要的。

声波在水中的传播速度受到诸如水温、深度、盐度等因素的影响,从而引起了时延扩展。

此外,繁杂的水下环境还会引起各种声波干扰和杂波。

这些都会对声呐信号的质量带来很大的不利影响,从而影响到探测的准确性和可靠性。

为了克服这些问题,信号处理技术被广泛应用于声呐探测中。

下面将介绍几种常见的信号处理技术及其在声呐探测中的应用。

1.滤波技术滤波技术可以削弱信号中的杂波噪声,从而提高信号质量。

在声呐中,高斯白噪声是一种常见的杂波噪声。

为了削弱这些高斯白噪声,常用的滤波器有带通滤波器、带阻滤波器、低通滤波器和高通滤波器等。

其中,低通滤波器用于滤波掉高频噪声,高通滤波器用于滤波掉低频噪声,带通滤波器和带阻滤波器则可以选择性地滤波掉一定频段内的噪声。

2.自适应滤波技术自适应滤波技术是一种更加创新的滤波技术,可自动调整滤波器中的参数,以适应不同的噪声环境。

自适应滤波器通常采用LMS(最小均方误差)算法或其变体,对输入信号进行滤波。

在声呐探测中,这种技术可以根据噪声的变化重新调节滤波器参数,提高信号的准确性和可靠性。

3.波束形成技术波束形成技术是一种被广泛应用于声呐探测的技术。

它利用阵列中的多个传感器(通常是麦克风或水听器)来接收声波信号,并将这些信号进行数字处理。

该技术可以提高声呐的空间解析度,从而提高检测的精度。

波束形成技术通常有两种类型:传统波束形成和自适应波束形成。

自适应波束形成技术可以自适应地调整每个传感器的加权系数,以最大化信号峰值和抑制杂波噪声。

4.脉冲压缩技术脉冲压缩技术是一种对信号进行时域压缩的技术,以增强信号的能量。

主动声呐检测信息原理(10)

主动声呐检测信息原理(10)

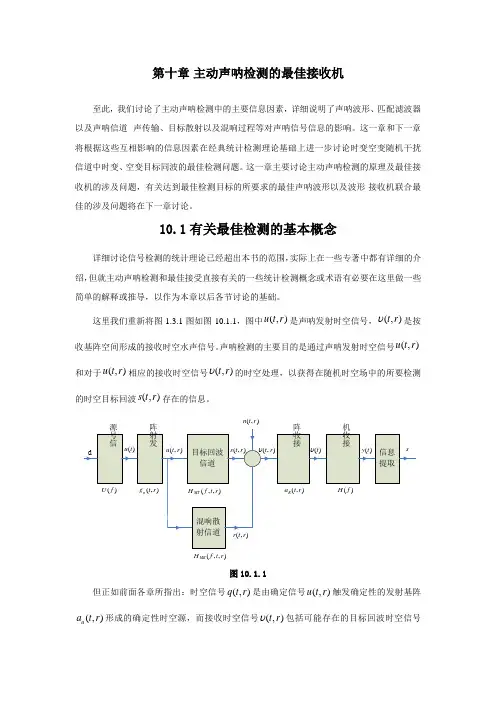

第十章 主动声呐检测的最佳接收机至此,我们讨论了主动声呐检测中的主要信息因素,详细说明了声呐波形、匹配滤波器以及声呐信道--声传输、目标散射以及混响过程等对声呐信号信息的影响。

这一章和下一章将根据这些互相影响的信息因素在经典统计检测理论基础上进一步讨论时变空变随机干扰信道中时变、空变目标同波的最佳检测问题。

这一章主要讨论主动声呐检测的原理及最佳接收机的涉及问题,有关达到最佳检测目标的所要求的最佳声呐波形以及波形-接收机联合最佳的涉及问题将在下一章讨论。

10.1有关最佳检测的基本概念详细讨论信号检测的统计理论已经超出本书的范围,实际上在一些专著中都有详细的介绍,但就主动声呐检测和最佳接受直接有关的一些统计检测概念或术语有必要在这里做一些简单的解释或推导,以作为本章以后各节讨论的基础。

这里我们重新将图1.3.1图如图10.1.1,图中),(r t u 是声呐发射时空信号,),(r t υ是按收基阵空间形成的接收时空水声信号。

声呐检测的主要目的是通过声呐发射时空信号),(r t u 和对于),(r t u 相应的接收时空信号),(r t υ的时空处理,以获得在随机时空场中的所要检测的时空目标回波),(r t s 存在的信息。

信号源发射阵目标回波信道接收阵接收机信息提取混响散射信道d)(f U )(t u ),(r t u ),(r t g u ),(r t n ),(r t s ),(r t υ),,(r t f H MT ),,(r t f H MR ),(r t r ),(r t a R )(t υ)(t y )(f H s图10.1.1但正如前面各章所指出:时空信号),(r t q 是由确定信号),(r t u 触发确定性的发射基阵),(r t a u 形成的确定性时空源,而接收时空信号),(r t υ包括可能存在的目标回波时空信号),(r t s ,介质中各种散射体散射所形成的混响),(r t r 以及各种时空干扰信号),(r t n ,它们都是随机时空场。

声呐(纳)技术 :第八章 声纳信号的接收

声呐(纳)技术 :第八章 声纳信号的接收
二十一二接收机的主要组成二接收机的主要组成二十一二接收机的主要组成二接收机的主要组成二十一二接收的主要组成二接收的主要组成二十一三接收机的主要指标三接收机的主要指标声呐接收机的指标是表征一个设备的用途功能的技术参数人们通过这些指标来衡量设备性能的优劣并据此进行工程设二十一三接收机的主要指标三接收机的主要指标一接收机灵敏度接收机灵敏度是指接收机能正常工作时允许的输入端最小信号
二、自动增益控制系统 所谓自动增益控制(AGC)、就是要使接收 机的增益随输入量的的强弱自动改变,使 其输出基本保持恒定。
二十一
19
四、动态范围压缩和归一化
二十一
20
二十一
8
三、接收机的主要指标
(二)、检测阈
接收机的检测阈是整个接收机(包括信号处 理器)的最重要的指标。它与灵敏度是完全 不同的概念。
二十一
9
三、接收机的主要指标
(三)、接收机的总放大倍数
接收机的总放大倍数是指接收机输出的有 用信号电压与输入最小信号电压的比值。 在早期的声呐接收机中,输出有用电压常 指终端设备(如耳机或显示器)可正常工作 时所需要的电压。在近代大多数接收机中 ,输出有用电压则指A/D转换器满度输入 电压;而接收机输入最小信号电压则由声 呐工作于最大作用距离时的目标回波声压 来确定。
二十一
16
四、动态范围压缩和归一化
动态范围压缩的目的:为了适应显示器和 数字系统有限的动态范围,当输入信号大 范围变化时,减小输出端的信号变化范围
二十一
17
四、动态范围压缩和归一化
归一化的目的:使随时间、频率、空间急 剧变化的背景经处理后产生恒定的输出, 即使背景均匀化。
二十一
18
四、动态范围压缩和归一化

声纳信号处理技术在水下目标探测中的应用研究

声纳信号处理技术在水下目标探测中的应用研究

声纳信号处理技术在水下目标探测中的应用研究随着技术的不断进步,声纳信号处理技术在水下目标探测中发挥了重要作用。

声纳信号处理技术是利用声波在水中的传播特性,通过接收和分析反射回来的声波信号来探测水下目标。

本文将对声纳信号处理技术在水下目标探测中的应用进行探讨。

首先,声纳信号处理技术在水下目标探测中的应用主要体现在目标识别和目标定位两个方面。

通过对接收到的声波信号进行处理和分析,可以提取目标的特征信息,从而进行目标识别。

同时,结合声纳阵列的布置和声波信号的传播时间差等特性,可以实现对目标的定位。

这使得声纳信号处理技术在水下目标探测中具有良好的应用前景。

其次,声纳信号处理技术在水下目标探测中所面临的挑战主要有两个方面。

首先是水下环境的复杂性。

水下环境中存在着多种声源,如海洋生物声、水声干扰、底床反射等,这些声源可能会干扰到目标信号的接收。

同时,水下目标的种类众多,大小、形状以及材质也各不相同,这就给目标的识别和定位带来了一定的困难。

其次是声纳信号的处理和分析算法的复杂性。

声纳信号处理需要对接收到的声波信号进行滤波、增益、时差测量等一系列处理步骤,这就需要设计和实现复杂的算法。

针对上述挑战,研究人员提出了一系列的解决方案。

一方面,可以通过优化声纳阵列的布置和参数设置,以减小水声干扰并增强目标信号的接收。

另一方面,可以采用多传感器融合的方法,将其他传感器(如光学传感器、磁力传感器等)的数据与声纳信号进行融合,从而提高目标探测和识别的准确性。

此外,还可以利用深度学习等人工智能技术,对大量的声纳信号进行分析和处理,从而提取更加丰富和准确的目标特征信息。

除此之外,声纳信号处理技术在水下目标探测中还有一些潜在的应用。

首先是潜艇探测与追踪。

潜艇作为一种隐秘而又危险的水下目标,对其进行探测和追踪一直是海军的重要任务。

声纳信号处理技术可以有效地对潜艇进行探测和定位,为海军提供准确的情报和作战支持。

其次是海底资源勘探。

利用声纳信号处理技术可以对海底地形和地质进行探测,从而帮助人们了解海底的环境和资源分布情况,为海底资源的勘探和开发提供科学依据。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

声纳信号处理专题讲义蔡平教授2010年10月第一部分 匹配与高分辨技术一、匹配滤波匹配滤波器的冲击响应:)()(h 0t t t -=*δ(请大家找书确认一下)输入信号的镜像共轭(没有指定时域还是频域),相关器与匹配滤波器等价,输出是匹配滤波器输出的包络:dt t t x dt t t t x t )()()()()(y 0δδ⎰=-⎰=(请大家找书确认一下)结论:在线性处理中,匹配滤波(或相关滤波)可获得的信噪比最大。

在各种分辨技术中,匹配(相关)技术起到了重要的作用。

举例说明:1、傅里叶变换在一个复杂的波形中,它的基本要素是什么?(或者说有哪些波形组合)简言之,复杂波形能分解吗?它的精度如何?(1) 傅里叶变换dt e t x f X ft j π2)()(-⎰=基函数t j t e ft j ωωπsin cos 2-=- ,每个频率分量都由一个正交的接收机组成,如下图所示:c As A幅度:22)(s c A A X +=ω 相位:cs A A arctan )(-=πωϕ 结论:分解由事先设定好的一组正交接收机组成。

它的分辨能力,取决于处理时间T ,其中T1f =∆。

窄带信号的分辨力,取决于处理时间的长短。

测不准原理:π21≥⋅W T )1(≥⋅f t 窄带信号:1=⋅f t 时、频制约,宽带信号:1>⋅f t 时、频无制约。

可见窄带信号的最佳处理器就是FFT 算法的实现。

应用:声纳(雷达)发CW 脉冲接收——>短时FFT在通信中:频移键控——FSK 的最优实现FFT 算法,简称OFDM 。

上述算法是针对窄带信号(CW ),对于宽带信号LFM 信号而言,它对应为分数阶Fourier 变换(公式略)从时频域理解:搜索α角,在该斜率上积分,得到LMF 信号的匹配输出。

分数阶傅里叶变换在t-f 域上积分(t-f 面在时域上的投影)。

它的频率分辨力:T 1f =∆ 它的时间分辨力:B1t =∆ LFM 信号在时间上的投影(信号能量)。

LFM 信号当1>>TW 时可同时获得高的时间分辨力和频率分辨力,当1=TW 时,不能同时获得高的时间分辨力和频率分辨力。

分数阶傅里叶变化1>>TW ,同时具有高的时间分辨力和频率分辨力。

常规信号1=TW ,时间分辨力和频率分辨力是互相制约的。

宽带信号1>>TW ,同时具有高的时间分辨力和频率分辨力。

同理,波束也是分辨最佳。

(这段的内容讲义上不完整,有需要的同学可以请教老师)显而易见,匹配滤波技术在信号处理中占有十分重要的地位。

它的检测能力最强——完全利用了信号的能量,同时与噪声是不相关的,从而有效抑制了噪声。

t-fi f 0f j f结论:匹配滤波是各种估计(高分辨技术)的基础——也可以说,现代信号处理的诸多方法,其基础都是建立在匹配滤波的理论上。

各种线性变换都是建立在匹配滤波的基础上。

最常用的傅里叶变换:dt et x f X ft j π2)()(-+∞∞-⎰= 从公式看:时域信号被变换到频域上。

用频域的物理意义上解释)(f X 有哪些频率组成,它的强度如何?它的分辨率精度如何?问题:数据)(f X 由哪些频率分量组成,如何理解?关键:基函数ft j e π2-是已知的,理论上ω的取值是连续的,但在实际工程中取值是离散的。

∑-=∆⋅∆⋅⋅→⋅102T i j t f i t πωT1f =∆ (T 指处理时间) t ∆(满足采样定理)数据)(f X 如何被分解出各个频率分量的波形?结合匹配滤波器的原理理解,傅里叶变换的基函数:t j t e t i ωωωsin cos +=-t j t i ∆⋅∆⋅⋅+∆⋅∆⋅⋅∑∑j j j f i 2sin fi cos2ππ 其中,T1f =∆(T 指处理时间),t ∆满足采样定理。

能量谱相位谱频域显而易见:)(f X 与t i cos ω输出iE ω,由于i ω已知,则j f 频率和j E 都已知,这样就可以获得各频率上的分布。

第二部分 分数阶傅氏变换分数阶傅氏变换是对宽带信号——线性调频信号是进行匹配滤波的一种快速算法。

由于线性调频信号时宽带信号,它的匹配是在t-f 域上进行的。

线性调频在t-f 域上是一条斜线(对应线性调频的斜率)。

该频率上的能量该频率上的能量分数阶Fourier 变换,是不同斜率的线性调频信号在U 域上的一种变换。

这种变换与常规(CW 信号)的变换相比,优点在于:(1) 同时具有时、频域的分辨能力。

T1f =∆ B 1t =∆ 常规Fourier 变换——>单频CW 信号窄带信号 T1f =∆ (相互制约) 信号越长,频率分辨力越高。

缺点:时间分辨力很差。

分数阶Fourier 变换(U 域),同时具有很高的时间和频率分辨力! 傅氏变换不能得到信号的局部信息,小波变换可以获得局部信息。

因为傅氏变换的基函数与处理时间有关,因此它的时间局部信息不能反映出来,小波就可以反映出信号的局部信息,因为它的基函数是小波基。

小波定义(略)0t 时刻(表示处理数据的时间点),基函数的波形衰落很快,在0t 两边的信号对称。

小波变换:dt ab at a t x b a WT )()(),(-⋅⋅⎰=*ϕ诸多的变换公式,都是事先给定的一组基函数(波形)。

小波的尺度可以压缩、扩张。

小波变换强调局部信息(可以进行伸缩、放大),同时可以进行时-频域的移动、放大、缩小。

维格纳分布——研究多个线性调频信号的分辨问题。

dt e t x t x f t W t f j x ⋅⋅⋅-⋅+⋅-⎰=πττ2)2()2(),((公式需要确认) 在t 时刻,信号能量变化的情况:0=τ时,2)(t x ——>能量最大0≠τ时,时延τ,t 时刻向两边移动。

如果移动小,两个信号的相关性强,信号能量大,在t-f 面上能量最大,如果移动τ,两个信号的相关性小,那么变换后的能量就会小。

这种变化快、慢,取决于信号的形式!是研究波形的有力工具!第三部分 模糊度函数和维纳滤波很早时期(1945年左右),研究波形设计公式——模糊度函数。

模糊度函数和维格纳分布是二维傅氏变换(显然二者是一样的)。

该变换是研究形式设计的工具,如CW 脉冲。

时间分辨力差,频率分辨力好。

注意:分数阶傅氏变换和维格纳分布二者的研究对象——都是针对线性调频信号。

分数阶傅里叶变换,它的基函数是指数调频信号(复数调频)。

这种变换的基函数是线性调频信号。

维格纳分布,他先做局部相关,然后做傅氏变换,得到其功率谱。

注:多个信号的变换存在交叉项上面介绍了匹配滤波理论与各种变换之间的关系。

信号检测的角度,检测性能与信号波形无关,仅需要波形匹配——>得到信号的能量。

从分辨的角度,如果要得到高的分辨力,必须进行信号波形设计。

信号带宽,波形复杂——>可得到好的分辨力。

正如测不准原理所述:π21>>TW )1(>>tf 时间、带宽乘积越大,测量越准。

因此,从检测角度,仅与能量有关;从估计角度,不仅与能量有关,还与波形有关。

匹配滤波输出时信号的能量。

维纳滤波输出期望信号的波形——>信号波形估计。

模型如下图所示:滤波器的输出与期望输出的误差最小,输出时输入信号的波形! 维纳滤波的三大作用:(1)滤波 )()(t s t y =(2)平滑 )()(τ+=t s t y(3)检测 )()(τ-=t s t y)(t e期望信号维纳滤波的传输响应时时变的,因为期望波形时变化的,故早期该滤波器实现是困难的。

第四部分 自适应滤波和K-L 变换60年代发展的自适应技术,推动了维纳滤波器的应用。

原理框图如下:输出误差调整维纳滤波器的权系数,使之输出的误差最小。

方法很多,常用LMS ,RS 等等。

自适应滤波器的结构通常有两种:(1) M A 模型(该框图是用VISO 画的,如果没安装该软件可能会看不到)期望信号(2) A R 模型上述介绍的滤波器,都需要一个已知的波形:匹配滤波器——>参考信号(基函数)维纳滤波器——>期望信号这两种常用方法限制了应用的范围,能不能不用事先设定基函数(或期望信号)?最佳的滤波方法——>K-L 变换K-L 变换是从被处理的数据中自适应分解出诸多不相关的基函数——>特征矢量(特征函数)和特征值(能量)。

特征矢量必须满足:)()()(t dt t g t g ij j i δ=⋅⎰特征值:i i dt t x g t x λ=⋅⎰))(()( )2,1(M i =K-L 变换时直接从被处理的数据中提取基函数)(t g i ,在保证各基函数正交的基础上可以得到一组值(特征值)表示该特征矢量的能量值。

第五部分空间域的信号检测和分辨空间匹配滤波——波束形成(1) 延时相加(宽带)(2) 相移相加(窄带)(3)宽带信号亦可分为不同的窄带相移求和(变频到一个统一的频率0f )自适应波束形成常规波束形成亦称空域匹配滤波。

常规阵 辅助阵辅助阵将波束内信号减掉,然后用波束外的干扰和噪声去抑制波束内的干扰和噪声。

空间谱估计:将时域的K-L 变换,应用到空间域上,形成空间谱估计技术。

空间投影:Cd θτsin = 两个相邻阵元,不同之处在于一个相位差。

θλπωτθωsin 2sin d C d == 这样就定义一个空间频率的概念θλπθsin 2sin d kd =当入射方向变小时,空间采样间隔变小,空间频率变高,空间频率升高;当入射方向较大时,空间采样间隔变大,空间采样率低,空间频率变低。

因此,从直线阵列来看,它采到空间的信号频率是由信号入射角度的不同而变化。

换言之,当不同方位目标在直线阵上的投影是不同的,即入射方位i θ的不同。

在阵元(水平方向)反映出信号频率的不同(i θ小,空间频率高,i θ大,空间频率低)。

因此空间方位在直线阵的表示是不同频率变化的空间信号。

注:空间信号不一定是完整的?空域频率:θθλsin sin fd C d f == 这样,空间每一次采样(快拍,即相当于一组时间采样数据),这组数据对应的是方位θ 的一一对应关系。

这样就可以将时域上的K-L 变换直接用到空域处理。

将频域上的高分辨谱估计技术,可以完全照样用到空间处理。

目前提出的各种算法(高分辨)其理论基础是K-L 变换。

从采样数据中,自适应的分解出特征向量和特征值(注:不同的方法分解精度不同,但原理是一样的)。

在每一组空间采样中,按不同的算法可以求出特征矢量(波形)和特征值(能量)。

N 次“快拍”信号的平均,可以提高信噪比。

空间高分辨技术通过基阵投影关系,变换到对投影信号的直接基元采样(类似于时间采样)。

MUSIC 算法(1) 直接对基元采样(空间)110,-N x x x 可以得到X T R XX E ∧=][ (2) 对协方差矩阵进行特征值分解H i iH S X UU I U UR R λσ∑=+=2(该公式需要重新确认)其中s R 为信号的协方差矩阵,i λ为特征值(能量),i U 为特征矢量(波形)。
