第九章聚合物的电性能与光性能 91 高聚物的介电性能

第九章聚合物的电性能与光性能 91 高聚物的介电性能

第九章聚合物的电性能与光性能9.1 高聚物的介电性能介电性是指高聚物在电场作用下,表现出对静电能的储存和损耗的性质,通常用介电常数和介电损耗来表示。

(1)介电极化绝大多数高聚物是优良的电绝缘体,有高的电阻率,低介电损耗、高的耐高频性和高的击穿强度。

但在外电场作用下,或多或少会引起价电子或原子核的相对位移,造成了电荷的重新分布,称为极化。

主要有以下几种极化:(1)电子极化,(2)原子极化,(3)偶极极化。

前两种产生的偶极矩称诱导偶极矩,后一种为永久偶极矩的取向极化。

极化偶极矩()的大小,与外电场强度(E)有关,比例系数称为分子极化率。

= E按照极化机理不同,有电子极化率,原子极化率(=+)和取向极化率。

=(为永因而对于极性分子=++对于非极性分子=+根据高聚物中各种基团的有效偶极矩,可以把高聚物按极性大小分为四类:非极性:PE、PP、PTFE弱极性:PS、NR极性:PVC、PA、PVAc、PMMA强极性:PVA、PET、PAN、酚醛树脂、氨基树脂高聚物的有效偶极矩与所带基团的偶极矩不完全一致,结构对称性会导致偶极矩部分或全部相互抵消。

介电常数是表示高聚物极化程度的宏观物理量,它定义为介质电容器的电容C比真空电容器C0的电容增加的倍数。

式中:为极为感介电常数的大小决定于感应电荷的大宏观物理量与微观物理量之间的关系可以用Clausius-Mosotti方程给出:摩尔极化度P=(对非极性介质)=(对极性介质)(2)介电损耗聚合物在交变电场中取向极化时,伴随着能量消耗,使介质本身发热,这种现象称为聚合物的介电损耗。

常用复数介电常数来同时表示介电常数和介电损耗两方面的性质:为实部,即通常实验测得的;为虚部,称介电损耗因素。

=+=式中:为静电介电系数;为光频介电系数;为偶极的松弛时间。

介电损耗为=,一般高聚物的介电损耗很少,=-2~10-4,与的关系可用Debye方程描述:式中:N为单位体积中的分子数。

以对作图称为Cole-Cole图,表征电介质偏离Debye松弛的程度。

聚合物电学性能

聚合物电学性能

影响聚合物介电性能的因素
高聚物的分子结构
交变电场的频率
影响高聚物介电性的因素 温度 湿度 增塑剂
• 1. 结构因素是决定高聚物介电性的内在原因,包括是高聚物 分子极性大小和极性基团的密度,以及极性基团的可动性。 a. 分子极性 • 根据单体单元偶极矩的大小,可将高聚物大致归为四类
• 单体单元偶极矩增加,高分子极性增加,介电系数和介电损 耗增加。
• 高聚物的压电极化与热电极化力场可以是应变恒定或应力 恒定的,由此导致的电极化(P)改变可分别用压电系数 d和e表示
• 式中,d是压电应变系数,e是压电应力系数,A是电极面 积,P为电极化强度,X代表外应力,S代表应变,E是电 场强度,T是温度 • 由温度改变导致的焦电性可由焦电系数p表示
• 高聚物的压电极化与热电极化
位置发生了变化。极化所需时间约为10-13s,并伴有微量能量损耗;适用
对象:所有高聚物
电子极化和原子极化是由于分子中正负电荷中心发生位移或分子变形引起
的,所以统称为变形极化或诱导极化,其极化率不随温度变化而变化。
iii. 取向极化(又称偶极极化): 是指在外电场的作用下,极性分子沿电 场方向排列而发生取向。 由于极性分子沿外电场方向的转动需要克服本身的惯性和旋转阻力, 所以极化所需时间长,而且由于高分子运动单元可从小的侧基到整个大分 子链,所以完成取向极化所需的时间范围很宽,一般为10-9s,发生在低频 区域,适用对象:极性高聚物
第 7 章
聚合物的电学性能
第一节:聚合物的介电极化和介电松弛行为
第二节:聚合物的压电极化与焦电极化
莫芳
电学性质: 在外加电压或电场作用下的行为及其所表现出来的
各种物理现象,包括在交变电场中的介电性质、在

聚合物的电学、热学和光学性能—聚合物的电学性能(高分子物理课件)

聚合物的电学、热学和光学性能—聚合物的电学性能(高分子物理课件)
导电高分子
表征材料电性能的另一个重主要参量是电导率。电导率的定义可以由欧姆定律给出:当施加的电场产生电流时,电流密度J正比于电场强度E,其比例常数,即为电导率σ,即:电导率σ= J(电流密度) /E(电场强度) 电导率与电阻率关系为σ=1/ρ,单位为西门子每米,即S/m。 电导率的大小反映了物质输送电流的能力。ρ愈小,σ愈大,材料导电性能就越好。
界面极化
PE能否发生取向极化?纯PE,界面极化能否发生?
思考题
介电性指在电场作用下,构成物质的带电粒子只能产生微观上的位移而不能进行宏观上的迁移的性质,宏观表现出对静电能的储蓄和损耗的性质,这是由于聚合物分子在电场作用下发生极化引起的,通常用介电系数ε和介电损耗表示。
二、聚合物的介电性能
例如喷涂在聚合物表面的抗静电剂,通过其亲水基团吸附空气中的水分子,会形成一层导电的水膜,使静电从水膜中跑掉。
在涤纶电影片基上涂敷抗静电剂烷基二苯醚磺酸钾,结果片基表面电阻率降低7~8个数量级。
另外,根据制造复合型导电高分子材料的原理,在聚合物基体中填充导电填料如炭黑、金属粉、导电纤维等也同样能起到抗静电作用。
相对于本征型导电高分子而言,这种复合材料的制备无论在理论上还是应用上都比较成熟,具有成型简便、重量轻、可在大范围内根据需要调节材料的电学和力学性能、成本低廉等优点,因而得以广泛开发应用。
复合型导电高分子的基体有:
常用的导电填料有:
碳类(石墨、炭黑、碳纤维ห้องสมุดไป่ตู้石墨纤维等)
金属类(金属粉末、箔片、丝、条或金属镀层的玻璃纤 维、玻璃珠等)
聚合物与聚合物摩擦时,介电系数大的聚合物带正电,介电系数小的带负电。另外聚合物的摩擦起电顺序与其逸出功顺序也基本一致,逸出功高者一般带负电。

高分子物理考研习题整理09 聚合物的电学性能汇编

高分子物理考研习题整理09 聚合物的电学性能汇编

1 聚合物的极化与介电性能1.1 介电极化①什么是高分子的极化?高分子在外电场中的极化有哪几种形式?各有什么特点?极化的机理是什么?非极性分子和极性分子在外电场作用下极化有什么不同?绝大多数聚合物是优良的电绝缘体,有高的电阻率、低介电损耗、高的耐高频性和高的击穿强度。

但在外电场作用下,或多或少会引起价电子或原子的相对位移,造成电荷的重新分布,称为极化。

高分子在外电场中的极化有电子极化 、原子极化和取向极化三种形式:(1)电子极化是分子中各原子的价电子云在外电场作用下,向正极方向偏移,发生了电子相对于分子骨架的移动,使分子的正、负电荷中心的位置发生变化引起的。

电子极化弱,但极快。

(2)原子极化是分子骨架在外电场作用下发生变形造成的。

原子极化比电子极化更弱,速度比电子极化慢。

(3)取向极化(或称偶极极化)是极性分子骨架在外电场作用下沿电场的方向排列,产生分子的取向。

取向极化较慢,但对总极化的贡献是很大的。

前两种产生的偶极矩为诱导偶极矩,后一种为永久偶极矩。

非极性分子只有电子极化和原子极化,而极性分子除电子极化和原子极化外还有取向极化。

②什么是分子极化率?极化偶极矩(μ)的大小与外电场强度(E )有关,比例系数α称为分子极化率,μ=αE 。

③如何区分极性聚合物和非极性聚合物?列举至少3个极性聚合物与3个非极性聚合物 根据聚合物中各种基团的有效偶极矩μ或介电常数ε,可以把聚合物按极性大小分为四类:非极性(μ=0,ε=2.0~2.3),如PE,PP ,PTFE,PB ;弱极性(0<μ≤0.5deb ,ε=2.3~3.0),如PS,NR ;极性(0.5deb <μ≤0.7deb ,ε=3.0~4.0),如PVC,PA,PVAc,PMMA ;强极性(μ>0.7deb ,ε=4.0~7.0),如PVA,PET,PAN,酚醛树脂,氨基树脂。

注意:聚合物的有效偶极矩与所带基团的偶极矩并不完全一致,结构对称性会导致偶极矩部分或全部抵消。

高分子材料电与光性能

高分子材料电与光性能

(三)导电高分子材料
本征型导电高分子:这些材料分子链结构的 一个共同特点是具有长程共轭结构,以单键隔 开的相邻双键或(和)三键形成共轭结构时, 会有π -电子云的部分交叠,使π -电子非定域 化。聚乙炔、聚对苯撑、聚吡咯、聚噻吩 。
复合型导电高分子材料:复合型导电高分子 材料是指以绝缘的有机高分子材料为基体,与 其它导电性物质以均匀分散复合、层叠复合或 形成表面导电膜等方式制得的一种有一定导电 性能的复合材料。环氧树脂、酚醛树脂、硅橡 胶、乙丙橡胶
提高塑料制品的表面光泽度,称为增亮改性;反之称为 消光改性。
塑料增亮 1)树脂的选择:其中蜜胺树脂和ABS两种光泽性最突出 2)添加剂的选择 几种填料影响大小的为: 金属盐<玻璃纤维<滑石粉<云母 填料的形状其影响大小的为: 球状<粒状<针状<片状 填料的填充增大,填充制品的表面光泽度降低。
第二节、高分子材料的光学性能
光的折射 光的反射 光的吸收 光的散射 高分子材料的透光性与雾度
一、光的折射
1.折射与折射率 当光从真空进入较致密的材料时,其速度降 低。光在真空和材料中的速度之比即为材料 的折射率。
两种材料间的相对折射率:
n1和n2是两种材料的折射率。
2、高分子材料折射率的影响因素
三、聚合物的静电特性
摩擦起电和接触起电是人们熟知的静电 现象,对于高分子材料尤其常见。在高分子 材料加工和使用过程中,相同或不同材料的 接触和摩擦是十分普遍的。一般来说,静电 是有害因素。常用的除静电方法有在聚合物 表面喷涂抗静电剂或在聚合物内填加抗静电 剂。加入抗静电剂的主要作用是提高聚合物 表面电导性或体积电导性,使迅速放电,防 止电荷积累。
研究聚合物电学性能的缘由 :

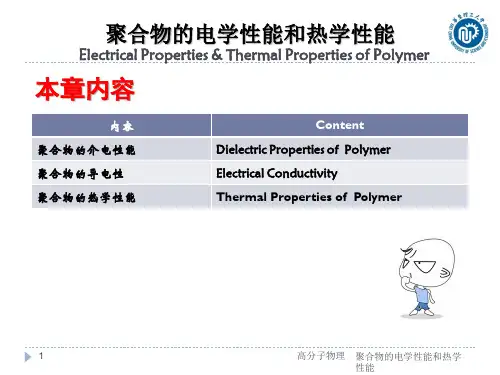

聚合物的电学性能和热学性能

聚合物的电学性能和热学性能

3
高分子物理
聚合物的电学性能和热学 性能



极化:在外电场作用下,电介质分子或某些基团中电荷分 布发生相应变化。 极化分为:电子极化、原子极化、偶极极化(取向极化) 电子极化:在外电场作用下,分子中各原子的价电子云发 生相对分子骨架的移动,分子的正负电荷中心的位置发生 变化 特点:电子云移动很小,极化时间极短 原子极化:在外电场作用下,分子骨架发生变形,使分子 中正负电荷中心发生相对位移

11 高分子物理 聚合物的电学性能和热学 性能

介电损耗为介电损耗角的正切值:
0 1 2 2
,

,,
( 0 ) 1 2 2
tgδ=ε ” /ε ’ 其中,ε0为静介电常数 ε∞为光频时介电常数
12
高分子物理
聚合物的电学性能和热学 性能
14
高分子物理
聚合物的电学性能和热学 性能
5)增塑剂 增塑剂使聚合物粘度下降,使取向极化容易,加增塑剂与 升高温度有相同作用。 6)杂质 极性杂质或导电杂质使电导电流增大,极化率增大,介电 损耗增大。如:水
15
高分子物理
聚合物的电学性能和热学 性能
3、聚合物的介电击穿 介电击穿现象:在强电场中,随电压升高,dU/dI减小, 电流比电压增加得更快,当dU/dI=0,即电压不变,电流 继续增大,材料突然从介电状态变为导电状态,有时伴随 物理破坏 dU/dI=0时的电压Ub称为击穿电压
6.2 聚合物的热学性能
6.2.1 聚合物的耐热性 升温:聚合物物理变化(软化、熔融)、化学变化(降解 、分解、氧化、交联等等) 聚合物耐热性:聚合物在特定环境下的热变形性和热稳定 性 耐热聚合物:1)软化点、熔点高,并保持材料的刚性和强 度,在外力作用下,蠕变慢,保持尺寸稳定性;2)高温 下不发生热分解等 耐热聚合物加工性较差

第九章 高聚物的电性能

第九章 高聚物的电性能
15 1.5 20 9 3 0
15
ε ′
10 15 9
ε ″ 20
1.0
3
0 0.5
5
0
20
40
60 T(℃)
80
100
0
20
40
60 T(℃)
80
100
增塑剂加入量对PVC介电性能的影响
△杂质对高聚物介电性的影响 规律:导电性或极性杂质的存在,增加高聚物电导电流的极化率,使介电损耗增大。 ▓实例 HDPE杂质1.9%降到0.03%时,tanδ 从14×10-4降到tanδ 14×10-4
+ + 分离 +
| | | | |

+ A 带 电
A 电中性
B
B
物体的静电现象
§9-4 高聚物的静电现象
▲高聚物的带电半衰期与带电序列
高 聚 物 半衰期,s 正电荷
聚乙烯基咪唑 赛璐璐 聚N,N-二甲丙烯酰胺 聚丙烯酸 羊毛 棉花 聚n-乙烯基吡咯酮 聚丙烯腈 聚已二酰已二胺 聚乙烯醇 0.1 0.3 0.66 1.5 2.5 3.6 41 667 936 8470§9-1 高聚物ຫໍສະໝຸດ 介电性一、高聚物分子的极化
▲定义 高聚物的介电性是指高聚物在电场的作用下,表现出对静电能的储蓄的损耗的性质。 高聚物的极性 高聚物的极化 介电常数 介电损耗
影响高聚物介电性的因素
▲高聚物的极性与类别
介电性的表示方法
高聚物的极性类 别
非极性高聚物(PE、PP、PTFE等) 弱极性高聚物(PS、PIP等) 极性高聚物(PVC、PA、PVAC、PMMA等) 强极性高聚物(PVA、PAN、PET、酚醛树脂、氨基树脂等)
φ
V
高聚物介电损耗示意图

聚合物光电响应性能的研究及应用

聚合物光电响应性能的研究及应用

聚合物光电响应性能的研究及应用引言聚合物光电响应性能的研究与应用一直是材料科学领域的热点话题。

随着人们对更高效能的光电器件需求的不断提升,聚合物材料也得到了更广泛的关注。

随着材料科学的快速发展,聚合物光电响应性能不断被改进和优化。

本文将着重探讨此方面的研究进展和应用前景。

第一部分聚合物光电响应性能介绍聚合物是一种由多个单体化合物通过共价键结合而成的高分子化合物。

聚合物具有很高的化学稳定性,耐光性和耐热性。

此外,它们也能够表现出许多独特的光学和电学性质,因此成为了新型光电器件的有力材料之一。

聚合物的光电响应性能取决于聚合物中在材料结构中的位置和配置。

聚合物材料中的共轭结构是实现高电荷移动性和光响应性的关键要素。

第二部分聚合物光电响应性能的研究2.1 光敏性聚合物的光敏性是指聚合物在受光照射后发生的一系列光学变化。

这些光学变化包括色谱移动,吸收率变化和荧光发射。

聚合物的光响应性能取决于聚合物分子中的共轭体系。

2.2 光电导率聚合物的光电导率是指在光照射下聚合物的导电性能。

这种光电响应性能使得聚合物成为了新型高效能太阳能电池的有力材料之一。

聚合物的光电导率取决于聚合物分子结构和共轭位置。

2.3 生物传感器聚合物也可以被应用于生物传感器中。

聚合物生物传感器主要利用聚合物的特殊的光学和电学响应性质来检测生物分子。

例如,聚合物薄膜可以被表面浸润修饰以使其与特定分子复合,从而实现检测和分析。

第三部分聚合物光电响应性能的应用3.1 光电器件聚合物电池是一种新型的太阳能电池,利用聚合物作为光吸收材料和电荷传输材料。

聚合物太阳能电池具有结构简单,生产成本低廉,可弯曲等特点,已经成为了可持续能源技术的热门材料。

3.2 智能材料聚合物的光电响应性质还被应用于智能材料中。

智能材料是一种能够根据外部刺激而自主变化形态或性质的材料。

在智能材料中,聚合物通常被利用其特殊的系统响应性能,例如,电致变色,热致开关和机械反应等。

3.3 生物材料聚合物也能在生物医学上实现广泛的应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

温度对取向极化(介电常数)的影响:
温度↑分子热运动加剧,对偶极取向干扰大——极化↓ 温度↑粘度降低分子间相互作用减小,容易转向——极化↑ 一般:温度较低时前者为影响较大,温度较高时后者为主
四. 影响介电性能的因素
频率
频率很高:tg 较小
作用时间分子运动时间
频率很低:tg 较小
几种高透过率材料的极限透过率
PS
n 1.60 T% 89.9
PMMA
1.49 92.5
PC
1.59 90.1
PET
1.58 90.5
石英
1.45 93.5
9.2.3 透明性与光导
二. 光导纤维——全反射 光从介质 空气 入射角 < 反射角 o 当 达到90 时则将不产生折射——全反射 全反射时的临界入射角:n sin = 1
较高的导电性能
三.影响高聚物导电性能的因素
温度对导电性能的影响:
v Ae
E
RT
T—温度
E—活化能 A、R—常数 o 如:PMMA T=20 C时 o T~100 C时
v 10 cm
v 1014 cm
16
三.影响高聚物导电性能的因素
结晶、取向和交联:
使高聚物丧失电绝缘的性能——击穿 击穿性能的表征——击穿强度 E
VC 击穿的电压 E d 聚合物的厚度
千伏 单位 毫米
9.1.3 高聚物的击穿 击穿的两种形式 电击穿

热击穿

漏电流使聚合物发热 发热使温度升高 进而使电阻率 进一步使漏电流 继续使温度 电阻率直至击穿
9.1.2 高聚物的导电性能
一.导电性的表征——电阻率
S v R v cm d
l s R s d
体积电阻系数 表面电阻系数 S:电极面积 d:厚度 l:电极长度 RV:体积电阻 RS:表面电阻
二. 高聚物的漏电流(体积电阻率)
高聚物的体积电阻率:1010~1020 之间
光弹性效应:
应力作用——使介质产生光学各向异性
应力去除——介质恢复各向同性
n = n// - n
9.2.3 透明性与光导 一. 透明性的衡量——透过率 T
T= I / Io
Io 、I 分别为入射、透射光强
反射——与介质折射率有关 光损失 吸收——与介质化学结构、波长有关 散射——与介质微观的聚集状态有关 非晶聚合物散射损耗小 结晶聚合物散射损耗大
9.2.1 折射、反射和吸收
三.吸收 光的吸收 与聚合物的化学结构和光的波长有关 聚合物在可见光区一般无特殊的吸收 聚合物在红外、紫外区有特殊的吸收带 光谱分析基本原理: 原子或基团振动频率=光波频率时有吸收
9.2.2 双折射
介质在相互垂直的两个方向折射率之差
高分子薄膜、纤维各向异性明显n大
三.影响高聚物导电性能的因素
分子结构——高聚物导电性能的内在因素
16 ~18 10 cm (PE等) 饱和的非极性高聚物: v
一般的极性高聚物: 共轭结构的高聚物: 电荷转移络合物 自由基-离子化合物 有机金属聚合物等
v 1012~15 cm (PVC等) v 104~10 cm(聚乙炔等)
四. 影响介电性能的因素
温度 T
温度很低: 分子运动松弛时间 > 电场变化的作用时间 t 极化转向不能进行 tg 0 温度很高: 分子运动松弛时间 < 电场变化的作用时间 t 极化转向滯后电场变化极小 0 特定温度:分子运动松弛时间 ~ 电场变化的作用时间 t 介质损耗 t g 有最大值 注意:电导损耗对tg 的影响,当温度足够高时可成主要损耗
二. 介电常数(系数)ε
Q S o C:含有电介质电容器的电容 C U d
Co:该真空电容器的电容
ε
Qo S Co o U d
-12 法拉 / 米 为真空电容率 = 8 85 10 o
二. 介电常数ε
介电常数
C Co
描述电介质材料储存电能大小的物理量
ε
是宏观上反映电介质极化程度参数 ε 大——极化强 ε 小——极化弱
第七章 高聚物的电学和光学性能
桂林理工大学 材料科学与工程学院 高分子材料与工程专业 彭锦雯
内容提要
高聚物的电学性能
介电性能、电导性能和电强度 高聚物的光学性能 折反射、双折射、透明性和光导性
9.1
高聚物的电学性能
高聚物的介电性能
高聚物的介电常数(系数)
高聚物的介电损耗(介质损耗)
作用时间分子运动时间
适当频率: tg 最大
作用时间~分子运动时间
四. 影响介电性能的因素
电压
外电场电压增大偶极取向、电导损耗 ∴电压增大将导致高聚物介电损耗tg的 增塑剂 增塑剂加入分子间作用减小极化转向容易 相当于温度 加入极性增塑剂增加新的极化作用 使 tg 和ε 杂质——对介电性能影响很大 导电杂质和极性杂质(如水)



聚合物结构及制品的形状 外界的介质环境、温度 电场的频率、加压的方式和电极的形状 聚合物的纯度与杂质含量
9.2 高聚物的光学性能
反射

介质
进入介质
吸收 散射 透过
动、热能
9.2.1 折射、反射和吸收
一. 折射
n 1 sin n 2 sin
聚合物 n(1.3~1.7)
光线 :空气 (n≈1)
链段运动困难、自由体积减小 使离子迁移困难——离子电导 分子堆砌紧密 有利于分子间电子的传递——电子电导
分子量: 分子量增加分子内的通道——电子电导 分子量由于链端效应使自由体积离子电导 杂质、添加剂——使电导明显增加
9.1.3 高聚物的击穿
当所加电场强度达到某一临界值
四. 影响介电性能的因素
高聚物的分子结构

非极性高聚物μ = 0~0.5 D
介电常数ε 和介质损耗 tg 较低 ε :22~2.7 tg : ~10-4

极性高聚物μ >0.5 D 介电常数ε 和介质损耗 tg 较大 ε :30~7.0 tg : ~10-1~-3
常见高聚物的ε和 tgδ
sin n 聚合物的折射率: sin 影响聚合物折射率的因素:

芳环具有较高的折射率 甲基、F原子具有较低的折射率 波长 折射率
9.2.1 折射、反射和吸收 二. 反射
光线垂直由空气介质 反射系数 R
聚合物介质
2
n 1 R 2 n 1
R
所以: 聚合物的 n
介质
温度高,分子热运动激烈极化分子不易排列整齐, α
μ

一.分子的极化
取向极化——在外电场作用下极性电介
质分子发生转向运动 极性分子在电场中的转动
一.分子的极化
极化过程:
需要克服分子间的相互作用 需要时间——对小分子可忽略(10 -8~10秒) 高聚物分子运动单元有大有小(多重性) 极化过程是一个松弛过程,不能忽略 (10 几~ -10秒)
高聚物的漏电流包括三个部分:
瞬时电流 Id ——由电子或原子极化引起 10-13 ~10-15 秒 极化电流 Ia ——由极性基团、偶极取向极化 等引起,随时间逐渐减小0。 10 0~4 秒 漏电电流 I ——由可移动的离子、自由电子等 带电粒子沿电场方向运动形成的稳定电流

高聚物的漏电流(体积电阻率)
三.介质损耗tg
介质损耗:在交变电场中电介质产生的损耗而
发热 介质损耗的原因:

分子极化过程中——由于分子运动克服内摩擦力 作功消耗电能为“极化损耗” 微量的导电载流子在交变电场下运动时—— 克服内摩擦力作功消耗电能为“电导损耗”
极性高聚物的介质损耗主要是极化损耗 介质损耗的利用:高频加热(薄膜袋封口等)
高 聚 物 聚四氟乙烯 聚乙烯 聚丙烯 聚苯乙烯 聚氯乙烯 环氧树脂 硝化纤维素 ε(60HZ) 2.0 2.25~2.35 2.2 2.45~3.10 3.2~3.6 3.5~5.0 7.0~7.5 tgδ(50HZ) <0.0002 ~0.0002 0.0002~3 <0.0003 0.007~0.02 0.002~0.01 0.09~0.12
9.1.1 高聚物的介电性能 高聚物在外电场作用下出现的 电能储存和损耗的性质 由高聚物的分子在外电场中 的极化引起的 介电常数ε 和介质损耗tgδ 可描述其介电性能
介电 性能
一.分子的极化
极化——在外电场作用下,电介质(高聚物)分子 中电荷分布发生相应变化的现象。

电子极化:电子云相对原字核的位移 极化程度(极化率α e)很小,极化时间很短10-15~13秒 原子极化:原子核之间的相对位移 极化程度(极化率α a)更小,极化时间短10-13秒 取向(分子)极化:极性分子的转向运动 极化程度(取向极化率α μ ),极化时间与运动单元大小 有关
高聚物的绝缘性能
高聚物的电导性能 高聚物的电强度(介电强度)
9.1
高聚物的电学性能
高聚物的电学性能: 高聚物在外电场作用下的行为 及其表现出来的各种物理现象 介电常数ε 高聚物的 介电损耗 tgδ 电学性能 绝缘电阻(系数)ρ 介电程应用中对高聚物的电学性能有不 同的要求: 电容器:ε 大 、tgδ 小、ρ 和 E大 电器绝缘: tgδ 小、ρ 和 E大 无线、通讯及遥控:高频性能优良
特征:击穿强度与
带电粒子在电场作用下运 动 当电场强度很高时带电粒 子运动速度极快 高动能的带电粒子碰撞产 生新的带电粒子 连锁反应使带电粒子数量 激增直至击穿
温度、厚度有关
