聚合物的电性能及导电高分子材料
导电高分子材料
导电高分子材料引言导电高分子材料是一类具有导电性能的高分子材料，通常通过将一定量的导电剂与高分子基体进行混合来实现。
导电高分子材料具有许多独特的性能和应用，因此在电子学、能源技术、催化剂等领域有着广泛的应用和巨大的发展潜力。
1. 导电机制导电高分子材料的导电性能主要来源于导电剂的存在。
常见的导电剂包括金属粉末、碳纳米管、导电聚合物等。
这些导电剂在高分子基体中形成导电网络，使得材料能够传导电流。
导电高分子材料的导电性能与导电剂的种类、含量、分散性以及高分子基体的性质密切相关。
2. 特殊性能与应用导电高分子材料具有许多特殊的性能，使得其在多个领域具有广泛的应用。
2.1 电子学领域导电高分子材料在电子学领域有着重要的应用，例如导电高分子材料可以用于制备有机导电薄膜晶体管（OFET），用于构建柔性显示器、智能传感器和可穿戴设备等。
导电高分子材料不仅具有良好的导电性能，还具有优秀的可拉伸性和柔韧性，能够适应各种复杂的电子设备形状。
2.2 能源技术领域导电高分子材料在能源技术领域也有广泛的应用。
例如，导电高分子材料可以用于制备柔性太阳能电池，用于光电转换、能源收集和储存等。
导电高分子材料具有较高的导电性能和光吸收性能，可以有效提高太阳能电池的能量转换效率。
2.3 催化剂领域导电高分子材料还可以作为催化剂载体，用于催化剂的载体和固定。
导电高分子材料具有较大的比表面积和多孔结构，能够提供更多的活性位点和催化反应的接触面积，从而提高催化剂的反应效率和稳定性。
3. 导电高分子材料的制备方法导电高分子材料的制备方法多种多样，常见的制备方法包括物理共混法、化学共混法、原位聚合法等。
其中，物理共混法是将导电剂和高分子基体通过物理混合来制备导电高分子材料，适用于一些导电剂与高分子基体相容性较好的体系；化学共混法是通过化学反应将导电剂与高分子基体结合，适用于一些导电剂与高分子基体相容性较差的体系；原位聚合法是在高分子合成过程中引入导电剂，使导电剂与高分子基体同时合成。
导电高分子材料的制备及其电性能研究
导电高分子材料的制备及其电性能研究近年来，随着电子科技的迅猛发展，导电高分子材料逐渐成为电子器件领域的研究热点。
导电高分子材料具有优秀的导电性能、柔性和可塑性等优点，可以应用于柔性电子、光电器件等领域。
本文将介绍导电高分子材料的制备方法和其电性能研究。
一、导电高分子材料的制备方法导电高分子材料的制备方法多种多样，常见的有掺杂法、化学合成法和物理气相沉积法等。
掺杂法是通过将导电剂掺杂到聚合物中，实现导电高分子材料的制备。
常用的导电剂有聚苯胺、聚乙炔、碳纳米管等。
掺杂法制备的导电高分子材料具有较好的柔性和导电性能。
化学合成法是通过化学反应合成导电高分子材料。
常见的化学合成方法有聚合物接枝法、粘度聚合法、嵌段共聚法等。
这些方法能够控制导电高分子材料的分子结构和导电性能。
物理气相沉积法是利用气相沉积技术在聚合物表面沉积导电薄膜，从而制备导电高分子材料。
这种方法制备的导电高分子材料具有较高的导电性能和热稳定性。
二、导电高分子材料的电性能研究导电高分子材料的电性能研究是评价其应用价值的重要指标。
常见的电性能包括电导率、电阻率、介电常数、载流子迁移率等。
电导率是导电高分子材料导电性的量化指标，通常以S/cm为单位。
电导率与材料的化学结构、掺杂浓度、掺杂方式等因素密切相关。
电阻率是导电高分子材料电阻的倒数，单位为Ω·cm。
较低的电阻率意味着较好的导电性能。
介电常数衡量了导电高分子材料对电场的响应能力。
介电常数越大，材料对电场的响应越强，适用于电容器、绝缘材料等领域。
载流子迁移率是导电高分子材料中载流子在电场作用下的迁移速率，是评价导电高分子材料导电性能的重要参数。
载流子迁移率的大小与材料结晶度、分子排列等因素有关。
三、导电高分子材料的应用前景导电高分子材料在柔性电子、光电器件等领域有着广泛的应用前景。
例如，导电高分子材料可以用于柔性显示器、触摸屏和可穿戴设备等电子产品的制备。
由于导电高分子材料的柔韧性和可塑性，可以制备出轻薄柔性的电子器件，满足人们对便携性和舒适度的需求。
导电聚合物材料
导电聚合物材料导电聚合物材料是一种具有导电性能的高分子材料，其在电子、光电子、传感器等领域具有广泛的应用前景。
导电聚合物材料具有优异的导电性能、机械性能和化学稳定性，因此备受关注，并被广泛用于柔性电子、生物医学、能源储存等领域。
导电聚合物材料的导电性能主要来源于其分子结构中的共轭结构单元，如苯环、噻吩环等。
这些共轭结构单元能够形成π-π共轭结构，促进电子的传输，从而赋予材料良好的导电性能。
同时，导电聚合物材料还具有较高的柔韧性和可塑性，能够在各种形状的基底上制备成薄膜、纤维等形式，满足不同应用场景的需求。
在柔性电子领域，导电聚合物材料被广泛用于柔性电子器件的制备。
比如，利用导电聚合物材料可以制备柔性导电薄膜，用于制备柔性电子设备，如柔性传感器、柔性显示器等。
这些柔性电子器件具有轻薄柔软、可弯曲、可拉伸的特点，能够与人体皮肤接触，具有广泛的生物医学应用前景。
在生物医学领域，导电聚合物材料还被用于制备生物传感器、医用电极等器件。
这些器件能够与生物体接触，实现生物信号的检测、记录和调控，对于疾病诊断、治疗具有重要意义。
同时，导电聚合物材料还可以用于组织工程、再生医学等领域，为生物医学领域的发展提供新的可能性。
在能源储存领域，导电聚合物材料被用于制备超级电容器、锂离子电池等储能设备。
由于其良好的导电性能和化学稳定性，导电聚合物材料能够提高储能设备的性能，并且具有较高的安全性，为新能源的发展提供了重要支持。
总的来说，导电聚合物材料具有广泛的应用前景，在柔性电子、生物医学、能源储存等领域都有重要的作用。
随着材料科学的不断发展和创新，相信导电聚合物材料将会在更多领域展现其优异性能，为人类社会的发展和进步做出更大的贡献。
第10章聚合物的电性能
e和 的a 值不随温度而变化，仅取决于分子中电子云和原子
的分布情况。电子极化和原子极化在所有电介质中（包括极性介质和 非极性介质）都存在。
第六页，编辑于星期一：十六点 三十分。
取向极化或偶极极化
极性分子本身具有永久偶极矩，通常状态下由于分子的热运 动，各偶极矩的指向杂乱无章，因此宏观平均偶极矩几乎为零。
根据上式，我们可以通过测量电介质介电系数 求得分 子极化 率 。另外实验得知，对非极性介质，介电系数 与介质的光折射
率n的平方相等， ，此式联系着介质n2的电学性能和光学性能。
第十四页，编辑于星期一：十六点 三十分。
2、介电损耗
电介质在交变电场中极化时，会因极化方向的变化而损 耗部分能量和发热，称介电损耗。
对非极性聚合物而言，电导损耗可能是主要的。 对极性聚合物的介电损耗而言，其主要部分为极化损耗。
已知分子极化速率很快。电子极化所需时间约
1秒0，15原 1子0极13
化需略大于
秒。但取向10极1化3 所需时间较长，对小分子约大于
秒，对大分子更长一些。10 9
第十六页，编辑于星期一：十六点 三十分。
极性电介质在交变电场中极化时，如果电场的交变频率很 低，偶极子转向能跟得上电场的变化，如图9-3（a），介电损 耗就很小。
实数部分 I R C0V * 与交变电压同相位，相当于流过 “纯电阻”的电流，这部分电流损耗能量。
第二十一页，编”电流与“电容”电流之比表征介质的介电损耗：
tg I R C0V * IC C0V *
（9-10）
式中δ称介电损耗角， t称g介电损耗正切。 tg 的物理意义是在每个交变电压周期中，介质损耗的能量

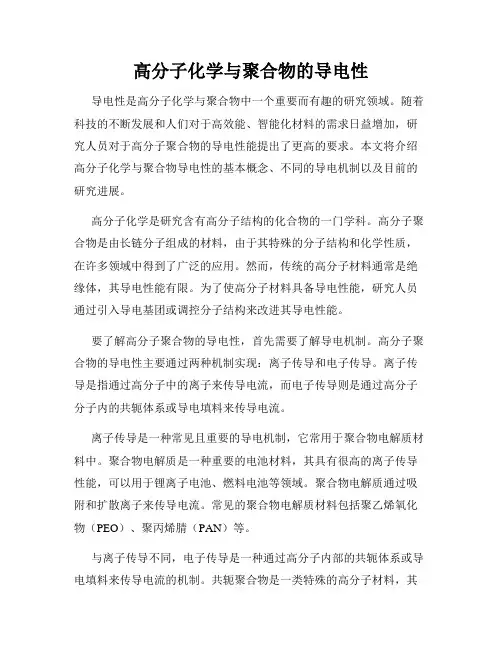

高分子化学与聚合物的导电性
高分子化学与聚合物的导电性导电性是高分子化学与聚合物中一个重要而有趣的研究领域。
随着科技的不断发展和人们对于高效能、智能化材料的需求日益增加，研究人员对于高分子聚合物的导电性能提出了更高的要求。
本文将介绍高分子化学与聚合物导电性的基本概念、不同的导电机制以及目前的研究进展。
高分子化学是研究含有高分子结构的化合物的一门学科。
高分子聚合物是由长链分子组成的材料，由于其特殊的分子结构和化学性质，在许多领域中得到了广泛的应用。
然而，传统的高分子材料通常是绝缘体，其导电性能有限。
为了使高分子材料具备导电性能，研究人员通过引入导电基团或调控分子结构来改进其导电性能。
要了解高分子聚合物的导电性，首先需要了解导电机制。
高分子聚合物的导电性主要通过两种机制实现：离子传导和电子传导。
离子传导是指通过高分子中的离子来传导电流，而电子传导则是通过高分子分子内的共轭体系或导电填料来传导电流。
离子传导是一种常见且重要的导电机制，它常用于聚合物电解质材料中。
聚合物电解质是一种重要的电池材料，其具有很高的离子传导性能，可以用于锂离子电池、燃料电池等领域。
聚合物电解质通过吸附和扩散离子来传导电流。
常见的聚合物电解质材料包括聚乙烯氧化物（PEO）、聚丙烯腈（PAN）等。
与离子传导不同，电子传导是一种通过高分子内部的共轭体系或导电填料来传导电流的机制。
共轭聚合物是一类特殊的高分子材料，其分子链上含有大量的共轭键。
共轭体系的存在使得电子能够在分子链上自由传播，从而实现聚合物的导电性。
聚苯胺、聚噻吩等是常见的共轭聚合物。
此外，导电填料的引入也可以提高高分子材料的导电性能。
常用的导电填料包括碳纳米管、石墨烯等。
目前，研究人员在高分子聚合物的导电性方面取得了许多重要的突破。
一方面，通过改变高分子的化学结构和添加导电基团，可以有效提高高分子材料的导电性能。
另一方面，研究人员还发现通过调控高分子的晶体结构和形貌，可以进一步改善材料的导电性。
例如，通过在高分子材料中形成有序排列的有机晶体，可以显著提高材料的导电性。
高分子导电聚合物
高分子导电聚合物高分子导电聚合物是一类具有导电性能的高分子材料，具有广泛的应用前景。
本文将从导电机理、制备方法、应用领域等方面介绍高分子导电聚合物。
一、导电机理高分子导电聚合物的导电性能是由于其中存在导电基团或导电填料的存在。
导电基团通常指的是具有π共轭结构的有机分子，如聚噻吩、聚苯胺等。
这些导电基团能够通过共轭结构形成电子传导路径，使得材料具有一定的导电性。
另外，导电填料是将导电性较好的无机材料添加到高分子基体中，如碳纳米管、金属纳米粒子等。
导电填料能够提供电子传导通道，增强材料的导电性能。
二、制备方法制备高分子导电聚合物的方法多种多样，常见的有化学合成法、电化学合成法、物理混合法等。
化学合成法是通过化学反应将具有导电基团的单体聚合成高分子导电聚合物。
电化学合成法是通过电解聚合的方式制备高分子导电聚合物，其中电解液中含有导电基团的单体。
物理混合法是将导电填料与高分子基体物理混合，形成导电复合材料。
三、应用领域高分子导电聚合物在许多领域具有广泛的应用。
在电子器件方面，高分子导电聚合物可以用于制备柔性显示器、柔性太阳能电池等柔性电子器件。
由于其柔性性能和导电性能的协同作用，使得这些器件具有较好的可塑性和可靠性。
此外，高分子导电聚合物还可以用于制备传感器，如压力传感器、湿度传感器等。
由于其导电性能对外界环境变化敏感，使得传感器的灵敏度和响应速度得到提高。
另外，高分子导电聚合物还可以用于制备导电纤维、导电涂料等材料。
高分子导电聚合物作为一类具有导电性能的材料，具有广泛的应用前景。
通过了解其导电机理、制备方法和应用领域，可以更好地认识和利用这一类材料，推动其在各个领域的应用和发展。
未来随着科技的不断进步，高分子导电聚合物有望在更多领域展现其独特的优势和潜力。
高分子材料的导电性能及应用研究
高分子材料的导电性能及应用研究导电性高分子材料是一类具有特殊功能的高分子材料，其具备导电能力和高分子材料的独特特性相结合，广泛应用于电子器件、能源存储、传感器等领域。
本文将探讨高分子材料的导电性能及其在各个领域的应用研究。
首先，让我们来了解高分子材料的导电性能。
高分子材料本身是电绝缘体，但通过引入导电性成分，如导电聚合物和导电填料等，可以使其具备导电能力。
导电聚合物是一种具有导电性能的高分子材料，导电填料则常用于改善高分子材料的导电性能。
典型的导电填料包括碳纳米管、金属纳米颗粒和导电纤维等。
这些导电成分通过与高分子材料的相互作用，在高分子材料中形成导电通道，从而实现导电性能的提升。
导电聚合物是高分子材料中广泛应用的一种导电成分。
目前，常用的导电聚合物主要包括聚苯胺、聚噻吩和聚乙炔等。
这些导电聚合物通过将电子转移给高分子链，形成共轭体系，从而实现电荷传导。
导电聚合物不仅具有良好的导电性能，还具备高分子材料的柔韧性和可加工性，因此被广泛应用于柔性电子器件领域。
例如，导电聚合物可以制备柔性薄膜电池，用于实现可穿戴电子设备和可弯曲电子屏幕等。
与导电聚合物相比，导电填料在实际应用中也起着重要的作用。
碳纳米管是一种常用的导电填料，在高分子材料中表现出优异的导电性能。
碳纳米管具有很高的电子传导率和导电性，可以作为高分子材料中的导电通道，将电子从一个界面传输到另一个界面。
此外，碳纳米管还具有良好的力学性能和化学稳定性，使其成为强化高分子材料的理想导电填料。
除碳纳米管外，金属纳米颗粒和导电纤维等也常用作导电填料，以实现高分子材料的导电特性。
在不同领域中，高分子材料的导电性能被广泛应用于各种电子器件。
柔性电子器件是近年来研究热点之一。
高分子材料的导电性能使得柔性电子器件能够灵活适应各种复杂形状，并具备可延展性和韧性。
例如，可拉伸的高分子材料可以制备成可穿戴传感器，实现对人体运动状态的监测。
此外，导电高分子材料还可以应用于能源存储领域。
高分子导电材料
高分子导电材料
高分子导电材料是一类具有导电性能的材料，通常由高分子聚合物和导电填料
组成。
这种材料具有良好的导电性能和机械性能，被广泛应用于电子、光电子、能源等领域。
本文将介绍高分子导电材料的种类、性能、制备方法及应用领域。
高分子导电材料可以分为导电聚合物和导电复合材料两大类。
导电聚合物是指
在高分子聚合物中掺杂导电填料，使其具有导电性能，如聚苯乙烯、聚丙烯、聚乙烯等。
而导电复合材料是将导电填料与高分子基体进行复合，如碳纳米管、石墨烯、金属颗粒等。
高分子导电材料具有优异的导电性能，可以用于制备柔性电子器件，如柔性显
示屏、柔性电池、柔性传感器等。
与传统的硅基材料相比，高分子导电材料具有重量轻、柔性好、成本低等优点，因此在柔性电子领域具有广阔的应用前景。
制备高分子导电材料的方法多种多样，常见的方法包括溶液浸渍法、电化学沉
积法、热压法等。
这些方法可以调控导电填料的含量和分布，从而影响材料的导电性能和力学性能。
除了在柔性电子领域，高分子导电材料还被广泛应用于能源领域。
例如，用于
制备柔性锂离子电池的电极材料、柔性太阳能电池的电极材料等。
这些应用不仅需要材料具有良好的导电性能，还需要具有良好的稳定性和耐久性。
总的来说，高分子导电材料具有广泛的应用前景，特别是在柔性电子和能源领域。
随着材料制备技术的不断改进和新型导电填料的涌现，高分子导电材料将会在未来发展出更多的新应用。
希望本文的介绍能够为相关领域的研究和应用提供一定的参考和帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NORTH UNIVERSITY OF CHINA
热合PVC等极性材料是适宜的。而PE薄膜等非极性 材料就很难用高频热合。 轮胎经高频热处理消除内应力，可大幅度延长使 用寿命。 塑料注射成型时常因含水而产生气泡，经高频干 燥能很好解决这个问题。
NORTH UNIVERSITY OF CHINA
高聚物的介电松弛谱
介电损耗表征
NORTH UNIVERSITY OF CHINA
对于电介质电容器，在交流电场中，因电介质取向极化跟不上外加电场的变 化，发生介电损耗。由于介质的存在，通过电容器的电流与外加电压的相位
差不再是90°，而等于φ=90°-δ
常用复数介电常数来表示介电常数和介电损耗两方面的性质：
* i
缘材料 ➢ 无线电遥控技术：优良的高频、超高频绝缘材料 大多数聚合物固有的电绝缘性，长期被利用来隔离与保 护电流。
NORTH UNIVERSITY OF CHINA
聚合物电性能
是指聚合物在外加电压或电场作用下的行为 及其所表现出来的各种物理现象
介电性能：交变电场 导电性能：弱电场 击穿现象：强电场 静电现象：发生在聚合物表面的
以上两种极化统称为变形极化或诱导极化 其极化率不随温度变化而变化，聚合物在高频区均能发生变 形极化或诱导极化
NORTH UNIVERSITY OF CHINA
偶极极化（取向极化）： 是具有永久偶极矩的极性分子沿外场方向排列的现象。 极化所需要的时间长，一般为10-9s，发生于低频区域。
(a)无电场
产生原因： （1）电导损耗 ：指电介质所含的含有导电载流子在电场作用下流动时，因克服
电阻所消耗的电能。这部分损耗在交变电场和恒定电场中都会发生。由于通常 聚合物导电性很差，故电导损耗一般很小。 （2）极化损耗 ：这是由于分子偶极子的取向极化造成的。取向极化是一个松弛 过程，交变电场使偶极子转向时，转动速度滞后于电场变化速率，使一部分电 能损耗于克服介质的内粘滞阻力上，这部分损耗有时是很大的。
聚合物的电性能及导电高分子材料
NORTH UNIVERSITY OF CHINA
绝大多数聚合物是绝缘体，具有卓越的电绝缘性能，其 介电损耗和电导率低，击穿强度高，为电器工业中不可 缺少的介电材料和绝缘材料: ➢ 电容器：介电损耗尽可能小，介电常数尽可能大，
介电强度很高 ➢ 仪表绝缘：电阻率和介电强度高而介电损耗很低绝
介电常数与结构的关系
根据高聚物中各种基团的有效偶极矩，可以把 高聚物按极性大小分为四类，他们分别对应于 介电常数的某一数值范围：
பைடு நூலகம் 极性基团对介电常数的影响
NORTH UNIVERSITY OF CHINA
NORTH UNIVERSITY OF CHINA
聚合物的介电损耗
定义：聚合物在交变电场中取向极化时，伴随着能量消耗，使介质本身发热，这 种现象称为聚合物的介电损耗。
为实部，即通常实验测得的介电系数 为虚部，称介电损耗因素
介电损耗
tg
一般高聚物的介电损耗tg： 102 ~ 104
NORTH UNIVERSITY OF CHINA
式中δ称介电损耗角，tgδ介电损耗正切。
tgδ的物理意义是在每个交变电压周期中， 介质损耗的能量与储存能量之比。 tgδ越小， 表示能量损耗越小。理想电容器（即真空电容 器）tgδ =0，无能量损失。 故也常用tgδ 表示材料介电损耗的大小。
NORTH UNIVERSITY OF CHINA
聚合物的介电性能
一、电介质的极化现象 二、极化机理 三、介电性能 四、影响介电性能的因素
NORTH UNIVERSITY OF CHINA
聚合物的介电性能
指高聚物在外电场作用下，由于分子极化，表现出对 电能的储存和损耗，这种性能称为介电性能。 在直流电场（静电场）储蓄电能，在交变电场中损耗 电能。介电性通常用介电常数和介电损耗来表示。 材料的介电性来源于其中成分的极化。介电常数和介 电损耗本质上是个极化问题，讨论聚合物的介电常数 和介电损耗时，我们首先讨论聚合物的极化。
NORTH UNIVERSITY OF CHINA
应用
（1）聚合物作电工绝缘材料、电缆包皮、护套或 电容器介质材料：介电损耗越小越好。否则，不仅 消耗较多电能，还会引起材料本身发热，加速材料 老化破坏，引发事故。
（2）需要利用介电损耗进行聚合物高频干燥、塑 料薄膜高频焊接或大型聚合物制件高频热处理时， 则要求材料有较大的值。
NORTH UNIVERSITY OF CHINA
聚合物电介质在外电场中的极化现象
介电极化：在外电场作用下，或多或少会引起价电子 或原子核的相对位移，造成了电荷的重新分布，称为 极化。
分子极化形式
NORTH UNIVERSITY OF CHINA
NORTH UNIVERSITY OF CHINA
极化机理
电子极化：外电场作用下分子中各个原子或离子的价电子 云相对原子核的位移，使分子带上偶极矩 。极化过程所 需的时间极短，约为10-13-10-15s
原子极化：分子骨架在外电场作用下发生变形造成的，使 分子带上偶极矩 。如CO2分子是直线形结构O=C=O，极化后 变成个 ， 分子中正负电荷中心发生了相对位移。极 化所需要的时间约为10-13s并伴有微量能量损耗。
□ 高分子分子运动的时间与温度依赖性可在其介电性质上 得到反映。借助于介电参数的变化可研究聚合物的松弛行为。
高分子的极性
键的极性用键矩表示。分子极性用偶极矩表示，偶极矩 等于分子中所有键矩的矢量和。偶极矩(μ)的单位是德拜 （Ｄ）。μ越大，极性越大。
NORTH UNIVERSITY OF CHINA
高分子的极性
高分子的极性：一方面同化学键的极性有关，另一方面 要受分子结构对称性的限制
NORTH UNIVERSITY OF CHINA
（b）有电场
图1 偶极子在电场中取向
NORTH UNIVERSITY OF CHINA
分子极化率
是表征极化程度的微观物理量。是一个与分子结 构有关而与电场无关的量。
分子的极化结果，相当于外电场在分子上引起一 个附加偶极矩μ，其大小决定于作用在分子上的 局部电场强度E
E
NORTH UNIVERSITY OF CHINA
