蒸汽埋地钢管外套管防腐制作分析比较
直埋预制蒸汽管外套管及防腐的选用
直埋预制蒸汽管外套管及防腐的选用发表时间：2015-12-07T14:24:57.373Z 来源：《工程建设标准化》2015年8月供稿作者：甘子君[导读] 南京苏夏工程设计有限公司，江苏，南京随着国家热电联产项目的广泛推广，直埋预制蒸汽管道越来越普遍的得到运用，而且受到了极高度的重视。
甘子君（南京苏夏工程设计有限公司，江苏，南京，210036）【摘要】直埋预制蒸汽管道成为长输热网专有技术中一个不可缺少的部分，也是极其重要的部分。
本文针对直埋预制蒸汽管的外套管，从管道材质和防腐技术进行详细阐述。
【关键词】直埋预制蒸汽管；外套管概述随着国家热电联产项目的广泛推广，直埋预制蒸汽管道越来越普遍的得到运用，而且受到了极高度的重视。
直埋预制蒸汽管道的外套管及防腐也成为至关重要的环节。
1 外套管管材选择1.1玻璃钢管由于玻璃钢管的耐高温性较差，一般最高承受温度只能承受130℃，一旦埋地蒸汽管道发生泄露，蒸汽温度较高，容易造成玻璃钢管损坏，影响安全运行；玻璃钢管的抗冲击性比较差，一般用于管沟敷设，不能直接采用顶管、直埋方式，造成施工成本较高；且玻璃钢管的弹性模量较低，易发生变形；所以埋地蒸汽管道一般不直接采用玻璃钢。
1.2钢管为节省工程投资，直埋蒸汽管外套管一般会采用焊接钢管。
焊接钢管是由钢板或带钢卷成筒状经焊接而生产的钢管。
根据焊接方法可分为电弧焊管、高频或低频电阻焊管、气焊管、炉焊管等；根据焊缝形式可分为直缝焊管和螺旋焊管。
螺旋焊管与直缝焊管技术特性的比较：1.2.1 材料的冶金性能直缝埋弧焊管是用钢板生产的，而螺旋焊管是用热轧卷板生产的。
热轧带钢机组轧制工艺具有一系列的优点，具有获得生产优质管线钢的冶金工艺能力。
卷板的合金含量(碳当量)往往低于相似等级的钢板，这也提高了螺旋焊管的可焊性。
1.2.2 焊接工艺从焊接工艺而言，螺旋焊管与直缝钢管的焊接方法一致，但直缝焊管不可避免地会有很多的丁字焊缝，因此存在焊接缺陷的机率也大大提高，而且丁字焊缝处的焊接残余应力较大，焊缝金属往往处于三向应力状态，增加了产生裂纹的可能性。
钢制埋地燃气管道腐蚀与防腐技术分析

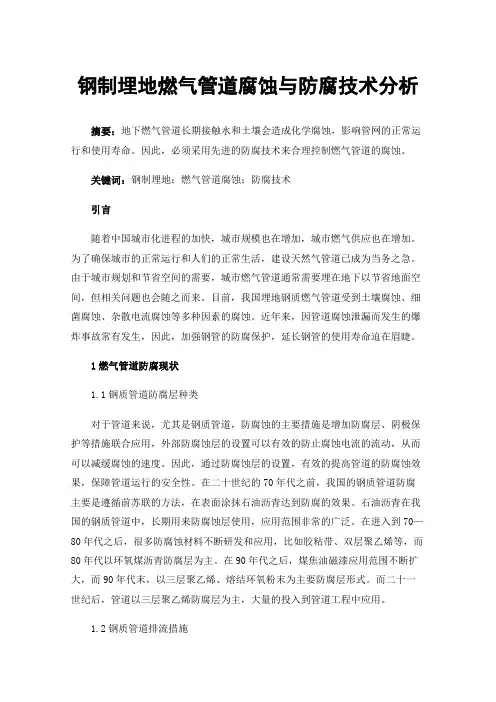

钢制埋地燃气管道腐蚀与防腐技术分析摘要：地下燃气管道长期接触水和土壤会造成化学腐蚀，影响管网的正常运行和使用寿命。
因此，必须采用先进的防腐技术来合理控制燃气管道的腐蚀。
关键词：钢制埋地；燃气管道腐蚀；防腐技术引言随着中国城市化进程的加快，城市规模也在增加，城市燃气供应也在增加。
为了确保城市的正常运行和人们的正常生活，建设天然气管道已成为当务之急。
由于城市规划和节省空间的需要，城市燃气管道通常需要埋在地下以节省地面空间，但相关问题也会随之而来。
目前，我国埋地钢质燃气管道受到土壤腐蚀、细菌腐蚀、杂散电流腐蚀等多种因素的腐蚀。
近年来，因管道腐蚀泄漏而发生的爆炸事故常有发生，因此，加强钢管的防腐保护，延长钢管的使用寿命迫在眉睫。
1燃气管道防腐现状1.1钢质管道防腐层种类对于管道来说，尤其是钢质管道，防腐蚀的主要措施是增加防腐层、阴极保护等措施联合应用，外部防腐蚀层的设置可以有效的防止腐蚀电流的流动，从而可以减缓腐蚀的速度。
因此，通过防腐蚀层的设置，有效的提高管道的防腐蚀效果，保障管道运行的安全性。
在二十世纪的70年代之前，我国的钢质管道防腐主要是遵循前苏联的方法，在表面涂抹石油沥青达到防腐的效果。
石油沥青在我国的钢质管道中，长期用来防腐蚀层使用，应用范围非常的广泛。
在进入到70—80年代之后，很多防腐蚀材料不断研发和应用，比如胶粘带、双层聚乙烯等，而80年代以环氧煤沥青防腐层为主。
在90年代之后，煤焦油磁漆应用范围不断扩大，而90年代末，以三层聚乙烯、熔结环氧粉末为主要防腐层形式。
而二十一世纪后，管道以三层聚乙烯防腐层为主，大量的投入到管道工程中应用。
1.2钢质管道排流措施城镇地区的地下管线分布复杂，很多燃气管道都与高压输电线路、地铁、埋地管等同时铺设，距离比较近，集中分布在城市土地空间中。
因为杂散电流的长期存在，容易给管道造成腐蚀性作用，所以我国很多地区都发生燃气泄漏、爆炸等事故。
因此，埋地燃气管道的排流缓解就受到人们的重视。
埋地钢制燃气管道腐蚀原因和防腐措施技术
杂散 电流 是指在规定 电路或者意 图电路 之外的途径流 动的电流 ，
再如 ，由于土壤局 部不均匀性引起 的腐蚀 宏电池作用 ，是 由于在土 壤
中往往存在大 量的石块和垃圾等夹 杂物 ，如果夹杂物 的电线路 等。其 中 以直流 电气化铁路 最具
１ ． ４ 微生物腐蚀 保证埋地钢制燃气管道 的安全 。
由于埋 地钢制燃气管道埋 于地下 ，地下环境通常 阴冷 潮湿 ，是微 生物最佳 的聚集场所 。在一些缺 氧的土壤坏境 中生活 的增 强腐蚀细菌
３ 结 语
城市埋地钢制燃气管道所处 的地下环境非常复杂 ， 一旦发生腐蚀 ，
（ 如硫酸 盐还原菌 ）参加 了腐蚀过程 ，它们是通过参加 电极反应将可 极易 造成燃气泄漏 ，将会给城市 带来难 以挽 回的 巨大危 害和损失 ，从 溶硫酸 盐转化为硫化氢 ，并与 金属发生化学作用 ，从 而产 生腐蚀 。虽 而对城 市的建设和发展造成不利 的影响 。腐蚀作用不仅使金 属本身受
如何做好城市埋 地钢制燃气管道 防腐 是一项艰 巨而耐心 的工作 ， 的一种腐蚀 ，特别 是钢制管道的穿孔泄漏 。所 以 ，这是防止燃气 管道 关系着城市燃气输 配系统及 民生 的正常运 作。因此 ，在进行埋地钢 制 腐蚀的重点 。 燃气管道 的建设 时 ，工作人员应该具备 良好 的专业素质和认真 负责 的 １ ． ３ 杂散 电流腐蚀
因之 一。 而 电阻率取 决于土壤结构性 质 ，例如空 隙度 、渗透率 、含 严格 控制阳极成份 ，同时一定 要选择土壤 电阻率低 的阳极床位置 ，否 水量 、含氧量 、离子含 量和酸碱度。钢制管道腐蚀 的速度和土壤 的电 则容易导致失效。 阻率 成反比 ， 所 以土壤的 电阻率越大 ，其腐蚀的速度也就越慢 ，反之 ， ２ ． ３ 防腐作业的规范化 则亦然 。这种情况 所导致的腐蚀往往是 局部性的 ，但也是危 险性 较大
管道外防腐层性能比较
埋地钢质管道外防腐层性能分析和发展展望作者：肖峰摘要分析了国内外埋地钢质管道外防腐层的应用及其在管道运行中的性能情况，指名了目前应用的防腐层的优缺点和今后管道防腐层的发展方向。
关键词埋地管道外防腐层性能钢质管道埋地后会受到来自环境的腐蚀和破坏，通常采用覆盖层和阴极保护的方法对管道进行防护。
阴极保护是通过降低腐蚀电位，即当埋地钢质管道裸露遭到腐蚀时，腐蚀电子首先由阴极保护电流提供而不是钢管的铁提供，这样就达到了电化学保护的目的。
但是，当埋地钢质管道外防腐层千疮百孔时，阴极保护将不再发挥作用，甚至还会起到负作用，所以如何做好管道外防腐层成为需要解决的重要问题。
1 埋地管道外防腐层的应用目前，常用的外防腐结构主要有以下几种：1.1 石油沥青防腐层沥青防腐屋是由沥青浸渍玻璃纤维布经缠绕而成的埋地管道外防腐层，是我国使用最多的管道覆盖层材料。
1.2 煤焦油瓷漆防腐层煤焦油瓷漆是由高温煤焦油分馏得到的重质馏分和煤沥青，添加煤粉和填料，经加热熬制而成的制品。
我国塔中轮南原油和天然气管道、靖边西安天然气管道等均采用煤焦油瓷漆防腐层。
1.3 熔结环氧粉末防腐层熔结环氧粉末（FBE）是由环氧树脂、固化剂、填料和颜料等组成的单组分涂料。
近年来，我国在库鄯线、新疆、黄河穿越段应用也很多。
1.4 挤压聚乙烯防腐层挤压聚乙烯防腐层分为二层结构和三层结构。
二层结构的底层为胶粘剂，外层为聚乙烯；三层结构的底层为环氧涂料，中间层为胶粘剂，面层为聚乙烯。
这类涂层是欧洲一些国家首选的埋地钢质管道外防腐涂层。
2 管道外防腐层的性能分析对埋地钢质管道外防腐性能要求较多，但目前最重要的要求有如下几点：2.1 吸水率防腐层不能完全阻止水的渗透，总有一定量的吸水率，所以钢管的锈蚀也是必然的。
吸水率低者防腐蚀性能较好，吸水率高会影响防腐层的附着力。
水是通过涂层间的自由体积空穴和微观上的小孔穿行，所以防腐层厚度的大小，防腐结构的紧密与疏松决定了吸水率的大小。
蒸汽直埋管道保温及防腐
蒸汽直埋管道保温及防腐
朱 宇 （大庆油田矿区服务事业部万方工程技术设计院，黑龙江 大庆 163411） 摘 要：热力管道用直埋敷设方式的有直埋式热水管道以及直埋式蒸汽管道。本文在直埋式 管道设计经验基础上，对直埋式的蒸汽管道、保温和防腐以及管道的设计中相关问题来提出一些 自己的看法。 关键词：蒸汽管道 补偿 保温防腐 直埋敷设 耐压强度
Key words: steam pipes; compensation; heat preservation anticorrosive; the directly buried installation;
技 术
compressive strength
1 保温防腐
直埋蒸汽管道中的保温结构，要满足这四项 最基本要求，其一、保温的材料在“内钢管”的壁 温作用之下不会被分解，就算管子发生热胀变形也 能保持不破碎，在长时间的使用下不发生变质；其 二、要求能够抵抗住土壤里腐蚀而且不能漏水。所 以，这就不仅仅要求保温结构保护层能够拥有较好 的防腐以及防水的性能，其次保温层也要具有相关 的防水性能，就是保温结构应该有双层防水的作 用，防止在保护层内部产生破坏，内部不遭受破 坏，这样保温层就还能起到相应的阻水作用 ；其 三、应该具有相当高的耐压强度，保证保温结构会 在土壤压力以及地面动荷载的双重作用下保持形状
技 术
2 在直埋式蒸汽管道设计的问题
（ 1 ）把埋设于地下管段都设计为可以移动的 管段式是设计直埋式蒸汽管道设计的基本要点，而 却不是有锚固段的出现，如果出现了锚固段，那么 它产生的一次应力与二次应力相加就会大于其被允
（下转第58页）
46
TOTAL CORROSION CONTROL VOL.31 No.07 JUL. 2017
蒸汽直埋管道保温及防腐分析
云南化工Yunnan Chemical TechnologyMar.2018 Vol.45，No.32018年3月第45卷第3期直埋管是近几年建筑工程行业新出现的一种工程材料，其在房屋供暖中发挥着重要的作用。
由于是一种新兴的工艺技术，因此对其应用研究还不是非常充分，对其保温和防腐处理，并没有形成统一的行业规范，这导致直埋管道在实际应用过程中，防腐和保温效果差异很大。
为此，有必要对其防腐和保温进行统一的分析，为我们的实际施工，提供一个非常好的参考。
1 直埋管道的保温分析用于直埋管的保温材料，不仅要起到良好的保温作用外，还应该满足以下的条件：1）保温材料不应该在内壁温度的作用下发生分解和变质的现象。
2）其防腐材料通常处于管道的外壁，因此其应该具有一定的抗腐蚀性能，还应该具有一定的防水性能，能抵抗地下水的侵蚀。
3）应该具有一定的抗压强度，保证保温结构不会在土壤压力和地面载荷的共同作用下发生损坏。
4）由于蒸汽管道的温度变化较大，这导致管道的热变形量比较大，这要求保温材料可以钢管一同进行伸缩，而不发生损坏。
在目前的地下直埋管工程中，我们经常使用岩棉、泡沫塑料以及微孔硅酸钙复合的保温层以及泡沫塑料保温层和憎水珍珠岩保温层，其中以微孔硅酸复合保温层的造价最高，在”管中管“保温结构中的应用最多。
由于这些材料较为柔软，这些材料在运输和吊装过程中，非常容易发生吊落现象，从而将这些材料砸扁，影响其保温效果，为此，我们可以采用在保温结构之中加设一个支撑构建的办法来解决这个问题。
当使用岩棉或者玻璃棉时，要特别注意对粘结剂的使用，这是因为蒸汽管的温度普遍较高，如果粘结剂选择不当，很容易造成粘结剂的汽化，进而产生“冒烟”的现象，因此如果直埋管的设计温度超过了260℃，应该选用岩棉毡或者硅胶岩的棉管壳。
如果管道的运行温度超过了250℃，则保温泡沫塑料应该选择耐高温的脲酸脂为好，其厚度也不能太厚，一般应该在27mm。
在直埋管实际通气前，一定要将管中的水汽及时排出，如果不排出很容易出现高温炸裂现象。
蒸汽埋地钢管外套管防腐制作分析比较
蒸汽埋地钢管外套管防腐制作分析比较随着长输热网技术不断的发展，蒸汽输送的距离日趋增长，在蒸汽管道输送过程中难免会遇到道路、铁路、村庄、企业大门等等，目前尤其是在南方穿越以上地段时规划部门一般都强烈要求采用埋地方式穿越，这就必須采用埋地管道进行穿越；然而随着时间的推移，由于受到外界土壤特性的影响，埋地管道钢制外套管道往往会发生腐蚀、穿孔直至泄漏，这就严重影响到了埋地蒸汽管道的安全运行，针对于此埋地钢管的外套管必须采用一系列防腐措施来确保其寿命，本文通过目前各类防腐技术进行综合比较，为日后大家选择外套管的防腐提供一些参考。
标签：蒸汽埋地钢管外套管；防腐制作；选择分析1 前言随着埋地管道在越来越多的热网工程项目中的比例不断提高，其在一个热网工程中所起的成败作用也是越来越大，由于埋地管道一般埋在地面以下，一旦施工完成后维修、巡查都较为困难，因此埋地管道的安全性是不言而喻的，而埋地管道的外防腐对于埋地管道来说则是重中之重，一旦埋地钢管外套管被腐蚀后，轻则导致埋地钢管中的保温全部失效，影响整个管线的温降效果，导致末端用户的参数无法得到保证，重则导致埋地管道的外套管和芯管全部泄漏，严重影响和危及公众安全，造成不可估量的损失。
针对于此，蒸汽埋地钢管的外套管防腐必须采取安全可靠的措施确保其运行寿命及管线周边公众安全，下面就详细从各方面进行介绍，以供在今后的工程设计中采取合适的防腐措施。
2 埋地钢管外套管防腐设计我们在设计埋地外套管防腐，必须采用安全可靠的防腐结构和防腐措施来确保外套管的安全。
针对目前现场实际施工及运行经验来看，我认为需要从以下几个方面采取措施确保外套管安全运行：2.1 钢管表层处理管道在防腐处理之前，应对管道基体表面进行处理，清除基体表面的水份、油污、尘垢、污染物、铁锈和氧化皮等。
表层处理的方法很多，一般常采用人工除锈、喷砂或化学除锈。
人工除锈时，质量标准应达到《涂装前钢材表面锈蚀等级和除锈等级表》St3级；喷砂或化学除锈时，质量标准应达到《涂装前钢材表面锈蚀等级和除锈等级表》Sa2.5级，表面粗糙度30～50?m较合适。
直埋式预制蒸汽保温管道的外护管及防腐层的研究与探讨
直埋式预制蒸汽保温管道的外护管及防腐层的研究与探讨(已经被浏览1175次)杨明学王德梓杨秋提要：本文较详细的介绍了各种材质的直埋式预制蒸汽保温管的外护管及其防腐层性能及标准，以及过去多发生的事故原因。
指出外护管是蒸汽直埋保温管结构的重要组成部分，钢质外护管在耐温性以及非正常运行状态下有其突出优势，防腐层技术水平近年有新的重大突破。
高密度聚乙烯或玻璃钢外护管严格控制使用温度，应保证足够的厚度，并在设计上要有较大的安全系数。
关键词：预制直埋蒸汽保温管、外护管、防腐层、玻璃钢、高密度聚乙烯一、前言随着我国经济建设快速发展，特别是基础设施投资力度的加大，供热系统中的直埋管网日益增多，1999 年达9251km ，已占总管道量的% 。
现我国每年近2 亿多元投资于直埋式预制蒸汽直埋管道的敷设，年约800km 以上[1] 。
直埋敷设取得显著的节能效果和突出的社会、环境和经济效益。
人们的生活质量进一步提高。
但随着市场的开拓，先后也暴露出一些包括设计、制造、施工、建安以及材料等诸多方面的问题。
特别是有关直埋蒸汽保温管道的外护管，直接涉及管网的经济性、安全性、可靠性。
作者曾在1998 年于《新型建筑材料》第1 、6 期等拙文《直埋式预制保温管道技术进展及问题分析》、《直埋式预制保温管保护层材料的分析研究》对直埋管道的外护管（当时称谓“保护层”）进行了初步分析研究。
现再次就直埋式预制蒸汽保温管外护管及防腐层材料、结构、设计等进行分析探讨。
二、直埋式预制蒸汽保温管的外护管及防腐层材料目前，国内外直埋式预制蒸汽保温管，全为脱开式结构。
根据材料性能，保温结构设计以及经济、安全、运行可靠性要求不同，大体可分为：钢套钢，塑套钢，纤维增强玻璃钢套钢三种，其外护管也即分为钢质外护管，塑料（PE 、PP 、PVC ）外护管和玻纤增强树脂玻璃钢外护管。
美国Perma-pipa 公司Malti-therm500 （260℃）直埋管[2] ，用纤维类材料绝热保温，采用钢质导管做外护管——使温度降为普通低温管道水平，再用聚氨酯（PU ）保温，以玻璃钢作防水防腐保护层。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蒸汽埋地钢管外套管防腐制作分析比较
作者：丁巧芬
来源：《山东工业技术》2015年第24期
摘要：随着长输热网技术不断的发展，蒸汽输送的距离日趋增长，在蒸汽管道输送过程中难免会遇到道路、铁路、村庄、企业大门等等，目前尤其是在南方穿越以上地段时规划部门一般都强烈要求采用埋地方式穿越，这就必须采用埋地管道进行穿越；然而随着时间的推移，由于受到外界土壤特性的影响，埋地管道钢制外套管道往往会发生腐蚀、穿孔直至泄漏，这就严重影响到了埋地蒸汽管道的安全运行，针对于此埋地钢管的外套管必须采用一系列防腐措施来确保其寿命，本文通过目前各类防腐技术进行综合比较，为日后大家选择外套管的防腐提供一些参考。
关键词：蒸汽埋地钢管外套管；防腐制作；选择分析
DOI：10.16640/ki.37-1222/t.2015.24.028
1 前言
随着埋地管道在越来越多的热网工程项目中的比例不断提高，其在一个热网工程中所起的成败作用也是越来越大，由于埋地管道一般埋在地面以下，一旦施工完成后维修、巡查都较为困难，因此埋地管道的安全性是不言而喻的，而埋地管道的外防腐对于埋地管道来说则是重中之重，一旦埋地钢管外套管被腐蚀后，轻则导致埋地钢管中的保温全部失效，影响整个管线的温降效果，导致末端用户的参数无法得到保证，重则导致埋地管道的外套管和芯管全部泄漏，严重影响和危及公众安全，造成不可估量的损失。
针对于此，蒸汽埋地钢管的外套管防腐必须采取安全可靠的措施确保其运行寿命及管线周边公众安全，下面就详细从各方面进行介绍，以供在今后的工程设计中采取合适的防腐措施。
2 埋地钢管外套管防腐设计
我们在设计埋地外套管防腐，必须采用安全可靠的防腐结构和防腐措施来确保外套管的安全。
针对目前现场实际施工及运行经验来看，我认为需要从以下几个方面采取措施确保外套管安全运行：
2.1 钢管表层处理
管道在防腐处理之前，应对管道基体表面进行处理，清除基体表面的水份、油污、尘垢、污染物、铁锈和氧化皮等。
表层处理的方法很多，一般常采用人工除锈、喷砂或化学除锈。
人工除锈时，质量标准应达到《涂装前钢材表面锈蚀等级和除锈等级表》St3级；喷砂或化学除锈时，质量标准应达到《涂装前钢材表面锈蚀等级和除锈等级表》Sa2.5级，表面粗糙度30～50µm较合适。
2.2 管道外防腐设计
埋地外套管防腐石油沥青防腐层是最古老的防腐层，在大多数干燥地带使用良好。
随着技术的发展，环氧树脂、环氧煤沥青、三层结构聚烯烃（PE）等已取代石油沥青成为钢质外套管的防腐涂料，目前各防腐涂料性能差异较大，从性价比来说环氧煤沥青的防腐效果最为优越，且其耐水性较高、吸水率较低和良好的绝缘性；经过目前国内同类各种涂料比较其防腐层性能稳定，使用寿命长；施工方便，涂层自然固化，不需要加热设备，可以机械化、半机械化或手工施工，这对现场补口防腐施工来说十分方便；同时环氧煤沥青造价低廉，在相同除锈条件下其综合造价为最低。
其缺点是固化较慢，在涂刷时其气味较大对涂刷人员的身体有着一定的损坏等缺点。
根据不同的地区的腐蚀情况我们可以采取不同级别的防腐结构，其中玻璃布目前市面上有无碱玻璃布、中碱玻璃布和高碱玻璃布三种。
一般埋地钢管外套管所选择的玻璃布我们一般会选用中碱玻璃布，其具有较好的耐水性和耐酸性，且价格适宜，性价比最优。
埋地管道外防腐涂层的厚度和电火花检漏电压对埋地钢管外套管的防腐起着决定性的作用，一般来说涂层的厚度越厚，其电火花检漏电压的等级也就越高，对应其抗腐蚀性就越高，针对于此我公司在埋地钢管外套管防腐蚀等级特加强级的基础上对防腐结构进行了进一步的优化，总厚度目前一般根据不同地区的腐蚀情况可采取0.8、1.0、1.2mm总厚度三个规格，其电火花检漏电压也根据不同地区腐蚀性要求采用8000V、10000V、12000V确保其外套管的抗腐蚀性。
2.3 管道阴极保护设计
阴极保护体系的设计，先要了解管道的长度、直径、壁厚、涂层种类，以及管道所处地理位置的土壤地质结构、土壤电阻，计算确定牺牲阳极种类、规格、数量和使用寿命。
常用Al、Zn、Mn合金作牺牲阳极，阳极开路电位在1.5v以上，阳极一般在200～500m内埋设一组，阳极电缆可采用VV型橡胶钢芯电缆，填包料可采用50%CaSO4，50%膨润土，一般设计使用寿命可达15～30年。
3 工程实例
辽宁营口仙人岛四期供热工程地处于辽宁营口市仙人岛港区，有一段DN400的埋地蒸汽管线，其长度约为400米，本设计根据上面阐述的设计原则，首先勘查其地处位置的腐蚀性，仙人岛港区属于海中半岛，基本为回填土区，下挖2米后一旦海水涨潮，埋地管道基本完全沁入在海水中，海水腐蚀性极高；针对该情况必须采取抗腐蚀极强的腐蚀涂料，我们选择环氧煤沥青+玻璃布+电火花检漏试验+阴极保护的组合或者采取三层结构聚烯烃（PE），确保其外套管使用寿命能够达到我们设计要求。
环氧煤沥青+玻璃布+电火花检漏试验+阴极保护组合根据该地区腐蚀情况，我们选择了总厚度为1.2mm厚的防腐厚度，防腐结构采取一底三布五面的结构，即底漆-面漆-玻璃布-面漆-玻璃布-面漆-玻璃布-二层面漆，环氧煤沥青选择耐腐蚀较高的环氧煤沥青。
其电火花检漏电压选择12000V，并且与埋地阴极保护厂家沟通计算，选择6组22kg的镁阳极保护，确保埋地管道的寿命在20年以上。
根据厂家联系，目前DN400的采购价约3000元/ 米，阴极保护价格为8000元一组，总造价为400×3000+8000×6=124.8万元；采取三层结构聚烯烃（PE）的采购价约为2800×400=112万元。
通过以上分析比较可以看出，在不同地区根据长度不同、地区的腐蚀性要求不同必须采取不同的防腐结构，需要因地制宜；在确保埋地钢管外套管寿命的前提下，最大限度的降低工程投资。
4 结束语
埋地钢管外套管的防腐方案和防腐质量是确保管道工程质量和管道安全可靠运行的关键因素；我们应该根据不同地区的实际情况合理选择防腐涂料、防腐结构，必须因地制宜，在确保其寿命、安全的前提下最大限度的降低工程投资，真正体现我们苏夏的高超的设计水平！
参考文献：
[1]《城镇供热直埋蒸汽管道技术规程》CJJ/T104-2014[S].
[2]《石油化工企业设备与管道涂料防腐蚀设计规范》SH3022-2011[S].
[3]《埋地钢制管道牺牲阳极阴极保护设计规范》GB/T21448-2008[S].
[4]《埋地钢制管道环氧煤沥青防腐层技术标准》SY/T0447-2014[S].。
