农村电力网作业题答案
农网配电营业工试题库(附参考答案)
农网配电营业工试题库（附参考答案）一、单选题（共51题，每题1分，共51分）1.按规定，10kV电缆线路红外测温的周期是()年1次或以上。
A、1B、2C、1.5D、0.5正确答案：A2.避雷器接地也叫做()保护接地。
A、过电流B、过载C、过电压D、过负荷正确答案：C3.砍伐靠近带电线路的树木时，工作负责人在工作前，必须向()说明电力线路有电，不得攀登电杆：树木、绳索不得接触导线。
A、全体工作人员B、工作负责人C、工作许可人D、操作人员正确答案：A4.《安全生产法》规定：国家实行生产安全()责任追究制度，依照本法和有关法律、法规的规定，追究生产安全事故责任人员的法律责任。
A、事情B、事件C、事实D、事故正确答案：D5.“四遥”功能中对模拟量处理的包括遥测、()。
A、遥远B、遥信C、遥调D、遥控正确答案：C6.在无断路器时，可用隔离开关投切电流不超过()的空载变压器。
A、2AB、3AC、5AD、7A正确答案：A7.等径杆的直径通常有()mm、400mm、500mm等。
A、200B、300C、100D、600正确答案：B8.挖掘杆坑时其深度应要满足设计要求，允许误差不得超过()。
A、±50mmB、±30mmC、＋100mm～－50mmD、＋120mm正确答案：C9.按《广东电网公司中低压配电运行管理标准实施细则》的巡视项目和相应巡视周期要求，夜间巡视的周期是()，并应安排在负荷高峰期或阴雾天气时进行。
A、每半年1次B、每年2次C、每2年1次D、每季度1次正确答案：A10.高压断路器接线方式为()在系统上。
A、串联B、不确定C、串并联D、并联正确答案：A11.安装线轴时，出线端应从线轴()引出，对准拖线方向。
A、后面B、上面C、中间D、没要求正确答案：B12.新研制的带电作业用绝缘工具要经过()，并全部符合其要求，就可投入使用。
A、电气性能试验B、机械性能试验C、领导检查D、型式试验正确答案：A13.绝缘恢复绝缘导线连接处绝缘方法：从完整的绝缘层开始，从左到右斜叠方向进行，每圈压叠()带宽。
农网配电营业工模拟练习题含参考答案
农网配电营业工模拟练习题含参考答案一、单选题（共51题，每题1分，共51分）1.带电作业应设专责监护人。
监护人不得直接操作。
监护的范围不得超过()个作业点。
A、2B、视情况定C、1D、3正确答案：C2.安装在生产车间和有人场所的开敞式配电设备，其未遮护的裸带电体距地面高度不应小于2.5m。
当低于2.5m时应设置遮护物或阻挡物，阻挡物与裸露带电体的水平净距不应小于0.8m，阻挡物的高度不应小于()。
A、1.6mB、1.4mC、1.8mD、1.2m正确答案：B3.根据《广东电网公司电气工作票管理规定》所有经批准的“三种人”均应以()形式公布，公布内容应包括资格范围、有效时间等。
A、信息系统B、书面C、电话D、口头正确答案：B4.带油枕的配电变压器上层油温不宜超过()。
A、85°B、105°C、75°D、95°正确答案：A5.跌落式熔断器主要用于架空配电线路的支线，用户进口处，以及配电变压器一次侧，电力电容等设备作为()。
A、过载或接地保护B、过载或低电压保护C、接地或短路保护D、过载或短路保护正确答案：D6.箱式变的基础应完好，无下沉，正面的边缘距箱式变的正面外廓宜有()米、侧面宜有0.6米作为操作平台，以方便运行人员操作。
A、0.5B、0.8C、1D、1.2正确答案：C7.绝缘子串的干闪电压()湿闪电压。
A、等于B、小于C、小于或等于D、大于正确答案：D8.数据质量管理的功能是()。
A、检查B、检验C、检验与检查D、修复正确答案：C9.柱上开关、隔离开关和熔断器的防雷装置，其接地装置的接地电阻，不应大于()。
A、10ΩB、30ΩC、20ΩD、15Ω正确答案：A10.开启式负荷隔离开关的电源进线应接在()上。
A、静触座B、右侧接线柱C、动触头D、左侧接线柱正确答案：A11.按《广东电网公司设备缺陷管理规定》，对出现的缺陷必须延时处理时，下列说法错误的是()。
A、重大缺陷最长可延时7天处理B、紧急缺陷最长可延时24小时处理C、一般缺陷最长可延时6个月处理D、延时申请后的消缺时间以批准时间为限正确答案：B12.10kV配电系统()中性点接地系统。

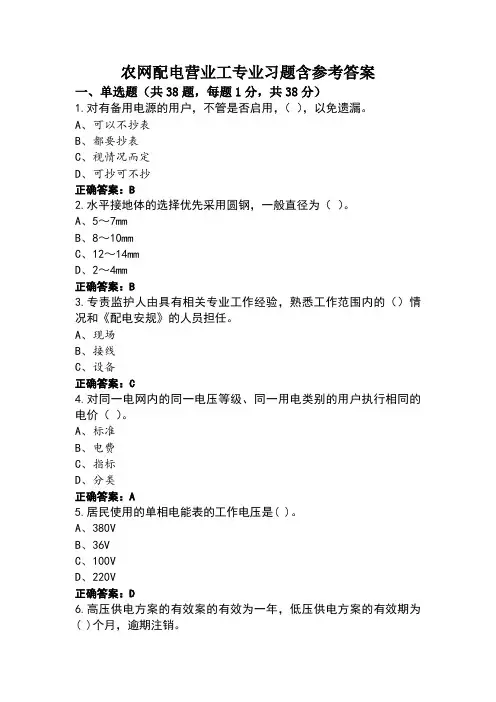

农网配电营业工专业习题含参考答案
农网配电营业工专业习题含参考答案一、单选题（共38题，每题1分，共38分）1.对有备用电源的用户，不管是否启用，（），以免遗漏。
A、可以不抄表B、都要抄表C、视情况而定D、可抄可不抄正确答案：B2.水平接地体的选择优先采用圆钢，一般直径为（）。
A、5～7mmB、8～10mmC、12～14mmD、2～4mm正确答案：B3.专责监护人由具有相关专业工作经验，熟悉工作范围内的（）情况和《配电安规》的人员担任。
A、现场B、接线C、设备正确答案：C4.对同一电网内的同一电压等级、同一用电类别的用户执行相同的电价（）。
A、标准B、电费C、指标D、分类正确答案：A5.居民使用的单相电能表的工作电压是( )。
A、380VB、36VC、100VD、220V正确答案：D6.高压供电方案的有效案的有效为一年，低压供电方案的有效期为( )个月，逾期注销。
A、1B、6C、3D、2正确答案：C7.低压供电方案的有效期为( )个月。
A、3B、6C、12D、9正确答案：A8.当变压器容量不大于100kVA且重复接地点不少于3处时，允许接地电阻不大于( ) Ω。
A、100B、30C、40D、50正确答案：B9.用电设备保护接地装置，接地电阻值一般不应大于( )Ω 。
A、4B、3C、7D、8正确答案：A10.触电急救胸外按压与口对口(鼻)人工呼吸同时进行。
按压与人工呼吸的比例关系通常是:成人为每按压（）次后吹气2次，反复进行。
A、12B、30C、18D、5正确答案：B11.组合式保护器的剩余电流继电器安装时一般距地面（）mm。
A、800～1000B、600～1500C、600～800D、800～1500正确答案：D12.当参考点改变时，电路中的电位差是（）。
A、无法确定B、变大的C、不变化的D、变小的正确答案：C13.杆塔的横担安装时，其端部上下左右斜扭不得大于（）mm。
A、25B、40C、30D、20正确答案：D14.生产经营单位的（）对本单位的安全生产工作全面负责。

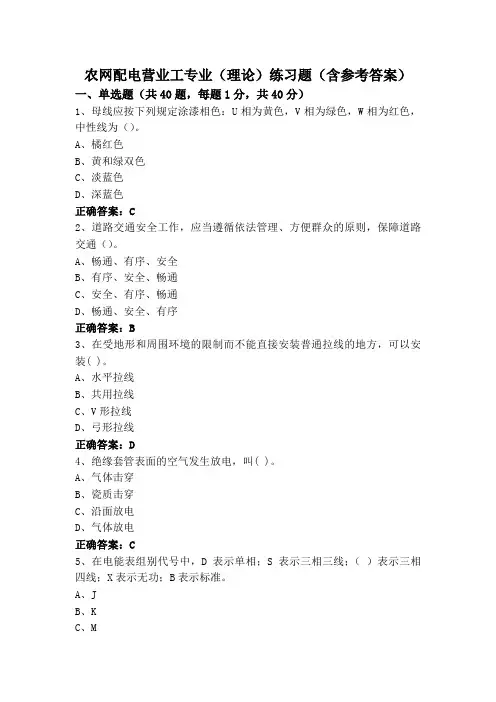

农网配电营业工专业(理论)练习题(含参考答案)
农网配电营业工专业（理论）练习题（含参考答案）一、单选题（共40题，每题1分，共40分）1、母线应按下列规定涂漆相色：U相为黄色，V相为绿色，W相为红色，中性线为（）。
A、橘红色B、黄和绿双色C、淡蓝色D、深蓝色正确答案：C2、道路交通安全工作，应当遵循依法管理、方便群众的原则，保障道路交通（）。
A、畅通、有序、安全B、有序、安全、畅通C、安全、有序、畅通D、畅通、安全、有序正确答案：B3、在受地形和周围环境的限制而不能直接安装普通拉线的地方，可以安装( )。
A、水平拉线B、共用拉线C、V形拉线D、弓形拉线正确答案：D4、绝缘套管表面的空气发生放电，叫( )。
A、气体击穿B、瓷质击穿C、沿面放电D、气体放电正确答案：C5、在电能表组别代号中，D表示单相；S表示三相三线；（）表示三相四线；X表示无功；B表示标准。
A、JB、KC、MD、T正确答案：D6、拉线盘的埋深和方向，应符合设计要求。
拉线棒与拉线盘应垂直，其外露地面部分的长度为（）。
A、200～300mmB、500～700mmC、400～500mmD、300～400mm正确答案：B7、电杆起立到( )时，应暂停牵引，稳好四方临时拉线，起立到80°时停止牵引，调整拉线，使杆(塔)缓缓立直。
A、45°B、70°C、60°D、30°正确答案：B8、对未装计费（）的临时用电者，应按用电设备容量、使用时间、用电类别计收电费。
A、电压表B、电能表C、电流表D、功率表正确答案：B9、对成年人施行触电急救时，口对口(鼻)吹气速度每分钟（）次。
A、18B、5C、12D、20正确答案：C10、“S”级电流互感器，能够正确计量的电流范围是( )Ib。
A、1%～120%B、10%～120%C、2%～120%D、5%～120%正确答案：A11、框架式自动断路器有数量较多的（），便于实现连锁和对辅助电路的控制A、辅助触头B、辅助电路C、感觉元件D、主触头正确答案：A12、按《国家电网公司业扩供电方案编制导则》规定，负荷电流为( )以上时，宜采用经电流互感器接入式的接线方式。

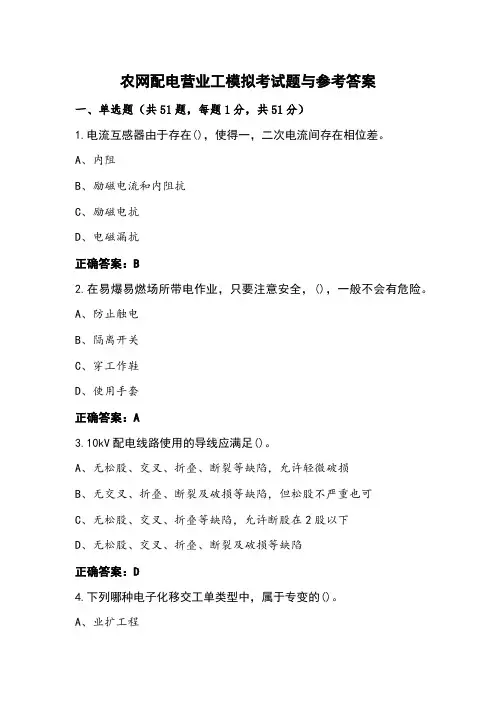

农网配电营业工模拟考试题与参考答案 (2)
农网配电营业工模拟考试题与参考答案一、单选题（共51题，每题1分，共51分）1.电流互感器由于存在()，使得一，二次电流间存在相位差。
A、内阻B、励磁电流和内阻抗C、励磁电抗D、电磁漏抗正确答案：B2.在易爆易燃场所带电作业，只要注意安全，()，一般不会有危险。
A、防止触电B、隔离开关C、穿工作鞋D、使用手套正确答案：A3.10kV配电线路使用的导线应满足()。
A、无松股、交叉、折叠、断裂等缺陷，允许轻微破损B、无交叉、折叠、断裂及破损等缺陷，但松股不严重也可C、无松股、交叉、折叠等缺陷，允许断股在2股以下D、无松股、交叉、折叠、断裂及破损等缺陷正确答案：D4.下列哪种电子化移交工单类型中，属于专变的()。
A、业扩工程B、配网基建C、大修技改D、迁改工程正确答案：A5.在无断路器时，可用隔离开关投切电流不超过()的空载变压器。
A、2AB、3AC、5AD、7A正确答案：A6.接地线应用有透明护套的多股软铜线组成，其截面不得小于()，同时应满足装设地点短路电流的要求。
A、20B、25C、30D、40正确答案：B7.按《广东电网公司设备缺陷管理规定》，对因物资供应造成的缺陷消缺延时，其延时申请的会签是()的职责。
A、生产技术部B、物流中心C、调度部门D、运行维护部门正确答案：B8.所有电气设备的金属外壳均应有良好的接地装置，使用中()。
A、如确需拆除，必须经过工作负责人同意B、如确需拆除，必须经过工作票签发人人同意C、可以将接地装置拆除D、不准将接地装置拆除正确答案：D9.配电设备停电检修时，应使用()。
A、电力线路第一种工作票B、电力线路第二种工作票C、变电站第二种工作票D、变电站第一种工作票正确答案：A10.电缆分接箱开关设备应具备完善的()功能。
A、六防连锁B、五防联锁C、三防连锁D、四防连锁正确答案：B11.挂接地线时，必须()，拆除接地线的程序与此()。
A、先接导线端，再接接地端；相同B、先接接地端，再接导线端；相同C、先接导线端，再接接地端；相反D、先接接地端，再接导线端；相反正确答案：D12.工作票签发人在审核工作票时，应按照接线图，对应采取的()进行认真细致的审核，满足要求后方可签发工作票。
农网配电营业工模拟考试题+答案
农网配电营业工模拟考试题+答案一、单选题（共60题，每题1分，共60分）1、雷云对地放电时，在雷击点放电过程中，位于雷击点附近的导线上将产生()。
A、外部过电压B、内部过电压C、感应过电压D、操作过电压正确答案：C2、对三相变压器，额定电压指()。
A、一次电压B、线电压C、相电压D、二次电压正确答案：B3、同一档距内，每根导线只允许有()个接头。
A、三B、四C、一D、二正确答案：C4、急救成功的关键是()，操作正确。
A、送往医院B、动作快C、寻找医生D、以上均不正确正确答案：B5、《安全生产法》规定：国家鼓励和支持安全生产科学技术研究和安全生产先进技术的推广应用，提高()水平。
A、安全生产B、技术C、技能D、电力生产正确答案：A6、绝缘摇表使用前应做()试验，以检验表计的完好性。
A、开路B、不用做C、开路和短路D、短路正确答案：C7、配电装置及馈电线路的绝缘电阻值不应小于()MΩ。
A、0.5B、0.2C、1.5D、1正确答案：A8、10kV户外型跌落式熔断器，系统中性点接地方式不包括()。
A、经消弧线圈接地B、直接接地C、经小电阻接地D、不接地正确答案：B9、SCADA系统的优点不包括()。
A、加快决策B、模拟网络情况C、测量数据D、智能决策正确答案：D10、新安装的电气设备在投入运行前必须有()试验报告。
A、出厂B、针对性C、预防性D、交接正确答案：D11、下列情况不属违章操作的有()。
A、隔离开关切断大电流B、带电作业C、带电线路接地D、接通接地线母线正确答案：B12、柱上断路器和负荷开关，壳体应设置防内部电弧故障的()。
A、防漏电装置B、限压装置C、限流装置D、泄压装置正确答案：D13、导线震动造成的断股、断线故障主要发生在()线路上。
A、大档距B、交叉跨越档C、孤立档D、小档距正确答案：A14、同杆双回线路中的一回停电线路上的工作，必须办理()。
A、口头或电话命令B、第二种工作票C、第三种工作票D、第一种工作票正确答案：D15、柱上开关、隔离开关和熔断器的防雷装置，其接地装置的接地电阻，不应大于()。
农电工试题及答案
农电工试题及答案一、选择题1. 农电工是指从事农村电力工作的人员，包括（）。
A. 农村电工B. 农网管理员C. 农村供电人员D. 以上都是2. 农网操作人员的主要职责是（）。
A. 维护农村电网设备B. 安全运行农村电网C. 维护农村用电负荷平衡D. 以上都是3. 下列哪项是农电工的主要安全工作内容（）。
A. 防止触电事故B. 防止火灾事故C. 防止电网突发事故D. 以上都是4. 农村电气设备检修时，应先（）。
A. 检查电气设备完好性B. 切断电气设备电源C. 确认电气设备维修需求D. 以上都是5. 农村电网故障排除的正确步骤是（）。
A. 定位故障原因，检查相关设备B. 切断故障设备电源，修复设备C. 进行试验检测，确认设备正常D. 以上都是二、问答题1. 请简要介绍农电工的主要工作职责。
农电工主要工作职责包括农网操作和维护、农村电气设备检修、农村电力安全工作等。
他们负责维护农村电网设备的安全运行，确保农村用电负荷平衡及供电可靠，防止触电事故、火灾事故以及电网突发事故的发生。
2. 描述一下农村电气设备检修的基本步骤。
农村电气设备检修的基本步骤如下：(1) 检查电气设备的完好性，包括设备外观是否正常、设备接地是否完好、电缆是否损坏等。
(2) 切断电气设备的电源，确保操作过程的安全性。
(3) 确认电气设备的维修需求，如更换损坏的零部件、修复电路连接等。
(4) 完成维修后，进行设备的试验检测，确保设备正常工作。
3. 农村电网故障排除的正确步骤是什么？农村电网故障排除的正确步骤如下：(1) 定位故障原因，通过检查相关设备找出故障点所在。
(2) 切断故障设备的电源，确保维修过程的安全性。
(3) 修复故障设备，包括更换故障部件、调整电路连接等。
(4) 完成维修后，进行试验检测，确认设备正常运行。
三、综合分析题在农村电力工作中，安全是至关重要的。
请列举三项农村电力工作中需要注意的安全事项，并简要解释其重要性。
1. 防止触电事故：在电力工作中，存在高电压和大电流等潜在危险因素，必须时刻注意防止触电事故的发生。
农电工考试题库及答案大全
农电工考试题库及答案大全农电工是指从事农村电力工作的技术人员，他们在农村电网的建设、维护和管理方面发挥着重要作用。
为了帮助农电工们提高自己的技能水平和应对考试的能力，以下是一个农电工考试题库及答案大全，希望对广大农电工有所帮助。
一、电力基础知识1.电流的单位是什么？答：安培（A）。
2.电阻的单位是什么？答：欧姆（Ω）。
3.欧姆定律是什么？答：U=IR，即电压（U）等于电流（I）乘以电阻（R）。
4.交流电的频率是多少？答：50赫兹（Hz）。
5.短路是指什么？答：电流直接通过一个低阻抗的回路，绕过了原本设计用来限制电流的元件。
二、电线电缆1.电线的颜色有哪些标准？答：蓝色表示零线，棕色表示相线，黄绿色表示地线。
2.电线的截面积越大，可以传输的电流越______？答：大。
3.电线电缆的绝缘材料有哪些常见的？答：聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。
4.电线电缆的标准长度是多少？答：一般为100米。
三、电力设备1.低压开关柜的额定电压一般是多少？答：380V。
2.什么样的开关适合用于高压电气设备？答：熔断器。
3.断路器的作用是什么？答：在电路中断开和闭合电流。
4.交流电动机一般需要启动什么装置？答：电容器。
四、安全操作1.进行电气维修前应做什么操作？答：切断电源，并进行工具和设备的安全接地。
2.工作场所如何避免触电危险？答：保持干燥，使用绝缘工具，合理布置电气设备。
3.电气事故发生时，应该怎么做？答：立即切断电源，采取急救措施。
五、题库和答案1. 题目：如何判断一个变压器的高压线和低压线？答案：通过变压器的标识，高压线一般使用红色线标，低压线一般使用绿色线标。
2. 题目：什么是电容器？答案：电容器是一种存储电能的装置，由两个导体之间的绝缘材料（电介质）隔开。
3. 题目：什么是短路故障？答案：短路故障是指电流未按照设计的路径流动，而是绕过了设计的电阻或元件，直接通过低阻抗的回路。
4. 题目：什么是电气事故？答案：电气事故是指由于电力设备、线路等因素造成的人身伤害、财产损失及其他不良后果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
东北农业大学网络教育学院 农村电力网作业题（一）一、回到下列问题（40分）1. 衡量电能质量的指标是什么？答：衡量电能质量的指标是电压、频率和波形。
2. 架空输电线路由哪些部分组成？答：架空输电线路包括导线、避雷线、杆塔、绝缘子和金具。
3. 三相导线的位置不对称时会产生什么后果？如何改善？答：三相导线布置的位置不对称，则各相的电感值就不会相等，当通过相同的电流时，各相的压将不 相等，将引起三项电压的不平衡。
此外，还会对周围通讯线路造成干扰。
改善措施是进行导线换位。
4. 什么是电晕？它的后果是什么？避免电晕现象的有效措施施什么？答：电晕是一种气体放电现象，是当导线表面电场强度达到或超过某一数值时，导线周围的空气分子 游离而产生的。
主要后果是消耗有功功率，而且产生噪声，干扰通讯线路。
避免电晕现象应设法降低导线 表面的电场强度值，一般采用分裂导线或扩径导线。
5. 电力网的损耗由哪几部分组成？答：电力网的损耗主要体现在输电线路和变压器上。
6. 降低线损的措施由那些？答：降低发电机和变压器的损耗标准，改变电力网的功率分布，提高负荷的功率因数，提高电网电压 运行水平，实现变压器的经济运行，实现整个系统的有功、无功经济分配。
7. 我国现行的电压等级有那些？试列出具体值？答：3kV 、6 kV 、10 kV 、35 kV 、60 kV 、110 kV 、220 kV 、330 kV 、500 kV 。
8. 电力系统的调压措施有那些？答：改变发电机端电压调压，改变变压器分接头调压，改变电力网无功功率分布调压，改变输电线路 参数调压。
9. 什么是时电力系统的短路？有哪几种类型？答：电力系统短路是指相与相之间或相与地之间的不正常接触。
有三相短路、单相接地短路、两相短 路、两相接地短路。
10.什么是标幺制？有何特点？答：标幺制就是把各种物理量用标幺值来表示的一种方法， 标幺值为实际值和基准值之比。
采用标幺值时,可使计算简化。
二、 计算题（60分）1•试计算SFL1 — 20000/110型双绕组变压器归算到高压侧的参数，并画出它的等值电路。
变压器铭牌给出 该变比为 110/11、S N =20MVA 、P k =135kW 、P °=22kW 、U k %=10.5、1。
％=0.8。
解由短路损耗P k =135kW 可求得变压器电阻为P k U N 135 **** ****S N _1000 202由短路电压百分值 U k %可求得变压器电抗为由空载损耗P °=22kW 可求得变压器励磁支路的电导为= 4.08(")X T5%U N 100S N210.5 110 100 20= 63.53(」)p 22 G T0 22 =1.82 10-(S)1000U N 1000 1102由空载电流百分值10%可求得变压器励磁支路的电纳为于是等值电路如图2-2所示。
S ； =Si +AS! = 15p 496 + i9,661 MVA△ Qyi 二-jl.l x10-+x llO 2^ - jL.331 MVar （1 分）§! = Si -t- ^Q ?j = 15 + 496 + j8,33 MVA （1 分）⑵令 0 = 116^>KV首2 = U ）AU Z - j5II z = Ik -（卩喪&3 + j 日寫$耳）=109,997 - j3 * 678 = 110. 0冏/<V （3 分）* （1〉设全网电压为U N = 11OKV△Q 尸 ThlxIOf 化-jL33l MVarI 0 %S N 0.8 20100UN ~100 1102 = 1.322 10-（S ）2. 110KV 单回架空线路，其参数如图所示，线路始端电压为 路末端电压及始端输出的功率。
116KV,末端负荷为15 + j10MVA,求该电力线L —lit'U* △Q T * =修 + jg W 砂紙VA (i 分〕（1分）R + js ） =0.496+ j0,992 NIVA3.网K 点发生两相短路接地，求 K 点短路电流值。
ioMVAH 比―匹二解:取耳二60MVA'©— -------- -V ----- —Oq% *■!帕巧叫=^2=0.32 X LO = 3x0.0906=0.272 X T = 0.105x^^0.2X S =0.32+(0.32#10J3) =0.412-，tLkT =0?412 = 2^424X2.424 = 3.74KAQ,372x0.2= 0J3_ ().32xOJ3._ (0,32i-0,13)2农村电力网作业题（二）一、回到下列问题（60 分）1．对电力系统运行的基本要求是什么？答：最大限度地满足用户用电的需要，保证供电的可靠性；保证良好的电能质量；保证电力系统运行的经济性。
2．架空线路有哪些部分组成？答：架空输电线路包括导线、避雷线、杆塔、绝缘子和金具。
3．导线类型有哪些？答：导线按材料有铜线、铝线、钢线，按结构形式有单股导线、多股导线、钢芯铝绞线，按机械强度有普通型、轻型、加强型。
4．杆塔分几种类型？答：杆塔分五种类型：直线杆、耐张杆、转角杆、终端杆、特种杆。
5．某一架空线路的绝缘子链个数为8，试估计该线路的电压等级？答：110kV。
6．在近似计算中，输电线路的电抗X1 取多少？b1 取多少？-6答：X i取0.4 Q /kM; b l取3X 10- S/kM。
7．我国电力系统所采用的中性点接地方式主要有那几种？答：中性点直接接地、中性点经消弧线圈接地、中性点不接地。
8．电力系统的调压措施有那些？农村电网调压主要采用什么方式？答：改变发电机端电压调压，改变变压器分接头调压，改变电力网无功功率分布调压，改变输电线路参数调压。
农村电网主要靠改变变压器分接头调压，改变电力网无功功率分布调压。
9．选择导线截面积时应考虑那些因素？答：选择导线时应考虑技术条件和经济条件，技术条件包括电晕、机械强度、热稳定及电压损耗。
经济条件包括成本和运行维护。
10．当突然短路时大约经过多长时间会出现冲击电流？冲击电流约为短路电流的多少倍？答：当突然短路时大约经过0.01 秒会出现冲击电流，冲击电流约为短路电流的（2.55~2.7）倍。
11．电力系统的短路有哪几种类型？有何危害？答：电力系统短路是指相与相之间或相与地之间的不正常接触。
有三相短路、单相接地短路、两相短路、两相接地短路。
短路电流可能达到该回路电流的几倍、几十倍甚至几百倍，使导线严重发热，造成造成导体熔化和绝缘损坏，同时巨大的短路电流还将产生很大的电动力，可能使导体变形或损坏。
短路电流可能使电网电压降低，严重时可能造成电压崩溃，造成大面积停电。
短路时产生的高温电弧，可能损坏故障元件本身，也可能烧坏周围设备。
短路时可能使发电机的稳定性破坏，引起保护装置的误动作及大量甩负荷。
不对称短路会产生负序和零序分量。
不对称短路时会使非故障相电压升高。
12. 什么样的电源可以认为是无限大功率电源？答：系统功率为无穷大，系统阻抗约为零，系统母线电压恒定。
二、一条长度为100km ，额定电压为110kV 的双回路架空输电线，导线型号为LGJ — 185,水平排列，线解 LGJ —185型号导线，查表得: 半径 「= d 二！9 = 9.5mm = 0.95cm2 2线路每千米的电阻 （可由附录表 2中查得）： 0.17「】/kmS线路每千米的电抗 X 1 =0.1445©直 0.0 1 r 3 --------------------------4 4 2 4 = 5.04m = 504(cm) 504 小刘=0.1445lg 0.0157 =0.409("/km) 0.95 D m 7.58 7.5810 b 1 10,D m lg - r 双回线路的电阻、电抗和电纳为线路每千米的电纳 _62.79 10((S/km) ,504lg 0.95c A 0.17 100 R 1 8.45(」)2 2 洛1 0.409汉100 小X 1 20.45(门) 2 2B =2b 1l =2 2.79 10』100 =558 10°(S)电晕临界电压 取 m i =i 、m 2=1 （晴天），：=1504U cr =49.3 1 1 1 0.95 lg 127.61（kV ）0.95 中间一相导线的临界电压为 U cr =0.96 127.61=122.51kV ，因为U cr > U （工作电压），所以，线路在晴天 不会发生电晕。
线路的等值电路如图 2-1所示。
4 I ---------- Jvw --------------- ,_O o - 三、有一台降压变压器如图所示，其归算至高压侧的参数为4.93 + j63.525 Q ,已知变压器母线在任何方式下均维持电压为 107.5KV ，其低压侧母线要求顺调压，若采用静电电容器作为补偿设备，试选择变压器 分接头和无功补偿设备容量。
间距离为4m ,求线路的参数并画出等值电路图。
(15 分)解:f心T场= d卡?战4「.⑴ Umax =1O7,5--X迪霍尹鉉竺=98.7KVDmin'二l07.5-34」±^l"?¥ = 102.%KV （3分）107,5（2）按最小负荷时无补偿■烤况来选择变压器分接头■IV = 102.96x1^—^ 105.35^ 选用110-2.5%,即107.25/UKV （2分）接疑大负荷时调压要茨确宦Q c容虽Qc 二x （10,25「9&7 x x - 1.952（3 分）⑶验算:最木负荷时补绘设备全靜投入b imuc=107,5- —4.93+ x63■迈=射^KVll1107.5U.^ =99.85x 諾'矛=10.24F7V 电压偏稼⑷需谒™ *100% =0.1%最小负荷时= 102.96x 11/107.25= 10.56ICV电压偏移=100% = 1,8% （3分）10.75农村电力网作业题（三）、（25 分）降压变压器及其等值电路如图所示。
归算至高压侧的阻抗为R T +jX T =2.44+j40 Q 。
已知在最大和最小 负荷时通过变压器的功率分别为S max =28+j14MV A 和S min =10+j6MV A ，高压侧的电压分别为U lmax =110kV 和U lmin = 113kV 。
要求低压母线的电压变化不超过6.0~6.6kV 的范围，试选择分接头。
-HO+2X2. 5V6. 3kV3L5MVA解：先计算最大负荷及最小负荷时变压器的电压损耗：V Tmax=28 2.44 14 40kV =5.7kV113假定变压器在最大负荷和最小负荷运行时低侧的电压分别取为VV 1tmax 二 110—5.7 63kV = 109.4kV 6.0V 1tmin = 113 - 2.3463kV =105.6kV 6.6取算术平均值匕 护=：109.4 105.6 kV/2=107.5kV选最接近的分接头V 1t =107.25kV 。
