非开挖工程定向钻施工技术速成
非开挖技术--定向钻的施工方法
非开挖技术--定向钻的施工方法大多数定向钻机采用钻进液辅助碎岩钻头钻压从钻杆尾部施加。
钻头通常都带有一个斜面，所以钻头连续回转时则钻出一个直孔，而保持钻头朝某个方面不回转加压时，则使钻孔发生偏斜。
探测器或探头可以安装在钻头内，也可安装在紧靠钻头的地方，探头发出信号，被地面接收器接收或跟踪，从而可以监测钻孔的方位、深度和其它参数。
在那些从地表不能稳定跟踪钻孔轨迹的地方，或因钻孔深度太大，用无线电频率方法难以保证定位精度的地方，也可采用有缆式导向系统，其缆线通过钻杆连接。
膨润土/水的混合物是常用的钻进液或"泥浆"，它能使携带的岩屑处于悬浮状态，并能通过循环系统过滤。
导向孔施工完成后，触变泥浆可保持孔壁的稳定，以便于回扩。
工作管或导管一般为聚乙烯管或钢管，在扩孔的同时跟在扩孔器后一起进入。
在大型设备中，多数工作是通过钻杆回转完成的，设备的扭矩与轴向推力和回拖力一样重要。
对小型设备，通常是先钻一个导向孔，然后再将孔径扩大至所需的尺寸，同时将管道随扩孔器拉入，此时使用钻进液有助于破岩、润滑和冷却钻头。
在钻进岩石或其它硬地层时，也可用钻进液驱动孔底"泥浆马达"，在这种情况下，需要很高的钻进液流速。
一些钻进系统被设计用于无水或钻进液的干式钻进工艺，其操作更简单，废弃物少，不需要太多的现场设备；但要受到铺管尺寸和地层条件的限制。
冲击作用可以加强轴向推力和回转扭矩的效果。
冲击力可由钻头上的冲击锤产生，也可由地面设备产生并沿钻杆柱传送，无论哪种方法，都能提高导向钻机在复杂地层中的性能。
钻机可大致分为两类：地表发射的和坑内发射的。
地表发射钻机通常为履带式，可依靠自己的动力自行走进入工地。
铺设新管时它们不需要发射坑和接受坑，但管线连接时仍需要开挖。
如果要求在地下相同深度连接其它管线，则可能会造成新管的开头几米废弃。
坑内发射钻机在钻孔的两端都需要挖坑，但可在空间受限的地方操作。
一些设计更紧凑的钻机的发射坑，可只比接管所需的坑稍大一点就行。
水平定向钻施工技术-顶管施工技术介绍
水平定向钻施工技术-顶管施工技术介绍水平定向钻施工技术介绍“水平定向钻”是在不开挖地表面的条件下，采用定向钻机铺设各种地下公用管道设施的一种非开挖施工工艺，它广泛应用于供水、电力、通讯、燃气、石油、污水管道等管线铺设施工中，它适用于沙土、粘土、卵石（含量较少）等地况。
它具有施工速度快、施工精度高、成本低等优点。
水平定向钻进设备一般适用于管径φ1200mm以内的的钢管和PE 管，目前最大铺管长度达到3302米。
（2016年中国石油天然气集团公司管道局穿越公司创下的世界纪录：5月21日，在靖江-江阴段长江河床下通过的水平定向钻管道穿越工程顺利完成，该管道直径711毫米，全长3302米，用于输送天然气）（公司目前完成的最长穿越为花都机场航煤DN406+DN110钢管，穿越长度为700米）一、定向钻进的工艺流程水平定向钻机进行管线穿越施工顺序为：地质勘探及管线探测、设计钻孔导向轨迹、导向施工、回拉扩孔（同时进行管道焊接）、管道回拖。
1、地质勘探：主要是通过地质钻探了解地质分布情况，形成地质勘查报告，为施工提供参考依据。
地质钻探现场钻探取样2、地下管线探测：主要是通过采用管线探测仪了解地下已有管线埋设的位置和深度等信息，为设计导向钻进轨迹提供依据。
雷迪8100管线探测仪管线探测仪地下管线探测3、导向施工：利用造斜原理，在地面导向仪引导下，按预先设计的铺管线路，由钻机驱动带导向钻头的钻杆，从入钻点至出钻点钻一个与设计轨迹尽量吻合的导向孔。
水平定向钻钻机（钻通25T）月蚀导向仪普通导向钻头岩石钻三牙轮钻头4、回扩施工：一般采用逐级扩孔，将钻孔扩大到管道回拖所需孔径，回扩终孔直径一般为回拖管道外包直径的1.2~1.5倍。
挤压式扩孔器（普通）三牙轮扩孔器（岩石）5、管道焊接：PE管通常采用热熔对接焊机将管道焊接成型，钢管则采用电焊焊接管道。
热熔对接焊机PE管道焊接钢管焊接。
近年国内常用非开挖施工技术施工方法综合概述
近年国内常用非开挖施工技术施工方法综合概述随着城市化进程的不断推进，城市基础设施建设也日益迫切。
为满足城市发展对基础设施的需求，非开挖施工技术逐渐成为国内常用的施工方法之一。
本文将对近年来国内常用的非开挖施工技术施工方法进行综合概述。
非开挖施工技术是一种在地面不开挖、破坏或剥离的情况下进行施工的方法。
相比传统的开挖施工，非开挖施工技术具有环境友好、成本低、施工速度快等优势，因此在城市中得到了广泛应用。
以下将对近年来国内常用的几种非开挖施工技术进行综合概述。
第一种常用的非开挖施工技术是水平定向钻孔技术。
水平定向钻孔技术是通过使用特殊的钻机，从井口到目标点进行钻孔，并将钻孔穿过的材料抽出，最终达到埋设管道或电缆等目的。
这种技术适用于各种地质条件，并且施工过程中对地面破坏小，不会对城市交通造成影响，因此在城市给排水、通信以及能源等方面得到了广泛应用。
第二种常用的非开挖施工技术是盾构技术。
盾构技术是一种通过盾构机进行施工的方法。
盾构机通过在地下行驶并同时施工，可以用来隧道施工、管道铺设等多种工程。
盾构技术具有施工速度快、安全性高等优点，因此在城市交通和地下管网等方面得到了广泛应用。
第三种常用的非开挖施工技术是水平直推法。
水平直推法是通过钢板推挤器进行施工的方法。
在施工过程中，钢板推挤器会沿着预先开辟的通道，在推挤力的作用下，将管道或箱涵等大体积结构物沿着地下慢慢推进。
这种方法可以减少地面破坏，对城市交通和地下管网等有较少的影响，因此在城市交通运输和给排水等方面得到了广泛应用。
第四种常用的非开挖施工技术是无顶管法。
无顶管法是一种在地下直接施工的方法，无需开挖地面，并采用隧道掘进机进行施工。
这种技术适用于土建工程、交通、给排水和地下管网等多个方面。
无顶管法施工周期短、成本低、对环境影响较小，因此在城市基础设施建设中得到了广泛应用。
综上所述，近年来国内常用的非开挖施工技术包括水平定向钻孔技术、盾构技术、水平直推法和无顶管法。

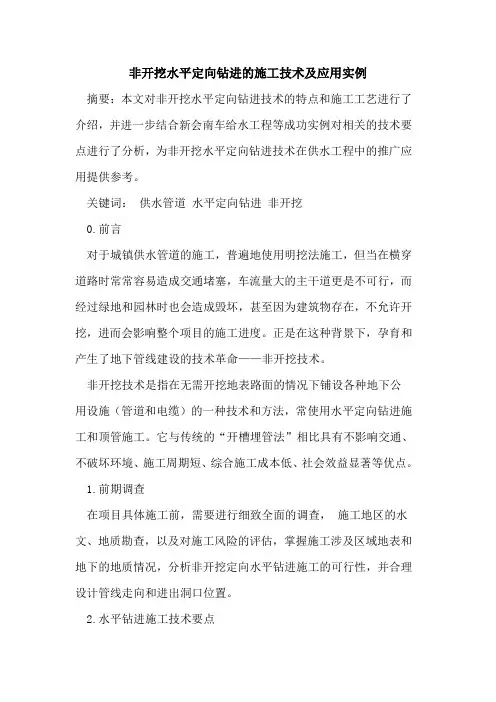

非开挖水平定向钻进的施工技术及应用实例
非开挖水平定向钻进的施工技术及应用实例摘要：本文对非开挖水平定向钻进技术的特点和施工工艺进行了介绍，并进一步结合新会南车给水工程等成功实例对相关的技术要点进行了分析，为非开挖水平定向钻进技术在供水工程中的推广应用提供参考。
关键词：供水管道水平定向钻进非开挖0.前言对于城镇供水管道的施工，普遍地使用明挖法施工，但当在横穿道路时常常容易造成交通堵塞，车流量大的主干道更是不可行，而经过绿地和园林时也会造成毁坏，甚至因为建筑物存在，不允许开挖，进而会影响整个项目的施工进度。
正是在这种背景下，孕育和产生了地下管线建设的技术革命——非开挖技术。
非开挖技术是指在无需开挖地表路面的情况下铺设各种地下公用设施（管道和电缆）的一种技术和方法，常使用水平定向钻进施工和顶管施工。
它与传统的“开槽埋管法”相比具有不影响交通、不破坏环境、施工周期短、综合施工成本低、社会效益显著等优点。
1.前期调查在项目具体施工前，需要进行细致全面的调查，施工地区的水文、地质勘查，以及对施工风险的评估，掌握施工涉及区域地表和地下的地质情况，分析非开挖定向水平钻进施工的可行性，并合理设计管线走向和进出洞口位置。
2.水平钻进施工技术要点2.1导向孔轨迹的设计导向孔是扩孔拉管的母线，也是最终形成的管线孔。
与其它管线不同，重力管对于深度、坡度允许误差均有较严格的要求，施工难度大。
因此，对于施工项目的情况，管线设计要考虑满足施工的基本条件，以确保管线钻进时有可行的入土角度。
工作井位置一般按100—200m的间距设置，当管线较深时，为保证入土角度，入土工作坑设计。
2.2回拉力的计算及定向钻机的选择定向钻根据穿越长度实际需要的回拉力进行选型，回拉力的计算参考《水平定向钻进管线铺设工程技术规范》。
具体公式如下：f拉=πlf [d2γ泥/4 - dδ1 （d -δ1）]+k粘πdl式中：f拉——计算的拉力，kn；l ——穿越长度，m；f——摩擦系数，f=0.1～0.3； d——生产管直径，m；γ泥——泥浆密度，kg/m3；δ1——生产管壁厚，m；k粘——粘滞系数，k粘= 0.01～0.03。
市政管道工程非开挖水平定向钻进拉管施工技术
市政管道工程非开挖水平定向钻进拉管施工技术摘要：在介绍水平定向钻进拉管施工方法的基础上，通过市政管道工程实例阐述了非开挖水平定向钻进拉管施工的前期准备、钻机就位、配置钻液、导向孔施工、扩孔施工、管道回拖施工、监测和控制等全过程施工技术，对3种质量通病提出了预防措施，可供施工技术人员在进行城市地下中小直径管道施工时参考。
关键词：市政管道工程；非开挖；水平定向；钻进拉管；施工技术1水平定向钻进拉管施工方法采用水平定向钻进拉管施工技术进行地下管道施工，不需挖掘工作井即可快速完成地下管线施工。
其施工方法如下：首先布设钻机，即按照地下管线设计图纸，将水平定向钻机布置在地下管线设计位置的始端并固定；其次导向孔施工，即将钻杆端部装上楔形钻头并从地面钻入，按照设计好的线路绕开障碍物，直接到达管线设计位置的终端；再次回拉扩孔，即在导向孔终端卸下楔形钻头、安装尺寸合适的扩孔器，在钻液辅助下完成扩孔施工；最后拉管施工，即在扩孔后孔洞终端将管道与钻杆连接起来，回拉钻杆到扩孔后孔洞的始端，从而完成管道安装施工。
2工程实例2.1工程简介某市政管道水环境综合治理工程第三标段是该工程的主要施工标段。
该标段管网施工范围涵盖18km2以上，包括大型雨污水分流管网工程施工，管网涉及多达25个社区。
该管网的施工区域为老旧城区，这里有大量商业区和住宅区。
该管网的施工项目中，老城区北环路至洋仔二路DN800补水管和新沙路DN400~DN600污水管过路施工，采用非开挖钻进拉管施工技术，总长度为4km[1]。
2.2工程特点该管道施工项目从商铺、居民区和道路上经过，还要穿过很多路口，施工影响范围比较广，给居民生活、周围环境和道路交通造成的影响非常明显。
3非开挖水平定向钻进拉管施工3.1前期准备采用探测、查阅资料和现场调查的方法，全面了解整个施工区域管线的分布情况，做到了如指掌。
邀请给水、电力和燃气等单位到施工现场做技术交底工作，将施工给相关管线造成的影响降到最小。
非开挖水平定向钻机拉管施工工法
非开挖水平定向钻机拉管施工工法随着城市建设发展，城市管网越发复杂，有些后期开挖铺设管道需破坏原有构筑物，影响周边环境、交通等。
有些特殊情况如穿越河道、道路开挖铺设管道就不现实。
非开挖技术很好的解决了此问题。
非开挖技术主要有盾构、顶管和拉管等技术。
盾构通常用于大型隧道施工，顶管主要一般用于管径800mm以上自流水管道，拉管一般适用于管径800mm以下压力管、穿线管应用，本工法主要介绍拉管施工工法。
由我司投资兴建的漳州碧湖市民生态公园配套基础设施建设工程中，为保证东西湖连通，由东湖向西湖补水，需穿越浦头港渠下方铺设连通管（见图1-1），2.特点相对于传统通过开挖地面来敷设管道施工的技术，拉管具有其无可替代的优点：2.1不影响周边环境在施工过程中无需开挖地面，就能够穿越公路、建筑物、铁路、河流，极大地降低了地下管线施工对交通、环境、基础设施、居民生活工作等造成的影响，取得良好社会效益；2.2延长管道寿命由于拉管技术不挖开地面，管道上层的土壤未经扰动，故而大大延长了管道的使用寿命，减小了管道的变形；2.3施工速度快拉管施工对于地下管道铺设特别是深埋管道，由于无需开挖回填及地面恢复工作，施工速度快；2.4施工精度高拉管施工应用了定向钻进技术，能实时监测管道走向，及时调整，能满足施工精度要求；2.5安全由于施工过程无需开挖，不会产生大量土方占用场地，减少塌方等安全隐患。
3.适用范围拉管一般适用于管径800mm以下压力管道或者穿线套管施工，目前广泛应用于城市给排水、电力、电讯、天然气、煤气等市政和石油管线铺设施工中，适用于沙土、粘土等地况，我国大部分非硬岩地区都可施工。
4.工艺原理非开挖水平定向钻机拉管技术是利用地表放置的钻机、随钻测量仪器以及有关钻具，沿欲铺设管线设计轨迹钻成一个先导孔，然后回拉扩孔，将孔径扩大到铺管要求的口径，最后将管线同步或分步拉入并采取相应孔道加固措施，以实现不开挖铺管的施工技术。
5.工艺流程及操作要点5.1施工工艺流程拉管施工工艺流程如下：5.2各流程操作要点5.2.1施工准备5.2.1.1技术准备(1)组织图纸会审，仔细阅读工图，了解设计意图及熟悉施工规范和技术标准；(2)根据地勘资料、施工图纸及规范相应要求、质量控制目标，编制施工专项方案，此方案需通过总包单位及监理单位审批后方可执行；(3)对所有操作工人进行技术交底和岗前技术培训，对现场人员进行“三级安全教育”培训；5.2.1.2机械设备准备：施工现场根据施工现场的工程进度情况配备必备的施工机械设备。
非开挖穿越工程水平定向钻施工方案
非开挖穿越工程水平定向钻施工方案重庆蜀能通建筑工程有限公司二0一八年三月二十四日第一章编制依据一、施工方案编制主要依据1、根据现场勘查确定点位2、施工地区的水文、地质勘查资料3、相关的技术标准、规范和规程（达到给水要求）《水平定向钻进管线铺设工程技术规范》（CSTT）4、施工场地现况调查第二章工程概况一、工程基本概况本工程电力管道铺设，管径为PE160管（3孔）。
为了确保工程的顺利进行，我们建议对本次施工的地质条件进行工程地质堪探，提供行之有效的科学依据，才能高质量，高标准的按时完成施工任务。
根据现场察看我们经研究制定如下施工方案：1、本工程根据场地地形、水文、河道及周边地质条件及穿越管道曲率半径，为保证电力管道的回拖，并将电力管道稳定埋设在底，设计入地角-25度，出土角为+25度。
2、拟选的定向穿越方案将根据现场的具体位置选择钻机摆放场地，达到最佳位置作为出土点场地。
入土和出土两侧各挖一个泥浆储存坑。
第三章工程特点一、工程施工区域复杂，加大管理难度施工中需在场内建设工作坑，电力管道需从地下穿越，规划的管道拉管长度为120米左右，拉管距离较长，工程要求精准。
施工时加大测量控制的力度。
本工程施工要求“精、准、快”：(1) 工程管理人员精力充沛、年富力强，施工人员素质高。
(2) 施工要求高，追求一流质量。
(3) 遇有突发事情或有现况不符情况迅速反馈，及时与设计、监理、建设单位联系，能迅速作出合理的应对措施。
二、牵引施工采取非开挖施工方案即水平钻机钻孔牵引管道的施工方法。
该工程涉及面广，如何确保工程质量，确保施工安全是本工程重点控制的一方面。
水平导向钻进法，它的主要特点是，可根据预先设计好的铺管线路驱动装有契形钻头的钻杆从地面钻入，地面仪器接收由地下钻头内传送器发出的信息，控制钻头按照预定的方向绕过地下障碍物直达目的地，然后卸下钻头换装适当尺寸和特殊类型的回程扩大器，使之能够在拉回钻杆的同时将钻孔扩大至所需直径，并将需要铺装的管线同时返程牵回钻孔入口处。
地下管线非开挖铺设工程施工及验收技术水平定向钻施工
第一节地下管线非开挖铺设工程施工及验收技术水平定向钻施工（一）一般规定<1>利用水平定向钻铺设地下管线下程施工前，工程设计人员应勘察施下现场，了解施工现场地下各类设施、管线分布和周边环境，根据施工现场的地质报告做出工程设计图纸。
<2>工程设计出图后应依法报相关部门批准备案。
<3>施工单位应根据设计人员的现场交底和工程设计图纸勘察现场，对设计管线穿越段进行探测，核实地下各类管线的埋深和位置，并做出该工程的施工组织设计，包括以下内容：<3.1>概述、工程规模、现场地质条件、地下管线分布与埋深；<3.2>确定施工机械、人员配置、施工工期；<3.3>绘出施工平面图，图中包括：钻机位置、工作坑位置、钻进液存放位置、施工用水和排水位置、临时用电位置；<3.4>确定施工材料和用量；<3.5>施工工艺和施工方案，包括专项方案；<3.6>质最保证和安全保证措施；<3.7>文明施工措施。
<4>水平定向钻施工组织设计的审批应符合相关建设程序。
<5>水平定向钻设备进场前应进行维护调试，设备进场后清点设备附件，进行现场调试。
<6>施工现场要求设置围挡。
<7>施工单位应建立操作人员工作记录制度，由钻机操作人员或者主管人员填写施工日志。
<8>水平定向钻施工铺设的管材焊接应按设计和相关标准执行。
<9>水平定向钻施工工作坑回填，若在道路范围应按相关管理部门的要求进行回填。
<10>平定向钻施工监理单位，应具备专业资质。
<11>平定向钻施工竣工验收，应按不同行业的管线种类执行行业管线验收规范。
<12>水平定向钻工程设计超过六个月未施工的，应重新复核或设计。
（二）水平定向钻施工<1>水平定向钻施工适用于自来水、燃气、热力、电力、电信、排水和市政管线的铺设。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
非开挖工程定向钻施工技术速成邵义能广州市番安交通设施工程有限公司广东广州511400摘要：非开挖就是不用开挖路面进行敷设地下隐蔽物的施工方法，主要应用于电力、通信、供水、煤气等管道施工；要想速成，只能挑一种仪器，以“探验者”和“月蚀”为例。
关键词：非开挖地下管线探测仪导向仪间接感应法化学泥浆中图分类号：TU74文献标识码：A文章编号：Abstract：Non excavation is not excavated pavement construction method for laying underground objects,mainly used in electric munication.Water.Gas pipelineconstruction;to crash,can only choose an instrument,in order to"sound check"and"Eclipse"as an example.Key words：Non excavation;Underground pipeline detector;Guide instrument;Indirect induction method;Direct coil method;Card ring coil method;Lunar eclipse;Chemical grout概述2009年12月一批来自全国各地的学员齐聚广州大学市政学院花都校区，经过15天的书面培训以及15天的工地实战实习，30名毕业学员均能独立主持定向钻施工，结合这两年非开挖行业的蓬勃发展，总结定向钻施工技术速成如下：1掌握必要的非开挖基本常识非开挖就是不用开挖路面进行敷设地下隐蔽物的施工方法，包括人工暗挖地道（已淘汰）和机械施工。
非开挖机械施工的种类有很多，有用于直径3米以上公路地铁等大型隧道施工的盾构机施工、有用于直径1~2米的供水排水等大型管道的微型盾构机施工、有用于直径0.5~1米的等中型管道的液压千斤顶施工、定向钻则是用于直径0.5米内的电力、通信、供水、煤气等管道施工。
定向钻施工技术是非开挖工程的种类之一，很多人也习惯叫顶管。
非开挖定向钻施工的主要步骤为：地下管线探测、设计出图、导向孔施工、焊管作业（有的需要打气试压）、扩孔施工、回拖敷管施工。
2非开挖定向钻施工关键技术关键是要学会“按”两种仪器，和独立驾驶钻机。
一种仪器叫“地下管线探测仪”，另一种仪器叫“导向仪”。
既然是速成，教学必须象学汽车驾驶员一样面向所有人群，打个不恰当的比方：学汽车驾驶一样可以速成，最快可以半小时内让大家学会把车围在大院内转。
同样非开挖定向钻施工技术速成，最快可以七天内学会如何探测地下管线、如何导向施工、如何开动钻机和其他辅助机械，但会不会钻破水管也只能是以后自己去摸索掌握（仅仅是能开机，会用两种仪器，会驾驶钻机）。
前提是所有探测器已由师傅校准、按公制单位及频道、百分比设定完毕。
3地下管线探测仪速成技术地下管线探测器是一种专门用来探测地下水管、地下电缆的仪器，口语上说“探测器”“探测仪”“管线仪”都是指地下管线探测器（与导向仪器口语的区别是导向仪器都带“导向”字眼）。
钻孔前必须用地下管线探测器进行“探地雷”一样的全地下扫描，探测器的种类就像手机一样有很多，但探测原理都一样。
有代表性和用得比较多的世界名牌有“雷迪”“探验者”“向导”。
要想速成，只能挑一种牌字，以“探验者”为例，速成方法如下：认识探验者地下管线探测仪：它是美国麦克拉夫伦公司生产的，2010年生产的为兰色、含主机1个（接收机）和辅机1个（发射机）。
图1主机（接收机）图2辅机（发射机）3．1主机的开机操作要能独立操作接收机，必须达到像傻瓜相机一样、拿到手就会用，其工作键盘含POWER、PEOBE、MODE、GAIN、DEPTH、FREQ，很多人拿到手都因不识英文而不知如何“按”，实际上只用按二个键就可以独立工作了：一个是开关，几乎所有家用电器的开关都是用英文POWER 和符号表示，大家一定要记住这个；另一个是频率键，所有的探测仪也都是用一种F开头的英文FREQ表示。
为什么要记这两个键？一是共同性，不管那种探测器到手，只要记得按这两个键，就可以象傻瓜相机一样放心大胆进行操作。
二是必要性，仪器拿到手后，要能马上独立工作，按住开关不放，3秒钟内仪器会开机，随即松手，第一时间检查屏幕上有无38字样显示，如果有则可以开始工作了，如果没有则要按一下F开头的频率键，直到显示38字样为止，不会按这两个键就没办法进行后面的操作。
辅机的开机操作同主机。
3．2开始探测地下管线必须同时使用主机和辅机才能比较准确的测定地下管线的深度和走向，主机和辅机结合使用的方式分为间接感应法、直连线圈法、卡环线圈法，要达到速成目的，只要学会间接感应法就可以独立工作了。
间接感应法是按上述步骤打开发射机和接收机后，在需要探测的区域按一定的步法完成探测任务的方法，就像打太极拳一样，探测技术也讲究步法。
（1）间接感应法的人员探测步法探测需要二人进行，探测员手拿接收机与手持发射机的辅助人员面对面站好。
首先必须穿戴反光衣、安全帽；其次身体要直、腰不能弯，手臂略抬使接收机离地30厘米；再次，探测时只能用“侧游步”和“定步”进行走动，千万不能向前走和向后倒步。
侧游步是指探测员保持与辅助人员面对面，而侧身平行向两边走动的步伐（此时身体在动而手不动）；定步是指找到怀疑目标后定下两只脚，脚不动而身体动或手动的步伐（此时手持接收机做平行运动）。
辅助人员只做定步运动（看探测员的手势，每次探测员手一挥就向所示方向移动1~2米）。
间接感应法的仪器摆放方法（以进入某一条马路某一路段为例）：图3间接感应法探测示意图a当对某一段马路A1F1F2A2（如图3）进行探测时，只分纵向和横向探测。
对纵向A1A2方向进行探测时，辅助人员将发射机放在A1的位置，探测员面对面站到A2位置打开仪器检查是否显示38字样，如果是，则侧游步走到与A1A2呈45度角的G1点按第二次开关“GAIN”增益键正式开工，辅机（发射机）放在地面不动，辅助人员注意观察过往车辆安全，并随时注意观察探测员手势。
探测员从G1点运动到G2点的过程中如发现信号突然加大到70%以上，证明该处地下有疑问，应立即采取定步左右移动探测器，如信号仍然在70%以上，立即用喷漆或红砖在地面上做好标记。
G1点运动到G2点的过程中可能会发现好多个疑问点，都要做好标记，直到G2点后可以摆手示意辅助人员移动发射机1~2米到下一个点，同理可以探测B1B2、C1C2。
F1F2。
对标记好的地方只有一个点，两点成一线，因此必须调转辅机和主机的位置寻找另一个点。
当然，这时只需要将辅助发射机放在刚才有疑问的点上就行了，不需要1~2米的一下一下挪动，此时可以按DEPTH结果键探测出管线的准确深度。
探完纵向探横向，同样可以探测A1F2至A2F2的空间疑问点。
从中不难发现每次45°、每次45°刚好形成一个360°的闭和区域，整个顶管范围内的地下管线可以全部探测得到。
b上述方法简称“扫描法”，每进入一个工地，首先必须对该区域进行地下扫描，以初步排查地下管线。
对于三岔路口、十字路口范围的非开挖定向钻顶管，不管你顶多少枪（每一次入钻和出钻算一枪），都必须对东南西北各个方向进行扫描探测。
c扫描法只是一种初步的探测，误差在0.5米范围内，对于管线不多的工地以及初学者只能起到“速成”的作用；要想再精确一点，则必须采用直连线圈法、卡环线圈法；都是线圈，不过直连线圈有红黑两个不锈钢铁夹，红的夹不带电的裸露目标管线（一般用于探钢质水管、钢质煤气管等），黑的接地极；卡环线圈则只有一个较大塑料卡钳，一般用于夹住有绝缘层保护的高压电缆、通信电缆。
（速成法不再介绍线圈法）雷迪探测仪器键盘无中文也无英文，只有符号图案显示，值得提醒注意的是指开关键，指频率键，指增益键（二次开关，它在手柄框内，需要用食指上下拨动），指深度结果。
更高级别的地下管线探测仪是地下雷达系列，所有探测仪探测不到的管线用地下雷达基本上都可以找到，但地下雷达购买的价钱太高，作业时必须封闭道路，所以使用得非常少。
4导向探测仪速成技术导向探测器是一种专门用来探测钻头里面的信号棒的仪器，口语叫导向仪。
钻孔前必须将信号棒安装在钻头里面才能通过导向仪找出钻头钻到哪里。
导向仪的厂家也比较多，但探测原理也都一样。
有代表性和用得比较多的世界名牌有美国数字控制公司的“地磁”“月蚀”“马克5”“马克4”“马克3”“F5”“F2”“SE”等、英国雷迪公司的“iTrack领航者”“385”等、日本向导公司的“向导Ⅲ”“向导Ⅴ”等、以及国内宁波金地公司的“GL300”“GL515”“GL600”“GL700”等。
要想速成，只能挑一种型号的仪器，以“月蚀”为例，速成方法如下：4.1“月蚀”导向仪它是美国数字控制公司生产的，1999年生产的型号为马克Ⅲ、2000年生产的为马克Ⅳ、2001年生产的为马克Ⅴ、2002年生产的为“月蚀”，因月蚀操作简单、界面直观至今仍是90%以上探测员的指定使用品，整套月蚀（如图4）包括主机1个（（1）接收机也叫导向仪）、辅机2个（（2）钻机上的遥显器和（3）装入钻头的信号棒）。
图4整套“月蚀”实样图4.2认识钻头大家都知道任何钻探都需要钻头才能开始工作，非开挖定向钻施工的钻头与其他钻头不一样，它需要在内胆里面安装一个跟踪信号棒才能使用。
其工作原理（如图5）：要向上转弯时，转动钻杆看住主机显示屏显示12点钟方向叫停转动，命令推进钻杆则钻头作向上运动；同理可以向左（9点钟方向）向右（3点钟方向）和向下（6点钟方向）作转弯运动；当不需要转弯时，钻杆及钻头不停的旋转钻进则可保持直线前进。
钻头及钻杆中间都是空心的，水可以顺利通过水罐、钻机、钻杆、钻头喷射出来冷却钻得发热的钻头以避免烧坏信号棒。
钻头以及主机、辅机的电池安装可以自学，注意每次完工要拆卸所有电池。
图5钻头原理图4.3导向仪的开机操作月蚀主机接收机（简称导向仪）工作键盘有二个(一个在手柄框内，像手枪的扳机，既是开关也是确定键；另一个突出在手柄框的外上方，是一个选择功能键，类似鼠标)，很多人拿到手也因不识英文而不知如何“按”，实际上只将扳机按一下就可以独立工作了：几乎所有家用数字控制公司的开关都在手柄框内，像开手枪一样将扳机轻轻一按就开机了。
在无地下管线及生手第一次干活时，基本上不用再作任何操作、不用再按任何开关即可以独立工作了。
钻机手观看的导向仪辅机的开机则只需要按一下回车键（最好用胶纸写上“开关”字样贴在回车键的下面）。
导向探测也必须遵守一定步法规则：探测需要二人进行，探测员手拿导向仪背对钻机，与钻机钻杆成一直线，辅助人员手拿反光锥协助疏导安全。
