现代有轨电车技术标准

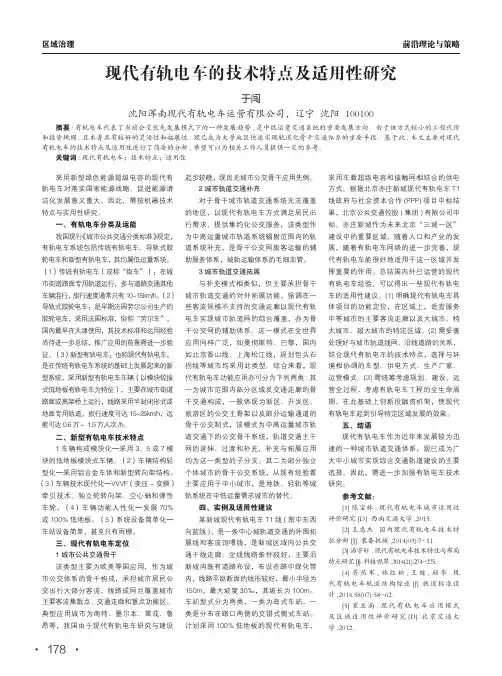

现代有轨电车的技术特点及适用性研究
区域治理前沿理论与策略采用新型绿色能源超级电容的现代有轨电车对落实国家能源战略、促进能源清洁化发展意义重大。
因此，需按机器技术特点与实用性研究。
一、有轨电车分类及运能我国现行《城市公共交通分类标准》规定，有轨电车系统包括传统有轨电车、导轨式胶轮电车和新型有轨电车，其均属低运量系统。
（1）传统有轨电车（或称“街车”）：在城市街道路面专用轨道运行，多与道路交通其他车辆混行，旅行速度通常只有10~15km/h。
（2）导轨式胶轮电车：是早期法国劳尔公司生产的胶轮电车，采用法国标准，俗称“劳尔车”，国内最早在天津使用，其技术标准和运用经验尚待进一步总结，推广应用的前景需进一步验证。
（3）新型有轨电车：也称现代有轨电车，是在传统有轨电车系统的基础上发展起来的新型系统，采用新型有轨电车车辆（以模块铰接式低地板有轨电车为特征），主要在城市街道路面或高架桥上运行，线路采用半封闭形式或地面专用轨道，旅行速度可达15~25km/h，运能可达0.6万～1.5万人次/h。
二、新型有轨电车技术特点1车辆构成模块化—采用3、5或7模块的低地板模块式车辆。
（2）车辆结构轻型化—采用铝合金车体和新型转向架结构。
（3）车辆技术现代化—VVVF（变压-变频）牵引技术、独立轮转向架、空心轴和弹性车轮。
（4）车辆功能人性化—发展70%或100%低地板。
（5）系统设备简单化—车站设备简单，甚至只有雨棚。
三、现代有轨电车定位1城市公共交通骨干该类型主要为欧美等国应用，作为城市公交体系的骨干构成，承担城市居民公交出行大部分客流，线路成网且覆盖城市主要客流集散点、交通走廊和重点功能区。
典型应用城市为南特、墨尔本、第戎、鲁昂等，我国由于现代有轨电车研究与建设起步较晚，现尚无城市公交骨干应用先例。
2城市轨道交通补充对于骨干城市轨道交通系统无法覆盖的地区，以现代有轨电车方式满足居民出行需求、提供集约化公交服务，该类型作为中高运量城市轨道系统辐射范围内的轨道系统补充，是骨干公交网旅客运输的辅助服务体系，城轨运输体系的毛细血管。
现代有轨电车信号系统设备安全等级分析
现代有轨电车信号系统设备安全等级分析摘要本文介绍了有轨电车信号系统的功能和架构以及安全等级的定义和分类，结合有轨电车的运行特点分析了信号系统失效后可能产生的危害，并参考了欧洲的有轨电车标准，给出了现代有轨电车信号系统各个子系统设备的安全等级分析。
关键词现代有轨电车；信号系统；安全等级1 现代有轨电车及其信号系统简介现代有轨电车因其中等运量、建设成本较低、节能环保、车体舒适美观从20世纪90年代以来迎来一股复兴的潮流，在我国一些不具备地铁建设条件的城市或区域，有轨电车成为很受市民欢迎的一种新兴城市轨道交通制式。
现代有轨电车一般在路口之间的区域为专用路权，通过绿化带或隔离栏保证路权的独立，在十字路口或人行路口采用平交的方式和社会车辆共享路权，一般设有路口优先通过的设备，让有轨电车优先通过路口，以提高其旅行速度。
有軌电车通过道岔设备实现行车方向的改变，道岔通过转辙机控制，转辙机和信号机通过道岔控制器来控制。
有轨电车采用司机手工目视驾驶行车，由司机保证行车安全，一般车载子系统无超速防护功能。
控制中心采用ATS系统监控全线列车运行。
现代有轨电车信号系统一般有以下几个组成部分：正线道岔控制器CBI子系统、中心调度ATS子系统、路口优先控制OLC子系统、车载OBS子系统、车辆段连锁CBI-DEPOT子系统、数据传输DCS子系统和维护支持系统MSS组成。
系统结构如图1所示：2 功能安全等级和分类现代有轨电车是中等运量的交通工具，以四模块电车为例，可容纳350人同时乘坐，因此一旦电车在运营过程中出现脱轨和冲撞事故，则会导致大量乘客伤亡的重大事故。
信号系统的作用是保证有轨电车安全地运行，因此信号系统的设备本身要足够的安全，才能完成它的职责，设备的这种安全性叫作“功能安全”，国际标准IEC-61508（电气/电子/可编程电子安全系统的功能安全标准）中，对不同的功能安全等级通过安全完整度等级（Safety Integrity Level）来进行定义。
cjjt 295-2019 城市有轨电车工程设计标准
cjjt 295-2019 城市有轨电车工程设计标准有轨电车作为一种城市轨道交通方式，具有环保、节能、通行效率高等优势，越来越受到城市规划者和市民的关注。
为了确保城市有轨电车工程的安全运营和正常使用，制定相应的设计标准至关重要。
下面是关于城市有轨电车工程设计标准的一些参考内容。
一、线路设计标准：1. 线路设计应符合当地交通规划，确保线路覆盖城市重要节点、居民区和商业中心等重要区域。
2. 线路设计应充分考虑交通需求，包括人流、物流等，优化交通通行能力，确保交通的顺畅。
3. 线路设计应充分考虑土地利用和环境保护，尽可能减少对周边环境的影响。
4. 线路设计应合理设置站点，站点之间的距离不宜过远，以方便乘客乘坐。
二、车辆设计标准：1. 车辆设计应符合国家相关标准要求，包括车辆尺寸、载客量、安全性能等。
2. 车辆设计应充分考虑乘客的舒适度，包括座椅布局、空调设备等，以提高乘客的满意度。
3. 车辆设计应充分考虑快速上下客需求，包括设立多个车门、设备乘客导向标志等。
4. 车辆设计应兼顾无障碍乘坐的需求，包括设置轮椅通道、扶手和扶手高度等。
三、设备设计标准：1. 信号设备设计应符合国家相关标准要求，确保车辆运营的安全和顺畅。
2. 供电设备设计应符合城市用电标准，确保供电安全可靠。
3. 通信设备设计应符合通信行业标准，以保证通信质量和联络能力。
4. 车辆站台和站点设备设计应充分考虑乘客的便利性和安全性，包括站台高度、指示牌设置、自动售票机等。
四、安全设计标准：1. 有轨电车工程设计应符合国家相关安全标准，确保工程施工和运营安全。
2. 设计应充分考虑防滑、抗冲击、防火等安全措施，以保护乘客和周边环境安全。
3. 设计应充分考虑应急疏散通道和设备，以应对突发事件。
4. 设计应充分考虑人车分流、交叉点安全措施等交通安全问题。
综上所述，城市有轨电车工程设计标准是确保有轨电车工程规划、建设和运营顺利进行的重要依据。
该标准应综合考虑线路、车辆、设备和安全等方面的要求，以提供安全、高效的城市有轨电车系统给市民使用。
城市有轨电车工程设计标准
城市有轨电车工程设计标准城市有轨电车工程设计标准是确保城市有轨电车系统安全、高效运行的基本规范和要求。
以下是有关城市有轨电车工程设计标准的一些要点。
一、线路设计标准：1.轨道线路设计应符合城市规划要求，避免冲突点和拥堵状况。
2.线路设置应考虑各交通枢纽的接驳便捷性，提高通行效率。
3.设计线路应考虑人流密集地区和相关公共设施，以满足市民乘坐需求。
4.设计线路应考虑环境保护和历史遗址的保护。
二、车辆设计标准：1.有轨电车车厢应具备良好的通风设施，以保证乘客的健康和舒适。
2.车辆应具备防滑防跳装置，以确保在各种天气条件下的行车安全。
3.车辆应具备紧急制动和紧急疏散设备，以应对突发情况。
4.车轮、钢轨等车辆零部件应符合国家标准，以保证车辆的正常运行。
三、设施和设备设计标准：1.轨道电力设备应符合相关国家标准，确保供电质量和安全。
2.各车站应具备便捷的进出站通道、舒适的乘客候车区和合理设置的出入口，以提高乘客的体验感。
3.轨道电车车站设置应考虑残疾人士的需求，如设置无障碍设施和便利设施。
4.车站设施应具备合理的排污和清洗设备，以保证车站的清洁环境。
四、安全管理标准：1.轨道电车系统应设置完善的安全防护设施，如道口闸门、信号灯等，以确保乘客和行人的安全。
2.车辆应配备完善的安全监控设备，以方便监测和管理运行情况。
3.系统应具备灾难应急预案，确保在突发灾害事件发生时能够迅速响应和处理。
五、运维管理标准：1.运营单位应建立健全的车辆维护和保养体系，确保车辆正常运行和延长使用寿命。
2.设备和设施应定期检查和维修，以确保正常运行状态。
3.厂家和运营单位应建立紧密的合作机制，以提供及时的技术支持和维修服务。
以上仅为城市有轨电车工程设计标准的一些要点，实际设计过程中还需根据具体情况进行详细规划和设计。
这些标准的制定和落实将为城市有轨电车系统的运行提供必要保障，并为市民提供便捷、舒适、安全的出行方式。
有轨电车标准
ICS目次前言 (III)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4基本原则 (2)4.1一般要求 (2)4.2列车运行计划 (2)4.3调度指挥机构 (3)4.4调度命令发布 (3)4.5列车运行要求 (3)4.6网络化情况下的行车组织要求 (3)5正常情况下的行车组织 (4)5.1列车车次规定 (4)5.2信号设备操作规定 (4)5.3列车运行的准备和条件 (4)5.4列车出入车辆基地的组织 (4)5.5司机报点的规定 (5)5.6列车运行中的操作 (5)5.7列车折返作业规定 (5)5.8公铁两用车开行规定 (5)6非正常情况下的行车组织 (5)6.1区间限速 (5)6.2扣车 (5)6.3反方向运行 (6)6.4推进运行 (6)6.5退行 (6)6.6跳停（不停站通过） (6)6.7电车故障 (6)6.8救援列车开行 (6)7特殊情况下的行车处置原则 (7)7.1信号系统故障处置原则 (7)7.2通信传输故障处置原则 (7)7.3清客、疏散处置原则 (7)7.4接触网（轨）悬挂异物处置原则 (8)7.5交叉路口行车原则 (8)8调车作业 (8)8.1调车作业领导与指挥 (8)8.2调车作业计划的传达和变更 (8)8.3调车作业规定 (8)9信号显示 (9)9.1一般要求 (9)9.2视觉信号 (9)9.3听觉信号 (9)10行车作业标准和标准用语 (10)10.1行车作业标准 (10)10.2行车标准用语 (10)前言本标准按GB/T1.1-2009给出的规则起草。
本标准由中国城市轨道交通协会现代有轨电车分会提出。
本标准由中国城市轨道交通协会归口。
主编单位：苏州高新有轨电车有限公司。
参编单位：苏州高新城市轨道交通检验认证有限公司、珠海城建现代交通有限公司、广州有轨电车有限责任公司、佛山市南海区铁路投资有限公司、青岛公交集团轨道巴士有限公司、沈阳浑南现代有轨电车运营有限公司、淮安市现代有轨电车经营有限公司、中铁第四勘察设计院集团有限公司、中铁四院集团华东有轨电车交通设计研究有限公司、中南大学。
北京现代有轨电车技术标准
1
2.1 现代有轨电车：
2 名词术语
采用新型低地板多模块铰接钢轮钢轨车辆，弹性车轮，电力牵引，包括电
阻、液压、磁轨等多种制动方式，具有美观、环保、适合市区小曲线半径和大
坡度运行、较强的起制动能力、以地面专用道为主要敷设方式的城市公共交通
0
1 总则
1.1 为使北京现代有轨电车建设做到安全可靠、经济适用、技术先进、环境友 好、符合市情，并有利于可持续发展，特制订本标准。
1.2 本标准适用于采用低地板铰接车辆的现代有轨电车新建工程设计。改建、 扩建的有轨电车工程，以及其他类型的城市轨道交通相似工程的设计，可 参照执行。
1.3 现代有轨电车工程建设，应符合经过ห้องสมุดไป่ตู้京市主管部门批准的有轨电车线网 规划。
北京市现代有轨电车技术标准
北京市基础设施投资有限公司 北京城建设计研究总院有限责任公司
2010-02
目录
1 总 则.........................................................................................................................................1 2 名词术语...................................................................................................................................2 3 车 辆.........................................................................................................................................3 4 运营组织...................................................................................................................................6 5 线 路.........................................................................................................................................9 6 限界及轨旁系统..................................................................................................................... 11 7 轨 道.......................................................................................................................................12 8 车 站.......................................................................................................................................13 9 结构及防水.............................................................................................................................16 10 供电系统.................................................................................................................................17 11 通风空调系统.........................................................................................................................22 12 给水排水及消防.....................................................................................................................23 13 通信系统.................................................................................................................................24 14 调度系统.................................................................................................................................26 15 综合监控系统.........................................................................................................................28 16 环境与设备监控系统(BAS) ..................................................................................................30 17 火灾自动报警系统（FAS）..................................................................................................31 18 办公自动化系统(OA) ............................................................................................................33 19 乘客信息系统（PIS）...........................................................................................................33 20 售检票系统.............................................................................................................................35 21 车辆基地.................................................................................................................................36 22 环境保护.................................................................................................................................38
成都现代有轨电车工程设计规范DB510100T206—2016
DB510100 四川省（区域性）地方标准DB510100/T 206—2016 成都现代有轨电车工程设计规范2016-06-25发布2016-07-01实施成都市质量技术监督局发布目次引言 (II)前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总则 (2)5 相关市政公用工程 (3)6 线路 (5)7 车辆 (6)8 限界 (8)9 运营组织与管理 (9)10 轨道 (10)11 车站建筑 (11)12 结构工程 (11)13 牵引供电系统 (13)14 动力配电与照明 (13)15 给排水和消防系统 (14)16 运营控制系统 (14)17 车辆基地 (17)18 环境保护 (19)引言本标准结合成都现代有轨电车工程的规划设计编制。
由于我国目前研制或者合作研制的现代有轨电车车型较多，为便于本标准编制，特暂按成都可能采用的现代有轨电车基本长度32 m ～44m，车辆模块数5模块～7模块、100%低地板现代有轨电车编制，执行过程中如果车辆参数有变化，涉及车辆参数部分，可参照本标准执行。
前言本标准按照GB/T 1.1-2009给出的规则起草。
本标准由成都市城乡建设委员会提出。
本标准起草单位：成都地铁有限责任公司、中铁二院工程集团有限责任公司、中国地铁工程咨询有限公司、成都市市政工程设计研究院、上海市城市建设设计研究总院。
本标准主要起草人：张海波、向红、吴爽、钟翔、何利英、张涛、李强、张开波、周旭、王佳庆、刘大园、文仁广、周泽刚、曾宁烨、谯春丽、董事、郑晓薇、李明、张章、钟翰涛、汪春、钟陟鑫、聂志宏。
成都现代有轨电车工程设计规范1 范围本标准规定了现代有轨电车工程设计的术语和定义、总则、相关市政公用工程、线路、车辆、限界、运营组织与管理、轨道、车站建筑、结构工程、牵引供电系统、动力配电与照明、给排水和消防系统、运营控制系统、车辆基地及环境保护等要求。
本标准适用于成都范围内现代有轨电车项目的工程设计。
tcces9-2020有轨电车工程技术导则
tcces9-2020有轨电车工程技术导则下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!有轨电车作为城市公共交通系统的重要组成部分，在城市交通运输中起着不可或缺的作用。
现代有轨电车车辆关键技术
现代有轨电车车辆关键技术轨道世界ID：RailWorld摘要：欧美发达国家已拥有成熟的现代有轨电车车辆的关键技术，我国目前正处于技术的引进和消化吸收阶段。
本文对现代有轨电车车辆的关键技术，包括无网供电、转向架、铰接式模块化技术等进行了详细的介绍和探讨，并对我国新建现代有轨电车线路采用这些技术时提出了看法和建议。
最后对技术的国产化提出了建议。
关键词：现代有轨电车无网供电独立轮对模块化Abstract: European countries had maturely predominated key technologies of modern trams, while China is still under introduction, digestion and absorption. The key technologies of modern trams, including wireless power supply, bogie and articulated modular vehicle, are introduced and investigated in detail in this paper. Suggestions about key technologies adopted during new tram lines is proposed, and some advice are suggested to the technologies localization in China.Key Words: modern trams; wireless power supply; independent wheel; modular vehicle.北京城建设计研究总院 / 杨珂李猛郭泽阔肖瑞金1.绪论有轨电车诞生于1881年的德国，距今已有130多年的历史，其发展经历了诞生、发展、衰退再到复兴的四个阶段。
《标准》解读：让现代有轨电车更规范
特别策划■ Special Report《标准》解读：让现代有轨电车更规范近年来，我国有轨电车呈高速发展态势，截至2015年12月，全国共有9个城市的有轨电车项目陆续建成并通车运营，总里程达180公里。
据统计，2020年国内有轨电车规划里程将逾2000公里。
为解决有轨电车发展过程中存在的缺乏统一技术标准、建设不规范等问题，由中国土木工程学会牵头，组织有关单位参加，共同编制了《现代有轨电车交通工程技术标准》。
2016年11月10曰，“2016中国现代有轨电车产业发展论坛暨《现代有轨电车交通工程技术标准》研讨会”在京召开，会议邀请了参与编制该标准的有关专家、学者、技术人员从线网规划、运营管理、车辆、建设管理、设计技术等多个方面进行了解读和研讨，获得与会专家、嘉宾的广泛关注，成为本次会议最大的亮点 之一。
标准综述中国土木工程学会城市轨道交通技术工作委员会秘书长/北京城建设计发展集团股份有限公司副总工程师冯爱军代表《现代有轨电车交通工程技术标准》编制 组，就该标准的编制情况为与会者做了全 面系统的介绍，并从总体上对《现代有轨 电车交通工程技术标准》进行了解读。
冯爱军首先介绍了《现代有轨电车交 通工程技术标准》的编制背景和过程，它是根据中国土木工程学会文件《关于开展 学会标准编制工作的通知》（土标[2015] 1号）要求，由北京城建设计发展股份有限公司、沈阳浑南现代有轨电车运营有限 公司及中车建设工程有限公司会同有关设 计、施工、车辆及运营单位共同编制的。
冯爱军张涛在编制的过程中，编制单位组织了多次专题研讨，广泛征求意见，对重点问题进行了深入调研分析，特别是总结了近年来我国现代有轨电车的设计、施工、车辆制造及运营的经验，吸纳了一些新的技术、新的研究成果，在反复讨论修改的基础上形成的。
接着冯爱军对《现代有轨电车交通工程技术标准》所涉及的主要技术内容从总体上进行了解读。
她介绍说主要技术内容包括规划方法、设计技术要求、车辆、建设管理、运营管理等。
