2013建筑结构实训作业及答案
建筑结构试验试题及答案
建筑结构试验试题及答案一、选择题（每题2分，共20分）1. 建筑结构试验的主要目的是（）。
A. 验证理论计算结果B. 检验材料性能C. 观察结构在荷载作用下的变形和破坏过程D. 以上都是2. 以下哪项不是建筑结构试验的类型？（）A. 静载试验B. 动载试验C. 温度试验D. 疲劳试验3. 在进行建筑结构试验时，下列哪项是不需要考虑的？（）A. 试验环境B. 试验设备C. 试验材料D. 试验人员的主观判断4. 结构试验中，荷载的施加方式通常有（）。
A. 静载B. 动载C. 均布荷载D. 集中荷载5. 下列关于建筑结构试验的描述，哪项是错误的？（）A. 试验前需要对结构进行详细的检查B. 试验过程中要实时监测结构的响应C. 试验数据需要进行严格的统计分析D. 试验结果可以直接用于实际工程，无需进一步分析二、简答题（每题10分，共30分）6. 简述建筑结构试验中静载试验和动载试验的区别。
7. 描述在进行建筑结构试验时，如何保证试验数据的准确性。
8. 解释建筑结构试验中荷载的分类及其在实际工程中的应用。
三、计算题（每题25分，共50分）9. 假设有一简支梁，跨度为6米，承受均布荷载q=5kN/m。
试计算在荷载作用下的最大弯矩和最大挠度。
10. 给定一悬臂梁，长度为4米，自由端承受集中荷载P=10kN。
试计算在荷载作用下自由端的挠度。
答案一、选择题1. D2. C3. D4. D5. D二、简答题6. 静载试验是指在结构上施加恒定荷载，观察结构在静力作用下的变形和破坏过程。
动载试验则是在结构上施加周期性或非周期性的动态荷载，研究结构在动力作用下的响应特性。
两者的主要区别在于荷载的性质和试验的目的。
7. 保证试验数据准确性的措施包括：确保试验设备精确可靠，试验材料符合标准，试验环境稳定，试验操作规范，数据采集和处理方法科学合理。
8. 荷载按其作用方式可分为静载、动载、均布荷载和集中荷载。
静载是恒定不变的荷载，动载是随时间变化的荷载。
土木工程类建筑结构真题2013年模拟试题与答案
土木工程类建筑结构真题2013年模拟试题与答案单项选择题1. 图示结构的超静定次数为：A.0次B.1次C.2次D.3次答案：C解答：] 这是一道以前考过的重复题。
去掉右边两个正方形中多余的两根斜杆，就得到一个由标准的铰接三角形组成的静定的桁架结构，故为2次超静定结构。
2. 图示结构属于何种体系：A.多余约束的几何不变体系B.有多余约束的几何不变体系C.常变体系D.瞬变体系答案：B解答：] 这也是一道以前考过的重复题。
去掉中间两根多余的斜杆，就得一个简支梁，增加5个二元体，是一个静定的结构，故为2次超静定结构，即是有多余约束的几何不变体系。
3. 图示体系的几何组成为：A.几何可变体系B.无多余约束的几何不变体系C.有1个多余约束的几何不变体系D.有2个多余约束的几何不变体系答案：A解答：] 如图所示，去掉一个二元体1，显然A、B、C、D就是一个典型的四铰结构连接四个刚片，尽管上边两个正方形中有两个多余约束，整体来说仍然是属于几何可变体系。
4. 图示桁架在外力P作用下的零杆数为：A.2根B.3根C.4根D.5根答案：D解答：] 首先取桁架整体进行受力分析，如图所示，这是一个力偶系平衡，由∑M=0可知：然后，根据三杆节点(三力节点)的零杆判别法，由A、B、C三点可知，杆1、2、3为零杆。
最后，根据对称性和反对称性的规律，这是一个对称结构，受反对称荷载作用，内力均是反对称的，在对称轴上对称的内力为零，故杆4、杆5亦为零杆。
这个特点也可以通过截面法得到验证。
所以有5根零杆，答案是D。
顺便说一下，去掉零杆3之后，K形节点的两根斜杆是反对称的内力，在本题反对称荷载作用下不是零杆。
5. 图示结构在外力P作用下的零杆数为：A.零杆B.1根C.2根D.3根答案：D解答：] 首先取桁架整体进行受力分析，由于结构对称、荷载对称，则支座反力是对称的，左右两支座反力都是P力向上。
然后从中间截升，用截面法求斜杆内力F1，如图所示。

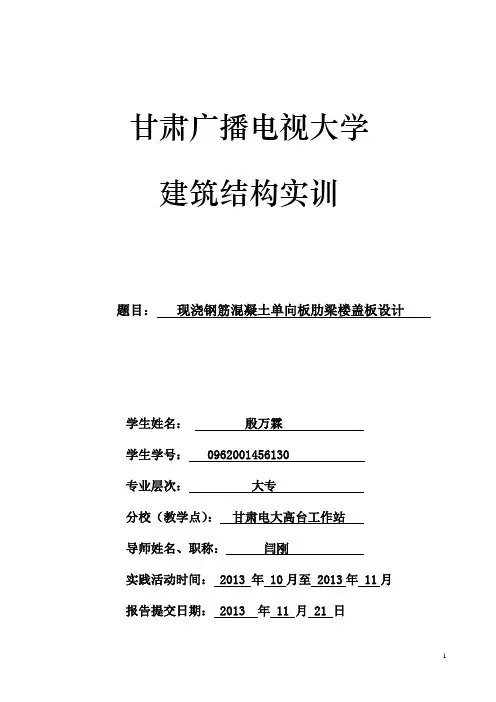

建筑结构实训(单向板设计)
甘肃广播电视大学建筑结构实训题目：现浇钢筋混凝土单向板肋梁楼盖板设计学生姓名：殷万霖学生学号： 0962001456130专业层次：大专分校（教学点）：甘肃电大高台工作站导师姓名、职称：闫刚实践活动时间： 2013 年 10月至 2013年 11月报告提交日期： 2013 年 11 月 21 日一、设计资料：1.现浇钢筋混凝土单向板肋梁楼盖的设计2.生产车间的四周外墙为承重砖墙，内设钢筋混凝土柱，其截面尺寸为350mm ×350mm 。
3.荷载：（1）. 楼面活荷载：单位为5.5KN/m 2（2）. 楼面面层：水磨石地面0.65KN/m2 （3）. 楼盖自重：钢筋混凝土容重γ=25KN/m 2（4）. 平顶粉刷：0.25KN/m 24.材料： （1）. 混凝土：C25 （2）. 钢筋：主梁及次梁受力筋用Ⅱ级钢筋，板内及梁内的其它钢筋可以采用Ⅰ级钢筋二、楼盖的平面结构布置： 1、柱网布置可为正方形或长方形。
2、板跨一般为1.7～2.7m ，次梁跨度一般是4.0～6.0m ，主梁跨度则为5.0～8.0m ，同时宜为板跨的3倍（二道次梁）。
3、对于板、次梁和主梁，实际上不宜得到完全相同的计算跨度，故可将中间各跨布置成等跨，而两边跨可布置得稍小些，但跨差不得超过10%。
确定主梁的跨度:边跨5.7m ，中跨6.0m 。
次梁的跨度：边跨2.2 m ，中跨为2m 。
主梁每跨内布置2根次梁，板的跨度为2.2m 和2m ，楼盖结构平面布置详见（图1）。
66006000ABCDB1B3B4B2B1B3B5B5B6B1B3B4B1B3B26000600060006600E570060006000570023400二、板的设计（按塑性内力重分布计算）：1、板、次梁、主梁的截面尺寸确定。
（规范）板厚 mm h B 80≥，（当l h 401≥时，满足刚度要求，可不验算挠度）。
次梁 121(=c h ～L )181， 21(=b ～c h )31。
建筑构造实训考试题及答案
建筑构造实训考试题及答案一、单项选择题1. 除住宅建筑之外的民用建筑高度大于（）为高层建筑（不包括单层主体建筑），建筑总高度大于（）时为超高层建筑。
A. 16m，20层B. 16m，40层C. 24m，100 层D. 24m，100m2. 结构的承重部分为梁柱体系，墙体只起围护和分隔作用，此种建筑结构称为（）。
A. 砌体结构B. 框架结构C. 板墙结构D. 空间结构3. 一般建筑跨度30m 以上的大跨度建筑采用（）结构。
A. 砌体B. 框架C. 板墙D. 空间4. 建筑物的耐久等级为二级时其耐久年限为（）年，适用于一般性建筑。
A. 50～l00B. 80～150C. 25～50D. 15～255. 建筑物的设计使用年限为50年，适用（）。
A. 临时性结构B. 易于替换的结构构件C. 普通房屋和构筑物D. 纪念性建筑和特别重要的建筑结构6. 耐火等级为二级的多层建筑，其房间隔墙需采用耐火极限（）以上的（）。
A. 0. 5小时，难燃烧体B. 1小时，难燃烧体C. 0. 5小时，非燃烧体D. 1小时，非燃烧体7. 大型门诊楼属于（）工程等级。
A. 特级B. 一级C. 二级D. 三级8. 模数60m 的数值是（），经常用于（）。
A. 60mm，构件截面或缝隙B. 600mm，门窗洞口C. 6000mm，柱距或开间D. 60000mm，建筑总尺寸9. 如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。
A. 建筑平面图B. 建筑立面图C. 建筑剖面图D. 建筑详图10. 建筑平面图的外部尺寸俗称外三道，其中最里面一道尺寸标注的是（）。
A. 房屋的开间、进深B. 房屋内墙的厚度和内部门窗洞口尺寸C. 房屋水平方向的总长、总宽D. 房屋外墙的墙段及门窗洞口尺寸11. 下列选项中，不是建筑剖面图所表达的内容的是（）。
A. 各层梁板、楼梯、屋面的结构形式、位置B. 楼面、阳台、楼梯平台的标高C. 外墙表面装修的做法D. 门窗洞口、窗间墙等的高度尺寸12. 基础埋深不得过小，一般不小于（）。
建筑构造练习题答案
建筑构造练习题答案建筑构造是建筑学专业中的重要课程之一，它涉及到建筑的各个方面，包括建筑材料、结构、构造等内容。
在学习建筑构造的过程中，经常会遇到各种练习题，以检验学生对于相关知识的掌握和理解。
本文将给出一些常见的建筑构造练习题及其答案，供学生们参考和练习。
第一题：简述建筑结构的分类及各自特点。
答案：建筑结构按功能和形式可以分为框架结构、壳体结构和组合结构。
框架结构是由柱子和梁组成，具有承重和刚性好的特点。
壳体结构依靠曲面或平面的整体变形来承受荷载，具有优美的外形和较大的刚度。
组合结构是框架结构和壳体结构的综合应用，既兼具了框架结构的承重能力，又充分利用了壳体结构的美观特点。
第二题：解释荷载与结构承载力的概念，并说明两者的关系。
答案：荷载是指作用于建筑结构上的外力，包括静力荷载和动力荷载。
结构承载力是指结构在荷载作用下不失稳或不发生破坏的能力，它是一个针对某种特定荷载而言的最大承受能力。
荷载与结构承载力之间的关系可以用结构的静力安全系数来表示，该系数是结构承载能力与荷载大小的比值，当静力安全系数小于1时，结构失稳或破坏。
第三题：简述墙体的分类及其适用范围。
答案：墙体按材料可以分为砖墙、石墙、混凝土墙和钢筋混凝土墙等。
砖墙适用于一般住宅和轻质建筑，具有隔热、保温和隔声等优点；石墙适用于高级别的修建和防护要求，具有耐久性好的特点；混凝土墙适用于各种类型的建筑，具有抗震和抗压能力较强；钢筋混凝土墙是在混凝土墙内加入钢筋，在保持混凝土墙优点的同时，增强了抗弯承载能力。
第四题：建筑构造动力学的概念和研究内容是什么？答案：建筑构造动力学是研究建筑结构在地震等外力作用下的反应和破坏规律的学科。
它主要包括地震力的计算、结构的振动分析、拟静力分析、动力计算方法和结构的抗震设防等内容。
通过建筑构造动力学的研究可以提高建筑结构的抗震能力，保证人员的安全。
以上是对建筑构造练习题的部分答案，希望能够对学习建筑构造的同学们有所帮助。
建筑构造实训作业
作业一：抄绘建筑施工图一、学习目的：1、能够识读建筑设计说明；2、能够识读和抄绘建筑平、立、剖面图。
二、作图要求：完成该建筑的平、立、剖面图（比例1：100），具体要求如下：1、投影关系正确；2、尺寸标注齐全、字体端正整齐、线型符合标准要求；3、图示内容表达完善，合理可行；4、符合国家有关《建筑制图标准》并满足任务书和施工图深度要求。
三、作图方法与步骤1、建筑平面图的画法（1）定轴线：先定横向和纵向的最外两道轴线，再根据开间和进深尺寸定出各轴线。
（2）画墙身厚度，定门窗洞位置，定门窗洞位置时，应从轴线往两边定窗间墙宽。
（3）画楼梯（包括栏杆、扶手等）、阳台、台阶、散水、明沟等细部。
（4）经检查无误后，擦去多余的作图线，按施工要求加深或加粗图线或上墨水线。
并标注轴线、尺寸，门窗编号、剖切位置线、图名、比例及其他文字说明，最后完成平面图。
2、建筑立面图的画法（1）定室外地坪线、外墙轮廓线（外墙轮廓线应由平面图的外墙外边线，根据长对正的原理向上投影而得）、屋面檐口线和中柱轮廓线。
屋脊线由侧立面或剖面图投影到正立面图上或根据高度尺寸得到。
（2）定阳台、门窗位置，画墙面分格线、檐口线、门窗洞、窗台、雨篷等细部。
（3）经检查无误后，擦去多余的线条，按立面图的线型要求加粗、加深线型或上墨线。
画出少量门窗扇、装饰、墙面分格线。
3、建筑剖面图的画法（1）先定最外两道轴线、室外地坪线、楼面线和顶棚线。
根据室内外高差定出定内外地坪线，若剖面与正立面布置要同一张图纸内的同高位置，则室外地坪线可由正立面图投影而来。
（2）定中间轴线、墙厚、地面和楼板厚，画出天棚、屋面坡度和屋面厚度。
（3）定门窗、楼梯位置，画门窗、楼梯、阳台、檐口、台阶、栏杆扶手、梁板等细部。
（4）检查无误后，擦去多余的线条，按要求加深、加粗线型或上墨线。
画尺寸线，标高符号并标注尺寸和文字，完成全图。
一、学习目的：能够识读和抄绘楼梯节点详图二、作图要求：完成楼梯节点详图的识读与抄绘。
电大建筑结构实训作业及答案
2.设计书根据建筑结构实训任务书完成.可参考中央电大出版社编《建筑结构实训》教材P12整体式单项板肋型楼盖设计例题。
任务书见附录1, 任务书封面见附录2.实训报告见附录3.
口试在课程结束后进行,由各办学单位负责组织实施.
3.装订顺序:楼盖设计书封面—设计计算书—实训报告.统一要求A4纸型，装订成册,图纸另附。
复印者成绩无效。
建筑结构实训任务书
要求绘图准确整洁，并要求写仿宋体字。
三、进度计划
四、设计成果要求
1、写出完整的计算书，要求手写，A4纸型，与封面统一装订成册。
打印或者复印者成绩无效。
2、绘制梁格布置与板配筋图于一张3号图上，次梁、主梁配筋图于一张3号图上，铅笔作图或者计算机绘图。
复印者成绩无效。
附录2
建筑施工与管理专业（专科）建筑结构实训
某多层工业建筑
现浇单向板肋型楼盖设计书
姓名
学号
级别
指导教师
分校名称
日期年月日。
建筑构造实训答案
试卷代号：开放教育及成人专科学历生期末考试建筑构造答案一、选择题（每小题4分，共20分）1、B2、C3、D4、B5、B二、判断题（每小题4分，共20分）1、√2、√3、√4、√5、×三、简答题（每小题10分，共20分）1、基础按构造形式不同分为哪几种？各自的适用范围如何？答:基础按构造形式不同分为：单独基础、墙下条形基础、柱下条形基础、片筏基础、箱形基础、桩基础等。
单独基础:适用于多层框架结构或厂房排架柱下基础,地基承载力不低于80kPa ;墙下条形基础:一般用于多层混合结构的墙下，低层或小型建筑常用砖、混凝土等刚性条形基础。
如上部为钢筋混凝土墙，或地基较差、荷载较大时，可采用钢筋混凝土条形基础;柱下条形基础: 用于上部结构为框架结构或排架结构，荷载较大或荷载分布不均匀，地基承载力偏低时;片筏基础:常用于地基软弱的多层砌体结构、框架结构、剪力墙结构的建筑，以及上部结构荷载较大且不均匀或地基承载力低的情况;箱形基础:用于上部建筑物荷载大、对地基不均匀沉降要求严格的高层建筑、重型建筑以及软弱土地基上多层建筑时;桩基础:当浅层地基土不能满足建筑物对地基承载力和变形的要求，而又不适宜采取地基处理措施时，就要考虑桩基础形式。
2、屋顶的排水方式有哪几种？简述各自的优缺点和适用范围答: 屋顶排水方式分为无组织排水和有组织排水两大类。
无组织排水又称自由落水，是指屋面雨水直接从檐口落至室外地面的一种排水方式。
这种做法具有构造简单、造价低廉的优点，但易污染墙面。
无组织排水方式主要适用于少雨地区或一般低层建筑，不宜用于临街建筑和高度较高的建筑。
有组织排水是指屋面雨水通过排水系统，有组织地排至室外地面或地下管沟的一种排水方式。
这种排水方式具有不妨碍人行交通、不易溅湿墙面的优点，但构造较复杂，造价相对较高。
有组织排水方案又可分为外排水和内排水两种基本形式，常用外排水方式有女儿墙外排水、檐沟外排水、女儿墙檐沟外排水三种。
国开电大《建筑构造实训》形成考核1-终结答案
若题目为随机请善用CTRL+F进行搜索形考任务一1.如果需要了解建筑内部的房间分布情况及估算建筑面积，可以查看（）。
正确答案是：建筑平面图2.民用建筑常用的门的高度一般应大于（）。
正确答案是：2100mm3.楼板层一般由面层、附加层、结构层和顶棚层等几个基本层次组成，其中俗称为天花的是（）。
正确答案是：顶棚层4.平面设计中的交通联系枢纽部分主要是指（）。
正确答案是：门厅、过厅5.用一假想的垂直剖切面将房屋剖开，移去观察者与剖切平面之间的房屋部分，作出剩余部分的房屋的正投影图，称为()。
正确答案是：建筑剖面图6.在建筑中用于完全分隔室内空间的非承重墙称为()。
正确答案是：隔墙7.建筑空间的竖向组合联系，主要依靠楼梯、电梯、自动扶梯、台阶、坡道以及爬梯等竖向交通设施，其中使用最为广泛的是()。
正确答案是：楼梯8.窗洞口下部设置的防水构造称为()正确答案是：窗台9.沿建筑物横轴方向布置的墙称为（）。
正确答案是：横墙10.下述关于建筑构造的研究内容，哪一条是正确的（）。
正确答案是：建筑构造是研究建筑物构成、组合原理和构造方法的学科1．建筑物是人们为满足从事生产、生活或进行各种社会活动的需要，利用所掌握的物质技术条件，运用科学规律和美学法则而创造的社会生活环境或场所，如厂房、住宅、办公楼。
()正确答案是：“对”。
2.《建筑模数协调统一标准》中规定，基本模数以1M表示，数值为l00mm。
（）正确答案是：“对”。
3.位于建筑物下部支承建筑物重量的土壤层叫基础。
（）正确答案是：“错”。
4.如建筑物设有散水构造，可以在建筑底层平面图中看到。
（）正确答案是：“对”。
5．建筑平面一般由三部分组成，它们是使用部分、交通联系部分和结构部分。
()正确答案是：“对”。
6．楼板层通常由面层、结构层、顶棚层组成。
（）正确答案是：“对”。
7．墙体按施工方法分类，可分为实体墙、空体墙和复合墙。
（）正确答案是：“错”。
8．建筑立面图名称的标注方法为：以首尾定位轴线编号编注立面图名称，也可按平面图各方位朝向、确定名称。
电大建筑结构试验习题及答案
2014071.下列选项中，(C )项不属于科学研究性试验。
A. 验证结构计算理论的假定B. 为制订设计规范提供依据c. 预制构件的性能检测D. 为发展和推广新结构、新材料与新工艺提供实践经验2. 下列各项中， (D )项属于动荷加载方法。
A.气压加载法B.重物加载法c.机械式加载法D.惯性力加载法3. (C )的测量信号是频率信号，所以测量不受长距离导线的影响，而且抗干扰能力较强，对测试环境要求较低，因此特别适用于长期监测和现场测量。
A.电阻应变片B.手持式应变仪c.振弦式应变计D. 百分表4. 下列哪种方法可用于钢筋腐蚀的检测? (B )A.超声法B.电位差法c.回弹法D.扁顶法5. ( C)的优点是可以直观可靠地检测结构和构件混凝土的内部缺陷或强度指标，其缺点是对原结构和构件会造成局部损伤，所以，它只作为抽检结构和构件混凝土抗压强度、内部混凝土强度的均匀性或缺陷的方法。
A. 回弹法B. 超声波法c.钻芯法D. 拨出法6. 下列各项中， ( D)项不属于结构试验设计的内容。
A. 试件设计B. 试验加载设计c.试验观测设计D. 试件制作与安装7. 用量纲分析法进行结构模型设计时，下列量纲中， ( B)项不属于基本量纲。
A. 质量B.应力C. 长度D.时间8. 结构试验模型材料分为( C)两大类。
A. 弹塑性模型材料和强度模型材料B. 弹性模型材料和刚度模型材料c.弹性模型材料和强度模型材料D. 弹塑性模型材料和刚度模型材料9. 梁的(C )是梁的最基本最重要的工作性能之一，它直接决定梁的使用性能的好坏，也是确定梁的开裂荷载的指标之一。
A. 应变值B. 转角值C. 挠度值D. 应力值10. 振动是物体运动的特殊形式，它的运动参数一一位移、速度和加速度都是(C )的函数。
A. 质量B.频率C时间D. 长度11. (B )是利用频率可调的激振器，使结构产生振动，逐步地从低到高调节激振器频率。
随着频率的变化，结构的振动强度也随着变化，当激振器频率接近或等于结构固有频率时，结构振动最强。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中央广播电视大学人才培养模式改革与开放教育试点
2013学年度第一学期
建筑结构实训形成性考核册
姓名
学号
专业
教学点
西安广播电视大学
建筑结构实训
一、填空题（每空1.5分，共45分）
1.现浇楼盖的结构形式主要有＿单向板肋＿、＿双向板肋＿、＿井式＿和＿密肋＿等形式。
2.肋形楼盖由＿板＿、＿主梁＿和＿次梁＿组成，楼面荷载的传力途径为单向板肋楼盖。
3.楼梯按施工方法的不同，可分为现浇式和装配式；按结构受力状态的不同可分为梁式、板
式、折板悬挑式（又称剪刀式）和螺旋式。
4.梁式楼梯由＿踏步板＿、＿斜梁＿、＿平台板＿和平台梁组成。
它的传力途径为先由踏步
板传给斜梁，再由斜梁传至平台梁。
5.板式楼梯由＿踏步板＿、＿平台板＿和平台梁组成。
它的传力途径为踏步板上的荷载直接
传至平台梁。
平台板支承在平台梁上。
6.在平面布置图上，表示各构件尺寸和配筋方式有平面注写方式、列表注写方式和截面注写
方式。
7.在平面表示法中，L、KL、LZ、KZ分别表示非框架梁、框架梁、梁上柱、框架柱。
二、简答题（1.2.3题各8分，4题11分）
1.采用调幅法必须满足的条件。
答：弯矩调幅法简称调幅法，它是在弹性弯矩的基础上，根据需要适当调整某些截面的弯矩值。
通常是对那些弯矩绝对值较大的截面弯矩进行调整，然后，按调整后的内力进行截面设计和配筋构造，是一种实用的设计方法。
弯矩调法的一个基本原则是，在确定调幅后的跨内弯矩时，应满足静力平衡条件。
2.截面最不利活荷载的布置原则。
答：活荷载不利布置：活荷载是按一整跨为单位来改变其位置的，因此在设计连续梁、板时，应研究活荷载如何布置将使梁内某一截面的内力最不利。
3.试说明在梁平法表示中φ10@100/200(4)、G4φ16、N6φ16的含义。
答：
（1）φ10@100/200(4)，表示箍筋为φ10、加密区间距100、非加密区间距200，全为四肢箍；（2）G4φ16，表示梁两侧的构造钢筋，每侧两根φ16；
（3）N6φ16，表示梁两侧的抗扭钢筋，每侧三根φ16。
4.当受扭纵筋和箍筋的配筋率恰当时，纯扭构件的破坏形式表现如何？当纵筋和箍筋的配置
过多或过少时，破坏形式又如何？
答：适筋梁的破坏待征：破坏前钢筋先达到屈服强度，再继续加荷后，混凝土受压破坏，适筋梁的破坏不是突然发生的，破坏前裂缝开展很宽，挠度较大，有明显的破坏预兆。
超筋梁的破坏特征：梁在破坏时，钢筋应力还没有达到屈服强度，受压混凝土则因达到极限压应变而破坏。
破坏时梁在拉区的裂缝开展不大，挠度较小，破坏是突然发生的，没有明显预兆。
少筋梁的破坏特征：少筋梁的拉区混凝土一旦开裂，拉力完全由钢筋承担，钢筋应力将突然剧增，由于钢筋数量少，钢筋应力即达到屈服强度或进入强化阶段，甚至被拉断，其破坏性质也属于脆性破坏。
三、计算题（20分）
某教学楼楼梯结构布置如图所示，采用C25混凝土，平台板和踏步斜板采用HPB235级钢筋，平台梁受力钢筋采用HRB335级钢筋，踏步面层为20mm厚水泥砂浆，板底为20mm 厚混合砂浆抹灰，楼梯踏步详图见图所示，采用金属栏杆，已知楼梯活荷载为 2.5kN／m2,试设计板式楼梯。
解：1.斜板TB1
(1)荷载计算:
板厚取取h＝110mm
板的折算厚度
取一个1m宽板带为计算单元。
恒载：
踏步板自重 1.2×0.2084×25× 1 =6.252kN/m
踏步面层重 1.2 (0.29+0.164)×0.02×20×1/0.29=0.751kN／m
板底抹灰重 1.2×1/0.870×0.02×17=0.469kN／m
栏杆重 1.2×0.10=0.12kN／m
活荷载 1.4×2.5=3.5kN／m
合计：
注：经比较，由可变荷载控制，所以恒载分项系数取1.2，活载分项系数取1.4。
(2)内力计算。
(3)配筋计算。
取
，也可由《建筑结构》教材附表中查得
选用(As=628mm2)满足要求。
分布筋每个踏步。
2．平台板TB2
平台板厚取,取1m宽为计算单元。
计算跨度取1.5＋0.2＝1.7m
(1)荷载计算。
恒载：
平台板自重 1.2×0.08×25=2.4kN／m
平台板面层重 1.2×0.02×20=0.48kN/m
板底抹灰重 1.2×0.02×17=0.41kN/m
活荷载 1.4×2.5×1=3.50kN/m
合计：
(2)内力计算。
(3)配筋计算。
取
，也可由《建筑结构》教材附表中查得
选用(As=251mm2)满足要求。
3.平台梁TL1
平台梁截面取b×h=200mm×400mm，为简支梁，近似取计算跨度3.6米。
净跨3.6－
0.24＝3.26m
(1)荷载计算。
斜板传来11.092×2.9/2=16.08kN／m
平台板传来 6.79×(1.50/2+0.2)=6.45kN／m
平台梁自重0.2×(0.4—0.08)×25×1.2=1.92kN／m
梁侧抹灰自重0.02×2×(0.4—0.08)×17×1.2=0.26kN／m
合计
(2)内力计算。
(3)配筋计算。
1)正截面承载力计算。
