地铁综合监控系统介绍
浅谈地铁综合监控系统的构成和功能
浅谈地铁综合监控系统的构成和功能地铁综合监控系统是指在地铁运营过程中，通过各种监控设备和技术手段实时监控地铁运行状态、车站区域、站务安全、设备运行情况等信息的综合监控系统。
地铁综合监控系统可以有效提高地铁运营的安全性、运行可靠性和服务质量，促进城市交通的发展和优化。
地铁综合监控系统主要由以下几个方面组成：1.视频监控系统视频监控系统是地铁综合监控系统的核心之一，它主要用于监控地铁车站和车厢内的各种情况。
视频监控系统通常采用高清晰度、高速率的数字化视频传输平台，通过架设在车站、车厢和隧道内的摄像机，实现对地铁运营全过程的实时监控和纪录。
2.防火自动报警系统防火自动报警系统主要用于在地铁车站和隧道内发生火灾等突发事件时，自动发出报警信号，及时启动紧急疏散程序，保障乘客的生命安全。
防火自动报警系统的主要组成部分包括火灾探测器、报警装置、信号传输线路和报警控制台等。
3.门禁系统门禁系统主要用于地铁车站和运营设施的出入口控制，防止非法进入和破坏。
门禁系统通常采用门禁卡、指纹识别等技术手段，配合视频监控系统实现对各个进出口的实时监控和记录。
4.电能质量监测系统电能质量监测系统主要用于监测地铁运行过程中的能源消耗情况，实现对地铁供电系统的监测和分析，及时发现电能质量问题并进行处理。
电能质量监测系统的主要组成部分包括能源计量装置、数据采集设备、质量检测仪表等。
5.运营调度系统运营调度系统主要用于实现对地铁运行过程的计划调度和实时监控，确保地铁运行的安全和有效性。
运营调度系统通常由运输调度控制中心、通信设备、计算机等构成。
1.实时监控和预警地铁综合监控系统通过各种监控设备和技术手段，实现对地铁运行过程各个环节的实时监控和预警，包括车站、车厢、隧道、电力系统等。
一旦出现异常情况，系统可以及时发出预警信号，通知相关工作人员进行处理。
2.应急处置地铁综合监控系统可以快速响应紧急事件，启动应急预案，执行紧急疏散，保障乘客和设施的安全。

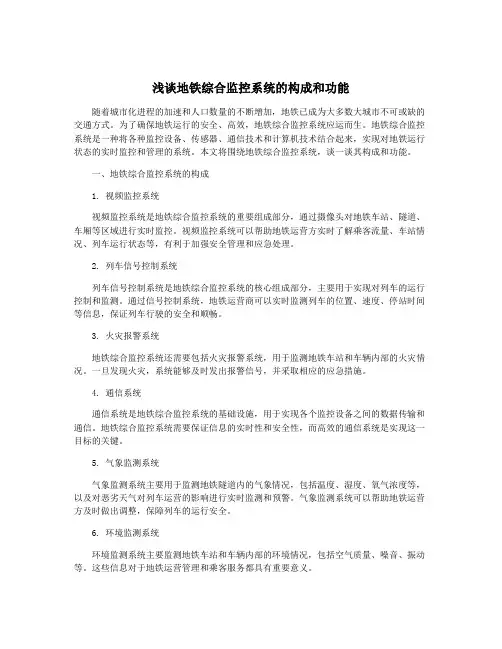

浅谈地铁综合监控系统的构成和功能
浅谈地铁综合监控系统的构成和功能随着城市化进程的加速和人口数量的不断增加，地铁已成为大多数大城市不可或缺的交通方式。
为了确保地铁运行的安全、高效，地铁综合监控系统应运而生。
地铁综合监控系统是一种将各种监控设备、传感器、通信技术和计算机技术结合起来，实现对地铁运行状态的实时监控和管理的系统。
本文将围绕地铁综合监控系统，谈一谈其构成和功能。
一、地铁综合监控系统的构成1. 视频监控系统视频监控系统是地铁综合监控系统的重要组成部分，通过摄像头对地铁车站、隧道、车厢等区域进行实时监控。
视频监控系统可以帮助地铁运营方实时了解乘客流量、车站情况、列车运行状态等，有利于加强安全管理和应急处理。
2. 列车信号控制系统列车信号控制系统是地铁综合监控系统的核心组成部分，主要用于实现对列车的运行控制和监测。
通过信号控制系统，地铁运营商可以实时监测列车的位置、速度、停站时间等信息，保证列车行驶的安全和顺畅。
3. 火灾报警系统地铁综合监控系统还需要包括火灾报警系统，用于监测地铁车站和车辆内部的火灾情况。
一旦发现火灾，系统能够及时发出报警信号，并采取相应的应急措施。
4. 通信系统通信系统是地铁综合监控系统的基础设施，用于实现各个监控设备之间的数据传输和通信。
地铁综合监控系统需要保证信息的实时性和安全性，而高效的通信系统是实现这一目标的关键。
5. 气象监测系统气象监测系统主要用于监测地铁隧道内的气象情况，包括温度、湿度、氧气浓度等，以及对恶劣天气对列车运营的影响进行实时监测和预警。
气象监测系统可以帮助地铁运营方及时做出调整，保障列车的运行安全。
6. 环境监测系统环境监测系统主要监测地铁车站和车辆内部的环境情况，包括空气质量、噪音、振动等。
这些信息对于地铁运营管理和乘客服务都具有重要意义。
二、地铁综合监控系统的功能1. 安全监控地铁综合监控系统可以对车站、隧道、车辆等区域进行实时监控，发现异常情况及时报警并采取应急措施，保障地铁运行的安全。
地铁综合监控系统介绍
地铁综合监控系统介绍地铁综合监控系统介绍⒈引言地铁综合监控系统是为了保障地铁运行安全和监控地铁运营状况而设计的一种综合性系统。
该系统通过安装在地铁车厢、车站和隧道等位置的监控设备，实时采集并展示与地铁运行相关的视频、图像和数据信息。
本文将详细介绍地铁综合监控系统的组成部分、功能和应用。
⒉系统组成⑴监控设备地铁综合监控系统包括摄像头、录像设备、显示器等监控设备。
摄像头被安装在地铁车厢、车站、隧道和其他关键位置，通过录制视频和采集图像来实时反馈地铁运行情况。
录像设备将视频数据存储下来以备查阅，显示器用于监控人员查看实时视频。
⑵控制中心控制中心是地铁综合监控系统的核心部分，由操作员操作。
它通过接收和处理来自监控设备的视频信号，并将其显示在工作站的监控屏幕上。
操作员可以通过控制中心进行实时监控、录像回放、报警处理等操作。
⑶网络设备地铁综合监控系统采用计算机网络技术，包括网络交换机、服务器等设备。
通过网络设备，监控数据可以在各个监控点之间进行传输和共享，并且可以实现远程监控和管理。
⒊系统功能⑴视频监控地铁综合监控系统能够提供实时视频监控功能，操作员可以通过监控设备查看地铁车厢、车站和隧道等地点的实时视频画面。
这有助于提高地铁运营的安全性和管理效率。
⑵录像回放该系统允许操作员对之前录制下来的视频进行回放。
这对于事故调查和安全事项的查证非常重要，同时也可以用于培训和运营管理的目的。
⑶报警处理地铁综合监控系统配备了智能报警功能，可以根据设定的规则和条件对监控画面进行分析，一旦发现异常情况，会自动进行报警并触发相关的应急响应机制。
⑷数据统计与分析该系统还可以对采集到的数据进行统计和分析，运营报告和安全分析报告，帮助地铁管理部门进行决策和优化各方面的运营管理。
⒋应用场景⑴安全监控地铁综合监控系统通过实时视频监控和报警功能，可以监测到潜在的安全隐患，如乘客滞留、物品遗留等，并及时采取措施保障乘客的安全。
⑵运营管理该系统可以监控车厢和车站的人流量，并通过数据统计和分析提供优化运营策略的建议。
地铁综合监控系统介绍
地铁综合监控系统介绍地铁综合监控系统是一种用于对地铁运营进行全方位监控和管理的工具。
它由一系列硬件设备和软件程序组成，可以实时获取地铁线路的各项运营数据和安全信息，并对可能出现的问题进行预警和处理。
该系统在地铁运营中发挥着重要的作用，可以提高地铁运行效率、优化安全管理，从而提升乘客出行体验。
地铁综合监控系统的硬件设备主要包括摄像头、传感器、监测仪器等，它们分布在地铁车站、车厢、隧道等关键区域，用于收集各类数据。
其中，摄像头是该系统的重要组成部分，通过图像传感器采集地铁各个位置的影像，并将其实时传输到监控中心。
传感器可以感知温度、湿度、烟雾等环境参数，监测仪器则可以记录车辆速度、轴重、电力消耗等运行数据。
地铁综合监控系统的软件部分主要包括监控中心软件、数据库管理软件和预警处理软件。
监控中心软件是整个系统的核心，用于接收和显示地铁各部位的数据信息，实时监测地铁运营情况。
数据库管理软件负责存储和管理所有的运营数据和安全信息，以支持数据的查询和分析。
预警处理软件可以根据系统设定的规则，对可能出现的问题进行实时预警，并进行相应的处理措施。
地铁综合监控系统可以监测地铁车站的出入口人流量，提供实时的乘客信息统计，从而使调度员可以更好地掌握地铁客流状况，并及时做出调整。
此外，该系统还可以监控车站车门和站台的安全状态，一旦发现乘客在站台间隔过小或乱闯红灯等行为，监控中心将立即发出警报。
同时，系统还可以监测地铁车辆的运行状态，如车速、轴重、电力消耗等，及时发现运行异常并采取相应措施，保障地铁安全运营。
地铁综合监控系统还具备故障自诊断和报警功能。
通过监测设备的运行状态和数据异常，系统可以自动判断和诊断故障，并发送报警信息到监控中心，以便维修人员及时处理。
此外，系统还可以通过数据分析和模型预测，提前发现潜在问题并预警，避免事故的发生。
总之，地铁综合监控系统利用先进的硬件设备和软件程序，实现了对地铁运营的全方位监控和管理。
地铁综合监控系统
12
精选可编辑ppt
互联系统概况——广播系统（PA）
广播系统（PA） 1号线一期工程21座车站和控制中心设有广播系统（PA），主要用
于对乘客进行公告信息广播,发生灾害时兼做防灾广播，对乘客进行安全 疏散引导,以及为运营管理及维护人员播发有关信息等。
在车站和控制中心，ISCS与PA互联。ISCS实现对PA设备的监控 功能。广播所需的音频通道、麦克风和后备控制键盘等由PA系统提供。
3
精选可编辑ppt
ISCS主要监控对象
❖ 采用集成的监控对象主要有6个： ❖ 采用互联的监控对象主要有9个：
✓ 变电所自动化系统(PSCADA) ✓ 环境与设备监控系统(BAS) ✓ 火灾自动报警系统( FAS)
✓ 自动售检票系统（AFC） ✓ 门禁系统（ACS） ✓ 广播系统（PA） ✓ 闭路电视系统（CCTV）
15
精选可编辑ppt
互联系统概况——乘客信息显示系统（PIS）
乘客信息显示系统（PIS） 乘客信息显示系统（PIS）是提高地铁服务质量、加快各种信息
（如：广告、天气预报、新闻、重大事件等）向车站的发布。 综合监控系统在控制中心和车站与PIS实现互联。综合监控系统负
责将时钟信息、ATS信息和与运营相关的车站和车载显示所需的文本信 息提供给PIS系统，同时将PIS系统车载视频画面显示在ISCS工作站上。 PIS系统需将车载视频信息提供给ISCS系统，同时负责播出画面的合成 及播出控制等功能，并负责车站和车载的终端显示功能。
6
精选可编辑ppt
集成系统概况——火灾自动报警（FAS）
火灾自动报警（FAS） 1号线一期工程的21座负责公共区、设备房和区间等区域的火灾报
警以及对气体灭火系统、防火阀、消防水泵等设备进行监控。车站、1 座停车场、1座车辆段和2座主变电站设置有FAS，
地铁综合监控系统介绍
工作站
ACS与 DISCS 接 口 的 结 构 图
与相关系统的接口:与PSD专业
PS车D站设变备电
所
……
硬线
PSD 设备室
PSD SISCS
RJ 45 配
FEP
线
RJ 45 架
FEP
交换机
典型车站
SISCS 设备室
端
子 … IBP
排
PSD与 SISCS 接口的结构图
服务器
车控室
与相关系统的接口:与AFC专业
AFC ISCS
OCC大 厅
…
工作站
AFC 系统
OCC AFC 设 备 室
RJ45 配 线
RJ45 架
FEP FEP
交换机
…
服务器
ISCS 设备室
通信系统 传输网络
AFC系 统
综合监控 MBN
AFC ISCS
车控室
硬线
端
硬线
子 ... IBP
排
…
工作站 车站
…
典型车站
交换机
ISCS 设备室
服务器
与相关系统的Leabharlann 口:与FAS专业☆▲
☆
场
★ 表示集成 ▲ 表示界面集成
各子系统接入方案
系统构成图
车站
控制中心 车辆段
OCC大屏功能分区显示图
PSCADA
CCTV
SIG
与相关系统的接口:与PSCADA专 业
PSCADA 设备
变电所
PSCADA
ISCS
光纤 光纤
O
RJ45 E
配
O
RJ45 E
线 架
交换机
车站 ISCS
地铁综合监控系统介绍
地铁综合监控系统介绍地铁综合监控系统介绍一：引言地铁综合监控系统是用于监控和管理地铁运行过程中的各个关键节点的技术系统。
本文档将详细介绍地铁综合监控系统的各个方面，包括系统架构、功能模块、关键技术和使用方法等。
二：系统架构地铁综合监控系统采用分布式架构，包括核心服务器、监控子系统、数据采集设备和控制台等组成部分。
1. 核心服务器核心服务器是地铁综合监控系统的主控制中心，负责接收、处理和存储来自监控子系统和数据采集设备的数据。
2. 监控子系统监控子系统分布在地铁的各个关键位置，包括车站、隧道、信号点等。
它们通过网络连接到核心服务器，实时传输监控数据。
3. 数据采集设备数据采集设备安装在地铁车辆和设备上，负责采集车载设备的运行状态数据，并通过网络传输给核心服务器。
4. 控制台控制台是地铁综合监控系统的操作界面，提供实时监控、数据查询和配置管理等功能。
三：功能模块地铁综合监控系统具备以下几个主要功能模块：1. 视频监控系统可以实时监控车站、车厢和隧道等区域的视频画面，提供全方位的监控视角，确保地铁运行的安全。
2. 信号监控系统可以实时监控地铁信号系统的运行状态，包括信号灯、道岔和列车位置等，确保地铁的运行顺利无误。
3. 报警管理系统可以对地铁运行过程中的异常情况进行实时监测和报警处理，包括火灾、信号异常和设备故障等。
4. 数据分析系统可以对地铁各项数据进行汇总和分析，运营报告和统计分析，提供决策支持。
四：关键技术地铁综合监控系统涉及了多项关键技术，包括视频监控技术、信号检测技术和数据通信技术等。
1. 视频监控技术系统通过摄像头采集车站和车厢等区域的视频数据，并经过压缩和传输等处理，实现实时监控和存储。
2. 信号检测技术系统通过传感器和探测器等设备，实时检测地铁信号系统的运行状态，并将数据传输到核心服务器进行分析。
3. 数据通信技术系统通过网络技术，实现监控子系统、数据采集设备和核心服务器之间的数据传输和通信。
浅谈地铁综合监控系统的构成和功能
浅谈地铁综合监控系统的构成和功能地铁综合监控系统是一种基于计算机技术和视频监控技术的综合管理系统，用于对地铁站点和列车进行实时监控和管理。
它由多个组成部分组成，包括监控摄像头、视频显示器、视频存储设备、监控中心等。
地铁综合监控系统的构成主要包括以下几个方面：1. 监控摄像头：地铁综合监控系统中最重要的部分就是监控摄像头。
它们被安装在地铁站台、通道、进出口等重要位置，用于实时监控地铁站点和列车的运行情况。
现如今，监控摄像头的种类和功能非常丰富，如高清摄像头、红外摄像头、全景摄像头等。
监控摄像头可以通过有线或无线方式连接到监控中心，将实时视频传输给监控人员进行观察和分析。
2. 视频显示器：视频显示器是地铁综合监控系统的输出设备，用于显示监控摄像头拍摄到的视频信号。
它们通常被安装在监控中心，监控人员可以通过视频显示器实时地观察到不同地铁站点和列车的情况。
视频显示器的数量和规格可以根据需要进行拓展和调整。
3. 视频存储设备：地铁综合监控系统需要将监控摄像头拍摄到的视频进行录制和存储，以备后续查询和分析。
为此，需要使用专门的视频存储设备，如硬盘录像机（DVR）或网络视频录像机（NVR）。
这些设备可以将摄像头拍摄到的视频信号进行录制和存储，并存储在一台或多台硬盘上。
4. 监控中心：监控中心是地铁综合监控系统的核心部分，它是地铁综合监控系统的控制中心，用于实时监控地铁站点和列车的运行情况。
监控中心通常由多个监控人员组成，他们可以通过监控中心的工作站实时观察到各个摄像头的视频信号，对地铁站点和列车的情况进行监控和管理。
监控中心还可以配备报警设备，当发生异常情况时，可以及时发出报警信号。
2. 视频录制和存储：地铁综合监控系统可以将监控摄像头拍摄到的视频进行录制和存储，以备后续查询和分析。
这样，一旦发生事故或纠纷，监控人员可以通过系统查询相关视频，进行事后的调查和分析。
3. 报警和应急处理：地铁综合监控系统可以配备报警设备，当发生异常情况时，可以及时发出报警信号，引起监控人员的注意，并采取相应的措施。
地铁综合监控系统方案
互联系统概况——自动售检票系统（AFC）
自动售检票系统（AFC） 1号线一期工程21座车站和控制中心设有独立的AFC系统。负责监 控AFC设备的工作状态、客流引导、各种数据的统计分析等。 在控制中心和车站ISCS实现与AFC系统互联，ISCS实现对客流信 息和AFC设备状态信息的监视功能。
互联系统概况——门禁系统（ACS）
集成系统概况——屏蔽门（PSD）
屏蔽门（PSD） 1号线一期工程21座地下车站设有屏蔽门，ISCS通过网络把各站点 PSD集成起来，负责监视屏蔽门状态，提供服务和安全保障。
集成系统概况——防淹门（FG）
防淹门（FG） 1号线一期工程在2个车站设置防淹门，ISCS对FG进行集成，负责 监视防淹门状态。
集成系统概况——感温光纤探测系统（DTS）
感温光纤探测系统（DTS） 1号线一期工程的21座车站设置有感温光纤探测系统，负责区间和
电缆夹层的火灾报警和温度监测。
ISCS通过网络把各站点DTS集成起来，完成DTS中央级监控功能和 车站级监控功能。ISCS与各站点内相对独立的DTS共同构成全线完整 的DTS。
互联系统概况——时钟系统（CLK）
时钟系统（CLK） CLK系统为地铁工作人员、乘客和各有关系统提供统一的标准时 间信号。 在控制中心，ISCS与CLK互联，实现全线设备系统的对时功能，并根据 集成系统的需要将此时钟信息发送给相关集成系统。
互联系统概况——信号系统（SIG）
信号系统（SIG） 1号线一期工程21座车站和控制中心设有独立的SIG，负责监控全 线的列车运行状况。SIG包括ATS、ATO、ATP、微机联锁系统等。 在控制中心ISCS实现与SIG互联，ISCS实现与SIG的信息互通功能， 并实现与相关系统联动功能。
城市轨道交通综合监控系统简介
综合监控系统构成
综合监控系统构成：中心
综合监控系统构成：NMS
综合监控系统构成：车站
综合监控系统构成：PSCADA
综合监控系统构成：BAS
综合监控系统构成：车辆段
实时服务器（Sun Fire V490）； 车辆段综合操作站（IBM MPRO6218图形工作站 ）； 交换机（Hirschmann MACH3005 ）、FEP （德国 kontron KD2000 ）
地铁运营需求
安全
FAS(Fire Alarm System):确保防灾安全（3秒内实现FAS、 BAS联动） BAS(Building Automation System):确保防灾安全、列车 阻塞降级运行安全 PSD(Platform Safe Door):确保乘客安全 FG(Floodgate):确保防淹安全
地铁综合监控系统简介
地铁运营需求
乘客
地铁运营需求
行车
PSCADA(Power Supervisory Control And Data Acquisition System):可靠行车供电、单边供电、双边供 电、越区供电、顺控停送电、检修传动、遥控、定值切换 、故障分析 ATS（Automatic Train Supervision）:信号监控、运行图（ 提高行车速度、缩短行车间隔、提高正点率、提高客运量 ）
IBP
地铁运营需求
提高服务质量
CCTV(Closed Circuit Television)：提供安防视频监视 PA(Public Address)：提供广播服务，例如列车进出站自动广 播、预录广播 PIS(Passenger Information System)：提供乘客服务信息， 如新闻、天气预报、信息发布等 AFC(Automatic Fare Collection)：监视客流信息，预防突 发客流，快速过闸 BAS：监控车站温湿度
