光纤激光切割机加工能力分析
光纤激光切割机参数
光纤激光切割机参数
6. 辅助气体：光纤激光切割机通常需要使用辅助气体，如氮气、氧气或空气等，来增强切割 效果和冷却切割区域。
需要注意的是，不同厂家和型号的光纤激光切割机可能具有不同的参数和规格。在选择和购 买光纤激光切割机时，需要根据具体的切割需求和预算考虑各项参数，并选择适合的设备。
光纤激光切割机参数
光纤激光切割机是一种常用于金属材料切割的设备，具有高精度、高速度和高效率的特点 。以下是光纤激光切割机的一些常见参数：
1. 激光功率：光纤激光切割机的Байду номын сангаас光功率通常在几百瓦到几千瓦之间。激光功率的大小直 接影响切割速度和切割厚度。
2. 工作台尺寸：工作台尺寸指的是切割机工作区域的大小，通常以毫米为单位。不同尺寸 的工作台适用于不同大小的工件切割。
光纤激光切割机参数
3. 切割速度：切割速度是指激光切割头在单位时间内移动的距离，通常以毫米/秒为单位 。切割速度的快慢直接影响到生产效率。
4. 切割厚度：切割厚度是指光纤激光切割机能够切割的材料厚度范围。不同功率的激光切 割机可以切割不同厚度的材料。
5. 切割精度：切割精度是指切割机在切割过程中的精确度，通常以毫米为单位。切割精度 的高低直接影响到切割质量和工件的尺寸精度。
激光切割机技术参数

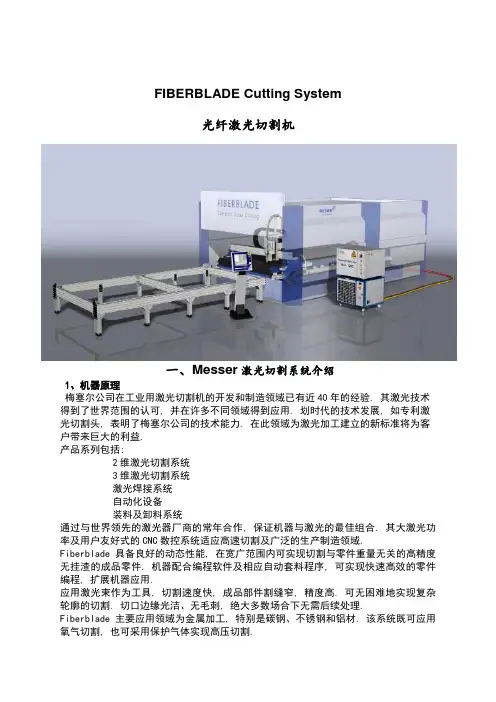

FIBERBLADE Cutting System光纤激光切割机一、Messer激光切割系统介绍1、机器原理梅塞尔公司在工业用激光切割机的开发和制造领域已有近40年的经验. 其激光技术得到了世界范围的认可, 并在许多不同领域得到应用. 划时代的技术发展, 如专利激光切割头, 表明了梅塞尔公司的技术能力. 在此领域为激光加工建立的新标准将为客户带来巨大的利益.产品系列包括:2维激光切割系统3维激光切割系统激光焊接系统自动化设备装料及卸料系统通过与世界领先的激光器厂商的常年合作, 保证机器与激光的最佳组合. 其大激光功率及用户友好式的CNC数控系统适应高速切割及广泛的生产制造领域.Fiberblade具备良好的动态性能, 在宽广范围内可实现切割与零件重量无关的高精度无挂渣的成品零件. 机器配合编程软件及相应自动套料程序, 可实现快速高效的零件编程, 扩展机器应用.应用激光束作为工具, 切割速度快, 成品部件割缝窄, 精度高. 可无困难地实现复杂轮廓的切割. 切口边缘光洁、无毛刺, 绝大多数场合下无需后续处理.Fiberblade主要应用领域为金属加工, 特别是碳钢、不锈钢和铝材. 该系统既可应用氧气切割, 也可采用保护气体实现高压切割.经测试其可切割性后, 该系统可切割金属合金、塑料以及非金属材料机器设计理念除了实现最佳切割结果外, 同样关注环境保护问题. 采用抽烟除尘装置可满足最严格的排放标准. 机器可满足现有安全规程, 满足相关CE标准.2、功能描述Fiberblade激光切割机,是一个集最新动力工程，电脑数控和光纤激光器技术的全新技术发展水平的设计它是市面上最先进的紧凑型中规格工业级光纤激光切割系统；无需激光器维护的低维修费系统，高效率、低功耗。
机器工作台采用交换式工作台系统，减少上料时间. 该系统交替使用两块台面. 切割一块台面上的板材, 同时另一块台面位于工作区域外. 操作员可取下成品部件并换上新板, 机器同时进行切割. 另一台面上的工件完成后, 由工作区域换出, 新板就位.板材置于工作台支架上并确定位置后, 切割头随垂直定位轴下降. 传感控制器保证切割头维持正确定位, 可避免板材变形引起的问题.激光束通过光纤传输到切割头上, 然后由透镜聚焦. 切割头沿工件轮廓移动, 但不与工件接触, 激光束和切割气体通过割嘴聚集到工件上.横向运动通过溜板滑动定位实现. 纵向运动由车架自行移动实现. 两套同步驱动伺服电机确保设备的高精度, 轴向运动的高加速度, 可变激光功率控制, 可切割如窄条, 尖角等的复杂图形部件.通过CNC数控系统可自动设定切割参数如气体种类, 气体压力, 激光参数. CNC数控系统内的切割数据及图形数据的分离, 可实现快速变化的工作要求, 并增加机器功能的灵活性, 适用范围更广.由随动式直接抽风系统, 把切割过程中产生的尘粒抽出, 并经过烟尘过滤后, 达到安全及环境规范的排放要求.二、标准配置介绍1、机器构造1.1. 机器采用有限元分析法 (FEM)精心计算并优化的焊接式结构, 使得机器重量最小, 且具备高度稳定性. 模块特性可满足激光切割的特殊要求, 保证极高的切割精度.1.2.定位轴平行式导轨 (X轴)上装有车架, 横向驱动 (Y轴)置于其上.上面安装激光切割头. 同步驱动伺服电机可实现高精度和高动态特性要求.德国倍福数字式驱动模块德国倍福数字式驱动电机德国Alfa高精度齿轮箱1.3.板材支撑工作台由高刚性框架及横向支撑杆构成,与横向车架随动的抽烟风道保证抽烟效果最好.1.4.冷却单元标准供货范围中包含激光电源配用的冷却单元. 该单元用于冷却激光器. 维持恒定运行温度, 防止热效应, 延长切割透镜寿命, 保证持久的高切割质量.1.5.紧凑型除尘装置选配美国唐纳森除尘设备。
激光切割机技术全参数
FIBERBLADE Cutting System光纤激光切割机一、Messer激光切割系统介绍1、机器原理梅塞尔公司在工业用激光切割机的开发和制造领域已有近40年的经验. 其激光技术得到了世界范围的认可, 并在许多不同领域得到应用. 划时代的技术发展, 如专利激光切割头, 表明了梅塞尔公司的技术能力. 在此领域为激光加工建立的新标准将为客户带来巨大的利益.产品系列包括:2维激光切割系统3维激光切割系统激光焊接系统自动化设备装料及卸料系统通过与世界领先的激光器厂商的常年合作, 保证机器与激光的最佳组合. 其大激光功率及用户友好式的CNC数控系统适应高速切割及广泛的生产制造领域.Fiberblade具备良好的动态性能, 在宽广范围内可实现切割与零件重量无关的高精度无挂渣的成品零件. 机器配合编程软件及相应自动套料程序, 可实现快速高效的零件编程, 扩展机器应用.应用激光束作为工具, 切割速度快, 成品部件割缝窄, 精度高. 可无困难地实现复杂轮廓的切割. 切口边缘光洁、无毛刺, 绝大多数场合下无需后续处理.Fiberblade主要应用领域为金属加工, 特别是碳钢、不锈钢和铝材. 该系统既可应用氧气切割, 也可采用保护气体实现高压切割.经测试其可切割性后, 该系统可切割金属合金、塑料以及非金属材料机器设计理念除了实现最佳切割结果外, 同样关注环境保护问题. 采用抽烟除尘装置可满足最严格的排放标准. 机器可满足现有安全规程, 满足相关CE标准.2、功能描述Fiberblade激光切割机,是一个集最新动力工程，电脑数控和光纤激光器技术的全新技术发展水平的设计它是市面上最先进的紧凑型中规格工业级光纤激光切割系统；无需激光器维护的低维修费系统，高效率、低功耗。
机器工作台采用交换式工作台系统，减少上料时间. 该系统交替使用两块台面. 切割一块台面上的板材, 同时另一块台面位于工作区域外. 操作员可取下成品部件并换上新板, 机器同时进行切割. 另一台面上的工件完成后, 由工作区域换出, 新板就位.板材置于工作台支架上并确定位置后, 切割头随垂直定位轴下降. 传感控制器保证切割头维持正确定位, 可避免板材变形引起的问题.激光束通过光纤传输到切割头上, 然后由透镜聚焦. 切割头沿工件轮廓移动, 但不与工件接触, 激光束和切割气体通过割嘴聚集到工件上.横向运动通过溜板滑动定位实现. 纵向运动由车架自行移动实现. 两套同步驱动伺服电机确保设备的高精度, 轴向运动的高加速度, 可变激光功率控制, 可切割如窄条, 尖角等的复杂图形部件.通过CNC数控系统可自动设定切割参数如气体种类, 气体压力, 激光参数. CNC数控系统内的切割数据及图形数据的分离, 可实现快速变化的工作要求, 并增加机器功能的灵活性, 适用范围更广.由随动式直接抽风系统, 把切割过程中产生的尘粒抽出, 并经过烟尘过滤后, 达到安全及环境规范的排放要求.二、标准配置介绍1、机器构造. 机器采用有限元分析法 (FEM)精心计算并优化的焊接式结构, 使得机器重量最小, 且具备高度稳定性. 模块特性可满足激光切割的特殊要求, 保证极高的切割精度..定位轴平行式导轨 (X轴)上装有车架, 横向驱动 (Y轴)置于其上.上面安装激光切割头.同步驱动伺服电机可实现高精度和高动态特性要求.德国倍福数字式驱动模块德国倍福数字式驱动电机德国Alfa高精度齿轮箱.板材支撑工作台由高刚性框架及横向支撑杆构成,与横向车架随动的抽烟风道保证抽烟效果最好..冷却单元标准供货范围中包含激光电源配用的冷却单元. 该单元用于冷却激光器. 维持恒定运行温度, 防止热效应, 延长切割透镜寿命, 保证持久的高切割质量..紧凑型除尘装置选配美国唐纳森除尘设备。
激光切割机切割工艺参数
激光切割机切割工艺参数摘要：一、激光切割机概述二、激光切割机的工艺参数1.激光功率2.切割速度3.雕刻面积4.机器尺寸5.雕刻速度6.重复定位精度7.工作电压8.总功率三、激光切割机的切割参数1.碳钢切割参数2.不锈钢切割参数四、激光切割机的优点1.高精度2.高速度3.无损切割4.自动排版节省材料五、激光切割机的应用领域1.金属切割2.非金属切割正文：一、激光切割机概述激光切割机是一种利用激光束进行材料切割的设备，具有高精度、高速度、无损切割等优点。
它可以应用于金属和非金属材料的切割，广泛应用于工业生产、工艺装饰、广告制作等领域。
二、激光切割机的工艺参数激光切割机的工艺参数主要包括激光功率、切割速度、雕刻面积、机器尺寸、雕刻速度、重复定位精度、工作电压和总功率等。
1.激光功率：激光功率是激光切割机的核心参数，决定了切割的深度和速度。
激光功率越大，切割深度和速度越快。
2.切割速度：切割速度是激光切割机的重要参数，影响切割效率和切割质量。
切割速度过快，会导致切割质量下降；切割速度过慢，会降低切割效率。
3.雕刻面积：雕刻面积决定了激光切割机可以切割的材料大小。
雕刻面积越大，切割的材料越大。
4.机器尺寸：机器尺寸影响激光切割机的使用场景和移动方便性。
机器尺寸越小，越便于移动和携带。
5.雕刻速度：雕刻速度是激光切割机在非金属切割领域的重要参数，影响切割质量和效率。
6.重复定位精度：重复定位精度决定了激光切割机在连续切割时的精度。
重复定位精度越高，切割质量越好。
7.工作电压：工作电压影响激光切割机的功率和性能。
不同电压下，激光切割机的性能会有所差异。
8.总功率：总功率是激光切割机的综合参数，包括激光发生器、光路系统、切割头等部分的功率。
总功率越高，切割能力越强。
三、激光切割机的切割参数激光切割机的切割参数主要包括碳钢切割参数和不锈钢切割参数。
1.碳钢切割参数：碳钢厚度，速度0.8m/min。
2.不锈钢切割参数：不锈钢厚度6mm，速度1.1m/min。
光纤激光切割机床身特点
光纤激光切割机床身特点1. 切割精度高：光纤激光切割机床采用激光束作为切割工具，激光束的直径相对较小，能够实现高精度的切割。
其切割精度可达到0.05mm左右，确保了切割零件的精度和质量。
2.切割速度快：光纤激光切割机床采用高能量激光进行切割，激光束的能量密度高，切割速度相对较快。
与传统机械切割相比，光纤激光切割机床的切割速度可提高几倍以上，从而提高了生产效率。
3.适应性强：光纤激光切割机床对切割材料的适应性较强。
它可以切割金属材料，包括不锈钢、铝、铜等，同时还可以切割非金属材料，如塑料、橡胶等。
不同于传统机械切割，光纤激光切割不需要更换刀具，只需调整激光的功率和焦距即可完成不同材料的切割。
4.加工效果好：光纤激光切割机床切割过程中，激光束对被切割材料进行高能量熔化，然后通过气体喷嘴将熔化材料吹走。
这种切割方式不会对材料产生应力和变形，切割边缘光滑，无需进行二次加工，提高了加工效果。
5.灵活性强：光纤激光切割机床具有较大的切割范围和切割厚度范围。
切割范围可以从小型零件到大型板材，切割厚度可以从几毫米到几十毫米，满足不同行业和不同产品的需求。
6.自动化程度高：光纤激光切割机床具有较高的自动化程度，可以实现自动上下料、自动切割和自动排屑。
多种工艺参数可以通过计算机进行设定和控制，操作简单方便。
总之，光纤激光切割机床是一种具有高精度、高速度、适应性强、加工效果好、灵活性强和自动化程度高的切割设备。
随着科技的不断进步和创新，光纤激光切割机床在制造业中发挥着越来越重要的作用，成为提高生产效率、降低成本的重要工具。
激光切割设备年度总结(3篇)
第1篇一、引言随着科技的飞速发展，激光切割技术已成为现代制造业中不可或缺的关键技术之一。
激光切割设备以其高精度、高效率、环保节能等优势，广泛应用于航空航天、汽车制造、机械加工、电子信息等多个领域。
本年度，我国激光切割设备行业在技术创新、市场拓展、产业链完善等方面取得了显著成果。
以下是本年度激光切割设备行业年度总结。
二、技术创新与研发1. 核心技术突破：本年度，我国激光切割设备行业在核心技术研发方面取得了重要突破。
光纤激光器、高功率激光器、高速切割头等关键零部件的国产化率不断提高，有效降低了生产成本，提升了产品竞争力。
2. 智能化发展：激光切割设备智能化水平不断提升，自动化程度提高。
本年度，多家企业推出具备智能切割、远程监控、故障诊断等功能的激光切割设备，满足了市场需求。
3. 新材料应用：本年度，激光切割设备在金属材料、非金属材料、复合材料等方面的应用范围进一步扩大。
如汽车碳纤维保险杠激光切割设备、航空航天用复合材料激光切割设备等，满足了高端制造业的需求。
三、市场拓展与竞争1. 国内市场：本年度，我国激光切割设备市场继续保持稳定增长态势。
国内市场需求旺盛，带动了激光切割设备行业的发展。
同时，市场竞争日益激烈，企业通过提升产品质量、优化服务、拓展应用领域等方式，增强市场竞争力。
2. 海外市场：随着“一带一路”等国家战略的推进，我国激光切割设备企业积极拓展海外市场。
本年度，我国激光切割设备出口量同比增长，产品远销欧洲、北美、东南亚等地区。
3. 产业链协同：本年度，我国激光切割设备产业链协同效应明显。
上游光学部件、激光器、切割头等关键零部件企业与下游激光切割设备企业紧密合作，共同推动产业链升级。
四、政策支持与产业发展1. 政策支持：本年度，国家继续加大对激光切割设备行业的政策支持力度。
如税收优惠、研发经费支持、产业基金等，为激光切割设备行业发展提供了有力保障。
2. 产业发展：激光切割设备行业作为国家战略性新兴产业，得到了政府的高度重视。
光纤激光切割机存在的缺点及解决方法
光纤激光切割机是一种高科技的切割设备，以其快速、精准、无污染等优点而备受关注。
然而，就像任何其他设备一样，光纤激光切割机也存在着一些缺点。
在本文中，我将对这些缺点进行深入分析，并提出解决方法，以便读者更全面、深刻地了解这一主题。
1. 精度不够高光纤激光切割机在进行切割时可能会出现精度不够高的问题，特别是在处理较薄的材料时。
这可能导致切割部位不够平整，影响产品质量。
解决方法：提高光纤激光切割机的切割速度和功率，以增加切割时的能量密度，从而提高切割精度。
使用辅助气体，如氮气或氧气，在切割过程中帮助提高精度。
定期对光纤激光切割机进行维护和保养，确保设备的精度和性能处于最佳状态。
2. 切割厚度受限光纤激光切割机在切割较厚的材料时可能受到一定的限制，无法达到预期的效果。
这也限制了其在一些应用领域的适用性。
解决方法：选用功率更高的光纤激光切割机，以适应不同厚度材料的切割需求。
优化切割工艺参数，如刀具运动速度、焦点位置等，以提高切割效果和克服厚度限制。
3. 光纤损耗问题在激光传输过程中，光纤激光切割机可能会遇到光纤损耗的问题，使得激光功率无法完全传输到切割部位，影响切割效果。
解决方法：选用质量更好的光纤材料，以降低光纤损耗。
采用有效的光纤对接和连接技术，避免因连接不良而导致的光纤损耗。
4. 对材料要求高光纤激光切割机对切割材料的要求较高，一些特殊材料可能无法进行有效切割，限制了其应用范围。
解决方法：针对不同类型的材料，选择合适的光纤激光切割机，并在切割工艺上进行优化，以提高适应性和兼容性。
不断进行材料切割试验和研究，开发出更适合光纤激光切割的新材料。
总结回顾：光纤激光切割机作为一种高效、精准的切割设备，的确具备许多优点，但也存在着一些缺点。
然而，通过不断的技术创新和工艺改进，这些缺点可以得到有效的解决。
提高精度、克服切割厚度限制、降低光纤损耗、提高适应性与兼容性，是解决光纤激光切割机存在缺点的有效路径。
随着技术的不断进步，相信光纤激光切割机会有着更广阔的应用前景。
激光切割机选用
激光切割机选用激光切割机的种类及优势分析激光切割机在现代的生活生产中应用广泛，他可以分为三种类型，简单地介绍一下三种激光切割机的优点：（一）YAG固体激光切割机YAG固体激光切割机具有价格低、稳定性好的特点，但能量效率低一般<3%，目前产品的输出功率大多在600W以下，由于输出能量小，主要用于打孔和点焊及薄板的切割。
它的绿色的激光束可在脉冲或连续波的情况下应用，具有波长短、聚光性好适于精密加工特别是在脉冲下进行孔加工最为有效，也可用于切削、焊接和光刻等。
YAG固体激光切割机激光器的波长不易被非金属吸收，故不能切割非金属材料，且YAG固体激光切割机需要解决的是提高电源的稳定性和寿命，即要研制大容量、长寿命的光泵激励光源，如采用半导体光泵可使能量效率大幅度地增长。
主要优点：能切割其他激光切割机都无法切割的铝板，铜板以及大多数有色金属材料，机器采购价格便宜，使用成本低，维护简单，大部分关键技术已被国内企业所掌握，配件价格及维护成本低，且机器操作维护简单，对工人人员素质要求不高。
主要劣势及缺点：只能切割8mm以下的材料，且切割效率相当较低主要市场定位：8mm以下切割，主要针对自用型中小企业和加工要求不是特别高的大多数钣金制造，家电制造，厨具制造，,装饰装潢，广告等行业用户，逐步取代线切割，数控冲床，水切割，小功率等离子等传统加工设备（二）光纤激光切割机光纤激光切割机由于它可以通过光纤传输，柔性化程度空前提高，故障点少，维护方便，速度奇快，所以在切割4mm以内薄板时光纤切割机有着很大的优势，但是受固体激光波长的影响它在切割厚板时质量较差。
光纤激光器激光切割机的波长为1.06um，不易被非金属吸收，故不能切割非金属材料。
光纤激光的光电转化率高达25%以上，在电费消耗、配套冷却系统等方面光纤激光的优势相当明显。
根据国际安全标准，激光危害等级分4级，光纤激光由于波长短对人体由于是眼睛的伤害大，属于危害最大的一级，出于安全考虑，光纤激光加工需要全封闭的环境。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤激光切割机加工能力分析
激光切割机的工作原理就是通过激光器产生激光，再把激光通过光路传输到切割头上，再进行聚焦，聚成的焦点单位能量密度很高，通过高密度能量的焦点作用在要切割的金属表面，产生极高的温度，瞬间将金属熔化，并用辅助气体吹掉熔渣，形成切割缝，达到切割的目的。
光纤激光切割机具有精度高，切割快速，不局限于切割图案限制，自动排版节省材料，切口平滑，加工成本低等特点，将逐渐改进或取代于传统的金属切割工艺设备。
光纤、YAG和CO2激光切割机的原理大同小异。
它们所不同的是激光器的大小不一样，关键配置有所差别。
正是因为这些差别才决定了激光切割机的加工能力和价值。
市场上光纤激光切割机种类繁多参差不齐。
切割0.5mm到2mm金属板材其功率也是由400W到4000W不等。
各家厂家的切割速度也是有所不同。
不过可以肯定的是价格越高质量越好，进口普遍好于国产。
那么一般情况下光纤激光切割机功率和速度有什么不一样呢？下面就让山大易美科激光切割机为您介绍一下。
400W光纤机适合切割4mm以下板材，切割速度可以达到每分钟8米左右(以1mm不锈钢为例)。
500W或600W和相差不大，切割速度可达到每分钟10米左右。
1000W光纤机适合切割6mm以下板材，对于厚一点的板材切割速度比较慢，对激光器损耗大。
2000W光纤激光切割机，在市场中投入使用也是算是比较多，因为这款设备不论是在切割速度上还是价格上都能满足客户的需要，即不浪费也不会不够用，在市场中比较受欢迎。
3000W-4000W在市场中投入相对2000W光纤机没有那么多。
因为价格实在是太高了。
虽然速度够快，切割质量够好。
但相比同等功率的CO2激光切割机来说该功率的光纤激光切割机竞争优势不明显。
