12.02安全阀在线校验细则报告记录
安全阀校验标准规范
安全阀校验标准规范安全阀校验标准规范是为了确保安全阀可靠工作，防止安全事故的发生而制定的一系列标准和规范。
以下是一份大致1000字的安全阀校验标准规范：一、目的和范围1.目的：确保安全阀在正常工作条件下的准确性、可靠性和安全性，防止因安全阀失效而引发的事故。
2.范围：适用于所有使用安全阀的设备和系统，包括压力容器、锅炉、压力管道等。
二、术语和定义1.术语：（1）安全阀：一种用于控制压力在设备或系统中保持在安全范围内的装置。
（2）校验：对安全阀进行检测、测试和评估，以确保其符合规定的标准和要求。
（3）定期校验：按照规定的时间间隔对安全阀进行校验。
2.定义：（1）稳态压力：设备或系统中维持一段时间的压力，稳定在一定范围内。
（2）启闭压力差：安全阀关闭时与开启时之间的差值。
三、校验要求1.外观检查：（1）安全阀表面无裂纹、变形、腐蚀等损坏情况。
（2）阀盖、阀座及其他关键部件未发生磨损、疲劳等现象。
2.泄漏检测：（1）在压力达到稳态后，关闭压力源，记录一段时间内的泄漏量。
（2）泄漏应小于规定的限值，否则需进行修理或更换。
3.启闭压力差检测：（1）在上限压力下逐渐减小压力，记录安全阀开启和关闭的压力。
（2）启闭压力差应符合规定的要求，否则需进行调整或更换阀簧。
4.响应时间检测：（1）在达到上限压力后，记录安全阀关闭的时间和达到下限压力后重新开启的时间。
（2）响应时间应符合规定的要求，否则需进行调整或更换阀簧。
5.封存和标识：（1）校验合格的安全阀需进行封存，以确保其不被非授权人员更改。
（2）在安全阀上加贴标识，标明校验日期、校验结果等信息。
四、校验频率1.新装设备第一次投入使用前需进行初始校验。
2.按照规定的时间间隔对安全阀进行定期校验。
3.根据实际情况，在设备维修或更换关键部件后，需对安全阀进行校验。
五、校验记录和报告1.校验记录应详细记录每一次校验的日期、校验员、校验结果、修理情况等信息。
2.校验报告应包括校验记录的总结和评估，如发现问题需提出改进建议。
安全阀校验报告
审批：日期：
注：使用单位自行进行安全阀校验的，不需要有检验机构核准编号，校验专用章可以用进行安全阀校验的使用单位有关部门的章（或者专用章）
安全阀校验报告
报告编号：
使用单位
单位地址
联系人
联系电话
设备代码
安装位置
安全阀类型
□弹簧式
□先导式
□重锤式
安全阀型号
工作压力
MPa
工作介质
要求整定压力
MPa
执行标准
校验方式
校验介质
整定压力
MPa
密封试验压力
MPa
校验结果
维修检修情况说明：
校验日期下次校验日期 Nhomakorabea校验：日期：
（检验机构核准编号）：
（校验机构校验专用章）
安全阀校验规定(3篇)
第1篇一、引言安全阀是一种重要的安全保护装置，广泛应用于锅炉、压力容器、管道等承压设备中。
其主要作用是在介质工作压力超过允许压力数值时，自动打开向外排放介质，防止管道和设备超压危险。
为确保安全阀的正常运行，降低事故发生的风险，我国制定了相关安全阀校验规定，以下是对这些规定的详细阐述。
二、安全阀校验制度1. 校验频率安全阀必须实行定期校验制度，每年至少校验1次。
对于高风险的设备或重要部位，可根据实际情况适当增加校验频率。
2. 校验内容安全阀校验主要包括以下几个方面：（1）外观检查：检查安全阀的密封面、阀体、阀座、弹簧等部件是否存在裂纹、变形、磨损等现象。
（2）启闭试验：检查安全阀的启闭是否灵活、可靠，确保在设定压力下能够正常开启和关闭。
（3）密封性能试验：检查安全阀的密封性能，确保在开启和关闭过程中无泄漏现象。
（4）压力试验：检查安全阀的承压能力，确保在设定压力下能够承受正常工作压力。
（5）整定压力和回座压力试验：检查安全阀的整定压力和回座压力是否符合规定要求。
三、安全阀校验方法和步骤1. 校验方法（1）离线校验：将安全阀安装在校验台上，使用校验介质使安全阀开启，通过观察压力表来确认开启压力。
（2）在线校验：在设备运行状态下，通过系统升压或降低压力，使安全阀开启和关闭，观察开启压力和关闭压力。
（3）在线仪器校验：使用专用仪器直接测量安全阀的开启压力和回座压力。
2. 校验步骤（1）准备工作：校验前，检查校验设备、仪器和工具是否齐全、完好。
（2）外观检查：对安全阀进行全面外观检查，记录异常情况。
（3）启闭试验：进行启闭试验，观察安全阀的启闭是否灵活、可靠。
（4）密封性能试验：进行密封性能试验，确保无泄漏现象。
（5）压力试验：进行压力试验，检查安全阀的承压能力。
（6）整定压力和回座压力试验：进行整定压力和回座压力试验，确保符合规定要求。
（7）记录和报告：记录校验结果，填写校验报告。
四、安全阀校验后的处理1. 校验合格的安全阀，应在阀体上标明整定压力、回座压力、下次校验日期，并加装铅封。

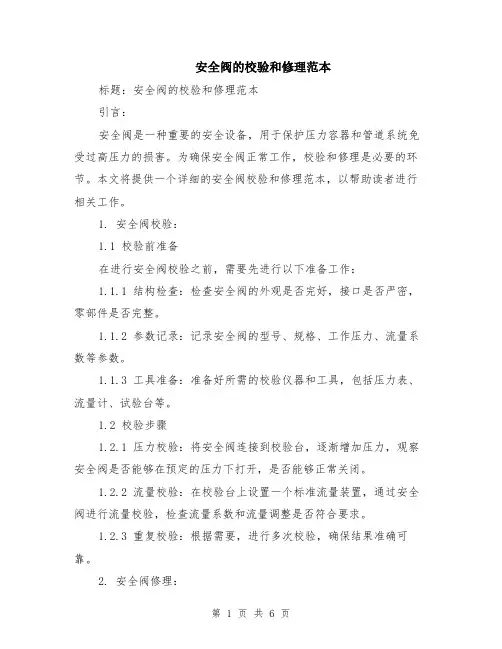

安全阀的校验和修理范本（2篇）
安全阀的校验和修理范本标题：安全阀的校验和修理范本引言：安全阀是一种重要的安全设备，用于保护压力容器和管道系统免受过高压力的损害。
为确保安全阀正常工作，校验和修理是必要的环节。
本文将提供一个详细的安全阀校验和修理范本，以帮助读者进行相关工作。
1. 安全阀校验：1.1 校验前准备在进行安全阀校验之前，需要先进行以下准备工作：1.1.1 结构检查：检查安全阀的外观是否完好，接口是否严密，零部件是否完整。
1.1.2 参数记录：记录安全阀的型号、规格、工作压力、流量系数等参数。
1.1.3 工具准备：准备好所需的校验仪器和工具，包括压力表、流量计、试验台等。
1.2 校验步骤1.2.1 压力校验：将安全阀连接到校验台，逐渐增加压力，观察安全阀是否能够在预定的压力下打开，是否能够正常关闭。
1.2.2 流量校验：在校验台上设置一个标准流量装置，通过安全阀进行流量校验，检查流量系数和流量调整是否符合要求。
1.2.3 重复校验：根据需要，进行多次校验，确保结果准确可靠。
2. 安全阀修理：2.1 修理前准备进行安全阀修理之前，需要进行以下准备工作：2.1.1 拆卸准备：准备好所需的拆卸工具，包括扳手、螺丝刀等。
2.1.2 清洗准备：将安全阀进行清洗，去除杂质和污垢，以便于后续的检修工作。
2.1.3 零部件检查：将安全阀的零部件逐一检查，记录损坏和需要更换的部件。
2.2 修理步骤2.2.1 维修零部件：更换损坏的部件，确保安全阀的完整性和正常工作。
2.2.2 磨削处理：对阀盖和阀座进行磨削处理，以确保密封面的平整度和粗糙度符合要求。
2.2.3 性能测试：在修理完成后，进行性能测试，包括压力和流量的测试，以确保修理后的安全阀能够正常工作。
结论：通过以上的校验和修理范本，我们可以对安全阀进行全面的校验和修理。
校验工作能够确保安全阀在预定的压力和流量下正常工作，修理工作能够恢复损坏的零部件和确保安全阀的密封性能。
正确的校验和修理工作对于保障设备和人员的安全至关重要。
安全阀在线校验作业指导书
编号：MC-QTD A01No.安全阀在线校验作业指导书编写：审核：批准：实施日期：安全阀在线校验作业指导书一、在线校验目的：校验安全阀的整定压力。
二、合用范围：合用于所有弹簧式安全阀的在线校验工作。
三、标准依据：《安全阀安全技术监察规程》 (TSG ZF001-2022)《电站锅炉安全阀技术规程》 (DL/T 959-2022)四、资质、职责及权限1、人员资质工作人员需是专业从事阀门类设备检修人员且通过技能资格审查。
2、人员资质和劳动力计划。
从事安全阀检修校验的人员必须取得国家质量监督检验检疫总局特种设备安全监察局颁发的安全阀维修作业人员证书 F1、F2。
3、单位资质安全阀在线校验调整工作的企业必须有国务院特种设备安全监督管理部门的国家质量监督检验检疫总局核准的特种设备检验检测机构，并取得“安全阀校验机构 FD1、FD2”资质证书的企业进行。
4、职责及权限施工负责人: 组织得当、分工明确、对安全、质量负责。
指定专人做好记录，确保记录真实、准确、工整。
监护人：按规定要求对检修工的安全进行监护。
QC 人员负责项目质量验收、签证。
五、安全阀在线校验规则为保证安全阀动作可靠，普通情况下，条件允许时尽量进行在线校验。
鉴于现场校验的特点，为统一校验操作，确保人身及设备安全，特制定本规程。
(一) 现场校验人员应当在设备操作、在线检测装置使用以及现场问题处理等方面受过专业培训并取得特种设备作业人员证书，并会同用户有关人员共同到场进行，有可能时，请检验人员一起参加。
(二) 现场校验项目：1、根据现场校验的特点，普通校验整定压力，对排放压力可不做测定记录，对密封性能普通不做试验。
2、在线检查包括以下内容：(1)安全阀安装是否正确；(2)安全阀的资料是否齐全(铭牌、质量证明文件、安装号、校验记录及报告)；(3)安全阀外部调节机构的铅封是否完好；(4)有无影响安全阀正常功能的因素；(5)必须设置截断阀的情况时，其安全阀进口前和出口后的截断阀铅封是否完好并处于正常开启位置；(6)安全阀有无泄漏；(7)安全阀外表有无腐蚀情况；(8)提升装置(扳手)动作有效，并且处于适当位置；(9)安全阀外部相关附件完整无损并且正常。
安全阀检验原始记录
安全阀检验原始记录修订记录安全阀检验原始记录主编：郭成年月日审核：张林年月日批准：陈晓航年月日编委：玉散江艾麦尔江·毛拉克阿不都沙拉木·赛买提艾克拜尔江·沙吾提李峰阿里木江·阿不都热合曼玉素甫·莫敏艾海提·吐尔洪阿不都日苏里·撒塔尔玉素普·亚森安全阀校验原始记录注:备注栏对不合格安全阀予以说明不合格原因安全阀原始记录填写规则原始记录填写一律使用钢笔、签字笔或碳素笔填写，应由检验人员在检验过程中及时填写，不得凭回忆追记或事后抄正，不得随意更改。
如遇记录错误确需更改时，应由项目检验人员在原始记录的错误字符上划上二横，将正确的字符填在上方并签上更改人的签名和日期，不得采用涂改、粘贴等方式，以致辨认不清原有的字符。
检测原始记录的计量单位须符合我国法定计量单位的要求，不得使用非法定计量单位。
数据修改和有效数字表达要符合有关检测方法标准的要求。
具体填写如下：1、使用单位：按有效营业执照填写全称2、单位地址：按实填写3、联系人：填写设备员等有关人员4、联系电话：按实填写5、设备代码：有按实填写，若无填写“一”6、安装位置：按安全阀安装的具体位置填写7、制造单位：按实填写8、制造日期：按实填写9、产品编号：按实填写，不明的需查证相关资料。
10、公称通径：按实填写11、安全阀类型：在相应的框内打“√”12、安全阀型号：按实填写,如果遇到无铭牌情况须查证资料如实填写否则不予校验13、工作压力：按安全阀使用的设备具体压力填写14、工作介质：按安全阀使用的设备介质填写15、要求整定压力：按安全阀具体使用的整定压力核实后填写16、执行标准：按实填写17、校验方式：按实际使用的校验方式选择（离线校验或在线校验，冷态校验或热态校验）在相应的□内打√18、校验介质：按实际校验介质选择，在相应的□内打√19、仪器型号和编号：按实填写20、压力级别范围：按安全阀实际的压力级别范围核实后填写21、整定压力：按实际整定压力填写22、密封试验压力：填写具体密封实验压力数值23、校验结果：填“合格”或“不合格”24、外观检查、拆卸检查、阀门修理按实际情况打“√”,未做的项不选择。
安全阀校验报告填写说明
安全阀校验报告填写说明一、总体要求《安全阀校验报告》填写规则表总体要求：1、根据《安全阀校验委托单》、《安全阀校验记录》填写的原始记录出具检验报告，并与原始记录相符。
2、所有填写的的内容要符合规程、标准的要求。
3、凡是检测数据，应使用法定计量单位。
测量数据的有效位数应当符合相关安全技术规范和法规标准要求，进行数据修约。
4、有多项选择的，按顺序优先选择（相同的格名称只有1个格号，填写内容相同）。
5、格格号标注见附件。
6、0.000表示小数点后三位，依此类推。
二、内容信息编号安全阀校验报告第1页共2页安全阀校验意见通知书通知书编号【31】你单位送检的安全阀（类型【32】、型号【33】、公称通径【34】mm、公称压力【35】MPa、产品编号【36】），经校验，存在下述第【37】项问题：1、阀体、阀瓣和阀座密封面损坏，无法修复；2、【38】锈蚀严重，无法更换、修复；3、虽经调整，但开启压力仍然不能符合整定压力的要求，偏大、偏小；4、其他【39】。
已不能按要求使用，需要更新后重新校验。
请你单位根据所用设备（工作压力【40】MPa、工作介质【41】、工作温度【42】℃）、选用符合下述条件的安全阀：类型【43】、型号【44】、公称通径【45】mm、公称压力【46】MPa、工作压力级别【47】MPa至【48】MPa。
第2页共2页三、内容填写要求四、报告示例1、示例一：安全阀校验报告第1页共1页示例二：安全阀校验报告第1页共2页安全阀校验意见通知书通知书编号ZZ-AFD-2011-0922 你单位送检的安全阀（类型弹簧式、型号A48Y-16、公称通径DN50mm、公称压力 1.6 MPa、产品编号0807047 ），经校验，存在下述第 2 项问题：1、阀体、阀瓣和阀座密封面损坏，无法修复；2、导向零部件锈蚀严重，无法更换、修复；3、虽经调整，但开启压力仍然不能符合整定压力的要求，偏大、偏小；4、其他。
已不能按要求使用，需要更新后重新校验。
安全阀校验规程
安全阀校验规程安全阀校验规程一、目的安全阀是工业生产中一种重要的安全装置，用于保护设备和系统不因压力升高而造成危险。
为了确保安全阀的正常工作和可靠性，需要进行定期的校验和检测。
本规程的目的是明确安全阀校验的步骤和要求，以确保校验的准确性和操作的安全性。
二、适用范围本规程适用于所有使用安全阀的工业生产单位，包括但不限于石化、化工、能源、电力、冶金等行业。
三、校验方法1. 安全阀校验应在停产或停机状态下进行，确保设备和系统的平稳运行。
2. 校验前应对安全阀进行视检，确认其外观无破损或锈蚀。
3. 校验前需准备好标准压力表、温度计和校验记录表格。
4. 校验前应对校验设备进行检测，以确保其准确度和灵敏度。
5. 校验前应将安全阀的压力下降到低于校验压力，避免因校验压力过高损坏设备。
6. 校验时应分为静态校验和动态校验两个步骤。
四、静态校验1. 将标准压力表与待校验安全阀连接。
2. 将校验压力逐渐升高至标准要求的压力，记录相应的安全阀开启和关闭压力。
3. 根据校验压力与标准要求压力的差值，计算出相应的校验结果，并进行记录。
五、动态校验1. 将标准压力表与待校验安全阀连接。
2. 将标准样品压缩空气或氮气导入待校验安全阀。
3. 根据标准要求的压力值，逐渐增加样品压力，记录相应的安全阀开启和关闭压力。
4. 根据实测值和标准要求的压力值之间的差值，计算出相应的校验结果，并进行记录。
六、校验结果评价1. 根据校验结果与标准要求的偏差，对安全阀进行评估。
2. 校验结果应分为合格、基本合格和不合格三种情况。
- 合格：校验结果与标准要求完全一致。
- 基本合格：校验结果与标准要求有一定偏差，但不影响安全阀的正常工作。
- 不合格：校验结果与标准要求差异较大，需要进行修理或更换。
七、校验记录1. 对每次校验的安全阀，应填写相应的校验记录表格，包括但不限于校验时间、校验人员、校验结果等。
2. 校验记录应保存至少5年，作为工业生产单位的重要数据资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
校验日期 校 验： 审 批：
日期： 日期：
下次校验日期 （检验机构核准编号）：
（校验机构校验专用章）
年月日
附表 2：HBSEI/JL/ZYWJ12.02-01
安全阀校验记录
使用单位 设备代码 工作介质 公称通径 制造单位 制造许可证编号 出厂编号 校验方式 校验介质
编号：
要求整定压力
MPa
安全阀型号
mm
阀座口径
mm
压力级别范围 出厂日期 校验编号
校验介质温度 检查与校验
MPa 至 MPa ℃
外观 检查
拆卸 检查
试验次数 实际整定压力 密封试验压力
校验结论
备注： 校验人：
校验报告编号：
第1次 MPa MPa
第2次 MPaБайду номын сангаасMPa
校验有效期
第3次 MPa MPa
日期：
审核：
日期：
附表 1：HBSEI/BG/ZYWJ12.02-01
使用单位
安全阀校验报告
报告编号：
单位地址
联系人
联系电话
设备代码 安全阀类型 工作压力
□弹簧式 □先导式 □重锤式
MPa
安装位置 安全阀型号 工作介质
要求整定压力
MPa
执行标准
校验方式
校验介质
整定压力
MPa 密封试验压力
MPa
校验结果 维护检修情况说明：
