水准测量实验报告
普通水准测量实验报告

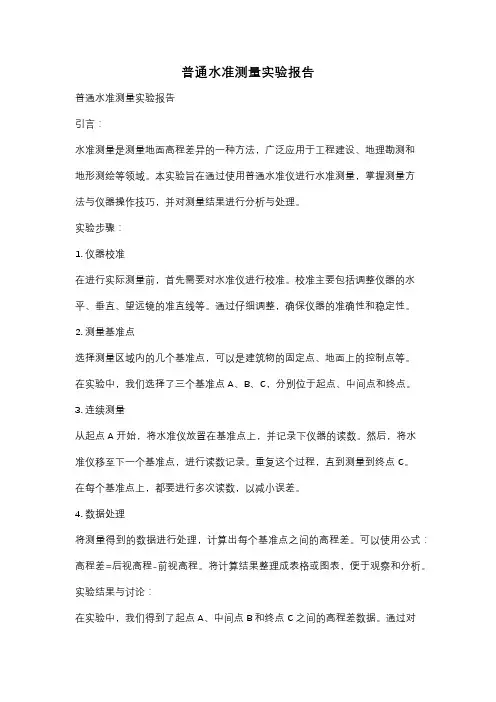

普通水准测量实验报告普通水准测量实验报告引言：水准测量是测量地面高程差异的一种方法，广泛应用于工程建设、地理勘测和地形测绘等领域。
本实验旨在通过使用普通水准仪进行水准测量，掌握测量方法与仪器操作技巧，并对测量结果进行分析与处理。
实验步骤：1. 仪器校准在进行实际测量前，首先需要对水准仪进行校准。
校准主要包括调整仪器的水平、垂直、望远镜的准直线等。
通过仔细调整，确保仪器的准确性和稳定性。
2. 测量基准点选择测量区域内的几个基准点，可以是建筑物的固定点、地面上的控制点等。
在实验中，我们选择了三个基准点A、B、C，分别位于起点、中间点和终点。
3. 连续测量从起点A开始，将水准仪放置在基准点上，并记录下仪器的读数。
然后，将水准仪移至下一个基准点，进行读数记录。
重复这个过程，直到测量到终点C。
在每个基准点上，都要进行多次读数，以减小误差。
4. 数据处理将测量得到的数据进行处理，计算出每个基准点之间的高程差。
可以使用公式：高程差=后视高程-前视高程。
将计算结果整理成表格或图表，便于观察和分析。
实验结果与讨论：在实验中，我们得到了起点A、中间点B和终点C之间的高程差数据。
通过对数据的分析，我们可以发现一些有趣的现象。
首先，我们注意到在测量过程中，仪器的读数存在一定的误差。
这可能是由于仪器本身的精度限制、测量环境的影响以及操作者的技术水平等因素引起的。
因此，在进行实际测量时，应尽量减小这些误差，提高测量的精度。
其次，我们观察到高程差在不同基准点之间的变化情况。
在实验数据中，我们发现高程差在起点A到中间点B之间呈现递增趋势，在中间点B到终点C之间呈现递减趋势。
这可能与地形的变化有关，例如起点A附近可能是一个较低的地势，而终点C附近可能是一个较高的地势。
此外，我们还可以通过实验数据计算出整个测量区域的平均高程差。
通过将所有基准点之间的高程差相加，然后除以基准点的数量，即可得到平均高程差。
这个数值可以作为整个测量区域的高程变化情况的一个指标，对于工程建设和地理勘测等领域具有重要的参考价值。
普通水准测量实验报告
普通水准测量实验报告一、实验目的普通水准测量是测定地面点高程的一种常用方法。
本次实验的目的在于：1、掌握普通水准测量的基本原理和方法。
2、熟悉水准仪的使用，能够正确进行仪器的操作和读数。
3、学会进行水准路线的布设和测量，以及数据的记录和处理。
4、培养团队协作精神和严谨的科学态度，提高实际操作能力和解决问题的能力。
二、实验仪器和工具本次实验所使用的仪器和工具包括：1、水准仪一台：型号为_____，精度为_____。
2、水准尺两根：材质为_____，长度为_____。
3、尺垫两个。
4、记录板一块。
5、铅笔、橡皮擦等文具。
三、实验原理水准测量的原理是利用水准仪提供的水平视线，读取竖立于两点上的水准尺的读数，从而测定两点间的高差，进而推算出未知点的高程。
假设已知点 A 的高程为 HA，欲测定点 B 的高程 HB。
在 A、B 两点之间安置水准仪，在 A、B 两点上分别竖立水准尺。
通过水准仪的望远镜读取 A 点上水准尺的读数 a（称为后视读数），以及 B 点上水准尺的读数 b（称为前视读数）。
则 A、B 两点间的高差 hAB 为：hAB ＝ a b若 A 为后视点，B 为前视点，当 a ＞ b 时，hAB 为正值，表示 B点高于 A 点；当 a ＜ b 时，hAB 为负值，表示 B 点低于 A 点。
点 B 的高程 HB 可按下式计算：HB ＝ HA ＋ hAB四、实验步骤1、水准路线的布设根据实验场地的地形和测量要求，选择一条闭合或附合的水准路线。
在路线上每隔一定距离选定一个水准点，用木桩或铁钉标记，并编号。
2、水准仪的安置选择一个视野开阔、地面坚实的地方，将三脚架打开并调整高度，使三脚架顶面大致水平。
将水准仪固定在三脚架上，用中心螺旋将仪器与三脚架连接牢固。
通过调节三脚架的脚螺旋，使圆水准器气泡居中，从而使仪器大致水平。
3、粗平转动脚螺旋，使圆水准器气泡居中。
具体操作方法是：先用两手同时向内或向外转动一对脚螺旋，使气泡移动的方向与左手大拇指转动方向一致。
水准测量实验报告.
水准测量实验报告.本次水准测量实验的主要目的是了解水准测量的基本原理和方法，掌握水准测量过程中需要注意的事项，并通过实际操作提升实践能力。
一、实验原理水准测量是利用水平面的特性，测定一定区域内各点的高程和相对高差。
水准测量可以分为三种方式，分别是高程差测量、曲线线路测量和大地水准测量。
其中，高程差测量是指将测站间的高度差进行测量，而曲线线路测量则是对曲线线路进行高程测量，而大地水准测量则是指对整个地球进行高程测量。
在水准测量过程中，为了提高测量精度，需要注意以下几点：1. 必须保证测点之间的相互可见性，尤其是在长距离测量中更为重要。
2. 仪器的使用要规范，测量时要放置稳定，并避免受到外部干扰。
3. 必须掌握正确的观测技巧和操作方法，尽量减少误差。
二、实验仪器本次实验所使用的仪器为水准仪和测量杆。
水准仪是进行水准测量时所必需的仪器，它用于测量测站之间的垂直高度差。
而测量杆则是作为高差标尺，用于标记各个测量点的高程。
三、实验内容本次实验共进行了两个测量点的高程差测量，测量过程中，为了保证精度，需要进行多次观测，并进行数据处理。
首先，将测量杆放置在第一个测点，使用水准仪进行观测，并记录下第一个测点的高程。
随后，将测量杆移至第二个测点，重复上述观测和记录过程，并计算出第二个测点的高程。
最后，根据两个测点的高程数据计算出它们之间的高程差，即可得到测量结果。
四、实验结果经过多次的观测和处理，本次实验得出的两个测点的高程差为2.48米。
该结果与实际测量数据相差不大，说明本次实验的测量精度比较高，并且符合测量要求。
通过本次实验，我们对水准测量的基本原理和方法有了更加深入的理解，并掌握了一定的测量技巧和操作经验。
此外，本次实验还有利于提高我们的实践能力，并加强了我们的团队协作和沟通能力。
水准仪测量实验报告
水准仪测量实验报告水准仪测量实验报告引言水准仪是一种用于测量地面高程差异的仪器。
在工程测量、建筑施工以及地理测量等领域中，水准仪被广泛应用。
本实验旨在通过使用水准仪进行高程测量，探究其测量原理和应用。
一、实验目的本实验的目的是通过使用水准仪，测量不同地点的高程差异，并了解水准仪的使用方法和测量原理。
二、实验原理水准仪的测量原理基于光学测量和三角测量原理。
水准仪由望远镜、水平仪和调节装置组成。
望远镜通过水平仪调整水平，然后通过望远镜观察测量点和参考点之间的水平线，并测量两者之间的高程差。
三、实验步骤1. 设置基准点：选择一个高程已知的点作为基准点，将水准仪放置在基准点上，并调整水平仪使其水平。
2. 观察测量点：将水准仪移至待测高程点，通过望远镜观察参考点和测量点之间的水平线。
3. 调整水准仪：使用调节装置，将水准仪调整到水平位置，使水平线与测量点重合。
4. 读取高程差：通过水准仪上的刻度尺，读取参考点和测量点之间的高程差。
四、实验数据在本次实验中，我们选择了三个不同地点进行高程测量。
测量结果如下：测量点一：高程差为+2.5米测量点二：高程差为-1.8米测量点三：高程差为+3.2米五、实验结果分析通过实验数据可以看出，不同地点之间存在着高程差异。
这些高程差异可能是由于地势起伏、建筑物或地形的变化所引起的。
水准仪的使用使我们能够准确地测量这些高程差异，为工程建设和地理测量提供了重要的参考数据。
六、实验误差分析在实验过程中，由于测量仪器的精度限制以及人为操作的不准确性，可能会导致测量误差的产生。
常见的误差包括仪器误差、人为误差和自然误差等。
为了减小误差，我们在实验中应尽量保持仪器的稳定性，避免震动和外界干扰，并进行多次测量取平均值。
七、实验应用水准仪的应用广泛，特别是在土木工程和建筑施工中。
通过测量不同地点的高程差异，可以为工程设计提供准确的高程数据。
此外，水准仪还被用于地理测量和地图制作，为地理研究和地理信息系统提供重要的数据支持。
水准测量实验报告6篇
水准测量实验报告6篇水准测量实验报告1一、绪言水准测量是用水准仪和水准尺测定地面上两点间高差的方法。
在地面两点间安置水准仪，观测竖立在两点上的水准标尺，按尺上读数推算两点间的高差。
通常由水准原点或任一已知高程点出发，沿选定的水准路线逐站测定各点的高程。
由于不同高程的水准面不平行，沿不同路线测得的两点间高差将有差异，所以在整理国家水准测量成果时，须按所采用的正常高系统加以必要的改正，以求得正确的高程，如图1，图2所示。
图1 水准测量原理示意图我国国家水准测量依精度不同分为一、二、三、四等。
一、二等水准测量称为“精密水准测量”，是国家高程控制的全面基础，可为研究地壳形变等提供数据。
三、四等水准测量直接为地形测图和各种工程建设提供所必需的高程控制。
图2 水准测量转点示意图二、实验目的1、通过对同济大学四平路校区高程的施测，掌握二等精密水准测量的观测和记录，熟悉使用电子水准仪进行二等水准的测量，并将所学知识得到一次实际应用。
2、熟悉精密水准测量的作业组织和一般作业规程。
三、水准测量实验过程3.1 小组成员及作业步骤小组成员：作业步骤：精密水准观测组由5人组成，具体分工是：观测一人，记录一人，扶持两人，量距一人。
3.2水准仪的使用水准仪的使用包括仪器的安置、粗略整平、瞄准水准尺、精平和读数等操作步骤。
我们实验所用的仪器主要就是电子水准仪SDL30，其他操作同普通的水准仪。
SDL30 的等级水准测量功能用于国家一、二、三、四等水准测量。
测量作业中的测站观测程序及其限差检核符合国家一、二水准测量规范（GB/T3.3.1 已知点数据及测区平面图(1)其中，211208和211号点为与南边测区的公共点。
(2)、测区平面图，如下图1黑色线条所包含的区域即为本组测区。
图1 测区平面图3.3.2二等精密水准测量方法a.测站观测程序：往测奇数测站水准标尺分划的顺序为后-前-前-后，往测偶数测站水准标尺分划的顺序为前-后-后-前；返测时刚好与往测相反。
四等水准测量实验报告
四等水准测量实验报告一、实验目的水准测量是确定地面点高程的一种主要方法，通过本次四等水准测量实验，旨在达到以下目的：1、掌握四等水准测量的观测、记录和计算方法。
2、熟悉水准仪的使用和校验。
3、培养团队合作精神和严谨的科学态度。
4、提高解决实际测量问题的能力。
二、实验仪器本次实验所使用的仪器主要包括：1、水准仪一台，型号为_____，精度满足四等水准测量要求。
2、水准尺两根，红黑面双面尺，刻度清晰。
3、尺垫两个，用于稳定水准尺。
三、实验原理四等水准测量是利用水准仪提供的水平视线，读取水准尺上的读数，从而测定两点间的高差。
根据已知高程点的高程，通过逐站测量高差，推算出未知点的高程。
水准测量的基本原理是利用水准仪提供的水平视线，在前后两个水准尺上读取读数 a 和 b，则两点间的高差 h 为：h ＝ a b。
四、实验步骤1、选点与布设在实验区域内，选择合适的水准点，构成闭合水准路线。
水准点应选在地面坚实、易于保存和便于观测的地方，并做好标记。
2、观测前准备（1）安置水准仪：将水准仪安置在两水准点之间，大致水平，调整脚螺旋使圆水准气泡居中。
（2）瞄准水准尺：目镜对光，使十字丝清晰；瞄准水准尺，消除视差。
3、观测过程（1）后视水准尺：读取后视尺的黑面读数，记录下来。
（2）前视水准尺：读取前视尺的黑面读数，记录下来。
（3）前视水准尺红面读数：读取前视尺的红面读数，记录下来。
（4）后视水准尺红面读数：读取后视尺的红面读数，记录下来。
观测顺序为“后后前前”，即先观测后视尺的黑面和红面，再观测前视尺的黑面和红面。
4、记录与计算（1）记录观测数据：将观测数据准确无误地记录在水准测量手簿中。
（2）计算高差：分别计算黑面高差和红面高差。
（3）检核计算：计算高差闭合差，并判断是否符合精度要求。
若闭合差在允许范围内，则进行高差改正和高程计算；若闭合差超限，应重新测量。
5、数据处理（1）高差闭合差的计算：fh ＝∑h 测∑h 理，其中∑h 测为实测高差总和，∑h 理为理论高差总和（根据已知点高程和水准路线计算得出）。
水准测量_实验报告(3篇)
第1篇一、实验目的1. 熟悉水准仪的基本构造和原理。
2. 掌握水准仪的正确操作方法，包括安置、瞄准、精平和读数。
3. 学习水准测量的基本步骤，包括观测、记录、计算和闭合差调整。
4. 通过实际操作，提高对水准测量原理和方法的实际应用能力。
二、实验原理水准测量是利用水准仪和水准尺测定地面上两点间高差的方法。
其原理是通过水准仪观测水准尺上的读数，从而计算出两点之间的高差。
水准测量通常分为精密水准测量和普通水准测量，其中精密水准测量分为一、二、三、四等，普通水准测量分为一、二、三、四等。
三、实验仪器与工具1. 水准仪：DS3型水准仪1台2. 水准尺：双面水准尺2根3. 尺垫：2个4. 记录纸：2张5. 三角架：1个6. 铅笔：1根四、实验步骤1. 安置仪器- 将三脚架张开，调整高度，使架头大致水平，并将架腿踩实。
- 将水准仪从箱中取出，固连在三脚架上。
2. 认识仪器- 观察水准仪的各个部件，包括望远镜、调整手轮、圆水准器、微调手轮、水平制动手轮、管水准器、水平微调手轮和脚架等。
- 了解各部件的名称、作用和使用方法。
3. 粗略整平- 通过旋转脚螺旋，使圆水准器气泡居中，从而使仪器大致水平。
- 注意气泡移动的方向与左手拇指或右手食指运动的方向一致。
4. 瞄准水准尺- 调节目镜，使十字丝清晰。
- 通过望远镜瞄准水准尺，使水准尺成像清晰。
5. 精平与读数- 通过微调手轮，使水准尺成像清晰。
- 读取水准尺上的读数，包括上、中、下三个读数。
6. 观测与记录- 在观测过程中，记录观测数据，包括观测点、读数、时间等。
- 注意记录的准确性，避免错误。
7. 计算与闭合差调整- 根据观测数据，计算两点之间的高差。
- 调整闭合差，使高差计算结果满足精度要求。
8. 实验结束- 整理实验仪器，清理实验场地。
五、实验结果与分析1. 通过本次实验，掌握了水准仪的基本构造和原理，熟悉了水准仪的正确操作方法。
2. 通过实际操作，提高了对水准测量原理和方法的实际应用能力。
水准仪测量实验报告
水准仪测量实验报告实验目的：掌握使用水准仪进行测量的方法和步骤，了解水准仪的结构和工作原理。
实验仪器：水准仪、测量杆、标尺、水平尺、三脚架。
实验原理：水准仪是一种测量仪器，用于测量地面或建筑物的水平度。
它由一根精确的水平基线和一组准确的气泡管组成。
气泡管中的气泡会自动移动到其自重引起的中间位置，这个中间位置就标志着被测物体的水平面。
实验步骤：1. 将三脚架放置在平整的地面上，并调整三脚架的高度，使其稳定并与地面保持水平。
2. 将水准仪放在三脚架上，然后使用水平尺检查水准仪是否处于水平状态。
如果不是水平状态，则需要调整三脚架的高低来使其水平。
3. 使用测量杆和标尺找到待测基准点，并用标识进行标记。
通常选择一处容易观测到的标高固定点作为基准点。
4. 将水准仪的气泡管放置在基准点上，并用螺丝调整气泡位置，使其在气泡管上居中。
5. 移动水准仪至待测点，并将气泡管放置在待测点上。
记录下气泡管的位置。
6. 使用测量杆和标尺测量待测点的高度，并记录下测量结果。
7. 将水准仪移至其他待测点，重复步骤5和6，直至完成所有的测量点。
8. 对测量结果进行整理和分析，计算每个点相对于基准点的高度差。
实验注意事项：1. 确保测量仪器和测量点的表面干净，并无杂质。
2. 在观测气泡管时，要将眼睛平行于气泡管，以减小视差误差。
3. 在移动水准仪时，要轻拿轻放，避免机械冲击。
4. 根据测量仪器的精度要求，选择合适的毛差和刻度进行读数。
实验结果和分析：根据实验的结果，我们可以得到各个测量点相对于基准点的高度差。
通过进一步的分析，可以得到整个测量区域的地形变化情况，以及各个点之间的高度差。
并可以根据需要进行进一步的对比和分析，例如绘制地形图或进行工程规划等。
结论：水准仪是一种常用的测量仪器，通过测量物体的水平度，可以得到物体表面的高度差。
本次实验通过使用水准仪进行测量，成功得到了各个测量点的高度差，并对结果进行了分析和整理，为进一步的工程规划和地形分析提供了数据支持。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
每次实验的实验报告均需要包含以下内容：
一、除第一次实验外，每次实验均需提交相关的记录表格。
二、在实验报告最后均需要对本次实验做个总结，写下自己的心得与建议，应注意哪些问题。
实验1编程型计数器使用
本次实验报告应包括以下内容：
(1)本次实验，完成情况如何，对计算器的使用做一个总结；
(2)在练习计算器使用中，碰到哪些问题，如何解决的。
实验2 DS3微倾水准仪的认识
本次实验报告应包括以下内容：
(1)高差的概念、水准测量原理；
(2)DS3水准仪上有哪些螺旋及其作用？如何消除视差；
(3)双仪高法在一个测站上进行水准测量的步骤及碰到的问题；
(4)实验过程中，如何保证仪器和工具的安全。
实验3 水准路线测量
本次实验报告应包括以下内容：
(1)高程和相对高程的概念；
(2)高程测量的方法及其精度；
(3)水准路线的布设形式；分别如何进行路线校核；
(4)双面尺法一个测站上进行水准测量的步骤；
(5)在实验报告中，对本次实验所采集到的数据，进行平差并求出待定点高程。
B楼前的点定为A点，A点高程已知，HA＝1960.000米。
教学主楼西侧的点为B，为待求点高程。
具体实验内业处理平差表格如下：
实验4 DJ6光学经纬仪认识
本次实验报告应包括以下内容：
(1)经纬仪可以进行哪些方面的测量，水平角的概念及测量原理；
(2)DJ6光学经纬仪上有哪些螺旋及其作用？
(3)试述光学对中经纬仪对中、整平的实际操作步骤及碰到的问题；
(4)水平角有哪些测量方法，试述测回法测水平角的实际操作步骤及碰到的问题。
实验5 视距测量和视距三角高程测量
本次实验报告应包括以下内容：
(1)距离测量都有哪些方法，分别能达到什么样的精度；
(2)三角高程测量的基本原理；
(3)视距三角高程测量的实际操作步骤及碰到的问题。
实验6 罗盘仪导线测量及图解平差
本次实验报告应包括以下内容：
(1)罗盘仪上有哪些螺旋及其作用？
(2)罗盘仪导线测量、磁方位角的概念；
(3)罗盘仪测量磁方位角的操作程序；
(4)每人单独整理一份观测数据并进行图解平差。
实验7 经纬仪导线测量
本次实验报告应包括以下内容：
(1)测量的原则和程序，方位角与控制测量的概念；
(2)导线的布设形式，导线测量的外业工作有哪些；
(3)导线角度闭合差的概念及其计算方法，增量闭合差的概念及其计算方法。
实验8 面积量算
本次实验报告应包括以下内容：
(1)测定图上一块不规则图形面积的方法；
(2)方格法和求积仪法量测图上面积的实际操作步骤和碰到的问题。
