如何准确计算电源滤波器中的漏电流
漏电流计算方法.
Cy =Cy1+Cy2+Cy3+…
>>>.若一次側地与二次側地之間跨接一顆Y電容(Cy0 ),則
Cy =(Cy1+Cy2+Cy3+…)*Cy0 Cy1+Cy2+Cy3+Cy0+…
Remark :Y電容 Tolerance 為 :M--- +/-20% ; K--- +/-10%
3. 實際設定AC 測試漏電流時需考慮下列因素: (1).考慮Off-set電流 : Off-set電流即在無待測物狀態下,Hi-pot所測得之漏電流.
又稱高電壓介電測試,即 Hi-pot(High Potential)Test,從一次側對二次側(或一次側 對地)之間實施高電壓以確定內部絕緣層有隔離危險電壓的功用.
B.標准:
B.1 輸入電壓為下列所示:
Primary to Body/Primary to Secondary Working voltage Grade of insulation ò ¥ ° » µ ´ ½ t ù Â « µ ´ ½ t U<184V Peak or DC 1000 2000 184V<U<364V Peak or DC 1500 3000
pcsbgperipheralssbu安規耐壓交流測試之漏電流計算方法目前hipot交流測試漏電流的設定几乎均不符合理論計算方法只憑經驗設定要么設定范圍過寬要么設定范圍過窄為此我們必須掌握hipot漏電流計算方法并用于實際工作中
安規耐壓交流測試之漏電流計算方法
»»
目前Hi-pot交流測試漏電流的設定几乎均不符合理論計算方法,只憑 經驗設定,要么設 定范圍過寬,要么設定范圍過窄,為此我們必須掌握 Hi-pot漏電流計算方法,并用于實際工作中.
漏电流测试方法
测量接地漏电流漏电比对人墙MD（地），容易理解和考虑漏电流接地端子的电流。
上的MD（红色和黑色），您认为图左侧的代码表示你的手或脚测量正常状态»连接«连接到墙上的插座适配器· 2P 3P 3P插头连接到被测设备ME。
插入之间的地面和地面终端适配器导致3P · 2P墙的MD，测量电流从插入被测ME设备的3P接地引脚泄漏。
开关电源极性连接到墙上的插头转接器转换成半旋转3P · 2P。
»测量«打开电源测试ME设备，对MD（最好的测量范围从最高量程）输出电压测量。
其结果是除以1kΩ的当前记录测量（因为它可能被转换成测量μAMV）。
再次切换极性，测量功率，并具有重要价值的测量。
»决定«另一种形式，无论附加，0.5毫安大致正常单一故障条件（一电源线开路）测量»连接«删除连接2P 3P ·正常情况下，适配器，该适配器只有一个刀片极2P 3P连接· 2P剥离（漏电电流∵单一故障条件下，只有电力导线断开one 。
）壁挂2P插头插座条。
开关电源极性连接到墙上插座旋转2P半条。
交换式电源供应断开的导线连接到其他2P刀片更换地带极适配器3P · 2P。
»测量«打开电源测试ME设备，对MD（最好的测量范围从最高量程）输出电压测量。
其结果是除以1kΩ的当前记录测量（因为它可能被转换成测量μAMV）。
极性开关电源，开关电源的测量4供应断开的导线，最大测量值。
»决定«另一种形式连接，正常值小于1mA无关。
外部泄漏电流测量测量正常状态»连接«连接到墙上的插座适配器· 2P 3P 3P插头连接到被测设备ME。
3P · 2P适配器地线连接到地面的墙。
ME的设备金属部件测试（如果外部覆盖着绝缘设备，如铝箔贴为20cm × 10CM部分）之间插入墙壁和地面终端的医师，设备的测试ME外观测量泄漏电流。
有源滤波柜电流大小的计算公式
有源滤波柜电流大小的计算公式有源滤波柜是一种常见的电子设备，用于滤除电源中的杂波和噪声，保证电器设备的正常工作。
在使用有源滤波柜时，我们需要计算电流的大小，以确保设备的正常运行。
计算有源滤波柜电流大小的公式如下：I = (P × PF) / (V × EFF)其中，I是电流大小，P是功率，PF是功率因数，V是电压，EFF是效率。
我们需要确定设备的功率。
功率可以通过测量设备的电流和电压来计算，公式为：P = V × I其中，P是功率，V是电压，I是电流。
我们需要确定功率因数。
功率因数是指电流的相位与电压的相位之间的差异。
功率因数的范围在0到1之间，数值越接近1，表示功率因数越高，电器设备的效率越高。
然后，我们需要确定电压。
电压是指电流通过电路时的电压差。
在使用有源滤波柜时，我们需要根据实际需求确定电压的大小。
我们需要确定效率。
效率是指有源滤波柜将输入电能转换为输出电能的能力。
效率的范围在0到1之间，数值越接近1，表示效率越高。
通过以上公式和参数的确定，我们可以计算出有源滤波柜的电流大小。
这个值可以帮助我们评估设备的功耗和工作状态，以确保设备的正常运行。
需要注意的是，上述公式仅适用于理想情况下的计算。
在实际应用中，由于电路的损耗和各种因素的影响，计算出的电流大小可能与实际情况有所偏差。
因此，在使用有源滤波柜时，我们需要结合实际情况进行合理的调整和判断。
总结起来，有源滤波柜电流大小的计算公式为：I = (P × PF) / (V × EFF)。
通过确定功率、功率因数、电压和效率等参数，我们可以计算出有源滤波柜的电流大小。
这个数值对于评估设备的功耗和工作状态至关重要，可以帮助我们保证设备的正常运行。
在实际应用中，需要注意公式的适用范围和实际情况的差异，进行合理的调整和判断。
三相滤波器的漏电流
三相滤波器的漏电流
假设负载对称且平衡，理想的三相滤波器甚至在遭受最大不对称干扰情况下都不会产生漏电流。
图1为Y电容在三相滤波器中的截面图。
图1：三相滤波器中的Y电容
然而，在现实中，出于下列原因，三相滤波器的负载一直处于失衡状态：
-Y电容的公差
-供电网络失衡
-非对称负载
-不理想的元件配置造成滤波器的不对称。
在三相滤波器中，漏电流的各相向量之和，形成了产生放电的电流（参见图2）。
图2：三相滤波器各相漏电流之和的测定
漏电流分类
为将漏电流的各类要求纳入考量，制造商对其产品进行了分类。
于是，市场上出现了针对标准应用、医疗应用、工业应用等的滤波器。
由于病人会直接接触设备，正是由于这样，医疗领域对漏电流要求更多。
为保持门限值，多数情况下不采用或采用少量Y电器。
例如，SCHURTER推出的M5滤波器的最大漏电流为5μA（没采用Y电容器），或M80滤波器，其最大漏电流为80μA。
然而，没有相应的标准规定漏电流的级别、名称以及适用的相应门限值。
虽然如此，这个领域可帮助用户能够迅速找到适合其应用的产品。

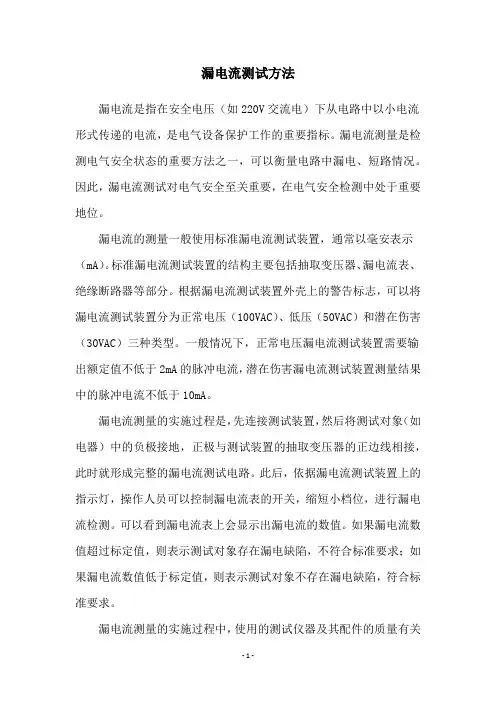

漏电流测试方法
漏电流测试方法漏电流是指在安全电压（如220V交流电）下从电路中以小电流形式传递的电流，是电气设备保护工作的重要指标。
漏电流测量是检测电气安全状态的重要方法之一，可以衡量电路中漏电、短路情况。
因此，漏电流测试对电气安全至关重要，在电气安全检测中处于重要地位。
漏电流的测量一般使用标准漏电流测试装置，通常以毫安表示（mA）。
标准漏电流测试装置的结构主要包括抽取变压器、漏电流表、绝缘断路器等部分。
根据漏电流测试装置外壳上的警告标志，可以将漏电流测试装置分为正常电压（100VAC）、低压（50VAC）和潜在伤害（30VAC）三种类型。
一般情况下，正常电压漏电流测试装置需要输出额定值不低于2mA的脉冲电流，潜在伤害漏电流测试装置测量结果中的脉冲电流不低于10mA。
漏电流测量的实施过程是，先连接测试装置，然后将测试对象（如电器）中的负极接地，正极与测试装置的抽取变压器的正边线相接，此时就形成完整的漏电流测试电路。
此后，依据漏电流测试装置上的指示灯，操作人员可以控制漏电流表的开关，缩短小档位，进行漏电流检测。
可以看到漏电流表上会显示出漏电流的数值。
如果漏电流数值超过标定值，则表示测试对象存在漏电缺陷，不符合标准要求；如果漏电流数值低于标定值，则表示测试对象不存在漏电缺陷，符合标准要求。
漏电流测量的实施过程中，使用的测试仪器及其配件的质量有关系，需要保证使用的仪器性能稳定可靠。
同时，在检测过程中需要严格按照正确的操作流程进行检测，以避免出现意外情况。
漏电流测量实施过程中，必须采取必要的安全措施，以保护工作人员的安全。
以上就是漏电流测试的基本原理及测量实施的基本过程。
在实际的电气检测工作中，采用漏电流测试装置，对电气设备中的漏电进行检测，从而确保电气设备的安全使用，减少安全事故的发生。

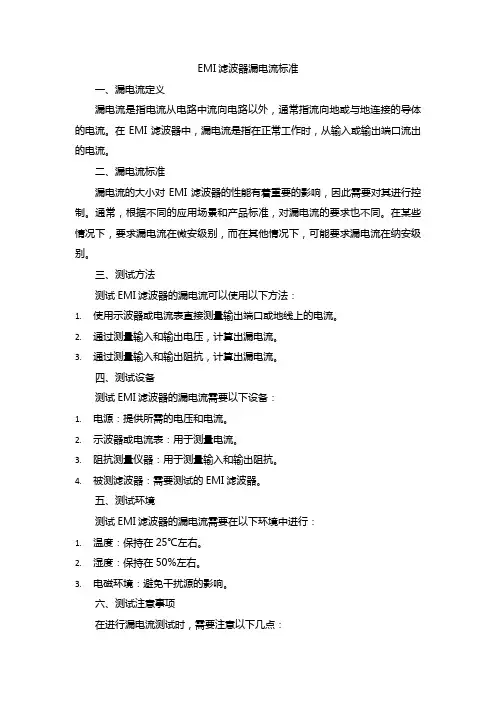

emi滤波器的漏电流标准
EMI滤波器漏电流标准一、漏电流定义漏电流是指电流从电路中流向电路以外，通常指流向地或与地连接的导体的电流。
在EMI滤波器中，漏电流是指在正常工作时，从输入或输出端口流出的电流。
二、漏电流标准漏电流的大小对EMI滤波器的性能有着重要的影响，因此需要对其进行控制。
通常，根据不同的应用场景和产品标准，对漏电流的要求也不同。
在某些情况下，要求漏电流在微安级别，而在其他情况下，可能要求漏电流在纳安级别。
三、测试方法测试EMI滤波器的漏电流可以使用以下方法：1.使用示波器或电流表直接测量输出端口或地线上的电流。
2.通过测量输入和输出电压，计算出漏电流。
3.通过测量输入和输出阻抗，计算出漏电流。
四、测试设备测试EMI滤波器的漏电流需要以下设备：1.电源：提供所需的电压和电流。
2.示波器或电流表：用于测量电流。
3.阻抗测量仪器：用于测量输入和输出阻抗。
4.被测滤波器：需要测试的EMI滤波器。
五、测试环境测试EMI滤波器的漏电流需要在以下环境中进行：1.温度：保持在25℃左右。
2.湿度：保持在50%左右。
3.电磁环境：避免干扰源的影响。
六、测试注意事项在进行漏电流测试时，需要注意以下几点：1.确保电源电压和电流稳定。
2.确保测试设备的精度和可靠性。
3.避免测试环境中存在干扰源。
4.在测试前对被测滤波器进行充分的预处理，如老化等。
5.对每个测试数据进行记录和分析，确保数据的准确性和可靠性。
6.如果测试结果不符合标准要求，需要对滤波器进行重新设计和优化。
关于电容漏电流的说明和计算
瓷片电容，独石电容，钽电容，贴片电容，哪种电容漏
电流更小。
你才没有高懂呢！！！材料不同，不是有无极性
CBB电容是聚丙乙烯电容，是无极性的倒没错。
钽电容大多有极性，但是也有无极性的；两者的区别不是有无极性而是材料不同另外，将两个有极性的电容的两个负极或者两个正机连接后拿另外的两个引脚做引出脚完全可以当作无极性电容使用，这个你没有想到吧？不信试试好了。
电容器按介分类可以有：瓷片、纸、涤纶、独石、电解等。
贴片电容只是电容的另一种封装形式，其介质也有很多种。
你说的及种电容，其“漏电流“的大小，由小到大依次为：瓷片、独石和钽电容（电解电容的一种）。
选用什么电容要根据电路需要。
如高频应用则瓷片为较佳，因为它有较好的高频特性，但其容量值通常较小（大于0.1uF的就很少了）。
电解电容的高频特性最差，但它能做成很大容量，从几个uF到成百上千甚至几万uF, 电解电容是有极性的，但有些钽电解电容可以做成无极性的。
胆电容，独石电容较稳定，受温度影响较小，体积也小。
贴片电容一般为胆电容。
高压电路慎用瓷片电容
瓷片电容高压击穿后,极易短路.
普通瓷片电容耐压在30V-40V左右.。
电源滤波器基本知识
电源滤波器根本知识一、术语定义1. 额定电压EMI滤波器用在指定电源频率的工作电压〔中国：250V, 50Hz，欧洲： 230V，50Hz；美国：115V, 60Hz)在额定电压和指定温度条件下〔常为环境温度40℃〕，EMI滤波器所允许的最大连续工作电流〔Imax〕。
在其他环境温度下的最大允许工作电流是环境温度的函数，可用如下公式得出：在EMI滤波器的指定端子之间和规定时间内施加的电压。
试验电压分为两种，一种是加载在电源〔或负载〕端子之间，称为线-线试验电压；另一种是加载在电源〔或负载〕任一端与接地端〔或滤波器金属外壳〕之间，称为线-地试验电压。
EMI滤波器加载额定电压后，断开滤波器的接地端与电源平安地线的条件下，测得接地端到电源〔或负载〕任一端间的电流，该值直接与接地电容的容量有关，可由如下公式得出：其中F为工作频率，C为接地电容的容量，V为线-地电压是衡量滤波器效果的指标。
指的是在一定条件下，EMI滤波器对干扰信号的衰减能力。
它用滤波器插入前信号源直接传送给负载的功率和插入后传送给负载的功率的对数来描述。
在50Ω系统内测试时，可用下式来表示：IL=20Lg(E0/E1)其中，IL-插入损耗〔单位：dB〕EO-负载直接接到信号源上的电压E1-插入滤波器后负载上的电压指EMI滤波器的工作环境等级，按IEC规定应按以下方式标注：XX/XXX/XX前2位数字代表滤波器的最低工作温度中间数字代表滤波器的最高工作温度后2位数字代表质量认定时在规定稳态湿热条件下的试验天数7. 绝缘电阻绝缘电阻是指滤波器相线，中线对地之间的阻值。
通常用专用绝缘电阻表测试。
8. 电磁干扰〔EMI〕电磁干扰经常与无线电频率干扰〔RFI〕交替使用。
从技术上来说，EMI指的是能量形式〔电磁〕，然而RFI指的是噪声频率的范围。
滤波器用以消除EMI和RFI中的多余电磁能。
9. 频率范围电磁能量的频率带宽常用赫兹〔Hz，每秒循环次数〕，千赫〔KHz, 每秒循环千次数〕表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
如何准确计算电源滤波器中的漏电流1 引言在电气设备的正常运行过程中，一部分电流沿着保护接地导体流入大地。
这些电流称为漏电流，是用户的一个安全隐患，因此，大多数产品安全标准均对漏电流进行了限制。
人们越来越多地使用剩余电流设备或者漏电流断路器，当检测到漏电流过高时，这些设备将断开电源。
电源线路滤波器，或者emc滤波器，通过它们的对地电容器影响设备的总漏电流。
当今的技术已使噪声抑制滤波器的使用成为必需，这样，漏电流对于最终用户更为重要。
客户经常对漏电流的额定值感到困惑，因为滤波器制造商不使用统一的方法进行计算。
因此，采用相同的电路，但是由不同制造商制造的滤波器的漏电流不能直接比较。
本文叙述了关于漏电流的基本内容，包括计算和测量方法等。
2 标准中的要求保护接地器在电气设备出现故障或发生短路时，保护用户不会受到危险接触电压的伤害。
为确保此基本功能，对保护接地线上的电流必须加以限制，这是为什么大多数产品安全标准中包含漏电流测量和限制条款的原因。
对办公室设备和信息技术设备的产品安全标准en 60950-1进行了相关说明。
尽管都使用漏电流这个术语进行描述，但是标准在实际上对接触电流和保护导体电流进行了区分。
接触电流是人在接触电气装置或设备时，流过人体的所有电流。
另一方面，保护导体电流是在设备或装置正常运行时，流过保护接地导体的电流。
此电流也称为漏电流。
所有电气设备的设计都必须避免产生危及用户的接触电流和保护导体电流。
一般来说，接触电流不得超过3.5ma，采用下文所述的测量方法进行测量。
3.5ma的极限值并不适用于所有设备，因此，在标准中，还对配备工业型电源接线器（b型可插拔设备）和保护接地器的设备进行了补充规定。
如果保护接地电流不超过输入电流的5％，那么接触电流可以超过3.5ma。
另外，等电位联结导体的最小截面积必须符合en 60950-1的规定。
最后，但不是最不重要的，制造商必须在电气设备上附带下述警告标签之一。
“警告！强接触电流。
先接地。
”；“警告！强漏电流。
先接地。
”除了普通的产品安全标准之外，还有关于无源emi滤波器的安全标准。
在欧洲，新颁布了en 60939，自2006年1月1日起代替了当时现行的en 133200。
然而，此标准没有关于滤波器漏电流的附加要求。
美国的emi滤波器标准，ul 1283，与此不同。
不仅需要进行所有常规安全试验，还需要确认滤波器的漏电流。
在默认情况下，此漏电流不允许超过0.5ma。
否则，滤波器必须附带一个安全警告，说明滤波器不适用于住宅区。
必须提供接地连接器以防触电，另外滤波器必须连接到接地电源引出线或接头上。
3 漏电流的计算本节将说明计算漏电流的方法。
因为元件存在误差，并且电网（对于三相供电网）的不平衡只能估计，所以实际结果不一定等于测量结果。
另一方面，对连续生产的每一个滤波器都进行漏电流测量是不合理的，所以一般来说，制造商提供的漏电流都是根据计算值。
对于所有的计算，磁性元件的寄生元件及保护接地器的阻抗均忽略不计。
计算时只考虑滤波器电容的误差。
emi 滤波器电容一般用来抑制差模和共模干扰。
对于前者，在相位之间，以及相位和中性导体之间，连接有所谓的x电容。
对于共模抑制，相位和接地之间采用y电容。
电容器对于频率和电压的依存关系也没有考虑。
这对于陶瓷电容器是非常重要的，因为这种电容器会受到电压和频率的明显影响。
因此，采用陶瓷电容器的滤波器的漏电流也比计算结果更大。
3.1 三相供电网中的漏电流要计算三相供电网中的漏电流，需要确定电源中性点mq和负载中性点ml之间的电压。
在电源端，是3个相电压ul1、ul2和ul3，与中性点mq相连接。
在负载端，是3个阻抗z1、z2和z3，也与一个星形相连接，如图1所示。
两个中性点mq和ml通过阻抗zql相连，此阻抗上的压降为uql。
供电网（源）：supply network(source)图1 电源和负载和星型连接阻抗zql的实际电压uql可以使用下述公式计算：（1）无源三相滤波器的一种常见配置是3个x电容器的中性点连接，并通过y电容器与地电位或者滤波器的外壳相连接，如图2所示。
对于平衡电容电网，漏电流可以忽略。
另一方面，当相位之间达到最高的不平衡时，电网达到最高的漏电流值。
不平衡的原因包括电容器值的公差，以及供电网的电压不平衡。
供电网（源）：supply network(source)图2 三相滤波器的典型电容器配置因此，漏电流的关键要素是电容器cx1、cx2和cx3的不平衡产生的电压uql。
对于大多数滤波器，额定值是相同的，但是也存在制造公差的影响。
电容器cy处的压降uql产生的漏电流ileak,max可以根据下式确定：（2）(当时)大多数制造商在确定无源滤波器中的电容器的额定值时，公差为±20%。
cy的最高压降发生在两个x电容器具有最小的公差，而一个电容器具有最大公差的时候。
另外，假设cy的公差值最大。
将这些假设代入方程(1)和(2)，则漏电流为：（3）为更好地了解此理论，可以提供一个480v三相滤波器的计算实例。
电容器值为cx=4.4μf、cy=1.8μf；所有电容器的公差均为制造商规定的±20%。
不考虑电源电压的不平衡，计算出的漏电流大约为23ma。
实践经验表明电容器的公差差距不会如此之大。
比较真实的公差范围从-20％至0％。
根据此假设，上述计算得出的漏电流大约为10ma。
应该指出：不同制造商采用的滤波器漏电流计算方法并不统一。
因此，即使两个滤波器的电路图和元件值相同，但是漏电流也可能不同。
到目前为止，在计算中并没有考虑供电网的电压不平衡。
在实际应用中，供电网确实存在不平衡。
为在计算中考虑进此因素，采用了供电网标准en 50160，此标准规定了公共供电网的状态。
根据此标准，地区供电网的电压不平衡应该不超过3％。
将此条件代入前述计算，当电容器公差为±20%时，漏电流上升到26ma，当公差为+0/-20%时，漏电流为13ma。
3.2 单相供电网中的漏电流与三相供电网相比，单相供电网中的漏电流计算要容易的多。
在电压和频率给定之后，漏电流只取决于总电容。
图3所示是单相滤波器的典型电容器回路。
图3 单相滤波器的典型电容器配置在正常工作时，漏电流由电容器cyl和cyn决定。
总电流值由下式给出：（4）当cx=100nf、cy=2.2nf，并且给定的公差为±20%时，漏电流为190μa。
最坏的情形发生在中性导体断开的时候。
此时，总电容由两个平行电容器组成：一边是cyl，另一边是串联的cx和cyn。
图4是等效电路图。
图4 中性导体断开时的总电容总电容根据下述公式计算：（5）在发生故障时，最大漏电流可以高达377μa。
4 漏电流的测量计算漏电流是一回事，进行测量又是另外一回事。
各种产品安全标准规定了必要的测量方法。
尽管不同标准之间存在差异，基本方法是类似的。
下文将详细叙述根据en 60950进行计算。
我们在“标准中的要求”中提到：en 60950使用术语“接触电流”和“保护接地电流”而不是“漏电流”。
测得的电流总是接触电流。
因为单相和三相供电网所用的方法非常类似，所以只叙述单相设备所用的方法。
基本测量设置如图5所示。
测量设备的输出b与系统的接地中性导体相连接。
输出a通过开关stest与设备的接地端子相连接。
开关spe打开。
图5 接触电流的测量设置图５中：接电源（power connection）被测设备（eut）测量设备（measurement equipment）测量必须采用反极性。
为此，电路使用了开关spol。
许可漏电流取决于设备的类型，并在标准中进行了规定。
另外，设备可操作件的接触电流的测量与设备类型无关。
然而，并没有详细描述该测量，因为与漏电流自身无关。
图5所示的测量设备可以有二种版本。
第一种可能性采用图6所示的电压测量回路。
测试连接（test connections）图6 电压测量设备图６中：rs——1500ωrb——500ωr1——10kωcs——0.22μfc1——0.022μf测量电压u2所需的输入阻抗必须大于1mω，输入电容必须小于200pf。
频率范围需要在15hz至1mhz之间。
u2到ileak的转换公式为：（6）除了根据图6测量电压之外，还可以根据图7所示的电路测量电流。
测试连接（test connections）图7 电流测量设备图７中：m——动圈式仪表r1+rv1+rm——在c=150nf±1%时，1500ω±1%，或者在c=112nf±1%且0.5ma ｄｃ时，2000ω±1%d——测量整流器rs——无感应电阻器，量程x10s——量程选择器对于非正弦波形，并且频率超过100hz，则图6所示电压测量可以获得更为精确的结果。
5 供电网拓朴对漏电流的影响在“漏电流的测量”中，已经提到当供电网和电容网络取得平衡时，漏电流最低。
任何不平衡都将增大漏电流。
考虑到这一点，很明显供电网拓朴对于设备漏电流具有明显的影响。
对于某些供电网，甚至需要设计专用滤波器来降低漏电流。
特别是在日本供电网中使用欧洲生产的滤波器。
日本供电网的特殊性是一个事实，一相直接接地。
如图8所示。
emi滤波器（emi filter）图8 日本供电网的原理这种设置类型的并联连接是一个分支为ll2，另一个分支为cl2和c0。
等效电路如图9所示。
图9 图8的等效电路对于这种布局，接地阻抗完全不同，从而产生不同的压降和漏电流。
因此，欧洲滤波器的漏电流额定值不能自动用在日本供电网中。
一种可能的解决方案是更改滤波器接地相的阻抗，从而产生不平衡的滤波器。
另外一种备选方案是增加所有相位的阻抗，从而降低滤波器的总接地电容（y电容），这样保持了滤波器的对称设置并且没有显著增大漏电流。
6 结束语出于安全考虑，在使用无源emi滤波器时，需要考虑漏电流的影响。
一般来说，大多数制造商定义了正常运行时每个相位的漏电流。
一般来说，漏电流的额定值不是测量的结果，而是计算值。
计算前提并没有统一的标准，而是由制造商规定。
这些前提包括元件的公差、电源电压的不平衡和操作模式（正常运行、故障状态）。
因此，即使两个滤波器的电路图和元件的额定值相同，但是漏电流可能明显不同。
各种产品安全标准中规定了漏电流的测量，因此易于复制。
然而，不能100％地进行生产测试。
只在验证过程中，才进行类型测试。
最后，但不是最不重要的，漏电流还在很大程度上取决于供电网。
在欧洲供电网中漏电流很低的滤波器在日本供电网中就表现出很大的漏电流。
因此，很容易使现有的漏电流断路器跳闸。
尽责的制造商在其规范中总是标注可能发生的最大漏电流。
最终用户很难可靠地计算设备或装置的总漏电流。
