心电电缆理论漏电流的计算方法
漏电流电阻计算公式
漏电流电阻计算公式在电气工程中，漏电流电阻是一个重要的参数，它用于衡量电路中的漏电流对人身安全的影响。
漏电流电阻计算公式可以帮助工程师和技术人员准确地评估电路的安全性能，以及采取必要的措施来保护人身安全。
本文将介绍漏电流电阻的概念、计算公式和实际应用。
一、漏电流电阻的概念。
漏电流是指电路中由于绝缘损坏或其他原因导致的电流泄漏现象。
漏电流会对人身安全造成威胁，特别是在潮湿环境或接地不良的情况下。
漏电流电阻是用来衡量漏电流对人身安全的影响程度的参数，它越大表示电路对漏电流的阻抗越大，对人身安全的保护越好。
二、漏电流电阻的计算公式。
漏电流电阻的计算公式可以通过欧姆定律来推导。
根据欧姆定律，电流与电压和电阻之间的关系可以表示为：I = V / R。
其中，I表示电流，V表示电压，R表示电阻。
对于漏电流电阻来说，电流可以表示为漏电流，电压可以表示为电路的工作电压，电阻则是漏电流电阻。
因此，漏电流电阻的计算公式可以表示为：R = V / I。
其中，R表示漏电流电阻，V表示电路的工作电压，I表示漏电流。
三、漏电流电阻的实际应用。
漏电流电阻的计算公式在实际工程中具有重要的应用价值。
工程师和技术人员可以通过计算漏电流电阻来评估电路的安全性能，以及采取必要的措施来保护人身安全。
在设计电气系统或选择电气设备时，漏电流电阻的计算公式可以帮助工程师合理地选择设备参数，以确保电路对漏电流的阻抗足够大，从而保护人身安全。
此外，漏电流电阻的计算公式还可以用于漏电保护器的选择和调试。
漏电保护器是一种用来检测漏电流并在漏电流超过设定值时切断电路的保护装置。
通过计算漏电流电阻，工程师可以合理地选择漏电保护器的额定动作电流和动作时间，以确保保护装置能够在漏电流超过设定值时及时切断电路，保护人身安全。
总之，漏电流电阻的计算公式是电气工程中一个重要的工具，它可以帮助工程师和技术人员评估电路的安全性能，选择合适的电气设备和保护装置，保护人身安全。
电缆计算电流公式
电缆计算电流公式电缆的电流计算公式是根据欧姆定律、安培定律和功率公式推导出的。
在电力工程和电气工程中，常常需要计算电缆所能承受的最大电流，以确保电缆能够正常工作而不发生过热等问题。
下面将详细介绍电缆计算电流的公式及其相关原理。
欧姆定律是电学中经典的定律之一，它描述了电流、电压和电阻之间的关系，即U=IR，其中U表示电压，I表示电流，R表示电阻。
在电缆中，电阻主要由电缆的导体材料和长度决定，通常给定了电缆的电阻值。
安培定律是描述电流的流动规律，它规定了在封闭回路中，电流的总和等于从回路中出去的电流之和。
在电缆中，电流是由电源提供的，返回电源经过负载回到电源。
功率公式用于计算单位时间内电能的转化速率，是电流、电压和功率之间的关系，即P=UI，其中P表示功率。
在电缆中，功率可以通过电流和电压计算得到。
电缆的电流计算公式如下：I=P/V其中，I表示电流，P表示功率，V表示电压。
需要注意的是，实际情况中电缆的电流可能会受到多种因素的影响，包括温度、导体材料、截面积、导体的密度以及电缆的散热等。
因此，在实际应用中，常常需要考虑这些因素，并选取合适的安全系数来计算电缆的电流。
一般来说，电缆的额定电流是指电缆在特定工作条件下能够持续传输的最大电流。
额定电流是在一定条件下进行试验得到的，可根据具体情况查阅相关标准。
在电缆设计中，还需要考虑电缆的截面积，截面积越大，电流负载能力越大。
电缆的截面积会影响电流的分布以及电缆的散热情况。
因此，截面积的选择也是电缆设计中需要考虑的重要因素之一此外，还可以使用电缆电流容量表来参考电缆的额定电流，以确保电缆能够正常工作。
电缆电流容量表是根据电缆的型号、规格、材料等参数进行计算，并给出了不同条件下电缆的额定电流。
总结一下，电缆的电流可以使用欧姆定律、安培定律和功率公式计算得到。
需要考虑电缆的额定电流、截面积以及工作条件等因素。
在实际应用中，可以查阅电缆电流容量表来参考电缆的额定电流。
漏电流密度计算公式

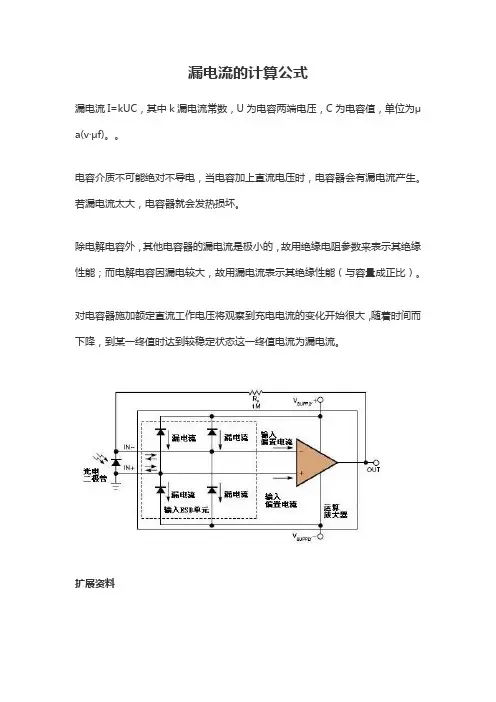

漏电流的计算公式漏电流I=kUC，其中k漏电流常数，U为电容两端电压，C为电容值，单位为μa(v·μf)。
