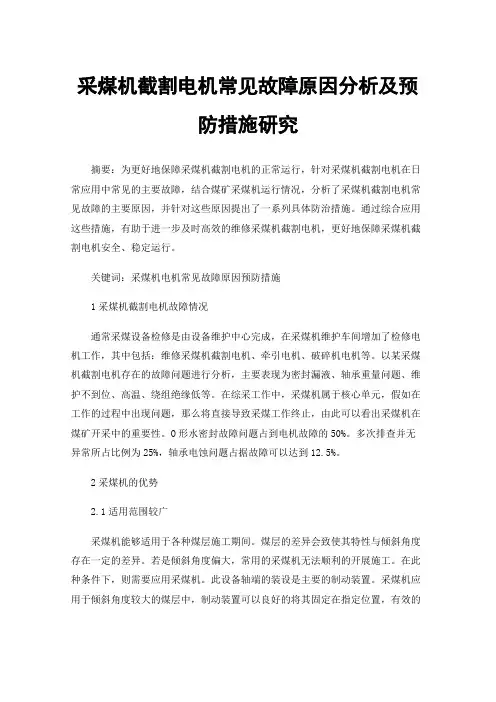

采煤机截割电机常见故障原因分析及预防措施研究
采煤机截割电机常见故障原因分析及预防措施研究摘要：为更好地保障采煤机截割电机的正常运行，针对采煤机截割电机在日常应用中常见的主要故障，结合煤矿采煤机运行情况，分析了采煤机截割电机常见故障的主要原因，并针对这些原因提出了一系列具体防治措施。
通过综合应用这些措施，有助于进一步及时高效的维修采煤机截割电机，更好地保障采煤机截割电机安全、稳定运行。
关键词：采煤机电机常见故障原因预防措施1采煤机截割电机故障情况通常采煤设备检修是由设备维护中心完成，在采煤机维护车间增加了检修电机工作，其中包括：维修采煤机截割电机、牵引电机、破碎机电机等。
以某采煤机截割电机存在的故障问题进行分析，主要表现为密封漏液、轴承重量问题、维护不到位、高温、绕组绝缘低等。
在综采工作中，采煤机属于核心单元，假如在工作的过程中出现问题，那么将直接导致采煤工作终止，由此可以看出采煤机在煤矿开采中的重要性。
O形水密封故障问题占到电机故障的50%。
多次排查并无异常所占比例为25%，轴承电蚀问题占据故障可以达到12.5%。
2采煤机的优势2.1适用范围较广采煤机能够适用于各种煤层施工期间。
煤层的差异会致使其特性与倾斜角度存在一定的差异。
若是倾斜角度偏大，常用的采煤机无法顺利的开展施工。
在此种条件下，则需要应用采煤机。
此设备轴端的装设是主要的制动装置。
采煤机应用于倾斜角度较大的煤层中，制动装置可以良好的将其固定在指定位置，有效的规避滑落现象的出现，从而保证设备运行的安全性。
不过其对矿层的倾斜角度同样有要求，倾斜角度最大为50°。
2.2体积小反应灵敏采煤机中包含控制装置与监测装置，在运转期间，可以针对采煤机所有参数展开监管，若是数据出现异常可以立即展开调节，确保采煤机能够良好的运转。
采煤机占据的空间较小，其构造相对单一，运转期间活动相对灵活。
3故障原因分析矿井施工作为比较庞大且琐碎的项目，在施工期间需要借助较多的仪器。
采矿设备作为主要的设备之一，其在实际使用期间良好的提升了矿井施工效果。
EBZ160悬臂式掘进机使用说明书
序言衷心感谢您选用EBZ160悬臂式掘进机，我们将为您提供优质的产品和星级的售后服务。
我公司吸取国际上掘进机的技术精髓，集长期从事煤炭机械设计和制造的经验而研制的EBZ160悬臂式掘进机，该机适用于煤巷或半煤岩巷以及软岩的巷道掘进，也可在铁路、公路、水力工程等隧道中使用。
本使用说明书向您详细介绍了EBZ160悬臂式掘进机的技术特点、性能参数、工作原理、结构组成、安全操作、保养维修等各方面的内容。
为了使机器长期保持性能、防止故障及事故的发生，必须按照规定进行操作、维护检测、故障诊断和修理作业。
请您在操作前仔细地阅读本说明书。
这将会：——帮助您了解本机器；——避免由于不适当操作而引起的机器故障；——增加机器的可靠性；——延长机器的使用寿命；——减少修理费用和停机时间。
要保证本说明书象工具箱里的工具一样伸手可得，以便能够随时阅读。
只有完全了解说明书的内容，您才能熟练而安全地操作机器。
三一重型装备有限公司特别提示：请您精心维护和正确使用EBZ160悬臂式掘进机，对于违反下列规定而造成的后果，三一重装无义务承担责任：1.使用掘进机前，务必仔细阅读本说明书，并按所述要求进行操作；2.应按本说明书所规定的范围内使用掘进机，不得随意另作它用；3.操作人员必须是经过培训的熟练工人。
操作时应情绪稳定、头脑清醒、反应敏捷；4.不得聘请非熟练技师进行维修或拆卸掘进机；5.必须按本说明书的要求进行各项技术保养；6.本说明书中的资料、技术规格和图表是根据编写当时可得到的资料汇编而成的，如有变更不再另行通知，请直接向本公司查询；7.本说明书为随机附件的一部分，属于内部资料，任何人或团体未经三一重装许可不得翻印，也不能用于赢利。
重要安全事项操作、保养和修理机器时所发生的多数事故，都是由于不遵守基本安全规则或预防措施引起的，若能认识到各种潜在危险情况，事故往往是可以避免的，对各种潜在的危险，必须对工作人员提出警告，还必须对工作人员进行训练，掌握必要的技能和正确使用工具。
电机常见故障分析与排除
电机常见故障分析与排除电机作为现代工业生产中最为常用的动力设备之一，其故障对整个生产过程产生重要影响。
常见的电机故障有电机启动困难、运行时发热过高、异响、振动等。
下面将结合常见故障进行分析，并提供相应的排除方法。
一、电机启动困难1.电源电压不足：检查电源电压是否满足设计要求，如不足则对电源进行调整。
2.线路故障：检查电机与电源之间的电缆是否存在接触不良、短路或断路现象，如有则修复或更换电缆。
3.电机绕组损坏：检查电机绕组是否存在短路、开路等故障，如有则重新绝缘或更换绕组。
4.机械部分故障：检查电机轴承是否过紧或过松、齿轮传动是否存在问题等，如有则进行调整或更换相应部件。
二、电机发热过高1.负载过重：检查电机所承载的负载是否超过额定值，如超过则减小负载或更换适合的电机。
2.绕组绝缘损坏：检查电机绕组是否存在短路、接触不良等问题，如有则重新绝缘或更换绕组。
3.通风不良：检查电机散热器是否被堵塞，电机周围是否有堆积物等，如有则清理通风道路，保证良好通风。
4.轴承损坏：检查电机轴承是否润滑状态不良、磨损严重等，如有则进行润滑或更换轴承。
三、电机异响1.轴承损坏：检查电机轴承是否存在损坏，如有则进行润滑或更换轴承。
2.轴承安装不当：检查轴承安装是否牢固，调整合适的安装间隙。
3.齿轮磨损：检查电机传动系统的齿轮是否存在磨损、断齿等问题，如有则进行修复或更换。
4.松动的零件：检查电机运行时，是否存在零件松动的现象，如有则进行紧固处理。
四、电机振动1.平衡不良：检查电机转子是否平衡，如不平衡则进行动平衡处理。
2.安装不当：检查电机安装是否牢固，如存在松动情况则进行紧固。
3.机械部分故障：检查电机传动系统的齿轮、轴承等是否存在磨损、断齿等问题，如有则进行修复或更换。
总结：对于电机的常见故障，通常可以从电源、线路、绕组、机械部分等方面进行分析和排除。
在排除故障时，需要注意安全措施的落实，避免电击等意外事故的发生。
同时，定期对电机进行检查、保养和维护，可有效降低故障的发生概率，提高电机的使用寿命和工作效率。
掘进机电控系统故障及处理方法
掘进机电控系统故障及处理方法故障现象故障原因故障处理方法故障分类备注电压表无显示 1、上级配电开关没闭合将配电开关分断后再重新闭合2、上级配电系统无电压输出检查上级配电系统是否有故障3、隔离开关没闭合将隔离开关分断后再重新闭合4、隔离开关损坏更换隔离开关5、控制变压器输入熔断器损坏更换熔断器6、控制变压器损坏更换变压器7、电压表损坏更换8、电压表接线错误重新接线电压表显示错误 1. 电压表接线错误重新接线2、输入电源有误检查电源3、控制变压器接线错误重新接线4、控制变压器损坏更换5、电压表量程接入有误重新接线显示屏无显示 1、电压表无显示按上述方法处理2、显示器接线错误重新接线3、开关电源损坏更换4、开关电源输出短路检查接线5、显示屏损坏更换显示屏显示错误 1、显示器接线错误重新接线3、开关量采集板损坏更换4、连接器损坏更换油泵电机过流 1、油泵电机接线错误重新接线2、接触器主触头短路重新接线3、电流传感器损坏更换4、油泵电机堵转机械处理油泵电机断相 1、电机缺相运行检查电机接线2、电机损坏检查电机3、隔离开关损坏更换油泵电机1.2倍过载 1、负载过重机械处理2、电流传感器损坏更换油泵电机1.5倍过载 1、负载过重机械处理2、电流传感器损坏更换油泵电机漏电闭锁 1、线路绝缘损坏检查线路油泵电机超温 1、电机接线有问题检查线路2、电机水箱没水检查水箱切割高速过流 1、切割高速电机接线错误重新接线2、电流传感器损坏更换3、高速电机堵转机械处理4、接触器主触头短路检查线路切割高速断相 1、电机缺相运行检查电机接线3、隔离开关损坏更换高速1.2倍过载 1、负载过重机械处理2、电流传感器损坏更换高速1.5倍过载 1、负载过重机械处理2、电流传感器损坏更换切割高速电机漏电闭锁 1、线路绝缘损坏检查线路切割高速电机超温 1、电机接线有问题检查线路2、电机水箱没水检查水箱切割急停被锁 1、人为按下机械处理2、急停按钮损坏更换切割低速过流 1、切割低速电机接线错误重新接线2、电流传感器损坏更换3、低速电机堵转机械处理4、接触器主触头短路检查线路切割低速断相 1、电机缺相运行检查电机接线2、电机损坏检查电机3、隔离开关损坏更换低速1.2倍过载 1、负载过重机械处理2、电流传感器损坏更换低速1.5倍过载 1、负载过重机械处理2、电流传感器损坏更换切割低速电机漏电闭锁 1、线路绝缘损坏检查线路切割低速电机超温 1、电机接线有问题检查线路2、电机水箱没水检查水箱切割急停被锁 1、人为按下机械处理2、急停按钮损坏更换二运电机过流 1、二运电机接线错误重新接线2、电流传感器损坏更换3、二运电机堵转机械处理4、接触器主触头短路检查线路二运电机断相 1、电机缺相运行检查电机接线2、电机损坏检查电机二运1.2倍过载 1、负载过重机械处理2、电流传感器损坏更换二运1.5倍过载 1、负载过重机械处理2、电流传感器损坏更换二运电机漏电闭锁 1、线路绝缘破损检查线路二运电机超温 1、电机接线有问题检查线路2、电机水箱没水检查水箱锚杆电机过流 1、锚杆电机接线错误重新接线2、电流传感器损坏更换3、锚杆电机堵转机械处理4、接触器主触头短路检查线路锚杆电机断相 1、电机缺相运行检查电机接线2、电机损坏检查电机锚杆1.2倍过载 1、负载过重机械处理2、电流传感器损坏更换锚杆1.5倍过载 1、负载过重机械处理2、电流传感器损坏更换锚杆电机漏电闭锁线路绝缘破损检查线路锚杆电机超温 1、电机接线有问题检查线路2、电机水箱没水检查水箱电压过高 1、电压传感器损坏更换2、电源电压过高检查电源电压过低 1、电压传感器损坏更换2、电源电压过低检查电源3、供电变压器容量小更换变压器瓦斯报警 1、瓦斯浓度过高总急停1被锁住 1、人为按下机械处理2、急停按钮损坏更换截割急停被锁住 1、人为按下机械处理2、急停按钮损坏更换操作开关错误 1、油泵开关不在正常位置检查开关2、高速截割开关不在正常位置检查开关3、低速截割开关不在正常位置检查开关4、二运开关不在正常位置检查开关5、锚杆开关不在正常位置检查开关。
三一EBZ200掘进机电气系统操作说明
品质改变世界品质改变世界油泵电机截割高速截割低速图 4-17图 4-164.3 电气控制l 接通电源电控箱通电，主控器与显示屏通讯时，显示屏将显示画面如右图：此状态为主控器和显示器通讯中，此时操作开关都应在停止位置，禁止对设备进行操作，否则显示开关操作错误。
2 上、下翻页开关4 急停开关6 截割低速开关8 二运电机开关1 显示器3 复位、报警开关5 截割高速开关7 锚杆电机开关9 油泵电机开关操作箱上的开关可以启动或停止油泵电机、截割高/低速电机、第二运输机电机、锚杆电机。
提示：123456978图 4-18图 4-19l 复位、警报将“复位/警铃”开关向上轻扳至“警铃”位置，电铃鸣响，系统发出警报。
大约10秒之后，主控器与显示器通讯结束，显示画面如右图：图 4-20排除故障后，将“复位/警报”开关向下轻扳至“复位”位置，控制系统内各报警故障复原。
【危险】设备启动前必须鸣响警铃，否则人员未及时撤离危险区域可能造成严重的伤亡事故。
复位RESET复位RESET图 4-21图 4-22l 油泵电机将“油泵电机”开关向左轻扳至“启动”位置，电铃鸣响5秒后停止，油泵电机开始运行。
将“油泵电机”开关向右轻扳“停止”位置，运行中的油泵电机将停止运行。
图 4-23启动前，在无故障时，显示屏将显示画面如右图：通过此画面能监测油泵电机各相的电流值和故障信息（当油泵电机出现过载、过流、断相等故障时，显示屏将显示相对应的故障画面）。
提示：油泵电机MOTOR ，PUMP油泵电机MOTOR ，PUMP图 4-24图 4-25l 截割高速电机将“截割高速” 开关向右扳轻至“ 停止” 位置， 运行中的截割高速电机停止运行。
油泵电机运行后，将“ 截割高速”开关向左轻扳至“ 启动” 位置，电铃鸣响5秒后停止，截割高速电机启动运行。
图 4-26启动前，在无故障时，显示屏将显示画面如右图：通过此画面能监测截割高速电机各相的电流值和故障信息（当截割高速电机出现过载、过流、断相等故障时，显示屏将显示相对应的故障画面）。
三一掘进机常见电气故障分析排除方法
三一掘进机常见电气故障分析排除方法目录1、电动机部分故障分析排除方法2、真空接触器部分故障分析排除方法3、隔离开关部分故障分析排除方法4、接线端子部分故障分析排除方法5、控制保护电气部分故障分析排除方法6、操作箱部分故障分析排除方法7、外围件部分故障分析排除方法1、电机部分序号 故障现象 故障原因 判别方法 处理方法1 油泵电动机过流 1、电机接线有短路用万用表检查电机外部接线重新接线2、电机堵转观察是电机轴卡死还是吸油管堵塞更换电机或清理吸油管3、电机内部有短路用万用表检查电机绕组电阻更换电机4、电流传感器损坏观察显示屏油泵电机三相电流表更换电流传感器2 油泵电机过载1、油泵电机1.2倍或1.5倍过载检查液压油黏度是否过高或联轴器是否过紧换油或机械处理2、电流传感器损坏观察显示屏油泵电机三相电流表更换电流传感器3油泵电机断相 1、系统电源缺相检查电机动力线是否有断线或接头松动现象。
换线或重新接线2、隔离开关中某相接触不好用万用表检查隔离开关触点通断情况更换隔离开关3、真空接触器中某一路接触不好用万用表检查真空接触器触点通断情况更换真空接触器4、电流传感器与控制器之间连线有断路的地方用万用表检查两者之间的连线换线或重新接线5、电流传感器损坏观察显示屏油泵电机三相电流表更换电流传感器6、电机内部有断相的地方用万用表检查电机绕组电阻更换油泵电机4油泵电机漏电闭锁 1、电机外部线路或内部绕组绝缘损坏造成电机绕组对地电阻减小用万用表测量电机绕组对地电阻更换外部线路或电机2、控制箱内部漏电闭锁检测回路对地有短路的地方用万用表测量漏电闭锁回路对地电阻排除短路故障3、控制箱内部接漏电闭锁检测回路的电阻断路用万用表测量该电阻及其连线更换电阻或重新接线4、控制箱内部接漏电闭锁检测回路电阻的24V断路用万用表测量该电阻的24V电源连线重新接线5、漏电保护模块损坏排除上述故障后即可确认漏电保护模块已经损坏更换漏电保护模块5 油泵电机超温 1、电机接线有问题检查电机接线是否正确重新接线2、冷却水管堵塞或供水阀门未打开检查水管或进水阀门机械检修6截割低速电机过流 1、电机接线有短路用万用表检查电机外部接线重新接线2、电机堵转观察是电机轴卡死还是截割负载太大更换电机或减小截割量3、电机内部有短路用万用表检查电机绕组电阻更换电机4、电流传感器损坏观察显示屏截割高速电机三相电流表更换电流传感器7截割低速电机过载 1、截割低速电机1.2倍或1.5倍过载检查机械故障或截割量是否过大机械处理，或减小截割量2、电流传感器损坏观察显示屏截割低速电机三相电流表更换电流传感器8截割低速电机断相 1、系统电源缺相检查电机动力线是否有断线或接头松动现象。
电机常见故障分析及其处理
电机常见故障分析及其处理电机是工业生产中常用的一种动力设备，常见故障包括电机绕组短路、绕组断线、轴承损坏、过热等。
本文将从这几个方面对电机常见故障进行分析，并介绍相应的处理方法。
首先，电机绕组短路是一种较常见的故障。
造成绕组短路的原因主要有绝缘材料老化、绝缘子破损、湿度过高等。
一旦发生绕组短路，电机容易烧坏，甚至引起火灾。
处理方法：首先需要将电机切断电源，然后进行绕组的修复或更换。
为了预防绕组短路，平时需要注意保持电机的干燥清洁，定期检查绝缘材料是否老化损坏。
其次，电机绕组断线也是一种常见故障。
绕组断线的原因可能是绕线过紧、外力撞击、电流过大等。
绕组断线会导致电机无法正常运转，甚至引起电机烧毁。
处理方法：首先需要将电机切断电源，然后找到断线的位置，进行修复或更换。
为了预防绕组断线，需要合理安装电机，确保绕线不会受到过大的外力，同时定期检查绕组的连接情况。
第三，电机轴承损坏是常见的故障。
轴承损坏的原因主要有润滑不良、使用时间过长等。
当轴承损坏时，电机会出现噪音、振动等异常现象，并且工作效率下降。
处理方法：需要将电机停机，拆卸轴承进行修复或更换。
为了预防轴承损坏，需要定期检查轴承的润滑情况，及时添加润滑油脂，并保持轴承的清洁。
最后，电机过热是一种常见的故障。
电机过热的原因可能是负载过大、功率过高、散热不良等。
电机过热会使绝缘材料老化，进一步加剧故障的发生。
处理方法：首先需要将电机切断电源，然后检查散热系统，如风扇、散热片等，确保正常工作。
若散热系统正常，可以考虑降低负载或更换功率更大的电机。
为了预防电机过热，需要合理选择电机，并确保散热系统的正常运行。
综上所述，电机常见故障的分析及处理方法主要包括绕组短路、绕组断线、轴承损坏和过热。
为了降低电机故障的发生，需要定期检查和维护电机，确保其正常工作。
同时，对电机的安装、运行过程中的电流、负载等参数也需要合理安排和控制，以提高电机的工作效率和寿命。
掘进机维修维护常见问题及建议1
掘进机维修维护常见问题处理方法常见故障：一、机械方面。
1、截割减速箱发热.原因：减速箱油位过高。
处理方法：放油至规定高度后，温度在60~70℃。
2、调试掘进机时发现左右行走部行走速度慢。
原因：排查发现六联阀用错，流量小。
处理方法：更换阀芯后正常。
3、截割头与悬臂段连接处有异响原因：截割头与悬臂段连接处螺栓。
处理方法：紧固后异响消失。
4、回转油缸回转速度慢。
原因：可能换向阀或平衡阀进入东西造成阻塞。
处理方法：更换阀芯或者清洗5、悬臂段抱死不转。
原因：悬臂段内部轴承损坏，导致炮头转不动。
处理方法：更换悬臂段。
6、冷却器漏水严重。
原因：机器长时间振动，导致冷却器螺栓松动，皮垫子损坏。
处理方法：更换冷却器。
7、泵压力上不来。
原因：调试各类阀均不行，判断泵无法建立初始压力。
处理方法：轻微调整调零螺杆。
可能有空气8、掘进机喷雾出水量少。
原因：发现水减压阀调压阀调整值偏低。
处理方法：调整调压阀。
9、升降油缸降落时震动。
原因：升降油缸平衡阀调整压力值不对。
处理方法：重新调整后腔压力阀值后。
10、改向链轮不转动原因：刮板链涨的过紧。
处理方法：调整刮板链松紧程度后正常。
11、刮板链卡链。
原因：链条过松；俩链轮装配后，不在同一水平；有大渣滓。
处理方法：调整刮板链张紧；装配时调整链轮处于同一水平。
12、耙爪容易卡住。
原因：耙爪与铲板间隙过大。
处理方法：调整爬爪与铲板间隙。
13、行走制动装置打不开或闸不住原因：控制减压阀或油路堵塞；内外摩擦片失效、间隙大；弹簧断裂失效；活塞密封失效。
处理方法：更换减压阀、疏通管路；更换摩擦片；更换弹簧；更换密封。
14、行走减速机转动异常、有异响。
原因：马达效率下降；减速机打齿；减速机内轴承径向间隙过大；齿轮副间隙大。
处理方法：更换马达；更换减速机；更换轴承；更换齿轮。
15、行走减速机外壳异常温升。
原因：内部轴向尺寸小产生摩擦；或未按规定加注齿轮油。
处理方法：调整内部轴向间隙；按规定加注齿轮油。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电气系统故障分析之截割电机高低速漏电的故障及截割时油泵电机过流的故障
故障现象：机器显示截割高低速漏电。
故障分析：1、用摇表确定真空管和电缆无问题后，拆下截割电机内所有接线端子，发现接线盒内有大约6毫米水；
2、电机密封无问题，应该是公司检验时不到位。
接线盒
内水导致绝缘度减低。
故障原因：接线盒内有水导致绝缘度减低。
排除方法：检查真空管.截割电缆.截割电机绝缘度。
排故体会：应周期性对电气部件进行绝缘检验。
截割时油泵电机过流的故障
故障现象：机器在运转过程中稍微碰到硬点的煤层，马上显示油泵过流，复位后又可以使用。
故障分析：拆开操作箱发现油泵钮子开关上信号线松动（虚连），说明安装设备时力矩不到位，长时间震动导致螺帽松动。
故障原因：震动引起螺帽松动，信号线松动。
排故方法：检查油泵真空接触器绝缘度、油泵电机绝缘度、油泵电缆绝缘度，检查漏电隔离模块，检查油泵整个控制线路，对
于有松动现象的进行紧固。
排故体会：周期性对电控箱和操作箱电气信号线进行紧固。
－－提供者：刘昌隆。
