8.1储量计算图纸
⑤当投影图不作为储量计算用，或者虽作储 量计算用，但情况特殊，例如：或者矿体厚 度及倾斜自地表至深部变化不大，或者不计 算高级工业锗量，或者虽计算高级工业储量， 但矿体倾斜较陡而且变化不大时，裂口的表 示方法可以简化，即：按地表及最低水平或 矿体厚度最大部份(大致估计为矿体重心所在) 的水平的两勘探线之间的距离(H1及H2)所确 定之点连成直线；或者以地表和各不同水平 剖面图上的H的平均数代表两勘探线间的统一 间距，在图上不表示裂口。
一．概念
从五维给予描述矿体特征：矿体空间位置，矿 体三维形态，矿体内部结，矿体质量和矿体规 模。 投影图的目的是为了从一个方向的二维空间 （某一侧面），表征矿体空间位置、矿体结构、 矿体形态、矿体产状的变化、矿体侧伏现象、 矿体的勘探程度等。有时也为了储量计算之用。 投影图可分三种：即垂直投影图、水平投影图 及平行矿体倾斜投影图。 投影图件是根据勘探线剖面图及探矿工程资料 编制而成。
2. 编绘方法
1）．按比例尺绘制标高线与勘探线，投影图方位与勘探线方向正 交时，勘探线在图上为铅垂线，其在图上的间距，即为勘探线 的实际间距。当一组勘探线中夹有一条斜方位的勘探线时，该 勘探线与矿体投影基准面的交切线在投影图上的迹线，是一条 斜线。矿体倾斜愈缓，该斜线的斜度愈大。一般可以用下列方 法之一得出： ①依下列公式计算出偏斜勘探线在垂直投影图上的倾伏角(即在投 影图上，偏斜勘探线与水平标高线之间的夹角)x：
投影图件编制首先确定两个基本问题：即 投影基准面及投影方法。 ①投影基准面的确定：
采用何种投影面制图，主要取决于矿体(层)产状 的陡缓。一般情形下，当矿体倾斜较陡时(例如 ＞45°)，适于作垂直投影图，反之，适于作水 平投影图。从理论上说，当矿体倾斜中等(例如 45°左右)，宜于作平行矿体倾斜投影图，但实 际上，由于这种图纸编制比较复杂，一般只有在 当矿体倾斜中等，尤其是构成较为舒缓的波状褶 曲，同时又必须利用投影图作为储量计算图纸时， 才制作这种图纸。
H
H1 H 2 2
③当相邻两剖面交角大于10°时，按下式确定地表及各水平剖面图上两勘探 线的间距： α H H
H
sinα
1
2
2
式中：H1、H2——为地表及各水平剖面图上矿体走向变化处相邻勘 探线横截矿体部份的中点至另一勘探线的垂线长； α——两勘探线之交角； α′——α之弧度。
④确定自地表及各不同水平切面图上的H的数 值后，即可以确定裂口的幅度及形态，如图Ⅶ －26。
2．编图的基本方法
（1）投影面方位的确定，要垂直勘探线，即与矿件平均走向线平行。 （2）绘制标高线与勘探线，作为投影图的控制网。标高线应与勘探线剖面图上 的标高线一致。勘探线在图上为铅垂线，其在图上的间距为勘探线的实际间距。 （3 )矿体出露线的画法。在矿床地形地质图上，将矿体露头中心线与地形等高 线的交点投影方位线上，按其标高及其与邻近勘探线垂直距离转绘到投影图上， 然后连接各点成一曲线，即为矿体出露线。 在矿床评价阶段，不具备精测大比例尺矿床地形地质图时，可根据各实测的勘 探线剖面上同一矿体的出露标高点，投绘到投影图上相应勘探线的标高位置，然 后参照各勘探线之间野外矿体出露的地形起伏情况连结各点，即为地表矿体的大 致出露线。 （4）探矿工程的投绘①探槽的投绘。可与矿体地表出露线的画法同进行，投影 方法相同，只要在矿体地表出露线上，在相应的探槽位置，根据探槽的宽度和实 际深度作凹形，注明探槽编号。②沿脉坑道的投绘。根据坑道（中段）地质图， 取其平行投影方向的投影长度，按中段高度转绘到投影图上，画出2一3mm宽的两 条平行的水平线即可。③穿脉坑道的投绘。根据穿脉坑道与犷体中心线的交点及 其邻近勘探线的垂直距离，按坑道标高投绘到投影图上。④钻孔的投绘。根据勘 探线剖面图，按所在钻孔的见矿标高（钻孔与矿体中心线的交点标高）投绘到投 影图上。当钻孔偏离勘探线时，应求出该交点偏离勘探线的位置，再投绘到图上
衡量矿体的工程控制程度及勘探深度，是以工 程截穿矿体下盘(底板)的距离为准。 当矿体形态变化非常复杂时，应选择产状变化 比较稳定的而作为矿体投影基准面。例如，如 矿体中心曲面的产状变化较下盘(底板)曲面为 稳定时，应选择前者，或相反。无论投影那一 个基准面，均应在图上或报告中加以说明。 ②投影方法： 垂直投影图及水平投影图一般情形下多使用正 投影法。有时在一定范围需用走向投影。
三．矿体垂直纵投影图（储量估算用） 的编绘方法
1、编制原则 ：一般一个矿体作一份图。当矿区具 有两个以上矿体(层)或不同的矿体(层)时，应分别 编制投影图。如两个以上矿体画在同一图上时，以 清晰为原刚，否则分别制作，并须分别以不同图例 表示各类投影线及有关参数。注明矿体编号。 投影面方位，一般要求应垂直于矿体的勘探线的方 向。即：一般为矿体的平均走向线方位。两者不一 致时，以前者为主。投影面应垂直于勘探线，以避 免编图时工程定位的困难，并导致储量计算不够准 确。
三、矿体(层)垂直纵投影图
此图通常为矿体倾角较陡时（>450），作为地质块段法计算储量的主要 图件。它是把各项探矿工程揭露矿体的位置（点）投影到垂直平面上， 用来圈定矿体范围，划分块段和储量级别，以便进行储量计算。
1．图件的主要内容 （1）标高线、勘探线和矿体地麦出露线（一端或两瑞注明方向）。 （2）各项探矿工程的投影位置及编号，见矿工程旁注明矿体厚度及工程平均 品位、钻孔还应注明矿芯采取率。 （3）矿体边界的投影线及切割矿体的脉岩、断层线及代号。 （4）用于储量计算时，应按规定要求，圈定各计算块段的范围，注明矿体及 块段编号，块段面积编号，列出各块段的计算参数、矿石量和金属量，如有 老采区或采空区应划出。 （5）图名、比例尺、图例和图签。
Байду номын сангаас
2)绘制地表资料---地表资料主要包括：地形线，地表地质界线点及地表探矿工程等 。地形线，地表地质界线点是根据导线测量的资料标绘，不允许在矿区地形地质图 上切制。地表探矿工程的位置根据工程测量资料标绘。除了在剖面图上绘出上述内 容，还应在剖面图下方的平面图上绘出地表探矿工程。
3)绘制地下资料 沿剖面施工的勘探工程资料直接按原始编录编绘。如果工程偏离剖面则要投影到 剖面上。其投影方法见"钻孔投影"部分。
二、中段地质平面图（geological plan of mining level）
简称中段地质图。根据同一中段标高上的水平坑道及其他工程揭 露的地质和矿产现象，通过综合整理编成的一种水平断面图。 借助不同标高的中段地质平面图，可以了解矿床或矿体在水平及 垂深方向的地质构造和变化情况。它是矿山开采设计时划分采场 、布置探矿和采矿工程、研究矿床赋存地质条件、寻找盲矿的资 料依据。用水平断面法计算矿产储量时，中段地质平面图是计算 的重要依据。按矿区统一坐标，将矿区范围内各中段或相邻中段 的工程位置及地质现象，投影在同一平面上而编成的综合图件， 称中段复合地质平面图。
⑸火成岩体与围岩界限，破坏矿体(层)的主要 构造线(带)及各类地质界线(各种切割矿体的地 质体)的投影线及编号或代号。 (6)储量计算成果汇总表。 (7)对部份薄而结构复杂的矿体(层)，可在各工 程点旁侧或下方附绘矿层小柱状图(比例尺1： 50—1：200)。 (8)图名，比例尺，图例，图签，图廓，投影面 方向。（座标线可不表示） ⑼其它：如采空区等。
四、水平投影图的编绘
此图通常为矿体倾角较缓（＜45.）时，作为地质块段法计算储 量的主要图件。图件主要内容与垂直投影图相同。只是图纸上以 平面坐标网为作图的控制网，投影面为水平面。
编绘的基本方法为： 1．绘制平面坐标网，正确地画上各勘探线的位置，作为底图。 2．按坐标法确定各地表再程及样槽位置，再从样槽位置确定矿 体中心与地形表面的交点，参照地形地质图，连接各交点即为矿 体露头线。 3．沿脉工程按其水平投影位置及水平投影长度画出。 4．钻孔见矿位置按钻孔与矿体投影基准面（以矿体中心曲面） 的交点位置，转绘到投影图上。若为斜孔，需求出该交点偏离勘 探线的位置。对于直孔，可直接根据地表钻孔坐标投绘。
1.图件的主要内容 （1）坐标线，勘探线、该平面上各种探矿工程及编号。 （2）采样位置及编号、样品分析结果。 （3）各种地质界线及并产状，矿体编号． （4）图名、比例尺、图例及图签。
2．编图的基本方法 （1）按坑道的范围，在图纸上画好平面坐标网及勘探线作为底图。 （2）利用坐标网和勘探线的控制，根据测量成果，在底图上画出坑道的 几何外形和钻孔位置。 （3）根据坑道原始地质编录资料，将各种地质界线和采样位置按比例尺 转绘到底图上.对于沿脉坑道，当矿脉出露在壁上时，若坑道（中段）平 面图以顶板标高为投影平面，应按矿脉产状，顺倾斜投影到顶板界线之 一侧的延长线上仁将共交点, 按比例尺投绘到中段图的相应位置。壁上矿 体的采样位置也随矿脉产状投绘，此时样长即为矿脉的水平厚度。 （4）连接地质界线，并按产状外推地质界线于坑道之两侧，画上岩性花 纹。对含金矿脉依据采样分析资料和规定的工业指标，综合分析，合理 地圈定矿体。
当矿体平均走向有变化，不得不采用二个以上的投影面方位以 便分别与两组不同方向的勘探线正交时，在两组勘探线交接 处的投影图，一般要裂开表示，当矿体为倾伏向斜时，裂口 向下，为倾伏背斜时，裂口向上。通常可按下述办法处理：
①当交接处相邻两剖面的勘探线交角小于3°时，按平行剖面处理。 ②当相邻两剖面交角大于3°，小于10°时，按下式确定地表及各水平剖面 图上两勘探线的间距H。
1.勘探线剖面图 （geological section along exploratory line）
是反映矿床勘探工作成果的一种基本图件。它根据同一勘探线上的工程 资料和地表地质的研究结果，逐步综合整理而成。主要表示内容有岩层 、构造、蚀变现象、矿体及不同自然类型或工业品级矿石的分布情况等 。它的主要用途是说明矿体的赋存条件及变化情况，反映勘探工作进度 ，指导下一步探矿工程的布置，作为储量计算、矿山建设设计和编制其 他综合性图件的基本依据。
9.储量估算主要图件(综合地质编录)
• 编制方法：
• 1、确定投影面的方法。一般是采取矿体平均 走向的方向。如果矿体各块段走向变化大 （小于150时），可分段采取不同方向的投影 面，使之各自平行于各段矿体的走向。此时 须注意展开后各部分的相互联系。
• 2、绘制标高线、剖面线。标高线是按比例尺 通过一定高程（50或100m）画出水平线，剖 面线的投影是根据地形地质图将剖面线按比 例绘制到投影图上，以作为作图的控制网。 剖面线总是放在矿体底板的一定距离上，不 能放在顶板处。
• 3、像绘地形图那样，根据规定的等高线间距， 将高程相等的点用曲线连接，即得等高线图。
• 4、将矿层倾角大致稳定的地段划分成块段（这 里等高线密度大致相同）并写明其编号、面积、 储量级别、品位等。
• 另外，还有含矿层柱状对比图（矿层柱状对比图， 沉积矿床），矿体或矿层主要元素变化曲线图等 等。根据需要进行编制。
• 3、根据测量数据将探槽，浅井和钻孔等位 置绘在剖面图上。每画一项工程，同时根 据原始编录资料将地质界线缩绘到剖面上。 注明产状和取样位置和编号，对于钻孔则 根据岩心中轴线与层理夹角绘出假倾角。
• 4、连接地质和矿体界线
• 5、剖面图如用来计算储量时，就圈矿石类 型（图11-22、23）和储量级别，并注明块 段编号，面积及储量级别，平均品位等。 另外砂矿勘探剖面为满足不同开采方法， 应按不同工业指标圈出不同开采方法的开 采边界。
• 3、矿体出露地形的绘制。在矿区地形地质图 上将矿体露头中心线与地形等高线的交点投 影到投影面相应的高程上；根据各点的高程 连接后即得地形。如矿体是盲矿或者近地表 处尖灭而未出露。则投影图上无须切地形。
• 4、探矿工程绘制。绘制探槽时，在地形地质 图上将探槽与矿体露头中心线的交点投到投 影面上，根据其高程画出探槽；其它深部坑 道也是用同样方法进行投影。至于钻孔一般 是绘出钻孔截穿矿体顶、底板之间的中心位 置。
煤层气资源／储量规范
DZ 中华人民共和国地质矿产行业标准DZ／T 0216—2002煤层气资源／储量规范Specifications for coalbed methane resources／reserves2002-12-17发布 2003-03-01实施中华人民共和国国土资源部发布目次1 范围2 规范性引用文件3 总则4 定义4.1 煤层气4.2 煤层气资源4.3 煤层气勘查4.4 煤层气开发5 煤层气资源／储量的分类与分级5.1 分类分级原则5.2 分类5.3 分级5.4 煤层气资源／储量分类、分级体系6 煤层气资源／储量计算6.1 储量起算条件和计算单元6.2 储量计算方法7 煤层气资源／储量计算参数的选用和取值7.1 体积法参数确定7.2 数值模拟法和产量递减法参数的确定7.3 储量计算参数取值8 煤层气储量评价8.1 地质综合评价8.2 经济评价8.3 储量报告附录A（规范性附录）煤层气储量计算参数名称、符号、单位及取值有效位数的规定附录B（规范性附录）煤层气探明地质储量计算关于储层的基本井（孔）控要求附录C（资料性附录）煤层气探明储量报告的编写要求C.1 报告正文C.2 报告附图表C.3 报告附件前言煤层气是重要的洁净新能源，制定一个适合我国国情并与国际（油气）准则相衔接的煤层气储量计算、评价和管理规范，可以促进煤层气资源的合理利用。
由于目前没有通用的储量分类标准和计算方法，为规范我国煤层气资源／储量分类和计算，并促进国际交流，根据GBn／T 270—88《天然气储量规范》、GB／T17766—1999《固体矿产资源／储量分类》，并参考了美国石油工程师学会（SPE）和世界石油大会（WPC）、联合国经济和社会委员会以及美国证券交易管理委员会（SEC）等颁布的有关储量分类标准，制定本标准。
本标准自实施之日起，凡报批的煤层气储量报告，均应符合本标准的规定。
本标准的附录A、附录B是规范性附录。
本标准的附录C是资料性附录。

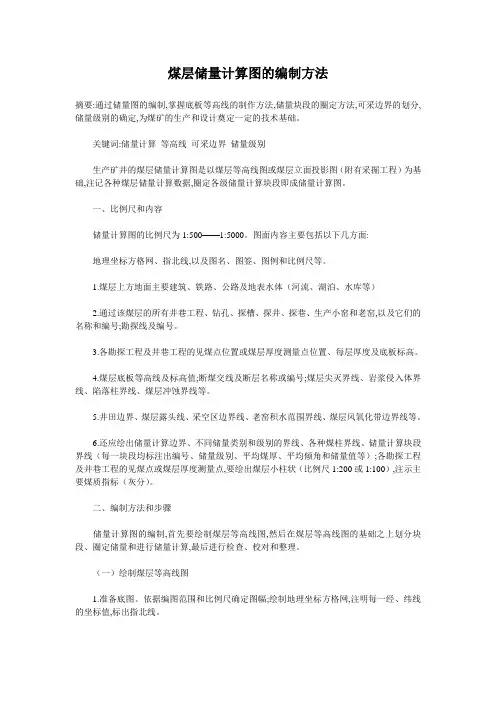

煤层储量计算图的编制方法
煤层储量计算图的编制方法摘要:通过储量图的编制,掌握底板等高线的制作方法,储量块段的圈定方法,可采边界的划分,储量级别的确定,为煤矿的生产和设计奠定一定的技术基础。
关键词:储量计算等高线可采边界储量级别生产矿井的煤层储量计算图是以煤层等高线图或煤层立面投影图（附有采掘工程）为基础,注记各种煤层储量计算数据,圈定各级储量计算块段即成储量计算图。
一、比例尺和内容储量计算图的比例尺为1:500——1:5000。
图面内容主要包括以下几方面:地理坐标方格网、指北线,以及图名、图签、图例和比例尺等。
1.煤层上方地面主要建筑、铁路、公路及地表水体（河流、湖泊、水库等）2.通过该煤层的所有井巷工程、钻孔、探槽、探井、探巷、生产小窑和老窑,以及它们的名称和编号;勘探线及编号。
3.各勘探工程及井巷工程的见煤点位置或煤层厚度测量点位置、每层厚度及底板标高。
4.煤层底板等高线及标高值;断煤交线及断层名称或编号;煤层尖灭界线、岩浆侵入体界线、陷落柱界线、煤层冲蚀界线等。
5.井田边界、煤层露头线、采空区边界线、老窑积水范围界线、煤层风氧化带边界线等。
6.还应绘出储量计算边界、不同储量类别和级别的界线、各种煤柱界线、储量计算块段界线（每一块段均标注出编号、储量级别、平均煤厚、平均倾角和储量值等）;各勘探工程及井巷工程的见煤点或煤层厚度测量点,要绘出煤层小柱状（比例尺1:200或1:100）,注示主要煤质指标（灰分）。
二、编制方法和步骤储量计算图的编制,首先要绘制煤层等高线图,然后在煤层等高线图的基础之上划分块段、圈定储量和进行储量计算,最后进行检查、校对和整理。
（一）绘制煤层等高线图1.准备底图。
依据编图范围和比例尺确定图幅;绘制地理坐标方格网,注明每一经、纬线的坐标值,标出指北线。
2.根据地形地质图或地形图,转绘地面建筑、铁路、公路及地表水体等。
3.依据分层采掘工程平面图,将通过该煤层的所有井巷工程转绘下来,依据坐标值,将穿过该煤层的各个勘探工程、生产小窑及老窑等投绘到图上;注明上述每一工程的名称或编号。
（最新）资源储量估算要求
有关金属矿产勘探报告编写和审批中几个问题处理意见的暂行规定国家矿产储量管理局一九九一年十月1．特高品位的处理问题在贵金属和有色金属矿体中，有时可出现特高品位，它对金属矿产计算储量的影响是明显的，为了降低矿产储量的误差，减少矿山生产时的风险，应对特高品位进行处理。
当然，这种处理应尽可能恰如其份。
处理的办法是：首先应对副样作第二次（内检）分析，当二次分析结果在允许误差范围内确定为特高品位时，用第一次的结果。
处理时其影响范围不宜过大，以用特高品位所影响块段的平均品位或工程（当单工程矿体厚度大时）平均品位代替为宜。
在采样时，对同一种矿石类型应考虑最小可采厚度，不宜划分过细。
对有工程控制的富矿带（条）可以单圈、单算。
特高品位计算方法，目前国内外尚无公认的标准，据对1969年以来70份有色和贵金属勘探报告的统计，有近56％的特高品位下限值，相当于矿体平均品位的10～15倍之间，其余的为4～9倍间，近来一些矿区采用在品位频率变化曲线上取拐点值作为特高品位下限值，该值在6～8倍间，而从生产矿山收集到的特高品位下限值，多在4～8倍间，贵金属矿山常取4～6倍，有色金属矿山取值略高一些。
依据生产实践的结果，结合矿床地质特征的复杂程度，近两年我们在审批报告时处理特高品位，其下限值一般取矿体平均品位的6～8倍。
当矿体品位变化系数大时，采用上限值；变化系数小时，采用下限值。
2．探求各级储量的比例储量比例直接影响到矿山建设和生产的经济效益。
同样，也关系到地质勘探的经济效益和缩短勘探周期。
在我国现行有计划的商品经济体制下，应兼顾两方面的经济效益。
根据我国矿山生产的实际情况，各级储量比例应符合“保证首期、准备中期、储备后期”的原则，使B＋C级储量的比例与矿山建设规模挂勾，以满足投资还本为限。
这样既保证了矿山生产不致于亏损，又避免了有限的地质勘探资金和储量长期积压于地下，也可缩短勘探周期，更好地为矿山建设服务。
因此，建议一般情况下B＋C级储量的比例以满足基建完成投产头10年的需要为限。
GB／T天然矿泉水地质勘探规范
G B／T天然矿泉水地质勘探规范集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#GB 中华人民共和国国家标准GB／T 13727-92天然矿泉水地质勘探规范Geologic exploration specification ofnatural mineral water1992-10-07发布 1993-04-01实施国家技术监督局发布中华人民共和国国家标准GB／T 13727-92天然矿泉水地质勘探规范Geologic exploration specificationof natural mineral water1 主题内容与适用范围本规范规定了天然矿泉水（医疗、饮用矿泉水、下同）的勘探程度、勘探质量、储量计算、水源地保护、开发技术经济评价及报告编制的基本要求。
本规范适用于医疗、饮用天然矿泉水地质勘探，是天然矿泉水地质勘探设计书编制、工作布置、报告编写与审批的主要依据。
也可供天然矿泉水地质普查、详查工作参考。
2 引用标准GB 5749 生活饮用水卫生标准GB 8537 饮用天然矿泉水GB ～饮用天然矿泉水检验方法GB 11615 地热资源地质勘查规范3 总则本规范所指天然矿泉水，包括饮用矿泉水和医疗矿泉水。
它是在特定地质条件下形成的一种宝贵的液态矿产资源，以水中所含适宜医疗或饮用的气体成分、微量元素和其他盐类组分而区别于普通地下水资源。
天然矿泉水地质勘查工作，按矿泉水资源勘查工作精度要求的不同，分为普查、详查和勘探三个阶段，勘探阶段之后为开采阶段。
普查阶段为详查工作提供依据；详查阶段为勘探及建设立项提供依据；勘探阶段为水源地建设可行性研究和设计提供依据。
水文地质条件简单、需水量明显小于允许开采量，直接利用单井（泉）的矿泉水勘查，可不分阶段，依据矿泉水水源地建设需要，直接进行勘探阶段工作。
水文地质条件复杂的埋藏型矿泉水勘查，宜分阶段遵循地质勘查工作程序进行。
333储量计算
是矿产资源的储量级别探明的内蕴经济资源量：331控制的内蕴经济资源量：332推断的内蕴经济资源量:333预测的内蕴经济资源量:334(333）资源量的精度为15％-30％，（334）资源量的精度仅为2％-10％。
包括111b、121b、122b、2m11、2m11、2m21、2m22级别的储量。
你可以在金属矿种的勘查规范中查到：8 矿产资源／储量分类及类型条件8.1 矿产资源／储量分类依据8.1.1 地质可靠程度8.1.1.1 预测的：是指对具有矿化潜力较大地区经过预查得出的结果。
在具有初步的数据并能与地质特征相似的已知矿床类比时，才能估算出预测的资源量。
8.1.1.2 推断的：是指对普查区按照普查的精度大致查明矿产的地质特征以及矿体（点）的展布特征、品位、质量等，也包括那些由地质可靠程度较高的基础储量或资源量外推的部分。
矿体的连续性是推断的。
矿产资源数量的估算所依据的数据有限，可信度较低。
8.1.1.3 控制的：是指对矿区的一定范围依照详查的精度基本查明了矿床的主要地质特征、矿体的形态、产状、规模、矿石质量、品位及开采技术条件，矿体的连续性基本确定，矿产资源数量的估算所依据的数据较多，可信度较高。
8.1.1.4 探明的：是指在矿区的勘探范围依照勘探的精度详细查明了矿床的地质特征、矿体的形态、产状、规模、矿石质量、品位及开采技术条件，矿体的连续性已确定，矿产资源数量估算所依据的数据详尽，可信度高。
8.1.2 经济意义8.1.2.1 经济的：其数量和质量是依据符合市场价格确定的生产指标估算的。
在可行性研究或预可行性研究当时的市场条件下开采，技术上可行、经济上合理、环境等其他条件也允许，即每年开采矿产品的平均价值能足以满足投资回报的要求，或在政府补贴和（或）其他扶持措施条件下，开发是可能的。
8.1.2.2 边际经济的：在可行性研究或预可行性研究当时，其开采是不经济的，但接近盈亏边界，只有在将来由于技术、经济、环境等条件的改善或政府给予其他扶持的条件下才可变成经济的。
煤炭储量计算方法之等高线法
书山有路勤为径，学海无涯苦作舟
煤炭储量计算方法之等高线法
储量计算方法
(二)等高线法
这种方法是在煤层底板等高线图上求出两相邻等高线间的面积，再计算储量的方法，根据求面积方法不同，又分两种情况：
1.直接计算法(如图2-8-13)
图2-8-13 等高线法计算储量示意图
即根据已知数据，直接计算储量，其公式如下:
式中，Q 为两等高线间煤炭储量，I 为两等高线间中线长度，可用曲线仪或
曲线尺测得;b 为两等高线间的水平投影长度(平距);h 为等高距;m 为煤层平均厚度;d 为煤层平均容重。
这一方法因其按等高线分水平计算和统计储量，也就可以最大限度地满足矿井设计和开采部门的需要，计算方法也较简单，精度较高。
适宜于稳定或较稳定煤层而且构造有明显变化的地区。
2.平均倾角法
该方法主要是想弥补直接计算法中对煤层面积的测定和计算工作比较繁杂的缺陷。
相邻两等高线间煤层的真面积等于该面积的水平投影与两等高线间煤层平均倾角的正割的乘积是这一方法的实质。
推导后的计算公式为：
Q = B x secα x M x d
式中，Q 为欲求两等高线间煤炭储量;B 为两等高线间煤层的水平投影面积; α为计算块段内煤层的平均倾角;M 为计算块段内煤层的平均厚度;d 为计算块段内煤的平均容重。
对于倾角大于60。
的急倾斜煤层，储量计算必须在煤层立面投影图上进。
油气田地下地质学 第八章 储量计算
Proved 证实 美国 Developed 已开发 前苏联 （1983） A Undeveloped 未开发 B，C1
Probable or Possible or Hypothetical+ Indicated 概算或预示 部分C1 Inferred 可能或推断 C2 Speculative 假定＋推测 C3 D
Proved 证实 美国 Developed 已开发 前苏联 （1983） A Undeveloped 未开发 B，C1
Probable or Possible or Hypothetical+ Indicated 概算或预示 部分C1 Inferred 可能或推断 C2 Speculative 假定＋推测 C3 D
油气田地下地质学
第八章
第一节 第二节 第三节
油、气储量计算
油、气储量 油、气储量计算容积法 油、气储量计算物质平衡法
油气田地下地质学
第一节
油、气储量
一、油、气储量的相关术语
原地量：泛指地壳中由地质作用的油气自然聚集量， 即在原始地层条件下，油气储层中储藏的石油和天 然气及伴生有用物质，换算到地面标准条件（20°C， 0.101MPa）下的数量。 未发现的情况下称未发现原地资源量；已发现的称 为已发现原地资源量或原地储量，特称地质储量， 两者之和合称总原地资源量 可采量：指从油气原地量中，预计可采出的油气数量， 未发现情况下称为可采资源量，已发现称为可采储量。
±50%； ★★
※ 可作进一步评价钻探，编制中、长期开发规划的依据。
油气田地下地质学
3）探明地质储量—指油藏评价阶段，经评价钻探证实
油气藏（田）可提供开采并能获得经济效益后，估算求
得的、确定性很大的地质储量。相对误差不超过20%
气田储量计算60页PPT
示为
VhcVp(1Sw)i
式中 Vhc—可采储层的烃类体积；
Swi—该储层平均原始含水饱和度。
含水饱和度有测井资料计算得到，若有岩心可结合岩心
毛细管力测定资料，得出沿井眼纵向上各小层段的含水饱和
度，井的平均含水饱和度为
s_wh1R
n hR
Swj hj
若各井饱和度是随机变化，且纵向或平面含水饱和度变化 不大，可采用下式计算气藏可采气部分的平均含水饱和度：
B /B g T /T P /P
在原始气藏条件的压力和温度范围内，Z值近似恒定，故压 力变化△P和温度变化△T ，体积系数变化△ B可近似写成
B B g TT pp 气藏中原始压力分布是静水力学分布，故△P可近似地写为
pgH
原始温度的剖面可由地温梯度得出，若地温梯度为gT （℃/m），温度变化则为△T= gT △H
式中
nw
Swr
1 nw
Swk
k1
Swr—该储层的平均含水饱和度；
Swk—第k口井的含水饱和度。 若纵向或平面含水饱和度变化很明显，整个气藏的纵向饱 和度分布可用该纵向剖面的Sw(Z)表示，平均含水饱和度为：
SwrVb H HwctSwAtdHH HwcbSwAtdH H HwcbSw(At Ab)dHH HccbtSwAtdH
对于平面内含水饱和度也变化的情况，生产层的烃孔隙体 积可直接按照下面步骤求得
（1）绘制气柱[ hgS h(1Sw )]等值图 （2）确定等气柱线所包围的面积 （3）按下式积分
V h c ((h hw w )S )S m miA anx F (hw )S d(hw )S
式中 AF(hSw)—等气柱线所包围的面积。 平均含水饱和度为 Sw r(1V h/cV b)
油气田地下地质学 第八章 储量计算
④ 油气田地质研究是否达到本级储量要求的认识程度
⑤ 分析所选择的储量计算方法是否合理
油气田地下地质学
2、储量综合评价
申报的油气储量按：储量规模、产能、储量丰度、
埋藏深度、储层物性、含硫量、原油性质7个方面进行 综合评价。
1）储量规模
分特大型、大型、中型、小型和特小型
2） 按产能大小划分
石油储量：可根据千米井深的稳定产量、每米采油指 数和流度划分为：高、中、低、特低产四个等级。 天然气储量：仅根据千米井深的稳定产量划分为：
油气田地下地质学
（二）可采储量分类 1.可采资源量 潜在可采储量 推测可采储量 探明技术可采储量 探明经济可采储量 探明次经济可采储量 控制技术可采储量 控制经济可采储量 控制次经济可采储量 预测技术可采储量
2.可采储量
油气田地下地质学
3.储量状态分类
探明已开发经济可采储量 探明已开发的经济可采储量指油气藏的开发井网钻探 和配套设施完成后，已全面投入开采的可采储量 探明未开发的经济可采储量 指已完成评价钻探或已开辟先导生产试验区的油气藏 （田）尚未部署开发井网的经济可采储量
每米采油指数-- t/MPa.d.m
油气田地下地质学
二、工业油气流标准
工业油气流标准包括：油气井的工业油气流标准， 储集层的工业油气流标准。
油气井的工业油气流标准：指在现有的技术、经济条
件下，一口油(气)井具有实际开发价值的最低产油气量
标准(即油气井的产油气下限)。
★★
储集层的工业油气流标准：指工业油气井内储层的产
Proved 证实 美国 Developed 已开发 前苏联 （1983） A Undeveloped 未开发 B，C1
Probable or Possible or Hypothetical+ Indicated 概算或预示 部分C1 Inferred 可能或推断 C2 Speculative 假定＋推测 C3 D
