tpu焊接工艺
TPU产品生产及安装工艺流程

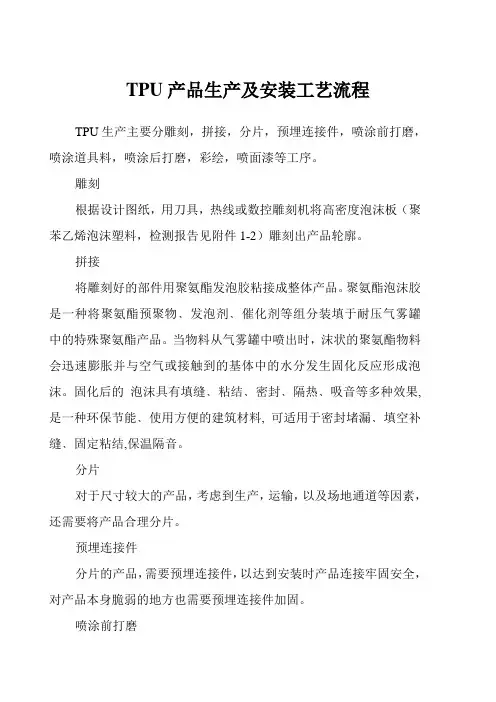

TPU产品生产及安装工艺流程TPU生产主要分雕刻，拼接，分片，预埋连接件，喷涂前打磨，喷涂道具料，喷涂后打磨，彩绘，喷面漆等工序。
雕刻根据设计图纸，用刀具，热线或数控雕刻机将高密度泡沫板（聚苯乙烯泡沫塑料，检测报告见附件1-2）雕刻出产品轮廓。
拼接将雕刻好的部件用聚氨酯发泡胶粘接成整体产品。
聚氨酯泡沫胶是一种将聚氨酯预聚物﹑发泡剂﹑催化剂等组分装填于耐压气雾罐中的特殊聚氨酯产品。
当物料从气雾罐中喷出时，沫状的聚氨酯物料会迅速膨胀并与空气或接触到的基体中的水分发生固化反应形成泡沫。
固化后的泡沫具有填缝﹑粘结﹑密封﹑隔热﹑吸音等多种效果,是一种环保节能﹑使用方便的建筑材料, 可适用于密封堵漏﹑填空补缝﹑固定粘结,保温隔音。
分片对于尺寸较大的产品，考虑到生产，运输，以及场地通道等因素，还需要将产品合理分片。
预埋连接件分片的产品，需要预埋连接件，以达到安装时产品连接牢固安全，对产品本身脆弱的地方也需要预埋连接件加固。
喷涂前打磨在产品喷涂道具料前，待喷工件必须打磨至表面平整，圆弧过渡自然流畅。
喷涂道具料用专用喷涂设备在打磨过的工件表面均匀喷涂道具料（SPUA，检测报告见附件3-7）。
喷涂料有以下特点： 1、固化速度快，曲面、立面、顶面连续喷涂不流挂； 2、对湿气、温度不敏感，热稳定性好； 3、优良的耐腐蚀性能，能经受绝大多数化学介质的侵蚀；4、优良的物理性能，对各类底材均具有良好的附着力； 5、 100% 固含量、无 VOC 、无污染绿色材料； 6、耐候性好，不粉化，不龟裂； 7、涂层无接缝，外表光顺； 8、高耐磨是炭钢的 10 倍。
喷涂后打磨喷涂过道具料的工件，需要再次打磨至表面平整，圆弧过渡自然，对坑洼不平的部位，还需要刮腻子再打磨找平。
柔性耐水腻子，它是由水泥、优质重钙粉、精细石英砂、进口聚合物胶粉料以及多种有机高分子添加剂经高效混合加工而成。
适用于保温体系涂料施工前抗裂层表面的刮抹找平。
主要特性： 1．优异的抗裂性能，能抵御各种应力产生的微裂纹；2．特别适于外墙外保温抗裂砂浆或抹面砂浆上的找平； 3. .良好的透气性和憎水性； 4．粘结力强，对墙体和涂料具有双向亲和性； 5．无毒，无异味，属环保产品。
CTPU产品性能及其工艺介绍
CTPU项目产品技术指标与工艺要求施工技术要求一、CTPU弹性防水涂料性能指标（见附表一）表一CTPU弹性防水涂料性能指标二、罐底边缘板防腐密封防渗层施工技术要求1、施工前表面处理（此项工艺由甲方负责）1）将储罐混凝土基础边缘已腐蚀松动的部分水泥块彻底清除。
2）将储罐基础边缘全部整改成散水坡型。
3）用高聚物水泥砂浆将所有混凝土水泥基础修补、抹平，边角要圆滑过度、干燥。
4）用手工除锈方法将储罐边缘板（钢板）基面以及罐壁最下层圈板（距边缘板150mm高范围）的基础表面进行打磨除锈，对已腐蚀松动的旧漆膜、锈蚀、水泥杂物、油污等附着物全部清除干净（ST2.5级）。
钢板基面腐蚀凹坑内的铁锈、旧漆膜较难清除，需用特殊表面处理剂清除。
2、施工方法1）、涂刷第一道底漆将涂料与专用溶剂按比例工艺配制成打底涂料，涂刷在清理干净的混凝土基础及边缘板（钢材）基座的表面，外沿立面从阳角往下约100mm处。
配制打底胶料时要控制其粘度，避免产生气泡，影响涂层附着力。
要求底涂涂料的用量季节不同反应时间要随时调整，同时稀释浓度及其用量也要随之发生微量改变，具体技术人员根据施工地点的季节、天气、温度的不同而现场测量配制底涂涂料。
2）、刮第一次弹性胶泥CTPU弹性防水涂料与特殊的原料按照工艺比例调配，使之形成特殊的CTPU罐底密封弹性胶泥。
（1）在罐壁圈板与边缘板所形成的直角用胶泥填充，要求压紧严实使其形成一定角度且平整的斜面；（2）在边缘板与储罐的基础所形成的直角也用胶泥填充，要求压紧严实使其形成平整的斜面。
3）、刮第二次弹性胶泥要求施工时使两个斜面找平，确保底板最外端涂层有一定的厚度（不低于2mm）。
4）、二布四油工艺（1）涂刷底漆一道（加填料使其略厚）（2）待涂层初凝后，覆上脱腊玻璃纤维布一层，不准有褶痕、气孔发生，以避免水分残（3）玻璃纤维布上再涂底漆一道。
（4）待涂层初凝后，再涂一道底漆（5）待涂层初凝后，再覆上第二层玻璃布（工艺按照第一层）；（6）待涂层初凝后，再涂一道底漆（要适当厚一些）。
详谈TPU工艺和模具
详谈TPU工艺和模具1. 注塑TPU 最适宜的加工手段莫过于螺杆型注塑机械。
用通常长度的单螺纹，三段螺杆能生产很好的塑化均匀的熔融物。
如果需要高的塑化能力（生产量），可以使用较长的螺杆 (图1.1)。
图 1.1 加工TPU的注塑螺杆短压缩区螺杆由于高剪切力而不适用。
TPU 塑化需要高的能量，要求螺杆有高的扭矩驱动。
扭矩不足会导致螺杆转速的波动和塑化的不均匀。
在限度之内，较高的螺筒温度会产生良好结果，尽管会冒材料过热的危险。
射嘴和螺筒头的通路应设计成没有死角，而使材料能够射入而不致受到热破坏。
螺筒和射嘴的加热系统的精确温度控制是要点。
注意确保射嘴在整个长度都均匀受热。
谨防在通路上熔料局部过热和可能受冷。
熔融的TPU是即无腐蚀性也无磨损型。
基于这里理由，螺杆不需任何特殊合金钢或加强镀层。
2. 螺筒和模具的温度设定图 1.2 换档手柄注射成型2.1 注射单元TPU 应在190 到220 °C之间的熔融温度下加工。
对于一些硬的级别熔融温度可能会提高到240°C 。
具体级别TPU 的熔融温度范围在相关的产品信息表中可以找到。
图2.1所示为不同邵氏硬度下对螺筒和射嘴加热设定的指导值。
2.2 模具图 2.1 不同硬度的温度设定模具温度的主要影响在于表面质量和脱模行为。
他也影响最终结构的收缩和内应力受冷时）。
正常模具温度应用20 -40 °C。
但用一些改良的TPU 级别和使用玻璃丝填充加强TPU，模具温度应提高到60 °C以确保最佳的表面质量。
对于厚壁物品冷却，降低大约5°C 能减少循环周期时间。
2.3 塑化对于塑化速度应选择圆周速率不超过0.3 m/s。
计量行程应在 1 D 和 4 D之间。
下图所示为不同螺杆直径下的最大速度。
图2.2 螺杆速度和螺杆直径的函数关系实际经验是利用螺筒 30 - 75% 能力是最佳的。
如果螺筒能力对应注射量非常低，则熔融物在塑化单元停留太长的时间。
tpu生产工艺和技术

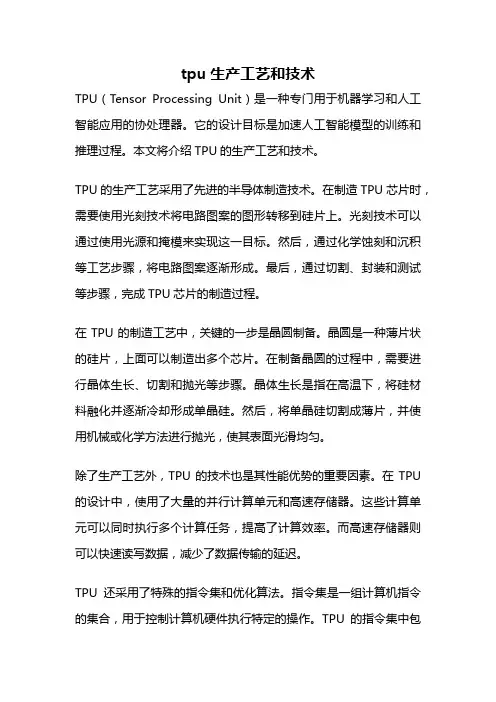

tpu生产工艺和技术TPU（Tensor Processing Unit）是一种专门用于机器学习和人工智能应用的协处理器。
它的设计目标是加速人工智能模型的训练和推理过程。
本文将介绍TPU的生产工艺和技术。
TPU的生产工艺采用了先进的半导体制造技术。
在制造TPU芯片时，需要使用光刻技术将电路图案的图形转移到硅片上。
光刻技术可以通过使用光源和掩模来实现这一目标。
然后，通过化学蚀刻和沉积等工艺步骤，将电路图案逐渐形成。
最后，通过切割、封装和测试等步骤，完成TPU芯片的制造过程。
在TPU的制造工艺中，关键的一步是晶圆制备。
晶圆是一种薄片状的硅片，上面可以制造出多个芯片。
在制备晶圆的过程中，需要进行晶体生长、切割和抛光等步骤。
晶体生长是指在高温下，将硅材料融化并逐渐冷却形成单晶硅。
然后，将单晶硅切割成薄片，并使用机械或化学方法进行抛光，使其表面光滑均匀。
除了生产工艺外，TPU的技术也是其性能优势的重要因素。
在TPU 的设计中，使用了大量的并行计算单元和高速存储器。
这些计算单元可以同时执行多个计算任务，提高了计算效率。
而高速存储器则可以快速读写数据，减少了数据传输的延迟。
TPU还采用了特殊的指令集和优化算法。
指令集是一组计算机指令的集合，用于控制计算机硬件执行特定的操作。
TPU的指令集中包含了丰富的机器学习相关指令，可以高效地执行矩阵乘法、卷积等常用操作。
同时，TPU还使用了一些优化算法，如矩阵分解和量化技术，可以提高模型的计算速度和精度。
除了技术上的创新，TPU还注重能耗效率的提升。
在设计TPU时，采用了低功耗的电路和节能的架构。
通过优化电源管理和降低功耗，TPU在保持高性能的同时，也能够减少能源消耗。
总结起来，TPU的生产工艺和技术是通过先进的半导体制造工艺和创新的设计来实现的。
TPU的生产工艺包括晶圆制备和芯片制造等步骤，而其技术方面主要包括并行计算、高速存储器、特殊指令集和优化算法等。
通过这些工艺和技术的应用，TPU能够提供高效的机器学习和人工智能计算能力。
TPU的简介及生产工艺
塑性聚氨酯弹性体（TPU）母料的生产工艺及设备TPU是加热可塑化，溶剂可溶解的聚氨酯弹性体。
与MPU（混炼型聚氨酯弹性体）和CPU （浇注型聚氨酯弹性体）比较，化学结构上没有或少有化学交联，分子基本上是线性的，而存在一定的物理交联。
它具有高模量、高强度、高伸长和高弹性。
优良的耐磨、耐油、耐低温、耐老化性能。
可用一般塑料加工方法生产各种制品，废料可回收利用，可广泛使用助剂与填料，以改善某些物理性能、加工性能或降低成本。
TPU按软段结构可分为聚酯型、聚醚型等。
聚酯型因含有内聚能较高的酯基，产品的机械性能较高，成本适中，但耐水性能较差。
而聚醚型由于它无酯基并在分子中含有可自由放置的醚键，而表现出较好的低温柔顺性和耐水解性，但机械强度和耐热性较差。
聚己内酯型介于聚酯和聚醚之间，综合性能较好，但价格较高。
二、聚酯型热塑性聚氨酯弹性体1、原料：（1）高分子二醇：聚酯多元醇（PES）PEA（聚己二酸乙二醇酯）M=2000，羟值55±3 mgKOH/gPDA（聚己二酸乙二醇内二醇酯）M=2000，羟值56±2.5 mgKOH/gPBA（聚己二酸乙二醇丁二醇酯）M=2000，羟值56±2.5 mgKOH/g（2）二苯基甲烷二异氰酸酯（MDI）（芳香族）纯MDI在常温下为白色或微黄色固体，加热时有刺激性臭味，熔点≥38℃，沸点194~199℃/5mmHg，密度：1.19。
分子式及分子量：C15H10N2O2；250（3）扩链剂（低分子二醇）：1，4丁二醇（BDO）（脂肪开链二醇）为无色油状液体，极易吸水，相对分子量M=90.1、密度1.02，沸点：229.5℃，熔点20.1℃2、配方：PES（MW2000，二官能度）1克分子MDI 3克分子BDO 2克分子异氰酸酯指数R=（NCO/OH）=0.97~1.03性能：密度1.2 硬度（邵A）70-95拉伸强度MP 35-40 300%模量MPa 3-18伸长率% 450-700 撕裂强度MPa 4-12磨耗（克损失）0.0025~0.15 脆化温度-17~-30℃3、生产工艺：将高分子聚酯二醇（PES）熔化后加入A料罐，加热到要求料温（100~120℃）后在低速搅拌下真空脱水2~3h，使之含水量＜0.05%，解除真空通氮气后备用；将MDI熔化后加入B料罐，加热到要求温度（60~70℃）后在低速搅拌下真空脱气0.5~1h，使之达到要求后，解除真空并通氮气后备用；将低分子二醇（BDO）加入C料罐加热到要求温度（30~50℃）后在低速搅拌下真空脱水0.5~1h，使之含水量达到要求后，解除真空并通氮气后备用。
【总结】TPU聚氨酯注塑成型工艺及缺陷解决方法
【总结】TPU聚氨酯注塑成型工艺及缺陷解决方法TPU注塑成型TPU模塑成型工艺有多种方法：包括有注塑、吹塑、压缩成型、挤出成型等，其中以注塑最为常用。
注塑的功能是将TPU加工成所要求的制件，分成预塑、注射和挤出三个阶段的不连续过程。
注射机分柱塞式和螺杆式两种，推荐使用螺杆式注射机，因为它有提供均匀的速度、塑化和熔融。
1注射机的设计注射机料筒衬以铜铝合金，螺杆镀铬防止磨损。
螺杆长径比L/D=16~20为好，至少15；压缩比2.5/1~3.0/1。
给料段长度0.5L，压缩段0.3L，计量段0.2L。
应将止逆环装在靠近螺杆顶端的地方，防止反流并保持最大压力。
加工TPU宜用自流喷嘴，出口为倒锥形，喷嘴口径4mm以上，小于主流道套环入口0.68mm，喷嘴应装有可控加热带以防止材料凝固。
从经济角度考虑，注射量应为额定量的40%~80%。
螺杆转速20~50r/min。
2模具设计模具设计就注意以下几点：（1）模塑TPU制件的收缩率收缩受原料的硬度、制件的厚度、形状、成型温度和模具温度等模塑条件的影响。
通常收缩率范围为0.005~0.5px/cm。
例如，100×10×2mm的长方形试片，在长度方向浇口，流动方向上收缩，硬度75A比60D大2～3倍。
TPU硬度在78A～90A之间时，制件收缩率随厚度增加而下降；硬度在95A～74D时制件收缩率随厚度增加而略有增加。
（2）流道和冷料穴主流道是模具中连接注射机喷嘴至分流道或型腔的一段通道，直径应向内扩大，呈2°以上的角度，以便于流道赘物脱模。
分流道是多槽模中连接主流道和各个型腔的通道，在塑模上的排列应呈对称和等距分布。
流道可为圆形、半圆形、长方形，直径以6~9mm为宜。
流道表面必须像模腔一样抛光，以减少流动阻力，并提供较快的充模速度。
冷料穴是设在主流道末端的一个空穴，用以捕集喷嘴端部两次注射之间所产生的冷料，从而防止分流道或浇口堵塞。
冷料混入型腔，制品容易产生内应力。
tpu的生产工艺
tpu的生产工艺
TPU的生产工艺有几种，包括流延、吹塑、压延和拉伸等。
流延是一种制造工艺，其原理是将TPU树脂原料熔融塑化，然后通过流延机上的狭缝型模口，使熔料以一定速度流到专用的收卷轴上，形成一定厚度的薄膜。
该工艺主要用于制造厚度在0.01至2毫米之间的TPU薄膜。
吹塑是一种制造工艺，其原理是将挤出的TPU膜通过环状机头制成管坯，同时从芯棒轴向通入压缩空气，用一对夹紧杆夹紧TPU膜并保持恒定的内压，使其膨胀到所需的直径。
在此过程中，冷却定型后，牵引卷取，得到厚度在0.01至2毫米之间的TPU膜。
压延是一种制造工艺，其原理是将TPU树脂原料熔融塑化后，通过一系列的压延辊筒，经过辊筒的剪切和延伸，得到一定厚度和宽度的薄膜。
在此过程中，厚度和宽度可以控制，薄膜的拉伸倍率和纵向伸长率也可以进行调节。
拉伸是一种制造工艺，其原理是将TPU膜在软化温度和熔融温度之间进行纵向和横向拉伸。
这个过程中可以使用双向拉伸或者单向拉伸。
双向拉伸的优点是可以显著提高薄膜的横向和纵向的力学性能，而单向拉伸只能提高薄膜的横向力学性能。
以上就是TPU的主要生产工艺。
请注意，具体生产过程可能会因设备、原料和工艺的不同而有所不同。
TPU注塑成型工艺设计
TPU注塑成型工艺设计
TPU（热塑性聚氨酯）注塑成型是一种常用的塑料加工工艺，其特点是具有高强度、良好的弹性、耐磨损等性能，并且具有可塑性好、成型稳定等优势。
下面将介绍TPU注塑成型工艺的设计流程和注意事项。
首先，成型温度的确定是TPU注塑成型工艺设计中非常重要的一步。
TPU在不同温度下的熔融性能和流动性会有所不同，因此需要确定合适的成型温度。
一般情况下，TPU的成型温度范围为190-240摄氏度，具体温度要根据所用的TPU材料和产品形状来确定，可以通过试验和经验来确定最佳的成型温度。
其次，模具设计也是TPU注塑成型工艺设计中的重要环节。
模具设计需要考虑产品的形状、尺寸、材料特性等因素，以确保成型质量和生产效率。
在设计模具时，要合理确定产品的结构，尽量减少产品的厚度差异、避免出现长流道、瘦壁和收缩等问题。
同时，还要注意模具的冷却系统设计，以提高成型效率和产品的质量。
最后，材料特性的选择也是TPU注塑成型工艺设计中的关键一步。
TPU材料具有较高的熔融温度和粘度，对注射成型设备要求较高。
在选择材料时，需要考虑产品的强度、耐磨性、耐化学品性等性能需求，并且要注意材料的流动性和变色性。
为了确保产品的质量和成型效果，建议选择有经验的供应商，根据产品要求选择合适的TPU材料。
综上所述，TPU注塑成型工艺设计包括成型温度的确定、模具设计和材料特性的选择。
在设计过程中，要充分考虑产品的形状和尺寸、材料特性和工艺要求等因素，以确保产品的质量和生产效率。
注塑成型工艺设计需要多次试验和调整，需要不断改进和优化才能取得最佳的成型效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
tpu焊接工艺
TPU焊接工艺是一种将热塑性聚氨酯（TPU）材料通过热熔方式进行连接的工艺。
TPU焊接工艺常用于生产制造中，特别是在制作TPU薄膜、衬里、管道等产品时。
TPU焊接工艺主要包括以下步骤：
1. 准备工作：确定要焊接的TPU材料类型和厚度，并准备好相应的焊接设备和工具。
2. 清洁处理：确保焊接表面没有杂质、油脂等污物，以确保焊接质量。
3. 预热：根据TPU材料的厚度和类型，预热焊接设备到适当的温度。
4. 定位：将要焊接的TPU材料放置在合适的位置上，确保对齐。
5. 焊接：用热焊接设备加热TPU材料的接触面，使其熔化并粘接在一起。
常用的焊接方式包括热塑焊接、超声波焊接等。
6. 冷却：焊接完成后，将焊接部位放置在冷却台上冷却，以加固焊接部位。
7. 检验：对焊接部位进行可靠性检验，包括拉力测试、水密性测试等。
需要注意的是，TPU焊接工艺的具体操作参数和工艺流程会根据具体的应用和要求有所不同，所以在实施TPU焊接时，需要严格按照相关技术规范和操作指南进行操作，以确保焊接质量和产品性能。
