储油罐底板腐蚀分析及对策
试析钢制化工储罐边缘底板腐蚀原因及防腐措施
储罐在储藏和运输等环节中扮演着举足轻重的地位。
随着经济的发展以及国际形势的需要，化工储备基地在各地区筹建起来，化工储罐的数量呈大幅增长。
然而，储罐在使用过程中，底板上表面由于长时间接触腐蚀性介质，下表面直接与外部承重基础相连，不可避免地会出现各种腐蚀现象，且尤为严重。
储罐的安全状况事关整个储运系统的正常运行，是化工行业工作的重中之重。
一、 储罐底板腐蚀原因1.对该区域的防腐。
①灌浆处理法 ：用无收缩或微膨胀灌浆填料灌浆，对缝隙修补处理后， 再对边缘空间敷沥青砂处理，保证底板和基础更加贴合且受 力均匀。
②防水处理法 ：用石棉绳填塞缝隙后，再用防水胶 与玻璃纤维布等防水材料混合密封，最后再用防水布压实。
③化学防腐剂处理法 ：用黏弹体防腐材料作勾缝剂，先对基材和表面做喷砂处理，然后选用黏弹性的化学防腐材料作为勾缝剂填充缝隙，压实后刷防水胶，最后用防水布压实。
这些方法虽然简单成熟，但并未提及防腐处理过程的施工细节，且综合防腐效果往往达不到预期，时间久后边缘底板的腐蚀现象较为明显。
同样是选用黏弹性化学材料作为填充剂，对具体施工细节进行了规范处理，并创新性增加了处理步骤：对基材表面增加涂刷底漆步骤；在边缘底板与水泥基础之间缝隙填充聚乙烯泡沫条， 并充分压实 ； 在外层防护的胶黏带表面涂刷面漆，与储罐外壁防腐 面漆保持一致。
这些创新措施相对于传统方法而言，具有对基材表面防护更有力、便于可伸缩空间排尽夹杂空气、面漆能够耐候防水等优点。
2.供氧差异腐蚀。
储罐在建造完成后，底板下表面直接与承重基础紧密相连，潮湿的空气无法进入到底板下表面中心处，因缺少氧气而无法发生供氧差异腐蚀。
此时，潮湿的空气有机会进入到底板下表面中心处，导致整个底板下表面都与氧气接触。
底板边缘部分氧气浓度较高，为富氧区，越接近底板中心处，氧气浓度越低，中心处为贫氧区。
氧气浓度的差异，提供了发生供氧差异腐蚀的条件之一。
当温度下降时，储罐底板下表面与承重基础上表面会发生物理现象—液化，析出水珠，这也是发生供氧差异腐蚀的条件之一。
金属储油罐腐蚀腐蚀分析及防护措施探究

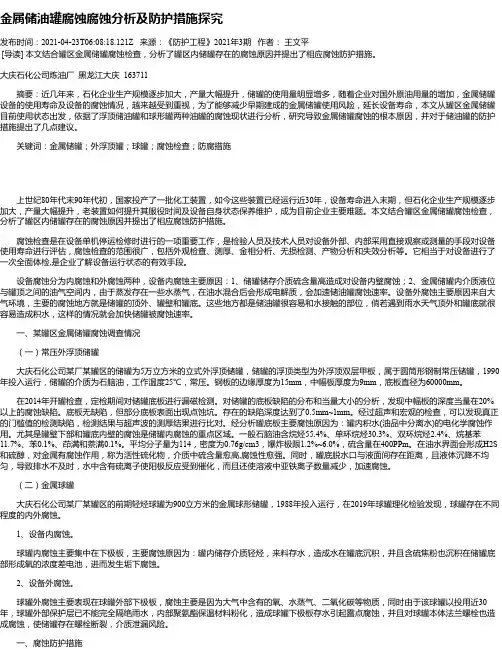

金属储油罐腐蚀腐蚀分析及防护措施探究发布时间：2021-04-23T06:08:18.121Z 来源：《防护工程》2021年3期作者：王文平[导读] 本文结合罐区金属储罐腐蚀检查，分析了罐区内储罐存在的腐蚀原因并提出了相应腐蚀防护措施。
大庆石化公司炼油厂黑龙江大庆 163711摘要：近几年来，石化企业生产规模逐步加大，产量大幅提升，储罐的使用量明显增多，随着企业对国外原油用量的增加，金属储罐设备的使用寿命及设备的腐蚀情况，越来越受到重视，为了能够减少早期建成的金属储罐使用风险，延长设备寿命，本文从罐区金属储罐目前使用状态出发，依据了浮顶储油罐和球形罐两种油罐的腐蚀现状进行分析，研究导致金属储罐腐蚀的根本原因，并对于储油罐的防护措施提出了几点建议。
关键词：金属储罐；外浮顶罐；球罐；腐蚀检查；防腐措施上世纪80年代末90年代初，国家投产了一批化工装置，如今这些装置已经运行近30年，设备寿命进入末期，但石化企业生产规模逐步加大，产量大幅提升，老装置如何提升其服役时间及设备自身状态保养维护，成为目前企业主要难题。
本文结合罐区金属储罐腐蚀检查，分析了罐区内储罐存在的腐蚀原因并提出了相应腐蚀防护措施。
腐蚀检查是在设备单机停运检修时进行的一项重要工作，是检验人员及技术人员对设备外部、内部采用直接观察或测量的手段对设备使用寿命进行评估，腐蚀检查的范围很广，包括外观检查、测厚、金相分析、无损检测、产物分析和失效分析等。
它相当于对设备进行了一次全面体检,是企业了解设备运行状态的有效手段。
设备腐蚀分为内腐蚀和外腐蚀两种，设备内腐蚀主要原因：1、储罐储存介质硫含量高造成对设备内壁腐蚀；2、金属储罐内介质液位与罐顶之间的油气空间内，由于蒸发存在一些水蒸气，在油水混合后会形成电解质，会加速储油罐腐蚀速率。
设备外腐蚀主要原因来自大气环境，主要的腐蚀地方就是储罐的顶外、罐壁和罐底。
这些地方都是储油罐很容易和水接触的部位，倘若遇到雨水天气顶外和罐底就很容易造成积水，这样的情况就会加快储罐被腐蚀速率。
储油罐罐底版全面腐蚀控制
储油罐罐底板全面腐蚀控制摘要分析了造成储油罐罐底板腐蚀的各种原因,分别从阴极保护、涂料防腐和边缘板防腐等方面对储罐罐底板上、下表面的保护作了介绍。
提出了合理的罐底板防腐涂料和阴极保护方案，指出在油罐设计、施工中应考虑采取利于油罐防腐的措施，从而更加有效地控制罐底板的腐蚀。
主题词油罐边缘板腐蚀阴极保护控制一前言地上钢质储油罐使用过程中经常遭受内、外环境介质的腐蚀，其中罐底板腐蚀穿孔事故占储罐腐蚀事故比率最高。
因此，应对储油罐罐底板实施有效的防腐措施，减少泄漏事故的发生，以延长储油罐大修周期。
涂料防腐是用覆盖层将金属与介质隔开，从而对金属起到保护作用。
但由于覆盖层有微孔，老化后易出现龟裂、剥离等现象，若因施工质量差而产生针孔，使裸露的金属形成小阳极，覆盖层部分成为大阴极而产生局部腐蚀电池，则会更快地破坏漆膜。
因此，采用单独的涂料保护效果不佳。
若采用涂料与阴极保护联合防护，使裸露的金属获得集中的电流保护，弥补了覆盖层缺陷，是储罐罐底板防腐最为经济有效的方法。
储罐边缘板在罐结构中的作用十分重要，但却容易渗进水而遭受腐蚀。
目前在役的储罐均未采取有效的防腐措施，要全面控制罐底板的腐蚀，除了对罐底板主体进行防护外，还要对边缘板外露部分（以下边缘板均特指边缘板外露部分）采取有效的防腐措施。
二.罐底板上表面的保护罐底板上表面的腐蚀主要表现为电化学腐蚀。
油品存储、输转期间所携带的水分及由气相水蒸气的凝结水下沉的水分都沉积在罐底部，少则 200～300mm,多则可达800mm。
这部分含油污水的矿化度很高，含CL－高或含有大量的硫酸盐还原菌。
当溶有H2S、CO2等有害物质时，罐底部的腐蚀性很强。
当采用加热盘管时，温度的因素及盘管支架焊接时形成的电偶因素都将加剧罐底板的腐蚀。
1阴极保护对罐底板上表面的阴极保护推荐采用牺牲阳极的阴极保护.对于阳极品种的选择%由于温度影响%不宜选用锌阳极%由于安全因素%不宜选用镁阳极%所以多选用铝合金阳极-牺牲阳极易于安装%而且当阳极消耗为初始重量的2:;时%可在清罐时进行更换-(<<<年某泵站新建的一座&=(’*1,储罐%其底板上应用了牺牲阳极保护!保护范围为整个罐底板及罐壁下部"#高的表面$共使用了%&块’重(()*的铝合金阳极!阳极直接焊接在罐底板上表面及罐壁下部!在罐底呈环状分布+见图"’图(,$ -’涂料防腐对罐底内防腐覆盖层的基本要求是.遇到存储产品不变质!耐潮’抗渗透!对金属表面有很好的附着性能!抗冲击!抗阴极剥离!易修补!耐老化性能好!耐存储温度$由于输送过程中油品和管壁的摩擦!流经泵和过滤器等都会产生静电!在管路末端!未被消散的静电进入油罐!在油罐内!油品和油罐接管内壁的摩擦’油品之间的相对运动也会产生静电!若采用普通的绝缘覆盖层!其电阻率多在"/01"/"23之间!阻断原油储运中产生的静电高压!可能会放电击穿油气层!发生事故$因此!要求使用电阻率在"/43以下的防静电涂料526$由于罐底板安装了牺牲阳极!静电可通过阳极导出+因为阳极直接焊在底板上,!因此!推荐采用重型玻璃鳞片涂料!该涂料具有优良的抗渗透性’抗冲击性能’良好的粘结力和耐磨性’耐化学介质浸泡’溶剂少’固体含量高’可作厚涂等优点$若考虑清罐困难!不采用牺牲阳极保护!则推荐以下防腐方案$采用7%("聚氨酯防静电涂料作面漆!以炭黑为导电填料的8%&&环氧防静电涂料作中间漆!以无机富锌7%%4防静电涂料为底漆5&6$若只采用无机富锌涂料!则由于锌是两性金属!既能溶于酸!又能溶于碱!即易发生如下发应$9:;(<=>?;(?(>@<=(A9:+>?,&B;?(C因此!以上涂料选择方案可避免富锌涂料过早失效$D’边缘板的防腐由于罐内的牺牲阳极无法对边缘板的外露部分提供保护!而外露部分所处的环境又很恶劣!所以推荐采用热喷涂铝防腐$喷涂层可经受典型的高温考验!可有效地隔绝腐蚀介质的渗透!防止钢板在介质中的电化学腐蚀!铝覆盖层还可起到牺牲阳极的作用+若喷涂其它电位比EF正的金属!则存在形成大阴极小阳极的危险,$普通的涂料防腐应定期进行除锈更新!以上作法虽然一次性投资较高!但可一劳永逸$澳大利亚的G:HFI:=HJK:=LMIKHFNHJOFPK=HJ:*公司的论文通过比较两种典型防腐层的整体寿命和目前的净费用!认为对长寿命设施使用高性能的防腐体系更为经济5%6$三’罐底板下表面的保护Q’罐底板下表面腐蚀+",土壤腐蚀储罐基础以砂层和沥青砂为主要构造!罐底板座落在沥青砂面上$由于罐中满载和空载交替!冬季和夏季温度及地下水的影响!使得沥青砂层上出现裂缝!致使地下水上升!接近罐的底板!造成腐蚀$当油罐的温度较高时!罐底板周围地下水蒸发!使盐分浓度增加!增大了腐蚀程度$+(,氧浓差电池腐蚀罐底板与砂基础接触不良!易产生氧浓差$如满载和空载比较!空载时接触不良R再由于罐周与罐中心部位的透气性有差别!也会引起氧浓差电池!这时中心部位成为阳极而被腐蚀$+2,杂散电流的腐蚀罐区是地中电流较为复杂的区域$当站内管网有阴极保护而储罐未受保护时!则可能形成杂散电流干扰影响R当周围有电焊机施工’电气化铁路’直流用电设备时则可能产生杂散电流$ -’阴极保护5+52油气储运2HHD年对新建储罐底板下表面的阴极保护推荐使用混合金属氧化物网状阳极系统!见图"#$该系统由混合金属氧化物阳极带和钛导电片组成$阳极网处于罐底板下面的回填砂中$钛连接片与阳极带垂直交叉并焊接在一起$数根阳参比电极电缆分别与钛连接片焊接%若需监测保护电位$还可在罐底板中心至圈梁段沿半径埋设长效&’(&’)*+极%该阴极保护系统可对罐底板实行有效的保护%,-涂料防腐罐底板下表面防腐覆盖层必须是可焊的$焊接时不能破坏覆盖层的结构$并要求涂料的有效防腐时间长%通常采用无机富锌漆$但由于该涂料导电性能较好$将漏失阴极保护电流$所以推荐采用非导电型的环氧涂料%由于圈梁的阻隔$边缘板部位是阴极保护的盲区%储罐装油后$边缘板微上翘$雨水很容易流入边缘板与基础的缝隙中!见图+#%图+雨水进入边缘板与罐基础之间的缝隙示意图由于水的进入$若采用的是无机富锌涂料$将导致涂料成分中锌的牺牲阳极作用过早失效%+/012*21"32*1&*24/0&*"5"/0!*3#2另外$水在缝隙中的滞留将导致缝隙腐蚀%初期有如下反应6图"网状阳极安装示意图若不采用阴极保护$则无机富锌涂料是优先选择$它具有优良的耐热-耐老化性能$极强的粘结力$优良的硬度和耐磨性-耐溶剂-防锈性能$漆膜有阴极保护作用$属水性涂料$无毒无臭$施工简单$使用方便等特点%.-边缘板的保护78721129*21232*1+98+*3:若有&;:存在$则有如下反应67&;21232*47!*3#2<123&;由于以上反应$致使缝隙内=3值下降$金属溶解增加又使其迁移增加$出现明显的腐蚀加速和自动催化过程>?@$由于罐体保温材料为岩棉或超细玻璃棉$是由矿物煅烧粘接加工而成$经过处理后制成的保温材料$含有氯化物-氟化物-硫化物等有害成分$该材料由柱状纤维组成$极易吸湿$很容易引进&;:$文献ABC分析了紧贴罐壁的玻璃棉中的&;:含量达DE?F$而玻璃棉本身含&;:的浓度为DGHH IJ(K% 为了阻止雨水进入缝隙$一般采用石棉绳填塞在缝隙中$再用防水胶与玻璃纤维布混合结构密封%该处理方法的弊端很大$起不到良好的防水作用>G@%文献AGC选择了一种L切削环梁外露角$于边缘板外下焊一圈圆钢M的结构!见图N#$具体做法是切削环梁外露角!对已建储罐#$在边缘板的外下沿$焊一圈O?的圆钢$焊完后再用防水密封胶密封并填平焊接处%这种结构能有效地控制水分进入边缘板与基础的缝隙中$减少了因边缘板上翘而造成的积水$且施工方便$效果好%!若担心连续焊对罐体与底板焊缝的影响!可采用点焊"#此结构已在储罐中进行了试验!取得了很好的应用效果"图$防水结构示意图四%设计和施工&%新的设计思路目前!国内立式圆柱形油罐基础顶面的形状均为正圆锥形!目的是当罐基础沉降稳定后仍能保持这个形状!以便于排除油罐底面上的积水"文献’()通过对罐基础沉降发生后罐底板实际形状的分析研究认为!在罐基础沉降后!中心高%四周低的形状将不能保持"罐基础发生沉降时!罐底板的面积大于油罐基础的表面积!沉降后!罐底板发生凹凸变形!且这种凹凸变形将无法保证原设计排水坑处于罐基础最低点!从而造成排水困难"底板的沉积水分散于各个凹坑中!加速了凹坑处底板的腐蚀"所以!为了防止罐基础沉降前后的形状改变对底板的腐蚀!建议参考国外中心低%四周高的罐基础形状!以一种全新的观念去重新设计罐基础"不少储罐经过一段时间的使用后!罐基础边缘高于罐基础底板!这样边缘板易存水且易腐蚀"由于常规的保温材料易发生虹吸现象!造成壁板下部腐蚀"所以!设计时可将此因素考虑进去!避免边缘板上表面积水"*%施工注意事项+,#罐底基础施工罐底基础的施工质量是保证罐底板免受快速腐蚀的前提"焊接质量问题是导致储罐腐蚀的主要原因!必须从建罐开始就严格控制施工质量!以免在储罐使用中留下隐患"+-#涂料涂装无论是罐底板的上表面还是下表面!在涂料涂装之前!均应先清除钢板表面的油污%泥沙%水分等杂质!并保持金属表面干燥清洁"建议采用喷砂除锈!表面处理质量应达到./0(-1规查%漏点检查和覆盖层厚度检查"五%结论+,#从油罐的安全考虑!要求选用导静电的涂料!而从阴极保护考虑!导电即意味着保护电流的流失!若电流流失过多!则牺牲阳极消耗快且每个牺牲阳极保护的覆盖面就小!所以应综合考虑这两方面的要求"+-#若是新建储罐附近已有其它储罐和管网!可考虑采用深井阳极!将整个罐区和管网纳入阴极保护系统中"也可对新建储罐单独作阴极保护"+1#对罐底板上表面!必须在焊完牺牲阳极后再进行涂料涂装"+5#在输送过程中!因成品油比原油更易产生静电!若储罐盛装成品油!则在选用罐底板上表面的涂料时!为了尽快把静电导出!宜选用电阻率较低的防静电涂料"+$#边缘板的上下表面的腐蚀都与保温材料有密切关系!引起腐蚀的主要原因是保温材料含有较多的有害物质!材料本身的吸水性又强"建议采用难燃型低密度聚乙烯高发泡板材678"当然!做好金属防护层与保温层外底角缝的密封处理也是非常必要的"参考文献,!李春娟9原油罐的腐蚀与防护!石油化工腐蚀与防护!,(((!,:+1#"-!胡士信9阴极保护工程手册!化学工业出版社+北京#!,((("1!./,1150;(-!液体石油产品静电安全规程"5!宋广成9石油产品储罐内壁防静电防腐蚀涂料漆层结构与应用原理!腐蚀与防护!-<<<!-,+,#"$!卢绮敏9石油腐蚀与防护领域的新进展!石油规划设计!,(((!,<+1#":!李金桂赵闺彦9腐蚀和腐蚀控制手册!国防工业出版社+北京#!,((,"7!王巍等9储油罐罐底角腐蚀与对策!腐蚀与防护!-<<<!-,+,#"0!钱建华等9大型环梁式基础油罐边缘板腐蚀的防护!油气储运!,(($!,5+:#"(!倪建乐9立式圆柱形油罐基础形状和罐底板寿命!油气储运!,((5!,1+$#"修改稿收到日期9-<<,=<5=,<#+定的23-4$级"涂装过程的质量检查应包括外观检编辑9吕彦4"):$%0A$/S"F‘#RJM‘IdafaROaPdaPKfa‘_af]MP$%aKah&‘MKIR,lmno,pqqr,pq;s+wqvwt?8($57#/)"-!)#)-/)%!7"-$-)A.)&)’<=7&$-)A&7%~(75$.$%7%7=6’$*/%&($<7<$#?8($7"&()#<#$> -$%&-#$7-)%7.=$-!($’$)A&($-$=$!&/)%)A7%&/!)#)-/)%!)7&/%0’7&$#/7=-7%*&($!7&()*/!<#)&$!&/)% ’$&()*-A)#&7%~.)&)’<=7&$-&)$A$!&/5$=6!)%&#)=!)#)-/)%?8($A75)#7.=$<#7!&/!$)A*$-/0%7%*!)%> -&#"!&/)%A)#7%&/!)#)-/)%7#$*/-!"-$*?8($!)#)-/)%!)%&#)=)A#/’<=7&$/-$-<$!/7=6*$-!#/.$*?EFGHIJKLIMNOPQRS)/=&7%~,.)&)’<=7&$,#/’<=7&$,!)#)-/)%,2C,!)#)-/)%!)%&#)=。
原油储罐底板的腐蚀原因分析及阴极保护防腐措施
原油储罐底板的腐蚀原因分析及阴极保护防腐措施摘要：在进行对大型油罐的保护过程中，对于底板外侧、排水水井套管的保护往往是采用阴极保护的方式，但是在实际上，施加的电流通常无法实现对金属表面的全面保护，阴极保护的效果往往差强人意，甚至不能实现有效的阴极保护。
再加上原油储罐底板的腐蚀问题较为常见，对于油品的运输与加工产生不利影响。
基于此，文章对原有储罐底板腐蚀产生的原因进行了详细分析，进而对阴极保护防腐策略的实施进行了有效探讨，以供相关参考。
关键词：原有储罐；底板腐蚀；阴极保护在进行油品的加工、运输、储存过程中，原有储罐都是至关重要的设备。
随着石油生产规模的不断扩大，储罐使用的数量也在不断提升。
储罐在实际使用过程中，往往是直接裸露在自然环境中，并且内部和原油进行直接接触，极易受到腐蚀影响。
就储罐腐蚀相关调查研究显示，底板腐蚀的现象较为常见与严重，甚至能够达到储罐整体腐蚀量的80%以上，使得储罐发生腐蚀穿孔，造成较大经济损失的同时也埋下较为严重的安全隐患。
一、原油储罐底板腐蚀的原因分析（一）电化学腐蚀在原油储罐中通常会随着原油的输入而混入一定量的水分。
这些水分在凝结之后沉入到储罐的底部。
同时，受到原油罐底部储料不均匀以及液体发生流动等原因，会使得储罐底部的含水量逐渐增加。
一般来说，在原油储罐的底部设置有排水管，但是排水管设置的位置与底板之间仍有一定距离，原油储罐底板积水的问题得不到有效解决。
随着科技的不断发展，防腐涂料在底板中的应用能够实现水与原油、储罐底板的分离，起到较好的防腐效果。
但是，在长时间的使用下储罐底部的水会逐渐渗透涂料与底面材料发生直接接触，此时的储罐的底板的电腐蚀加速。
若是原油储罐水分积累过大，与底板发生大规模接触，会进一步加剧腐蚀影响，降低原油储罐的使用寿命。
除此之外，在原油中存在着一些微生物，如硫酸盐还原菌等，其活动会产生一定的代谢物，影响储罐的材质性能。
长时间作用下，会使得原油储罐底板表面覆盖一层生物膜，在底板位置形成一种厌氧环境。
原油储罐底板腐蚀原因分析及防护对策
原油储罐底板腐蚀原因分析及防护对策摘要：针对中国石化塔河炼化有限责任公司原油储罐底板腐蚀严重的问题，分析了产生腐蚀的原因，提出了罐底板采用涂料与牺牲阳极联合保护，支柱对应处底板增焊不锈钢板等防护措施。
关键词：原油；储罐；腐蚀；防护；涂料；牺牲阳极1前言中国石化塔河炼化有限责任公司(以下简称“塔河炼化公司”)现具有500万吨/年原油综合加工能力，加工塔河原油，该原油密度高、盐含量高、粘度大、沥青质含量高。
近年来，其性质进一步劣质化，密度接近0.96g/cm3、盐含量400-600mg/l、硫含量〉2%，由于原油性质属于高硫原油，使原油储罐等设备的腐蚀日趋严重，2016年10月1#装置大检修时已发生原油储罐底板因腐蚀导致开裂。
因此，搞清原油储罐底板的腐蚀机理，制订合理的防护措施，对于确保原油储罐安全长周期运行具有十分重要的意义。
2原油储罐底板腐蚀状况塔河炼化公司现有原油储罐7台，总容量18万立方米。
单台原油储罐的最大容量为50000m3，最小为10000m3，平均容量为25000m3。
在装置建成投产第一个运行周期内，塔河炼化公司原油储罐底板的腐蚀问题并不是很突出，防腐措施基本上采用单独涂料防腐，选用的涂料既有导静电的（如H99-1环氧导静电涂料），也有绝缘性的（如氰凝PA106涂料）。
随着含硫原油加工数量的不断增加，原油储罐底板的腐蚀呈现加剧趋势。
2016年10月1#装置大检修时已发生T106原油储罐底板因腐蚀导致开裂。
对于其它原油储罐，虽然没有因腐蚀穿孔而导致漏油的情况，但罐底板都存在较严重的腐蚀现象。
原油储罐底板的腐蚀特征基本一致，腐蚀最严重的部位集中在底板最外圈等沉积水较多的浮盘支柱下面，底板腐蚀穿孔基本发生在该部位（见图1），罐底板其它部位主要表现为坑蚀，钢板表面存在大小、深浅不一的腐蚀坑（见图2）。
图1 原油储罐底板腐蚀开裂图图2T106原油储罐底板表面坑蚀3腐蚀原因分析3.1罐底板坑蚀原因分析3.1.1原油沉积水的腐蚀。
储油罐腐蚀原因剖析及其规避策略
储油罐腐蚀原因剖析及其规避策略【摘要】储油罐的安全运行问题一直是人们所关注的焦点问题，新闻中不时会报道出关于储油罐运输过程中发生爆炸、泄漏等一系列问题，而造成这些问题的罪魁祸首往往就是储油罐的腐蚀问题。
储油罐腐蚀是一种相对复杂的化学变化过程，并且随时都在发生。
本文重点剖析储油罐腐蚀的原因，并以此制定相应的规避策略，例行检查，发现问题，解决问题，保证储油罐的安全使用。
【关键词】储油罐腐蚀原因规避策略由于储油罐一般装有油、气等易燃易爆物品，所以其安全运行问题一直是油气集输系统从始至终关注的焦点。
虽然现在国家对油气运输系统的安全管理有了新的执行标准，并且正在逐步的完善储油罐周围的安全设施和自动化监控系统，但是由于储油罐所装有的一般是含硫化物等具有很强腐蚀性的物质，所以储油罐在使用过程中，不可避免的会产生介质腐蚀、自然腐蚀、磨损腐蚀等一系列情况，致使储油罐出现原油泄漏等诸多安全问题，危害着人员及财产的安全。
所以正确的分析储油罐各种腐蚀的机理，并采取相应的规避措施对于储油罐运输系统安全平稳的运行，显然已经显得迫在眉睫了。
1 储油罐腐蚀的特点通过对储油罐进行安全监测，并分析了大量的实验数据和现实现象，我们得出了储油罐腐蚀的如下一些特点：（1）储油罐顶腐蚀相对均匀，使得壁厚均匀变薄，整个罐体的承压能力急剧下降，部分部位甚至出现壁顶脱落现象。
（2）储油罐的进出油管线附近的腐蚀程度明显比底板部位腐蚀严重，并且穿透性腐蚀较多。
（3）腐蚀部位多是由点蚀形成，个别电蚀可能会造成穿孔。
（4）焊缝周围防腐层脱落，造成焊缝处腐蚀严重且普遍，检测结果显示，部分焊缝已经失效。
（5）整个储油罐的腐蚀程度在倒写的“T”形缝以上500毫米的范围内相对严重。
2 储油罐腐蚀原因剖析储油罐的腐蚀原因一般来自于两个方面：一是油气中的腐蚀介质对储油罐的影响；二是外界环境中的腐蚀介质对储油罐的影响。
油气中的腐蚀介质对储油罐的影响油气中的腐蚀介质一般包括：硫化物、无机盐、氮化物等。
原油储罐底板的腐蚀危害分析与必要防腐蚀对策
原油储罐底板的腐蚀危害分析与必要防腐蚀对策原油储罐底板是储存和运输原油的重要设备之一，但由于工作环境及储罐内的原油成分复杂，底板易受腐蚀的影响，而腐蚀会导致底板结构强度下降，安全性受到威胁。
因此，进行原油储罐底板的腐蚀危害分析，并采取必要的防腐蚀对策对于提高储罐的使用寿命和安全性具有重要意义。
首先，对于原油储罐底板的腐蚀危害分析，主要从储罐结构、底板材料和工作环境三个方面进行综合分析。
储罐结构方面，如果储罐设计不合理，如底板厚度不足、底板与壁板接缝信号不理想等，容易导致底板局部应力集中和裂纹的产生，从而加剧腐蚀的速度和程度。
底板材料方面，原油中含有硫、盐等腐蚀性物质，容易对底板金属材料产生腐蚀作用。
特别是在高温、高湿度等恶劣工作环境下，底板腐蚀速度更加迅速。
工作环境方面，原油储罐底板常常处于潮湿和高温的环境中，储罐内原油中的酸性物质、盐分等物质会与空气中的水分、氧气等反应，形成酸性环境，促使底板的腐蚀。
基于以上的危害分析，为了确保原油储罐安全运行，采取必要的防腐蚀对策是非常关键的。
首先，选择合适的底板材料。
应选择抗腐蚀性能良好的金属材料，如不锈钢、耐腐蚀钢等，以提高底板的耐蚀性能。
其次，加强储罐的维护和保养，定期对底板进行检查和维修。
及时清理底板上的杂物和沉淀物，防止其长期积累，形成腐蚀的基础。
此外，可以采取电化学腐蚀防护技术，如电化学阴极保护和金属涂层保护等。
电化学阴极保护是通过对底板施加直流电流，使底板成为阴极，从而防止腐蚀。
金属涂层保护则是在底板表面涂覆一层防腐蚀性能良好的材料，以隔绝底板与外界环境的接触，减缓底板腐蚀的速度。
最后，加强现场管理，减少原油泄漏和溢出，避免底板长时间接触到可能导致腐蚀的物质。
综上所述，对于原油储罐底板的腐蚀危害分析及必要的防腐蚀对策，应综合考虑储罐结构、底板材料和工作环境等因素，选择合适的底板材料，并采取包括加强储罐的维护和保养、采取电化学腐蚀防护技术以及加强现场管理等必要措施，提高底板的抗腐蚀性能，确保储罐的安全运行。
储油罐底板腐蚀问题及处理方法
储油罐底板腐蚀问题及处理方法【摘要】石油作为国家工业的重要资源，随着它的需求量的不断增长，石油的储存问题也逐渐受到人们的重视。
而储油罐底板极易受到腐蚀，腐蚀具有隐蔽性、渐进性和突发性的特点。
我们要加强监测, 重视对腐蚀情况的分析、预测工作等, 防止油罐发生故障所导致的巨大经济损失，防患于未然，保证油罐长期稳定运行，创造更大的价值。
【关键词】钢制; 储油罐; 腐蚀; 防护; 修复中图分类号：U469 文献标识码：A 文章编号：石油作为国家工业的重要资源，随着它的需求量的不断增长，石油的储存问题也逐渐受到人们的重视。
而储油罐底板极易受到腐蚀，腐蚀具有隐蔽性、渐进性和突发性的特点.根据国内外普查资料显示,因腐蚀问题而导致的经济损失十分巨大，我们应重视储油罐腐蚀问题的处理，不仅能节约资源，更能为国家节省开支，带来巨大经济效益。
腐蚀的形式及成因1997 年, 一万方原油罐G103 清罐, 1999 年一万方原油罐G102罐底穿孔。
通过对罐底油泥取样分析,得知原油罐罐底点腐蚀机理在碳钢表面的硫化物氧化皮或锈层有孔隙的情况下, 原油罐底水中Cl一离子能穿过硫化物氧化皮或锈层到达金属表面, 在金属表面的局部地点形成小蚀坑。
生成的H+离子对金属产生活化作用, 使小蚀坑继续溶解, 成为孔蚀源。
孔蚀源成长的最初阶段, 溶解下来的金属离子发生水解, 生成氢离子。
这样会使小蚀坑接触的溶液层的pH 值下降, 形成一个强酸性的溶液区, 这反而加速了金属的溶解, 使蚀坑继续扩大、加深。
2000 年, 发现三千方柴油罐G203 抗风加强圈罐壁处有油渗出。
经分析油罐的外腐蚀也主要为电化学腐蚀。
腐蚀介质由雨水、空气中的水分、硫、氮化合物、无机盐组成。
由于抗风圈钢板常年被保温棉包裹, 且外包铁皮, 不透风, 使水分难以蒸发, 腐蚀介质容易集聚。
久而久之, 容易在防腐较薄弱的地方形成局部甚至全部电化学腐蚀。
而罐内的高温则加速了腐蚀。
1.1油罐底板材质油罐底板化学成分不均一，普通金属油罐钢板采用A3平炉镇静钢或A:平炉沸腾钢，含碳量在14％~22％的范围内，硫的含量不应超过0.055%，磷的含量不应超过0.05%。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
储油罐底板腐蚀分析及对策
储油罐是石油化工、化学、冶金等领域储存液体、气体等物质的重要设备，其底板一旦出现腐蚀问题，将会对生产经济带来非常严重的影响。
因此，对于储油罐底板腐蚀问题，希望能够进行深入的分析和有效的对策。
储油罐底板腐蚀主要原因
储油罐底板腐蚀的主要原因是介质的腐蚀，介质的腐蚀作用是由于储存的液体或气体中含有的酸性、碱性或盐类成分，造成底板表面金属的化学反应，从而形成气孔、麻点、坑蚀等腐蚀形态。
此外，底板表面的腐蚀表现还会因为罐壁的压力、温度、湿度、流量等外部因素的影响，而呈现不同的形态。
对策措施
储油罐底板腐蚀防护非常重要，因此需要采取有效的对策来预防和控制腐蚀。
1. 选择合适的材质和涂层
在储油罐底板材料的选择上应当高度重视其耐腐蚀性能，一般优先选用耐腐蚀性能更好的不锈钢材质来制造底板。
同时，在底板表面进行防腐涂层处理，能够有效地保护底板不被腐蚀。
涂层的种类应尽可能选用防腐蚀性能更好、涂层厚度适宜的涂料。
2. 定期检查
进行定期检查，发现腐蚀问题应立刻进行修补或更换，以及时避免化小问题成为大问题。
在进行底板定期检查时应采用科学的检查手段和方法，如金属检漏仪、外观检查和磁粉检测等。
3. 控制罐内介质的腐蚀性
可以通过改变储存介质的成分、浓度等方法，控制其腐蚀性，从而在一定程度上减少底板的腐蚀现象。
同时应使用适当的防腐剂来对储存介质进行处理，从而保持底板表面的清洁度和整洁度。
4. 注意贮液温度的控制
底板温度的高低直接影响到储存介质的腐蚀性能，因此在储油罐的生产过程中，应该控制罐内温度，保持介质的稳定性，减少介质对底板的腐蚀影响。
针对储油罐底板腐蚀问题，应该采取多种有效的措施，以保证储油罐的稳定运行和安全进度，防止腐蚀问题对生产经济造成不利影响。
