九年级物理上册《第十八章电功率》单元检测卷及答案(人教版)
第 1 页 共 9 页 九年级物理上册《第十八章电功率》单元检测卷及答案(人教版）
一、选择题(每题3分，共12分)
1．如表是一种常见电器的铭牌，它可能是( )
额定电压/频率 220 V/50 Hz
额定功率 1 800 W
生产日期 见商品外包装
A.日光灯 B．家用空调 C．学生计算器 D．家用电冰箱
2．节能灯已成为家庭照明的主要选择，一个11 W的节能灯和一个40 W的白炽灯在正常工作时的照明亮度是相同的，如图所示，以下说法不正确的是( )
A．节能灯每秒消耗11 J电能
B．节能灯每秒产生的内能大于白炽灯
C．两灯正常工作所需电压是相同的
D．用节能灯替代白炽灯有助于节省电能
3．四根电阻丝a、b、c、d由同种材料做成，其横截面积相同，但绕不同的圈数(每圈的长度相等，a、c圈数相同，b、d圈数相同)，如图连接，通电后在相同的时间内，它们产生的热量由多到少的顺序是( )
A．a、b、d、c B．a、c、b、d
C．b、d、a、c D．d、c、b、a
4．[2022·深圳盐田区期末改编]小灯泡L1与L2串联(灯丝电阻不变)，其中L2的电功率为4 W，且L1比L2亮，使用一段时间后，L2突然熄灭，L1的亮度明显变亮，此时L1的功率为25 W，则L2发生的电路故障及
L2未熄灭之前L1的电功率为( )
A．短路；1 W B．短路；9 W
C．短路；16 W D．断路；18 W
第 2 页 共 9 页
二、填空题(每空1分，共9分)
5．小建家里买了一个家用电暖器，电暖器的工作原理是将电能转化为________，将电暖器单独接在220 V的电路中，电流为2 A，工作1 min后，该电暖器消耗的电能为________ J，1度电可以供给这个电暖器正常使用________h。(结果保留2位小数)
6．生活中灯泡“闪”了，一般发生在开灯的瞬间，这是由于开灯瞬间灯丝的温度_______，电阻较_______，通过它的电流________的缘故。
7．如图所示为电能表的面板示数，该家庭电路消耗的电能是________kW·h；根据电流规格参数表明，确定电能表有关特性的电流值是________A，家庭电路接入用电器的最高功率为________W。
三、作图题(共5分)
8．在探究“电流热效应与哪些因素有关”的实验中，小明要用如图所示的实验器材探究电流一定时，电流热效应与电阻的关系。请你用笔画线代替导线，帮他把电路连接完整。
9．[创新题]实验室有三种小灯L红 、L绿、L蓝，通电时分别发出红、绿、蓝光。已知三种小灯通电时发光颜色不同，其他电学特征完全一致，小灯标有“额定电压2.5 V”。请在图中完成电路连接，要求：电位器(旋钮式变阻器)分别控制不同的小灯；顺时针转动电位器(旋
第 3 页 共 9 页 钮式变阻器)的滑片，小灯变亮；逆时针转动滑片，小灯变暗。
四、实验题(每空1分，共8分)
10．[科学思维·信息素养]在“测量小灯泡的电功率”的实验中，小明所用小灯泡的额定电压为2.5 V。
(1)用笔画线表示导线将图甲所示电路连接完整，并使变阻器滑片P向右滑动时灯泡变亮。
(2)小明刚连接好最后一根导线，小灯泡就发出明亮的光，他在连接电路中出现的错误是①________________________；②________________________。
(3)排除故障后，小明移动滑片，读出了三组实验数据，粗心的他把数据随手写在草稿纸上(如图乙)，而没有填入对应的表格。请你帮助小明计算出小灯泡的额定功率为________W。通过实验发现，小灯泡两端的电压越大，电功率越大，灯泡越________；小明移动滑片，又测量了几组数据，并绘制了小灯泡的U－I图象，下列图象符合实际情况的是________。
(4)测量结束后小明应先_______，然后拆除_______两端的导线，再拆除其他导线。
五、计算题(共7分)
11．某养生壶有保温、蒸煮两挡功能，如图是其简化电路图，S是旋钮式开关，R1、R2是两个加热电阻，养生壶的部分参数如表。求：
第 4 页 共 9 页
项目 参数
额定电压/V 220
保温功率/W 200
蒸煮功率/W ？
容积/L 1
(1)壶中加满水，蒸煮5 min能使初温为20 ℃的水升高到70 ℃。养生壶的蒸煮效率为70%，则蒸煮功率为多大？[c水＝4.2×103 J/(kg·℃), ρ水＝1.0×103 kg/m3]
(2)R1和R2的阻值分别为多少？
六、综合能力题(每空1分，共9分)
12．[2023·汕头模拟]阅读短文，回答问题。
智能电加热眼罩
近几年，近视成为影响青少年身体健康的重要因素，为有效保护眼睛，降低近视率，
第 5 页 共 9 页 市场上推出了一款电加热眼罩，对缓解眼疲劳有一定效果，电加热眼罩是在绝缘的聚酯薄膜表面有序排列10根一样的具有发热、控温双重功能的PTC加热丝，PTC是一种新型的半导体陶瓷材料。电加热眼罩内部结构如图甲所示，PTC加热丝两端与金属导线相连，形成网状结构，由6 V的锂电池供电。每根PTC加热丝电阻随温度变化的关系如图乙所示，当温度达到40 ℃时，PTC加热丝的发热功率等于散热功率(即在相同时间内产生的热量与散失的热量相等)，温度保持不变，实现智能控温。
(1)PTC是________(填“导体”“半导体”或“绝缘体”)材料。
(2)如图甲所示，PTC加热丝的连接方式是________联，正常工作时金属导线中A、B处电流分别为IA和IB，则IA________(填“<”“＝”或“>”)IB。
(3)将眼罩加热电路开关闭合，其功率随时间变化的图象最可能是下列选项中的________。
(4)眼罩加热电路的最大发热功率为________W，当温度为40 ℃时，通电10 min，眼罩加热电路消耗的电能为________J。
(5)家用固体电热灭蚊器也是用PTC陶瓷电热元件制成的，当家用固体电热灭蚊器工作时两端电压不变，温度基本恒定在165 ℃左右，若它的温度高于165 ℃(但低于300 ℃)，电阻
________(填“变大”或“变小”)，功率________(填“变大”或“变小”)，使其温度
________(填“升高”或“降低”)；反之，也能自动调节。因此用PTC材料制成的电热灭蚊器具有自动调节功能。
第 6 页 共 9 页
第 7 页 共 9 页 参考答案
一、1.【答案】B 2.【答案】B 3.【答案】A 4.【答案】C
二、5.【答案】内能；26 400；2.27
6．【答案】较低；小；大
7．【答案】222.3；5；4 400 点拨：电能表最后一位示数是小数位，由图示电能表可知，家庭电路消耗的电能W＝222.3 kW·h。家庭电路接入用电器的最高功率P＝UI＝220 V×20
A＝4 400 W。
8.【答案】解：如图所示。
9．【答案】解：如图所示。
10.【答案】(1) 如图所示。
(2)①连接电路时没有断开开关 ②滑动变阻器滑片P未移至最大阻值处
(3)0.7；亮；A (4)将开关断开；电源
11.【答案】解：(1)由ρ＝mV可得，水的质量m水＝ρ水V＝1.0×103 kg/m3×1×10－3 m3＝1 kg，
第 8 页 共 9 页 吸收的热量Q吸＝c水m水Δt＝4.2×103 J/(kg·℃)×1 kg×(70 ℃－20 ℃)＝2.1×105 J。由η＝Q吸W×100%可得，消耗的电能W＝Q吸η＝2.1×105 J70%＝3×105 J，养生壶的蒸煮功率P＝Wt＝3×105 J5×60 s＝1 000 W。
(2)由电路图可知，S拨到2、3时，R1、R2串联，电路总电阻较大，由P＝U2R可知，电路功率较小，为保温挡，电路的总电阻R＝U2P保温＝(220 V)2200 W＝242 Ω；S拨到3、4时，R2被短路，电路为R1的简单电路，电路总电阻较小，由P＝U2R可知，电路功率较大，为蒸煮挡，R1的阻值R1＝U2P＝(220 V)21 000 W＝48.4 Ω；因串联电路的总电阻等于各部分电阻之和，所以R2的阻值R2＝R－R1＝242 Ω－
48.4 Ω＝193.6 Ω。
12.【答案】(1)半导体 (2)并；> (3)C (4)9；2 160 (5)变大；变小；降低
点拨：(1)由题意可知，PTC是一种新型的半导体陶瓷材料，因此PTC是半导体材料。(2)由图甲可知，各根PTC加热丝互不影响，故PTC加热丝是并联的。因为PTC加热丝是并联的，并联的PTC加热丝越多，电流越大，故IA>IB。(3)由图乙可知，PTC加热丝的阻值随温度的升高，先变小后变大，由题意可知，当温度达到40 ℃时，PTC加热丝的发热功率等于散热功率，温度保持不变，即温度达到40 ℃后PTC加热丝的阻值不变，因此开关闭合后，PTC加热丝的阻值先变小后变大再不变，由P＝UI＝U2R可知，其功率先变大后变小再不变，故C符合题意。(4)由P＝UI＝U2R可知，电源电压一定时，电阻越小，电功率越大，由图乙可知，每根PTC加热丝的最小阻值为40 Ω，由图甲可知，电加热眼罩由10根PTC加热丝并联组成，由并联电路的电阻特点可知，电路中的总电阻R＝110R0＝110×40 Ω＝4
Ω，则眼罩加热电路的最大发热功率P＝U2R＝
(6 V)24 Ω＝9 W。由图乙可知，当温度为40 ℃时，每根PTC加热丝的阻值为100 Ω，由并联
第 9 页 共 9 页 电路的电阻特点可知，电路中的总电阻R′＝110R0′＝110×100 Ω＝10 Ω，则当温度为40 ℃时，通电10 min，眼罩加热电路消耗的电能W＝UIt＝U2R′t＝
(6 V)210 Ω×10×60 s＝2 160 J。
第十八章《电功率》单元检测卷(提高班)2021-2022学年人教版物理九年级全一册( 含答案)
第1页（共10页）
第十八章 《电功率》单元检测卷（提高班）
一．选择题（共15小题）
1．小明家记录5月初电能表示数为1432.7度，电能表的部分示数及6月初的示数如图所示，下列说法正确的是（ ）
A．电能表是测量用电器电功率的仪表
B．此电能表适用于电流方向一秒钟改变50次的交流电路
C．小明家5月初至6月初消耗的电能是105kW•h
D．若电能表转盘在10min内转过250转，则用电器的总功率为1kW
2．甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，则两个用电器消耗的电能之比为（ ）
A．5：1 B．5：4 C．4：5 D．5：8
3．小红同学家的电冰箱正常工作时电流大约是1A，则它正常工作10h所消耗的电能是（ ）
A．2200J B．1.32×105J C．7.92×105J D．7.92×106J
4．甲、乙两只灯泡，其I﹣U关系图象如图所示。现将甲、乙两灯串联在电路中，当甲灯两端的电压为2V时，乙灯消耗的功率是（ ）
A．1.2W B．0.8W C．2W D．3W
5．一只电阻两端的电压由3V增大到4V时，通过该电阻的电流增加了0.25A，则该电阻消耗的电功率增加了（ ）
A．0.25W B．1.75W C．0.75W D．1W
6．把标有“12V12W”的灯L1和“12V6W”的灯L2串联起来接在电源电压为12V的电路中，下列说法正确的是（ ）
A．两灯均不能正常发光，但L1灯较亮 B．两灯均不能正常发光，但L2灯较亮
C．两灯均能正常发光 D．把电源电压提高到24V，两灯都能正常发光
7．如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′＝25：9，滑片P在中点和在b端时，R2消耗的功率之比为（ ）
2023年人教版九年级物理全册第十八章《电功率》单元试题卷附答案
2023年九年级物理全册第十八章《电功率》单元试题卷
一、单选题1．一阻值为60Ω的电热丝接在电源上，通过它的电流为2A，通电1min产生的热量为（）
A．1.44×104JB．7.2×103JC．3.6×103JD．1.2×102J
2．在国际单位制中，电功的单位是（）
A．瓦特B．焦耳C．安培D．千克
3．“5A”的电流最可能是下列哪个用电器工作时的电流
A．家用电冰箱B．家用空调器C．普通计算器D．普通的白炽灯
4．图甲电路中，电源电压为6V且保持不变，闭合开关S，滑片P从A端移动到B端的过程中，电流表
示数I与电压表示数U的关系图象如图乙所示，下列判断中正确的是（）
A．R1两端电压的最小值为1V
B．电路总功率最大时，电路中的电流为0.1A
C．R2的最大阻值为60Ω
D．电路总功率最小时，R2的电功率为0.6W
5．如图所示，电源电压恒定，灯丝电阻不变，闭合开关，变阻器的滑片在移动过程中，要求各表示数均
不超过所选量程，灯泡电压不超过额定值。下列说法正确的是()
A．滑片向右滑动时，电压表和电流表示数均变小
B．电路的总功率最大值为10.8W
C．小灯泡功率最小值为1.5W
D．变阻器允许调节的范围是24～60Ω
6．分别标有“6V6W”和“6V3W”的甲、乙两只灯泡，经实验测得其I﹣U特性曲线如右图所示．现将甲、
乙两灯并联在电路中，当两只灯泡的总电流为1A时，两只灯泡消耗的总功率是（）
2A．3WB．4WC．4.5WD．6W
7．如图是一种测定油箱内油量的装置模型，电源电压为3V，定值电阻R0的阻值为10Ω，滑动变阻器R
的规格为“20Ω1A”，在保证电路安全的前提下，下列说法正确的是（）
A．若油量表是用甲表改装的，则油面越高其读数越大
B．图中的杠杆就其使用目的而言，属于等臂杠杆
C．加油过程中，乙表示数的数值最大变化范围为0.1～0.3A
D．加油过程中，电路消耗的最大功率与最小功率之比为2：1
8．一只电炉标有“220V1000W”字样，若将它接在家庭电路中，通电10min，则（）
九年级物理全一册第十八章《电功率》测试卷-人教版(含答案)
九年级物理全一册第十八章《电功率》测试卷-人教版（含答案）
一、单选题
1．如图甲是身高测量仪，体检者站在绝缘平台上，能自动显示身高，电路原理如图乙，R0为定值电阻，下列有关分析中正确的是（ ）
A．电流表示数显示身高，身高越高示数越大
B．电压表示数显示身高，身高越高示数越大
C．身高越高，R消耗的电功率越小
D．身高越高，电路消耗的总功率越大
2．如图所示的电路中，电源电压为4.5V且保持不变，电流表量程为“0~0.6 A”，电压表量程为“0~3 V”，小灯泡标有“3V，1.2W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“20Ω，1A”字样。闭合开关，在保证电路元件安全情况下，下列说法正确的是（ ）
A．电压表的示数变化范围是“0~3 V”
B．滑动变阻器接入电路的阻值变化范围是“3.75~15 Ω”
C．小灯泡的最小功率是0.6 W
D．电路总功率变化范围是“1.2~1.8 W”
3．小南在网上看到一款外贸出口量较大的家用电饭锅。在浏览商品详请的介绍中，仔细观察了如图所示的铭牌，发现这款电饭锅在家中无法使用。他的判断是根据该电饭锅的（ ）
A．电功率 B．电压 C．电流 D．电阻
4．小明家上次查看电能表示数为，本次查看时电能表读数如图所示，则下列说法正确的是（ ）
A．他家在这段时间内消耗的电能为903 kW•h
B．电能表是测量电功率的仪表
C．若只让一个标有“220 V 1000 W”的电热水器正常工作10 min，则电能表的圆盘转了60转
D．电能表上的“220V”表示这个电能表应该在220V的电路中使用
5．一块手机电池的背面印有如图所示的一些符号，另外在手机使用，说明书上还写有“通话时间3h，待机时间100h”，则该手机通话和待机时消耗的功率分别约为（ ）
A．1.8W，0.054W B．3.6W，0.108W
C．648W，0.0194W D．0.6W，0.018W

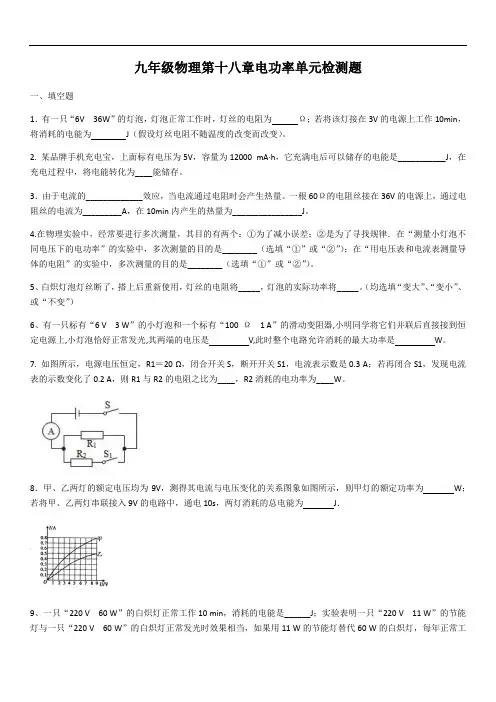

人教版九年级全一册物理第十八章电功率单元检测题(含答案)
九年级物理第十八章电功率单元检测题
一、填空题
1．有一只“6V 36W”的灯泡，灯泡正常工作时，灯丝的电阻为 Ω；若将该灯接在3V的电源上工作10min，将消耗的电能为 J（假设灯丝电阻不随温度的改变而改变）。
2. 某品牌手机充电宝，上面标有电压为5V，容量为12000 mA·h，它充满电后可以储存的电能是___________J，在充电过程中，将电能转化为____能储存。
3．由于电流的_____________效应，当电流通过电阻时会产生热量。一根60Ω的电阻丝接在36V的电源上，通过电阻丝的电流为_________A，在10min内产生的热量为________________J。
4.在物理实验中，经常要进行多次测量，其目的有两个：①为了减小误差；②是为了寻找规律．在“测量小灯泡不同电压下的电功率”的实验中，多次测量的目的是________（选填“①”或“②”）；在“用电压表和电流表测量导体的电阻”的实验中，多次测量的目的是________（选填“①”或“②”）。
5、白炽灯泡灯丝断了，搭上后重新使用，灯丝的电阻将_____，灯泡的实际功率将_____。（均选填“变大”、“变小”、或“不变”）
6、有一只标有“6 V 3 W”的小灯泡和一个标有“100 Ω 1 A”的滑动变阻器,小明同学将它们并联后直接接到恒定电源上,小灯泡恰好正常发光,其两端的电压是 V,此时整个电路允许消耗的最大功率是 W。
7. 如图所示，电源电压恒定，R1＝20 Ω，闭合开关S，断开开关S1，电流表示数是0.3 A；若再闭合S1，发现电流表的示数变化了0.2 A，则R1与R2的电阻之比为____，R2消耗的电功率为____W。
8．甲、乙两灯的额定电压均为9V，测得其电流与电压变化的关系图象如图所示，则甲灯的额定功率为 W；若将甲、乙两灯串联接入9V的电路中，通电10s，两灯消耗的总电能为 J．
人教版初三物理9年级全一册 第18章(电功率)单元测试题(有答案)
第十八章电功率单元测试题
时间：80分钟 满分：100分
一、选择题（每题3分，共36分）
1、下列用电器中，可以将电能转化为机械能的是（ ）
A. 电烙铁 B. 电灯 C. 电熨斗 D. 电动机
2、一台家用彩色电视机正常工作时的电功率最接近于（ ）
A. 1000W B. 200W C. 10W D. 1W
3、小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列结论，你认为正确的是（ ）
A. 电能表的额定功率为2500W
B. 电能表的标定电流为5A
C. 拍照片时，小明家已消耗的电能为9316kW·h
D. 拍照片时，小明家已消耗的电能为931.6J
4、我们知道，电炉通电后，电炉丝热得发红，而与电炉丝相连的导线却不怎么发热。其原因是（ ）
A. 导线的电阻小 B. 电炉丝的电阻小
C. 通过导线的电流较大 D. 通过电炉丝的电流较大
5、下列说法中正确的是（ ）
A. 电流做功的过程，实际就是电能转化为其他形式能的过程
B. 电能对于我们的生活是一种非常重要的能源，在所有的方面都可以利用电能
C. 电流所做的功，跟电压和电流成正比
D. 手电筒工作时，电池的化学能直接转化为光能
6、电炉丝坏了，去掉1/4后，仍接在原电源上，在相同的时间内产生的热量与原来相比为（ ）
A. 变大 B. 变小 C. 不变 D. 无法确定
7、在做“探究小灯泡功率”的实验中，小明按下图连接好电路，闭合电路后，发现无论怎样调节滑动变阻器，小灯泡都不亮，电流表、电压表均无示数，下列故障原因的猜测不正确的是（ ）
A. 小灯泡处出现短路，电路其他地方完好
B. 电流表处出现开路，电路其他地方完好

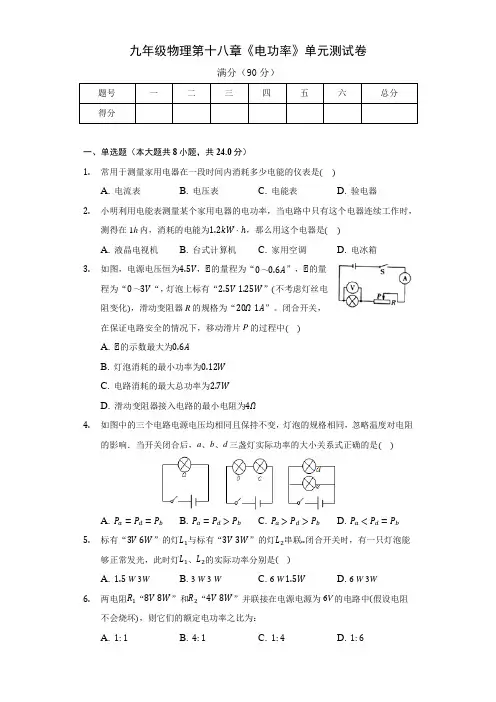

人教版九年级物理第十八章《电功率》单元测试卷及答案
九年级物理第十八章《电功率》单元测试卷
满分（90分）
题号
一 二 三 四 五 六 总分
得分
一、单选题（本大题共8小题，共24.0分）
1. 常用于测量家用电器在一段时间内消耗多少电能的仪表是( )
A. 电流表 B. 电压表 C. 电能表 D. 验电器
2. 小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2𝑘𝑊⋅ℎ，那么用这个电器是( )
A. 液晶电视机 B. 台式计算机 C. 家用空调 D. 电冰箱
3. 如图，电源电压恒为4.5𝑉，Ⓐ的量程为“0～0.6𝐴”，Ⓐ的量程为“0～3𝑉“，灯泡上标有“2.5𝑉 1.25𝑊”(不考虑灯丝电阻变化)，滑动变阻器R的规格为“20𝛺 1𝐴”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中( )
A. Ⓐ的示数最大为0.6𝐴
B. 灯泡消耗的最小功率为0.12𝑊
C. 电路消耗的最大总功率为2.7𝑊
D. 滑动变阻器接入电路的最小电阻为4𝛺
4. 如图中的三个电路电源电压均相同且保持不变，灯泡的规格相同，忽略温度对电阻的影响．当开关闭合后，a、b、d三盏灯实际功率的大小关系式正确的是( )
A. 𝑃𝑎=𝑃𝑑=𝑃𝑏 B. 𝑃𝑎=𝑃𝑑>𝑃𝑏 C. 𝑃𝑎>𝑃𝑑>𝑃𝑏 D. 𝑃𝑎<𝑃𝑑=𝑃𝑏
5. 标有“3𝑉 6𝑊”的灯𝐿1与标有“3𝑉 3𝑊”的灯𝐿2串联..闭合开关时，有一只灯泡能够正常发光，此时灯𝐿1、𝐿2的实际功率分别是( )
A. 1.5 W 3W B. 3 W 3 W C. 6 W 1.5𝑊 D. 6 W 3W
6. 两电阻𝑅1“8𝑉 8𝑊”和𝑅2“4𝑉 8𝑊”并联接在电源电源为6V的电路中(假设电阻不会烧坏)，则它们的额定电功率之比为：
2022-2023学年人教版九年级物理全一册第十八章《电功率》单元测试卷含答案
2022-2023学年人教版九年级物理全一册第十八章《电功率》单元测试（含答案）
时间：60分钟 满分：70分
一、填空题（每空1分，共14分）
1.小明家电能表上个月底表盘数字是 ，这个月底表盘数字如图所示，可知他家本月用电
度，他只让某电水壶工作，发现在10分钟内该电能表转盘转过了600转，则该电水壶的实际功率为 W．
2.近年来有许多重大火灾都是因线路故障造成的．线路故障的一个原因是线路连接处接触不良．当线路连接处接触不良时，与连接完好相比该处的阻值将 ，在该处消耗的电功率将 ，会产生局部过热，引发火灾（选填“减小”或“增大”或“不变”）
3.小华家电能表4月底的示数为 ，5月底的示数为 ，则小华家5月份消耗的电能为 kW•h，应付电费 元（按每度电均价0.5元计算）．
4.电子式电能表表盘上标有“3000imp/（kW•h）”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为 J，它的电功率是
W．
5.如图甲所示，电源电压为6V恒定不变，滑动变阻器R2最大阻值是20Ω．闭合开关，滑动变阻器的P﹣R图象如图乙所示，则R1= Ω；当滑片P滑至最右端时，电流表的示数为 A，通电10s电流通过R1产生的热量是 J．
6.下表为某电热水瓶的部分数据，由表可知：这个电热水瓶最多可装 千克的水，它正常工作时的电压为 伏.若它连续工作0.1小时，则耗电 千瓦时.
型号 xx-xx
额定容量（米3） 3×10-3
额定电压（伏） 220
额定功率（瓦） 1000
二、选择题（每题2分，共20分）
7.根据你所学的物理知识，判断家用电热水壶正常工作时电流最接近的是（ ）
人教版物理九年级全一册第十八章《电功率》测试题(含答案)
列说法正确的是（ ）
第十八章《电功率》测试题
、单选题（每小题只有一个正确答案）
1.下列说法中正确的是： （ ）
A. 灯泡的亮度由它的电功率来决定
B. 家庭电路的保险烧断，电路中一定发生了短路
C. 加在用电器两端的电压越大，用电器消耗的电能越多
D. 加在用电器两端的电压不同，它的额定电功率也不同
2 •如图所示，下列用电器的额定电流最接近 4A的是（ ）
3 .一台家用彩电正常工作时的电功率最接近于 （）
A. 1 W B. 10 W C. 100 W
4 •下列关于电功“焦”同其他单位之间的换算关系，正确的是（
A. 1焦=1伏?安/秒 B . 1焦=1伏？欧 C . 1焦=1伏？安？秒 D . 1焦=1
5•给电炉通电后电炉丝热得发红， 而与电炉丝相连的导线却不是很热， 主要原因是
A. 通过电炉丝的电流比通过导线的电流大
B. 通过电炉丝的电流比通过导线的电流小
C. 导线的电阻比电炉丝的电阻小，相同时间内产生的热量少
D. 电炉丝的电阻比导线的电阻小，相同时间内产生的热量少
6 .下列数据最符合实际的是（ ）
A. 人骑车的平均功率约 500W
B. 家里日光灯正常发光的电流约为 10安
C. 实验室三节铅蓄电池串联电压为 6V
D. 电视机正常工作的电功率约为 1000W
7 .小华用光敏电阻设计了一种烟雾报警装置，其简化电路如图所示，电源电压保持不 变.光敏A.
冢用电冰箱 电视机
节育就T 电压力锅
D. 1000 W
)
伏/库
（） B C D 电阻的阻值随光照射的强弱而改变，照射光越强，光敏电阻阻值越小.当电流
表示数减小到某一值时，装置报警.开关 S闭合后，当有烟雾遮挡射向 R的激光时，下
B. 电压表的示数变小
C. 若增大R0的阻值，烟雾报警浓度降低
D. R消耗的电功率不变
8 .将两长度、横截面积相同的电热丝 R、F2串联起来，接在电路中.如图所示，若 Ri
人教版九年级物理第十八章《电功率》单元练习题(含答案)
人教版九年级物理第十八章《电功率》单元练习题（含答案）
一、单选题
1．下列现象或装置，利用了电流热效应的是（ ）
①电视机后盖有许多小孔②电动机外壳上装散热片③长期不用的电视机隔段时间通电一次④白炽灯⑤电脑机箱里装有小风扇⑥电暖手宝．
A．①②⑥ B．①②⑤ C．③④⑥ D．②③⑥
2．如图所示，把分别标有“6V、6W"和“6V、3W”的甲乙两个小灯泡串联接入电路，闭合开关后，其中一个灯泡正常发光，另一个灯泡发光较暗，不考虑温度对灯丝电阻的影响，则以下说法正确的是（ ）
A．甲灯的电阻大于乙灯的电阻
B．整个电路此时消耗的总功率是4.5W
C．1秒内甲灯消耗的电能是3J
D．甲灯两端的电压为6V
3．在测小灯泡的电功率的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表示数都达不到灯泡的额定电压，其原因可能是
A．变阻器总电阻太大 B．电压表量程选大了
C．电源电压太低 D．灯泡灯丝断了
4．把两个小灯泡并联后接到电源上，闭合开关后，发现灯L1比灯L2亮，下列分析正确的是
A．通过灯L1的电流大 B．通过灯L2的电流大
C．灯L1两端的电压大 D．灯L2两端的电压大
5．下列数据最接近实际的是（ ）
A．人的正常体温约为39℃ B．成年人的正常步行速度约为10m/s
C．U额为2.5V的小灯泡的额定功率约为0.8W D．中学生立定跳远的成绩约为6m
6．下列用电器中，主要利用电流热效应工作的是（ ）
A．电风扇 B．计算机 C．电烙铁 D．电视机
7．如图所示的电路，电源电压U=12V保持不变，滑动变阻器R0标有“100Ω 1A”字样，灯泡L标有“6V 6W”字样（灯丝电阻不随温度而变化），电流表量程为0～0.6A，电压表量程为0～15V. 为了确保测量准确，要求电表的示数不小于其最大测量值的1/3，要使测量准确并确保电路安全，下列判断正确的是
人教版九年级物理第十八章《电功率》单元测试题及答案(含两套题)
1 / 16 人教版九年级物理第十八章《电功率》
单元测试题及答案
题号 一 二 三 四 总分
得分
（满分：100分 时间：60分钟）
一、选择题（每小题3分，共36分）
1.下列家用电器，利用电流的热效应工作的是（ ）
A.洗衣机 B.电视机 C.电冰箱 D.电饭煲
2.电炉通电一段时间后，电炉丝热得发红，而与电炉丝相连的导线几乎不发热，这主要是因为（ ）
A.通过导线的电流大于通过电炉丝的电流
B.导线的电阻远大于电炉丝的电阻
C.通过导线的电流小于通过电炉丝的电流
D.导线的电阻远小于电炉丝的电阻
3.电能表可以直接测量（ ）
A.电流通过用电器所做的功 B.电路两端的电压
C.电路中的电流 D.用电器消耗的电功率
4.家用空调正常工作时的电功率最接近（ ）
A.1000W B.100W C.10W D.1W
5.小红在做“探究串联电路电压的规律”实验时，连好了如图3所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（ ）
A.灯泡L2发生了断路
B.灯泡L2发生了短路
C.由于灯泡L2的电阻较大，其实际功率较小
D.由于灯泡L2的电阻较小，其实际功率较小 2 / 16 6.如图5所示电路，电源电压为12V且保持不变。闭合开关S，当滑片P置于变阻器的中点时，电压表的示数为4V；当滑片P置于变阻器的b端时，电压表的示数变化了2V，在10s内定值电阻R1产生的热量为60J。则下列结果正确的是（ ）
A.电路中的最小电流为1.5A
B.滑片P在中点时，9s内滑动变阻器R消耗的电能为60J
C.R先后两次消耗的电功率之比为8﹕9
