容积泵的工作原理分类及特点
各种泵的工作原理及性能特点
各种泵的工作原理及性能特点泵是一种机械设备，主要用于将液体或气体从一个位置转移至另一个位置。
根据不同的使用场景和工作原理，泵可以分为多种类型，如离心泵、容积泵、推进器泵等。
以下是各种泵的工作原理及性能特点的详细介绍。
1.离心泵：离心泵是常见的一种泵，其工作原理基于离心力。
当泵的叶轮旋转时，液体受到离心力的作用，被推向泵出口。
离心泵的性能特点包括：-适用于输送流体量大的情况；-能够处理柱塞和颗粒等微小物质；-需要处理的液体体积不能过低。
2.容积泵：容积泵的工作原理是通过改变容积来吸入和排出液体。
容积泵通常有柱塞、齿轮和膜片等类型。
容积泵的性能特点包括：-能够在相对较高的压力下工作；-输送液体时无脉动；-对液体的温度和粘度要求较高。
3.推进器泵：推进器泵也被称为混流泵，其工作原理类似于螺旋桨。
其结构是一个螺旋状的叶轮，通过旋转使液体产生推进力。
推进器泵的性能特点包括：-适用于输送大量流体；-能够在相对较低的启动扭矩下运行；-能够处理高温和高粘度的液体。
4.旋涡泵：旋涡泵是一种利用涡流效应工作的泵。
当泵叶轮旋转时，产生的旋涡将液体吸入并向出口推动。
旋涡泵的性能特点包括：-适用于输送清水和污水等易于承载物质的介质；-能够处理颗粒物较小的液体；-需要与液体接触的部分对腐蚀性较强的介质要求较高。
5.射流泵：射流泵的工作原理是通过高速喷口产生的射流动能来吸入和推出液体。
射流泵的性能特点包括：-操作简单，结构简单；-不需要机械转动的部分，不易损坏；-输送压力相对较低。
6.旋流泵：旋流泵利用旋流效应将液体加速旋入高速旋流，使固体颗粒集中在离心力作用下从出口排出。
旋流泵的性能特点包括：-能以较低的能耗处理大量固体颗粒的介质；-适用于处理高黏度和易结垢的液体。
除了上述泵的类型外，还有许多其他类型的泵，如自吸泵、混合流泵、轴流泵等。
每种类型的泵都有自己独特的工作原理和性能特点，适用于不同的工作环境和介质。
在选择泵时，需要根据具体的要求和条件来选取最合适的泵型。
容积式泵工作原理
容积式泵工作原理
容积式泵是一种通过改变工作腔容积来实现液体的进出运输的泵类产品。
其工作原理基于泵体内一个或多个密封的腔室与进出口管道相连，在泵体容积不断变化的驱使下，通过吸入与排出液体来完成泵送作业。
具体来说，容积式泵的工作原理可以分为四个步骤：
1. 吸入过程：泵体腔室容积扩大，通过泵的进口管道，建立与输送介质（液体）的连接。
在泵体容积扩大的同时，泵体内的压力降低，使得输送介质从外界或储存区域被吸入到腔室中。
2. 封闭过程：当进口管道与外界隔断后，泵体腔室容积开始减小，容积减小导致介质压力升高。
此时泵腔的密封性能起到关键作用，确保泵体内的介质只能进入或退出泵腔，而不会流向其他方向。
3. 排出过程：泵腔室容积继续减小，由于介质在泵腔中的压力增加，将推动介质通过排出管道从泵体中排出。
排出过程中，泵的出口也要被封闭，以确保液体流向所需位置。
4. 返回过程：当泵腔室容积进一步增加时，泵体内的压力下降，泵腔与外界连接重新建立，且压力在出口和入口之间平衡。
此时，泵体再次开始吸入过程，循环重复以上步骤。
通过以上循环过程，容积式泵能够将介质连续地从进口吸入，并通过泵体的减容、增容来完成液体的输送。
容积式泵由于其
工作原理的特点，适用于对介质不需要高于大气压的增压的场合，常用于输送和加压液体、流体调节和供应等领域。
容积式泵的分类及原理介绍
3.1 柱塞泵
➢ 优缺点 优点：柱塞泵具有压力高、结构紧凑、效 率高、排量调节方便等； 缺点：结构较复杂，价格高，对液体中的 污染也比较敏感。
3.1 柱塞泵
➢ 分类（按往复式阀配流中柱塞个数）
单柱塞泵
三柱塞泵
3.1 柱塞泵
➢ 分类（按柱塞在缸体内的排列方式分）
出液体体积，即在不考虑泄漏情况下，泵每 转所能排出液体体积。也称几何排量/理论 排量。
注意：排量是指转排量（与角排量区别）
二、容积式泵的基本性能参数
3.流量（q表示,单位:m3/s或l/min）
（1）理论流量：无泄漏时，单位时间内泵排
出液体体积。当泵转速为np时， qt V p n p
（2）泵的实际流量 ：泵工作时实际出口流
一、泵的工作原理和分类 泵按其排量是否可调，分为：定量泵和变量泵。
液压泵的图形符号 a)单向定量泵 b)双向定量泵 c)单向变量泵 d)双向变量泵
泵类机械
一、泵的工作原理和分类
容积式泵 非容积式泵
柱塞泵 蠕动泵 齿轮泵 隔膜泵 叶片泵
螺杆泵 离心泵 轴流泵 其它
轴向柱塞泵 径向柱塞泵 往复柱塞泵
3.2 齿轮泵 3.2.1外啮合齿轮泵
吸油过程：轮齿脱开啮合→V↑→p↓→吸油； 排油过程：轮齿进入啮合→V↓→p↑→排油。
动画1
动画2
3.2 齿轮泵 3.2.2内啮合齿轮泵
1.分类：渐开线齿轮泵；摆线齿轮泵。
内啮合齿轮泵 1—外齿轮，2—内齿轮，3—隔板
3.2 齿轮泵
➢ 3.2.2.1渐开线齿轮泵
量。 记泵泄漏流量ql，有:q= qt ql （3）额定流量qn ：在额定转速和额定压力

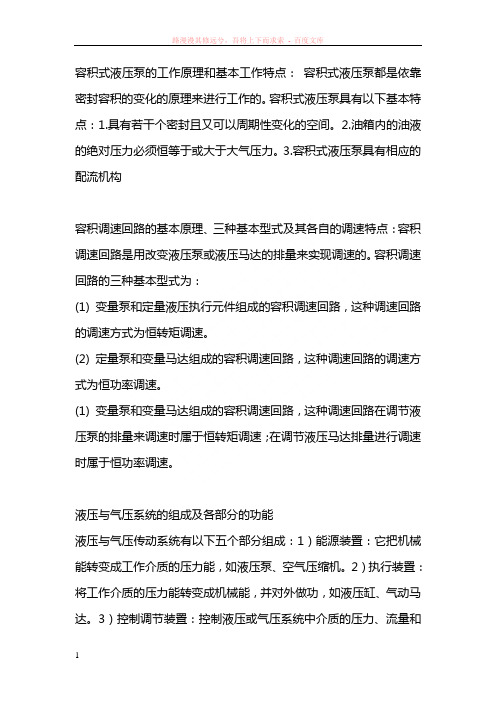

容积式液压泵的工作原理和基本工作特点
容积式液压泵的工作原理和基本工作特点：容积式液压泵都是依靠密封容积的变化的原理来进行工作的。
容积式液压泵具有以下基本特点：1.具有若干个密封且又可以周期性变化的空间。
2.油箱内的油液的绝对压力必须恒等于或大于大气压力。
3.容积式液压泵具有相应的配流机构容积调速回路的基本原理、三种基本型式及其各自的调速特点：容积调速回路是用改变液压泵或液压马达的排量来实现调速的。
容积调速回路的三种基本型式为：(1) 变量泵和定量液压执行元件组成的容积调速回路，这种调速回路的调速方式为恒转矩调速。
(2) 定量泵和变量马达组成的容积调速回路，这种调速回路的调速方式为恒功率调速。
(1) 变量泵和变量马达组成的容积调速回路，这种调速回路在调节液压泵的排量来调速时属于恒转矩调速；在调节液压马达排量进行调速时属于恒功率调速。
液压与气压系统的组成及各部分的功能液压与气压传动系统有以下五个部分组成：1）能源装置：它把机械能转变成工作介质的压力能，如液压泵、空气压缩机。
2）执行装置：将工作介质的压力能转变成机械能，并对外做功，如液压缸、气动马达。
3）控制调节装置：控制液压或气压系统中介质的压力、流量和流动方向的装置，如各类液压阀、气动阀等。
4）辅助装置：主要指油箱、管路、过滤器等除以上三种以外的装置，保证系统可靠、稳定工作。
5）工作介质：传递能量的流体，主要指液压油和压缩空气。
流量控制阀的基本原理和分类以及影响节流阀流量的因素流量控制阀是依靠改变阀口的通流面积的大小或通流通道的长短来控制流量的液压阀。
节流阀的节流口通常有三种基本型式：薄壁小孔、细长小孔和厚壁小孔。
影响节流阀流量的因素包括：(1) 压差对流量的影响：节流阀两端压差变化时，通过的流量也要发生变化。
(2) 温度对流量的影响：油温会影响到油液的粘度，因此油温变化时流量也会随之改变。
(3)节流口的堵塞：节流阀的节流口可能会因油液中的杂志而局部堵塞，这就改变了原有的节流口通流面积的大小，从而使流量发生变化。
容积泵原理
第二章容积泵容积泵(又称正排量泵)是依靠工作室的周期性容积变化而输送液体的，其分类如表2—1。
表2—1 容积泵的大致分类表2—1所示容积泵中除液环泵是一种气体输送机械外，其余所有泵的共同特点是：(1)平均流量恒定。
即泵的流量只取决于工作室容积的变化值及其频率，理论上与排出压力无关，且与输送液体的温度；粘度等物理、化学性质无关(实际上，由于介质的性质和排出压力不同，密封或泵阀处的泄漏量也有所不同，因此也可以说有一点关系)。
当泵的转速一定时，泵的流量即是恒定的，(2)泵的压力取决于管路特性。
如果输送的流体是不可压缩的，在理论上可以认为容积泵的排出压力将不受任何限制，即可根据泵装置的管路特性，建立泵的任何所需的排出压力，泵的铭牌上排出压力都有规定，这并不是说该泵的排出压力不会再升高，而只是说，由于受到配带原动机的额定功率和泵本身结构强度的限制，不允许高出这一排出压力使用而已。
容积泵允许降压使用，此时不会产生超载，也没有机件损伤的问题，只是没有充分发挥原设计的功能而已。
(3)对输送的液体有较强的适应性，原则上可以输送任何介质，不受其物理性能或化学性能的限制。
当然在实际应用中，有时也会遇到不能适应的情况，但其原因多半是因为与液体接触的材料和制造工艺以及密封技术暂时不能解决的缘故。
其他类型泵就不能做到这一点。
(4)具有良好的自吸性能，启动前通常不需灌泵。
第一节往复泵往复泵是泵类产晶中出现最早的一种，至今已有2100多年的历史，往复系包括活塞泵，和柱塞泵。
它适于输送流量较小，压力较高的多种介质，如低粘度，高粘度、易燃，易焊、剧毒等多种液体。
特别是当流量小于l00m3／h，排出压力大于10MPa时更加显示出它有较高的效率和良好的运行性能。
因此直至目前仍广泛应用于国民经济的各个领域中，如在石油工业中用它来输送原油，柴油或盐水，作为油井压井、输油管线再启动以及清管器动力等。
一、往复泵的工作原理及分类(一)住复泵的工作原理如图2-1所示，往复泵通常由两部分组成。
容积泵基础知识
沖洗入口
用在單軸封上，以外接乾淨的流體沖進軸封來冷卻。 通常在自身流體含顆粒不適合作沖洗時使用。 外接沖洗液最後會混入製程中，必須考慮其相容性。
二、容积泵密封
vent to safe area
放空阀 (一般置长开位置)
节流孔板 球阀
液位开关 (高)
液位开关 (低)
压力表 压力开关 液位计
Drain
轴转速: 从 2 到 25 m/s
T2800E
二、容积泵密封
2.2 容积泵的机械密封原理
机械密封概述:
定义:机械密封(端面密封)--由至少一对垂直于轴线的端面在流体压力和补赏机构
弹力(或磁力)的作用下以及辅助密封的配合下,保持贴合并相对滑动而构成
防止流体泄漏的装置.
基本结构:
端面密封磨擦付 缓冲补赏和压紧机构 辅助密封(二级密封挠性元件) 传动机构
二、容积泵密封
2.1 密封类型的分类
密封根据F使am用ily的A辅- 橡助胶密波封纹的管不同进行分类：
Family B - 橡胶O形圈 Family C - PTFE 波纹管 Family D - 楔形环密封 Family E - 成型金属波纹管密封 Family F - 焊接金属波纹管密封 Family G - 非接触干气密封
密封类型 T609 T64 0
温度: - 75oC 到 +430oC 压力: 达35 Bar 轴转速: 达25 m/s
二、容积泵密封
Family G 非接触密封
静止动环 旋转静环
螺旋槽 技术
服务领域： 适用于石油和石化过程中的 易挥发介质
密封类型
T2800
温度: - 40oC 到 +260oC 压力(2800) : 真空到 21 Bar 压力(2800E) : 真空到 16 Bar
容积式泵的工作原理
容积式泵的工作原理
容积式泵是一种通过容积变化产生压力差的泵，其工作原理可分为四个基本步骤：
1. 吸入阶段：泵的吸入腔体扩大，形成负压区域，使得进流管路中的介质被吸入泵内。
2. 封闭阶段：泵的吸入腔体与流出腔体之间的连通通道被关闭，避免介质返流。
同时，泵的吸入腔体逐渐缩小，将吸入的介质逐渐压缩。
3. 推压阶段：泵的流出腔体的容积减小，导致压力升高，介质被推出泵体。
4. 排放阶段：泵的流出腔体继续缩小，推出泵体的介质排放至出流管路。
容积式泵通过不断改变各腔体的容积，使得介质在不同腔体间被推压、流动。
泵体内部通常设置配流机构，如齿轮或柱塞等，用于控制各腔体之间的连通与关闭。
由于泵体内没有旋转部件，因此具有较好的密封性能和抗污染能力。
容积式泵广泛应用于多种工业领域，如化工、石油、食品、医药等。
简述容积式泵的工作原理
简述容积式泵的工作原理
1 容积式泵的工作原理
容积式泵是一种特殊的离心泵，它由一台发动机，定子和转子三
部分组成，可用来将液体从低压区输送到高压区。
它利用内部转动转子，让流体从容积活塞中涌出，涡轮特性使得它具有几十倍的超高压。
运行原理如下：发动机驱动定子的旋转，定子的旋转会打开转子
上的衔接活塞，使囊状圆柱容积和形状发生变化，随着容积变得流体
也由此产生运动，转子把容积装料引入到泵壳中，在紊流作用下，流
体经过转子向腔体外排出，当流体排出之时，衔接活塞就会关闭，容
积空间就恢复到以前状态，随后定子继续旋转，把流体从定子腔壳中
取出，重复上述动作，完成抽出液体的工作，实现输送流体的功能。
容积式泵的轴向负荷相对较小，且噪音较小，同时可提供较高的
压力。
它不仅适用于一个特定的流体，还可以搭配多种结构和形状，
用于输送多种粘性流体。
另外，它还具备良好的调节功能，用以调节
流量、流速和压力，使得它拥有更广泛的应用前景。
容积式泵的运行非常稳定，且有很高的功率效率，能够满足各种
不同的工况需求，也是现今工业中使用较为普遍的泵类产品。
有一些
全新的容积式泵技术已经开始出现，预计未来会在泵的应用范围内进
一步拓展。
总的来说，容积式泵具有很强的发动机性能，能够有效提升压力，轴向负荷相对较小，噪音相对较低，结构复杂，兼容性较好，能够非
常有效地进行液体输送，是一种可靠、可扩展的输送工具。
简述容积式泵的工作原理
简述容积式泵的工作原理
容积式泵是一种流体输送机械，是以容积的变化来实现压力的变化，使流体循环或输送的一种机械。
它可以将低压和低流量的流体进行加压输送，并可以实现流量的调节。
容积式泵的工作原理包括叶轮的旋转，容积变化和流体运动三部分。
叶轮的旋转是容积式泵的核心，它是由一个轴承30相连的叶轮组成的。
叶轮的形状决定了叶片弯曲度，也决定容积式泵的吸力大小，因此正确的叶轮形状对于工作效率非常重要。
容积变化是容积式泵的基本原理。
当叶轮旋转时，叶轮和叶片之间会产生容积变化，即叶片和叶轮之间的空间会发生变化，从而产生抽吸力和排放力。
这种容积变化可以提高泵的效率，使得容积式泵的输出功率可以大大提高。
流体运动是容积式泵的第三部分，它是基于流体力学原理的，当叶轮旋转时，抽吸口处的流体会因为叶轮的旋转而发生流动，从而形成容积式泵的压力动力。
流体运动一般有开式、封闭式和多级式三种，它们都依赖于流体运动的原理来实现机械功率，从而提高容积式泵的性能。
容积式泵的工作原理可以总结为由叶轮的旋转、容积变化和流体运动三部分构成的。
叶轮的旋转可以产生抽吸力和排放力，从而改变容积；容积变化可以产生压力改变，从而提高泵的效率；流体运动可以产生机械功率，从而提高容积式泵的性能。
因此，容积式泵具有输出高压低流量、调节流量、工作效率高等特点，被广泛应用于化工、
石油、矿山、能源、冶金、制药、水处理等领域。
容积式泵工作原理
容积式泵工作原理
容积式泵是一种通过改变泵腔内的容积来实现液体或气体的加压和输送的装置，其工作原理可以简述如下：
1. 泵腔：容积式泵通常由一个或多个泵腔组成，泵腔内部是一个可变的密闭空间。
2. 吸入过程：泵腔在工作开始时，先进行吸入过程。
通过扩大泵腔的容积，使泵腔内部的压强低于外部压强，液体或气体会被进入泵腔中。
3. 转动机构：容积式泵通常通过旋转或移动柱塞、活塞、叶片等装置来改变泵腔的容积。
这个转动机构通常由外部能源提供动力，例如电机。
4. 压缩过程：当泵腔内吸入液体或气体后，转动机构开始向泵腔施加力量，使泵腔容积减小。
这样，泵腔内的液体或气体被压缩，并随之增加了密度和压力。
5. 排出过程：当泵腔容积减小到最小值时，泵腔内的液体或气体被迫出泵腔。
通过排出口进一步推动工作物质，液体或气体被输送到目标位置。
总的来说，容积式泵的工作原理是通过改变泵腔的容积，来实现吸入、压缩和排出液体或气体的过程。
这种泵具有较高的压力和流量稳定性，适用于对流量和压力要求较高的工况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
容积泵的工作原理分类及特点
1、容积泵的工作原理（回转式）
动力通过轴传给齿轮，一对同步齿轮带动泵叶作同步反向旋转运动，使进口区产生真口，降介质吸入，随泵叶的转动，将介质送往出口，继续转动，出口腔容积变小，产生压力（出口高压区）将介质输出。
由于容积泵转数较低、自吸能力较强、流动性能较差的高粘介质，有充分时间和速度充满空穴，所以，该类型泵适用于高粘介质。
泵内部密封面。
内泻较小，所以泵的效率较高，可达 70 ％以上，同时可以达到高压输送介质，并且对粘度较小的介质也有良好的适应性。
2、容积泵的分类及特点
容积式泵分为往复式和回转式二大类，回转式容积泵与往复式容积泵相比，回转式泵没有吸、排液阀，不会向往复泵那样，因高粘度液体对阀门的正常工作有影响，泵效随粘度提高而快速降低。
而且在输送液体粘度提高时，泵转数的下降比往复泵小，因而，在输送高粘度液体或液体粘度变化较大时，采用回转式溶剂泵比采用往复式容积泵更为适宜。
回转式容积泵分：齿轮泵、旋转活塞泵、螺杆泵、和滑片泵等几类。
具有转数低、效率高、自吸能力强、运转平稳、部分泵可预热等特点，广泛用于高粘介质的输送。
缺点：占地面积大，建筑投入大，体积大，重量重。
