夹胶玻璃规格及中空玻璃计算
中空夹胶玻璃的计算(内中空)
第二节中空夹胶玻璃的计算（内层中空）幕墙采用6mm的钢化玻璃＋1.52PVB＋6mm的钢化玻＋12A＋8mm的钢化玻璃的中空夹胶玻璃，选取标高20m处为计算部位，玻璃分格高度H＝1.5 m，玻璃分格宽度B＝2 m。
局部风压体型系数μs1取2.0（建筑结构荷载规范7.3.3）。
1.玻璃强度计算风荷载标准值为W k＝βgZ·μs1·μz·W o（玻璃幕墙工程技术规范5.3.2）＝1.921×2×.836×.45（一定要注意查地区）（建筑结构荷载规范GB50009）计算书-简洁版（按excel取注意地区地面粗糙度）＝1.445KN／m2（高度变化系数与阵风系数条文说明中有说如何取）水平分布地震作用标准值为q Ek＝βe·αmax·γ玻·t·10-3（玻璃幕墙工程技术规范5.3.4）＝5×.16×25.6×20×10-3＝.41KN／m2（水平地震影响系数最大值）先按中空玻璃计算，荷载按下式分配作用在夹层玻璃上的荷载按下式计算：W k12＝1.1×W k×(t13+t23)/(t13+t23+t33)＝.727KN／m2（玻璃幕墙工程技术规范6.1.5-1）（只有中空的外层玻璃才有1.1倍系数）q Ek12＝βe·αmax·γ玻·(t1+t2)·10-3＝.246KN／m2（玻璃幕墙工程技术上规范6.1.5-2）作用在单片玻璃上的荷载按下式计算:W k3＝ W k×t33 / (t13 + t23 + t33)＝.784KN／m2q Ek3＝βe·αmax·γ玻·t3·10-3＝.164KN／m2按夹层玻璃计算，荷载按下式分配作用在第一片玻璃上的荷载按下式计算：W k1＝ W k12×t13 / (t13 + t23)＝.364KN／m2q Ek1＝ q Ek12×t13 / (t13 + t23)＝.123KN／m2作用在第二片玻璃上的荷载按下式计算：W k2＝ W k12×t23 / (t13 + t23)＝.364KN／m2q Ek2＝ q Ek12×t23 / (t13 + t23)＝.123KN／m2①风荷载作用下应力标准值按下式分别在三个单片玻璃上计算σwk＝6·η·ψ1·W k·a2/t2（玻璃幕墙工程技术规范6.1.2-1）式中:σwk—风荷载作用下的应力标准值，(N/mm2)；a——矩形玻璃板材短边边长，(mm)；t——玻璃的厚度，(mm)；ψ——弯曲系数，按a/b的值查表（玻璃幕墙工程技术规范P39表6.1.2-2）（按EXCEL）η——折减系数，按θ查表（玻璃幕墙工程技术规范P39表6.1 .2-2）（线性插值，自己算）θ1＝(W k1＋0.5·q Ek1)·a4/(E·t14)＝(.364＋0.5×.123)×10-3×15004/(0.72×105×64)＝23.08查表取η1＝.9077θ2＝(W k2＋0.5·q Ek2)·a4/(E·t24)＝(.364＋0.5×.123)×10-3×15004/(0.72×105×64)＝23.08查表取η2＝.9077θ3＝(W k3＋0.5·q Ek3)·a4/(E·t34)＝(.784＋0.5×.164)×10-3×15004/(0.72×105×84) ＝14.87查表取η3＝.9405则σwk1＝6·η1·ψ1·W k1·a2/t12＝6×.9077×.0683×.364×10-3×15002/62＝8.46 N/mm2σwk2＝6·η2·ψ1·W k2·a2/t22＝6×.9077×.0683×.364×10-3×15002/62＝8.46 N/mm2σwk3＝6·η3·ψ1·W k3·a2/t32＝6×.9405×.0683×.784×10-3×15002/82＝10.62 N/mm2②地震作用下应力标准值按下式分别在三个单片玻璃上计算σEk＝6·η·ψ1·q Ek·a2/t2式中:σEk—地震作用下的应力标准值，(N/mm2)；η——取风荷载作用下应力计算时的值则σEk1＝6·η1·ψ1·q Ek1·a2/t12＝6×.9077×.0683×.123×10-3×15002/62＝2.86 N/mm2σEk2＝6·η2·ψ1·q Ek2·a2/t22＝6×.9077×.0683×.123×10-3×15002/62＝2.86 N/mm2σEk3＝6·η3·ψ1·q Ek3·a2/t32＝6×.9405×.0683×.164×10-3×15002/82＝2.22 N/mm2③玻璃的应力组合设计值按下式分别在三个单片玻璃上计算σ＝ψw·γw·σwk＋ψe·γe·σEk（玻璃幕墙工程技术规范5.4.1）则σ1＝ψw·γw·σwk1＋ψe·γe·σEk1＝1.0×1.4×8.46＋0.5×1.3×2.86＝13.7N/mm2<f a＝84N/mm2σ2＝ψw·γw·σwk2＋ψe·γe·σEk2＝1.0×1.4×8.46＋0.5×1.3×2.86＝13.7N/mm2<f a＝84N/mm2σ3＝ψw·γw·σwk3＋ψe·γe·σEk3＝1.0×1.4×10.62＋0.5×1.3×2.22＝16.31N/mm2<f a＝84N/mm2（玻璃幕墙工程技术规范5.2.1）所以玻璃强度满足要求。
夹胶中空夹胶玻璃玻璃的计算
夹胶中空夹胶玻璃的力学计算1、计算的基本数据标 高Z： 100 M玻璃高度h： 1500 mm玻璃宽度b： 1200 mm玻璃的配置为： 6(外片low-e钢化)/0.38PVB/6+9A+6/0.38PVB/6 风荷载的标准值WK： 1.2 KN/M2 (见P3表1-1)雪荷载的标准值SK： 1.2 KN/M2 (见P4表2-1) 玻璃与水平面的夹角：α= 90 °2、幕墙玻璃在垂直于玻璃平面的风荷载作用下的最大应力：玻璃的受力图如下：上图中W G Sk qE分别表示风荷载、重力荷载、雪荷载、地震荷载。
根据规范要求，将以上荷载，分别进行组合、分配，最后计算外片、中片、内片玻璃的受力。
分解和组合按下图流程进行计算。
当α＝90°时不考虑重力和雪荷载的作用。
各片的力的分配按下式计算：1）第1片和第2片玻璃直接承受风荷载作用为：334312312121.1t t t w w k += （2-1）2）第3片和第4片玻璃直接承受风荷载作用为：33431233434t t t w w k += （2-2） 3）第1片玻璃直接承受风荷载作用为：323131121t t t w w += （2-3）4) 第2片玻璃直接承受风荷载作用为：323132122t t t w w += （2-4）5）第3片玻璃直接承受风荷载作用为：343333343t t t w w += （2-5）6) 第4片玻璃直接承受风荷载作用为：343334344t t t w w += （2-6）各片玻璃承受的雪荷载参照以上的公式进行力的分配计算。
各片玻璃的重力荷载和地震荷载，在夹胶玻璃上进行组合，然后根据玻璃的厚度进行分配计算（参照公式2-3到6）。
其中，t 1、t 2、t 3、t 4分别表示第1、2、3、4片玻璃的厚度。
t 12表示第1、2片玻璃的等效厚度，t 34表示第3、4片玻璃的等效厚度，其等片有效厚度按式2-8和2-9计算。
Mathcad - 2.1 中空夹胶玻璃(8+8+8)计算
内部参数定义2.1 中空夹胶玻璃（8+8+8）计算1、计算说明玻璃材料弹性模量强度设计值E glass 72000N mm 2−⋅:=f g 84N mm 2−⋅:=玻璃尺寸玻璃高度 玻璃宽度 H 2220mm :=B 1500mm :=玻璃厚度 t in 8mm:=t out 88+()mm :=2 、荷载计算1） 、风荷载计算相关系数计算标高以及场地类型 Z 178.36m:=K场地类型C 场地0.85→:=α粗糙度αC 0.22→:=阵风系数计算 βgz K 场地类型12μf +()⋅:=μf 0.39=βgz 1.51=风压高度变化系数计算 δ高度系数C 高度:=μz 2.19=体型系数计算 风压系数 μs1 2.0:=γw 1.4:= 风荷载计算基本风压计算 参考规范风压标准值计算 ωo 0.75KPa:=W code βgz μz ⋅μs1⋅ωo ⋅:=W code 4.96KPa⋅=最不利风压标准值计算 风压设计值计算W k max W code 1KPa , ():=W sj γw W k ⋅:=W k 4.96KPa⋅=W sj 6.95KPa⋅=2） 、玻璃自重计算玻璃参数 6mm+6mm 玻璃分格高玻璃厚度 玻璃的体积密度 H 2220mm=t t in t out +:=ρglass 25.6KN m 3−⋅:= 玻璃自重设计值 q glass 0.61KPa ⋅=G glass q glass B ⋅H⋅:=G glass 2.05KN ⋅=3) 、地震荷载计算地震参数水平地震影响系数（7 度） 地震作用分项系数 动力放大系数 αmax 0.08:=γE 1.3:=βE 5.0:= 垂直于玻璃幕墙平面的分布水平地震作用标准值垂直于玻璃幕墙平面的分布水平地震作用设计值q Ek βE αmax ⋅q glass⋅:=q Ek 245.76Pa=q E q Ek γE⋅:=q E 319.49Pa=3、 荷载分配玻璃厚度外片玻璃厚度 内片玻璃厚度t 2t in 8mm=:=风荷载分配分配到外片玻璃上的风荷载标准值 分配到内片玻璃上的风荷载标准值W k1 3.64KPa ⋅=W k2 1.82KPa⋅=分配到外片玻璃上的风荷载设计值 分配到内片玻璃上的风荷载设计值W d1 5.1KPa ⋅=W d2 2.55KPa⋅=地震荷载 分配到外片玻璃上的地震荷载标准值分配到内片玻璃上的地震荷载标准值分配到外片玻璃上的地震荷载设计值分配到内片玻璃上的地震荷载设计值冲击荷载（GB 50009-2001 4.5.2.2）q imposed 1KN m 1−⋅:=注：保守考虑 冲击荷载全部由内片玻璃承担4、 强度验算due to Wind loaddue to Imposed load风载产生的最大应力 冲击荷载产生的最大应力 σwl 30.3MPa:=σil 10.7MPa:=内片玻璃设计应力值 （钢化玻璃）f g 84MPa:=因此σwl f g <σil f g <∧()"OK!满足要求！"=5、 挠度验算due to Wind loaddue to Imposed load玻璃跨中挠度 容许挠度Δwl 22.4mm:=Δil 6.3mm:=Δallow 25mm=因此Δwl Δallow <Δil Δallow <∧()"OK!满足要求！"=。
中空夹胶玻璃规格表示方法
中空夹胶玻璃规格表示方法
中空夹胶玻璃的规格表示方法通常包括以下几个方面：
1. 玻璃厚度：以毫米（mm）为单位表示，例如5mm、6mm等。
2. 中空层厚度：即两块玻璃之间的中空层厚度，以毫米（mm）为单位表示。
常见的中空层厚度有12mm、15mm、16mm等。
3. 中空层填充气体：中空层中常常填充一种或多种气体，如干燥空气、氩气等。
这通常在规格中进行说明。
4. 夹胶层：指用于粘合两块玻璃的夹胶材料，如聚硫橡胶、丁基橡胶等。
夹胶层的材料和厚度也会在规格中进行说明。
综合以上几个方面，一般的中空夹胶玻璃规格表示方法可以是：
玻璃厚度 - 中空层厚度 - 中空层填充气体 - 夹胶层材料/厚度
例如：6mm-16mm-氩气-丁基橡胶/0.76mm。
中空夹胶钢化玻璃计算参数及介绍
021 台玻中空钢化夹胶玻璃6LOW-E+12A +6+1.14PVB+612A 是空气层厚度12mm1.14pvb 是1.14mmPVB 胶片厚度批发零售460.00 平方 台玻集团长江玻璃有限公司南京总代理2009-12-23 22台玻钢化夹胶玻璃8+1.52+8270.00 平方 台玻集团长江玻璃有限公司南京总代理 2009-12-2323台玻钢化夹胶玻璃8+1.14+8261.00 平方 台玻集团长江玻璃有限公司南京总代理 2009-12-2324台玻钢化夹胶玻璃6+1.14+6266.00 平方 台玻集团长江玻璃有限公司南京总代理 2009-12-2325镀膜钢化夹胶玻璃8+1.14PVB+6(镀膜)260.00 平方 台玻集团长江玻璃有限公司南京总代理2009-12-2326双钢化夹胶玻璃5+0.76+5150.00 m2南京昌达玻璃公司 2009-12-2327钢化夹胶玻璃10+0.76+10230.00 平方 南京飞天玻璃实业有限公司 2009-12-2328 钢化夹胶玻璃 耀皮双钢6＋0.76＋6230.00 270.00 m2上海耀华皮尔金顿玻璃有限公司 2009-12-1529 钢化夹胶玻璃 耀皮双钢8＋0.76＋8270.00 320.00 m2上海耀华皮尔金顿玻璃有限公司2009-12-1530钢化夹胶玻璃5-0.76A-5mm100.00 125.00 m2源来玻璃深加工 2009-12-09 31钢化夹胶玻璃8-0.76A-8m m132.00 165.00 m2源来玻璃深加工 2009-12-0932钢化夹胶玻璃5-0.76A-5mm104.00130.0m2 星星玻璃2009-12-0933钢化夹胶玻璃6-0.76A-6mm116.00145.0m2 星星玻璃2009-12-0934钢化夹胶玻璃5-0.76A-5mm80.00100.0m2重庆安特玻璃技术有限公司2009-12-0935钢化夹胶玻璃12+12mm 238.50265.0㎡台玻工业集团成都公司2009-12-0836钢化夹胶玻璃10+10mm 222.30247.0㎡台玻工业集团成都公司2009-12-0837钢化夹胶玻璃8+8mm 205.20228.0㎡台玻工业集团成都公司2009-12-0838钢化夹胶玻璃5+5mm 162.00180.0㎡台玻工业集团成都公司2009-12-0839钢化夹胶玻璃12+12mm 238.50265.0m2中国南玻集团股份有限公司2009-12-0840钢化夹胶玻璃10+10mm 222.30247.0m2中国南玻集团股份有限公司2009-12-08玻璃知识：中空玻璃1.1用途简介中空玻璃是一种以两片或多片玻璃组合而成，玻璃与玻璃之间的空间和外界用密封胶隔绝，里面是空气或其他特殊气体。

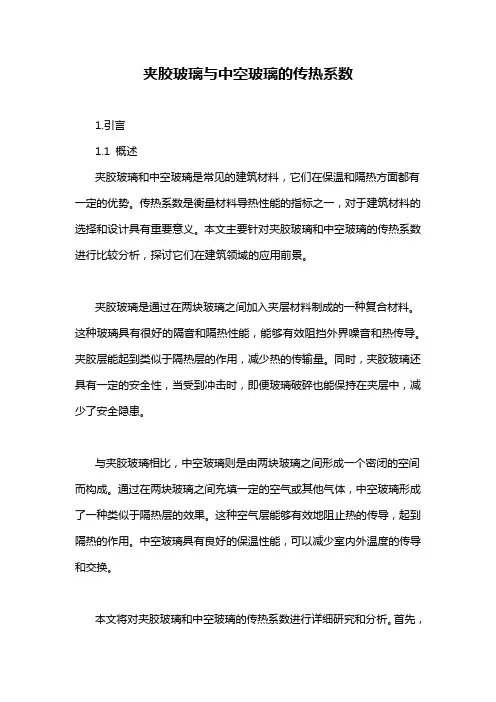

夹胶玻璃与中空玻璃的传热系数
夹胶玻璃与中空玻璃的传热系数1.引言1.1 概述夹胶玻璃和中空玻璃是常见的建筑材料，它们在保温和隔热方面都有一定的优势。
传热系数是衡量材料导热性能的指标之一，对于建筑材料的选择和设计具有重要意义。
本文主要针对夹胶玻璃和中空玻璃的传热系数进行比较分析，探讨它们在建筑领域的应用前景。
夹胶玻璃是通过在两块玻璃之间加入夹层材料制成的一种复合材料。
这种玻璃具有很好的隔音和隔热性能，能够有效阻挡外界噪音和热传导。
夹胶层能起到类似于隔热层的作用，减少热的传输量。
同时，夹胶玻璃还具有一定的安全性，当受到冲击时，即便玻璃破碎也能保持在夹层中，减少了安全隐患。
与夹胶玻璃相比，中空玻璃则是由两块玻璃之间形成一个密闭的空间而构成。
通过在两块玻璃之间充填一定的空气或其他气体，中空玻璃形成了一种类似于隔热层的效果。
这种空气层能够有效地阻止热的传导，起到隔热的作用。
中空玻璃具有良好的保温性能，可以减少室内外温度的传导和交换。
本文将对夹胶玻璃和中空玻璃的传热系数进行详细研究和分析。
首先，我们将介绍夹胶玻璃的传热系数，并对其影响因素进行探讨。
其次，我们将对中空玻璃的传热系数进行分析，包括空气层厚度、玻璃间距等因素对传热系数的影响。
通过对两种玻璃传热系数的比较分析，我们将评估它们在不同应用场景中的性能优劣。
最后，我们将总结夹胶玻璃和中空玻璃的传热系数比较结果，并对它们在建筑领域的应用前景进行展望。
通过本文的研究和分析，我们将提供有关夹胶玻璃和中空玻璃的传热性能的全面了解，为建筑领域的设计和选择提供科学依据。
1.2 文章结构文章结构部分的内容可以如下所示：本文主要分为引言、正文和结论三个部分。
其中引言部分概述了夹胶玻璃与中空玻璃的传热系数问题，并介绍了文章的结构和目的。
正文部分主要分为两个部分，分别是夹胶玻璃的传热系数和中空玻璃的传热系数。
夹胶玻璃的传热系数部分将会讨论夹胶玻璃的一些基本概念，并介绍其中的第一个要点和第二个要点。
中空玻璃的传热系数部分同样会先介绍中空玻璃的基本概念，然后再阐述其中的第一个要点和第二个要点。
6+6+12+6中空夹胶玻璃重量的计算公式
我们要计算6+6+12+6中空夹胶玻璃的重量。
首先，我们需要了解玻璃的重量计算公式。
玻璃的重量（W）和其面积（A）以及厚度（T）之间的关系可以用以下的数学公式表示：W = A × T × ρ
其中，ρ 是玻璃的密度，一般取2.5 g/cm^3。
这个公式告诉我们怎样根据玻璃的面积和厚度计算其重量。
对于6+6+12+6的中空夹胶玻璃，总厚度是6+6+12+6=30mm，或者3cm。
假设我们知道玻璃的面积是A平方厘米，那么我们可以将A、T和ρ代入上式求得答案。
所以，6+6+12+6中空夹胶玻璃的重量公式为：W = A × 3 × 2.5 = 7.5*A g。
这意味着，只要我们知道玻璃的面积，就可以使用这个公式来计算其重量。
钢化中空(夹胶)玻璃计算
地震烈度玻璃种类厚度系数强度设计值00.12506钢化中空 1.2840.250.1230.27浮法中空 1.2280.330.1180.258钢化夹胶 1.25840.40.1120.332浮法夹胶 1.25280.50.10.5场地类别钢化中空夹胶 1.2840.550.0930.55A 浮法中空夹胶1.2280.60.0870.6B 10.650.080.65C 0.70.0740.7D0.750.0680.7530.80.0630.8设计基准期0.850.0580.85500.90.0530.91000.950.0480.95210.04418 8空气层(胶层)系数1系数2系数3系数4系数5单层0.01200.650.3506钢化空气层60.01480.007240.7880.2120.007249钢化空气层90.01470.006790.8010.1990.0067912钢化空气层120.0150.006250.8170.1830.006250.38夹胶厚0.38(0.375)0.0120.01180.6540.3460.01180.76夹胶厚0.76(0.75)0.01210.01170.6580.3420.01171.52夹胶厚1.52(1.5)0.01220.01140.6650.3350.0114当前选项:40.0150.006250.8170.1830.00625板厚吸收率αo:反射率γo:透过率t o:0.560.1420.0750.783180.180.0730.747 1.5100.2160.0710.7132120.2480.070.682 2.5150.2920.0680.643190.3460.0650.5894外层选项45内层选项362.124上限2下限2.5实际面积玻璃挠度透明浮法平板玻璃的吸收率、反射率与透过率玻璃弯矩系数面积系阵风系数βgzA B C D 15 1.69 1.88 2.30 3.2110 1.63 1.78 2.10 2.7615 1.60 1.72 1.99 2.5420 1.58 1.69 1.92 2.3930 1.54 1.64 1.83 2.2140 1.52 1.60 1.77 2.0950 1.51 1.58 1.73 2.0160 1.49 1.56 1.69 1.9470 1.48 1.54 1.66 1.8980 1.47 1.53 1.64 1.8590 1.47 1.52 1.62 1.81100 1.46 1.51 1.60 1.78150 1.43 1.47 1.55 1.67200 1.42 1.44 1.50 1.60250 1.40 1.42 1.46 1.553001.39 1.41 1.441.51A B CD 5 1.17 1.000.740.6210 1.38 1.000.740.6215 1.52 1.140.740.6220 1.63 1.250.840.6230 1.80 1.42 1.000.6240 1.92 1.56 1.130.7350 2.03 1.67 1.250.8460 2.12 1.77 1.350.9370 2.20 1.86 1.45 1.0280 2.27 1.95 1.54 1.1190 2.34 2.02 1.62 1.19100 2.40 2.09 1.70 1.27150 2.64 2.38 2.03 1.61200 2.83 2.61 2.30 1.92250 2.99 2.80 2.54 2.19300 3.12 2.97 2.75 2.45350 3.12 3.12 2.94 2.68400 3.12 3.12 3.122.91≥4503.12 3.12 3.12 3.12离地面或海平面高度(m) 地面粗糙度类别离地面高度(m)地面粗糙度类别风压高度变化系数μz璃挠度系数0.013020.012970.012820.012230.010130.00940.008670.007960.007270.006630.006030.005470.004960.004490.00406系数6系数7系数80000.02070.3940.6060.02150.370.630.02250.340.660.01220.6420.3570.01240.6360.3640.01290.6220.3780.02250.340.66面积系数0.9511.041.071.091.11.121.141.151.071.071.09。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
玻璃规格
5+5 一般不超过1.5*2.4米（类型一般是5+0.76PVB+5夹胶玻璃、5+1.14PVB+5夹胶玻璃）；
6+6一般不超过1.8*3.66米（类型一般是6+0.76PVB+6夹胶玻璃、6+1.14PVB+6夹胶玻璃）；
8+8、10+10 一般不超过2.4米*3.66米（类型一般是8+1.14PVB+8夹胶玻璃、8+1.52PVB+8夹胶玻璃、10+1.14PVB+10夹胶玻璃、10+1.52PVB+10夹胶玻璃）；
12+12一般不超过2.4*4.2米（类型一般是12+1.52PVB+10夹胶玻璃、
12+1.90PVB+12夹胶玻璃）；
以上玻璃基片可采用钢化或者是普玻。
玻璃重量计算过方式
取组成中空玻璃的玻璃总厚度，单位取mm；计算出玻璃的面积，单位取平方米。
玻璃重量（kg）＝厚度*面积*2.5，密封胶加铝隔条分子筛等取每延长米0.5kg，合起来就是中空玻璃重量。
比如3m*1.5m的6+12A+6中空玻璃，重量约等于：
（6+6）*（3*1.5）*2.5+2*（3+1.5）*0.5＝144kg/块。
