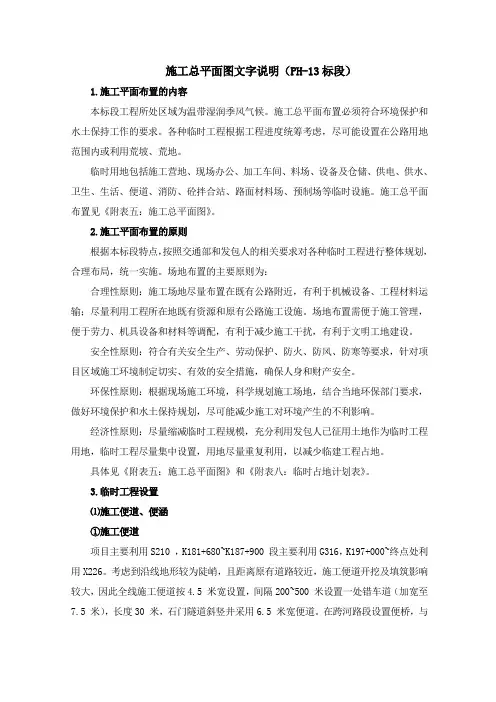

施工总平面图说明
施工总平面图说明
1.为施工服务的一切临时设施；
2.永久、半永久性的坐标位置，取土和弃土位置。
3.原有地形和等高线，一切已有的地上、地下建筑物、构筑物、铁路、道路和各种管线等；
4.一切拟建的永久建筑物、构筑物、道路和管线；
施工总平面图设计步骤如下
(应该指出，以下各设计步骤不是截然分开、各自孤立进行的，而是互相联系，互相制约的，需要综合考虑、反复修正才能确定下来。)
(一)场外交通的引入
当大量物资由公路运进现场时，由于公路布置较灵活，一般先将仓库、加工厂等生产性临时设施布置在最经济合理的地方，再布置通向场外的公路线。
(二)仓库与材料堆场的布置
当采用公路运输时，仓库的布置较灵活，一般中心仓库布置在工地中央或靠近使用的地方，也可以布置在靠近外部交通连接处。砂石、水泥、石灰、木材等仓库或堆场宜布置在施工对象附近，以免二次搬运。一般笨重设备应尽量放在车间附近，其他设备仓库可布置在外围或其他空地上。
(三)加工厂布置
一般应将加工厂集中布置在同一个地区，且多处于工地边缘。各种加工厂应与相应仓库或材料堆场布置在同一地区。
(四)布置内部运输道路
根据加工厂、仓库及各施工对象的相对位置，研究货物转运图，区分主要道路和次要道路。
1.在规划临时道路时，应充分利用拟建的永久性道路，提前修建永久性道路或者先修路基和简易路面做为施工所需的道路，以达到节约投资的目的。若地下管网的图纸尚未出全，而又必须采取先施工道路、后施工管网的顺序时，临时道路就不能完全建造在永久性道路的位置，而应尽量布置在无管网地区或扩建工程范围地段上，以免开挖管道沟时破坏路面。
2.道路应有两个以上进出口，道路末端应设置回车场，且尽量避免临时道路与铁路交叉；
场内道路干线应采用环形布置，主要道路宜采用双车道，宽度不小于6m;次要道路宜采用单车道，宽度不小于3.5m。
(五)临时水电管网及其他动力设施的布置
水电从外面接人工地，沿主要干道布置干管、主线，然后与各用户接通；，临时总变电站应设置在高压电引入处，不应放在工地中心；临时水池应放在地势较高处；设置在工地中心或工地中心附近的临时发电设备，沿干道布置主线；施工现场供水管网有环状、枝状和混合式三种形式。
根据工程防火要求，应设立消防站。一般设置在易燃物(木材、仓库等)附近，并须有通畅的出口和消防车道，其宽度不宜小于6m;沿道路布置消防栓时，其间距不得大于100m，消防栓到路边的距离不得大于2m。
工地电力网，一般3—10kV的高压线采用环状，380/220V低压线采用枝状布置。工地上通常采用架空布置。距路面或建筑物不小于6m。
(六)行政与生活临时设施布置
应尽量利用建设单位的生活基地或其他永久性建筑，不足部分另行建造。
一般全工地性行政管理用房宜设在全工地人口处，以便对外联系；也可设在工地中间，便于全工地管理；工人用的福利设施应设置在工人较集中的地方，或工人必经之处；生活基地应设在场外，距工地500—1000m为宜；食堂可布置在工地内部或工地与生活区之间。
施工总平面图布置
六、施工总平面布置
㈠、施工场地布置 本标段施工区域内为农田、旱地、树林，场区附近有居民区。项目经理部以租用民房为主；各施工队在现场搭建临时房屋作为驻地，钢筋加工场地及存料场地设在施工现场。 详细布置见施工组织设计建议书表4《施工总平面布置》。 1.1项目经理部：本标段项目部共35人，拟于附近村庄租用民房300m2作为办公及生活驻地，项目经理部设工地实验室。 1.2路基施工一队：共106人，配置活动房屋350m2；在道路右侧K9+800附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。 1.3路基施工二队：共106人，配置活动房屋350m2；在道路右侧里程K11+400附近旱地内清理平整一块750m2的场地作为修建临时房屋，布置车辆停放、维修场和其它临时设施用地。 1.4桥涵施工队：共140人，配置活动房屋450m2；在道路右侧K11+700附近旱地内清理一块2500m2的场地作为修建临时房屋，布置加工场、预制场和其它临时设施用地。 1.5路面施工队：共176人，配置活动房屋550m2，拟在既有惠崇公路与本工程终点交叉处附近平整场地总面积3000m2，作为修建临时活动房屋、布置搅拌站、机械停放场、修理场用地。
㈡、施工道路布置 本标段交通条件较为便利，惠崇公路通往拟建线路终点，各种施工材料可由该公路运来。由于施工现场内没有沿线路方向的道路，施工队伍进场后须在线路右侧红线范围内修建沿线路纵向的施工便道，便道宽度4m，总长度2400m。 ㈢、临时水电布置 本标段施工及生活用水采用从当地水网接入，全线共需接入φ100输水干管2000m，φ50输水干管1500m。 施工用电从电网拉入，需要先同供电部门取得联系，搭设临时线路。全线计划安装2台400KVA变压器，设置于桥涵施工队及路面施工队。需搭设高压线路约1500m、低压线路约2000m。另配置1台250KW发电机备用。
