电路分析基础实验报告模板
实验一 常用仪器使用（一）
成绩及评语
时间：第 周 星期 第 节
院系： 座号：
专业: 课号：
姓名： 学号：
============================================================================================ 一．实验目的
掌握万用表、直流稳定电源、函数信号发生器的使用方法。
二．实验仪器
万用表 1台
直流稳定电源 1台
函数信号发生器 1台
三．预习要求
1.认真阅读课本关于万用表、直流稳定电源、函数信号发生器相关内容。
是否已完成：是【 】 否【 】
2.认真学习万用表、直流稳定电源、函数信号发生器相关课件（360云盘下载）。
是否已完成：是【 】 否【 】
3.利用网络查找并学习GDM-8245台式数字万用表、SS2323直流稳定电源、TFG6020 DDS函数信号发生器使用说明。
是否已完成：是【 】 否【 】
4.掌握峰峰值、有效值的定义及正弦波、方波、三角波这三种波形峰峰值和有效值的转化关系。
是否已完成：是【 】 否【 】
5.请回答以前几个预习问题：
（1）测量直流电压时，台式万用表应选择哪个档位？
（2）要测量导线通断应该使用台式万用表哪个档位？
（3） SS2323直流稳定电源输出控制开关叫什么名字？如果忘记打开会出现什么问题？
（4）TFG6020 DDS函数信号发生器A路有哪几种输出波形？
（5）请写出用TFG6020 DDS函数信号发生器输出三角波的设置步骤。
（6）请写出峰峰值、有效值的定义。
（7） 有效值为2V的正弦波、方波、三角波，其峰峰值分别为多少？
四．实验原理
根据课件及教师授课按以下要求写出各仪器操作方法：
1.请写出GDM-8245台式数字万用表常用档位作用，红黑表笔插法等简单使用方法。
2.请写出 SS2323直流稳定电源各按键、旋钮作用及简单使用方法，画出40v，±12v电压连接方法。
3. 请写出TFG6020 DDS函数信号发生器常用按键功能及简单使用方法。
五．实验内容
1.将直流稳压电源按表格要求调至相应电压后用万用表测量实际电压值，精确到小数点后两位。
直流稳定电源 5V ‐3.3V 40V ±12V
万用表
2. 将信号源按表格要求调至相应参数后用万用表测量实际电压有效值。
信号波形 信号幅度 信号频率 万用表（ACV档位）
测量值
（有效值Vrms）
正弦波 0.5Vrms 500Hz 正弦波 0.5Vpp 500 Hz 方波 1.2Vrms 1.5KHz 方波 1.2Vpp 1.5KHz
三角波
0.6Vrms
（需先转换为峰峰值）
5KHz
三角波 0.6Vpp 5KHz
六．思考题
1. 用GDM-8245台式数字万用表测量有效值时对被测信号频率有什么限制吗？
3. TFG6020 DDS函数信号发生器如何调节A、B路相位差？
七．实验心得体会
请写下本次实验遇到的问题，学到的知识。
八.课后要求
1.在实验室开放时间来实验室复习所学仪器。 是否已完成：是【 】 否【 】
2.预习下次实验相关内容。 是否已完成：是【 】 否【 】
实验二 元器件的识别与测量
成绩及评语
时间：第 周 星期 第 节
院系： 座号：
专业: 课号：
姓名： 学号：
============================================================================================ 一．实验目的
1．认识基本元器件、了解其特性和作用。
2．掌握用万用表检测各种元件的方法。
3. 掌握点电压法测量二极管伏安特性曲线的方法。
二．实验仪器
万用表 1台
直流稳定电源 1台
电路实验箱 1台
三．预习要求
1.认真阅读课本关于元器件知识相关内容： 是否已完成：是【 】 否【 】
2.认真学习元器件识别相关课件： 是否已完成：是【 】 否【 】
3.复习万用表、直流稳定电源的使用方法： 是否已完成：是【 】 否【 】
4.通过网络查找学习元器件相关知识： 是否已完成：是【 】 否【 】
4.请通过查找资料及网络回答以下几个预习问题：
（1） 一个5环的色环电阻从第一到第五环依次表示什么？一个5环的色环电阻从第一到第五环颜色分别为棕、黑、黑、黄、棕，那么它的标称值和允许误差为多少？
（2）请画出电解电容的电路图形符号，电解电容是否有极性？请写出判断其极性的两种方法。
（3）如何区分电解电容和固态电容？为什么当前电脑主板越来越多的用固态电容代替电解电容？
（4）请画出普通二极管的电路图形符号。请写出判断其极性的两种方法。
（5）贴片元件有什么特点？
（6）电子元器件中的“封装”指的是什么？
（7）手机iphone7 使用的A10处理器属于什么类型的元器件？制作该处理器所用的10nm工艺制程是什么意思？
四．实验原理
1.请写出电阻的分类、图形符号、主要技术指标。
2. 请写出电容的分类、图形符号、主要技术指标。
3. 请写出电感的分类、图形符号、主要技术指标。
4. 请写出二极管的分类、图形符号。
5. 请写出三极管的分类、图形符号。
6.请画出点电压法测量二极管正向伏安特性曲线的电路图。
五．实验内容
1.先用台式万用表测量电阻实际阻值，判断出色环顺序后读出相关参数，完成下表。
电阻 一环（颜
色及代
表数值）
二环（颜
色及代
表数值）
三环（颜
色及代
表数值）
四环（颜
色及代
表数值）
五环
（颜
色）
标
称
值
允
许
误
差
测
量
值
测
量
相
对
误
差
R1
R2 2. 选取两个不超过50μF的电容测量其实际大小。
电容 类型 图形符号
耐压
（有就写）
标称容量实测容量 误差
C1
C2 3.在实验箱上找到1KΩ和IN4004二极管，按电路图连接好后测量并完成如下表格。
直流电源 0.7V1V 1.4V 1.6V 2.6V 4.6V 6.6V
电阻电压U R
二极管电压U D
电路电流I R
根据以上数据，在下图中画出IN4004二极管的正向伏安特性曲线，注意横轴为电压。
六．思考题
1．测量电阻值时为什么不能用双手同时捏住电阻器两端？
2．如何判别电解电容器的质量好坏？进行第二次测量时，应注意如何操作才能防止电容器内积存的电荷经万用表放电烧坏表头？
3．为什么在电路处于加电状态时不能用电阻档测量电路中任意两点之间的电阻？
4.能否根据实验中测量的数据判断IN4004二极管是硅管还是锗管？如果可以请做出判断并说明理由。
七．实验心得体会
请写下本次实验遇到的问题，学到的知识。
八.课后要求
1.在实验室开放时间来实验室复习所学仪器。 是否已完成：是【 】 否【 】
2.预习下次实验相关内容。 是否已完成：是【 】 否【 】
实验三 常用仪器使用（二）
成绩及评语
时间：第 周 星期 第 节
院系： 座号：
专业: 课号：
姓名： 学号：
============================================================================================ 一．实验目的
掌握示波器的使用方法。
二．实验仪器
示波器 1台
函数信号发生器 1台
三．预习要求
1.认真阅读课本关于示波器相关内容。
是否已完成：是【 】 否【 】
2.认真学习示波器相关课件。
是否已完成：是【 】 否【 】
3.利用网络查找并学习KEYSIGHT 2000X（DSO-X 2024A）示波器使用说明。
是否已完成：是【 】 否【 】
4.观看KEYSIGHT 2000X（DSO-X 2024A）示波器使用视频(360云盘下载)。
是否已完成：是【 】 否【 】
5.复习信号源使用方法。
是否已完成：是【 】 否【 】
6.预习双踪法测量相位差。
是否已完成：是【 】 否【 】
7.请回答以前几个预习问题：
（1）请叙述使用台式万用表测量信号线好坏的方法。
（2）TFG6020 DDS函数信号发生器如何调节A、B路相位差？
（3） KEYSIGHT 2000X（DSO-X 2024A）示波器有几个通道？
（4）KEYSIGHT 2000X（DSO-X 2024A）示波器中的【Back】键有什么作用？
（5）要滤除信号的直流分量，示波器应该选择那种通道耦合方式？
（6）当输入信号较小，噪声较大时，波形不容易稳定时，应该如何进行调节？
根据视频、课件及教师授课按以下要求写出仪器操作方法：
请写出KEYSIGHT 2000X（DSO-X 2024A）示波器各按键旋钮作用及简单使用方法。
1.将信号源按表格要求调至相应参数后用示波器游标法测量相关参数值。
信号 波形 信号 幅度 信号 频率 示 波 器 测 量 值 计 算 值 （课后计算）
正弦波 0.5Vrms 500Hz 周期 峰峰值 (Vpp)
频率 有效值（Vrms ）
正弦波 0.5Vpp 500Hz 正弦波 1.2Vpp 8KHz 方 波 0.6Vrms 10KHz 方波 0.6Vpp 10KHz 三角波
1.5Vpp
45KHz
2. 双踪法测量相位差。
（1）信号源CHA 路输出一个2.5Vpp，1KHz 的正弦波u 1并送到示波器CH1通道；
（2）CHB 路输出一个3.5Vpp，1KHz 的正弦波u 2，并设置两路波形相位差为100°，送到示波器CH2通道；
（3）两路波形同时在示波器上显示出来，测出相邻两个波峰或波谷的时间差△t，及周期T（两个波形的周期相同）：△t= ，T= ，???=360T
t θ= 。
（4）画出两个波形并标明其各自的大小，同时标出两个波形哪个是CHA 路的，哪个是CHB 路的。
六．思考题
1．示波器测量信号时，AC 和DC 这两种输入耦合方式有什么区别？ GND（地）是什么意思？
2．如何用示波器粗略测量直流电压（例如测一下电路中直流工作点的电位）？
3.如何判断在同一坐标系下的两个波形谁相位超前？
七．实验心得体会
请写下本次实验遇到的问题，学到的知识。
八.课后要求
1.在实验室开放时间来实验室复习所学仪器。 是否已完成：是【 】 否【 】
2.预习下次实验相关内容。 是否已完成：是【 】 否【 】
实验四 直流电路测量
成绩及评语
时间：第 周 星期 第 节
院系： 座号：
专业: 课号：
姓名： 学号：
============================================================================================ 一．实验目的
1．通过实验熟悉万用表、实验箱的使用方法；
2．在线性网络中，验证基尔霍夫定律、叠加定理；
3．在线性网络中，验证戴维南定理；
4．了解戴维南定理的实际应用。
二．实验仪器
万用表 1台
直流稳定电源 1台
电路实验箱 1台
三．预习要求
1.认真阅读课本关于直流电路知识相关内容： 是否已完成：是【 】 否【 】
2.认真学习直流电路相关课件： 是否已完成：是【 】 否【 】
3.复习万用表、直流稳定电源的使用方法： 是否已完成：是【 】 否【 】
4.计算实验内容中的表1、2、3、4中的理论值： 是否已完成：是【 】 否【 】
5.请通过查找资料回答以下几个预习问题：
（1）请结合数学表达式简述基尔霍夫定律KVL、KCL。
（2）请结合数学表达式简述叠加定理。
（3）请画出实验中，验证基尔霍夫定律和叠加定理所用电路图并标出电路参数、abd回路、cbd回路。
（4）请结合电路图简述戴维南定理。
（5）请画出实验中，验证戴维南定理所用电路图并标出电路参数。
（6）请简述外特性测量法测量开路电压U OC、等效电阻R O。
（7）请简述直接测量法测量开路电压U OC、等效电阻R O，并画出戴维南等效电路图。
四．实验原理
实验原理见预习内容。
五．实验内容
1.将两个电源同时接入电路（12V,6V），验证基尔霍夫定律KVL,根据电路图测量表1数据,表1中理论值应在课前预习时计算完。
表1
环路 abd回路 cbd回路
电压
U ab U bd U da ΣU U cb U bd U dc ΣU
（V）
测量值
理论值
课后计算上表中各数据的相对误差、绝对误差，写出其中一组数据的计算过程。
2. 将两个电源同时接入电路（12V,6V），验证基尔霍夫定理KCL,根据电路图测量表2数据（电流的测量值可以测量相应电压值后代入欧姆定律求得）, 表2中理论值应在课前预习时计算完。
表2
节点 b点
电流（mA） ‐I ab I bd I bc ΣI
测量值
理论值
课后计算上表中各数据的相对误差、绝对误差，写出其中一组数据的计算过程。
3. 验证叠加定理,根据电路图测量表3数据, （电流的测量值可以测量相应电压值后代入欧姆定律求得）表3中理论值应在课前预习时计算完。
表3
U ab (V)U bd (V)U cb (V)I ab (mA)I bc (mA) I bd (mA) 测量值 只有E1接入 理论值 测量值 只有E2接入 理论值 测量值 E1、E2同时接入
理论值
课后计算上表中各数据的相对误差、绝对误差，写出其中一组数据的计算过程。
4.外特性测量法测量表4数据，根据数据作图求出U OC、R O，I O。表4中理论值应在课前预习时计算完。
表4
R L（Ω） 1000 800 600 400 200 100
测量值
U RL（V）
理论值
测量值
I RL（mA）
理论值
根据图求出 U OC= R O= I O=
根据以上数据，在下图中画出电路的外部特性曲线，在图上求出U OC、R O，I O。
课后计算上表中各数据的相对误差、绝对误差，写出其中一组数据的计算过程。
5.直接测量法测量表5数据U OC、R O。
表5
U OC（V）
R O（Ω）
6. 利用直接测量法测量出的U OC、R O自己连接出戴维南等效电路，如下图，测量表6数据，比较表6数据和表4数据是否相同，验证戴维南定理是否成立。
表6
R L（Ω） 1000800 600 400 200 100
U RL（V） 测量值
I RL（mA） 测量值
比较表4、表6数据，得出结论：
六．思考题
1．在戴维南定理实验直接测量法测量开路电压U OC时，要使U S置零，应如何操作？请指出以下两种做法的错误之处：（1）不拆除电源，直接用导线将CD两点短接；（2）拆除电源，CD两点不使用导线短接。
2．在求戴维南等效电路时，有几种方法？比较其优缺点。
3．（选作）戴维南定理是否有适用条件？当电路中出现非线性元件，如二极管时，是否还适用？当激励信号变为交流信号的时候呢？设计一个实验并测量数据得出结论作为附录贴在本实验报告后。
七．实验心得体会
请写下本次实验遇到的问题，学到的知识。
八.课后要求
1.在实验室开放时间来实验室复习示波器、信号源。 是否已完成：是【 】 否【 】
2.预习下次实验相关内容。 是否已完成：是【 】 否【 】

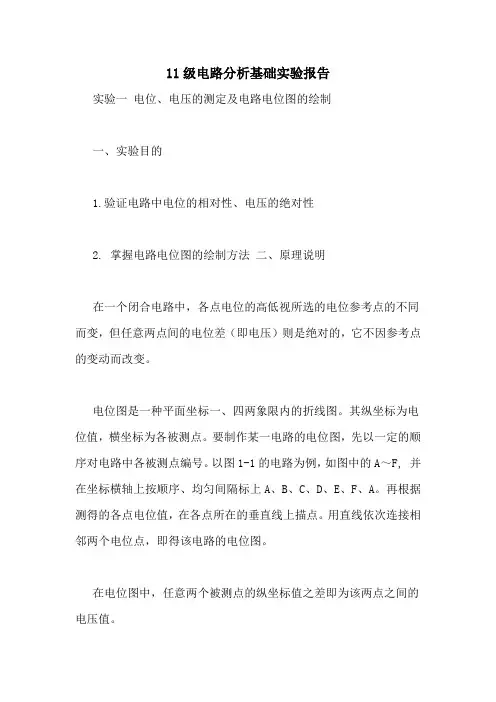

11级电路分析基础实验报告
