三元合金催化剂是一种由三种元素组成的催化剂，它在催化反应过程中可以提高反应速率和选择性。
这种催化剂在化工生产、环境保护等领域广泛应用，并成为化学研究的热点之一。
常见的三元合金催化剂种类包括贵金属基三元催化剂、负载型三元催化剂和氧化物型三元催化剂。
贵金属基三元催化剂以铂、铑、钯等贵金属为主要成分，具有很强的氧化还原能力和化学活性，可在多种催化反应中发挥重要作用。
负载型三元催化剂则是将活性组分负载到载体上，这样可以提高催化剂的稳定性和选择性，减少贵金属的使用量，并通过尺寸效应和界面效应来调控催化性能。
在应用上，三元合金催化剂的主要作用是将废气中的HC、CO转化为水和二氧化碳，同时将Nox分解成氮气和氧气，从而起到净化空气的作用。
以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询化学领域专业人士。
康宁公司-火电厂脱硝选择性催化还原法SCR
Catalyst Market Share in Japan 日本的催化剂市场份额
Coal-Fired Boilers 燃煤锅炉
33%
• Honeycomb catalyst has
operated over 100,000 hours
without replacement. 蜂窝式催化剂运行超过100,000
• 总部：
美国纽约州康宁镇
Headquarters: Corning, New York
• 员工数： 全球25,000人
Employee:
25,000
• 2004 收入： 38亿美金
2004 Revenue
$3.8
Billion
《财富》500强公司
130
第二届中-美低氧化氮燃烧与二氧化硫控制研讨会
2005 年 8 月
Comparison of Catalyst Types 催化剂的比较
Honeycomb 蜂窝式
– 每个单元丰富的表面面积意味着 在同等效能下，需用较少量的催 化剂和较小型的SCR反应器 Large surface area per unit
– 高防毒性能意味着较低的初始用 量或较长期的催化剂寿命 High poison resistance
137
第二届中-美低氧化氮燃烧与二氧化硫控制研讨会
2005 年 8 月
Catalyst Management Plan 催化剂寿命管理
Initial
Add
L3 L2
L2 L1 L1
Replace
Replace
Catalyst Sampling 催化剂取样
138
第二届中-美低氧化氮燃烧与二氧化硫控制研讨会
三元催化器使用说明书TWConverter
三元催化转化器使用说明书（第一版）适用型号：多种不同规格产品C O 2整车排放 N 机排放N O X+ 1/2 O 2 > C O 2+ O 2 > H 2O + C O 2 氧化反应 N O + C O > 1/2 N 2 + C O 2H C + N O > N 2+ H 2O + C O 2还原反应内部隔热冲压壳体封装式整体结构催化转换器内部隔热材料填充管式封装整体结构催化转换器载体支撑填充材料锥形端盖总成催化剂及其载体元件异型为使发动机的燃烧废气流经陶瓷载体时产生化学转化的催化作用，般工艺过程为先在载体表面涂以一层包括氧化铝和二氧化涂层。
实际上，载体自身的作用是被用来形成三元催化转化器的反应床，并被用涂层如氧化铝和二氧化铈的附着体。
经过强化附着力处理之后，再进行以为主要成分的催化剂涂层（ Pt、Pd、 Rh等元素）的涂敷及固体应用的排放法规的不同要求，在金属基础涂层上浸镀不同成分和含即称为催化剂涂层配方技术。
德尔福公司拥有自己独发和浸镀生产工艺技术。
催化剂载体空燃比对排放的影响燃烧废气中的化学有害成分HC、CO NO x气流流经预热后的催化剂表面O2，方可进行高效催化转化反应。
在催化剂反应床上，HC，CO，和NO x的转化需要在载体的温度达到300ºC左右时方可达到较高的转化效率。
通常我们将使催化转化器开始达到50%时的转化效率时载体自身的温度称为催化转化器的起燃温度。
为了使三元催化转化器能够最有效的发挥上述化学反应，使三种元素的废气同时获得更加优化的转化效率，除了催化反应床的温度需要保持在一定的工作温度之外，发动机空燃比也对转化效率高低起着至关重要的作用。
三元催化转化器对于HC、CO和NO 气流流经催化剂表面的转化效率各异。
当发动机的空燃比偏浓时，催化剂对氮氧化合物的转化效率较高；当空燃比偏稀时，催化剂对碳氢化合物和一氧化碳的转化效率较高。
而当发动机工作在理想空燃比附近时，三元催化转化器对于HC、CO和NO x转化效率最高达到最高。
汽车尾气三元催化原理
一、三元催化器的组成三元催化器一般由四个主要部分组成：•壳体：通常由不锈钢制成，以防止氧化皮脱落，从而避免造成载体的堵塞。
•减振层：由衬垫或钢丝网垫组成，起到密封、保温和固定载体的作用。
衬垫材料多为膨胀云母和硅酸铝纤维，通过粘接剂固定。
•载体：一般由蜂窝状的陶瓷材料制作而成，也有部分使用金属材料（包括不锈钢）。
载体的多孔结构提供了较大的表面积，以便催化剂能更有效地与尾气接触。
•催化剂涂层：由铂、铑、钯等贵金属组成，涂喷在载体上形成净化剂。
这些贵金属能够催化尾气中的有害气体进行化学反应。
二、工作原理当高温的汽车尾气通过三元催化器时，净化剂会显著增强尾气中CO（一氧化碳）、HC（碳氢化合物）和NOx（氮氧化物）这三种有害气体的活性，促使其进行氧化-还原化学反应：1.CO的氧化：在高温下，CO与氧气反应生成无色、无毒的二氧化碳（CO₂）。
2.HC的氧化：碳氢化合物在高温下与氧气反应，生成水和二氧化碳（H₂O + CO₂）。
3.NOx的还原：NOx在催化剂的作用下被还原成氮气和氧气（N₂ + O₂）。
这些化学反应将原本有害的气体转化为无害的二氧化碳、水和氮气，从而实现了汽车尾气的净化。
三、影响因素三元催化器的催化效果受到多种因素的影响，包括：•空燃比：空燃比需要合理，以确保尾气中有足够的氧气参与反应。
•催化剂状态：催化剂的活性、涂层的完整性和载体的堵塞程度都会影响催化效果。
•燃油品质：燃油中的硫、磷等化学成分以及抗爆剂MMT中的锰等成分，在燃烧后可能形成化学络合物，附着在催化器上，影响催化效果。
•驾驶习惯：驾驶员的驾驶习惯（如急加速、急刹车）以及行驶路况（如拥堵路面）也可能影响尾气的排放和催化器的性能。
综上所述，汽车尾气三元催化原理是通过催化剂的作用，将尾气中的有害气体转化为无害物质，从而减少对环境的污染。
为了保持催化器的良好性能，需要定期进行检查和维护，包括清洗催化器表面的化学络合物和积碳等。
参考4条信息源。
三元催化器基础知识介绍
-19-
a
a
20
-17-
a
5.3.温度要求 燃烧废气中的化学有害成分HC、CO和NOx气流流经预热后的催化剂表
面，方可进行高效催化转化反应。在催化剂反应床上，HC，CO和NOx的转 化需要在载体的温度达到350º左右时方可达到50%的转化效率。通常将使催 化器开始达到50%时的转化效率时，载体自身的温度称为催化器的起燃温度。
-7-
a
2.3、紧耦合＋底盘下置式
-8-
a
优点：预三元催化器总成体积较小且离发动机排气歧管较近便于布置且较底盘下 置式三元催化器总成有较好的起燃性。 缺点：若要满足更为严格的排放法规，则三元催化器的前后总体积较大，且前级 催化器要求的贵金属含量较高。 使用条件：发动机舱布置空间狭小且需要满足法规较高的车型。
三元催化器基础知识介绍
北汽股份株洲分公司生产技术部 何正清
2013.9.7
a
1
一、三元催化器功能介绍 二、三元催化器总成的布置方式 三、三元催化器总成的结构 四、三元催化器的工作原理 五、三元催化器工作要求 六、三元催化器使用时注意事项
-2-
a
一、 三元催化器功能介绍 随着汽车保有量的增加和人类对环保的要求越来越高，汽车尾气的治理越来越 重要，催生出了汽车尾气净化装置，三元催化器是汽车尾气净化装置的主要组成部 分。 三元催化器是对汽车及其它发动机固定污染源进行排气净化处理的主要部件。 它采用铂（Pt)、铑(Rh)、钯(Pd)三种贵金属作为催化剂对排气中的一氧化碳 、碳 氢化合物和氮氧化合物进行氧化和还原处理，生成二氧化碳、氮气以及水，从而达 到净化的结果。其净化效率十分高，可以净化90%以上的有害物质。随着人们对环 境的关注程度的提高，各个国家及地区都制定了越来越严格的排放法规，该部件在 排放后处理方面起着举足轻重的地位。
三元催化器的维修养护方法。
三元催化器的维修养护方法。

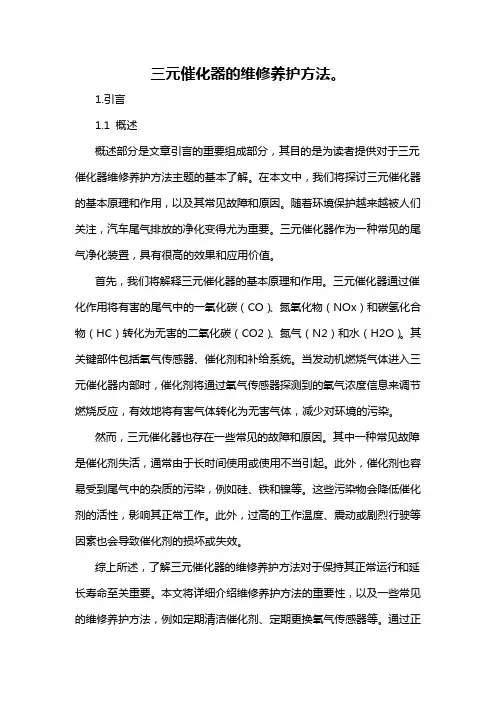

1.引言1.1 概述概述部分是文章引言的重要组成部分，其目的是为读者提供对于三元催化器维修养护方法主题的基本了解。
