CEDASPE气体继电器

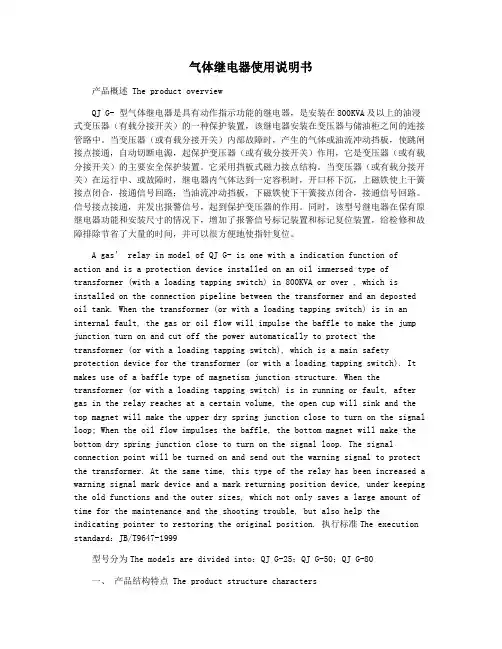

气体继电器使用说明书
气体继电器使用说明书产品概述 The product overviewQJ G- 型气体继电器是具有动作指示功能的继电器，是安装在800KVA及以上的油浸式变压器（有载分接开关）的一种保护装置，该继电器安装在变压器与储油柜之间的连接管路中。
当变压器（或有载分接开关）内部故障时，产生的气体或油流冲动挡板，使跳闸接点接通，自动切断电源，起保护变压器（或有载分接开关）作用，它是变压器（或有载分接开关）的主要安全保护装置。
它采用挡板式磁力接点结构。
当变压器（或有载分接开关）在运行中、或故障时，继电器内气体达到一定容积时，开口杯下沉，上磁铁使上干簧接点闭合，接通信号回路；当油流冲动挡板，下磁铁使下干簧接点闭合，接通信号回路。
信号接点接通，并发出报警信号，起到保护变压器的作用。
同时，该型号继电器在保有原继电器功能和安装尺寸的情况下，增加了报警信号标记装置和标记复位装置，给检修和故障排除节省了大量的时间，并可以很方便地使指针复位。
A gas’ relay in model of QJ G- is one with a indication function of action and is a protection device installed on an oil immersed type of transformer (with a loading tapping switch) in 800KVA or over , which is installed on the connection pipeline between the transformer and an deposted oil tank. When the transformer (or with a loading tapping switch) is in an internal fault, the gas or oil flow will impulse the baffle to make the jump junction turn on and cut off the power automatically to protect the transformer (or with a loading tapping switch), which is a main safety protection device for the transformer (or with a loading tapping switch). It makes use of a baffle type of magnetism junction structure. When the transformer (or with a loading tapping switch) is in running or fault, after gas in the relay reaches at a certain volume, the open cup will sink and the top magnet will make the upper dry spring junction close to turn on the signal loop; When the oil flow impulses the baffle, the bottom magnet will make the bottom dry spring junction close to turn on the signal loop. The signal connection point will be turned on and send out the warning signal to protect the transformer. At the same time, this type of the relay has been increased a warning signal mark device and a mark returning position device, under keeping the old functions and the outer sizes, which not only saves a large amount of time for the maintenance and the shooting trouble, but also help theindicating pointer to restoring the original position. 执行标准The execution standard：JB/T9647-1999型号分为The models are divided into：QJ G-25；QJ G-50；QJ G-80一、产品结构特点 The product structure characters1．型号及其含义 The model and the meanings Q J 口 -公称通径mmThe metric system flow diameter设计序号The design sequence number继电器The relay气体The gasQJ G- 继电器芯子结构如图一所示，当变压器（或有载分接开关）正常工作时，是充满变压器油的。
气体继电器的工作原理及应用
气体继电器的工作原理及应用1. 气体继电器的概述气体继电器是一种用于控制气体流动的设备，可以通过控制气体的压力、流量等参数来实现电气信号的控制。
该继电器广泛应用于工业自动化控制系统中，具有快速响应、高精度、可靠性好等特点。
2. 气体继电器的工作原理气体继电器的工作原理主要是通过气体的压力差异来实现控制。
其工作过程可分为以下几个步骤：•气体供给: 气体继电器通过气源供给系统获取所需气体。
•压力感应: 继电器中的压力感应器用于感知气体的压力变化。
•信号处理: 继电器将感知到的压力信号进行处理，判断是否满足触发条件。
•触发动作: 当触发条件满足时，继电器会通过控制气路的开关，使气体流动或截断。
•信号传输: 继电器会将触发信号传输给后续的控制设备，以实现电气信号的控制。
3. 气体继电器的应用领域气体继电器在工业自动化控制系统中有广泛的应用，常见的应用领域包括：•气动控制系统: 气体继电器在气动控制系统中起到控制气流的作用，常用于气动阀门的控制、气动执行机构的仿生控制等。
•气动传感器系统: 气体继电器用于对气体传感器输出信号进行控制，例如用于压力传感器的报警和保护功能。
•气体流量控制: 气体继电器可以根据需求调节气体流量，在气体流量控制系统中应用广泛。
•气体压力控制: 气体继电器通过控制气体压力，实现对气体流动的控制，常见于工业供气系统中。
•气体密封控制: 气体继电器可用于控制气体密封装置的开关，例如气动密封阀。
4. 气体继电器的优势和应用场景气体继电器相比其他控制元件有以下优势：•快速响应: 气体继电器能够迅速响应气体压力的变化，实现快速的控制动作，适用于需要快速反应的控制场景。
•高精度: 气体继电器具有较高的控制精度和可靠性，能够满足高精度控制的需求。
•可靠性好: 气体继电器采用机械控制结构，没有电气元件，具有较高的可靠性和耐用性。
•可调节性强: 气体继电器可以通过调节气体压力、流量等参数来实现精确的控制，具有较好的可调节性。
两种气体继电器的结构原理 柴大为
两种气体继电器的结构原理柴大为摘要：气体继电器（也称为瓦斯继电器）是保护油浸式变压器的一种装置，安装在变压器储油柜与本体之间的油管上，当油浸式变压器的内部发生故障时，由于电弧将使绝缘材料分解并产生大量的气体，其产气速率与产气量与故障严重程度有关。
当变压器内部故障而使油分解产生气体或造成油流涌动时，气体继电器的相应接点动作，接通指定的二次回路，并及时发出信号告警（轻瓦斯）或启动主变各侧断路器跳闸（重瓦斯）。
本文中主要介绍了油浸式变压器常用的两种气体继电器，对不同气体继电器的结构原理及应用范围进行阐述。
关键词：气体继电器；结构；原理；应用范围1引言变压器发生内部故障时，由于故障电流和故障点处电弧的作用，使变压器内部绝缘油因受热而分解产生气体，气体将从变压器本体油箱内流向储油柜上部，故障严重时将迅速产生大量气体且绝缘油体积迅速膨胀，此时会有强烈的绝缘油流和气流迅速冲向储油柜上部，利用变压器本体内部故障时的这一特点构成的保护称之为瓦斯保护。
变压器瓦斯保护中最为重要的元件为变压器气体继电器，将气体继电器安装在变压器本体与储油柜之间的导油管上，以便监测变压器内部故障产生的气体及油流，从而迅速做出判断避免变压器发生进一步损坏。
目前，现场中常用的气体继电器有两种结构，一种为单浮球气体继电器，另一种为双浮球气体继电器。
2两种瓦斯继电器的结构原理2.1单浮球气体继电器结构如图1所示为一种常用的单浮球气体继电器内部结构，各部位结构说明如下：1-探针，2-放气阀，3-重锤，4-开口杯，5-永久磁铁，6-干簧触点（轻瓦斯），7-磁铁，8-挡板，9-接线端子，10-流速整定螺杆，11-干簧触点（重瓦斯），12-终止档，13-弹簧。
变压器本体内部发生轻微故障时，绝缘油受热分解出的气体沿本体与储油柜之间的导油管运动至气体继电器处，聚集在顶盖处形成一定的压力，逐渐将变压器油面高度压低，开口杯所受浮力减小，随油面的降低开始转动，使磁铁5与干簧触点6接触，从而吸引干簧触点接通，发出轻瓦斯信号。
气体继电器构造和工作原理
气体继电器构造和工作原理气体继电器构造和工作原理一、概述气体继电器是一种电气设备，它利用气体的性质来控制电路的开关动作。
它通常由一个感应元件、一个控制元件和一个驱动元件组成。
气体继电器广泛应用于各个领域，如自动化控制系统、汽车行业和工业生产过程中。
本文将深入探讨气体继电器的构造和工作原理，以期帮助读者更好地理解其原理和应用。
二、气体继电器的构造1. 感应元件感应元件是气体继电器的核心部件，它能够感知到物理量的变化，并将其转化为电信号。
常见的感应元件包括气体传感器、温度传感器和压力传感器。
其中，气体传感器是最常见的感应元件之一，它通过感知气体浓度的变化来控制电路的开关动作。
2. 控制元件控制元件是气体继电器中起控制作用的部件，它根据感应元件的信号来控制电路的开关状态。
常见的控制元件有电磁铁和固态继电器。
电磁铁是一种将电能转化为机械能的装置，通过电流的流经来产生磁场，并控制开关的动作。
固态继电器则利用电子元件来实现电路的控制，它具有高稳定性和长寿命的特点。
3. 驱动元件驱动元件负责将控制元件的控制信号传递给电路的继电器部分，从而使其实现开关动作。
常见的驱动元件有电磁线圈和半导体驱动器。
电磁线圈是通过电流的流经来产生磁场，并实现开关的动作。
而半导体驱动器则通过电子元件来实现电路的控制，它具有高速、低功耗和小尺寸的特点。
三、气体继电器的工作原理1. 工作流程气体继电器的工作流程包括感应、控制和驱动三个阶段。
在感应阶段，感应元件感知到物理量的变化，并将其转化为相应的信号。
在控制阶段，控制元件根据感应元件的信号来控制电路的开关状态。
在驱动阶段，驱动元件将控制元件的控制信号传递给电路的继电器部分，从而实现开关的动作。
2. 工作原理气体继电器利用气体的性质来实现电路的开关动作。
在正常工作状态下，感应元件感知到的物理量处于预设范围内，控制元件保持电路的闭合状态。
当感应元件感知到的物理量超出预设范围时，控制元件会接收到相应的信号，从而使电路断开。

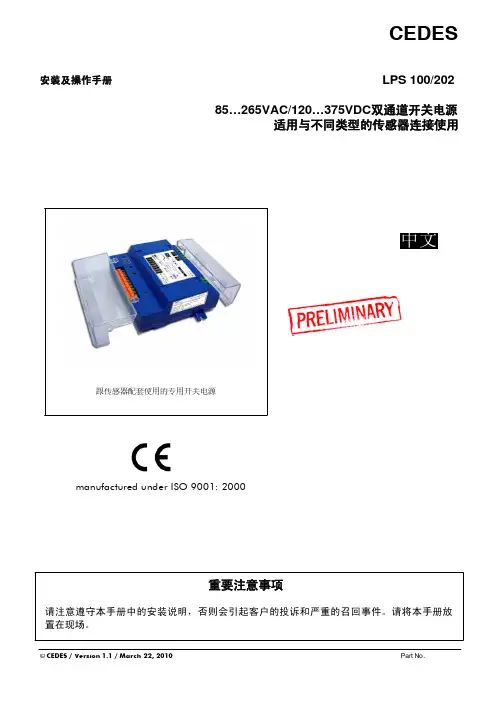

CEDES LPS 100 202 安装及说明书
CEDES安装及操作手册LPS 100/20285…265VAC/120…375VDC 双通道开关电源适用与不同类型的传感器连接使用中文跟传感器配套使用的专用开关电源manufactured under ISO 9001: 2000重要注意事项请注意遵守本手册中的安装说明，否则会引起客户的投诉和严重的召回事件。
请将本手册放置在现场。
© CEDES / Version 1.1 / March 22, 2010Part No.85…265VAC/120…375VDC双通道开关电源安装及操作手册请勿在爆炸性、放射性或化学性的环境中使用本产品！此种环境中只能使用特殊的、经认可的设备，不然会引起严重的伤亡事故或损害！2 © CEDES / March 201085…265VAC/120…375VDC双通道开关电源安装及操作手册①继电器输出接线排- 包含继电器输出通道1 (NC/NO)、继电器输出通道2 (NC/NO)②模式选择开关模式1 - 不带逻辑控制模式2 - 带逻辑控制(与门、或门)功能。
③逻辑输出选择开关逻辑“或”输出(”≥1”)逻辑“与”输出(”&”)④AC电源输入接线排⑤继电器输出状态指示灯（针对继电器输出通道1）⑥继电器输出状态指示灯（针对继电器输出通道2）⑦电源输入状态指示灯⑧传感器信号输入接线排重如果选压输© CEDES / March 2010 34 © CEDES / March 20103. 安装步骤 安装过程应严格按照如下步骤进行:1.切断主电源，保证安装设备处于待检状态 ·开关电源可以通过设置在其底部的燕尾槽被固定在靠近门机控制器的位置上。
2. 传感器的固定安装 3. 开关电源的固定安装 4. 开关电源的电气安装 5. 上电并进行正常功能调试 3.1. 切断主电源为了您自身安全，在安装开关电源之前先切断主电源，并保证安装设备处于待检状态。
气体继电器构造和工作原理
气体继电器构造和工作原理
气体继电器是一种使用气体作为工作介质的电器设备，具有控制电路的开关功能。
它由气密封的外壳、固态触点、磁体、电磁铁和可调节弹簧组成。
气体继电器的工作原理是基于气体的热膨胀和冷缩特性。
当通过电磁铁通电时，产生电流在线圈周围产生磁场，使得磁芯带动可调节弹簧和固态触点。
当电流通过触点时，由于触点处的电阻导致局部加热，使得气体在触点处膨胀，推动弹簧释放压力，将触点分开，从而实现断开电路的目的。
相反，当电流停止通过电磁铁时，磁场消失，可调节弹簧将触点复位。
同时，
气体冷缩，压力增加，将触点再次靠拢，闭合电路。
这样，气体继电器能够实现对电路的开关控制。
气体继电器具有许多优点，如高电流容量、良好的耐久性、快速的响应速度和
可靠的操作等。
另外，由于它使用气体作为工作介质，因此不会产生电弧和火花，具有较高的安全性。
总结而言，气体继电器通过利用气体的热膨胀和冷缩特性，实现对电路的开关
控制。
其构造简单，工作可靠，适用于需要高电流容量和快速响应的电路控制应用。
气体继电器工作原理
气体继电器工作原理
气体继电器是一种电气设备，利用压缩空气或惰性气体作为工作介质。
其工作原理如下：
1. 基本构造：气体继电器由一个可充气的弹簧腔、一个触点组、一个压力调节器和控制气源组成。
2. 压力调节器：压力调节器用于控制气体继电器的工作压力。
可以根据需要调节压力的大小。
3. 控制气源：通过控制气源向气体继电器提供气体。
当控制气源施加压力时，气体继电器开始工作。
4. 弹簧腔：弹簧腔是一个密封的空腔，可以充充气。
当控制气源提供气体时，气体进入弹簧腔，使腔压增加，同时推动弹簧腔内的活塞向下移动。
5. 触点组：活塞的下部连接了一个触点组，当活塞下移时，触点闭合。
6. 触点动作：当活塞下移且触点闭合时，通过触点组实现电路的闭合动作，从而实现电流的传导。
7. 松开动作：当控制气源关闭或压力减小时，弹簧腔中的气体会逐渐释放，使得活塞上移，触点打开，电路断开。
总之，气体继电器通过控制气源提供气体，使活塞腔压增加或
减小，从而控制触点的闭合和断开。
这种闭合和断开的状态转换用于开关电路的控制。
气体继电器
精选ppt
11
气体继电器的整定
• 1、轻瓦斯保护的动作值整定
•
其动作值采用气体容积的大小表示，
整定范围通常为250~300cm3 ，通过移动重
锤的位置整定。
• 2、重瓦斯
• 其动作值采用油流速度的大小表示， 整定范围通常为0.6~1.5m/s，通过改变弹 簧的松紧程度整定。
精选ppt
12
瓦斯保护的接线
• 1、当气体继电器的轻瓦斯触点闭合时，通 过信号继电器，延时发出预警信号。
• 2、重瓦斯触点闭合时，经信号继电器、保 护连接片接通变压器保护的出口跳闸继电 器，作用于各侧断路器跳闸。同时，为了 避免重瓦斯触点受油流冲击出现抖动造成 保护失灵，出口跳闸继电器应有自保持功 能，以保证断路器可靠跳闸。
器严重漏油，油位下降;绝缘击穿；铁芯、
绕组受潮。有动作灵敏迅速，结构接线简
单，维护检修方便等特点。
精选ppt
2
开口杯挡板式
精选ppt
3
精选ppt
4
挡板
精选ppt
永久磁 铁
5
口杯
干簧触 电
精选ppt
永久磁铁
干簧触 电
重锤
6
精选ppt
7
精选ppt
8
精选ppt
罩
9
动作过程
• 1、轻瓦斯动作过程: • ①正常时，继电器内充满油，开口杯在油
精选ppt
13
精选ppt
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CEDASPE Spa – Via Colombara 1 (Fraz. Pedriano) – 1-20098 SAN GIULIANO MIL. (意大利)Tel. +39.02.98204411 Fax +39.02.98204422 E-mail ：cedaspe@2004年3月 Cat0403 – 未受控文件油浸变压器保护用磁接触式气动继电器型号:AG-BG-BR25-BR50-BR80 德国工业标准(DIN) 42566 概述气动保护继电器的设计旨在探测油浸变压器内可能出现的故障，同时将危害蔓延减小到最低限度。
因此，该继电器特别适用于以下情况：-铁芯叠片短路-铁芯螺栓绝缘被击穿-局部绕组过热-触点损坏-相位、线圈短路-接地故障-油箱内绝缘套管被击穿此外，继电器还防止变压器出现故障的条件恶化，如：因漏油造成油位下降或因油循环系统缺陷造成透气。
因为继电器装置是探测故障隐患的唯一手段（如不注意，隐患也会酿成重大故障），所以，采用其他形式的保护措施时可以兼用布氏（Buchholz ）气动继电器。
操作特点布氏（Buchholz ）继电器的工作基础是：由于故障区过热或强电场作用及产生气泡等现象，油浸变压器出现任何故障都可造成绝缘材料分解（无论是液体材料还是固体材料）。
它们可通过变压器与储油箱的连接管传到继电器（通常加满机油）。
CEDASPE Spa – Via Colombara 1 (Fraz. Pedriano) – 1-20098 SAN GIULIANO MIL. (意大利)Tel. +39.02.98204411 Fax +39.02.98204422 E-mail ：cedaspe@2004年3月 Cat0403 – 未受控文件磁接触式继电器的特性和优点这种继电器采用的是磁开关而不是传统水银开关。
由于水银流动性大，为避免出现剧烈震动时或其它情况下触点自动闭合造成继电器失灵，水银开关继电器需要安装昂贵的调节装置。
结构布氏继电器的壳体及顶盖由铝合金铸件制造，不透油，不受气候影响，外观设计紧凑。
因而重量轻、尺寸小、效率高，这也是我们长期制造继电器的经验所赋予的成功之处。
继电器壳体有两个法兰，所以很容易连接到油管上。
继电器铸体两端装有两个用模克隆（makrolon ）聚碳酸酯材料（客户要求时可用钢化玻璃）制作的大观察窗，并刻有分度标尺。
客户要求时，观察窗可配遮阳保护板。
继电器机盖上有气体释放小旋塞、电流测试按钮、小型气压试验阀（2” 和 3”布氏继电器标配，客户要求时1”布氏继电器也可安装气压试验阀）和一个PG16双电缆压盖入口的分线盒（整体铸造在顶盖上）。
继电器底部有一个排油塞。
由于继电器顶盖表面平直，可用水平仪获取准确的安装位置。
该继电器专用于室内变压器和露天变压器。
外表涂漆： RAL 7030或RAL 7033环氧树脂漆(客户要求时可用其他颜色)S/S 螺钉。
操作轻微故障－变压器出现轻微或潜在故障时，向储油箱移动的小气泡被截留在继电器壳内，从而引起油位下降。
因此，上浮子绕铰链转动，将磁开关闭合，接通警报电路并运行外部警报装置。
严重故障：- 变压器出现严重故障时，产生大量气体，使油通过连接管涌向储油箱。
在继电器内，油涌撞击安装在下部（位于油路孔前）的铰链板，使浮子自转，进而使磁开关闭合，接通断路器的跳闸电路，断开变压器。
改变安装在装置上的平衡锤可修改操作跳闸装置所需的油速值。
- 变压器漏油会引起继电器内部油位下降，因而首先会使警报（上部）浮子发生动作，然后使跳闸（下部）浮子发生动作，从而接通各自相应的电路。
- 由于油循环系统或其他原因造成空气进入变压器时，首先会运行警报浮子，然后运行跳闸开关。
CEDASPE Spa – Via Colombara 1 (Fraz. Pedriano) – 1-20098 SAN GIULIANO MIL. (意大利)Tel. +39.02.98204411 Fax +39.02.98204422 E-mail ：cedaspe@2004年3月 Cat0403 – 未受控文件技术数据A) 温度范围继电器工作适用的变压器油温度为零下25摄氏度到零上115摄氏度。
继电器工作适用的环境空气温度为零下45摄氏度到零上55摄氏度。
可根据客户要求专门制造。
B) 绝缘液体继电器工作适用的变压器油粘度为1 mm 2/s 到1100 mm 2/s 。
C) 耐震性继电器在下面条件下可正常工作，不发生故障：-地震或震动：频率为2Hz 到200Hz 时，2g (峰值)-冲击：震动持续11毫秒时，25gD) 安装位置继电器适合安装于水平倾斜度在2度与5度之间的管道上。
E) 工作特性浪涌条件下运行跳闸元件所需的油速标准值及运行警报浮子所需的气体积累体积为： 继电器 警报时集气(cm³) 跳闸时集气(cm³) 跳闸时油涌(cm/sec) 变压器油(kg)AG, BG, BR25100 ± 15% 不到1.000 BR50200 ± 15% 100 ± 15% 1.001-10.000 BR80BR80-3E 250 ± 15% 在到达管道最低点前及在启动集气警报后 150 - 250 ± 15%超过10.000F) 触点触点由电分离磁开关组成：一个（或两个）用于警报，一个（或两个）用于跳闸。
CEDASPE Spa – Via Colombara 1 (Fraz. Pedriano) – 1-20098 SAN GIULIANO MIL. (意大利)Tel. +39.02.98204411 Fax +39.02.98204422 E-mail ：cedaspe@2004年3月 Cat0403 – 未受控文件磁开关由两个密封于玻璃膜盒内，处在干燥惰性气体环境的薄舌簧触片组成。
舌簧由铁磁材料制作，在膜盒末端悬臂式向外伸展。
舌簧尖互相重叠并由气隙分隔。
构成接触面的簧尖涂一层触点材料。
开关由永久磁铁操作。
磁开关操作原理极其简单： 磁铁接近开关时舌簧接通电路。
磁铁远离开关时触片断开。
技术规格和触点额定值N/O 或 N/C 触点操作时间：3毫秒释放时间：5毫秒预期寿命：1000万次操作最大直流电阻负载（W ）： 250最大交流电阻负载（VA ）：400（50赫兹时）最大直流电感负载（W ）： 250 （电阻负载为40毫秒，250伏直流，1安培时触点断开） 最大交流电感负载（VA ）：400（50赫兹时）最大恒定电流（A）： 3最大开关电压（Vrms ）： 250最小开关电压（V ）： 24介质强度 (Vrms): 800最大接触电阻（M Ω）： 500 转换触点最大直流电阻负载（W ）： 130最大交流电阻负载（VA ）：200（50赫兹时）最大直流电感负载（W ）： 130 （电阻负载为40毫秒，110伏直流，1安培时触点断开） 最大交流电感负载（VA ）：250（50赫兹时）最大恒定电流（A）： 1最大开关电压（Vrms ）： 250CEDASPE Spa – Via Colombara 1 (Fraz. Pedriano) – 1-20098 SAN GIULIANO MIL. (意大利)Tel. +39.02.98204411 Fax +39.02.98204422 E-mail ：cedaspe@2004年3月 Cat0403 – 未受控文件最小开关电压（V ）： 24介质强度 (Vrms): 800最大接触电阻（M Ω）： 500G) 接线图可供标准接线图：类型 “A” ： 2个N/O 触点 (1个警报，1跳闸信号)类型 “L” ：2 个转换触点(1个报警，1个跳闸信号)类型 “G”： 2个N/O 触点 (1个报警，2跳闸信号)如需要，可供特殊接线图如下：类型S1：所有尺寸的继电器任意2个N/O 或N/C 的触点组合类型S2 ：1个转换触点用于警报，1个转换触点和1个N/O 或N/C 触点用于跳闸（BR50和BR80型号继电器可用)类型S3 ：1个转换触点和1个N/O 或N/C 触点用于警报，1个转换触点用于跳闸（BR50和BR80型号继电器可用)类型 S4：任意4个N/O 或N/C 触点组合，2个用于警报，2个用于跳闸（BR50和BR80型继电器可用）H) 保护级别标准保护级别为：IP55安装位置气动继电器安装在变压器与储油箱的连接管上。
管路布置应使变压器故障产生的气体能平缓地流向继电器。
它应连接到变压器顶盖最高点，但不应伸入变压器。
油管不得有任何直角弯头。
其直径应与继电器的油路孔直径匹配。
必须以2至4度（最大5度）的水平角来布置通往储油箱油管的坡度。
继电器前油管至少应有管直径五倍的长度是直的，紧邻继电器通往储油箱的油管至少应有油管直径三倍的长度是直的。
由于继电器顶盖表面平直，通过水平仪可以得到正确安装位置。
继电器顶盖上小旋塞应低于储油箱的底部。
CEDASPE Spa – Via Colombara 1 (Fraz. Pedriano) – 1-20098 SAN GIULIANO MIL. (意大利)Tel. +39.02.98204411 Fax +39.02.98204422 E-mail ：cedaspe@2004年3月 Cat0403 – 未受控文件安装时继电器上的箭头应指向变压器油朝储油箱流动的方向。
如果变压器装有防爆通气管或类似装置，必须密封该装置，使变压器释放的气体不会积存在通气管中，否则警报浮子的操作将会被延迟。
工作前的设置安装继电器后，旋开保护电路检查按钮的滚花螺帽，从螺帽内取出固定警报浮子和跳闸浮子的小垫片，它们的作用是防止浮子在运输途中移动。
打开放气旋塞（在继电器顶盖上），将继电器加满油。
通过观察窗查看加油状态和浮子位置。
加满油后关闭放气旋塞。
电路连接方法见继电器随附的接线图。
现场测试继电器装有（自动恢复式）按钮，用来检查电路的连续性。
测试步骤极其简单： 旋开位置3（见图）用于保护按钮的滚花螺帽，将按钮缓慢按下，以便激活警报触点和跳闸触点。
当按钮走完行程时缓慢释放按钮，以便关闭跳闸触点和警报触点。
通过观察窗可以查看浮子的移动。
启动继电器后的检查 警报发出警报信号后应通过观察窗观察气体颜色。
释放气体或采集气样进行分析（如果随继电器配有我公司“RG3.2布氏气体采样器”，此操作可以通过目测完成）应该注意的是：-白色气体：是由电弧与纸、棉和丝接触引起的。
-黄色气体： 由木材和硬纸板引起的。
-灰色气体： 是由磁电路故障引起。
-黑色气体： 是由油中自由弧引起。
注意在投入运行期间或加油后变压器中可能存在空气。
类似情况下，警报只是暂时的，过不久就会停止。
