凹版制版
电子雕刻凹版制版原理及工艺

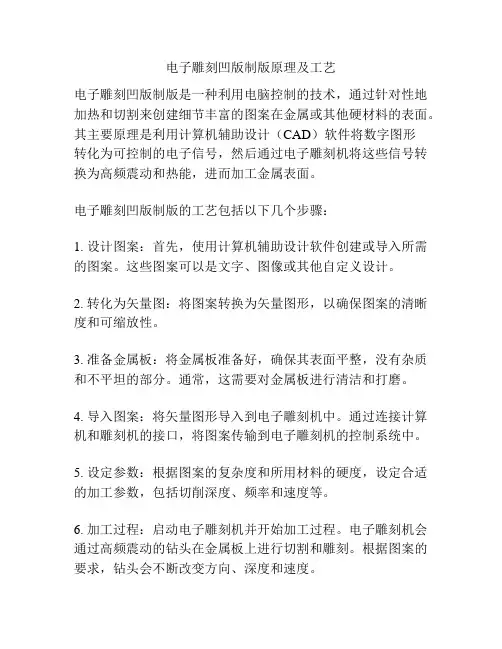

电子雕刻凹版制版原理及工艺电子雕刻凹版制版是一种利用电脑控制的技术，通过针对性地加热和切割来创建细节丰富的图案在金属或其他硬材料的表面。
其主要原理是利用计算机辅助设计（CAD）软件将数字图形转化为可控制的电子信号，然后通过电子雕刻机将这些信号转换为高频震动和热能，进而加工金属表面。
电子雕刻凹版制版的工艺包括以下几个步骤：1. 设计图案：首先，使用计算机辅助设计软件创建或导入所需的图案。
这些图案可以是文字、图像或其他自定义设计。
2. 转化为矢量图：将图案转换为矢量图形，以确保图案的清晰度和可缩放性。
3. 准备金属板：将金属板准备好，确保其表面平整，没有杂质和不平坦的部分。
通常，这需要对金属板进行清洁和打磨。
4. 导入图案：将矢量图形导入到电子雕刻机中。
通过连接计算机和雕刻机的接口，将图案传输到电子雕刻机的控制系统中。
5. 设定参数：根据图案的复杂度和所用材料的硬度，设定合适的加工参数，包括切削深度、频率和速度等。
6. 加工过程：启动电子雕刻机并开始加工过程。
电子雕刻机会通过高频震动的钻头在金属板上进行切割和雕刻。
根据图案的要求，钻头会不断改变方向、深度和速度。
7. 检查和修正：一旦加工完成，检查雕刻的结果是否与设计相符。
如果有需要，可以进行细微的修正和调整，以确保最终的效果满足要求。
8. 后期处理：根据需要，对雕刻的金属板进行清洁、抛光和涂层等后期处理，以提高表面质量和延长使用寿命。
通过电子雕刻凹版制版技术，可以实现高精度、高效率且重复性良好的加工过程。
这种制版工艺广泛应用于纺织、印刷、装饰和工业制造等领域，为产品提供了独特的外观设计和个性化定制。
电子雕刻凹版制版技术在各个行业中广泛应用，为产品提供了独特的外观设计和个性化定制。
以下将详细介绍该技术在纺织、印刷、装饰和工业制造等领域中的应用。
首先，在纺织行业中，电子雕刻凹版制版技术被广泛应用于纺织品的图案和纹理设计。
通过使用电子雕刻机，可以将各种复杂的图案或纹理直接印刷在纺织品上，无需其他传统的制版方法。
凹版制版原理及工艺
凹版制版原理及工艺凹版制版是一种常用于印刷行业的版面制作工艺。
凹版是以凹陷的图案和文字为特点，通过将油墨填充在凹陷的部分，并通过压印的方式将油墨转移到印刷材料上，以达到印刷的效果。
凹版制版的原理主要包括以下几个步骤：图像处理、制版、印刷、印品加工。
首先，进行图像处理。
将原始图像导入计算机，使用图像处理软件对图像进行处理，包括调整色彩、对比度和锐度等，以及分离多种颜色。
然后，进行制版。
凹版制版的工艺主要有两种：传统制版和数字制版。
传统制版是通过先制作镍面版，然后使用化学方法将图像转移到凸版上。
首先，将透明的膜片与镍板叠加，使用激光打印机将图像在膜片上打印出来。
然后，将镍板浸入酸中，酸会将没有图像的部分腐蚀掉，只留下图像。
数字制版是利用电脑直接将图像信息转移到版材上。
通过电子雕刻机，将图像信息直接雕刻在版材上，形成凹陷的图案和文字。
制版完成后，进行印刷。
将制作好的凹版放在印刷机上，通过压印的方式将油墨转移到印刷材料上。
印刷材料可以是纸张、塑料、金属等。
最后，进行印品加工。
印品加工包括干燥、裁切、折叠、装订等工序，最终得到成品。
凹版制版工艺的特点是印刷效果饱满、细节丰富、色彩变化丰富。
凹版印刷可以印刷各种材料，如纸张、塑料、金属等。
同时，凹版制版还可以实现特殊效果，如凸起感、光泽感等。
凹版制版的工艺过程中需要注意一些问题，如选择合适的印刷材料、控制印刷色彩、避免印刷脱漏等。
同时，凹版制版需要使用专业的设备和工艺，操作难度较高，需要经验丰富的技术人员进行操作。
总之，凹版制版是一种重要的印刷工艺，通过凹陷的图案和文字，将油墨转移到印刷材料上，实现印刷效果。
凹版制版具有丰富的色彩变化和细节表现能力，可以实现各种特殊效果，广泛应用于印刷行业中。
凹印制版工艺流程
凹印制版工艺流程凹印，也被称为凹版印刷，是一种常见的印刷工艺，其特点是可以印刷出高品质、高精度的图案和文字。
下面我们将介绍一下凹印制版的工艺流程。
首先，凹印制版的第一步是选择适当的版材。
常见的版材有石英版材和金属版材两种。
石英版材适用于印刷要求不高的产品，而金属版材则适合印刷质量要求较高的产品。
接下来，将选好的版材经过平面化处理。
这一步的目的是使版材表面光滑平整，便于后续的制版工作。
通常使用研磨和抛光等方法来实现平面化处理。
然后，进行版材的感光处理。
感光处理是将版材表面涂上一层感光剂，使其变得对光敏感，可以吸收光的能量并发生化学反应。
常用的感光剂有紫外线感光剂和热敏感光剂。
感光处理后，版材表面的感光层就成为了一个可以记录图案和文字信息的“模板”。
接下来，进行曝光和显影。
曝光是将需要印刷的图案和文字通过曝光机的照射，让光线能透过感光层，照射到版材表面。
而显影是通过显影液将感光层中未曝光的部分溶解掉，使图案和文字的轮廓清晰可见。
完成显影后，进行硬化处理。
硬化处理是把显影后的版材放入烘干机中，进行热处理，使感光层更加牢固和稳定。
硬化后的版材可以更好地抵抗压力和磨损，提高印刷质量和印刷速度。
然后，进行版面的装配。
通过专门的机械设备，将制作好的版面固定在印刷机的印刷辊上。
版面的装配最好在无尘室中进行，以保证印刷质量和印刷精度。
最后，进行印刷操作。
凹印机通过印刷辊的转动，将油墨从油墨池中转移到版面的凹槽中，然后再由印刷背板和松香背板的压力作用下，将油墨转移到印刷介质上，完成印刷工作。
印刷过程中，要注意控制印刷质量和印刷速度，及时调整机器的参数，确保印刷效果达到预期。
以上就是凹印制版的大致工艺流程。
凹印工艺具有高品质、高精度的特点，广泛应用于包装、标签、贴纸等行业。
随着科技的不断进步，凹印工艺也在不断发展，为各行各业提供更优质的印刷产品。
凹版制版工艺流程
实训阶段：
1.平印工艺案例分析讲解 2.凹印工艺案例分析讲解
教学内容
凹印工艺基础
凹版制版工艺流程： 菲林版生产线流程：
原稿设计→规范制作→电子拼版与印前工艺→合成稿与分
色稿打印检验（修改）→输出菲林→晒版打样→检验（片 检，无软片制版需电子稿与纸样检验）→电雕或涂布腐蚀 制版。 版辊生产线流程（电雕版和涂布腐蚀版）： 版辊机加工→电镀（镀镍、镀铜）→车磨或研磨→电雕或 涂布腐蚀→镀铬→凹版打样→检验（总检）→包装交货。
文档尺寸/分段规格/角线/中线/色标
教学内容
平印工艺实训作业
角线 裁切位 文档尺寸 成品尺寸
色标
CMYK
标准文档的设置:
文档尺寸/ 分段规格/ 角线/ 中线/
中线
原稿版面内容： 文字； 图片； 色块； 线条； ……
色标/
出血位 出血尺寸
教学内容
平印工艺实训作业
分段线 裁切线
色标
角线 裁切位
分段裁切线 超级链接－包装版工艺
凹印工艺基础
凹版制版图例：
机加工生产版辊
凹印工艺基础
凹版制版图例：
MDC电镀生产线
凹印工艺基础
凹版制版图例：
THINK电镀生产线
凹印工艺基础
凹版制版图例：
镀铜后的凹印版辊
凹印工艺基础
凹版制版图例：
电子雕刻凹版制版
凹印工艺基础
凹版制版图例：
涂布腐蚀（布美兰）凹版制版
凹印工艺基础
凹版制版图例：
凹版版辊
ห้องสมุดไป่ตู้ 凹印工艺基础
凹版制版图例：
凹版打样
凹版案例分析： 文档出血10mm
做角线、分段规格线 色标 单边出血3mm 版面要有出血部分 文字在排版软件完成 输出前转路径 无图片导入 图片：矢量图 用FH文件输出
凹版制版技术
一、印版耐印力高，可以印刷80万印以上
二、墨层厚实、墨色均匀（不同批次均可达到）
三、印刷质量好，印刷品富于立体感，有凹凸手感 四、承印范围广 五、凹印设备维护保养方便，使用周期长 六、雕刻凹版印刷具有防伪功能
缺点：
一、凹版印刷消耗的油墨量相对较多 二、凹印的文字和线条带有毛刺，不够细腻
三、凹版制版中的电镀工艺容易带来环境污染
电雕
抛光
车磨
镀面铜
银处理
脱脂
— *—
过渡页
TRANSITION PAGE
3
凹版制版技术
•
• • • •
电子机械雕刻技术
激光雕刻技术 电子束雕刻技术 照相凹版制版技术 照相网点凹版制版技术
— *—
3.1 电子机械雕刻技术 1、什么是电子雕刻制版法
LOGO
利用电子雕刻机，通过钻石刻针机振动的强弱，在镀铜滚筒表面进行直接雕刻出网穴的一种凹版制 版方法。 该技术所形成的网穴具有深浅和宽度同时变化的特性。
3
LOGO
制版过程：
5、显影和冲洗
注：这种工艺跟氯化铁腐蚀法相比， 简单稳定、易控制，价格便宜，但是 去了凹版印刷通过墨层厚度来再现原 稿层次的特点 6、涂防腐剂 7、电解腐蚀：FeCl3溶液（ 深度 30～36 微米为宜）
过渡页
TRANSITION PAGE
4
凹版打样技术
• • 打样的重要性 凹版打样操作
镀镍层
底铜层 滚筒体
（为了保证镀铜质量的提高）
分离层（银处理层） （为了重复利用凹版滚筒）
面铜层
（在上面雕刻或腐蚀出图文）
镀铬层 （提高印版表面硬度、耐磨性、化学稳定性等
印刷适性，从而提高耐印力）
凹印制版流程
凹印制版流程
凹印制版流程是一种用于制作印刷品的方式，凹版是印刷材料，该制
版流程可以生产丰富多彩和高质量的图形和文字。
它广泛应用于包装、装订、邮票和其他印刷品的制造。
首先，凹版制版工艺从原图开始，包括制作文件、识别适当的色彩、
确定所需的标准颜色、黑色文字和印刷图形。
在这个过程中，原始图
形被扫描到计算机中，然后被修改和编辑以获得所需的色彩和效果。
其次，凹版制版的下一步是准备凹版基材。
这个步骤是将所需的位置
放在凹版表面的实际基材上进行的。
这些位置可以是文字、图像或其
他标志。
凹版基材可以使用金属或塑料，这取决于所需的价格和运行
规模。
然后，制作凹版。
这个过程是通过凹版刻蚀器制作凹版材料的。
凹版
刻蚀器使用酸蚀和电化学方法，在凹版基材表面上制造许多小深槽。
这些槽被用来存储油墨，沉积在印刷材料上，从而制造出所需的画面。
凹版尺寸可以根据生产的印刷品所需的大小进行调整。
最后，通过凹印机进行印刷。
进口凹版纱印刷机是常用的凹印机之一。
在此过程中，凹版处于滚筒之间。
油墨被投入其中一个滚筒上，然后
被转移到印刷材料上。
这些材料可能是纸张、包装或其他印刷物。
总体来说，凹印制版流程是一种高质量、高生产效率的印刷技术。
在制作过程中，需要耐心和细致的工作，以确保制作出优质凹版。
凹版制版的下一步是通过凹印机进行印刷，从而获得印刷品的最终产物。
凹印制版镀铜工艺说明书
凹印制版镀铜工艺说明书凹版印刷技术是一种常用的印刷方法，特点是可以实现高精度、高保真度、高质量的印刷效果。
其中，凹版制版是印刷工艺中的重要环节之一，正确的制版工艺可以直接影响印刷品的质量。
本文将为大家介绍凹版制版镀铜工艺的具体操作步骤和注意事项。
1. 制版前的准备工作首先，要准备好所需的材料和工具，包括：(1) 油性笔、圆珠笔、尺子、刀片、剪刀等制版工具；(2) 400-1200目的砂纸、砂轮等打磨工具；(3) 99.99%纯度的铜片和氧化铬液等材料。
2. 铜片制版(1) 将铜片按照所需大小剪裁好，尽量保证边缘平整。
(2) 用油性笔或圆珠笔在铜片表面绘制出版面图案。
(3) 根据绘制的图案使用刀片将铜板上的杂质和毛刺清除。
(4) 使用400目的砂纸、砂轮等打磨工具整理铜片表面，使其平整光滑。
(5) 用氧化铬液将铜片表面进行氧化处理，以增加其粘附力和耐蚀性。
3. 镀铜处理(1) 准备好镀铜设备，将制好的铜版放入镀铜槽中。
(2) 加入适量的电解铜液，在电解中，铜离子在阳极上通过电离而成为正离子，与电极中的负离子产生化学反应，沉积在铜版表面，形成均匀的铜层。
(3) 控制镀铜时间，根据需要进行多次镀铜。
4. 处理完成(1) 将镀好铜的铜片取出。
(2) 使用砂纸进行轻微磨光。
(3) 在铜版表面涂上一层感光胶。
(4) 将涂有感光胶的铜版放进曝光机中，使其与原稿接触，曝光后处理。
以上就是凹版制版镀铜工艺的具体操作步骤和注意事项。
在操作时，一定要注意安全，严格按照操作规程进行操作，确保制版过程中不出现不必要的失误。
同时，还要注重铜版的质量，保障制版的准确性和印刷品的质量。
第四章凹版制版原理及工艺
第四章凹版制版道理及工艺第一节概述凹版印刷发源于中世纪的雕镂凹版画，它与平版印刷、凸版印刷、孔版印刷一样，是印刷工艺的重要组成局部，也是现代印刷中的一种主要印刷方法。
一、凹版印刷及其特点凹版印刷因其版面特征而得名。
凹印版的图文局部低于版面，它以不同的深度凹入印版来暗示原稿图像的不同层次，空白局部处于同一版面上。
印刷时，先将油墨填涂于印版上，然后用刮墨刀把印版外表的油墨刮掉，再通过压力的作用，使存留在印版凹陷局部(即图文局部)的油墨与纸(或其它承印物)接触，将该局部油墨转印到纸张(或其它承印物)上，那么得到所需的印刷品。
凹版印刷与复印的区别是，它通常以高速度进行批量出产，而复印只从原稿直接制作少数复印件。
印刷产物有册本、报纸、杂志、课本、图片、画册、地图、招贴、商品目录、表格单据、有价证券、包装材料和各种日用印刷品等。
凹版印刷与平、凸版印刷比拟较，其突出的长处是印刷质量好，通过不同深浅程度的油墨层，能将持续性色调原稿丰富的层次较完整地暗示出来，墨色厚实，色彩鲜艳，富于立体感，它的墨层比平印产物厚5倍之多，比凸印产物厚2倍以上。
由于凹印具有能在各种大幅面的高级纸张、粗拙纸张、塑料薄膜和金属箔纸等承印物上印刷并能达到很高质量的长处，在现代印刷中常用来印刷各种精美的画册、画报，尤其在包装装潢工业中得到广泛应用，如各种造型的商标、折叠纸盒、软包装材料(玻璃纸和各种薄膜材料)、礼品装材料、各种类型的包装纸和其他商品的包装、装潢材料的印刷等均可采用凹版印刷。
又由于凹版印刷的印版耐印力高，在多量量印刷中优势最为明显，经济效益很好。
总之，凹版印刷具有墨层厚、色彩鲜艳、耐印力高、适用范围广、适合持续绵延的图案的印刷。
现已广泛应用于塑料包装印刷、纸制包装印刷、装饰印刷、转移印花、出书印刷等领域。
二、凹版制版工艺的开展凹版制版是凹版印刷必不成少的一个重要环节。
随着技术的开展，凹版制版工艺也发生了变化。
从凹印工艺本身来讲，随着工艺技术的变化，凹印工艺也经历了其兴衰变化的历史。
