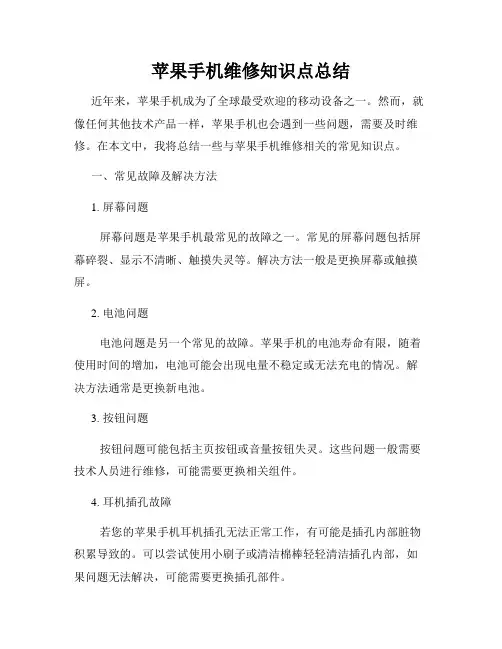

苹果手机维修知识点总结
苹果手机维修知识点总结近年来，苹果手机成为了全球最受欢迎的移动设备之一。
然而，就像任何其他技术产品一样，苹果手机也会遇到一些问题，需要及时维修。
在本文中，我将总结一些与苹果手机维修相关的常见知识点。
一、常见故障及解决方法1. 屏幕问题屏幕问题是苹果手机最常见的故障之一。
常见的屏幕问题包括屏幕碎裂、显示不清晰、触摸失灵等。
解决方法一般是更换屏幕或触摸屏。
2. 电池问题电池问题是另一个常见的故障。
苹果手机的电池寿命有限，随着使用时间的增加，电池可能会出现电量不稳定或无法充电的情况。
解决方法通常是更换新电池。
3. 按钮问题按钮问题可能包括主页按钮或音量按钮失灵。
这些问题一般需要技术人员进行维修，可能需要更换相关组件。
4. 耳机插孔故障若您的苹果手机耳机插孔无法正常工作，有可能是插孔内部脏物积累导致的。
可以尝试使用小刷子或清洁棉棒轻轻清洁插孔内部，如果问题无法解决，可能需要更换插孔部件。
5. 软件问题有时候苹果手机可能会出现软件故障，例如系统崩溃、应用程序无响应等。
您可以尝试重新启动手机或恢复出厂设置来解决这些问题。
如果问题仍然存在，可能需要升级或更换新的软件版本。
二、自行维修或找专业人士对于一些常见的问题，您可以尝试自行维修。
例如更换电池或清洁耳机插孔。
然而，将苹果手机带给专业的维修店也是一个明智的选择。
专业维修人员有着更深入的技术知识和经验，可以更好地解决复杂的问题，并且使用原厂零部件进行维修，确保手机的质量和性能。
但是，在选择维修店时，确保它是可靠和值得信赖的非常重要。
您可以通过口碑、评价或咨询其他用户的经验来选择一个合适的维修店。
此外，还需注意价格合理和维修时间的快捷性。
三、预防措施预防胜于治疗，因此，采取一些预防措施可以减少苹果手机发生故障的机会。
1. 使用保护壳和屏幕保护膜安装保护壳和屏幕保护膜可以在意外摔落或碰撞时保护手机。
这些外部配件可以减少屏幕碎裂的风险，并防止刮伤手机表面。
2. 妥善保管将手机放置在安全的位置，避免与硬物或液体接触。
苹果APPLE主板修复经验总结
苹果APPLE主板修复经验总结（1）电源灯不亮篇1.苹果电源灯指的是适配器接口小头上的指示灯，正常状态亮绿色，充电状态亮红色。
2.此指示灯不亮，在较老的主板上可上电开机，但在新的以INTEL CPU+ NVIDIA 单桥架构中，是不能上电的。
所以当维修到新的苹果主板不上电时，一定要看下在待机状态下，此指示灯是否亮绿色。
3.当此灯不亮时，首先要量测的信号就是主板上电源接口J6900 （以M97主板为例）第5脚信号ADAPTER_SENSE的电压，正常是3.3V，大多数不亮时此电压没有，但是也有一些特别情况存在：就是此电压有3.3V，但电源灯还是不亮，这种情况大多数为SMC引起。
因为一个信号我们需要从两个方面来描述它，幅度和频率，而我们的万用表仅仅只是量测到了它的幅度，而频率就不得而知。
所以此特殊情况的存在可以理解。
见图1。
4.沿着ADAPTER_SENSE的走向，发现此信号是由SYS_ONEWIRE经过两个开关管Q6920的导通而演变过来的。
这时就要从两个方面来分析：（1）有无SYS_ONEWIRE （2）有无开关管的控制信号，使开关管打开导通。
见图2。
5.无SYS_ONEWIRE 大多为SMC问题，SYS_ONEWIRE此信号正常为3.3V。
无开关管控制信号，要看Q6910的4脚18V的电压是否走到了3脚，一般情况下，是3脚没18V，那就得看这个开关管的栅极5脚电压是否有。
5脚正常电压大概在13V左右（Vout = 18V * {470K / （180K+470K)}，通过线路图中的两个分压电阻R6911和R6912分压18V得来。
见图3。
图36，假如5脚有13V电压，4脚有18V电压，那基本可以判定是Q6910中标记的这个开关管(见图3)坏掉了，因为此管长期工作在18V的高电压状态下，也是很容易损坏的，有时检查外观时就可以发现此管表面已经击穿。
此管在主板的位置如图4所示。
图47，假如5脚没有13V，而是18V呢。
苹果平板主板维修知识点
苹果平板主板维修知识点近年来，随着科技的不断发展，平板电脑已经成为人们生活和工作中不可或缺的一部分。
作为一家知名的科技公司，苹果公司生产的平板电脑备受消费者的喜爱。
然而，随着使用时间的增长，平板电脑主板的故障也时有发生。
本文将介绍一些苹果平板主板维修的知识点，以帮助用户更好地了解和解决平板电脑故障。
首先，了解平板主板的基本结构对于维修至关重要。
平板主板通常由CPU、内存条、显卡和电源模块组成。
其中，CPU是平板电脑的核心部件，负责处理各种计算任务。
内存条用于存储临时数据，提高平板电脑的运行速度。
显卡则负责显示图像，保证用户可以流畅地使用平板电脑。
电源模块则提供电力支持，使平板电脑正常运行。
其次，排除故障需要掌握一些基础的维修技巧。
首先是检查电源是否正常。
若平板电脑无法开机或者频繁死机，可能是由于电源问题导致的。
可以通过更换电池或者检查电源模块连接的线路是否松动来解决。
其次是检查内存是否损坏。
若平板电脑运行缓慢或者频繁出现闪退现象，可能是由于内存问题导致的。
可以通过重新安装内存条或者更换新的内存条来解决。
另外，主板上的元件如芯片、电阻、电容等是否存在异常也需要仔细检查。
此外，了解平板主板常见的故障类型对于修复平板电脑也非常重要。
一个常见的故障是主板短路。
短路问题可能是由于电路板损坏或者元件接触不良造成的。
解决此问题通常需要检查电路板上的元件，并使用万用表检测电阻或者焊接问题。
另一个常见的故障是主板不工作。
这可能是由于主板上的电源模块或者CPU问题引起的。
可能需要更换电源模块或者重新安装CPU来解决。
除了上述的故障类型，平板主板还可能出现其他故障，如过热、灰尘堵塞等。
过热问题可能是由于散热器堵塞或者散热系统故障引起的。
解决此问题通常需要清洁散热器或者更换散热器。
另外，平板电脑使用一段时间后，内部可能会积累灰尘，导致故障出现。
解决此问题通常需要拆解平板电脑并进行彻底清洁。
最后，自主维修还需要一些必备工具。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新机种K19orPWD训练资料
机型简介
新机种K19&PWD采用了著名的显示芯片厂商NVIDIA芯片组，具体型号是：MCP79MXT-B3，（M98A采用的是MCP79MXT-B2 ）；它不仅将传统的南桥和北桥集成在一个芯片上，而且还将为整个系统提供时钟信号的CLOCK芯片也集成在一起，前端总线FSB频率为1066MHZ；内存模块从DDR2升级至DDR3，频率为1066MHZ；除此之外，该芯片还集成显示芯片，具体型号是：Geforce 9400M；支持DX10、CUDA、PURE VIDEO HD等技术，3D游戏、高清视频解码等性能也远远高于INTEL945GSE集成的GMA950，唯一的遗憾是在性能、功能更强的同时，MCP79的功耗也要高一些，达到了14W；在使用集成显卡的时候，共享256M内存作显存使用。
除了芯片组自带集成显卡功能外，K19还使用了独立显卡Geforce 96GT；因此，K19也能够像M98A实现双显卡功能；就是当使用外接电源时由于供电不受限制，使用独立显卡来实现整机的最佳性能；而使用电池供电时采用集成显卡，来延长电脑的待机时间。
切换方式非常简单只需要在系统偏好设置界面中，将节能选项中Better Battery Life与Higher Performance 进行对应设置即可；视频输出接口采用具有线路少、带宽高、专利免费等优势的DISPLAY PORT；除此之外，K19还增加了SD 读卡器。
上电部分：
1.先用万用表测量主板上的一些主要工作电压比如(18V.12V.5V.3V3.
2.5V.1.5V）等一些电压对地阻抗是否正常.然后再上电. 以防在短路情况下上电后烧毁其它元件.
2.上电后要根据主板的上电时序来了解主板的上电过程.电压有个相互转换的过程.所以有一定的先后顺序.(从高电压转换成低电压).下面以K19为例: 直流电源通过电源线送一路18V到主板F6905上.再通过R6905限流后送到U6990后产生一个
3.42V的电压供SMC工作. 另一路到Q7060的PIN1.2.3，在U7000及周边零件工作正常就输出12V DC电压之后产生一个SMC_BC_ACOK信号出来.通过R6910到Q6915控制A/D部份的电路，具体A/D部份电路如下图1。
图 1
在A/D部份正常SMC也接到SMC_BC_ACOK信号后，SMC-ONOFF-L信号正常SMC则会送出一SMC_PM_G2_EN信号，其中一路到Q7800PIN1(如SMC无此信号送出则检查SMC 的时钟，复位和电压，这是所有数字电路新片工作所必需具备的三大条件)再由Q7800PIN3去控制Q7211PIN5来控制P3V3S5_ENTRIP这里ENTRIP是一个启动信号.以起动U7201 P3V3S5部份的电路开始工作并输出一个3V3S5电压。
另一路则通过R7801给U7750提共P1V05S5_EN信号，在U7750及周边零件正常的情况下则会送出PP1V05_S5电压，同时产生PP1V05_S5_PGOOD信号到U7840,在U7840的PIN3,PIN5,PIN6都正常的情况下PIN1则会送出RSMRST_PWRGD信号到SMC(U7840电路如图2)此时整机处于待开机状态。
图2
上述条件都满足后按电源开关（既短接SMC-ONOFF-L信号也就是R5015两端），此时SMC则会送出PM_PWRBTN_L信号触发U1400（同时SMC上的PM_RSMRST_L到U1400的信号也必需正常），U1400在实时时钟（32，768KHZ）及工作电压正常，U1400则会送出PM_SLP_S4_L信号一路到Q7210间接的给U7201上的P5VS3提供EN信号，另一路则到Q7912间接的给Q7910即P3V3S3提供EN信号，还有一路则通过R7851到U7300PIN11给其DDR3的1V5提供EN信号，在上述S5，S3电压都正常工作后U1400还会送出PM_SLP_S3_L信号通过U7500（PPMCPCORE_S0_REG）/U7700（）/Q7912（PP3V3_S0_FET）/Q5315（SMC_PBUS_VSENSE）/U9900（PP2V5_S0_REG）（PP1V2_S0_REG）/Q7951（PP1V05_S0_FET）/U7700（PP1V8_S0_REG）/Q7971（PP1V8R1V5_S0_FET）/U7600（PPCPUVTT_S0_REG）/U7500（PPMCPCORE_S0_REG）转换成主板所需的各组SO工作电压的EN启动信号.
提示:在APPLE的线路图中电压有S5/S3/S0之分.所以根椐以上我们可以知道当S5有的情况下才后有后面的S3和S0才会有.
当S5/S3/S0主板上的各工作电压正常再后会送一个PGOOD信号到U7880<如下图3>:
通过U7880会送出ALL_SYS_PWRGD<如下图4>
图 4
在修板的过程中会发现U2850的5.PIN有电压，而PIN1/PIN2和PIN4它们其中没有电
压、那么在这个门电路中。
以U2850五个角对地阻抗正常的情况下，如U2850有问题先
解决问题后。
再以PIN1和PIN2为输入，PIN4为输出。
现在以1为高电平；0为低电平；
且U2850/OK的情况下来说明。
当PIN1和PIN2为1+1时PIN4才会是1.而当1+0或0+1
时就不会是1第PIN4也就没有1输出.这样我们在维修的过程中.当其中一个输入没有时那么我们就要往回找到问题所在之处.
现在以VR_PWRGOOD_DELAY没有来说.因这个信号是CPU电压供给IC 发出来。
那么就要看CPU VCORE那边工作状况. <如下图5>
PP5V-S0-CPU-IMVP
PP3V3-SO-IMVPP
图 5
同样U7100的工作条件要具备: PP5V_S0_CPU_IMVP、PP3V3_S0_IMVP、IMVP_DPRSLPVR、IMVP_VR_ON_R等都具备的情况下才会正常工作. CPU VCORE产生输出原理是利用.IC发生脉宽调制信号来控制MOS管开关使其达到能量转换.即直流降压原理，只是CPU VCORE 一般小于1.2V且工作功率又很大.产生的电流相对较大.而且CPU工作电压要求精度很高.故都采用多相拓扑MOS管进行脉宽调制控制降压分流.使其更加稳定.
现在以K19的主板上电正常而不开机来讲一下其维修方法：
同样先去测量一下主板上的各电压是否正常，因短路或某某个电压偏高的情况下，我们所看到的电流值也会大于0.55，这样就会形成一个假的上电现象，从面误导我们的维修方向，增加我们的维修时间。
在上电正常的情况下，那么就要用示波器看其波形。
因为主板从开机到读内存到显示可以从示波器的波形中加以确认，从而确认是哪种情况<不开机.不读内存.不显示>针对不同的情况来做判断。
在通常情况下，主板在开机，读内存，显示过程中。
当开机波形跳动两下后中间会有瞬间停顿，接下来读内存同样波形跳完后也会有瞬间停顿，再到显示同样波形也会跳动，跳动过后是一个电压不再跳动，这个过程完后主板显示。
提示：不开机不读内存不显示的波形是不一样的。
那么就可以人为的去做些动作如：拆掉一个电阻或电容来看不开机不读内存不显示的波形是什么样的。
在看示波器波形的时候当不清楚它是什么问题。
我们可以拿一块好板来看它的波形相互做比较，并加以确认此板现象。
现在以不开机所述:
因主板不开机会因很多问题引起.因此我们要先测量以下地方来确认如:
FSB_CPURST_L，CPU北桥之间的PCIE线的阻值，并测量主板上的RST和PGOOD/PWROK/CLK 这些信号是否正常，从而来判断问题所在之处.并最终确认更换料件。
不开机
当我们用示波器看波形时，波形不动的情况下分析如下：
先去测量FSB_CPURST_L，如果有问题，通常是FSB(FSB即CPU到北桥之间的线路)线路有问题。
二是Y2815时钟是不是工作正常。
如果没问题，那问题通常出在CPU和北桥这边。
要是 FSB_CPURST_L信号有电压，那么K19的主板问题通常为北桥引起。
用示波器看波形时，波形动一下的情况下，主板在开机的过程中要去读BIOS里面的信息。
当BIOS坏的情况下通常会出现这种情况；波形从一开始就一直跳动，BIOS和北桥芯片会引起这种现象。
以不读内存所述:
开机波形出来后而不读内存. 先测量SMBUS_MCP_O_DATA和SMBUS_MCP_0_CLK及内存的工作电压0.75V/1V5，并测量供给北桥内存模块的电压和供给内存卡槽的工作电压是否正常.时钟频率是否正常.在其正常的情况下.我们以测量内存卡槽上的PIN来确认是北桥还是卡槽的问题.而M98A的主板通常是J3200虚焊引起。
不显示
显示部分主要是显卡不良居多，首先量测U8000到U1400之间的PEG线，是否有空焊或不良。
量测显卡的电压，时钟，复位信号是否正常。
无背光首先检测F9800是否烧毁，确定U9701外围元件是否正常，J9000有没有空焊或烧毁。
量测电感C9709上的电压有没有达到28V，没有达到就没有背光,U9701在量测OK的情况下L9701坏的比较多。
量测LVDS_BKS_ON和BKLT_PLT_RST_L信号正不正常，如不正常，则检测U9600和U1400是否正常。
如图6所示。
